消防管道安装规范
消防管道安装标准规范
消防管道安装标准规范消防管道安装规范本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
施工准备材料要求：消防喷洒管材应根据设计要求选用，一般采用镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。
消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。
喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。
消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。
金属箱体无锈蚀，划伤，箱门开启灵活。
箱体方正，箱内配件齐全。
栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。
主要机具：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。
套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。
作业条件：主体结构已验收，现场已清理干净。
管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
设备基础经检验符合设计要求，达到安装条件。
安装管道所需要的操作架应由专业人员搭设完毕。
检查管道支架、预留孔洞的位置、尺寸是否正确。
喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
操作工艺工艺流程：安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→管道试压→管道冲洗→喷洒头支管安装（系统综合试压及冲洗）→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调安装准备：认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。

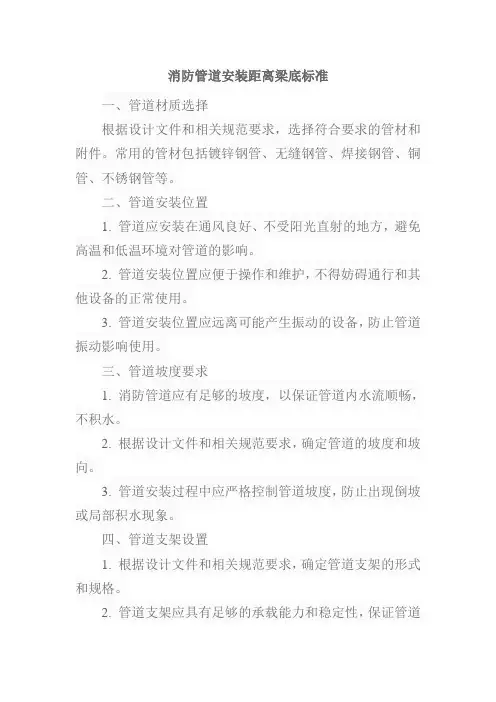

消防管道安装距离梁底标准
消防管道安装距离梁底标准一、管道材质选择根据设计文件和相关规范要求，选择符合要求的管材和附件。
常用的管材包括镀锌钢管、无缝钢管、焊接钢管、铜管、不锈钢管等。
二、管道安装位置1. 管道应安装在通风良好、不受阳光直射的地方，避免高温和低温环境对管道的影响。
2. 管道安装位置应便于操作和维护，不得妨碍通行和其他设备的正常使用。
3. 管道安装位置应远离可能产生振动的设备，防止管道振动影响使用。
三、管道坡度要求1. 消防管道应有足够的坡度，以保证管道内水流顺畅，不积水。
2. 根据设计文件和相关规范要求，确定管道的坡度和坡向。
3. 管道安装过程中应严格控制管道坡度，防止出现倒坡或局部积水现象。
四、管道支架设置1. 根据设计文件和相关规范要求，确定管道支架的形式和规格。
2. 管道支架应具有足够的承载能力和稳定性，保证管道安装牢固可靠。
3. 管道支架不得妨碍通行和其他设备的正常使用。
五、管道连接方式1. 根据设计文件和相关规范要求，选择合适的管道连接方式，如螺纹连接、焊接、法兰连接等。
2. 对于关键部位和承受较大压力的部位，应采用强度和密封性能良好的连接方式。
3. 管道连接处应保证密封良好，不漏水、不渗水。
六、管道防冻保温1. 对于寒冷地区或低温环境下的消防管道，应采取防冻保温措施，防止管道冻裂或结冰。
2. 根据设计文件和相关规范要求，选择合适的防冻保温材料和施工方法。
3. 防冻保温层应严密、完整，防止水分进入保温层内部。
七、管道防腐处理1. 根据设计和相关规范要求，对消防管道进行防腐处理，以提高管道的使用寿命和安全性。
2. 防腐涂层应均匀、连续、无漏涂、气泡等现象。
3. 对于特殊部位或需要重点保护的部位，应采取加强防腐措施。
八、管道标识设置1. 为了方便使用和维护，应在消防管道上设置明显的标识牌，标识内容包括管道名称、用途、工作压力、流体介质等。
2. 标识牌应牢固安装在管道上，字体清晰、易于识别。
3. 对于不同类型的消防管道，应采用不同的标识方式或颜色，以便于区分和管理。
室内消防管道安装规范
室内消防管道安装规范
消防排烟管道安装规范有长度超过20m的内走道；面积超过m2，且经常有人停留或可燃物较多的房间；采用内表面光滑的混凝土等非金属材料风道时，不应大于15m/s ;采用金属风道时，不应大于20m/s 。
一、长度超过20m的内走道
二、面积少于m2，且经常有人逗留或可燃物较多的房间。
三、建筑物的中庭和经常有人停留或可燃物较多的地下室。
四、机械冷却制冷和机械冷却系统的风速，应当合乎以下规定：
1、采用金属风道时，不应大于20m/s ;
2、使用内表面扁平的混凝土等非金属材料风道时，不应当大于15m/s ;
3、送风口的风速不宜大于7m/s；排烟口的风速不宜大于15m/s ,自然排烟是利用建筑物的外窗、阳台、凹廊或专用排烟口、竖井等将烟气排出或稀释烟气的浓度。
在高层建筑中除建筑物高度超过50m的一类公共建筑和建筑高度超过m的居住建筑外，靠外墙的防烟楼梯间及其前室，消防电梯前室和合用前室，宜采用自然排烟方式。
五、使用自然冷却系统的开窗面积应当合乎以下规定：
1、防烟楼梯间的前室或消防电梯间的前室可开启外窗面积不应小于2 m 合用前室可开启外窗面积不应小于3 m ;
2、依靠外墙的防烟楼梯间每5层内打开外窗面积之和不该大于2 m ;
3、长度不超过60m的内走道，可开启的外窗面积不应小于走道面积的2% ;
4、须要冷却系统的房间，可以打开外窗面积不应当大于该房间面积的2% ;
5、净空高度小于12m的中庭，可开启的天窗或高侧窗的面积不应小于该中庭地面积的5% ;
6、靠外墙的防烟楼梯间前室或消防电梯前室的进风口开口有效率面积应当1m 入风道割断;2m 排烟口开口有效率面积应当4m 排烟竖井断面6m ;。
室内消防管道安装规范
管道穿越墙、板、梁、柱等结构的做法
管道穿越墙、板、梁、柱等结构时，应设置套管，套管应固定牢固，与结构件之间应采用柔 性连接。
套管应采用防水、防腐、阻燃材料制作，并应符合现行相关标准的规定。
管道穿越墙、板、梁、柱等结构时，应按设计要求预留孔洞，孔洞尺寸应符合现行相关标准 的规定。
管道穿越墙、板、梁、柱等结构时，应按设计要求设置支架和吊架，确保管道的稳定性和安 全性。
管道连接的密封材料和防腐处理
密封材料：应选择耐压、耐腐蚀、耐高温的密封材料，如橡胶圈、石棉垫等。
防腐处理：根据管道材质和环境条件，进行相应的防腐处理，如涂防腐漆、镀锌等。
连接方式：应采用法兰连接、螺纹连接等方式，确保密封性能和可靠性。
安装要求：安装时应遵循相关规范和标准，确保管道连接牢固、密封性能良好，防止出现渗漏和损坏现象。
管道系统的试压和冲洗
试压：消防管道安装完毕后，应对管道系统 进行压力测试，以确保管道的密封性和强度。
冲洗：试压合格后，应对管道进行冲洗，以 清除管道内的杂质和污垢，保证消防水的清 洁度。
注意事项：试压时应逐步升压，并随时 检查管道是否有泄漏现象；冲洗时应使 用干净的自来水，并按照规定的流量和 流速进行。
质量验收程序和要求
验收程序：按照施工图 纸和规范要求进行验收， 包括管道、阀门、连接 件等部件的检查。
验收要求：确保管道 安装牢固，阀门操作 灵活，连接件密封良 好，无渗漏现象。
验收标准：参照相关 消防规范和标准，对 管道的材质、规格、 防腐、防冻、防爆等 方面进行检查。
验收记录：对验收 过程中发现的问题 进行记录，并要求 施工单位及时整改 。
佩戴安全带：在安装过程中，必须佩戴安全带，并确保安全带牢固可靠。 使用脚手架：在安装过程中，应使用合格的脚手架，并确保脚手架的搭设符合相关规定。 禁止抛投物品：在安装过程中，禁止从高处抛投任何物品，以免造成伤害。 禁止酒后作业：在安装过程中，禁止酒后作业，以免发生意外。
消防管安装工程施工规范
消防管安装工程施工规范一、消防管材料的选择消防管安装工程所使用的管材应符合国家相关标准要求，一般来说，可以选用钢质管材、不锈钢管材、铜质管材等材质。
在选择管材时，要考虑管道的耐压性、耐腐蚀性和耐高温性等因素。
另外，管材的连接方式也要符合规范要求，一般采用焊接、螺纹连接或者压力接头连接等方式。
二、消防管道的布置消防管道的布置要符合建筑设计方案和消防设计方案的要求，一般要求消防管道的布置应符合直线短、弧线小、横截面积大的原则，且管道的倾斜度不能小于1/200。
另外，管道的支承方式也要符合规范要求，支承点的间距一般不得大于3m。
三、消防管道的安装消防管道的安装应按照施工图纸和规范要求进行，一般要求管道的安装要垂直、水平，管道之间的连接处要严密，并且要采取防水防漏措施。
在安装管道时，应注意管道与建筑物结构、设备设施的保护和隔离，且要留有管道膨胀接头和变形接头。
四、消防水泵和消防喷淋系统的安装消防水泵和消防喷淋系统是消防管安装工程中的核心设备，其安装必须符合相关规范要求。
消防水泵的选用要符合设计要求，安装要牢固、平稳，且要采取防震措施。
消防喷淋系统的安装要符合设计要求，管道连接要牢固，且要注意消防喷头的选用和布置。
五、消防排烟系统和排烟管道的安装消防排烟系统和排烟管道是建筑物内部消防系统的重要组成部分，其安装必须符合规范要求。
排烟系统的安装要符合设计要求，排烟管道要采取防火措施，且要保证排烟能力和排烟效果。
在安装排烟系统和排烟管道时，要注意排烟口的选用和布置，确保排烟通畅。
六、消防管道的验收和试运行消防管道安装完成后，必须进行验收和试运行，以确保消防系统的正常运行和有效应对火灾事故。
验收时要检查管道连接的密封性、管道的倾斜度、支承的牢固性等，试运行时要检测消防水泵、消防喷淋系统、消防排烟系统等设备的运行情况。
七、消防管道的维护和保养消防管道的维护和保养是确保消防系统正常运行的重要保障，一般要求进行定期检查、清洗和维修。

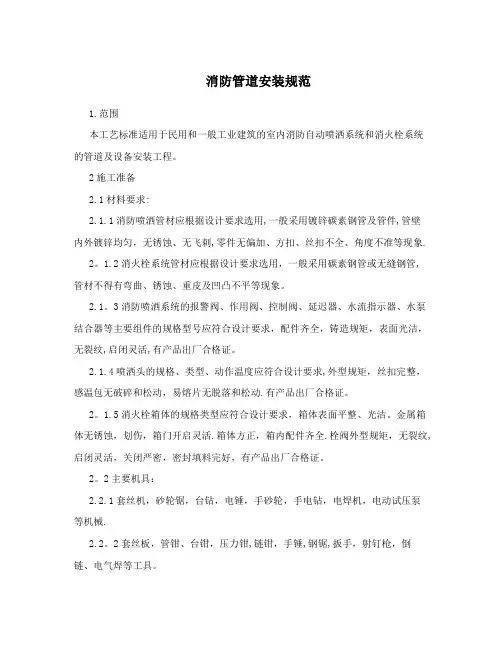

消防管道安装规范
消防管道安装规范1.范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
2施工准备2.1材料要求:2.1.1消防喷洒管材应根据设计要求选用,一般采用镀锌碳素钢管及管件,管壁内外镀锌均匀，无锈蚀、无飞刺,零件无偏加、方扣、丝扣不全、角度不准等现象.2。
1.2消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
2.1。
3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹,启闭灵活,有产品出厂合格证。
2.1.4喷洒头的规格、类型、动作温度应符合设计要求,外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动.有产品出厂合格证。
2。
1.5消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。
金属箱体无锈蚀，划伤，箱门开启灵活.箱体方正，箱内配件齐全.栓阀外型规矩，无裂纹,启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。
2。
2主要机具：2.2.1套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械.2.2。
2套丝板，管钳、台钳，压力钳,链钳，手锤,钢锯,扳手，射钉枪，倒链、电气焊等工具。
2。
3作业条件:2。
3。
1主体结构已验收，现场已清理干净。
2.3.2管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
2。
3。
3设备基础经检验符合设计要求,达到安装条件。
2。
3。
4安装管道所需要的操作架应由专业人员搭设完毕.2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。
2。
3。
6喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
3操作工艺3。
1工艺流程:安装准备——干管安装-—报警阀安装——立管安装—-喷洒分层干支管、消火栓及支管安装—-管道试压-—管道冲洗—-喷洒头支管安装（系统综合试压及冲洗）——节流装置安装——报警阀配件、消火栓配件、喷洒头安装——系统通水试调3.2安装准备:3.2。
消防管道安装规范 消防管道安装注意事项
消防管道安装规范消防管道安装注意事项消防管道是指用于消防方面，连接消防设备、器材，输送消防灭火用水，气体或者其他介质的管道材料。
由于消防管道常处于静止状态，也因此对管道要求较为严格，管道需要耐压力，耐腐蚀，耐高温性能好。
下面装修界小编就给大家介绍一下消防管道的安装规范，希望能帮助到大家。
消防管道安装规范1、消防管道螺纹连接管道变径时，丝扣连接应采用异径管零件，避免采用补芯。
如需补芯时，弯头上下不得使用，三通零件上只允许用一个，四通零件上不超过两个。
螺纹连接的密封填料应均匀附在管道的螺纹部分。
拧紧螺纹时，不得将密封的材料挤入管内，连接后应将外部清理干净。
2、消防管道焊接连接焊接时，异径管道的管径二者相差不应大于50mm，如大于50mm时，应采用大小头焊接，表面不允许有裂缝、气孔、夹渣、溶合性飞溅、咬边、凹陷、接头坡口错位等。
3、套管(1)管道穿墙，过楼板应加套管、管道焊缝不应置于套管内，穿墙套管长度不得小于墙的厚度。
(2)穿楼板套管应高出楼板或地面50mm。
4、管路加固管道固定采用管道吊架和防晃支架，也需要满足以下要求：(1)在管径为50mm或50mm以上的配水干管或配水管上于少应设置一个防晃支架，管道过长或改变方向时必须增设防晃支架。
(2)相邻两喷头间的管段上至少应设一个吊架。
当喷头间距小于1.8m时，可隔段设置。
(3)吊架、防晃支架宜直接固定于建筑物上，安装位置应符合规范要求。
5、消防管道安装(1)报警阀以后的管路上不应有其他用水设施，并应采用镀锌钢管或镀锌无缝钢管。
(2)自动喷水灭火的管道应设有坡度，并坡向排水管或辅助排水管。
湿式系统干管的坡度不应小于0.002°，配水管、配水支管的坡度不小于0.005°。
(3)所有配水管或配水支管的直径不应小于25mm。
6、减压孔板和节流装置(1)应设在直径为50mm或50mm以上的水平管段上。
(2)孔板应安装在水流转弯下游一侧自管段上，与弯管的距离不能小于设置管段直径的两倍。
《消防管道安装规范》
消防管道安装规范１.范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
2施工准备2.1材料要求:２.１．1消防喷洒管材应根据设计要求选用，一般采用镀锌碳素钢管及管件,管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。
2．１.2消火栓系统管材应根据设计要求选用,一般采用碳素钢管或无缝钢管,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全,铸造规矩，表面光洁，无裂纹,启闭灵活，有产品出厂合格证。
2.1.4喷洒头的规格、类型、动作温度应符合设计要求,外型规矩，丝扣完整,感温包无破碎和松动,易熔片无脱落和松动。
有产品出厂合格证。
2.１．5消火栓箱体的规格类型应符合设计要求,箱体表面平整、光洁。
金属箱体无锈蚀，划伤,箱门开启灵活。
箱体方正,箱内配件齐全。
栓阀外型规矩,无裂纹，启闭灵活,关闭严密,密封填料完好,有产品出厂合格证。
2．2主要机具：2.２.１套丝机，砂轮锯,台钻,电锤，手砂轮，手电钻,电焊机,电动试压泵等机械。
2．2.2套丝板,管钳、台钳,压力钳,链钳,手锤,钢锯,扳手,射钉枪，倒链、电气焊等工具。
２.3作业条件：2.3.1主体结构已验收，现场已清理干净。
2.３.2管道安装所需要的基准线应测定并标明,如吊顶标高、地面标高、内隔墙位置线等。
2.3．3设备基础经检验符合设计要求，达到安装条件。
2.3．4安装管道所需要的操作架应由专业人员搭设完毕。
２.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。
2．3.6喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
３操作工艺3.1工艺流程:安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→管道试压→管道冲洗→喷洒头支管安装(系统综合试压及冲洗）→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调３．2安装准备：3．2.１认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料,测量尺寸,绘制草图,预制加工。
消防管道施工规范
消防管道施工规范篇一：消防管道安装规范消防管道安装规范1.范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
2施工准备2.1材料要求：2.1.1消防喷洒管材应根据设计要求选用，一般采用镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。
2.1.2消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。
2.1.4喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。
有产品出厂合格证。
2.1.5消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。
金属箱体无锈蚀，划伤，箱门开启灵活。
箱体方正，箱内配件齐全。
栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。
2.2主要机具：2.2.1套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。
2.2.2套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。
2.3作业条件：2.3.1主体结构已验收，现场已清理干净。
2.3.2管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
2.3.3设备基础经检验符合设计要求，达到安装条件。
2.3.4安装管道所需要的操作架应由专业人员搭设完毕。
2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。
2.3.6喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
3操作工艺3.1工艺流程：安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→管道试压→管道冲洗→喷洒头支管安装（系统综合试压及冲洗）→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调3.2安装准备：3.2.1认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
消防水管安装规范
消防水管安装规范消防水管是指为了预防、控制和扑灭火灾，保护人民生命财产安全而安装的一种管道设施。
消防水管的安装规范是保证其正常运行和有效灭火的重要保障。
下面是消防水管安装规范的主要内容：1. 管道选材：消防水管一般采用无毒无味的铸铁管、钢管或塑料管材。
选材时应考虑管道的耐压性、耐腐蚀性和易于施工等因素。
2. 管道设计：根据建筑物的布局、平面图和消防需求，合理确定管道的布置和管径。
水源管道应保证足够的流量和压力；消防水管应直径不小于100mm，并按照建筑消防水系统设计规范进行管道设计。
3. 安装位置：消防水管应布设在建筑物的主要通道和防火分区内，并且应尽量避免与电力线、燃气管道等有害物质交叉，以确保消防通道的畅通。
4. 安装高度：消防水管应根据建筑物的高度合理设置，一般地面以下1.5m至2m的高度。
在悬挂或埋设时，应保持水管的标高设置，并且设置阀门和消防接头，以备消防车辆连接。
5. 固定支架：消防水管应采用合适的固定支架进行固定，以确保管道的稳定和牢固。
支架材料应耐腐蚀、防锈，且符合相关标准要求。
6. 弯头和接头：消防水管安装时，应使用合适的弯头和接头连接，以减少压力损失和水流速度变化。
接头处应密封良好，确保不漏水。
7. 阀门和阀门操作装置：消防水管应根据需要设置合适的阀门和阀门操作装置，便于消防人员操作和随时切断供水管道。
8. 标识和识别：消防水管应标有明显的标识和识别，以便消防人员可以快速地辨别和操作。
9. 日常维护：消防水管的维护是确保其正常运行的关键。
应定期进行巡视，检查是否有漏水、堵塞、老化等问题，及时进行修复和更换。
10. 灭火装置：消防水管应连接消防水泵或消防栓，保证有足够的水压和流量，满足消防灭火的要求。
总之，消防水管的安装规范是建筑消防系统中的重要环节，只有按照规范进行安装和维护，才能保证消防水管的正常运行，有效灭火，确保人员的生命财产安全。
消防管安装工程施工规范
消防管安装工程施工规范一、总则消防管安装工程是建筑消防设施的重要组成部分，其质量直接关系到建筑物的消防安全。
为确保消防管安装工程质量，根据《建筑设计防火规范》（GB50016）、《建筑给排水及采暖工程施工质量验收规范》（GB50242）等有关法律法规和标准，制定本规范。
二、施工准备1. 材料准备：消防管材、管件、阀门等应符合国家现行标准规定，并具有出厂质量合格证明文件。
2. 施工工具：准备齐全的施工工具，如电钻、扳手、剪刀、锯子等。
3. 技术交底：施工前，应向施工人员详细交底施工方案、施工工艺及质量要求。
4. 现场准备：清除安装部位的障碍物，保证安装场所的清洁和通风。
三、施工工艺1. 管道布置（1）消防管道应布置在易于检查、维护的位置，避免在狭窄、高温、潮湿等不便于操作的地方安装。
（2）消防管道应远离易燃、易爆物品存放区，防止火灾蔓延。
（3）消防管道应遵循水流方向自下而上的原则进行布置。
2. 管道安装（1）消防管道安装应遵循先干管、后支管，先主管、后分支的原则。
（2）管道安装应采用沟槽连接件、螺纹连接、法兰连接等方法，确保连接牢固、密封。
（3）管道安装过程中，应避免管道发生扭曲、变形。
3. 阀门安装（1）阀门应安装在便于操作、检查的位置。
（2）阀门安装应符合阀门安装方向，确保阀门启闭灵活。
（3）阀门与管道连接应牢固，阀门进出口管道应保证畅通。
4. 检查与试验（1）消防管道安装完毕后，应进行外观检查，确保管道无裂缝、变形等缺陷。
（2）消防管道系统安装完毕后，应进行系统试验，包括压力试验、泄漏试验等，确保系统安全可靠。
四、质量控制1. 施工过程中，应严格执行施工方案和质量标准，确保工程质量。
2. 施工人员应具备相应的专业技术资格，熟悉消防管道安装工艺和要求。
3. 工程验收时，应提供完整的施工资料，包括设计文件、施工记录、试验报告等。
4. 工程验收合格后，应向业主提供使用和维护手册，确保业主能够正确使用和维护消防管道系统。
消防管道安装标准规范
消防管道安装规范1.范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
2施工准备2.1材料要求：2.1.1消防喷洒管材应根据设计要求选用，一般采用镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。
2.1.2消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。
2.1.4喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。
有产品出厂合格证。
2.1.5消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。
金属箱体无锈蚀，划伤，箱门开启灵活。
箱体方正，箱内配件齐全。
栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。
2.2主要机具：2.2.1套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。
2.2.2套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。
2.3作业条件：2.3.1主体结构已验收，现场已清理干净。
2.3.2管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
2.3.3设备基础经检验符合设计要求，达到安装条件。
2.3.4安装管道所需要的操作架应由专业人员搭设完毕。
2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。
2.3.6喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
3操作工艺3.1工艺流程：安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→管道试压→管道冲洗→喷洒头支管安装（系统综合试压及冲洗）→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调3.2安装准备：3.2.1认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
消防管道安装的规范
消防管道安装的规范
为了确保建筑物和人们的安全，很多建筑物都会安装消防管道，可是消防管道并不能随便安装，需要根据相关的安装规范要求来进行消防管道螺纹连接消防管道在变径的时候，丝扣连接应该使用异径管零件，从而避免采用补芯。
假如需要补芯的话,那么弯头上下不可以使用，而三通零件上只可以使用1个，四通零件上不可以超过2个。
螺纹连接的密封填料应该均匀的填充在管道的螺纹位置。
在拧紧螺纹的时候，不可以把密封填料挤到管道内，连接好管道以后，要把管道外部所残留的密封填料清理干净。
消防管道焊接连接焊接消防管道时，异径管道的管径之间的差不可以超过50毫米，假如超过50厘米的话，就应该使用大小头进行焊接，并且要确保表面不会出现开裂、气孔、夹渣、飞溅、咬边、凹陷等现象。
套管消防管道在进行穿墙的时候，过楼板时应该加一个套管，并且不能把管道焊缝置于套管内，而究墙套管的长度一般不可以小于墙的厚度。
穿楼板套管应该比楼板或者是地面更高出50毫米。
消防管道安装位于报警阀之后的管路上不应该设置其他用水设施，并且应该使用镀锌材质的钢管或者是无缝钢管。
向流往排水管或者是辅助排水管。
而湿式系统干管的坡度可以低于
0.002°，配水管、配水支管的坡度不可以低于0.005°。
所有配水管或者是配水支管的直径不可以低于25毫米。
《消防管道安装规范》
消防管道安装规范1.范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
2 施工准备2.1 材料要求：2.2 主要机具：2.3 作业条件：3 操作工艺3.1 工艺流程：安装准备一干管安装T报警阀安装一立管安装一喷洒分层干支管、消火栓及支管安装一管道试压一管道冲洗一喷洒头支管安装（系统综合试压及冲洗）T节流装置安装一报警阀配件、消火栓配件、喷洒头安装T系统通水试调3.2 安装准备：3.3 干管安装：3.4 报警阀安装：应设在明显、易于操作的位置，距地高度宜为 1m 左右。
报警阀处地面应有排水措施，环境温度不应低于+5C。
报警阀组装时应按产品说明书和设计要求，控制阀应有启闭指示装置，并使阀门工作处于常开状态。
3.5 消防喷洒和消火栓立管安装：3.6 消防喷洒分层干支管安装：3.7 消火栓及支管安装：3.8 水流指示器安装：一般安装在每层的水平分支干管或某区域的分支干管上。
应水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器前后应保持有 5 倍安装管径长度的直管段，安装时注意水流方向与指示器的箭头一致。
国内产品可直接安装在丝扣三通上，进口产品可在干管开口用定型卡箍紧固。
水流指示器适用于直径为50〜150mm的管道上安装。
3.9 消防水泵安装：3.10 高位水箱安装：应在结构封顶前就位，并应做满水试验，消防用水与其它共用水箱时应确保消防用水不被它用，留有 10分钟的消防总用水量。
与生活水合用时应使水经常处于流动状态，防止水质变坏。
消防出水管应加单向阀（防止消防加压时，水进入水箱）。
所有水箱管口均应预制加工，如果现场开口焊接应在水箱上焊加强板。
3.11 水泵结合器安装：规格应根据设计选定，有三种类型：墙壁型、地上型、地下型。
其安装位置应有明显标志，阀门位置应便于操作，结合器附近不得有障碍物。
安全阀应按系统工作压力定压，防止消防车加压过高破坏室内管网及部件，结合器应装有泄水阀。
消防管道安装规范
消防管道安装规范消防管道安装规范是为了保证建筑物消防系统的安全可靠运行而制定的一系列规范和标准。
下面将介绍消防管道安装规范的相关内容。
一、消防管道的选材和安装要求1. 消防管道的材料应选用耐腐蚀、耐高温、耐压、耐冲击的材质；2. 消防管道应按照规定的尺寸进行安装，接头处应牢固、无渗漏；3. 消防管道的弯头、三通等配管件应按正常工作条件下的承压进行选择和安装；4. 消防管道应设置防径向和防纵向力的支撑装置，支撑点应均匀分布；5. 消防管道的漏水试验应符合相关标准，并保持一定的试验压力时间。
二、消防水泵与管道连接规范1. 消防水泵与管道之间的连接应牢固可靠，不得出现渗漏；2. 消防水泵与管道的连接处应设置软性接头，并采取足够的防震措施；3. 消防水泵与管道之间的连接应按照相关标准进行施工和验收。
三、室内消火栓安装规范1. 室内消火栓的设置应满足消防实际需要，通常应设置在重要用电设备的周围；2. 消火栓的高度应适中，使操作人员能够轻松操作；3. 消火栓应与普通供水系统独立设置，在供水管道上设置及时切断装置。
四、防火阀的安装规范1. 防火阀应设置在消防水系统的分区及重要部位，应能可靠关闭；2. 防火阀的安装应符合相关标准要求，并进行定期检验和维护。
五、喷淋系统的安装规范1. 喷淋系统的喷头应选用符合标准的产品，应符合设计要求；2. 喷淋系统的管道应保持坡度，防止积水；3. 喷淋系统应设置相应的阀门、过滤器等辅助设备，以保证消防水源的可靠供应。
六、消防水池的安装规范1. 消防水池的选用应满足设计要求，材料应防腐蚀、密封性好；2. 水池的连接处应牢固可靠，防止漏水和破裂；3. 水池的出水口应设置阀门，以便控制和调节流量。
总之，消防管道安装规范的制定和落实，对保障消防系统的正常运行和灭火效果起到了重要作用。
只有严格按照规范要求进行施工和验收，才能确保消防管道系统的质量和可靠性。
消防管道规范
消防管道规范消防管道规范是指为了保障人们的生命安全和财产安全，规范消防管道的设计、安装、维护和使用。
下面是关于消防管道规范的1000字说明。
一、消防管道设计规范1、消防管道的设计应符合国家相关标准和规范，保证消防系统的可靠性和可用性。
2、消防管道的管径应根据建筑的火灾风险等级以及消防水源的水压进行合理确定。
一般建筑物的消防管道管径不得小于100mm。
3、排水管道应设置坡度，以保证消防水流畅。
4、消防水池和消防水箱的设计应满足容量需求，并配备相应的填料和过滤设备。
5、消防管道应避免与其他管道交叉或重叠，以防止堵塞或影响正常供水。
6、消防管道的布置应便于维护和检修，同时要考虑消防车辆的进入。
7、消防水源的设置应满足消防车辆的接入要求，同时应保障消防水源的供水稳定和充足。
二、消防管道安装规范1、消防管道的安装应由具备相应资质的消防工程安装企业进行，确保安装质量和安全性。
2、消防管道的安装要符合设计要求，严禁改变设计规定的管道布置、管径和管件。
3、管道的连接应采用可靠的连接方式，如螺纹连接、法兰连接等。
4、消防管道的支架和吊架应稳固可靠，不得出现松动或脱落的现象。
5、管道设有防滑、抗腐蚀和防冻措施，以确保正常使用。
三、消防管道维护规范1、消防管道应定期检查和保养，确保管道系统的正常运行和畅通。
2、消防水池、消防水箱应常年保持清洁，定期更换水质和加入消毒剂。
3、消防阀门、消防泵等设备应定期检修，确保其正常工作。
4、消防管道周围应保持整洁，不得存放杂物，确保消防道路畅通。
5、如果发现管道渗漏、破损或其他异常情况，应及时修理或更换。
四、消防管道使用规范1、消防管道不得用于其他非消防用途，严禁私拉乱接。
2、消防管道的阀门和泵应定期开启和试运行，确保其正常工作。
3、消防水源应做好标识，以便消防车辆在紧急情况下快速接入。
4、不得在消防管道周围存放易燃、易爆等危险物品，以确保消防安全。
5、消防水源应定期清洗和维护，确保供水质量和供水能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防管道安装规范消防管道安装规范 1.范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
2施工准备 2.1材料要求2.1.1消防喷洒管材应根据设计要求选用一般采用镀锌碳素钢管及管件管壁内外镀锌均匀无锈蚀、无飞刺零件无偏加、方扣、丝扣不全、角度不准等现象。
2.1.2消火栓系统管材应根据设计要求选用一般采用碳素钢管或无缝钢管管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求配件齐全铸造规矩表面光洁无裂纹启闭灵活有产品出厂合格证。
2.1.4喷洒头的规格、类型、动作温度应符合设计要求外型规矩丝扣完整感温包无破碎和松动易熔片无脱落和松动。
有产品出厂合格证。
2.1.5消火栓箱体的规格类型应符合设计要求箱体表面平整、光洁。
金属箱体无锈蚀划伤箱门开启灵活。
箱体方正箱内配件齐全。
栓阀外型规矩无裂纹启闭灵活关闭严密密封填料完好有产品出厂合格证。
2.2主要机具 2.2.1套丝机砂轮锯台钻电锤手砂轮手电钻电焊机电动试压泵等机械。
2.2.2套丝板管钳、台钳压力钳链钳手2.3.1主体结构已验收现场已锤钢锯扳手射钉枪倒链、电气焊等工具。
2.3作业条件清理干净。
2.3.2管道安装所需要的基准线应测定并标明如吊顶标高、地面标高、内隔墙位置线等。
2.3.3设备基础经检验符合设计要求达到安装条件。
2.3.4安装管道所需要的操作架应由专业人员搭设完毕。
2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。
2.3.6喷洒头安装按建筑装修图确定位置吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
3操作工艺 3.1工艺流程安装准备?干管安装?报警阀安装?立管安装?喷洒分层干支管、消火栓及支管安装?管道试压?管道冲洗?喷洒头支管安装系统综合试压及冲洗?节流装置安装?报警阀配件、消火栓配件、喷洒头安装?系统通水试调3.2安装准备 3.2.1认真熟悉图纸根据施工方案、技术、安全交底的具体措施选用材料测量尺寸绘制草图预制加工。
3.2.2核对有关专业图纸查看各种管道的坐标、标高是否有交叉或排列位置不当及时与设计人员研究解决办理洽商手续。
3.2.3检查预埋件和预留洞是否准确。
3.2.4检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。
3.2.5要安排合理的施工顺序避免工种交叉作业干扰影响施工。
3.3干管安装 3.3.1喷洒管道一般要求使用镀锌管件干管直径在100mm以上无镀锌管件时采用焊接法兰连接试完压后做好标记拆下来加工镀锌。
需要镀锌加工的管道应选用碳素钢管或无缝钢管在镀锌加工前不允许刷油和污染管道。
需要拆装镀锌的管道应先安排施工。
3.3.2喷洒干管用法兰连接每根配管长度不宜超过6m直管段可把几根连接在一起使用倒链安装但不宜过长。
也可调直后编号依次顺序吊装吊装时应先吊起管道一端待稳定后再吊起另一端。
3.3.3管道连接紧固法兰时检查法兰端面是否干净采用35mm的橡胶垫片。
法兰螺栓的规格应符合规定。
紧固螺栓应先紧最不利点然后依次对称紧固。
法兰接口应安装在易拆装的位置。
3.3.4消火栓系统干管安装应根据设计要求使用管材按压力要求选用碳素钢管或无缝钢管。
3.3.4.1管道在焊接前应清除接口处的浮锈、污垢及油脂。
3.3.4.2当壁厚?4mm直径?50mm时应采用气焊壁厚?45mm直径?70mm时应采用电焊。
3.3.4.3不同管径的管道焊接连接时如两管径相差不超过小管径的15可将大管端水流指示部缩口与小管对焊。
如果两管相差超过小管径15应加工异径短管焊接。
3.3.4.4管道对口焊缝上不得开口焊接支管焊口不得安装在支吊架位置上。
3.3.4.5管道穿墙处不得有接口丝接或焊接管道穿过伸缩缝处应有防冻措施。
3.3.4.6碳素钢管开口焊接时要错开焊缝并使焊缝朝向易观察和维修的方向上。
3.3.4.7管道焊接时先点焊三点以上然后检查预留口位置、方向、变径等无误后找直、找正再焊接紧固卡件、拆掉临时固定件。
3.4报警阀安装应设在明显、易于操作的位置距地高度宜为1m左右。
报警阀处地面应有排水措施环境温度不应低于5?。
报警阀组装时应按产品说明书和设计要求控制阀应有启闭指示装置并使阀门工作处于常开状态。
3.5消防喷洒和消火栓立管安装 3.5.1立管暗装在竖井内时在管井内预埋铁件上安装卡件固定立管底部的支吊架要牢固防止立管下坠。
3.5.2立管明装时每层楼板要预留孔洞立管可随结构穿入以减少立管接口。
3.6消防喷洒分层干支管安装 3.6.1管道的分支预留口在吊装前应先预制好丝接的用三通定位预留口焊接可在干管上开口焊上熟铁管箍调直后吊装。
所有预留口均加好临时堵。
3.6.2需要加工镀锌的管道在其它管道未安装前试压、拆除、镀锌后进行二次安装。
3.6.3走廊吊顶内的管道安装与通风道的位置要协调好。
3.6.4喷洒管道不同管径连接不宜采用补心应采用异径管箍弯头上不得用补心应采用异径弯头三通上最多用一个补心四通上最多用两向上喷的喷洒头有条件的可与分支干管顺序安装好。
其它管道安装完个补心。
3.6.5后不易操作的位置也应先安装好向上喷的喷洒头。
3.7消火栓及支管安装3.7.1消火栓箱体要符合设计要求其材质有木、铁和铝合金等栓阀有单出口和双出口双控等。
产品均应有消防部门的制造许可证及合格证方可使用。
3.7.2消火栓支管要以栓阀的坐标、标高定位甩口核定后再稳固消火栓箱箱体找正稳固后再把检阀安装好栓阀侧装在箱内时应在箱门开启的一侧箱门开启应灵活。
3.7.3消火栓箱体安装在轻质隔墙上时应有加固措施。
3.8水流指示器安装一般安装在每层的水平分支干管或某区域的分支干管上。
应水平立装倾斜度不宜过大保证叶片活动灵敏水流指示器前后应保持有5倍安装管径长度的直管段安装时注意水流方向与指示器的箭头一致。
国内产品可直接安装在丝扣三通上进口产品可在干管开口用定型卡箍紧固。
水流指示器适用于直径为50150mm的管道上安装。
3.9消防水泵安装3.9.1水泵的规格型号应符合设计要求水泵应采用自灌式吸水水泵基础按设计图纸施工吸水管应加减振器。
加压泵可不没减振装置但恒压泵应加减振装置进出水口加防噪声设施水泵出口宜加缓闭式逆止阀。
3.9.2水泵配管安装应在水泵定位找平正稳固后进行。
水泵设备不得承受管道的重量。
安装顺序为逆止阀阀门依次与水泵紧牢与水泵相接配管的一片法兰先与阀门法兰紧牢用线坠一找直找正量出配管尺寸配管先点焊在这片法兰上再把法兰松开取下焊接冷却后再与阀门连接好最后再焊与配管相接的另一管段。
3.9.3配管法兰应与水泵、阀门的法兰相符阀门安装手轮方向应便于操作标高一致配管排列整齐。
3.10高位水箱安装应在结构封顶前就位并应做满水试验消防用水与其它共用水箱时应确保消防用水不被它用留有10分钟的消防总用水量。
与生活水合用时应使水经常处于流动状态防止水质变坏。
消防出水管应加单向阀防止消防加压时水进入水箱。
所有水箱管口均应预制加工如果现场开口焊接应在水箱上焊加强板。
3.11水泵结合器安装规格应根据设计选定有三种类型墙壁型、地上型、地下型。
其安装位置应有明显标志阀门位置应便于操作结合器附近不得有障碍物。
安全阀应按系统工作压力定压防止消防车加压过高破坏室内管网及部件结合器应装有泄水阀。
3.12消防管道试压可分层分段进行上水时最高点要有排气装置高低点各装一块压力表上满水后检查管路有无渗漏如有法兰、阀门等部位渗漏应在加压前紧固升压后再出现渗漏时做好标记卸压后处理。
必要时泄水处理。
冬季试压环境温度不得低于5?夏季试压最好不直接用外线上水防止结露。
试压合格后及时办理验收手续。
3.13管道冲洗消防管道在试压完毕后可连续做冲洗工作。
冲洗前先将系统中的流量减压孔板、过滤装置拆除冲洗水质合格后重新装好冲洗出的水要有排放去向不得损坏其它成品。
3.14喷洒头支管安装指吊顶型喷洒头的末端一段支管这段管不能与分支干管同时顺序完成要与吊顶装修同步进行。
吊顶龙骨装完根据吊顶材料厚度定出喷洒头的预留口标高按吊顶装修图确定喷洒头的坐标使支管预留口做到位置难确。
支管管径一律为25mm末端用25mm×15mm的异径管箍口管箍口吊顶装修层平拉线安装。
支管末端的弯头处100mm以内应加卡件固定防止喷头与吊顶接触不牢上下错动。
支管装完须留口用丝堵拧紧。
准备系统试压。
3.15喷洒系统试压封吊顶前进行系统试压为了不影响吊顶装修进度可分层分段试压试压完后冲洗管道合格后可封闭吊顶。
吊顶材料在管箍口处开一个30mm的孔把预留口露出吊顶装修完后把丝堵卸下安装喷洒头。
3.16节流装置在高层消防系统中低层的喷洒头和消火栓流量过大可采用减压孔板或节流管等装置均衡。
减压孔板应设置在直径不小于50mm的水平管段上孔口直径不应小于安装管段直径的50孔板应安装在水流转弯处下游一侧的直管段上与弯管的距离不应小于设置管段直径的两倍。
采用节流管时其长度不宜小于1m。
节流管直径按表l-17选用。
3.17报警阀配件安装应在交工前进行延迟器安装在闭式喷头自动喷水灭火系统上是防止误报警的设施。
可按说明书及组装图安装应装在报警阀与水力警铃之间的信号管道上。
水力警铃安装在报警阀附近。
与报警阀连接的管道应采用镀消火栓配件安装应在交工前进行。
消防水龙带应折好放在挂架上或卷锌钢管。
3.18实、盘紧放在箱内消防水枪要竖放在箱体内侧自救式水枪和软管应放在挂卡上或放在箱底部。
消防水龙带与水枪快速接头的连接一般用14铅丝绑扎两道每道不少于两圈使用卡箍时在里侧加一道铅丝。
设有电控按钮时应注意与电气专业配合施工。
3.19喷洒头安装 3.19.1喷洒头的规格、类型、动作温度要符合设计要求。
3.19.2喷洒头安装的保护面积、喷头间距及距墙、往的距离应符合规范要求。
3.19.3喷洒头的两翼方向应成排统一安装。
护口盘要贴紧吊顶走廊单排的喷头两翼应横向安装。
3.19.4安装喷洒头应使用特制专用扳手灯叉型填料宜采用聚四氟乙烯带防止损坏和污染吊顶。
3.19.5水幕喷洒头安装应注意朝向被保护对象在同一配水支管上应安装相同口径的水幕喷头。
3.20喷洒管道的固定支架安装应符合设计要求。
3.20.1支吊架的位置以不妨碍喷头喷效果为原则。
一般吊架距喷头应大于300mm对圆钢吊架可小到70mm。
3.20.2为防止喷头喷水时管道产生大幅度晃动干管、立管均应加防晃固定支架。
干管或分层干管可设在直管段中间距主管及末端不宜超过12m单杆吊架长度小于150mm时可不加防晃固定支架。
3.20.3防晃固定支架应能承受管道、零件、阀门及管内水的总重量和50水平方向推动力而不损坏或产生永久变形。
