智能变电站题库(修改)

12、下列关于 66kV、35kV 及以下间隔保护配置原则说明正确的 是（ABCD） A.采用保护测控一体化设备，按间隔单套配置 B.当采用开关柜方式时，保护装置安装于开关柜内，不宜使用 电子式互感器。 C.当使用电子式互感器时，每个间隔的保护、测控、智能终 端、合并单元功能宜按间隔合并实现。 D.跨间隔开关量信息交换可采用过程层 GOOSE 网络传输。 13、传输时间是从发送端物理设备将过程值传送到接收端设备 的过程逻辑所需的时间，由三个时间间隔定 义：（ ABC ） A.发送设备传输过程值需要的时间 B.网络传递报文需要的时间 C.接收设备将传递值送到它的处理逻辑需要的时间 D.接收设备对传递值进行逻辑判断需要的时间 14、下面有关采样值变电站配置语言定义的描述不正确的是 （B） A.APPID：应用标识，可选项，应为 4 个字符，字符应限定为 0~9 和 A~F；； B.MAC-Adress：介质访问地址值，可选项，成为 6 组通过连接 符（-）通过的可显示字符，字符应限定 为 0~9 和 A~F

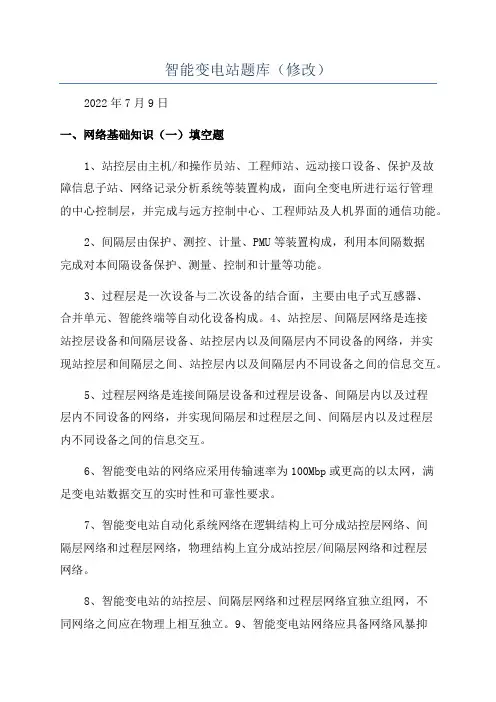

智能变电站继电保护题库
一、网络基础知识 （一）填空题 1、站控层由主机/和操作员站、工程师站、远动接口设备、保 护及故障信息子站、网络记录分析系统等装 置构成，面向全变电所进行运行管理的中心控制层，并完成与 远方控制中心、工程师站及人机界面的通信功能。 2、间隔层由保护、测控、计量、PMU 等装置构成，利用本间隔 数据完成对本间隔设备保护、测量、控制和 计量等功能。 3、过程层是一次设备与二次设备的结合面，主要由电子式互感 器、合并单元、智能终端等自动化设备构成。 4、站控层、间隔层网络是连接站控层设备和间隔层设备、站控 层内以及间隔层内不同设备的网络，并实现 站控层和间隔层之间、站控层内以及间隔层内不同设备之间的 信息交互。 5、过程层网络是连接间隔层设备和过程层设备、间隔层内以及 过程层内不同设备的网络，并实现间隔层和 过程层之间、间隔层内以及过程层内不同设备之间的信息交 互。 6、智能变电站的网络应采用传输速率为 100Mbps 或更高的以太 网，满足变电站数据交互的实时性和可靠性
（ C ），MMS 报文属于（ A ） A.单播 B.广播 C.组播 18、交换机端口 3 上接入线路保护装置 PCS931 且该端口设置了 PVID=2，如果 PCS931 发出的 GOOSE 报文中带有 VID=3,请问报文流入交换机后 VID 为多少（ B ） A.2 B.3 C.1 D.无 VID 19、智能变电站双重化配置的继电保护，使用的 GOOSE（SV） 网络应遵循（ B ）的原则。 A.合并 B.相互独立 C.合并与相互独立均可 20、智能变电站保护装置、智能终端等智能电子设备间的相互 启动、相互闭锁、位置状态等交换信息可通 过 GOOSE 网络传输，双重化配置的（ A ）不直接交换信息。 A.保护之间 B.保护与测控 C.保护与站控层
21、《Q/GDW 441-2010 智能变电站继电保护技术规范》规定 110kV 及以上电压等级过程层 SV 网络、过程层 GOOSE 网络、站控层网络应怎样设置？（ B ） A.合并组网 B.完全独立配置 22、以下不属于智能变电站自动化系统通常采用的网络结构是 （ D） A.总线型 B.环型 C.星型 D.放射型 23、（ B ）及以上电压等级的继电保护及与之相关的设备， 网络等应按照双重化配置。 A.110kV B.220kV C.330kV D.500kV 24、主变保护与各侧智能终端之间采用什么传输方式跳闸？ （ A） A.GOOSE 点对点 B.GOOSE 网络传输 C.电缆直接接入
联丢失。（√） 5、当 GOOSE 服务器产生一个发送 GOOSE 报文请求时，当前的数 据集所有值会被编码进 GOOSE 报文中并被发送。 （√） 6、过程层 SV 网络、过程层 GOOSE 网络、站控层网络应完全独 立，同一设备接入不同网络时，应采用相互独 立的数据接口控制器。（√） 7、保护双重化配置时，可共用双重化配置的两个网络。（×） 8、站控层 MMS 网络一般传输 SV 采样的有效值。（×） 9、保护装置、智能终端等智能电子设备间的相互启动、相互闭 锁、位置状态等交换信息可通过 GOOSE 网络 传输，双重化配置的保护之间可直接交换信息。（×） 10、DL/T 860《变电站通信网络和系统》是新一代的变电站网 络通信体系，适用于智能变电站自动化系统 的分层结构。（√） 11 、 GOOSE （ Generic Object-Oriented Substation Event ） 是一种面向通用对象的变电站事件，主要用于 实现在多个智能电子设备（IED）之间信息传递，包括传输跳合 闸、联闭锁等多种信号（命令），具有高传输成功概率。 （√） 12、IED 通信一致性测试可以代替工程上的系统测试，相关 IED 进行过一致性测试后，工程上可以直接使用，
要求。 7、智能变电站自动化系统网络在逻辑结构上可分成站控层网 络、间隔层网络和过程层网络，物理结构上宜 分成站控层/间隔层网络和过程层网络。 8、智能变电站的站控层、间隔层网络和过程层网络宜独立组 网，不同网络之间应在物理上相互独立。 9、智能变电站网络应具备网络风暴抑制功能、具备“故障弱 化”的特性，即具有一定的容错能力，单点故 障不能影响整个网络的正常工作。 10、智能变电站网络应具备通信工况、网络流量等指标的监视 功能。 12、过程层网络设计必须满足 GB/T 14285 继电保护选择性、速 动性、灵敏性、可靠性的要求。 13、站控层、间隔层 MMS 信息主要用于间隔层设备与站控层设 备间通信，应具备间隔层设备支持的全部功能， 其内容应包含四遥信息及故障录波报告信息。 14、MMS 报文采用请求/响应、总召、周期报告上送、突发报告 上送、文件传输等服务形式；站控层 MMS 信息 应在站控层、间隔层网络传输。 15、智能变电站中的 GOOSE 相当于传统变电站中的二次直流电 缆，SV 相当于常规变电站中的二次交流电缆。 16、过程层 SV 信息主要用于过程层设备与间隔层设备间通信，
能，支持通过 GOOSE 报文下行实现设备操作。
28、过程层网络设计应采用星型网络拓扑结构，应根据网络的
数据流量及数据流向划分 VLAN，进行数据隔
离。
29、GOOSE 网络中的数据应分级，网络应具备优先传输的功
能。
（二）选择题
1、过程层与间隔层网络主要传输（ B.C ）两类信号。
A.MMS
B.GOOSE
A.超五类屏蔽双绞线 B.光纤 C.RS232 串口线 D.RS485 串口线 8、ACSI 关联请求服务应直接映射到 MMS（ B ）服务。 A.初始化-响应 B.初始-请求 C.初始服务否定结果 D.请求-响应 9、触发条件映射到 MMS 为可变长度位串。这个位串最小长度为 6 位，这些位的含义为：位 0：保留；位 1：数 据改变；位 2：（ A ）；位 3：数据更新；位 4：（ C ）；位 5：（ B ）。 A.品质改变 B.总召唤 C.完整性 D.一致性 10、建议的多播地址中 GOOSE 的地址范围是（ A ） A.01-0C-CD-01-00-00 至 01-0C-CD-01-01-FF B.01-0C-CD-02-00-00 至 01-0C-CD-02-01-FF C.01-0C-CD-04-00-00 至 01-0C-CD-04-01-FF D.01-0C-CD-05-00-00 至 01-0C-CD-05-01-FF
C.SMVຫໍສະໝຸດ D.SV2、当 SMV 采用组网或与 GOOSE 共网的方式传输时，用于母线差
动保护或主变差动保护的过程层交换机宜支持
在任意 100M 网口出现持续（ C ）的（）突发流量时不丢包，
在 任 1000M 网 口 出 现 持续 0.25ms 的 2000M 突发 流 量 时不丢
包。
A.1ms
100M
D.其他 25 、 网 络 记 录 分 析 装 置 属 于 智 能 变 电 站 包 括 哪 一 层 设 备 ？ （B） A.站控层设备 B.间隔层设备 C.过程层设备 D.设备层 26 、 网 络 记 录 分 析 装 置 应 具 有 功 能 包 括 以 下 哪 些 ？ （ ABCD ） A.网络状态诊断功能 B.网络端口通信异常报警 C.网络流量统计 D.网络流量异常报警 27、环型拓扑结构由各交换机之间连接成闭环而成，不属于其 缺点的是（ D ） A.报文延时不固定 B.扩展困难，增加交换机设备时，需要将网络打开重新组环 C.网络结构较复杂，网络协议复杂，需采用 RSTP（快速生成树 协议）保证网络的可靠运行 D.公共交换机负担较大，检修时将影响公用智能电子设备 28 、 虚 拟 网 络 的 划 分 ， 虚 拟 网 的 实 现 形 式 有 三 种 ， 包 括 （ ABC ）
B.0.5ms 100M
C.0.25ms 1000M
D.2ms
100M
4、在任何网络运行工况流量冲击下，装置均不应死机或重启，
不发出错误报文，响应正确报文的延时不应 大于（ A ）。 A.1ms B.2ms C.10ms D.1s 5、智能变电站网络交换机基本性能要求传输各种帧长数据时交 换机固有时延应小于（ C ）。 A.1μs B.5μs C.10μs D.20μs 6、下列属于智能变电站网络交换机虚拟局域网 VLAN 要求的是 （ ABCE ） A.交换机应支持 IEEE 802.1Q 定义的 VLAN 标准 B.交换机应支持通过 VLAN 技术实现 VPN，至少应支持基于端口 或 MAC 地址的 VLAN C.应支持同一 VLAN 内不同端口间的隔离功能 D.单端口不支持多个 VLAN 划分 E.交换机应支持在转发的帧中插入标记头，删除标记头，修改 标记头 7、网络设备的通讯介质可以有：（ AB ）
其内容应包含合并单元与保护、测控、故障 录波、PMU、电能表等装置间传输的电流、电压采样值信息。 17、过程层 GOOSE 信息主要用于过程层设备与间隔层设备间通 信，其内容应包含合并单元、智能终端与保护、 测控、故障录波等装置间传输的各种信息。 18、站控层/间隔层网络应满足信息传输的可靠性和实时性， MMS 网络总传输时间应小于 100ms。 19、站控层/间隔层网络在正常情况下，负荷率应低于 30%，在 事故情况下，负荷率应低于 50%。 20、过程层网络宜采用高可靠性的光纤以太网，过程层网络传 输各种帧长的数据时，单台交换机的存储转 发时间应小于 10us。 21、过程层网络采用光纤以太网时，网络接口的光发送功率应 大于-20dBm，网络接口的接收光功率应不小 于-30dBm。 22、继电保护设备应将检修压板状态上送站控层；当继电保护 设备检修压板投入时，上送报文中信号的品 质位的“Test 位”应置位。 24、交换机吞吐量是指交换机所有端口同时转发数据速率能力 的总和；帧丢失率是在端口达到预定要求的 转发速率的情况下，帧丢失的比率。 27、测控装置应支持通过 GOOSE 报文实现间隔层五防联闭锁功
