MOS管参数解释
mos管的静态和动态参数
mos管的静态和动态参数mos管基本参数Coss：输出电容Coss=CDS+CGD。
Ciss：输入电容Ciss=CGD+CGS（CDS短路）。
Tf：下降时刻。
输出电压VDS从10%上升到其幅值90%的时刻。
Td（off）：关断延迟时刻。
输入电压下降到90%开端到VDS上升到其关断电压时10%的时刻。
Tr：上升时刻。
输出电压VDS从90%下降到其幅值10%的时刻。
Td（on）：导通延迟时刻。
从有输入电压上升到10%开端到VDS下降到其幅值90%的时刻。
Qgd：栅漏充电（考虑到Miller效应）电量。
Qgs：栅源充电电量。
Qg：栅极总充电电量。
mos管动态参数IGSS：栅源驱动电流或反向电流。
由于MOSFET输入阻抗很大，IGSS通常在纳安级。
IDSS：饱满漏源电流，栅极电压VGS=0、VDS为必定值时的漏源电流。
通常在微安级。
VGS（th）：敞开电压（阀值电压）。
当外加栅极操控电压VGS超越VGS（th）时，漏区和源区的外表反型层形成了衔接的沟道。
应用中，常将漏极短接前提下ID即是毫安时的栅极电压称为敞开电压。
此参数通常会随结温度的上升而有所下降。
RDS（on）：在特定的VGS（通常为10V）、结温及漏极电流的前提下，MOSFET导通时漏源间的最大阻抗。
它是一个非常重要的参数，决定了MOSFET导通时的消耗功率。
此参数通常会随结温度的上升而有所增大（正温度特性）。
故应以此参数在最高作业结温前提下的值作为损耗及压降计算。
Tj：漏源击穿电压的温度系数，通常为0.1V/℃。
mos管静态参数TSTG：存储温度范围。
Tj：最大作业结温。
通常为150℃或175℃，器材规划的作业前提下须确应防止超越这个温度，并留有必定裕量。
（此参数靠不住）VGS：最大栅源电压。
，通常为：-20V~+20VPD：最大耗散功率。
是指场效应管机能不变坏时所容许的最大漏源耗散功率。
使用时，场效应管实践功耗应小于PDSM并留有必定余量。
MOS管参数解释
M O S管参数解释Prepared on 21 November 2021MOS管参数解释MOS管介绍在使用MOS管设计开关电源或者马达驱动电路的时候，一般都要考虑MOS的导通电阻，最大电压等，最大电流等因素。
MOSFET管是FET的一种，可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，一般主要应用的为增强型的NMOS管和增强型的PMOS管，所以通常提到的就是这两种。
这两种增强型MOS管，比较常用的是NMOS。
原因是导通电阻小且容易制造。
所以开关电源和马达驱动的应用中，一般都用NMOS。
在MOS管内部，漏极和源极之间会寄生一个二极管。
这个叫体二极管，在驱动感性负载(如马达)，这个二极管很重要，并且只在单个的MOS管中存在此二极管，在集成电路芯片内部通常是没有的。
MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。
寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免。
MOS管导通特性导通的意思是作为开关，相当于开关闭合。
NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况(低端驱动)，只要栅极电压达到一定电压（如4V或10V,其他电压，看手册）就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况(高端驱动)。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
MOS开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，因而在DS间流过电流的同时，两端还会有电压，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。
选择导通电阻小的MOS管会减小导通损耗。
现在的小功率MOS管导通电阻一般在几毫欧，几十毫欧左右MOS在导通和截止的时候，一定不是在瞬间完成的。
MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
mos管参数解读
mos管参数解读MOS管（MOSFET）是一种基础电子元器件，广泛应用于电子线路中。
在使用MOS管时，需要了解它的一些参数，以便正确选择和使用。
第一步：了解MOS管的型号。
MOS管根据其工作方式和内部结构的不同，可以分为N沟道型和P沟道型两种。
常见的MOS管型号有IRF150N、IRFZ44N、IRF540N等。
其中IRF表示国际整流器厂商（International Rectifier），150N是该型号的电流和电压额定值。
第二步：了解MOS管的参数。
1. 额定电流（Continuous Drain Current）：表示MOSFET稳态下最大允许通过电流的值，一般以DC电流为准，单位是安培（A）。
2. 额定电压（Drain-Source Voltage）：表示MOSFET稳态下最大允许的电压值，一般以DC电压为准，单位是伏特（V）。
3. Threshold Voltage：表示MOSFET导通的起始电压，一般以DC电压为准，单位是伏特（V）。
4. 动态电阻（On-Resistance）：表示MOSFET通电时的电路电阻值，单位是欧姆（Ω），这个值越小表示MOSFET的导通能力越好。
5. 最大功率（Maximum Power Dissipation）：表示MOSFET可以承受的最大功率，一般以热阻为参考单位（单位是摄氏度/W）。
6. 端子电容（Input Capacitance）：表示MOSFET内部的电容值，一般以PF为单位，这个参数越小表示MOSFET对高频信号的响应能力越好。
第三步：正确选择MOS管。
根据实际需求来选择适合的MOS管，一般需要考虑电压、电流、功率等参数的匹配，以及MOS管的配置、散热等因素。
总结以上就是关于MOS管参数的解读，通过对MOS管的型号和参数有了更深的了解后，我们可以更加准确地选择和使用MOS管，提高电路的稳定性和可靠性。
MOS管参数解释
MOS管参数解释MOS管介绍在使用MOS管设计开关电源或者马达驱动电路的时候，一般都要考虑MOS的导通电阻，最大电压等，最大电流等因素。
MOSFET管是FET的一种，可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，一般主要应用的为增强型的NMOS管和增强型的PMOS管，所以通常提到的就是这两种。
这两种增强型MOS管，比较常用的是NMOS。
原因是导通电阻小且容易制造。
所以开关电源和马达驱动的应用中，一般都用NMOS。
在MOS管内部，漏极和源极之间会寄生一个二极管。
这个叫体二极管，在驱动感性负载(如马达)，这个二极管很重要，并且只在单个的MOS管中存在此二极管，在集成电路芯片内部通常是没有的。
MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。
寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免。
MOS管导通特性导通的意思是作为开关，相当于开关闭合。
NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况(低端驱动)，只要栅极电压达到一定电压（如4V或10V,其他电压，看手册）就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况(高端驱动)。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
MOS开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，因而在DS间流过电流的同时，两端还会有电压，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。
选择导通电阻小的MOS管会减小导通损耗。
现在的小功率MOS管导通电阻一般在几毫欧，几十毫欧左右MOS在导通和截止的时候，一定不是在瞬间完成的。
MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
通常开关损失比导通损失大得多，而且开关频率越快，导通瞬间电压和电流的乘积很大，造成的损失也就很大。
mos管cp参数
mos管cp参数MOS管CP参数MOS管（Metal Oxide Semiconductor Field Effect Transistor）是一种常见的功率场效应管，用于控制电流的放大和开关。
CP参数则是指MOS管的主要电性能参数，用于描述其工作特性和性能。
下面将详细介绍MOS管的CP参数及其意义。
1. 导通电阻（Rds(on)）：导通电阻是CP参数中最重要的一个指标，它表示MOS管在导通状态下的电阻大小。
导通电阻越小，表示MOS管在导通状态下能够提供更低的电阻，从而减小功耗和热损失。
2. 截止电压（Vgs(th)）：截止电压是指当MOS管的栅极电压低于该值时，MOS管处于截止状态，无法导通电流。
截止电压的大小直接影响到MOS管的开启和关闭速度。
3. 饱和电流（Id(on)）：饱和电流是指当MOS管处于导通状态时，通过漏极的电流大小。
饱和电流越大，表示MOS管能够承受更大的电流负载。
4. 最大漏极电压（Vds(max)）：最大漏极电压是指MOS管能够承受的最大漏极电压。
超过这个电压，MOS管可能会受到损坏。
5. 最大耗散功率（Pd(max)）：最大耗散功率是指MOS管能够承受的最大功率。
超过这个功率，MOS管可能会因过热而损坏。
6. 开启时间（ton）和关闭时间（toff）：开启时间和关闭时间分别表示MOS管从截止状态到导通状态和从导通状态到截止状态所需的时间。
开启时间和关闭时间的长短直接影响到MOS管的开关速度和工作频率。
7. 输入电容（Ciss）：输入电容是指MOS管的栅极和源极之间的电容。
输入电容越大，表示MOS管对输入信号的变化更为敏感。
8. 输出电容（Coss）：输出电容是指MOS管的漏极和源极之间的电容。
输出电容越大，表示MOS管对输出信号的变化更为迟钝。
9. 反馈电容（Crss）：反馈电容是指MOS管的栅极和漏极之间的电容。
反馈电容越大，表示MOS管对反馈信号的耦合效应更强。
这些CP参数既是衡量MOS管性能的重要指标，也是选型和设计电路时需要考虑的关键因素。
mos选型参数

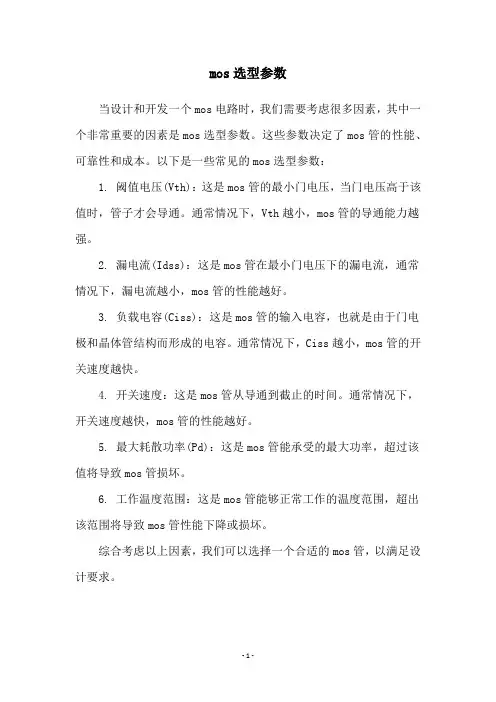

mos选型参数
当设计和开发一个mos电路时，我们需要考虑很多因素，其中一个非常重要的因素是mos选型参数。
这些参数决定了mos管的性能、可靠性和成本。
以下是一些常见的mos选型参数：
1. 阈值电压(Vth)：这是mos管的最小门电压，当门电压高于该值时，管子才会导通。
通常情况下，Vth越小，mos管的导通能力越强。
2. 漏电流(Idss)：这是mos管在最小门电压下的漏电流，通常情况下，漏电流越小，mos管的性能越好。
3. 负载电容(Ciss)：这是mos管的输入电容，也就是由于门电极和晶体管结构而形成的电容。
通常情况下，Ciss越小，mos管的开关速度越快。
4. 开关速度：这是mos管从导通到截止的时间。
通常情况下，开关速度越快，mos管的性能越好。
5. 最大耗散功率(Pd)：这是mos管能承受的最大功率，超过该值将导致mos管损坏。
6. 工作温度范围：这是mos管能够正常工作的温度范围，超出该范围将导致mos管性能下降或损坏。
综合考虑以上因素，我们可以选择一个合适的mos管，以满足设计要求。
- 1 -。
mos管重要参数
mos管重要参数
摘要：
1.MOS 管的概念与结构
2.MOS 管的重要参数
2.1 沟道长度
2.2 沟道宽度
2.3 氧化层厚度
2.4 源极和漏极的注入浓度
2.5 电流放大系数
2.6 跨导
2.7 输入电阻和输出电阻
3.参数对MOS 管性能的影响
4.应用领域
正文：
MOS 管，全称为金属- 氧化物- 半导体场效应晶体管，是一种常见的半导体器件。
其基本结构包括n 型或p 型半导体的基片、源极、漏极和栅极。
在MOS 管中，栅极与基片之间有一层绝缘的氧化物层，起到了隔离电子的作用。
MOS 管的重要参数包括沟道长度、沟道宽度、氧化层厚度、源极和漏极的注入浓度、电流放大系数、跨导、输入电阻和输出电阻等。
这些参数直接影响了MOS 管的性能和应用领域。
沟道长度和沟道宽度是MOS 管的基本参数，决定了MOS 管的导电能
力和电流密度。
氧化层厚度影响了栅极对沟道的控制能力，进而影响MOS 管的电流放大系数。
源极和漏极的注入浓度决定了MOS 管的跨导和输入电阻，而电流放大系数、跨导和输入电阻则直接影响了MOS 管的放大性能。
输出电阻主要影响MOS 管的功耗和稳定性。
这些参数对MOS 管的性能影响深远。
例如，沟道长度的增加可以提高MOS 管的电流密度，但同时也会增加MOS 管的延迟时间；沟道宽度的增加可以提高MOS 管的电流密度，但同时也会增加MOS 管的功耗。
因此，MOS 管的设计需要根据具体的应用需求，合理选择和调整这些参数。
MOS 管广泛应用于各种电子设备和系统中，如放大器、开关、振荡器、电源管理等。
MOS管参数
MOS管参数MOS管参数说明，在使用 MOS 管设计开关电源或者马达驱动电路的时候，一般都要考虑MOS的导通电阻，最大电压等，最大电流等因素。
MOS管是FET的一种，可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，一般主要应用的为增强型的NMOS管和增强型的PMOS管，所以通常提到的就是这两种。
这两种增强型MOS管，比较常用的是NMOS。
原因是导通电阻小且容易制造。
所以开关电源和马达驱动的应用中，一般都用NMOS。
在MOS管内部，漏极和源极之间会寄生一个二极管。
这个叫体二极管，在驱动感性负载(如马达)，这个二极管很重要，并且只在单个的MOS 管中存在此二极管，在集成电路芯片内部通常是没有的。
MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。
寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免。
MOS 管导通特性导通的意思是作为开关，相当于开关闭合。
NMOS的特性，Vgs 大于一定的值就会导通，适合用于源极接地时的情况(低端驱动)，只要栅极电压达到一定电压（如4V或10V, 其他电压，看手册）就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接 VCC 时的情况(高端驱动)。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
MOS 开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，因而在DS间流过电流的同时，两端还会有电压，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。
选择导通电阻小的 MOS 管会减小导通损耗。
现在的小功率MOS管导通电阻一般在几毫欧，几十毫欧左右MOS在导通和截止的时候，一定不是在瞬间完成的。
MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
mos管的各项参数解释
mos管的各项参数解释：
直流参数：
漏源极直流电阻Rds：表示MOS管在静态时，漏极和源极之间的电阻。
栅极阈值电压Vgs(th)：表示MOS管开启时，栅极和源极之间的电压。
漏源饱和电压Vds(sat)：表示MOS管在饱和区工作时，漏极和源极之间的电压。
交流参数：
跨导gm：表示MOS管的放大倍数，即栅极电压对漏源电流的控制能力。
漏源电容Cds：表示MOS管在静态时，漏极和源极之间的电容。
时间参数：
开态时间ton：表示MOS管从截止状态到饱和导通状态所需的时间。
关态时间toff：表示MOS管从饱和导通状态到截止状态所需的时间。
极限参数：
最大漏源电压Vds(max)：表示MOS管所能承受的最大漏源电压。
最大栅极电压Vgs(max)：表示MOS管所能承受的最大栅极电压。
最大耗散功率Pd(max)：表示MOS管所能承受的最大功率。
MOS管参数解释
M O S管参数解释MOS管介绍在使用MOS管设计开关电源或者马达驱动电路的时候，一般都要考虑MOS的导通电阻，最大电压等，最大电流等因素。
MOSFET管是FET的一种，可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，一般主要应用的为增强型的NM OS管和增强型的PMOS管，所以通常提到的就是这两种。
这两种增强型MOS管，比较常用的是NMOS。
原因是导通电阻小且容易制造。
所以开关电源和马达驱动的应用中，一般都用NMOS。
在MOS管内部，漏极和源极之间会寄生一个二极管。
这个叫体二极管，在驱动感性负载(如马达)，这个二极管很重要，并且只在单个的MOS管中存在此二极管，在集成电路芯片内部通常是没有的。
MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。
寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免。
MOS管导通特性导通的意思是作为开关，相当于开关闭合。
NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况(低端驱动)，只要栅极电压达到一定电压（如4 V或10V,其他电压，看手册）就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况(高端驱动)。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
MOS开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，因而在DS间流过电流的同时，两端还会有电压，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。
选择导通电阻小的MOS管会减小导通损耗。
现在的小功率MOS 管导通电阻一般在几毫欧，几十毫欧左右MOS在导通和截止的时候，一定不是在瞬间完成的。
MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
mos管 ias参数
mos管 ias参数
Mos管的IAS参数包括以下几个主要部分：
1. VDS：漏-源极电压，是指Mosfet的漏-源极的绝对最大值电压，在管子工作时，这两端的电压应力不能超过最大值。
在Mosfet选型时，VDS电压都要降额80%选用。
2. VGS：栅极电压，它是用来控制开关和放大倍数的。
3. ID：漏极电流，指电子设备中通过的电流大小。
4. IDM：最大漏极电流，是衡量Mos管性能的一个重要参数。
5. IAS：饱和漏极电流，是衡量Mos管性能的一个重要参数。
6. EAS：开启电压或阈值电压。
7. PD：功率耗散，指Mos管在一定条件下消耗的功率。
8. TJ：结温，是指Mos管内部晶体的温度。
9. TSTG：贮存温度，是指Mos管贮存时的温度范围。
以上是Mos管IAS参数的主要内容，如需了解更多信息，建议咨询电子工程专家或查阅电子工程相关书籍。
MOS各个参数详解
MOS各个参数详解中电华星应用白皮书八月 30,20161 极限参数:ID :最大漏源电流.是指场效应管正常工作时，漏源间所允许通过的最大电流.场效应管的工作电流不应超过ID .此参数会随结温度的上升而有所减额.IDM :最大脉冲漏源电流.体现一个抗冲击能力，跟脉冲时间也有关系，此参数会随结温度的上升而有所减额.PD :最大耗散功率.是指场效应管性能不变坏时所允许的最大漏源耗散功率.使用时，场效应管实际功耗应小于PDSM 并留有一定余量.此参数一般会随结温度的上升而有所减额.（此参数靠不住）VGS :最大栅源电压.，一般为：-20V~+20VTj :最大工作结温.通常为150 ℃或175 ℃ ，器件设计的工作条件下须确应避免超过这个温度，并留有一定裕量. （此参数靠不住）TSTG :存储温度范围.2 静态参数V(BR)DSS :漏源击穿电压.是指栅源电压VGS 为0 时，场效应管正常工作所能承受的最大漏源电压.这是一项极限参数，加在场效应管上的工作电压必须小于 V(BR)DSS . 它具有正温度特性.故应以此参数在低温条件下的值作为安全考虑. 加负压更好。
△V(BR)DSS/ △ Tj :漏源击穿电压的温度系数，一般为0.1V/ ℃.RDS(on) :在特定的 VGS (一般为 10V )、结温及漏极电流的条件下， MOSFET 导通时漏源间的最大阻抗.它是一个非常重要的参数，决定了 MOSFET 导通时的消耗功率.此参数一般会随结温度的上升而有所增大（正温度特性）. 故应以此参数在最高工作结温条件下的值作为损耗及压降计算.VGS(th) :开启电压(阀值电压).当外加栅极控制电压VGS超过VGS(th) 时，漏区和源区的表面反型层形成了连接的沟道.应用中，常将漏极短接条件下ID 等于1 毫安时的栅极电压称为开启电压.此参数一般会随结温度的上升而有所降低.IDSS :饱和漏源电流，栅极电压 VGS=0 、 VDS 为一定值时的漏源电流.一般在微安级.IGSS :栅源驱动电流或反向电流.由于MOSFET 输入阻抗很大，IGSS 一般在纳安级.、3 动态参数gfs :跨导.是指漏极输出电流的变化量与栅源电压变化量之比，是栅源电压对漏极电流控制能力大小的量度. gfs 与 VGS 的转移关系图如下图所示.Qg :栅极总充电电量.MOSFET 是电压型驱动器件，驱动的过程就是栅极电压的建立过程，这是通过对栅源及栅漏之间的电容充电来实现的，下面将有此方面的详细论述.Qgs:栅源充电电量.Qgd :栅漏充电(考虑到 Miller 效应)电量.Td(on) :导通延迟时间.从有输入电压上升到 10％开始到 VDS 下降到其幅值90％的时间 ( 参考下图 ) .Tr :上升时间.输出电压 VDS 从 90％下降到其幅值 10％的时间.Td(off) :关断延迟时间.输入电压下降到 90％开始到 VDS 上升到其关断电压时 10％的时间.Tf :下降时间.输出电压VDS 从10％上升到其幅值90％的时间( 参考下图 ) .Ciss:输入电容，Ciss= CGD + CGS ( CDS 短路).Coss :输出电容. Coss = CDS +CGD .Crss :反向传输电容. Crss = CGD .最后三个公式非常重要4 雪崩击穿特性参数这些参数是 MOSFET 在关断状态能承受过压能力的指标.如果电压超过漏源极限电压将导致器件处在雪崩状态.EAS :单次脉冲雪崩击穿能量.这是个极限参数，说明MOSFET 所能承受的最大雪崩击穿能量.IAR :雪崩电流.EAR :重复雪崩击穿能量.5 热阻:结点到外壳的热阻.它表明当耗散一个给定的功率时，结温与外壳温度之间的差值大小.公式表达⊿ t = PD* .:外壳到散热器的热阻，意义同上.:结点到周围环境的热阻，意义同上.6 体内二极管参数IS :连续最大续流电流(从源极).ISM :脉冲最大续流电流(从源极).VSD :正向导通压降.Trr :反向恢复时间.Qrr :反向恢复充电电量.Ton :正向导通时间.(基本可以忽略不计).7、一些其他的参数：Iar: 雪崩电流Ear: 重复雪崩击穿能量Eas: 单次脉冲雪崩击穿能量di/dt---电流上升率（外电路参数）dv/dt---电压上升率（外电路参数）ID(on)---通态漏极电流IDQ---静态漏极电流（射频功率管）IDS---漏源电流IDSM---最大漏源电流IDSS---栅-源短路时，漏极电流IDS(sat)---沟道饱和电流（漏源饱和电流）IG---栅极电流（直流）IGF---正向栅电流IGR---反向栅电流IGDO---源极开路时，截止栅电流IGSO---漏极开路时，截止栅电流IGM---栅极脉冲电流IGP---栅极峰值电流IF---二极管正向电流IGSS---漏极短路时截止栅电流IDSS1---对管第一管漏源饱和电流IDSS2---对管第二管漏源饱和电流Iu---衬底电流Ipr---电流脉冲峰值（外电路参数）gfs---正向跨导Gp---功率增益Gps---共源极中和高频功率增益GpG---共栅极中和高频功率增益GPD---共漏极中和高频功率增益ggd---栅漏电导gds---漏源电导K---失调电压温度系数Ku---传输系数L---负载电感（外电路参数）LD---漏极电感Ls---源极电感rDS---漏源电阻rDS(on)---漏源通态电阻rDS(of)---漏源断态电阻rGD---栅漏电阻rGS---栅源电阻Rg---栅极外接电阻（外电路参数）RL---负载电阻（外电路参数）R(th)jc---结壳热阻R(th)ja---结环热阻PD---漏极耗散功率PDM---漏极最大允许耗散功率PIN--输入功率POUT---输出功率PPK---脉冲功率峰值（外电路参数）Tj---结温Tjm---最大允许结温Ta---环境温度Tc---管壳温度Tstg---贮成温度VGSF--正向栅源电压（直流）VGSR---反向栅源电压（直流）VDD---漏极（直流）电源电压（外电路参数）VGG---栅极（直流）电源电压（外电路参数）Vss---源极（直流）电源电压（外电路参数）V（BR）GSS---漏源短路时栅源击穿电压VDS(on)---漏源通态电压VDS(sat)---漏源饱和电压VGD---栅漏电压（直流）Vsu---源衬底电压（直流）VDu---漏衬底电压（直流）VGu---栅衬底电压（直流）Zo---驱动源内阻η---漏极效率（射频功率管）Vn---噪声电压aID---漏极电流温度系数ards---漏源电阻温度系数二、在应用过程中，以下几个特性是经常需要考虑的:1、 V ( BR ) DSS 的正温度系数特性.这一有异于双极型器件的特性使得其在正常工作温度升高后变得更可靠.但也需要留意其在低温冷启机时的可靠性.2、 V ( GS) th 的负温度系数特性.栅极门槛电位随着结温的升高会有一定的减小.一些辐射也会使得此门槛电位减小，甚至可能低于0 电位.这一特性需要工程师注意MOSFET 在此些情况下的干扰误触发，尤其是低门槛电位的MOSFET 应用.因这一特性，有时需要将栅极驱动的关闭电位设计成负值(指 N 型， P 型类推)以避免干扰误触发.阈值电压是负温度系数。
MOSFETMOS管特性参数的理解
MOSFETMOS管特性参数的理解1. 阈值电压（Vth）：阈值电压是指在MOSFET导通和截止之间的临界电压。
当控制电压（即栅极电压）高于阈值电压时，MOSFET开始导通。
阈值电压的大小取决于MOSFET的工艺参数和材料选择。
2. 饱和区电流（Idsat）：饱和区电流是指MOSFET处于饱和状态时的最大电流。
在饱和区，MOSFET的电流与栅极电压成正比，但受到其他因素如通道长度调制等的影响。
饱和区电流可以通过MOSFET的数据手册或特性曲线图获得。
3. 亚阈值摆幅（Subthreshold Swing）：亚阈值摆幅是指当MOSFET处于亚阈值区时，栅极电压与漏极电流之间的关系。
亚阈值摆幅较小的MOSFET具有更好的亚阈值性能，即更低的静态功耗和更好的低功耗运行能力。
4. 转导电导（Transconductance）：转导电导是指MOSFET的输出电流与输入电压之间的比率。
它表示了MOSFET的放大能力和响应速度。
转导电导越大，MOSFET的放大能力越强。
5. 压降（Voltage Drop）：压降是指MOSFET在导通状态下的漏极电压与源极电压之间的差值。
压降取决于MOSFET的导通电流和内阻。
较小的压降意味着更高的效率和更少的能量损耗。
6. 开关速度（Switching Speed）：开关速度是指MOSFET从导通到截止（或相反）的响应时间。
它取决于MOSFET的内部电容和导通电阻等因素。
较快的开关速度可提高MOSFET的开关效率和响应性能。
7. 漏电流（Leakage Current）：漏电流是指MOSFET在截止状态下的微弱电流。
漏电流可能会导致功耗增加和电路稳定性下降。
较小的漏电流意味着更低的功耗和更好的截止特性。
8. 最大耐压（Maximum Voltage）：最大耐压是指MOSFET可以承受的最大电压。
超过最大耐压可能导致器件损坏或击穿。
因此，在设计中需要确保操作电压不超过MOSFET的最大耐压。
mos管技术参数
mos管技术参数摩斯管（Metal-Oxide-Semiconductor，简称MOS）是一种半导体器件，广泛应用于集成电路中。
它的技术参数对于器件的性能和稳定性起着重要的作用。
本文将从不同方面介绍摩斯管的技术参数。
1. 硅基材料摩斯管的基础材料是硅。
硅是一种常见的半导体材料，具有良好的导电性和绝缘性。
摩斯管的性能很大程度上取决于硅基材料的质量。
硅的纯度、晶体结构、掺杂浓度等参数都会对摩斯管的电学特性产生影响。
2. 绝缘层厚度摩斯管的绝缘层是由氧化物构成的，通常是二氧化硅。
绝缘层的厚度对摩斯管的性能有着重要影响。
较厚的绝缘层可以提高摩斯管的绝缘性能，减小漏电流，但也会增加电荷传输的复杂性。
因此，在设计摩斯管时需要权衡绝缘层厚度与性能要求之间的关系。
3. 门电压摩斯管的门电压是指施加在摩斯管栅极上的电压。
门电压对摩斯管的电流特性有着重要影响。
当门电压低于摩斯管的阈值电压时，摩斯管处于截止状态；当门电压高于阈值电压时，摩斯管处于饱和状态。
因此，在摩斯管的设计中，需要根据实际需求选择合适的门电压。
4. 漏电流摩斯管的漏电流是指在摩斯管截止状态下流过的微弱电流。
漏电流是摩斯管的重要指标之一，它直接影响着摩斯管的功耗和稳定性。
较小的漏电流可以降低功耗，提高器件的稳定性。
因此，在摩斯管的设计中，需要通过优化材料、结构等手段尽量降低漏电流。
5. 开关速度摩斯管的开关速度是指摩斯管从截止状态到饱和状态的转换时间。
开关速度是摩斯管的重要性能指标之一，它直接影响着摩斯管在数字电路中的应用。
较快的开关速度可以提高电路的工作频率，实现更高的数据处理能力。
6. 噪声系数摩斯管的噪声系数是指摩斯管引入电路中的噪声水平。
较低的噪声系数可以提高电路的信噪比和灵敏度。
因此，在摩斯管的设计中，需要通过优化材料和结构等手段尽量降低噪声系数。
7. 工作温度摩斯管的工作温度是指摩斯管能够正常工作的温度范围。
摩斯管的工作温度受到材料和结构的限制。
mos管重要参数
mos管重要参数【原创实用版】目录1.MOS 管的概述2.MOS 管的重要参数2.1 沟道长度2.2 沟道宽度2.3 氧化层厚度2.4 源极和漏极的注入浓度2.5 电场强度2.6 迁移率2.7 传输特性正文MOS 管，全称为金属 - 氧化物 - 半导体场效应管，是一种广泛应用于集成电路中的半导体器件。
在集成电路设计中，了解和掌握 MOS 管的各项性能参数至关重要。
下面，我们将详细介绍 MOS 管的几个重要参数。
首先，沟道长度（Channel Length）是 MOS 管的一个重要参数。
它决定了 MOS 管的电流放大系数和输入电阻。
通常情况下，沟道长度越短，电流放大系数越大，输入电阻越小。
其次，沟道宽度（Channel Width）也是一个重要参数。
它直接影响到 MOS 管的电流容量。
沟道宽度越宽，MOS 管的电流容量越大。
再来，氧化层厚度（Oxide Layer Thickness）对于 MOS 管的性能也有很大影响。
氧化层厚度过薄，会导致栅极和沟道之间的漏电流增大，影响 MOS 管的性能。
而过厚的氧化层则会降低栅极对沟道的控制能力。
此外，源极和漏极的注入浓度（Source and Drain Injection Concentration）也会影响 MOS 管的性能。
适当的注入浓度可以提高 MOS 管的电流放大系数和输入电阻。
电场强度（Electric Field Intensity）是另一个重要参数。
它决定了 MOS 管的栅极对沟道的控制能力。
电场强度越大，栅极对沟道的控制能力越强，但同时也会增加漏电流。
迁移率（Mobility）是 MOS 管的一个重要性能指标，它决定了电子在电场作用下的漂移速度。
迁移率越大，电子的漂移速度越快，从而提高了 MOS 管的响应速度。
最后，传输特性（Transfer Characteristics）是描述 MOS 管电流与电压之间关系的重要参数。
通过研究 MOS 管的传输特性，可以了解 MOS 管的工作状态和性能。
MOS管参数详解
MOS管参数详细解读第一部分最大额定参数最大额定参数，所有数值取得条件(Ta=25℃)VDSS 最大漏-源电压在栅源短接，漏-源额定电压(VDSS)是指漏-源未发生雪崩击穿前所能施加的最大电压。
根据温度的不同，实际雪崩击穿电压可能低于额定VDSS。
关于V(BR)DSS的详细描述请参见静电学特性.VGS 最大栅源电压VGS额定电压是栅源两极间可以施加的最大电压。
设定该额定电压的主要目的是防止电压过高导致的栅氧化层损伤。
实际栅氧化层可承受的电压远高于额定电压，但是会随制造工艺的不同而改变，因此保持VGS在额定电压以内可以保证应用的可靠性。
ID - 连续漏电流ID定义为芯片在最大额定结温TJ(max)下，管表面温度在25℃或者更高温度下，可允许的最大连续直流电流。
该参数为结与管壳之间额定热阻RθJC和管壳温度的函数：ID中并不包含开关损耗，并且实际使用时保持管表面温度在25℃（Tcase）也很难。
因此，硬开关应用中实际开关电流通常小于ID 额定值@ TC = 25℃的一半，通常在1/3～1/4。
补充，如果采用热阻JA的话可以估算出特定温度下的ID，这个值更有现实意义。
IDM -脉冲漏极电流该参数反映了器件可以处理的脉冲电流的高低，脉冲电流要远高于连续的直流电流。
定义IDM的目的在于：线的欧姆区。
对于一定的栅-源电压，MOSFET导通后，存在最大的漏极电流。
如图所示，对于给定的一个栅-源电压，如果工作点位于线性区域内，漏极电流的增大会提高漏-源电压，由此增大导通损耗。
长时间工作在大功率之下，将导致器件失效。
因此，在典型栅极驱动电压下，需要将额定IDM设定在区域之下。
区域的分界点在Vgs和曲线相交点。
因此需要设定电流密度上限，防止芯片温度过高而烧毁。
这本质上是为了防止过高电流流经封装引线，因为在某些情况下，整个芯片上最“薄弱的连接”不是芯片，而是封装引线。
考虑到热效应对于IDM的限制，温度的升高依赖于脉冲宽度，脉冲间的时间间隔，散热状况，RDS(on)以及脉冲电流的波形和幅度。
MOS管全参数详解及驱动电阻选择

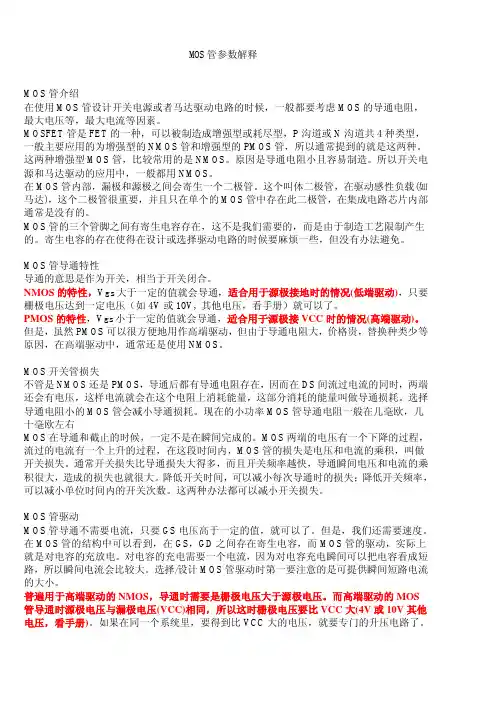

MOS管参数解释MOS管介绍在使用MOS管设计开关电源或者马达驱动电路的时候，一般都要考虑MOS的导通电阻，最大电压等，最大电流等因素。
MOSFET管是FET的一种，可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，一般主要应用的为增强型的NMOS管和增强型的PMOS管，所以通常提到的就是这两种。
这两种增强型MOS管，比较常用的是NMOS。
原因是导通电阻小且容易制造。
所以开关电源和马达驱动的应用中，一般都用NMOS。
在MOS管内部，漏极和源极之间会寄生一个二极管。
这个叫体二极管，在驱动感性负载(如马达)，这个二极管很重要，并且只在单个的MOS管中存在此二极管，在集成电路芯片内部通常是没有的。
MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。
寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免。
MOS管导通特性导通的意思是作为开关，相当于开关闭合。
NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况(低端驱动)，只要栅极电压达到一定电压（如4V或10V, 其他电压，看手册）就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况(高端驱动)。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
MOS开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，因而在DS间流过电流的同时，两端还会有电压，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。
选择导通电阻小的MOS管会减小导通损耗。
现在的小功率MOS管导通电阻一般在几毫欧，几十毫欧左右MOS在导通和截止的时候，一定不是在瞬间完成的。
MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
通常开关损失比导通损失大得多，而且开关频率越快，导通瞬间电压和电流的乘积很大，造成的损失也就很大。

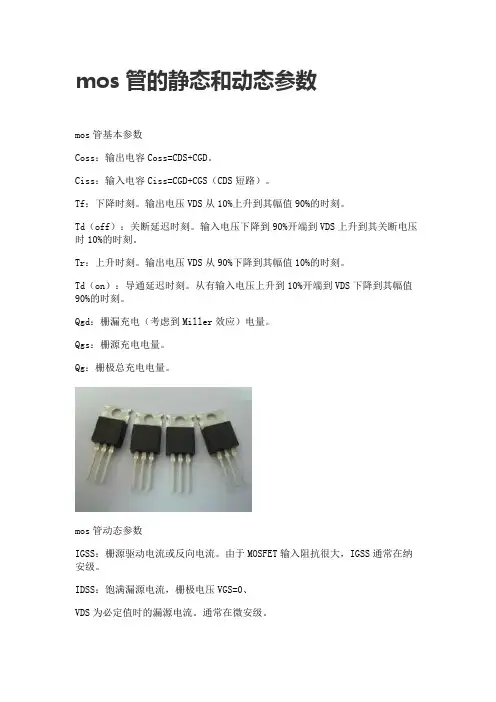

mos动态参数
mos动态参数
mos管的动态参数包括以下几种：
1. 输入电容Ciss：由栅源间的电容CGD和CGS（当CDS短路时）组成。
2. 输出电容Coss：由漏源间的电容CDS和CGD组成。
3. 传输电容Crss：等于CGD。
4. 栅源充电电量Qgs：栅极电压的建立过程是通过栅源及栅漏之间的电容充电来实现的，这是电压型驱动器件的特性。
5. 栅漏充电电量Qgd：考虑到Miller效应。
6. 动态参数gfs：跨导，指漏极输出电流的变化量与栅源电压变化量之比，是栅源电压对漏极电流控制能力大小的量度。
7. 导通延迟时间Td(on)：从有输入电压上升到10%开端到VDS下降到其幅值90%的时刻。
8. 关断延迟时间Td(off)：输入电压下降到90%开端到VDS上升到其关断电压时10%的时刻。
9. 上升时刻Tr：输出电压VDS从90%下降到其幅值10%的时刻。
10. 下降时刻Tf：输出电压VDS从10%上升到其幅值90%的时刻。
以上是mos管的基本参数，如需更多参数或更专业的解释，建议咨询电子专业技术人员或查阅电子专业书籍。
