钢筋混凝土框排架结构
钢筋混凝土超长框、排架结构温度作用非线性研究
（． １ 同济大学结构工程 与防灾研究所 ， 上海 ２ ０ ９ ；． ００ ２ ２ 上海 中建建筑设计 院有限公司 ， 上海 ２０ ２ ） ０ １２
摘
要
在既有 理论 和 分析 方法 的基 础 上 ，， ｆ ｉ 用通 用有 限元 分析 软件 Ａ Ｓ Ｓ对一 典型 的钢 筋混凝 土 超 ４ ＮＹ
超 长框排 架结构 ，温度应 力 ， 线性 分析 非
长框排 架结构 工程 实例进 行 非线性 分析 ， 示 了该种 结构 的温度 应 力和 变形特征 ， 揭 可供 实际工程 参考 。
关键 词
Ｎｏ ｌ ｅ ｒ Ａｎ ｌ ｓｓ ｏ ｅ ｍ ａ ｔ ｅ ｓ ａ ｄ Ｄｅ ｏ ｍ ａ ｉ ｎ ｆ ｒ ａ ｅ ・ ｎ ｎ ｉ ａ ａ ｙ ｉ ｆＴｈ ｒ ｌＳ ｒ ｓ ｎ ｆ ｒ ｔｏ ｏ Ｏｖ ｒ Ｌｏ ｇ ｎ ｎ Ｒｅｎ ｏ ｃ ｄ Ｃｏ ｃ ｅ ｅ Ｆｒ ｍ ｅ Ｓ ｒ ｃ ｕ ｅ ｉ ｆ ｒ ｅ ｎ ｒ ｔ ａ ｔ ｕ ｔБайду номын сангаасｒ
计算值 过 大 的原 因一 方 面是建 筑物 的温度 场分 布
１ 前
言
等参数难以合理确定 ； 另一方面是混凝 土材料既
有徐变 和应 力松 驰 ， 又有 塑 性 变 形 和 混凝 土开 裂
随着 国民经 济建 设 的发 展 ， 国大 型公 用 建 我 筑的需 求 量 逐 年 增 长 。基 于 功 能 和 外 观 上 的需 要， 建筑 师往 往希 望 在 这类 建 筑 设 计 中不设 或者 少 设伸缩 缝 ， 致使 结构长 度 超过 １０ｍ、 面 面积 ０ 平
计 时需要 考虑 的重要 因素 。
开裂及 钢筋 屈服 等影 响 因素 ； 根 据承 载 力 极 限 并 状态 和正 常使用 极 限状 态 的设 计 要 求 ， 这 种 结 对

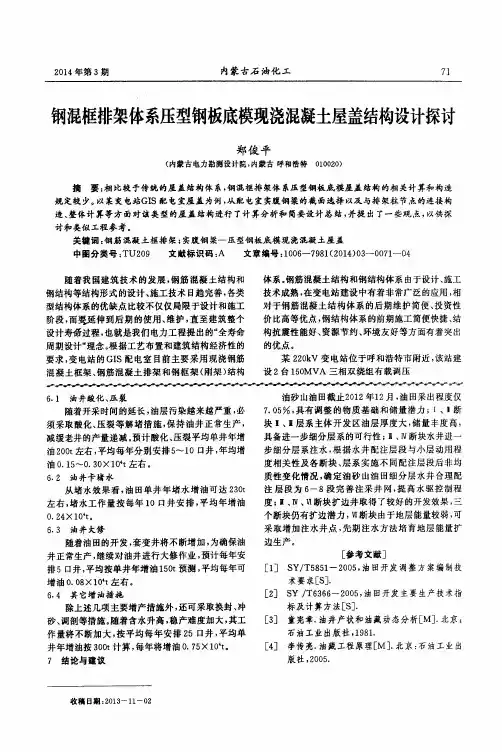

钢混框排架体系压型钢板底模现浇混凝土屋盖结构设计探讨
2014年第3期内蒙古石油化工71钢混框排架体系压型钢板底模现浇混凝土屋盖结构设计探讨郑俊平(内蒙古电力勘测设计院，内蒙古呼和浩特010020)摘要：相比较于传统的屋盖结构体系，钢混框排架体系压型钢板底模屋盖结构的相关计算和构造规定较少。
以某变电站G I S配电室屋盖为例，从配电室实腹钢梁的截面选择以及与排架柱节点的连接构造、整体计算等方面对该类型的屋盖结构进行了计算分析和简要设计总结，并提出了一些观点，以供探讨和类似工程参考。
关键词：钢筋混凝土框排架；实腹钢梁一压型钢板底模现浇混凝土屋盖中图分类号：T U209文献标识码：A文章编号：1006--7981(2014)03—0071一04随着我国建筑技术的发展，钢筋混凝土结构和钢结构等结构形式的设计、施工技术日趋完善，各类型结构体系的优缺点比较不仅仅局限于设计和施工阶段，而翌延伸到后期的使用、维护，直至建筑整个设计寿命过程，也就是我们电力工程提出的“全寿命周期设计“理念。
根据工艺布置和建筑结构经济性的要求，变电站的G I S配电室目前主要采用现浇钢筋混凝土框架、钢筋混凝土排架和钢框架(刚架)结构体系。
钢筋混凝土结构和钢结构体系由于设计、施工技术成熟，在变电站建设中有着非常广泛的应用，相对于钢筋混凝土结构体系的后期维护简便、投资性价比高等优点，钢结构体系的前期施工简便快捷、结构抗震性能好、资源节约、环境友好等方面有着突出的优点。
某220kV变电站位于呼和浩特市附近，该站建设2台150M V A三相双绕组有载调压护扁_赢_雨_商_禹_商_氐l，峨_m_商__h_电_，电_，瓢_∥龟l声、_，^_—hl_、，屯l，电l，屯_庐、l，吼—hl，鱼_—^_—h_，^_氏—屯_—h_愚_—^_，气_—^户、^凤l，氟肉_声掣霸扩叫两耐吼护倒毋、岔口6．1油井酸化、压裂随着开采时间的延长，油层污染越来越严重，必须采取酸化、压裂等解堵措施，保持油井正常生产，减缓老井的产量递减。

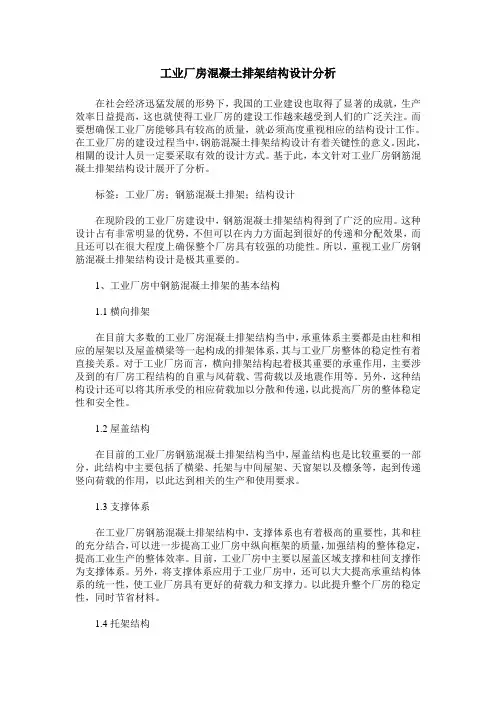

工业厂房混凝土排架结构设计分析
工业厂房混凝土排架结构设计分析在社会经济迅猛发展的形势下，我国的工业建设也取得了显著的成就，生产效率日益提高，这也就使得工业厂房的建设工作越来越受到人们的广泛关注。
而要想确保工业厂房能够具有较高的质量，就必须高度重视相应的结构设计工作。
在工业厂房的建设过程当中，钢筋混凝土排架结构设计有着关键性的意义。
因此，相關的设计人员一定要采取有效的设计方式。
基于此，本文针对工业厂房钢筋混凝土排架结构设计展开了分析。
标签：工业厂房；钢筋混凝土排架；结构设计在现阶段的工业厂房建设中，钢筋混凝土排架结构得到了广泛的应用。
这种设计占有非常明显的优势，不但可以在内力方面起到很好的传递和分配效果，而且还可以在很大程度上确保整个厂房具有较强的功能性。
所以，重视工业厂房钢筋混凝土排架结构设计是极其重要的。
1、工业厂房中钢筋混凝土排架的基本结构1.1横向排架在目前大多数的工业厂房混凝土排架结构当中，承重体系主要都是由柱和相应的屋架以及屋盖横梁等一起构成的排架体系，其与工业厂房整体的稳定性有着直接关系。
对于工业厂房而言，横向排架结构起着极其重要的承重作用，主要涉及到的有厂房工程结构的自重与风荷载、雪荷载以及地震作用等。
另外，这种结构设计还可以将其所承受的相应荷载加以分散和传递，以此提高厂房的整体稳定性和安全性。
1.2屋盖结构在目前的工业厂房钢筋混凝土排架结构当中，屋盖结构也是比较重要的一部分，此结构中主要包括了横梁、托架与中间屋架、天窗架以及檩条等，起到传递竖向荷载的作用，以此达到相关的生产和使用要求。
1.3支撑体系在工业厂房钢筋混凝土排架结构中，支撑体系也有着极高的重要性，其和柱的充分结合，可以进一步提高工业厂房中纵向框架的质量，加强结构的整体稳定，提高工业生产的整体效率。
目前，工业厂房中主要以屋盖区域支撑和柱间支撑作为支撑体系。
另外，将支撑体系应用于工业厂房中，还可以大大提高承重结构体系的统一性，使工业厂房具有更好的荷载力和支撑力。
6-钢筋混凝土框排架结构
一般规定
• 框排架结构的排架柱选型，应符合下列规定： • 1 应根据截面高度不同采用矩形、工字形截面柱或 斜腹杆双肢柱，不应采用薄壁工字形柱、腹板开孔工 字形柱或预制腹板的工字形柱。 • 2 采用工字形截面柱时，柱底至室内地坪以上 500mm高度范围内、阶形柱的上柱和牛腿处的各柱段， 均应采用矩形截面。 • 3 山墙抗风柱可采用矩形、工字形截面钢筋混凝土 柱，亦可采用Ｈ形钢柱。当排架跨较高时，宜设置山 墙抗风梁。
一般规定
• 框架-抗震墙中的抗震墙基础，应有良好的整体性和 抗转动的能力。 • 楼梯间应符合下列规定： • 1 宜采用现浇钢筋混凝土楼梯。 • 2 对于框排架结构，楼梯间的布置不应导致结构平 面特别不规则；楼梯构件与主体结构整浇时，应计入 楼梯构件对地震作用及其效应的影响，应进行楼梯构 件的抗震承载力验算；宜采取减少楼梯构件对主体结 构刚度影响的构造措施。 • 3 楼梯间两侧填充墙与柱之间应加强拉结。
计算
• 以下只将规范中精简出来讲解，具体的公 式及计算请详见《构筑物抗震设计规范》 第六章第二节。
计算
• 6度时，不规则、建造于Ⅳ类场地上较高的以及7度~9 度时的框排架结构，应按《构筑物抗震设计规范》第 5章多遇地震的规定进行水平、竖向地震作用和地震 作用效应计算。 • 框排架结构应按空间结构模型计算地震作用，且应符 合下列要求： • 1 复杂框排架结构进行多遇地震作用下的内力和变 形分析时，应采用不少于两个不同的力学模型，并应 对其计算结果进行分析比较。 • 2 框排架结构不规则时，应符合《构筑物抗震设计 规范》第3.4.6、3.4.7条的规定。
一般规定
• 采用框架-抗震墙时，抗震墙底部加强部位的范围， 应符合下列要求： • 1 底部加强部位的高度，应从地下室顶板算起。 • 2 房屋高度大于24m时，底部加强部位的高度可取 底部两层和墙体总高度的1/10的较大值；房屋高度不 大于24m时，底部加强部位可取底部一层。 • 3 当结构计算嵌固端位于地下一层底板或以下时， 底部加强部位尚应向下延伸到计算嵌固端。
什么是框架结构、排架结构,它们之间有什么关系和区别
什么是框架结构、排架结构，它们之间有什么关系和区别框架结构框架结构住宅是指以钢筋混凝土浇捣成承重梁柱，再用预制的加气混凝土、膨胀珍珠岩、浮石、蛭石、陶烂等轻质板材隔墙分户装配成而的住宅。
适合大规模工业化施工，效率较高，工程质量较好。
框架结构由梁柱构成，构件截面较小，因此框架结构的承载力和刚度都较低，它的受力特点类似于竖向悬臂剪切梁，楼层越高，水平位移越慢，高层框架在纵横两个方向都承受很大的水平力，这时，现浇楼面也作为梁共同工作的，装配整体式楼面的作用则不考虑，框架结构的墙体是填充墙，起围护和分隔作用，框架结构的特点是能为建筑提供灵活的使用空间，但抗震性能差。
排架结构排架的结构。
排架的组成是以柱子，两边的柱子，有一个屋架支撑在柱子上，形成了这样的一排，下面又是一排，在这两排上面上屋架之间放上一个板子形成个空架连续的房子。
排架的特点：是在自身的平面内承载力和刚度都较大，而排架间的承载能力则较弱，通常在两个支架之间应该加上相应的支撑，避免风和载的一个推动，发生侧向的移动。
适合用于单层的工业厂房。
一)排架结构建筑物的构成排架结构建筑物（单层厂房）主要由以下部分组成：1．屋盖。
起围护和承重双重作用。
包括屋面板、天窗架、屋架等。
2．吊车梁。
吊车梁位于吊车行走轨道下部，支承在柱子牛腿上，承受吊车荷载(包括吊车起吊重物、吊车运行时的移动集中竖向荷载，以及吊车制动时所产生的纵向和横向水平荷载)并传至柱子，再通过柱子把吊车荷载传到基础。
3．柱子。
是排架建筑的主要承重构件，它承受屋盖传来的荷载、吊车梁上传来的荷载、墙梁传来的上部墙体重量等荷载以及外墙传来的风荷载。
4．基础。
基础由杯形基础和基础梁组成。
杯形基础用以支撑柱子和基础梁，并把荷载传给地基。
基础梁两端安装在杯形基础上，并把梁上部托着的外墙重量传给杯形基础。
5．支撑。
包括屋架支撑、天窗架支撑、柱间支撑。
它的主要作用是加强厂房结构的空间刚度和稳定性；同时起传递风荷载和吊车水平荷载的作用，在地震区尚能传递纵向地震作用力。
混凝土框排架结构可靠性鉴定与减振加固分析
引言近年来，国家冶金企业生产能力不断提高，但我国炼钢工业厂房不安全使用的情况频频出现[1]，部分在役的混凝土结构厂房也存在抗震设防标准较低等问题。
随着设备运行频率的增加、地震等作用因素，传统的混凝土结构厂房易发生意外倒塌事故，影响厂房结构的安全性和抗震性能。
因此在提高厂房车间主体结构抗震性能的同时，须对既有车间可靠性进行检测鉴定[2-3]，并依据鉴定结果对不满足抗震设防要求的车间进行适当加固[4-8]，混凝土框排架结构可靠性鉴定与减振加固分析李 刚1,2易 鑫1,2潘志成3,4单晓菲5刘 敏6朱 芳11. 湖南华城检测技术有限公司 湖南 长沙 4100172. 湖南中腾土木工程技术有限公司 湖南 长沙 4100173. 中国水利水电第八工程局有限公司 湖南 长沙 4100044. 中电建池州长智建工有限公司 安徽 池州 2471005. 湖南中力结构设计事务所有限公司 湖南 长沙 4100176. 岳阳市规划勘测设计院有限公司 湖南 岳阳 414000摘 要：本文针对某炼铁厂厂房主体框排架混凝土结构在使用过程中存在质量缺陷和设备振动等问题，为评估其使用安全性，通过对承受荷载、结构缺陷检查、强度检测及钢筋配置等进行现场调查，运用PKPM软件验算结构承载力，结合结构检测鉴定，计算分析结构的固有频率、阻尼比和动力测试，对该工程进行了结构可靠性评定。
结果表明：针对承载力不足的梁柱构件，可采用粘贴碳纤维布和增大截面法进行加固处理；针对动速度峰值超过安全允许限值，可采用布置谐调阻尼器的方式进行减振处理；加固后结构的承载力得到显著提升，结构减振取得良好效果。
本文提出的此类混凝土结构厂房安全性鉴定与评估方法和加固处理的建议，为类似工程的可靠性评估与减震加固提供了参考。
关键词：结构安全；可靠性鉴定；动力测试；减振加固Reliability Evaluation and Vibration Reduction Reinforcement Analysis of Concrete Frame Bent Structure Abstract: This paper focuses on the quality defects and equipment vibration of the main frame and truss concrete structure of a certain ironmaking plant during use. To evaluate its safety, the article conducts on the load-bearing capacity, structural defect inspection, strength testing, and steel reinforcement configuration on-site investigations, uses PKPM software to verify the structural bearing capacity, and conducts structural inspections to calculate and analyze the natural frequency, damping ratio, and dynamic testing of the structure, evaluates the structural reliability of the project. The results indicate that for beam and column components with insufficient bearing capacity, reinforcement treatment can be carried out by pasting carbon fiber cloth and increasing the cross-section method; for beam and column components with peak dynamic speed exceeding the safe allowable limit, vibration reduction can be achieved by arranging harmonic dampers; the bearing capacity of the reinforced structure has been significantly improved, and the vibration reduction of the structure has achieved good results. It proposes a safety identification and evaluation method for this type of concrete structure factory building, and provides suggestions for reinforcement treatment, which can provide a reference for reliability evaluation and seismic reinforcement of similar projects.Key words: Structural safety; reliability identification; power testing; vibration reduction reinforcement收稿日期：2023-11-14第一作者：李刚，1985年生，硕士，主要从事结构检测鉴定与加固相关研究工作，E-mail：****************通信作者：潘志成，1991年生，博士，主要从事装配式建筑建造关键技术应用相关工作，E-mail：**********************项目信息：安徽省住房城乡建设科学技术计划项目（2023-YF-112） ；安徽省重点研究与开发计划项目（2022o07020003）；池州市贵池区科技计划项目（GCKJ202210）以提高结构的抗震性能，这样不仅保证了厂房的安全使用，而且能避免造成人员伤亡。
钢筋混凝土框排架结构设计中的问题分析 姜小铁
钢筋混凝土框排架结构设计中的问题分析姜小铁摘要：伴随着我国经济的高速发展，工业厂房建筑项目越来愈多。
在我国工业厂房建设中，经常使用的一种结构是钢筋混凝土框排架结构，本文就钢筋混凝土框排架结构设计中应该注意的问题做详细讨论，以供业内人士参考。
关键词：钢筋混凝土；框排架；结构设计；问题分析引言近几年，工业厂房设计中，比较注重排框架结构的应用，目的是满足工业厂房的需求，框排架结构具有稳定的支撑作用，增加了厂房的跨度，工业发展中，根据自身的情况，规划好厂房框排架的结构设计，满足现代化工及环保的基本需求。
1框排架结构设计基本原则（1）计算简图选择要合乎结构实际受力形态的要求在选择框排架结构设计的计算简图时，工程设计者必须从全面分构件受力特点方面入手，对整个结构体系传力路径进行把控，使得计算简图与结构体系实际受力特点，传力路径相一致。
这是结构分析计算结果准确性的基础。
（2）选择合理的结构方案选择合理的结构方案，对整个工程的安全，经济具有重大影响，在进行结构设计的过程中，必须对结构形式、结构体系进行选择，明确结构构件的受力状况，将传力设计简洁化。
在面对单元结构相同的情况时，应该着重保证整体的一致性，另外，还需兼顾施工环境以及现场地质状况、基建施工材料、材料供应等施工及采购因素。
合理的结构方案应是受力明确，传力路径简单；安全经济，便于施工操作。
2框排架结构体系的特点采用框排架结构体系进行设计的厂房具有平面布局灵活、可利用空间多的特点，这种结构对于设备布置限制小，可充分利用空间大，，企业完全可以根据自己生产和经营的需求设计出符合企业要求的平面布局。
这种结构所使用的材料是高强度、高硬度的承重材料，所以整个房屋结构的承载力相当强，具有良好的延展性可以抵抗大部分的强外力所带来的变形。
但是值得注意的是，这种结构的房屋的整体侧向刚度较小，所以如果受到来自水平方向的强外力作用时会出现较大的侧向变形现象，常见的形变类型有剪刀型变形，这种变形会影响到厂房的正常使用，所以在框排架结构下设计的房屋不会太高。
钢筋混凝土框排架结构体系的设计分析
钢筋混凝土框排架结构体系的设计分析摘要：北京地铁某联合检修库采用了钢筋混凝土框排架结构体系。
通过对实际工程进行理论分析和不同的模型对比计算，阐述了钢筋混凝土框排架结构体系设计过程，总结了框排架结构的抗震设计要点。
关键词：钢筋混凝土框排架结构; 钢支撑-混凝土框架结构; 扭转耦联效应; 双向水平地震作用;Abstract：The reinforced concrete frame-bent structure system is adopted in a joint inspection and repair depot of Beijing metro. Based on the theoretical analysis of practical projects and the comparative calculation of different models, this paper expounds the design process of reinforced concrete frame-bent structure system, and summarizes the key points of seismic design of frame-bent structure.Keyword：reinforced concrete frame-bent structure; steel brace and concrete frame structure; torsional coupling effect; bi-directional horizontal seismic action;1、工程概况北京地铁某联合检修库，基本烈度8度0.20g，第一组。
场地土类别Ⅱ类，特征周期Tg=0.35s，抗震设防类别丙类。
纵向柱距6.0m，跨度为12m、18m、15m，总宽45.48m，总长270.30m。
钢筋混凝土框排架结构动力特性的试验研究及有限元分析
作 为主 要 的结构 形 式被 经 常 应 用 。相 应 的 生产 工 艺需 要 造成 该 结 构体 系 布 置 复杂 ，火力发 电厂是重要的生命线工程 ，理应具有较好的抗震性能和较高 的 抗 震 等 级 ， 随着 各 行业 自动 化 水 平 的提 高 ，火 力 发 电厂主 厂 房 及 单机 容 量不 断增 大 ，厂 房 的 高瘦 、 跨 度 、相 邻 结 构高 度 差也 随之 增大 ，对 整 体 结构 的抗 震 性 能不 利 。 因此 ，为 了确 保 发 电厂 主厂 房 的安全 ， 对钢 筋 混凝土 框排 架 结构 体 系在地 震 作用 下 的动力 反应 进行研 究 尤 为重要 。 结 构 的动 力 特 性 是 进 行 建 筑 物 抗 震 设计 的 重要 参 数 ，它 综 合 反 映 了整 体 结 构 的质 量 、刚 度 分布 情 况 。作 者 以 已投 产 的单 机容 量 ６ ０Ｍｗ 机 组 的山东 省某 电厂 三 期工程 钢 筋 混凝 土框 排架 主厂 房为 原型 ，对 ０ 大 型火 力 发 电厂 钢 筋混 凝 土 主 厂房 横 向框 排架 结构 体 系 的动 力特 性 进 行试 验 研 究 及有 限元分 析 ， 以了 解
器 ，信 号采 集处 理 分析 系 统 为Ｉ ＮＶ３ ６ 。 ０型
试 采 用锤 击 法 引起 振 动 ，锤 击 ３ 次 ，取 平 均 值 。捶 击 点位 于 ４０ ０ 处 ，拾 振 器 沿 柱 高布 置 ，框 ０ ．０ 高
收 稿 日期 ： ０００ －１ ２ １－２ １
作者 简介：白晓￣（９ ６） 河南洛阳人 ， ｙ１７ 一， － 女， 博士， 讲师， 主要从事结构抗震及地基基础 方面的研究．
中图 分类号 ： Ｕ １ ．１ Ｔ ３ ４ Ｉ
文献标识码 ： 文章编号： ６４５ ４ （０ ０Ｏ ．０ ９０ Ａ １７ ０ ３２ １ ）２０ １－５
钢筋混凝土框排架结构设计中的问题分析
钢筋混凝土框排架结构设计中的问题分析摘要：本文主要针对钢筋混凝土框排架结构设计工作展开分析，思考了钢筋混凝土框排架结构设计的相关问题，对其中的关键点和设计的要点进行了分析，提出了一些建议，可供今后参考和借鉴。
关键词：钢筋混凝土；框排架结构；设计；问题前言目前，钢筋混凝土框排架结构设计还存在不少问题，很多时候是因为没有把握好钢筋混凝土框排架结构设计的要点和思路，没有采取更好的设计的措施，所以，我们一定要进一步分析钢筋混凝土框排架结构设计。
1、钢筋混凝土框排架结构上面是排架结构下面是框架结构或右边是排架结构左边是框架结构的形式构成了框排架的整体结构，在框排架结构的设计过程中，不仅要满足框架结构的必要要求，排架结构的部分也需满足排架结构的必然的要求。
框排架结构是工业厂房的建筑中常见的一种结构形式，不论是框架与排架侧向连接组合而成的侧向框排架结构的厂房，或者说是下部为框架而上部顶成为排架的竖向框排架结构的厂房。
框排架结构需进行整体的结构计算，排架需进行排架结构的计算，整体的计算框排架的每个构件都必须满足框架结构的抗震性能的要求，不论是侧向还是顶层的排架部分要务必要满足排架结构的抗震性要求。
框架结构是由钢筋混凝土浇灌而成的承重着梁柱组成了骨架，用空心砖或者预制的加气混凝土或陶粒等轻质的板材作为隔墙分户装配而成的，墙起着围护和隔离的作用，因墙体不能承重，由各种轻质的材料制成。
在框架结构中，有一种带剪力墙的结构，也常被叫做框架—剪力墙结构，框架—剪力墙结构是框架结构和剪力墙结构两种体系的结合，这种结构吸取了各自的优点，不但能为建筑平面布置提供大的使用空间，而且同时具备了良好的抗力性能。
这种结构在建筑行业中是具有很好的抗震性。
在现代建筑设计中框架结构的应用是较普遍的，所常见的建筑大多都是框架结构。
框架结构由基础、梁、柱、板组成的单层或者多层的建筑，它们间的连接是固接或刚接的。
排架结构是一种主要用于单层厂房的，由屋架、柱子和基础构成横向的平面排架，排架结构是厂房中的承重体系，它通过屋面板、吊车梁、支撑等纵向的构件将平面的排架联结起来，进而构成了整体的空间结构。
钢筋混凝土框排架结构设计中的问题分析
钢筋混凝土框排架结构设计中的问题分析赵晓阳苗春(中国城市建设研究院有限公司，北京100088)[摘要]随着我国经济水平的不断提高，国民企业的发展迎来了繁荣时期，越来越多的企业开始大范 围开展工厂厂房的建设活动Q在我国工业厂房建设中，经常使用的一种结构是钢筋混凝土框排架结构，本文 就钢筋混凝土框排架结构设计中应该注意的问题做详细讨论，以供业内人士参考。
[关键词]钢筋混凝土;框排架结构设计；关键问题 文章编号:2095 -4085(2018)05 -0021 -021钢筋混凝土框排架结构设计概述在厂房建筑中，尤其是单层厂房建筑中，最常见 到的建筑形式就是框排架结构建筑。
简而言之，一排排的建筑结构形式就是框排架结构，这种结构的 承重体系主要依靠屋架、柱子和基础构成横向平面 排架，然后在纵向结构上把整个平面排架连接起来 (例如屋面板、支撑和吊车梁等结构），这样就形成 了厂房的整体承重系统。
这种结构也被称为钢筋混 凝土框排架结构。
1.1框排架结构体系的特点采用框排架结构体系进行设计的厂房建筑具有 平面布局灵活、可利用空间多的特点，这种结构对于 平面布置没有限制，只需要设定好房屋的承重系统，企业完全可以根据自己生产和经营的需求设计出符 合企业要求的平面布局。
这种结构所使用的材料是 高强度、高硬度的承重材料，所以整个房屋结构的承 载力相当强，具有良好的延展性可以抵抗大部分的 强外力所带来的变形。
但是值得注意的是，这种结 构的房屋的整体侧向刚度较小，所以如果受到来自 水平方向的强外力作用时会出现较大的侧向变形现 象，常见的形变类型有剪刀型变形，这种变形会影响 到厂房的正常使用，所以在框排架结构下设计的房 屋不会太局。
1.2框排架结构使用的范围在厂房、飞机库、电影院等空旷高大的单层建筑 中常用到框排架结构，一般使用大型屋架或桁架连 接作为顶柱，然后覆盖其它面板。
根据建筑使用者 的不同需求可以增加房屋功能，例如开天窗等。
钢筋混凝土排架结构设计论文
钢筋混凝土排架结构设计论文1钢筋混凝土排架设计的研究现状目前钢筋混凝土排架结构在设计分析方面仍面临很多挑战，为能解决这些可能遇到的问题，很多学者对钢筋混凝土排架结构设计上做了研究。
在唐山大地震中，大多数以钢筋混凝土排架结构为主的工业厂房结构柱破坏，造成很大的损失和伤亡，此后，我国学者钢筋混凝土排架结构开始进行深入的分析与研究。
研究的内容如下:地震局工程力学研究所对排架结构进行了有机玻璃模型的具体分析;李树祯等采用弹塑动力时程分析方法对横向单棍的排架结构进行分析，认为钢筋混凝土排架结构用普通的设计方法可满足抗震的基本要求，但从概率角度出发，其可靠度相对较低，地震作用下部分构件可能超过强度而严重破坏，“强柱弱梁”整体厂房还做不到;西安建筑科技大学共同对变柱变梁异型平面节点、钢筋混凝土框排架结构柱和带直交梁空间节点进行了大量的试验研究，研究结果表明:提出了长柱、短柱、普通混凝土柱以及异型节点承载力在高强混凝土上的计算公式，为改善节点区的配筋及高强混凝土在工程中应用提供了理论依据;目前弹性扭转效应的研究已趋于成熟，各国的规范对结构的弹性扭转效应都有各自的计算方法。
对于结构进入塑性扭转，由于塑性扭转效应涉及到对整体结构的空间弹塑性分析的问题，其在这一领域问题较为明显，为钢筋混凝土排架等结构工程领域研究的热点问题。
从总体上讲，在钢筋混凝土排架结构设计及理论方面，通过理论研究分析取得了许多有益的结论。
但目前排架结构的研究重点仍处于对平面和弹性阶段的研究和分析，目的是能将空间计算问题尽量简化为平面的简单问题计算。
由于钢筋混凝土排架结构的自身复杂性、专业性和特殊性，当前仍然有很多问题有待解决，如:塑性扭转效应和非线性分析问题;当前抗震性能的试验在钢筋混凝土排架整体结构领域进行较少，在排架结构的设计中，抗震设防的理论有待进一步完善;在排架结构处于塑性区后，其抗震能力发生变化，这一现象在结构扭转效应表现突出;此外，对排架与框架相互结合剪力墙结构的研究涉及较少，对框排架的工作性能及受力特点有待进一步的更多的研究和分析;钢筋混凝土框排架结构中框架与排架的协同工作受力情况较为模糊。
工业厂房混凝土排架结构设计相关要点
工业厂房混凝土排架结构设计相关要点摘要：随着经济不断的发展，从而促进了大量工业厂房的建造，使得工业厂房逐渐受到更多人的关注。
我国工业厂房的建造正逐渐走向成熟，工业厂房的结构形式也是丰富多样，混凝土排架结构是工业厂房的一种结构形式之一，他的优势是能形成较大的跨度和使用空间。
在结构设计过程中，排架柱以及大跨度托架结构是设计的重要环节，他们是保证工业厂房安全性的重要组成部分，相关设计人员一定要关注排架结构设计的关键节点。
关键词：工业厂房；混凝土；排架结构设计引言现如今，在国家大力支持实体经济的背景下，工业厂房发展较为迅速，业主对于厂房功能的要求也越来越多，设计人员在进行工业厂房设计的时候，一定要结合具体情况具体分析，要重视混凝土排架结构设计，不能完全抄袭传统的设计方法，区别于混凝土框架结构，要充分了解排架结构的受力特点，针对性地进行设计和分析，抓住重点、难点，既能满足业主提出的多样化需求，也能满足规范的要求。
1钢筋混凝土排架结构设计1.1横向排架在进行工业厂房的设计中，主要承受力的位置一般在排架柱和屋架上，屋架搭配纵向支撑，形成一个稳定的结构体系来撑起工业厂房，这样的结构体系对于工业厂房的安全以及稳定性发挥了重要的作用。
对于工业厂房而言，横向排架结构能够具有良好的抗侧承载力以及竖向承重能力，主要是能够承受工程结构本身的重量、屋架传递的竖向荷载和地震作用等等。
另外，这种横向排架结构还能很好的提供较大的屋盖跨度，从而大大提高了工业厂房的内部使用空间。
1.2屋盖结构在混凝土排架结构设计过程中，屋盖结构也起到了重要的作用，也是重要的组成部分，这种结构主要是由衡量、天窗架等方面组成，能够起到传递竖向荷载的作用。
1.3支撑体系支撑体系是混凝土排架结构设计中最重要的部分，其发挥着重要的支撑作用，与柱子进行充分结合，能够进一步提高厂房纵向排架的刚度，能够使整个工业厂房更加的稳定。
工业厂房主要是以屋盖支撑体系和柱间支撑体系来确保厂房的稳定，二者合成一个完整的支撑体系，将这种支撑体系应用到厂房建设中，能够大大提高厂房的侧向及纵向支撑刚度。
混凝土排架结构（钢梁）厂房结构施工图
厂房工程主体为钢筋混凝土框架结构
厂房工程主体为钢筋混凝土框架结构厂房工程的主体结构通常采用钢筋混凝土框架结构。
这种结构具有结构稳定性好、承载能力大、施工周期短、使用寿命长等优点，被广泛应用于厂房、大型商业建筑等工程项目。
首先，钢筋混凝土框架结构是一种由混凝土梁柱、钢筋等组成的支撑系统。
框架结构采用先进的计算机辅助设计软件进行设计，以满足工程的各种要求。
其主要特点是结构牢固、抗震能力强，能够保证厂房在发生地震等自然灾害时的安全性。
此外，钢筋混凝土框架结构具有可塑性好的特点，能够在一定范围内吸收和抵抗外部荷载的作用，保证整个结构的稳定性。
随着厂房工程的发展和改进，采用钢筋混凝土框架结构也能够更好地满足设计要求。
钢筋混凝土框架结构的主要构件包括柱、梁、横梁等。
柱是指承受纵向荷载的结构构件，通常是由混凝土和钢筋组成。
梁是指承受横向荷载的结构构件，通常位于两个柱子之间。
横梁则是指连接多个框架结构的结构构件，起到稳定整个结构的作用。
在厂房工程的实施过程中，钢筋混凝土框架结构的施工也需要严格按照设计图纸进行。
首先要进行基坑开挖和地基处理工作，确保地基的承载力和稳定性。
接下来进行基础混凝土施工，将柱子的支脚固定在地上。
然后，根据设计要求进行制作和浇筑柱子、梁、横梁等框架结构。
最后进行表面处理和涂料施工，使整个结构更加美观和耐用。
综上所述，钢筋混凝土框架结构是厂房工程主体结构的主要形式之一、其具有优良的物理性能、结构稳定性和施工便利性，能够满足厂房工程对结构安全性和可靠性的要求。
因此，在厂房建设中，选择钢筋混凝土框架结构是一种明智的选择。
钢筋混凝土框排架结构的解释
钢筋混凝土框排架结构的解释钢筋混凝土框架结构是一种常用的建筑结构，具有强大的承载能力和优秀的抗震能力。
本文将从框架结构的基本原理、构造特点、施工方法和设计要点等方面进行解释，以帮助读者全面理解和应用这一结构体系。
首先，钢筋混凝土框架结构是一种由柱、梁和板构成的三维刚性空间框架。
它的基本原理是通过柱和梁将结构的重力负荷和水平荷载传递到地基，实现整个建筑的承重和稳定。
相比于其他结构形式，框架结构在抵御地震和风力等外力作用下具有较好的整体刚度和稳定性。
框架结构的构造特点是柱和梁的连接具有刚性，且节点处通常采用钢筋混凝土节点板进行加强。
这种刚性连接使得整个结构形成了一个稳定的框架，在承受荷载时能够保持一定的刚度和强度。
此外，框架结构的柱和梁可以采用不同的截面形式，以满足不同的工程需求。
钢筋混凝土框架结构的施工方法通常包括梁柱模板的搭建、钢筋的布置和混凝土的浇筑等步骤。
在施工过程中，需要保证各个构件的准确位置和尺寸，并采取相应的措施防止混凝土的裂缝和收缩。
施工质量的好坏直接影响着结构的安全性和使用寿命，因此施工过程中必须严格按照相关规范和要求进行操作。
在设计钢筋混凝土框架结构时，需要考虑多个因素，包括建筑用途、荷载情况、地震和风力作用等。
特别是在地震区和风力较大的区域，需要增加结构的抗震和抗风能力，通过合理的布置钢筋和采用加强措施来提高结构的整体稳定性。
为了保证钢筋混凝土框架结构的安全和持久性，需要进行定期的检测和维护。
检测可以通过非破坏性试验、振动测试等方法进行，以评估结构的健康状况和安全性能。
维护工作包括及时修补损坏的部分、加固结构弱点以及定期检查和清理排水系统等，以确保结构的正常使用和寿命延长。
总之，钢筋混凝土框架结构是一种安全、稳定且广泛应用的建筑结构形式。
它的构造特点和施工方法决定了它的承载和抗震能力，而合理的设计和维护则保证了结构的安全和可靠性。
在建筑工程中，合理选择和应用钢筋混凝土框架结构，将为建筑物的安全和持久性提供有力的支撑。
6-钢筋混凝土框排架结构
• 2 质量大的设备等，不宜布置在结构单元边缘的平 台上，宜设置在距结构刚度中心较近的部位；当不可 避免时，宜将平台与主体结构分开，也可在满足工艺 要求的条件下采用低位布置。
• 2 天窗架横向和纵向的简化抗震计算时，应符合下 列规定：
– 1)
天窗架横向抗震计算，采用有斜腹杆的钢筋混凝土
天窗架和钢天窗架，可采用底部剪力法进行抗震计算；9度
或天窗架跨度大于9m时，天窗架的地震作用效应应乘以增
大系数，增大系数可采用1.5；
– 2)
天窗架纵向抗震计算，可采用双质点体系即屋盖和
天窗架分别设置质点的底部剪力法，其地震作用效应应乘以
• 1 复杂框排架结构进行多遇地震作用下的内力和变 形分析时，应采用不少于两个不同的力学模型，并应 对其计算结果进行分析比较。
• 2 框排架结构不规则时，应符合《构筑物抗震设计 规范》第3.4.6、3.4.7条的规定。
计算
• 3 抗震验算时，结构任一楼层的水平地震剪力应符 合《构筑物抗震设计规范》第5.2.5条的规定。
构筑物抗震设计规范gb?501912012介绍钢筋混凝土框排架李永录中冶建筑研究总院有限公司国家工业建构筑物质量安全监督检验中心钢筋混凝土框排架结构钢筋混凝土框排架结构排架结构组成1屋面板2天沟板3天窗架4屋架5托架12天窗架垂直支撑13屋架下弦横向支撑14屋架垂直支撑15柱间支撑46吊车梁7排架柱8抗风柱9基础10连系梁11基础梁一般规定?本章适用于钢筋混凝土框架框架抗震墙与排架侧向组成的框排架结构抗震设计其适用的最大高度应符合下表的规定
钢筋混凝土框排架结构设计说明
结构设计总说明1、工程概况：1.1、本工程位于奉化滨海新区，为单层钢筋混凝土框排架结构车间,建筑面积共8228.379平方米。
基础形式为桩基础、钢筋混凝土独立承台、钢筋混凝土连系梁。
1.2、本工程室内设计标高0.000相当于黄海高程2.500。
2、建筑结构安全等级及设计使用年限2.1、建筑结构安全等级：二级。
2.2、设计使用年限：50年。
2.3、建筑抗震设防类别：丙类。
2.4、地基基础设计等级：丙级。
2.5、框架抗震等级为四级。
2.6、砌体结构施工质量控制等级为B级。
3、自然条件：3.1基本风压：W=0.5KN/M;地面粗糙类别：B类。
3.2基本雪压：S=0.3KN/M3.3场地地震基本烈度：6度；建筑场地类别为： 类。
抗震设防烈度：6度（0.05g）、设计地震分组第一组。
场地特征周期0.35S，结构阻尼比0.05，地震影响系数0.04。
3.4本建筑物火灾危险性类别为戊类，耐火等级为二级，3.5场地的工程地质条件：1、本工程根据浙江土力工程勘测院2013年05月提供的《宁波市柯沃特工业科技新厂区岩土工程勘察报告》进行设计。
4、本工程设计遵循的标准、规范、规程及规定：4.1《建筑结构荷载规范》（GB50009-2012）； 4.2《混凝土结构设计规范》（GB50010-2010）；《混凝土结构工程施工质量验收规范》（GB50204-2011）； 4.3《建筑地基基础设计规范》(GB5007-2011);《建筑地基基础工程施工质量验收规范》（50202-2002）； 4.4《建筑抗震设计规范》（GB50011-2010）；《建筑抗震设防分类标准》(GB50223-2008)。
4.5《砌体结构设计规范》(GB50003-2011)；《砌体工程施工质量验收规范》（GB50203-2011）； 4.6《建筑桩基技术规范》（JGJ94-08）； 4.7《建筑地基基础设计规范》（DB33/1001-2003）;5、设计计算程序5.1结构计算分析软件采用采用中国建筑科学研究院开发的PKPM(2010版)系列软件PMCAD,SATWE,STS6、设计采用的均布活荷载标准值屋面活荷载：0.5kN/m(受荷面积大于60m时取0.3KN/m)基本风压：0.5kN/m基本雪压：0.3kN/m7、地基基础7.1开挖基槽时，不应扰动土的原状结构，如经扰动，应挖除扰动部分，根据土的压缩性选用级配砂石（或灰土、素土等）进行回填处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 3 多跨时，可按本条第1、2款的规定分散布置钢梯。
• 框排架结构中的框架、抗震墙均应双向设置，且柱中 线与抗震墙中线、梁中线与柱中线之间的偏心距不宜 大于柱宽的1/4；大于柱宽的1/4时，应计入偏心的影 响。
• 框排架结构中框架部分，高度大于24m时，不宜采 用单跨框架结构。
应采用端壁板代替端天窗架。
• 5 结构单元两端的第一开间不应设置天窗；8度和9 度时，宜从第三开间开始设置天窗。
一般规定
• 屋盖的屋架或屋面梁的选用，应符合下列规定： • 1 屋盖宜选用钢屋架或重心较低的预应力混凝土、
钢筋混凝土屋架。
• 2 跨度不大于15m时，可采用钢筋混凝土屋面梁。 • 3 跨度大于24m，或8度III、Ⅳ类场地和9度时，宜
构筑物抗震设计规范 GB 50191- 2012介绍
钢筋混凝土框排架
李永录 中冶建筑研究总院有限公司 国家工业建构筑物质量安全监督检验中心
钢筋混凝土框排架结构
钢筋混凝土框排架结构
排架结构组成
3）天窗架 1）屋面板
4）屋架 14）屋架垂直支撑
12）天窗架垂直支撑 2）天沟板
13）屋架下弦横向支撑
宜加宽20mm；
– 3) 框架-抗震墙的框排架结构的防震缝 宽度不应小于本条第2款规定数值的70%， 且不宜小于100mm。
• 5 8度、9度的框架结构防震缝两侧结构层高相差较 大时，防震缝两侧框架柱的箍筋应沿房屋全高加密。
一般规定
• 框架及框架-抗震墙结构中，楼板、屋盖采用预制板 时，应采取保证楼板、屋盖的整体性及其与框架梁 （或抗震墙）的可靠连接的措施。
置在结构的端开间。
• 3 抗震墙洞口宜上下对齐，且洞边距端柱不宜小于 300mm。
• 4 楼梯间宜设置抗震墙，但不宜造成较大的扭转效 应。
布置。
一般规定
• 4 防震缝的最小宽度，应符合下列规定：
– 1)
高度不大于15m的贴建房屋与框排架结构间，6度、
7度时，不应小于100mm；8度、9度时，不应小于110mm；
– 2)
框排架结构（包括设置少量抗震墙的框排架结构）
单元间，结构高度不超过15m时，不应小于100mm；结构高
Hale Waihona Puke 度超过15m时，对6度～9度，分别每增高5m、4m、3m、2m，
• 2 采用工字形截面柱时，柱底至室内地坪以上 500mm高度范围内、阶形柱的上柱和牛腿处的各柱段， 均应采用矩形截面。
• 3 山墙抗风柱可采用矩形、工字形截面钢筋混凝土 柱，亦可采用Ｈ形钢柱。当排架跨较高时，宜设置山 墙抗风梁。
一般规定
• 上下吊车的钢梯布置，应符合下列规定：
• 1 在结构单元内一端有山墙另一端无山墙时，应在 靠近山墙的端部设置钢梯。
• 3 不宜采用悬挑结构。 • 4 围护墙宜选用轻质材料、轻型墙板、钢筋混凝土墙板
等；当结构单元的一端敞开另一端有山墙时，其山墙与主 体结构之间应采用柔性连接。
一般规定
• 框排架结构的防震缝，应符合下列规定： • 1 当符合下列情况之一时，应设置防震缝： • 1) 房屋贴建于框排架结构； • 2) 结构的平面和竖向布置不规则； • 3) 质量和刚度沿纵向分布有突变。 • 2 防震缝的两侧应各自设置承重结构。 • 3 除胶带运输机和链带设备外，设备不应跨防震缝
5）托架
15）柱间支撑
8）抗风柱
11）基础梁 9）基础
10）连系梁 6）吊车梁
7）排架柱
4
一般规定
• 本章适用于钢筋混凝土框架、框架-抗震墙与排架侧向组 成的框排架结构抗震设计，其适用的最大高度应符合下表 的规定。
8度
结构类型 6度
7度
9度
0.2g 0.3g
框架 55（50） 50（45） 40（35） 35(30) 24（19）
框架-抗 120
110
90（80） 70(60) 45（40）
震墙 （110） （100）
注：1括号内的数值用于设有筒仓的框架和框架-抗震墙； 2房屋高度指室外地面到主要屋面板板顶的高度（不包括局部突出屋面部分）； 3超过表中所列高度时，应进行专门研究和论证，并采取加强措施。
一般规定
• 框排架结构的平面和竖向布置、结构选型、选材，应符合 下列规定：
• 排架跨屋架或屋面梁支承在框架柱上时，宜符合下列 规定：
– 1 排架跨的屋架下弦或屋面梁底面，宜布置在与框架跨相应 楼层的同一标高处。
– 2 排架跨的屋架或屋面梁支承在框架柱顶伸出的单柱上时 （下图），宜在柱顶（A处）设置一道纵向钢筋混凝土连梁； 当AC段柱较高时，宜在中间增设一道纵向连梁。
一般规定
• 屋盖天窗的配置与选材，应符合下列规定： • 1 天窗宜采用突出屋面较小的避风型天窗、下沉式
天窗或采光屋面板等形式。
• 2 突出屋面的天窗宜采用钢天窗架；6度~8度时， 可采用矩形截面杆件的钢筋混凝土天窗架。
• 3 宜在满足建筑功能的条件下，降低天窗架的高度。 • 4 天窗屋盖、端壁板和侧板，宜采用轻型板材；不
选用钢屋架。
• 4 有突出屋面天窗架的屋盖不宜采用预应力混凝土 或钢筋混凝土屋架。
• 5 8度（0.30g）和9度时，跨度大于24m的屋盖不宜 采用大型屋面板。
一般规定
• 框排架结构的排架柱选型，应符合下列规定：
• 1 应根据截面高度不同采用矩形、工字形截面柱或 斜腹杆双肢柱，不应采用薄壁工字形柱、腹板开孔工 字形柱或预制腹板的工字形柱。
一般规定
• 框架-抗震墙中，抗震墙之间无大洞口的楼板、屋盖 的长宽比，不宜超过下表的规定；超过时，应计入楼 板、屋盖平面变形的影响。
楼板、屋盖类型 6度
7度
8度
9度
现浇楼板、屋盖
4
4
3
2
装配整体式楼板、
3
3
2 不宜采用
屋盖
一般规定
• 框架-抗震墙中抗震墙的设置，宜符合下列规定： • 1 抗震墙宜贯通房屋全高。 • 2 结构较长时，侧移刚度较大的纵向抗震墙不宜设
• 1 在结构单元平面内，抗侧力构件宜对称均匀布置，并 应沿结构全高设置。在结构单元内，各柱列的侧移刚度宜 均匀。竖向抗侧力构件的截面尺寸宜自下而上逐渐减小， 并应避免抗侧力构件的侧移刚度和承载力突变。
• 2 质量大的设备等，不宜布置在结构单元边缘的平台上， 宜设置在距结构刚度中心较近的部位；当不可避免时，宜 将平台与主体结构分开，也可在满足工艺要求的条件下采 用低位布置。
