机电传动复习提纲

机电传动复习提纲一、选择题20分1. PLC中输入X、输出Y、定时器T、辅助寄存器M、数据寄存器D、状态寄存器S哪一个是由外部信号控制的软元件？PLC内部变量或数据的存放位置、其系统软件位置。

2.三相异步电动机负载力矩与转子感生电流及旋转磁场的乘积成正比，负载力矩越大，则转子的转速差越大，切割磁力线的作用越强。

3.他励直流电动机改变电枢电压调速、弱化磁通调速时，其机械特性的特点。

4.继电器接触器控制中，热继电器的热元件至少用两个，延时器的触点也有瞬时动作的时候，中间继电器只能通过很小的电流，不能用于主电路。

电流继电器要对输入电流变化灵敏，故其自身的电感值、电阻值不能太大，因此其线圈的匝数不能多(减小电感)，线径应该大(减小电阻)。

5.绕线式三相异步电动机转子串电阻的调速特点，改变磁通调速的特点，改变电压的调速特点。

6.判断机电传动系统稳定运行的方法。

7.交流电动机的转矩由转子电流及旋转磁场产生、直流电动机的转矩由恒定磁场及电枢电流产生。

8．低压电器接触器的主触点可以通过大电流、热继电器的热元件可以通过大电流，它们可以直接接入主电路，而速度继电器、电流继电器、熔断器等通过的电流有限。

9.低压断路器器(空开)、熔断器及热继电器是继电器接触器主电路的三大保护器件，热继电器的热作用效应需要时间的累积，其一般可以通过一段时间的短路电流，因此不能在短路时迅速切断电路而保护电路。

10.继电器接触器控制中的中间继电器，PLC中的辅助继电器均用于控制电路中传递中间信号，它们的功能类似。

11.直流电动机制动的工作象限。

12.三相异步电动机人为特性的特点。

13.PLC的输出滞后于输入，这是PLC不足的问题，即其实时性较差。

14.三相异步电动机的启动方法，交流电动机的人为特性及各自特点。

15.直流电动机电枢串电阻、改变磁通、减压调速各自的特点。

二、填空题20分1.直流电动机及交流电动机如何从接线上去改变它们的转动方向？2.直流及交流电动机的制动方式，工作区间？3.PLC有继电器型输出、晶体管型输出、晶闸管型输出，分别用于控制开关信号、直流电动机、交流电动机。

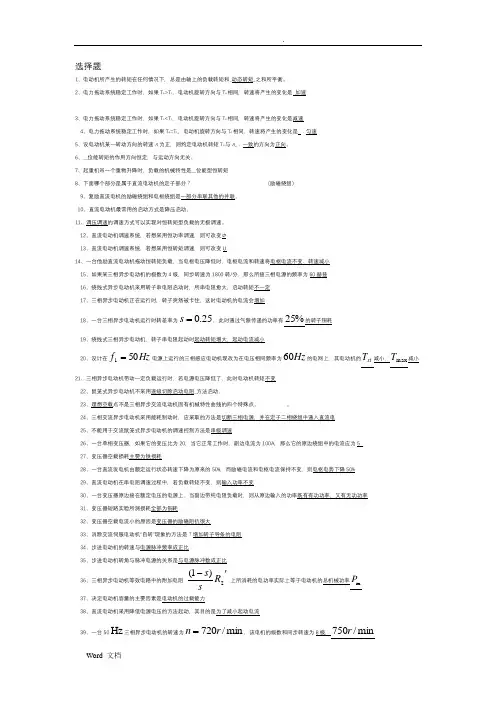

电气传动技术及应用总复习(含计算题步骤)

选择题1、电动机所产生的转矩在任何情况下，总是由轴上的负载转矩和_动态转矩_之和所平衡。

2、电力拖动系统稳定工作时，如果T e >T L ，电动机旋转方向与T e 相同，转速将产生的变化是加速3、电力拖动系统稳定工作时，如果T e <T L ，电动机旋转方向与T e 相同，转速将产生的变化是减速4、电力拖动系统稳定工作时，如果T e =T L ，电动机旋转方向与T e 相同，转速将产生的变化是．匀速5、设电动机某一转动方向的转速n 为正，则约定电动机转矩T e 与n _．一致的方向为正向。

6、__位能转矩的作用方向恒定，与运动方向无关。

7、起重机吊一个重物升降时，负载的机械特性是__位能型恒转矩8、下面哪个部分是属于直流电动机的定子部分？（励磁绕组） 9、复励直流电机的励磁绕组和电枢绕组是一部分串联其他的并联。

10、直流电动机最常用的启动方式是降压启动。

11、调压调速的调速方式可以实现对恒转矩型负载的无极调速。

12、直流电动机调速系统，若想采用恒功率调速，则可改变Φ 13、直流电动机调速系统，若想采用恒转矩调速，则可改变U14、一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将电枢电流不变、转速减小 15、如果某三相异步电动机的极数为4级，同步转速为1800转/分，那么所接三相电源的频率为60赫兹 16、绕线式异步电动机采用转子串电阻启动时，所串电阻愈大，启动转矩不一定 17、三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会增加18、一台三相异步电动机运行时转差率为25.0=s ，此时通过气隙传递的功率有%25的转子铜耗19、绕线式三相异步电动机，转子串电阻起动时起动转矩增大，起动电流减小20、设计在Hz f 501=电源上运行的三相感应电动机现改为在电压相同频率为Hz 60的电网上，其电动机的st T 减小，m ax T 减小21、三相异步电动机带动一定负载运行时，若电源电压降低了，此时电动机转矩不变 22、鼠笼式异步电动机不采用逐级切除启动电阻_方法启动。

电气传动与调速系统期末试题及答案(完整资料).doc

【最新整理，下载后即可编辑】1、单轴电气传动系统的动力学方程式为：（dtdn GD T T L M •=-3752） 2、电气传动系统稳定运行的必要充分条件是：（两线有交点）、（电机线斜率小于负载线斜率）3、调速的技术指标是：调速范围、静差率、平滑性、调速时的容许输出。

4、通常，电气传动系统中存在着三种惯性：机械惯性、电磁惯性和热惯性。

5、异步电动机的调速方法有变极调速、变频调速、变转差率调速。

6、电动机的运行方式按发热的情况分为三类：连续工作制、短时工作制、重复短时工作制。

7、常用的大功率晶体管英文简写是GTR ，绝缘栅双极晶体管英文简写是IGBT8、异步电动机串级调速系统就是在转子回路串入与转子频率相同的附加交流电动势f E9、常见的变频器有交－交变频器和交－直－交变频器10、我们把这样的波称为正弦脉宽调制波，简称SPWM 波。

11、过渡过程：任何一个电气传动系统，不仅有稳定工作状态，而且还往往由于人们对系统施加作用，或负载发生变化而引起的由一种稳定工作状态过渡到另一种稳定工作状态的过渡过程。

12、分辨率：编码器所能分辨的最小旋转角度，称为编码器的分辨率。

13、PWM 功控：脉冲宽度调制（PWM ）是以香农采样定理为理论基础，利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。

功率控制器的作用是通过控制功率，从而间接的控制电流。

14、试根据电气传动系统的动力学方程说出判断系统运动状态的条件答：当L M T T >时，dn/dt 为正，传动系统为加速运动；当L M T T <时，dn/dt 为负，系统为减速运动；当L M T T =时，0=d T ，系统处于匀速运动状态（恒速运转）。

15、试述何为三相异步电动机的额定值答：异步电动机和直流电动机一样，机座上都有一个铭牌，铭牌上标注着额定数据，主要有：额定功率N P 、额定电压N U 、额定电流N I 、额定频率f 、额定转速N n 、额定功率因数N ∅cos16、三相笼形异步电动机的起动方式有：1 直接起动；2 定子串电阻或电抗降压起动；3 Y －△（星－三角）降压起动；4 自耦变压器降压起动。

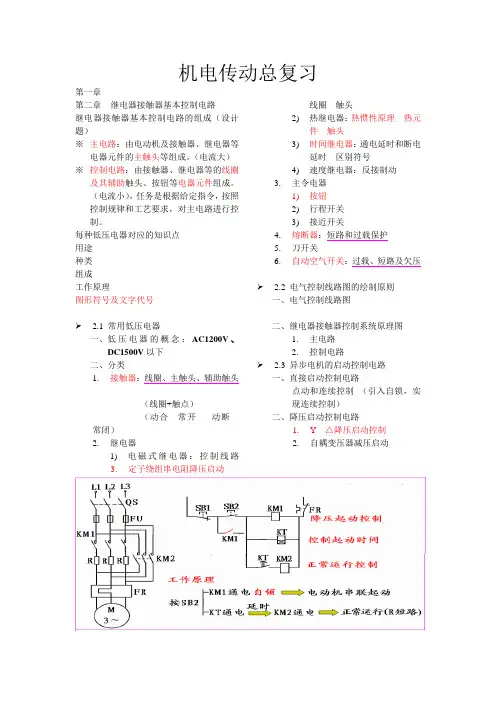

机电传动总复习1

机电传动总复习第一章第二章继电器接触器基本控制电路继电器接触器基本控制电路的组成（设计题）※ 主电路：由电动机及接触器、继电器等电器元件的主触头等组成。

（电流大）※ 控制电路：由接触器、继电器等的线圈及其辅助触头、按钮等电器元件组成。

（电流小），任务是根据给定指令，按照控制规律和工艺要求，对主电路进行控制。

每种低压电器对应的知识点用途种类组成工作原理图形符号及文字代号¾ 2.1 常用低压电器一、低压电器的概念：AC1200V、DC1500V以下二、分类1.接触器：线圈、主触头、辅助触头（线圈+触点）（动合---常开动断—常闭）2.继电器1)电磁式继电器：控制线路线圈触头2)热继电器：热惯性原理热元件触头3)时间继电器：通电延时和断电延时区别符号4)速度继电器：反接制动3.主令电器1)按钮2)行程开关3)接近开关4.熔断器：短路和过载保护5.刀开关6.自动空气开关：过载、短路及欠压¾ 2.2 电气控制线路图的绘制原则一、电气控制线路图二、继电器接触器控制系统原理图1.主电路2.控制电路¾ 2.3 异步电机的启动控制电路一、直接启动控制电路点动和连续控制（引入自锁，实现连续控制）二、降压启动控制电路1.Y—△降压启动控制2.自耦变压器减压启动3.定子绕组串电阻降压启动改进后线路：减少了电器不必要通电时间¾ 2.4 异步电机的正反转控制电路 ※ 用途：改变运动方向 ※ 工作原理：改变电源相序※ 互锁：电气+机械（按钮）一、电动机“正---停---反”控制电路（电气互锁）引入电气互锁，但还不适于频繁换向的设备。

二、电动机“正---反---停”控制电路（电气+机械）¾ 2.5 异步电机的制动控制电路 ※ 用途：快速停止、准确定位※ 工作原理：改变电机定子绕组任意两相相序，产生于定子转动方向相反的转矩 ※ 常用机械制动方法机械制动：电磁报闸电气制动：反接制动、能耗制动（速度及电器）一、三相笼形异步电动机反接制动控制 K二、三相笼形异步电动机能耗制动控制 ¾ 2.6 其他基本控制电路一、点动和连续控制既能电动又能连续控制（按钮+自锁）二、多点起停控制启动按钮“并联”、停止按钮“串联” 三、顺序起停控制四、自动循环控制：行程开关第三章电气控制线路设计¾ 3.1 电气控制线路设计的一般原则¾ 3.2 电气控制电路线路设计的内容与步骤 ¾ 3.3合理设计¾ 3.4电气控制线路设计实例（龙门刨床横梁升降---夹紧控制线路设计） ※ 点动连续 ※ 正反转 ※ 顺序第四章 W第五章可编程序控制器（Programmable Logic Controller）---PLC¾ 5.1 可编程程序控制器概述特点：1)可靠性高，抗干扰能力强，适应各种应用环境；2).使用灵活，通用性强；3)功能强大，适应性强；4)编程简单，易于掌握；5)接口简单，维护方便；6)体积小，功耗低。

电气传动技术补考终极绝杀资料

电气传动技术补考终极绝杀资料一、简介电气传动技术是现代工业和交通领域的重要应用技术之一。

本文档将从电气传动技术的定义、分类、原理、应用及未来开展等方面进行详细阐述，希望能够为你的补考提供全面的参考资料。

二、电气传动技术的定义和分类1.电气传动技术的定义：电气传动技术是指利用电能转换和控制，实现机械装置的运动和传动的一种技术。

2.电气传动技术的分类：–直流电动机传动系统–交流电动机传动系统–步进电动机传动系统–伺服电动机传动系统–混合动力电动机传动系统三、电气传动技术的原理和应用1.电气传动技术的原理：电气传动技术通过调节电机的电流、电压和频率等参数，控制电机的转速、转矩和运动方向，从而实现机械装置的运动传动。

2.电气传动技术的应用：电气传动技术广泛应用于工业自动化、交通运输、航空航天、医疗设备等领域。

例如工业机械设备、电梯、电动汽车等都采用了电气传动技术。

四、电气传动技术的未来开展1.智能化开展：未来电气传动技术将更加智能化，通过搭载传感器和控制系统，实现自动化调节和优化效能。

2.高效节能：电气传动技术将不断提高效率，降低能耗，推动绿色低碳开展。

3.多领域应用：电气传动技术将在更多领域得到应用，如机器人、无人驾驶、新能源车辆等。

4.新材料和新技术的应用：新材料和新技术的开展，如超导技术、磁悬浮技术等将推动电气传动技术的更好开展。

五、总结电气传动技术是一门十分重要的应用技术，不仅应用广泛，而且在未来将继续开展壮大。

本文档简要介绍了电气传动技术的定义、分类、原理、应用及未来开展等内容，希望能够为你的补考提供帮助和指导。

注意：本文档为Markdown格式，可以方便地转换为HTML或其他格式，以便更好地与他人分享和交流。

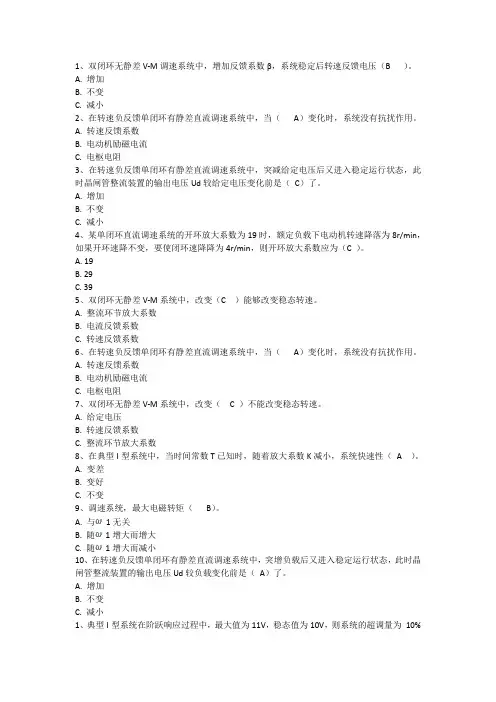

电气传动及控制复习资料

1、双闭环无静差V-M调速系统中，增加反馈系数β，系统稳定后转速反馈电压（B）。

A. 增加B. 不变C. 减小2、在转速负反馈单闭环有静差直流调速系统中，当（A）变化时，系统没有抗扰作用。

A. 转速反馈系数B. 电动机励磁电流C. 电枢电阻3、在转速负反馈单闭环有静差直流调速系统中，突减给定电压后又进入稳定运行状态，此时晶闸管整流装置的输出电压Ud较给定电压变化前是（C）了。

A. 增加B. 不变C. 减小4、某单闭环直流调速系统的开环放大系数为19时，额定负载下电动机转速降落为8r/min，如果开环速降不变，要使闭环速降降为4r/min，则开环放大系数应为（C ）。

A. 19B. 29C. 395、双闭环无静差V-M系统中，改变（C）能够改变稳态转速。

A. 整流环节放大系数B. 电流反馈系数C. 转速反馈系数6、在转速负反馈单闭环有静差直流调速系统中，当（A）变化时，系统没有抗扰作用。

A. 转速反馈系数B. 电动机励磁电流C. 电枢电阻7、双闭环无静差V-M系统中，改变（ C ）不能改变稳态转速。

A. 给定电压B. 转速反馈系数C. 整流环节放大系数8、在典型I型系统中，当时间常数T已知时，随着放大系数K减小，系统快速性（A）。

A. 变差B. 变好C. 不变9、调速系统，最大电磁转矩（B）。

A. 与1无关B. 随1增大而增大C. 随1增大而减小10、在转速负反馈单闭环有静差直流调速系统中，突增负载后又进入稳定运行状态，此时晶闸管整流装置的输出电压Ud较负载变化前是（A）了。

A. 增加B. 不变C. 减小1、典型I型系统在阶跃响应过程中，最大值为11V，稳态值为10V，则系统的超调量为10%2、一台三相异步电动机，电磁功率为100kW，电磁转矩为637N.m，定子电压频率为50Hz，则极对数为____2__ 。

3、一台三相异步电动机，电磁功率为100kW，极对数为3，定子电压频率为50Hz，则电磁转矩为___955N.m ___ 。

电气传动复习资料

电气传动复习资料1、什么叫制动状态？电动状态和制动状态的根本区别在哪里？当我们说某台电动机处于制动状态时，是否仅仅意味着减速停车?反之，如果电动机在减速过程中，是否可说电动机一定是处于制动状态？答：当电机的电磁转矩Te与转速n的方向相反时为制动状态。

电动状态和制动状态的根本区别是Te和n的方向是否相同：Te和n的方向相同时是电动状态，此时电网向电机输入电能，并变为机械能以带动负载：Te和n的方向相反时制动状态，此时电机吸收机械能，并转化为电能。

电机处于制动状态时，不一定就是减速停车。

比如电机带动位能性恒转矩负载，在下放重物时，电机稳定运行于第四象限，处于回馈制动状态，把重物的重力势能转化为电能。

电机在减速过程中，不一定是处于制动状态，有可能是电动过程中的减速状态.2、假设直流他励电动机带动一重物(位能性负载)，开始时电动机运行在电动状态, 将重物向上提升，然后突然改变电枢电圧极性，试问电动机将经过哪些运行状态?最后稳定运行于什么状态？答：突然改变电枢电圧，电机转速來不及变化，转矩反向，电机运行于第二象限，处于反接制动状态，电机速度减小，直至到零：之后电机反向加速，处于反向电动状态，到反向空载转速；然后电机继续加速，处『•回馈制动状态，直至电磁转矩等丁•负载转矩。

电机最后稳定运行于第四象限，即回馈制动状态。

3、直流他励电动机的额定数据如下:Pnom二10 kW, Unom=220 V, Inom=53. 7 A,nnom=3000 r/min,试计算并作出下列特性：(1)固有特性：(2)当电枢电路总电阻为50%Rnom (Rnom=Unom/Inom)时的人为特性:(3)当电枢电路总电阻为150%Rnom时的人为特性:(4)当电枢电路端电压为50%Unom时的人为特性：(5)当时的人为特性：4、他励电动机铭牌数据为220 V, 40 A, 1000 r/min,电枢电阻Ra二0. 5Q。

在电机带恒转矩额定负载时(1)如在电枢回路中串入电阻RQ二1.5Q,求串接电阻后的转速：(2)如电源电压下降为110 V,求电枢不串附加电阻时的转速：(3)若减弱磁通使磁通①二90%enom,求电枢不串附加电阻时的转速(设负载特性为恒转矩)：5、一直流调速系统采用改变电枢电压调速，己知电动机额定转速nnom=900 r/min, 固有特性的理想空载转速为nO二1000 r/min,如果额定负载下低速机械特性的转速nmin=100 r/mino 试求：（1）电动机在额定负载下运行的调速范围D和静差率s：因为是改变电枢电圧调速，所以低速机械特性时的理想空载转速为此时的静差率最大，即（2）若耍求静差率指标s=20%,则此时额定负载下能达到的调速范围是多少？当s=20%时，则1、晶闸管脉冲相位控制传动系统（V-M）的机械特性在电流连续时和电流断续时各有什么特点？答：晶闸管脉冲相位控制传动系统（V-M）的机械特性在电流连续时，改变控制角a得一族平行直线：在电流断续时，随着断续程度的增加，平均输出电压变高，对应的转速也升高，因此机械特性变软，理想空载转速变高。

电气传动技术复习资料

电气传动技术复习资料电气传动技术是目前工业领域中广泛应用的一种重要技术。

它通过电能转换系统来控制机械设备的运动，可以实现多种运动方式，并且具有高效、灵活、安全等特点，是现代制造业中不可或缺的基础技术。

一、电气传动技术的基础知识1. 电机分类：直流电机、交流电机、步进电机等；2. 电机的特性：稳态特性、动态特性、电气特性、机械特性等；3. 传动件：齿轮、带轮、皮带、链条等。

二、电气传动技术的应用1. 工业生产：电气传动技术可应用于机械制造、化工、矿业、建筑等多个领域，能有效提高生产效率和产品质量；2. 交通运输：电动汽车、电动机车、电动船等交通工具的广泛应用，加速了电气传动技术的发展；3. 机器人技术：电气传动技术是机器人技术中的重要组成部分，实现机器人的精密控制和高效运动；4. 家电电器：现代家电大都采用电气传动技术，如洗衣机、吸尘器、风扇等。

三、电气传动技术的发展趋势1. 低碳经济：随着环保意识的提高，低碳经济成为世界各国的共同目标，电气传动技术的应用将会越来越广泛；2. 智能化：智能化是制造业的趋势，未来电气传动技术将会越来越智能化，实现人机交互、自动诊断等功能；3. 高效能：提高能源效率、降低能源消耗是电气传动技术未来的关键发展方向；4. 先进制造和制造技术：电气传动技术的不断发展与创新需要具备先进制造和制造技术，如精密加工技术、信息化技术等。

四、电气传动技术的优势1. 灵活性：可以实现多种运动方式，包括直线运动、旋转运动、下划运动等；2. 高效能：可以实现高效能的传动和控制，提高传动效率和机械性能；3. 安全性：电气传动系统的安全性能较高，并且可以实现多种安全保护措施；4. 可靠性：电气传动系统能够实现可靠性控制，具有较高的可靠性和稳定性。

五、电气传动技术存在的问题1. 没有统一标准：电气传动技术的标准存在较大差异，需要加强标准的制定与实施；2. 受限于电力设施：电力设施限制了电气传动技术的推广和应用；3. 必要性认识不足：一些企业认为传统机械传动技术已经足够，对电气传动技术的应用认识不足。

电气传动技术题库

7265电气传动技术及应用单项选择题1.机电传动系统稳定工作时，如果T M大于T L，电动机旋转方向与T M相同，转速将产生的变化是?加速。

2.机电传动系统稳定工作时，如果T M=T L，电动机旋转方向与T M相同，转速将产生的变化是?匀速。

3.如果某三相异步电动机的极数为4级，同步转速为1800转/分，那么所接三相电源的频率为?60赫兹。

4.消除交流伺服电动机“自转”现象的方法是?增加转子导条的电阻。

5.起重机吊一个重物升降时，负载的机械特性?位能型恒转矩。

6.以下励磁绕组是属于直流电动机的定子部分。

7.鼠笼式异步电动机不采用?逐级切除启动电阻方法启动。

8.步进电动机的转速?与电源脉冲频率成正比。

9.一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将?电枢电流不变，转速减小。

10.一台单相变压器，如果它的变压比为20，当它正常工作时，副边电流为100A，那么它的原边绕组中的电流应为?5安。

11.设计在50赫兹电源上运行的三相异步电动机现改为在电压相同频率为60赫兹的电网上运行，其电动机的?Tst减小，Tmax减小。

12.变压器空载损耗?主要为铁损耗。

13.绕线式异步电动机采用转子串电阻启动时，所串电阻愈大，启动转矩?不一定。

14.一台直流发电机由额定运行状态转速下降为原来的50%，而励磁电流和电枢电流保持不变，则?电枢电势下降50% 。

15.直流电动机在串电阻调速过程中，若负载转矩不变，则?输入功率不变。

16.不是三相异步交流电动机固有机械特性曲线的四个特殊点之一的是?负载工作点。

17.一台三相异步电动机运行时转差率为s=0.25，此时通过气隙传递的功率有?25%的转子铜耗。

18.复励直流电机的励磁绕组和电枢绕组是?一部分串联其他的并联。

19.一台变压器原边接在额定电压的电源上，当副边带纯电阻负载时，则从原边输入的功率?既有有功功率，又有无功功率。

20.绕线式三相异步电动机，转子串合适电阻起动时?起动转矩增大，起动电流减小。

《电气传动及调速系统》复习资料

《电气传动及调速系统》复习资料一.单选题1.机电传动发展的第三个阶段是采用下面哪种传动拖动方式？A单电机拖动、B多电机拖动、C成组拖动。

（B）2.机电传动控制系统发展的经历的四个阶段的第一阶段采用的是哪种控制系统？A继电器接触器、B晶闸管、C电机放大器、D磁放大器和可控水银整流器。

（A）3.机电传动系统中如果T M<T L，电动机旋转方向与T M相同，转速将产生什么变化？A加速、B减速、C、匀速、D停止。

（B）4.起重机吊一个重物升降时，负载的机械特性是哪一种？A恒功率型、B位能型恒转矩、C反抗型恒转矩、D直线型机械特性、E离心式通风机型机械特性。

（B）5.加快机电传动系统的过渡过程，可以增加哪一项参数数值？A电机转速n、B飞轮转矩GD2、C电机转矩T M 。

（C）6.加快机电传动系统的过渡过程，可以减少哪一项参数数值？A电机转速n、B飞轮转矩GD2、C电机转矩T M。

（B）7.直流电动机是依据哪个手的定律决定在固定磁场中的旋转方向的？A左手定律、B右手定律（A）8.他励直流电机是指电机的励磁绕组和电枢绕组进行如何连接？A串联、B并联、C一部分串联其他的并联、D单独分开连接。

（D）9.直流电动机改变励磁磁通的调速方法是哪一种调速方式？A恒功率、B恒转矩。

（A）10.当他励直流电动机运行在正向电动状态时，若需要进行反接制动停车，应采取哪一种措施？A减低电枢电压、B提高励磁电流、C电枢回路中串入电阻、D电枢电压反接到转速接近零时。

（D）11.普通晶闸管导通之后，要恢复其阻断状态，应该采取哪种措施？A阳极电压增加、B触发控制极电压取削、C阳极电压反向、D阴极电流增加。

（C）12.直流电动机调速系统中，哪一个项参数不是恒转矩调速？A改变U、B改变φ、改变R。

（B）13.哪一项参数不是调速系统的静态技术指标？A调速的平滑性、B过渡过程时间T、C调速范围D、D静差度S 。

（B）14.单相半波可控整流电路，负载为纯电阻，导通角θ的数值为？A等于α、B等于π-α、C等于π、D等于2π-α。

《电气传动控制》机电传动控制复习题(含答案)最全.docx

一、单项选择题 1. 在下图a ）中，论述正确的是（D ） A. SB3是停止按钮 B. SB2是点动按钮 2. 在下图b ）中，论述正确的是（ A ） A. SB1是停止按钮 B. SB2是点动按钮 3. 在下图c ）中，论述错误的是（B ） A. SB1是停止按钮 B. SB2是自锁按钮 C. C. C. SB 1是起动按钮 SB2是起动按钮 SB3是点动按钮 D. D. KM 为交流接触器 S 为点动开关 K 为中间继电器 D. c ）必须具有（B ）功能。

C.点动 D.正反转 b ） 4. 用继电器、接触器控制线路实现电动机的起动， A.互锁 B.自锁5.下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（B A.按钮B.行程开关C.速度继电器D.中间继电器 6.机械设备的维修、调整常要求其控制线路具有（ A.自锁B.互锁C. 7. 多处起功能须用（B ）方式来实现。

A.动合触点串联B.动合触点并联C. 8. 多处停止功能须用（C ）方式来实现。

A.动合触点串联B.动合触点并联C.动断触点串联 9. 有关继电器、接触器控制线路设计正确的论述是A.线圈可以串联C.线圈与触点可交叉联接10. 有关中间继电器功能的论述错谩的是（A.信号的传递与转换B.C.动作延时D. C 点动）功能。

D. 正反转 )o动断触点串联 D. D. 动断触点并联动断触点并联B. D. C （B ）线圈只能出现一次接触器线圈之间必须有互锁保护）。

实现多路控制小功率信号控制大容量触点动作 11. 下列元件中，可用于实现机床工作台正反向起动转换功能的是（A.按钮 B,空气开关 C.速度继电器 D, 12. 继电器、接触器控制系统的优点是（B ）。

A.接线调试简便B.控制功能简单时成本较低 13. 有关继电器、接触器控制线路设计错误的论述是 A.线圈不能串联 B.线圈只能出现一次 14. 目前广泛使用的普通机床的机电控制大多采用（ A. PLC 控制 B,继电器、接触器控制 A ）。

电气传动复习题

一、填空题1、电气传动又称电力拖动，就是以电动机作为原动机驱动生产机械得系统得总称。

2、电气传动系统由电动机、控制装置以及被拖到得生产机械所组成。

3、按照电动机类型不同，电气传动分为直流与交流传动两大类。

4、恒转矩负载分为：反抗性恒转矩负载与位能性恒转矩负载。

5、电气传动系统得负载特性有3类，分别就是：恒转矩负载特性、恒功率负载特性与通风机负载特性。

6、调速就是指在某一负载情况下，通过改变电动机或电源得参数使机械特性发生相应改变，从而使电动机转速变化或保持不变。

7、直流传动动态调速指标有：跟随性能指标与抗扰性能指标两个大类。

8、单闭环直流调速系统就是指只有一个转速负反馈构成得闭环控制系统。

9、双闭环直流调速系统有两个反馈环节，分别为转速闭环反馈环节与电流闭环反馈环节。

10、能够改变直流电动机电磁转矩方向得系统，称为可逆调速系统。

11、电枢反接可逆线路根据执行元件得不同可分为：接触器切换电枢可逆线路、晶闸管开关切换电枢可逆线路与两组晶闸管装置反并联可逆线路。

12、可逆调速系统得环流分为两个大类，分别为：静态环流与动态环流。

13、无环流可逆系统按照实现无环流系统得原理不同可以分为：逻辑控制无环流系统与错位控制无环流系统。

14、交流调速系统得产品一般分为两大系列普通型与高性能型。

15、脉宽调制简称PWM 技术，就是利用电力电子开关器件得导通与关断，将直流电压变成连续得电压脉冲列，并通过控制脉冲宽度或周期达到变压得目得。

16、串级调速系统就是一种转差功率回馈型调速系统。

17、交流调速得基本类型有：转差功率消耗型调速系统、转差功率回馈型调速系统与转差功率不变型调速系统。

18、交-直-交变频器就是先把工频交流通过整流器变换成直流，然后再把直流通过逆变器变换成频率、电压均可控制得交流电源。

二、选择题1、直流电动机调速方法不包含（C）。

A、电枢回路串电阻B、励磁回路串电阻C、变频调速D、调节电枢电压2、直流电动机得励磁方式不包含（D）。

电气自动化专业电气传动与控制技术复习提纲(含答案)

电气传动与控制技术复习提纲一、选择题1.下面哪个部分是属于直流电动机的定子部分？（ C ）A、换向器B、电枢绕组C、励磁绕组D、风扇2.电动机带动工作台平行匀速运动时，负载的机械特性是哪一种？（ A ）A、反抗型恒转矩B、离心式通风机型机械特性C、恒功率型D、直线型机械特性3.复励直流电机是指电机的励磁绕组和电枢绕组进行如何连接？（ D ）A、串联B、并联C、单独分开连接D、一部分串联其他的并联4.电力拖动系统稳定工作时如果T e＞T L，电动机旋转方向与T e相同，转速将产生什么变化？（ B ）A、减速B、加速C、匀速D、停止5.一台直流发电机由额定运行状态转速下降为原来的50%，而励磁电流和电枢电流保持不变，则（ A ）A、电枢电势下降50%B、电磁转矩下降50%C、电枢电势和电磁转矩都下降50%D、端电压下降50%6.直流电动机在串电阻调速过程中，若负载转矩不变，则（ A ）A、输入功率不变B、输出功率不变C、总损耗功率不变D、电磁功率不变7.变压器的变比与原、副边的（ D ）A、电压成反比B、电流成正比C、匝数成反比D、电压成正比8.一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将（ C ）A、电枢电流减小、转速减小B、电枢电流减小、转速不变C、电枢电流不变、转速减小D、电枢电流不变、转速不变9.一台单相变压器，如果它的变压比为20，当它正常工作时，副边电流为100A，那么它的原边绕组中的电流应为（ A ）A、 5 AB、 0.2 AC、50 AD、 2.5 A试卷第 1 页（共 4 页）10.改变三相异步电动机旋转磁场方向的方法是（ C ）A、改变电源频率B、改变电源电压C、改变定子绕组中电流的相序D、改变电机的工作方式二、填空题1.直流发电机按励磁方法来分类，分为他励、并励、串励和复励四种。

2.直流他励电动机的固有机械特性是指在额定电枢电压，额定励磁磁通和电枢电路内不接电阻时的自然特性曲线。

电气传动复习题.docx

一、填空题1、电气传动又称电力拖动，是以电动机作为原动机驱动生产机械的系统的总称。

2、电气传动系统由电动机、控制装置以及被拖到的生产机械所组成。

3、按照电动机类型不同，电气传动分为直流和交流传动两大类。

4、恒转矩负载分为：反抗性恒转矩负载和位能性恒转矩负载。

5、电气传动系统的负载特性有3类，分別是：_怛转矩_负载特性、一恒功率_负载特性和—通风机—负载特性。

6、调速是指在某一负载情况下，通过改变_电动机_或_电源_的参数使机械特性发生相应改变, 从而使电动机转速_变化_或_保持不变_。

7、直流传动动态调速指标有：跟随性能指标和抗扰性能指标两个大类。

8、单闭环直流调速系统是指只有一个—转速负反馈_构成的闭环控制系统。

9、双闭环直流调速系统有两个反馈坏节，分别为—转速—闭坏反馈坏节和—电流_闭坏反馈坏节。

10、能够改变直流电动机_电磁转矩方向_的系统，称为可逆调速系统。

11、电枢反接可逆线路根据执行元件的不同可分为：接触器切换电枢可逆线路、晶闸管开关_切换电枢可逆线路和两组晶闸管装置反并联可逆线路。

12、可逆调速系统的坏流分为两个大类，分别为：静态环流和动态坏流。

13、无环流可逆系统按照实现无环流系统的原理不同可以分为：逻辑控制无环流系统和错位控制无环流系统。

14、交流调速系统的产品一般分为两大系列普通型和高性能型。

15、脉宽调制简称—PWM_技术，是利用电力电子开关器件的导通和关断，将直流电压变成连续的电压脉冲列，并通过控制脉冲宽度或周期达到变压的目的。

16、串级调速系统是一种_转差功率回馈型—调速系统。

17、交流调速的基木类型有：_转怎功率消耗型—调速系统、_转怎功率回馈型_调速系统和转差功率不变型—调速系统。

18、交-直-交变频器是先把—工频交流—通过—整流器—变换成直流，然后再把直流通过_逆变器—变换成频率、电压均可控制的—交流电源—。

二、选择题1、直流电动机调速方法不包含（C ）oA、电枢回路串电阻B、励磁回路串电阻C、变频调速D、调节电枢电压10、变频恒压供水系统采用的控制方式是（A ）。

电力传动期末考试整理

运动控制系统及其组成＋－为了避免或减免电路脉动的影响，需采用抑制电路脉动的措施，主要有：1）增加整流电路的相数，或采用多重化技术；2）设置电感量足够大的平波电抗器。

在动态过程中，可以把晶闸管触发与整流装置看成一个纯滞后环节，其滞后效应是由晶闸管的失控时间引起的。

P15图2-9晶闸管触发与整流装置动态结构图与V-M系统相比，直流PWM调速系统在很多方面有较大的优越性：1）主电路简单，需要的电力电子器件少；2）开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；3）低速性能好，稳速精度高，调速范围宽；4）若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；5）电力电子开关器件工作者在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高；6）直流电源采用不控整流时，电网功率因数比相控整流器高。

所谓稳态，是指电动机的平均电磁转矩与负载转矩相平衡的状态，机械特性是平均转速与平均转矩（电流）的关系。

归纳起来，对于调速系统转速控制的要求有以下三个方面：1）调速：在一定的最高转速和最低转速范围内，分档地（有级）或平滑地（无级）调节转速；2）稳速：以一定的精度在所需转速上稳定运行，在各种干扰下不允许有过大的转速波动，以确保产品质量；3）加、减速：频繁起动、制动的设备要求加速、减速尽量快，以提高生产率；不宜经受剧烈速度变化的机械则要求起动、制动尽量平稳。

调速系统的静差率指标应以最低速时所能达到的数值为准。

控制器功率放大与变换装置电动机及负载信号处理传感器知识领域：控制理论知识领域：电力电子与功率变换技术知识领域：电机原理模型知识领域：信号检测与数据处理技术一个调速系统的调速范围，是指在最低速时还能满足所需静差率的转速可调范围。

P25；例2-1 P24例2-2P28图2-21,图2-22，图2-23比较式（2-46）和式（2-47），不难得出以下的论断：（1）闭环系统静特性可以比开环系统机械特性硬得多；（2）闭环系统的静差率要比开环系统小得多；（3）如果所要求的静差率一定，则闭环系统可以大大提高调速范围。

电气传动与可编程控制器(plc)复习资料

《电气传动与可编程控制器（PLC ）》复习题一、单项选择题在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 机电传动的目的是将电能转换为【 A 】A. 机械能B. 动能C. 势能D. 液压能 2. 多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上？【 B 】A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒 3. 单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是【A 】 A. L M T T =B. L M T T >C. L M T T <D. L M T T ≠4. 根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是【 A 】 A. 恒相同 B. 恒相反 C. 取决于电机工作状态 D. 跟机械特性有关5. 随转速n 的增加，直线型机械特性的负载转矩将【D 】 A. 成抛物线变化 B . 成正比减小 C. 不变 D. 成正比增加6. 恒转矩型机械特性的特点是负载转矩为【A 】 A. 常数 B. 在一定范围内变化 C. 随转速增加而正比增加 D. 实数7. 电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是【 D 】A.0T T T L +=B. 0T T T L +=C. 00=++T T T LD. L T T T +=0 8. 单轴机电传动系统为减速运动时，电机转矩M T 与负载转矩L T 之间的关系是【 C 】 A. L M T T =B. L M T T >C. L M T T <D. L M T T ≠9. 恒转矩型机械特性中，反抗转矩的方向与运动方向的关系是【 B 】 A. 恒相同 B. 恒相反 C. 取决于电机工作状态 D. 跟机械特性有关10. 恒功率型机械特性的负载转矩与转速n 之间的关系是【B 】A. 成正比B. 成反比C. 无关D. 抛物线函数关系 11. 降低电枢电压，直流电动机的理想空载转速将【 A 】A. 不变B. 增加C. 降低D. 取决于励磁磁通 12. 直流发电机的感应电动势E 与其电枢电流a I 的方向关系是【 A 】A. 相同B. 相反C. 启动时相同，运行时相反D. 启动时相反，运行时相同 13. 直流电动机的电动势E 与其电枢电流aI 的方向关系是【B 】A. 相同B. 相反C. 启动时相同，运行时相反D. 启动时相反，运行时相同14. 在直流电动机电枢回路中串接附加电阻，电动机特性将【 C 】A. 不变B. 变硬C. 变软D. 绝对硬 15. 在直流电动机电枢回路中串接附加电阻，当供电电压和磁通都是额定值时理想空载转速将【 A 】 A. 不变 B. 增加 C. 降低 D. 急速增加16. 在电动机电枢电压突然降低使电动机转速降低的过程中，会出现以下哪种制动状态？【A 】A. 反馈制动B. 电源反接制动C. 倒拉反接制动D. 能耗制动 17. 旋转磁场的旋转方向与三相异步电动机三相电流相序的关系是【 C 】A. 一致B. 相反C. 相差120度D. 相差90度C 18. 降低电动机电源电压，则临界转差率将【 A 】A. 不变B. 增加C. 降低D. 急速增加 19. 三相异步电动机Y 连接降压启动时的转矩是△连接直接启动时的【 B 】A. 1/3B. 1/2C. 相等D. 1/4 20. 从过载观点选择电动机容量的基本依据是【A 】A.L T T >maxB. L N T T >C. L T T <maxD. L N T T ≤ 21. 保证三相异步电动机转子旋转的主要因素是【 A 】A. 转差率B. 磁场旋转方向C. 绕组连线方式D. 电压额定频率22. 三相异步电动机定子上所加电压增加1倍，则电机输出最大转矩增加【 C 】A. 1 倍B. 2倍C. 3倍D. 4倍23. 三相异步电动机定子接成星形时的启动电流为接成三角形时启动电流的【 A 】 A. 1/3 B. 1/2 C. 相等 D. 1/4 24. 在三相异步电动机的反馈制动状态下，电机转速与同步转速的关系是A 】 A.n n > B.n n < C.n n = D.n n ≤25. 热继电器的动作机理是【 A 】 A. 电流热效应 B. 零压保护 C. 过载保护 D. 过流保护 26. 改变电动机供电电压的调速方式属于【 A 】A. 恒转矩调速B. 恒功率调速C. 匀速调速D. 平稳调速 27. 三相异步电动机的最大转矩与定子每相绕组上所加电压的几次方成正比？【 B 】 A. 1 B. 2 C. 3 D. 4 28. 在三相异步电动机转子电路串联电阻，则电机输出最大转矩将【 A 】A. 不变B. 增加C. 降低D. 急速增加 29. 同步电机的最大特点是转速【 A 】A.恒定B.比同步转速大C.比同步转速小D. 不受限制 30. 我国标准工业电流频率为【C 】A. 220HzB. 60HzC. 50HzD. 380Hz 31. 改变三相异步电动机定子电源频率，则电机输出最大转矩将【A 】A. 不变B. 增加C. 降低D. 急速增加 32. 三相异步电机转子电路串电阻的调速方法适用于以下哪种异步电机【 A 】A. 绕线式B. 鼠笼式C. 深槽式D. 双鼠笼式 33. 为改变三相电机转动方向，常采用以下哪种措施？【 A 】A. 对调任两根电源B. 改变通电相序C. 改变转子电流方向D. 改变定子绕线方式二、判断改错题，正确的在题后括号内打“√”，错的打“×”并改正错误。
