实验二：压电材料的压电常数d33测试
压电陶瓷性能实验报告
一、实验目的1. 了解压电陶瓷的基本性能、结构、用途、制备方法。
2. 掌握压电陶瓷常见的表征方法及检测手段。
3. 通过实验，掌握压电陶瓷的性能测试方法，并对实验数据进行处理和分析。
二、实验原理压电陶瓷是一种具有压电效应的陶瓷材料，当受到外力作用时，会在其表面产生电荷；反之，当施加电场时，压电陶瓷会产生形变。
压电陶瓷的性能主要包括压电系数、介电常数、损耗角正切、机械品质因数等。
三、实验材料与仪器1. 实验材料：压电陶瓷样品2. 实验仪器：（1）电容测微仪（2）机械标定仪（3）直流电源（4）扫描隧道显微镜（5）谐振法测定仪（6）准静态法测定仪四、实验步骤1. 样品准备：将压电陶瓷样品清洗干净，并用无水乙醇进行脱脂处理。
2. 压电陶瓷性能测试：（1）电容测微仪测试：将压电陶瓷样品固定在电容测微仪上，通过改变直流电压，观察样品的轴向变形和弯曲变形。
（2）谐振法测定：将压电陶瓷样品固定在谐振法测定仪上，测量样品的频率响应曲线和压电耦合系数。
（3）准静态法测定：将压电陶瓷样品固定在准静态法测定仪上，测量样品的压电常数d33。
3. 数据处理与分析：将实验数据输入计算机，进行数据处理和分析，得出压电陶瓷的性能参数。
五、实验结果与分析1. 电容测微仪测试结果：通过电容测微仪测试，得出压电陶瓷样品的轴向变形和弯曲变形与电压的关系曲线。
根据曲线，计算出样品的压电系数。
2. 谐振法测定结果：通过谐振法测定，得出压电陶瓷样品的频率响应曲线和压电耦合系数。
根据曲线，计算出样品的介电常数和损耗角正切。
3. 准静态法测定结果：通过准静态法测定，得出压电陶瓷样品的压电常数d33。
根据测定结果，分析样品的压电性能。
六、实验结论1. 压电陶瓷样品具有良好的压电性能，满足实验要求。
2. 实验过程中，通过电容测微仪、谐振法测定和准静态法测定，分别获得了压电陶瓷样品的轴向变形、弯曲变形、频率响应曲线、压电耦合系数、介电常数、损耗角正切和压电常数等性能参数。
实验二压电材料的压电常数d测试
若施加力为F3，则在电极上产生的总电荷为Q3=d33F3 (1-39)静态法的测量装置如图5所示，线路中的电容C的作用是为了使样品所产生的电荷都能释放到电容上。
因此，要求电容C越大越好，一般选择的为样品电容的几十到一百倍的低损耗电容。
图5 静态法测量压电常数装置图测量时，为了避免施加力F3时会有附加冲击力而引起测量误差，一般加压时会合上电键K1，使样品短路而清除加压所产生的电荷。
去压时先打开电键K1，使样品上所产生的电荷全部释放到电容上，用静电计测其电压V3（伏），用下式求出：Q3=(Co+C1)V3 (1-40)式中，C3为样品的静电容（法）；C为外加并联电容（法），V3为电压（伏）。
（2）动态法压电陶瓷材料的大部分参数都可以通过测量频率Fs和fa来确定。
生产上都采用动态法中的传输法。
图6给了一种简单的测量线路。
图6 简易动态法测量这种测量线路过于简单，有一些缺点，为了克服简单测量线路的缺点，通常采用图7所示的常用测量线路。
在振子两端有连接的电阻Ri，RT和RTo。
一般选择Ri≥10RT′，RT= RT′及RT小于振子的等效电阻R1。
这一测量电路中每个电阻的作用及阻值选择理由如下。
选择RT′≤R1/10，既RT′较下，而振子又与RT′并联，这样，振子的阻抗Z虽然随频率变化很大，但Z与RT′并联后的和阻抗随频率的变化却很小，因此，可以认为输入电压几乎保持不变。
可以选择（Ri+ RT′）等于信号发生器的输出阻抗和频率计的输入阻抗与（Ri+ RT′）相并联，而RT′又与振子并联，当RT′小时，它能隔离信号发生器输出电抗和频率计输入电抗对振子的影响，因此，可以提高测量fm和fn的精度。
对RT值选择是一个重要的问题。
因为RT与振子相串联，特别是振子谐振时，RT就是串联谐振电路中电阻的一部分。
RT大时，会影响谐振曲线的尖锐度，使谐振指示不准确，造成测量误差，所以要求RT越小越好。
另一方面，振子阻抗随频率的变化是通过RT上的电压变化反映到毫伏表中，为了使毫伏表能灵敏地反映这个变化，就希望大一点好。
“材料物理性能”实验指导书印刷版
“材料物理性能”实验指导书目录实验一无机材料线膨胀系数的测定 (1)实验二电介材料的室温绝缘电阻测定 (6)实验三材料的介电常数温度特性测试 (12)实验四压电材料谐振峰与反谐振峰的测定 (17)实验五压电材料的压电常数d33实验测定 (19)实验一无机材料线膨胀系数的测定【实验目的】掌握利用电感微位移器测定材料线膨胀系数的方法。
【实验仪器】线膨胀系数测定仪，计算机测试软件，游标卡尺。
【实验原理】1．材料线膨胀系数的测定及其测量方法固体的长度一般是温度的函数，在常温下，固体的长度L与温度t有如下关系：L＝L0（1＋αt）（1－1）式中L0为固体在t＝0℃时的长度；α称为线胀系数。
其数值与材料性质有关，单位为℃－1。
设物体在t1℃时的长度为L，温度升到t2℃时增加了ΔL。
根据（1－1）式可以写出L＝L0（1＋αt1）（1－2）L＋ΔL＝L0（1＋αt2）（1－3）从（1－2）、（1－3）式中消去L0后，再经简单运算得－4）由于ΔL<<L，故（1－4）可以近似写成－5）显然，固体线胀系数的物理意义是当温度变化1℃时，固体长度的相对变化值。
在（1－5）式中，L、t1、t2都比较容易测量，但ΔL很小，一般长度仪器不易测准，本实验中用电感位移传感器进行精确测量。
2．测量装置简介测试仪由电阻炉、加载传感器装置、滑移小车、基座好控制箱五部分组成，如图所示。
电炉升温后炉膛内的样品受热发生膨胀，顶在试样顶端的测试杆产生与之等量的膨胀量（如果不计系统的热变形量的话），这一膨胀量由电感位移传感器及仪表精确测量出来，并由仪表显示并送计算机处理，计算机数据处理后显示δ和α值是通过自动系统补偿计算结果，也可通过智能仪表显示的位移绝对值，人工记录，并按原理公式计算图1-1 热膨胀测试仪为消除系统热变形量对测试结果的影响，在计算中需加上相应的补偿值才是试样的真实膨胀值。
【实验内容】1、将基座安放水平，调整炉膛的位置，使炉膛与试样管相对运动自如，防止相互擦、碰。

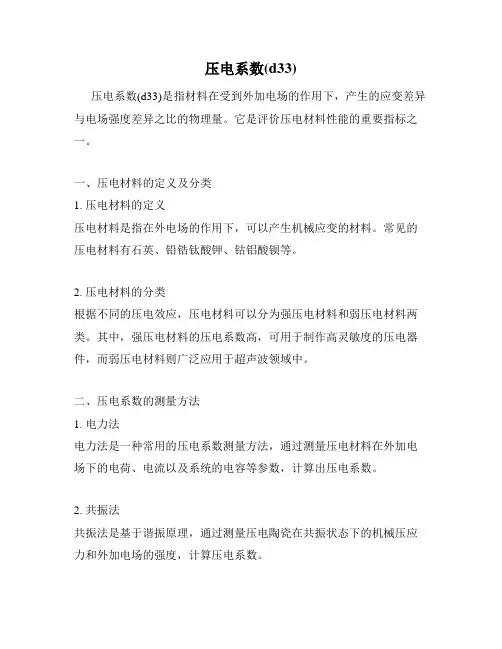

压电系数(d33)
压电系数(d33)压电系数(d33)是指材料在受到外加电场的作用下，产生的应变差异与电场强度差异之比的物理量。
它是评价压电材料性能的重要指标之一。
一、压电材料的定义及分类1. 压电材料的定义压电材料是指在外电场的作用下，可以产生机械应变的材料。
常见的压电材料有石英、铅锆钛酸钾、钴铝酸钡等。
2. 压电材料的分类根据不同的压电效应，压电材料可以分为强压电材料和弱压电材料两类。
其中，强压电材料的压电系数高，可用于制作高灵敏度的压电器件，而弱压电材料则广泛应用于超声波领域中。
二、压电系数的测量方法1. 电力法电力法是一种常用的压电系数测量方法，通过测量压电材料在外加电场下的电荷、电流以及系统的电容等参数，计算出压电系数。
2. 共振法共振法是基于谐振原理，通过测量压电陶瓷在共振状态下的机械压应力和外加电场的强度，计算压电系数。
3. 拉曼光谱法拉曼光谱法是利用拉曼光谱分析压电材料的压电系数的方法，该方法具有非接触、非破坏性等优点。
三、压电系数的应用1. 压电声波传感器利用压电材料的压电效应制作的压电声波传感器广泛应用于水下探测、流速测量、物体距离测量等领域。
2. 压电陶瓷换能器将压电陶瓷作为换能器件，可将电能与机械能互相转换，用于超声波探测、物体测距等领域。
3. 压电材料的力敏、形敏应用通过利用压电材料的力敏、形敏应用制作压电开关、压电加速度计等传感器设备。
总之，压电系数是评价压电材料性能的重要参数，其应用广泛，包括压电声波传感器、压电陶瓷换能器以及压电传感器等。
不同的测量方法和不同的压电材料，其压电系数存在差异，因此需要根据实际应用需求选择合适的压电材料和测量方法。

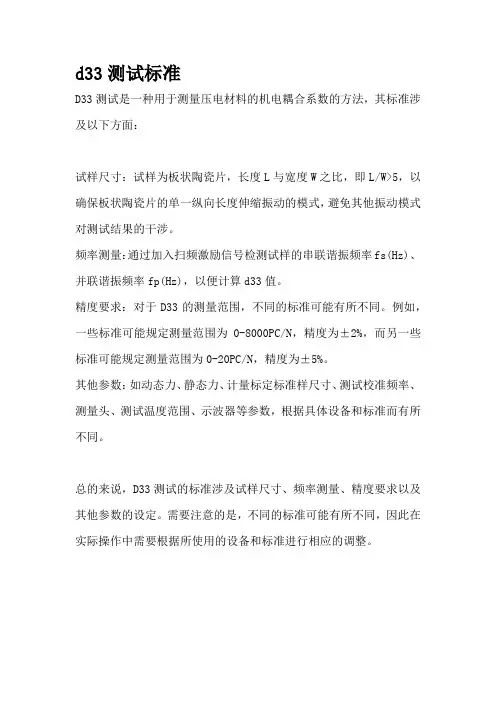

d33测试标准
d33测试标准
D33测试是一种用于测量压电材料的机电耦合系数的方法，其标准涉及以下方面：
试样尺寸：试样为板状陶瓷片，长度L与宽度W之比，即L/W>5，以确保板状陶瓷片的单一纵向长度伸缩振动的模式，避免其他振动模式对测试结果的干涉。
频率测量：通过加入扫频激励信号检测试样的串联谐振频率fs(Hz)、并联谐振频率fp(Hz)，以便计算d33值。
精度要求：对于D33的测量范围，不同的标准可能有所不同。
例如，一些标准可能规定测量范围为0-8000PC/N，精度为±2%，而另一些标准可能规定测量范围为0-20PC/N，精度为±5%。
其他参数：如动态力、静态力、计量标定标准样尺寸、测试校准频率、测量头、测试温度范围、示波器等参数，根据具体设备和标准而有所不同。
总的来说，D33测试的标准涉及试样尺寸、频率测量、精度要求以及其他参数的设定。
需要注意的是，不同的标准可能有所不同，因此在实际操作中需要根据所使用的设备和标准进行相应的调整。
PZT陶瓷的压电性能测试实验报告
2.实验报告要求：
1）理解压电效应和掌握PZT的制备流程； 2）简要说明PZT压电陶瓷的d33的测试过程； 3）实验报告用正规的报告纸书写，要求思路清晰、书写工整。
行星球磨机
手动式粉末压片机
准静态d33测量 仪
3.PZT压电陶瓷的制备
3.2 PZT陶瓷的制备：
球磨 成型及增塑 预烧排塑及烧结
1.使各种原材 料分布均匀， 便于固相反应 的生成 2.使物料粉碎 达到一定的细 度，以利于降 低烧成温度
1.赋予材料可塑 性，便于成型， 使坯件具有较高 的致密度 2.增加瓷料的粘结 性，并减少与模壁 的摩擦力，便于脱 模
快速模式即连续测量，被测元件均为极化后已放置一点时间并已彻 底放电后的试样，此时“放电提示”红色发光二极管闪烁，随时提醒 操作人员首先对压电元件放电后再进行测量，以避免损坏仪器。选择 “快速模式”测量，每更换一个被测元件，表头会迅速显示d33结果及 正负极性。
3.4“安全模式”测量
对于刚刚极化完的压电试样，在短时间内，即使多次放电也很难彻 底放完，压电试样上仍然会存在少则几千伏，多则几万伏的电压。选 择“安全模式”可使仪器在测量过程中能自动对被测元件进行放电， 以确保仪器安全。在插入被测试样后，放电过程开始并自动完成，此 时表头指示为零，按下“测量触发”键，表头才能显示出测量结果。 每测一只元件，都要重复一次上述过程。在“安全模式”状态下， “放电提示”指示灯熄灭，“测量触发”按钮内的绿色发光二极管一 直点亮。
预烧温度800℃， 主要目的是排除 粘结剂，并使坯 体有一定的强度 烧结温度1200℃， 烧成好坏标准： 陶瓷收缩情况和 表面裂纹
3.PZT压电陶瓷的制备
3.3 极化：
硅油的作用： 1：保温； 2：绝缘。
(完整版)实验二：压电材料的压电常数d33测试
F F F-++-F Q压电介质正压电效应逆压电效应机械能电能图2 压电效应的可逆性压电式传感器大都采用压电材料的正压电效应制成。
大多数晶体都具有压电效应，而多数晶体的压电效应都十分微弱。
2、压电陶瓷的压电效应压电陶瓷是一种经过极化处理后的人工多晶铁电体。
多晶是指它由无数细微的单晶组成，所谓铁电体是指它具有类似铁磁材料磁畴的电畴结构，每个单晶形成一单个电畴，这种自发极化的电畴在极化处理之前，个晶粒内的电畴按任意方向排列，自发极化的作用相互抵消，陶瓷的极化强度为零，因此，原始的压电陶瓷呈现各向同性而不具有压电性。
为使其具有压电性，就必须在一定温度下做极化处理。
图3 陶瓷极化过程示意图 图4 束缚电荷与自由电荷排列示意图所谓极化处理，是指在一定温度下，以强直流电场迫使电畴自发极化的方向转到与外加电场方向一致，作规则排列，此时压电陶瓷具有一定的极化强度，再使温度冷却，撤去电场，电畴方向基本保持不变，余下很强的剩余极化电场，从而呈现压电性，即陶瓷片的两端出现束缚电荷，一端为正，另一端为负。
如图3所示。
由于束缚电荷的作用，在陶瓷片的极化两端很快吸附一层来自外界的自由电荷，这时束缚电荷与自由电荷数值相等，极性相反，故此陶瓷片对外不呈现极性。
如图4所示。
如果在压电陶瓷片上加一个与极化方向平行的外力，陶瓷片产生压缩变形，片内的束缚电荷之间距离变小，电畴发生偏转，极化强度变小，因此吸附在其表面的自由电荷，有一部分被释放而呈现放电现象。
当撤销压力时，陶瓷片恢复原状，极化强度增大，因此又吸附一部分自由电荷而出现充电现象。
这种因受力而产生的机械效应转变为电效应，将机械能转变为电能，就是压电陶瓷的正压电效应。
放电电荷的多少与外力成正比例关系33q d F （1）其中33d 是压电陶瓷的压电系数，F 为作用力。
图5 静态法测量压电常数装置图测量时，为了避免施加力F3时会有附加冲击力而引起测量误差，一般加压时会合上电键K1，使样品短路而清除加压所产生的电荷。
(完整版)实验二：压电材料的压电常数d33测试
F F F-++-F Q压电介质正压电效应逆压电效应机械能电能图2 压电效应的可逆性压电式传感器大都采用压电材料的正压电效应制成。
大多数晶体都具有压电效应，而多数晶体的压电效应都十分微弱。
2、压电陶瓷的压电效应压电陶瓷是一种经过极化处理后的人工多晶铁电体。
多晶是指它由无数细微的单晶组成，所谓铁电体是指它具有类似铁磁材料磁畴的电畴结构，每个单晶形成一单个电畴，这种自发极化的电畴在极化处理之前，个晶粒内的电畴按任意方向排列，自发极化的作用相互抵消，陶瓷的极化强度为零，因此，原始的压电陶瓷呈现各向同性而不具有压电性。
为使其具有压电性，就必须在一定温度下做极化处理。
图3 陶瓷极化过程示意图 图4 束缚电荷与自由电荷排列示意图所谓极化处理，是指在一定温度下，以强直流电场迫使电畴自发极化的方向转到与外加电场方向一致，作规则排列，此时压电陶瓷具有一定的极化强度，再使温度冷却，撤去电场，电畴方向基本保持不变，余下很强的剩余极化电场，从而呈现压电性，即陶瓷片的两端出现束缚电荷，一端为正，另一端为负。
如图3所示。
由于束缚电荷的作用，在陶瓷片的极化两端很快吸附一层来自外界的自由电荷，这时束缚电荷与自由电荷数值相等，极性相反，故此陶瓷片对外不呈现极性。
如图4所示。
如果在压电陶瓷片上加一个与极化方向平行的外力，陶瓷片产生压缩变形，片内的束缚电荷之间距离变小，电畴发生偏转，极化强度变小，因此吸附在其表面的自由电荷，有一部分被释放而呈现放电现象。
当撤销压力时，陶瓷片恢复原状，极化强度增大，因此又吸附一部分自由电荷而出现充电现象。
这种因受力而产生的机械效应转变为电效应，将机械能转变为电能，就是压电陶瓷的正压电效应。
放电电荷的多少与外力成正比例关系33q d F （1）其中33d 是压电陶瓷的压电系数，F 为作用力。
图5 静态法测量压电常数装置图测量时，为了避免施加力F3时会有附加冲击力而引起测量误差，一般加压时会合上电键K1，使样品短路而清除加压所产生的电荷。
实验二压电材料的压电常数d33测试
一定大小和方向的力，根据压电效应，样品将因形变而产生一定的电荷。
D33=d33T3若施加力为F3，则在电极上产生的总电荷为Q3=d33F3 (1-39)静态法的测量装置如图5所示，线路中的电容C的作用是为了使样品所产生的电荷都能释放到电容上。
因此，要求电容C越大越好，一般选择的为样品电容的几十到一百倍的低损耗电容。
图5 静态法测量压电常数装置图测量时，为了避免施加力F3时会有附加冲击力而引起测量误差，一般加压时会合上电键K1，使样品短路而清除加压所产生的电荷。
去压时先打开电键K1，使样品上所产生的电荷全部释放到电容上，用静电计测其电压V3（伏），用下式求出：Q3=(Co+C1)V3 (1-40)式中，C3为样品的静电容（法）；C为外加并联电容（法），V3为电压（伏）。
（2）动态法压电陶瓷材料的大部分参数都可以通过测量频率Fs和fa来确定。
生产上都采用动态法中的传输法。
图6给了一种简单的测量线路。
图6 简易动态法测量这种测量线路过于简单，有一些缺点，为了克服简单测量线路的缺点，通常采用图7所示的常用测量线路。
在振子两端有连接的电阻Ri，RT和RTo。
一般选择Ri≥10RT′，RT= RT′及RT小于振子的等效电阻R1。
这一测量电路中每个电阻的作用及阻值选择理由如下。
选择RT′≤R1/10，既RT′较下，而振子又与RT′并联，这样，振子的阻抗Z虽然随频率变化很大，但Z与RT′并联后的和阻抗随频率的变化却很小，因此，可以认为输入电压几乎保持不变。
可以选择（Ri+ RT′）等于信号发生器的输出阻抗和频率计的输入阻抗与（Ri+ RT′）相并联，而RT′又与振子并联，当RT′小时，它能隔离信号发生器输出电抗和频率计输入电抗对振子的影响，因此，可以提高测量fm和fn的精度。
对RT值选择是一个重要的问题。
因为RT与振子相串联，特别是振子谐振时，RT就是串联谐振电路中电阻的一部分。
RT大时，会影响谐振曲线的尖锐度，使谐振指示不准确，造成测量。
实验二：压电材料的压电常数d33测试
F F F-++-F Q压电介质正压电效应逆压电效应机械能电能图2 压电效应的可逆性压电式传感器大都采用压电材料的正压电效应制成。
大多数晶体都具有压电效应，而多数晶体的压电效应都十分微弱。
2、压电陶瓷的压电效应压电陶瓷是一种经过极化处理后的人工多晶铁电体。
多晶是指它由无数细微的单晶组成，所谓铁电体是指它具有类似铁磁材料磁畴的电畴结构，每个单晶形成一单个电畴，这种自发极化的电畴在极化处理之前，个晶粒内的电畴按任意方向排列，自发极化的作用相互抵消，陶瓷的极化强度为零，因此，原始的压电陶瓷呈现各向同性而不具有压电性。
为使其具有压电性，就必须在一定温度下做极化处理。
图3 陶瓷极化过程示意图 图4 束缚电荷与自由电荷排列示意图所谓极化处理，是指在一定温度下，以强直流电场迫使电畴自发极化的方向转到与外加电场方向一致，作规则排列，此时压电陶瓷具有一定的极化强度，再使温度冷却，撤去电场，电畴方向基本保持不变，余下很强的剩余极化电场，从而呈现压电性，即陶瓷片的两端出现束缚电荷，一端为正，另一端为负。
如图3所示。
由于束缚电荷的作用，在陶瓷片的极化两端很快吸附一层来自外界的自由电荷，这时束缚电荷与自由电荷数值相等，极性相反，故此陶瓷片对外不呈现极性。
如图4所示。
如果在压电陶瓷片上加一个与极化方向平行的外力，陶瓷片产生压缩变形，片内的束缚电荷之间距离变小，电畴发生偏转，极化强度变小，因此吸附在其表面的自由电荷，有一部分被释放而呈现放电现象。
当撤销压力时，陶瓷片恢复原状，极化强度增大，因此又吸附一部分自由电荷而出现充电现象。
这种因受力而产生的机械效应转变为电效应，将机械能转变为电能，就是压电陶瓷的正压电效应。
放电电荷的多少与外力成正比例关系33q d F （1）其中33d 是压电陶瓷的压电系数，F 为作用力。
图5 静态法测量压电常数装置图测量时，为了避免施加力F3时会有附加冲击力而引起测量误差，一般加压时会合上电键K1，使样品短路而清除加压所产生的电荷。
陶瓷电性能的测定(压电陶瓷d33的测定)-同济大学(精)
5、“快速模式”测量即连续测量，被测元件均为极 化后已放置一定时间并已彻底放电后（48小时） 的试样，此时“放电提示”红色发光二极管闪烁， 随时提醒操作人员首先对压电元件放电后再进行 测量，以避免损坏仪器。选择“快速模式”测量， 每更换一个被测元件，表头会迅速显示d33结果及 正负极。
二、实验原理：
仪器发出电驱动信号，使测试头内的电磁驱动 部分产生一个约0.25牛顿，频率为110赫兹的低频 交变力，通过上下探头加到被测试样和内部的比较 样品上，由于两者在力学上串联，因而所受到的交 变力相等。由正压电效应产生出的两个压电电信号 再由仪器处理后，即显示其d33值和极性。
准静态法方便快捷，精确度高，实用性强。
2、静态法：操作比较简单，还能同时测出被测试样的压电常数值 和极性，但对被测试样的形状、尺寸要求也比较苛刻，特别是 由于静态法测量中所施加的作用力较大以及压电材料固有的非 线性现象和热释电效应，造成测量态法和静态法测量的优点，对被测试样形 状尺寸的要求放得很宽（片状、柱状、条状、圆管状、圆环状 甚至是半球壳等各种形状、尺寸的试样均能测量），其实用性 更强。此外还具有测量范围宽，分辨率细，可靠性高，操作简 单快捷等诸多特点。
三、实验仪器与设备：
ZJ－3AN准静态d33测量仪
四、实验步骤：
1、用两根多芯电缆把测量头和仪器本体连接好，接 通电源。
2、把附件盒内的Φ20尼龙片插入测量头的上下探头 之间，调节手轮，使尼龙片刚好压住为止。
3、把仪器后面板上的“显示选择”开关置于“d33”一 侧，此时前面板右上方绿灯亮；“量程选择”开关 一般置于“×1”档即可。
压电电压常数
压电电压常数压电电压常数（Piezoelectric voltage constant）是衡量压电材料性质的重要指标之一。
压电材料是特殊的功能材料，能够将机械压力转化为电信号，或者将电信号转化为机械位移。
因此，压电材料在许多领域都有广泛的应用，比如传感器、执行器、声波、振动控制等。
1. 压电电压常数的定义和单位压电电压常数是指压电材料在某个方向的压电电荷系数与该方向的应变系数之比，记作d33。
d33的单位是库仑/牛，通常用pm/V来表示。
也有其他压电电压常数，如d31、d15等，分别表示不同方向的电压常数。
2. 压电电压常数的测量原理常见的测量d33的方法是使用Berlincourt振荡器。
其基本原理是将压电材料置于一个圆盘形共振器（也称作Berlincourt振荡器）中，在该共振器的共振频率范围内，施加一个外部激励电场，令振荡器共振并产生极化电荷。
通过测量圆盘共振器的机械振幅和表面的电荷，可以计算出该压电材料的d33。
3. 压电电压常数的影响因素压电电压常数受到许多因素的影响，比如温度、应变状态、缺陷等。
在实际应用中，需要根据具体情况选择适合的压电材料，以尽可能克服这些影响因素。
4. 压电电压常数的应用压电电压常数是压电材料最基础的物理量之一，对于压电传感器、执行器、声波器件等应用非常重要。
在压电传感器中，d33用于计算压力与电信号之间的转化效率。
在执行器中，d33用于计算电信号和机械作用力之间的转化效率。
在声波器件中，d33用于计算声波传播的速度和频率响应。
总之，压电电压常数是衡量压电材料性质的重要指标，对于压电材料的设计和应用有着重要的意义。
在不同的应用场景中，需要根据实际需求选择适合的压电材料和电压常数。
陶瓷电性能的测定 (压电陶瓷d33的测定)
3、准静态法：保留了动态法和静态法测量的优点，对被测试样形 状尺寸的要求放得很宽（片状、柱状、条状、圆管状、圆环状 甚至是半球壳等各种形状、尺寸的试样均能测量），其实用性 更强。此外还具有测量范围宽，分辨率细，可靠性高，操作简 单快捷等诸多特点。
二、实验原理：
仪器发出电驱动信号，使测试头内的电磁驱动
四、实验步骤：
1、用两根多芯电缆把测量头和仪器本体连接好，接 通电源。 2、把附件盒内的Φ20尼龙片插入测量头的上下探头 之间，调节手轮，使尼龙片刚好压住为止。 3、把仪器后面板上的“显示选择”开关置于“d33”一 侧，此时前面板右上方绿灯亮；“量程选择”开关 一般置于“×1”档即可。 4、按下“快速模式”，仪器通电预热10分钟后，调 节“调零”旋钮使面板指示在“0”与“－0”之间跳 动，调零即完成，撤掉尼龙片开始测量。调零一律 在“快速模式”下进瓷电性能的测定
（压电陶瓷d33的测定）
压电常数d33是压电陶瓷重要的特性参数 之一，它是压电介质把机械能（或电能）转换 为电能（或机械能）的比例常数，反映了应力 或应变和电场或电位移之间的联系，直接反映 了材料机电性能的耦合关系和压电效应的强弱。
一、测试方法：
1、动态法：压电常数精度高，但对被测试样的形状、尺寸有严格 的限制，测量方法也非常烦琐，同时还存在无法测得试样极性 的缺陷； 2、静态法：操作比较简单，还能同时测出被测试样的压电常数值 和极性，但对被测试样的形状、尺寸要求也比较苛刻，特别是 由于静态法测量中所施加的作用力较大以及压电材料固有的非 线性现象和热释电效应，造成测量误差较大，测试结果可信度 差。
部分产生一个约0.25牛顿，频率为110赫兹的低频
交变力，通过上下探头加到被测试样和内部的比较 样品上，由于两者在力学上串联，因而所受到的交 变力相等。由正压电效应产生出的两个压电电信号 再由仪器处理后，即显示其d33值和极性。
实验十二 压电陶瓷压电性能测定
实验十二压电陶瓷压电性能测定实验名称：压电陶瓷压电性能测定实验项目性质：普通实验所涉及课程：电子材料计划学时：2学时一、实验目的1.了解压电常数的概念和意义；2.掌握压电陶瓷压电常数的测定方法。
3.学会操作ZJ-3AN型准静态d33测量仪。
二、实验内容1. 实验老师介绍使用压电常数测量仪测试d33的原理与步骤；2. 测试压电陶瓷的压电常数。
三、实验（设计）仪器设备和材料清单ZJ-3AN型准静态d33测量仪、压电陶瓷晶片等。
四、实验原理压电陶瓷，一种能够将机械能和电能互相转换的功能陶瓷材料，是一种具有压电效应的材料。
当在某一特定方向对晶体施加应力时，在与应力垂直方向两端表面能出现数量相等、符号相反的束缚电荷，这一现象被称为“正压电效应”。
逆压电效应：当一块具有压电效应的晶体置于外电场中，由于晶体的电极化造成的正负电荷中心位移，导致晶体形变，形变量与电场强度成正比。
压电常数是反映力学量（应力或应变）与电学量（电位移或电场）间相互耦合的线性响应系数。
通常用d ij 表示，下标中第一个数字代表电场方向或电极面的垂直方向，第二个数字代表应力或应变方向。
五、实验步骤（1）用两根多芯电缆把测量头和仪器本体连接好，接通电源。
（2）把Φ20尼龙片插入测量头的上下探头之间，调节手轮，使尼龙片刚好压住为止。
（3）把仪器后面板上的“显示选择”开关置于“d33”一侧，此时面板右上方绿灯亮。
（4）把仪器后面板上的“量程选择”开关置于“×1”档。
（5）按下“快速模式”，仪器通电预热10分钟后，调节“调零”旋钮使面板表指示在“0”与“-0”之间跳动。
调零即完成，撤掉尼龙片开始测量。
（6）依次接入待测元件，表头显示d33结果及正负极性，记录。
（7）取三次测量的平均值。
六、实验报告要求1. 实验目的；2. 实验内容；3. 实验设备（仪器），材料；4. 实验原理；5. 实验步骤；6. 实验数据测试与记录；7. 实验结果与分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压电陶瓷是一种经过极化处理后的人工多晶铁电体。多晶是指它由无数细微的单晶组成，所谓铁电体是指它具有类似铁磁材料磁畴的电畴结构，每个单晶形成一单个电畴，这种自发极化的电畴在极化处理之前，个晶粒内的电畴按任意方向排列，自发极化的作用相互抵消，陶瓷的极化强度为零，因此，原始的压电陶瓷呈现各向同性而不具有压电性。为使其具有压电性，就必须在一定温度下做极化处理。
压电材料(piezoelectric material)，受到压力作用时会在两端面间出现电压的晶体材料。1880年,法国物理学家P.居里和J.居里兄弟发现,把重物放在石英晶体上,晶体某些表面会产生电荷,电荷量与压力成比例。这一现象被称为压电效应。
1、压电效应
某些物质，当沿着一定方向施加压力或拉力时，会发生形变，其内部就产生极化现象，同时，其外表面上产生极性相反的电荷；当外力拆掉后，又恢复到不带电的状态；当作用力方向反向时，电荷极性也相反；电荷量与外力大小成正比。这种现象叫正压电效应。如图1所示。
3、压电参数的测量方法
压电陶瓷材料的压电参数的测量方法甚多，有电测法，声测法，力测法和光测法等，这些方法中以电测法的应用最为普遍。在利用电测法进行测试时，由于压力体对力学状态极为敏感，因此，按照被测样品所处的力学状态，又可划分为动态法，静态法和准静态法等。
（1）静态法
静态法是被测样品处于不发生交变形变的测试方法，主要用于测试压电常数，测试样品上加一定大小和方向的力，根据压电效应，样品将因形变而产生一定的电荷。
（1）
其中 是压电陶瓷的压电系数， 为作用力。
压电陶瓷在极化方向上的压电效应最明显。我们把极化方向叫 轴，垂直于 轴平面上的任何直线都可作为 轴（或 轴）。压电陶瓷的压电系数比石英晶体的大得多，所以采用压电陶瓷制作的压电式传感器的灵敏度较高，但剩余极化强度和特性受温度影响较大。最早使用的压电陶瓷材料是钛酸钡（ ）。它是由碳酸钡和二氧化钛按一定比例混合后烧结而成。它的压电系数约为石英的50倍，但使用温度较低，最高只有70℃，温度稳定性和机械强度都不如石英。
物理专业实验报告
专业应用物理班级1姓名学号
实验名称压电材料的压电常数d33测试实验地点实验日期
【实验目的】
（1）掌握准静态d33熟悉压电材料压电效应的基本原理
【实验仪器】
YE2730A准静态压电常数d33测试仪；PZT压电陶瓷样品；PMN压电陶瓷样品
【实验原理】
D33=d33T3
若施加力为F3，则在电极上产生的总电荷为
Q3=d33F3(1-39)
静态法的测量装置如图5所示，线路中的电容C的作用是为了使样品所产生的电荷都能释放到电容上。因此，要求电容C越大越好，一般选择的为样品电容的几十到一百倍的低损耗电容。
图5静态法测量压电常数装置图
测量时，为了避免施加力F3时会有附加冲击力而引起测量误差，一般加压时会合上电键K1，使样品短路而清除加压所产生的电荷。去压时先打开电键K1，使样品上所产生的电荷全部释放到电容上，用静电计测其电压V3（伏），用下式求出：
图1（正）压电效应
反之，当对某些物质在极化方向上施加一定电场时，材料将产生机械形变，当外电场撤销时，形变也消失，这叫逆压电效应，也叫电致伸缩。压电效应的可逆性如图62所示。利用这一特性可实现机—电能量的相互转换。
图2压电效应的可逆性
压电式传感器大都采用压电材料的正压电效应制成。大多数晶体都具有压电效应，而多数晶体的压电效应都十分微弱。2、压电陶瓷的压电效应
Q3=(Co+C1)V3 (1-40)
式中，C3为样品的静电容（法）；C为外加并联电容（法），V3为电压（伏）。
（2）动态法
压电陶瓷材料的大部分参数都可以通过测量频率Fs和fa来确定。生产上都采用动态法中的传输法。图6给了一种简单的测量线路。
图6简易动态法测量
这种测量线路过于简单，有一些缺点，为了克服简单测量线路的缺点，通常采用图7所示的常用测量线路。在振子两端有连接的电阻Ri，RT和RTo。一般选择Ri≥10RT′，RT= RT′及RT小于振子的等效电阻R1。这一测量电路中每个电阻的作用及阻值选择理由如下。
选择RT′≤R1/10，既RT′较下，而振子又与RT′并联，这样，振子的阻抗Z虽然随频率变化很大，但Z与RT′并联后的和阻抗随频率的变化却很小，因此，可以认为输入电压几乎保持不变。可以选择（Ri+ RT′）等于信号发生器的输出阻抗和频率计的输入阻抗与（Ri+ RT′）相并联，而RT′又与振子并联，当RT′小时，它能隔离信号发生器输出电抗和频率计输入电抗对振子的影响，因此，可以提高测量fm和fn的精度。
目前使用较多的压电陶瓷是锆钛酸铅（PZT系列），它是钛酸钡（ ）和锆酸铅（ ）组成的 。它有较高的压电系数和较高的工作温度。铌镁酸铅是20世纪60年代发展起来的压电陶瓷。它由铌镁酸铅（ ）、锆酸铅和钛酸铅按不同比例配成的不同性能的压电陶瓷，它具有较高的压电系数和较高的工作温度，而且能承受较高的压力。
图3陶瓷极化过程示意图图4束缚电荷与自由电荷排列示意图
所谓极化处理，是指在一定温度下，以强直流电场迫使电畴自发极化的方向转到与外加电场方向一致，作规则排列，此时压电陶瓷具有一定的极化强度，再使温度冷却，撤去电场，电畴方向基本保持不变，余下很强的剩余极化电场，从而呈现压电性，即陶瓷片的两端出现束缚电荷，一端为正，另一端为负。如图3所示。由于束缚电荷的作用，在陶瓷片的极化两端很快吸附一层来自外界的自由电荷，这时束缚电荷与自由电荷数值相等，极性相反，故此陶瓷片对外不呈现极性。如图4所示。
对RT值选择是一个重要的问题。因为RT与振子相串联，特别是振子谐振时，RT就是串联谐振电路中电阻的一部分。RT大时，会影响谐振曲线的尖锐度，使谐振指示不准确，造成测量误差，所以要求RT越小越好。另一方面，振子阻抗随频率的变化是通过RT上的电压变化反映到毫伏表中，为了使毫伏表能灵敏地反映这个变化，就希望大一点好。兼顾这两方面的要求，一般选择RT小于振子的等效电阻R1，对于PZT系压电陶瓷来说，RT的数值约为几十欧。由于形状大小不同的压电陶瓷振子的最小阻抗也不相同，所以测量时应对RT值作必要的调整。其次，在反谐振频率时，振子的阻抗达到最大值，为了提高测量反谐振频率的精确度，应适当选择较大的RT值。与RT′相似，RT′也能起到隔离毫伏计的输入电抗对振子的影响，所以也能提高测量fm和fn的精确度。
