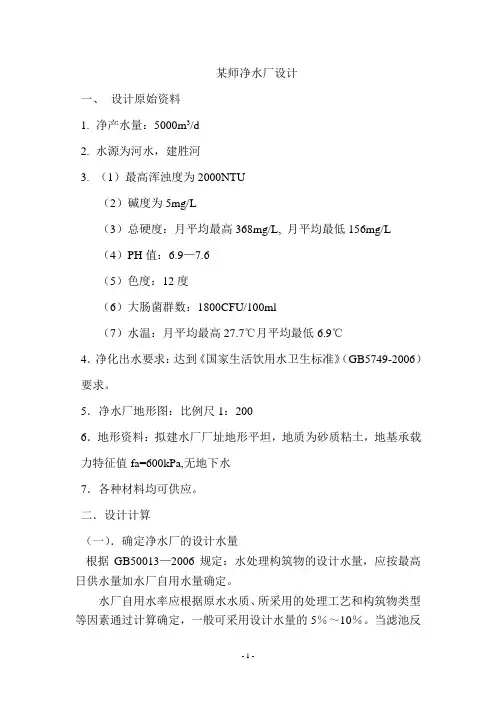

某师净水厂设计一、设计原始资料1.净产水量：5000m3/d2.水源为河水，建胜河3.（1）最高浑浊度为2000NTU（2）碱度为5mg/L（3）总硬度：月平均最高368mg/L, 月平均最低156mg/L（4）PH值：6.9—7.6（5）色度：12度（6）大肠菌群数：1800CFU/100ml（7）水温：月平均最高27.7℃月平均最低6.9℃4．净化出水要求：达到《国家生活饮用水卫生标准》（GB5749-2006）要求。
5．净水厂地形图：比例尺1：2006．地形资料：拟建水厂厂址地形平坦，地质为砂质粘土，地基承载力特征值fa=600kPa,无地下水7．各种材料均可供应。
二．设计计算（一）．确定净水厂的设计水量根据GB50013—2006规定：水处理构筑物的设计水量，应按最高日供水量加水厂自用水量确定。
水厂自用水率应根据原水水质、所采用的处理工艺和构筑物类型等因素通过计算确定，一般可采用设计水量的5％～10％。
当滤池反冲洗水采取回用时，自用水率可适当减小。
考虑滤池反冲洗水采取回用及用水安全，自用水率取8% 则设计水量Q=5000³(1+0.08)=5400 m3/d（二）确定净水厂工艺流程和净化构筑物的型式1．混凝剂的投配及加药间尺寸确定根据最高浊度，此河水水质与长江水类似，则混凝剂采用硫酸铝（含三氧化二铝16%），投加量最高为28.7mg/L,最低为15.6 mg/L，平均24.8 mg/L，无需助凝剂。
每天工作时间为16h。
（1）确定石灰（纯度50%）投加量：硫酸铝投加量计算时取28 mg/L，折合成三氧化二铝为28 mg/L³16%=4.48 mg/L。
三氧化二铝分子量为102，故投加量相当于4.48/102=0.044mmol/L.剩余碱度取0.37 mmol/L，则得﹝CaO﹞=3³0.044-0.125+0.37=0.377 mmol/LCaO分子量为56，则石灰投加量为0.377³56/0.5=42 mg/L （2）药库尺寸计算ⅰ设计参数：水量Q=5400/16=337.5m³/h；最大加药量a=28mg/L；仓库储量按7-15d计算，这里取7d。
净水厂设计说明
净水厂设计说明书1.工程概况（1）水厂近期净产水量为2.5万m3/d.（2）水源为河水，原水水质如下所示：编号项目单位分析结果备注1 水温℃最高30,最低52 色度<15度3 臭和味无异常臭和味4 浑浊度NTU 最大300,最小20,月平均最大1305 PH 76 总硬度 mg/L(以CaCO3计) 1257 碳酸盐硬度 mg/L(以CaCO3计) 958 非碳酸盐硬度 mg/L(以CaCO3计) 309 总固体 mg/L 20010 细菌总数个/mg ﹥110011 大肠菌群个/L 80012 其它化学和毒理指标符合生活饮用水标准（3）河水洪水位标73.20米，枯水位65.70米，常年平均水位标高68.20米。
（4）气象资料：年平均气温22℃，最冷月平均温度4℃，最热月平均温度34℃，最高温度39℃，最低温度1℃.常年风向东南。
（5）地质资料：净水厂地区高程以下0～3米为粘质砂土，3～6米为砂石堆积层，再下层为红砂岩。
地基允许承载力为2.50～公斤/厘米。
（6）厂区地形平坦，平均高程为70.00米，水源取水口位于水厂西北50米，水厂位于城市北面1km。
（7）二级泵站扬程（至水塔）为40米。
2. 设计依据及原则2.1设计依据（1）《给水排水工程快速设计手册-给水工程》（2）《给水排水设计手册.城镇给水》（第3册）（3）《给水排水工程师常用规范选》（上册）（4）《室外给水设计规范》（5）《给排水简明设计手册》（6）《给水工程》（7）《给水排水标准图集》（8）《给水排水设计手册-常用资料》（第1册）（9）《给水排水设计手册》（第9，10册）2.2 设计原则（1）水处理构筑物的生产能力，应以最高日供水量加水厂自用水量进行设计，并以原水水质最不利情况进行校核。
城镇水厂自用水量一般采用供水量的5%---10%，必要时通过计算确定。
（2）水厂应该按近期设计，考虑远期发展。
（3）水厂中应考虑各构筑物或设备进行检修，清洗及部分停止工作时，仍能满足用水要求。
水厂设计说明与计算书给水课程设计报告书
水厂设计说明与计算书第1章设计水质水量与工艺流程的确定1.1 设计水质水量1.1.1 设计水质本设计给水处理工程设计水质满足国家生活饮用水卫生标准（GB5749-2006），处理的目的是去除原水中悬浮物质，胶体物质、细菌、病毒以及其他有害万分，使净化后水质满足生活饮用水的要求。
生活饮用水水质应符合下列基本要求：（1）水中不得含有病原微生物。
（2）水中所含化学物质及放射性物质不得危害人体健康。
（3）水的感官性状良好。
基础资料：1．厂区地形平坦无高差。
2．原水水质分析表原水水质分析表3．滤砂筛分资料（请改组成所需d10=0.5mm,K80=1.8的滤料）。
4．该水厂所在地区常年主导风向为东风。
1.1.2 设计水量水处理构筑物的生产能力，应以最高日供水量加水厂自用水量进行设计，并以水质最不利情况进行校核。
Q d=Q a*K d=60000×1.5=90000m3/d水厂自用水量主要用于滤池冲洗和澄清池排泥等方面。
城镇水厂只用水量一般采用供水量的5%—10%，本设计取8%，则设计处理量为：Q=（1+a）Q d =1.08×90000=97200m3/d式中Q——水厂日处理量；a——水厂自用水量系数，一般采用供水量的5%—10%，本设计取8%；Q a——平均日设计供水量（m3/d），为6万m3/d；Q d——最高日设计供水量（m3/d）；K d——供水量日变化系数，取1．5。
1. 2 给水处理流程确定1.2.1 给水处理工艺流程的选择给水处理工艺流程的选择与原水水质和处理后的水质要求有关。
一般来讲，地下水只需要经消毒处理即可，对含有铁、锰、氟的地下水，则需采用除铁、除锰、除氟的处理工艺。
地表水为水源时，生活饮用水通常采用混合、絮凝、沉淀、过滤、消毒的处理工艺。
如果是微污染原水，则需要进行特殊处理。
一般净水工艺流程选择：1.原水→简单处理（如用筛网隔虑）适用条件：水质要求不高，如某些工业冷却用水，只要求去除粗大杂质时2.原水→混凝、沉淀或澄清适用条件：一般进水悬浮物含量应小于2000-3000mg/L，短时间允许到5000-10000mg/L，出水浊度约为10-20度，一般用于水质要求不高的工业用水。
给水厂设计——设计说明书
给水厂设计——设计说明书给水厂设计——设计说明书1、引言在这个章节，我们将介绍本设计说明书的目的和范围，以及背景信息和设计团队的角色和职责。
1.1 目的本设计说明书的目的是为水厂设计提供详细的设计指南，包括技术规范、材料选择、工程流程和其他设计相关的信息。
1.2 范围本设计说明书适用于给水厂的设计，涵盖了从原水处理到净化水处理的全部过程。
1.3 背景信息在这一部分，我们将提供有关项目的背景信息，包括给水厂的规模和位置，以及相关的环境和地质条件。
1.4 设计团队本设计说明书的编写是由设计团队完成的。
团队成员包括水处理专家、结构工程师、电气工程师和自动化工程师。
每个团队成员在设计过程中都有特定的职责和角色。
2、技术规范2.1 原水质量要求在此章节，我们将详细说明原水的质量要求，包括pH值、悬浮固体的含量、有机物的浓度等。
2.2 处理工艺选择在这一部分，我们将展示不同的处理工艺选项，并解释为什么选择特定的工艺。
2.3 处理设备选型详细介绍所选工艺相关的处理设备的选型原则和参数要求。
2.4 运行参数给出运行参数的范围和要求，包括流量、压力、温度等。
3、水污染控制3.1 溶解物质的控制说明如何控制水中的溶解物质，包括硬度、铁、锰等。
3.2 悬浮物质的控制介绍悬浮物质的控制方法，如沉淀、过滤等。
3.3 有机物质的控制详细说明有机物质的控制策略，包括活性炭吸附、氧化等。
4、设备布局和工程流程4.1 设备布局以图表形式展示设备布局，并解释为什么选择特定的布局方案。
4.2 工程流程展示水处理的整个流程，并详细说明每个步骤的操作和控制要求。
5、施工和安装5.1 施工计划制定详细的施工计划，包括施工阶段、关键工序和所需人力资源。
5.2 安装要求列出设备安装的要求和步骤，包括土建工程和设备安装的相关规范。
6、运行和维护6.1 运行参数详细说明运行参数的监测和调整要求，包括定期检查设备和水质。
6.2 维护计划制定设备维护计划，包括定期保养和故障排除的步骤和频率。
自来水厂设计说明书
第一章设计基本资料和设计任务1.1 设计基本资料近期规模1万m3 /d.水处理构筑物按照近期处理规模进行设计.水厂的主要构筑物分为1组。
第二章水厂工艺方案的确定2.1 设计基本资料水处理构筑物类型的选择，应根据原水水质，处理后水质要求、水厂规模、水厂用地面积和地形条件等，通过技术经济比较确定.初步选定方案如下:取水→一级泵站→管式静态混合器→竖井式絮凝池→斜管沉淀池→重力无阀滤池→清水池→二级泵房→用户↑消毒剂第三章水厂各个构筑物的设计计算3.1 一级泵站1.一泵房吸水井水厂地面标高0.000m，河流洪水位标高为-1.000m，枯水位标高为-6.000m，设计一泵站吸水井底标高为-8.000m，进水管标高为-7.000m，一泵站吸水井顶标高为0.500米，宽为6m，长度20m，分为两格。
2.一泵房一泵房底标高为-9.000m,一泵房顶标高为6.500m.3.2 混凝剂的选择和投加设计原则:溶液池的底坡不小于0.02，池底应有直径不小于100mm的排渣管。
池壁需设超高，防止搅拌溶液时溢出。
设计药剂溶解池时，为便于投置药剂，溶解池的设计高度一般以在地平面以上或半地下为宜，池顶宜高出地面1.0m左右，以减轻劳动强度，改善操作条件。
溶解池一般采用钢筋混凝土池体来防腐。
已知条件:水厂构筑物设计流量Q=10000m3/d根据原水水质及水温，参考有关水厂的运行经验，选精致硫酸铝为混凝剂。
最大投加量为30mg/L，精致硫酸铝投加浓度为10%。
采用计量投药泵投加。
计算过程:1.溶液池容积W1W1=uQ/(417bn)式中：u—混凝剂（精致硫酸铝）的最大投加量，30mg/L;Q—处理的水量，416.67m3/h;b—溶液浓度（按商品固体重量计），10%；n—每日调制次数，2次。
所以: W1=30×416.67/(417×10×2)= 1.5 m3溶液池容积为2 m3 ,有效容积为1.5 m3，有效高度为1m，超高为0.3m，溶液池的形状采用矩形，长×宽×高=1.5×1.0×1.3m.置于室内地面上，池底坡度采用0.03.溶液池旁有宽度为1.5m工作台，以便操作管理，底部设放空管。
