电解铜箔制造工艺简介(ppt)
电解铜箔的制造方法
电解铜箔的制造方法一、前言电解铜箔是一种高纯度的铜箔，具有良好的导电性和热传递性能，广泛应用于电子、通讯、航空航天等领域。
本文将介绍电解铜箔的制造方法。
二、原材料准备1. 铜片：选用高纯度的电解铜片作为原材料，其纯度要求在99.95%以上。
2. 硝酸：用于清洗铜片表面，去除氧化物等杂质。
3. 氢氧化钠：用于调节电解液pH值。
4. 硫酸：作为电解液的主要成分之一，控制电流密度和温度等参数。
5. 氯化钠：作为电解液的次要成分之一，调节溶液浓度和稳定性。
三、生产工艺1. 清洗处理将铜片放入清洗槽中，在硝酸溶液中浸泡10-20分钟，去除表面氧化物和污垢。
然后用水冲洗干净，并在烘箱中烘干。
2. 电解过程将处理好的铜片放入电解槽中，与阴极相连。
电解槽中的电解液由硫酸和氯化钠组成，控制pH值在0.5-1.0之间。
通过外加电压，使铜离子在阴极上还原成纯铜，逐渐沉积在铜片表面。
同时，阳极上的铜原子被氧化成铜离子，维持电解液中的铜离子浓度。
3. 清洗处理将电解后的铜箔取出，放入清洗槽中，在氢氧化钠溶液中浸泡10-20分钟，调节pH值到7-8之间。
然后用水冲洗干净，并在烘箱中烘干。
4. 磨光处理将烘干后的铜箔放入磨光机中进行磨光处理，使其表面更加平滑光滑。
5. 检验质量对制造好的电解铜箔进行质量检验，包括检查其厚度、平整度、表面质量等指标是否符合要求。
四、注意事项1. 选用高纯度的原材料，并进行严格的清洗处理。
2. 控制电解液pH值和温度等参数，并定期检查和调整。
3. 严格控制电流密度，以防止铜箔表面出现气泡和不均匀沉积。
4. 磨光处理时要注意不要过度磨损，影响铜箔的厚度和平整度。
5. 对制造好的电解铜箔进行严格的质量检验，确保产品符合要求。
五、结论以上是电解铜箔的制造方法，通过严格的生产工艺和质量控制，可以制造出高质量的电解铜箔产品。
在实际生产中，还需要根据具体情况进行调整和改进。
电解铜生产工艺课件
将大块原料破碎成小块，以便于后续处理。
3
化学预处理
通过酸洗、碱洗等方法去除表面氧化物和杂质。
电解液的制备与调整
电解液成分
确定合适的硫酸铜浓度、 硫酸和添加剂等成分。
温度控制
保持电解液温度在适宜范 围内，以获得最佳的电解 效果。
电解液调整
根据生产需要，定期检测 电解液成分并进行调整。
电解过程的控制与操作
02
电解铜生产原料与设备
原料的种类与要求
01
铜精矿
作为电解铜生产的原料，铜精 矿需要满足一定的品位要求， 即铜含量较高，杂质元素含量
较低。
02
硫酸
硫酸是电解铜生产中的重要原 料，用于浸出和净液过程，需
确保硫酸的质量和纯度。
03
电力
电解铜生产需要大量的电力， 稳定、可靠的电力供应是保证
生产连续进行的必要条件。
05
电解铜生产技术的发展趋 势
新型电解液的开发与应用
总结词
新型电解液具有更高的稳定性和导电性，能够提高电解铜的生产效率和产品质量。
详细描述
随着科技的不断进步，新型电解液的开发与应用成为了电解铜生产技术的重要发展趋势。新型电解液 具有更高的稳定性和导电性，能够有效地提高电解铜的生产效率和产品质量。同时，新型电解液还具 有更低的腐蚀性和毒性，有利于环境保护和安全生产。
产品储存与运输
确保铜产品的安全储存和运输，防止氧化和污染 。
04
电解铜生产中的问题与对 策
能耗与环保问题
总结词
电解铜生产过程中，能耗和环保问题是亟待解决的难题。
详细描述
电解铜生产需要大量的能源，如电力、蒸汽等，同时还会 产生大量的废气、废水和固废，对环境造成严重污染。

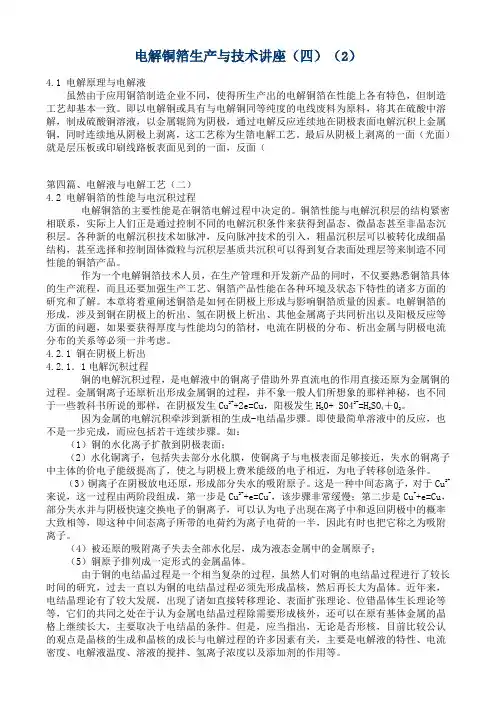

电解铜箔生产与技术讲座
电解铜箔生产与技术讲座（四）（2）4.1 电解原理与电解液虽然由于应用铜箔制造企业不同，使得所生产出的电解铜箔在性能上各有特色，但制造工艺却基本一致。
即以电解铜或具有与电解铜同等纯度的电线废料为原料，将其在硫酸中溶解，制成硫酸铜溶液，以金属辊筒为阴极，通过电解反应连续地在阴极表面电解沉积上金属铜，同时连续地从阴极上剥离，这工艺称为生箔电解工艺。
最后从阴极上剥离的一面（光面）就是层压板或印刷线路板表面见到的一面，反面（第四篇、电解液与电解工艺（二）4.2 电解铜箔的性能与电沉积过程电解铜箔的主要性能是在铜箔电解过程中决定的。
铜箔性能与电解沉积层的结构紧密相联系，实际上人们正是通过控制不同的电解沉积条件来获得到晶态、微晶态甚至非晶态沉积层。
各种新的电解沉积技术如脉冲，反向脉冲技术的引入，粗晶沉积层可以被转化成细晶结构，甚至选择和控制固体微粒与沉积层基质共沉积可以得到复合表面处理层等来制造不同性能的铜箔产品。
作为一个电解铜箔技术人员，在生产管理和开发新产品的同时，不仅要熟悉铜箔具体的生产流程，而且还要加强生产工艺、铜箔产品性能在各种环境及状态下特性的诸多方面的研究和了解。
本章将着重阐述铜箔是如何在阴极上形成与影响铜箔质量的因素。
电解铜箔的形成，涉及到铜在阴极上的析出、氢在阴极上析出、其他金属离子共同析出以及阳极反应等方面的问题，如果要获得厚度与性能均匀的箔材，电流在阴极的分布、析出金属与阴极电流分布的关系等必须一并考虑。
4.2.1 铜在阴极上析出4.2.1．1电解沉积过程铜的电解沉积过程，是电解液中的铜离子借助外界直流电的作用直接还原为金属铜的过程。
金属铜离子还原析出形成金属铜的过程，并不象一般人们所想象的那样神秘，也不同于一些教科书所说的那样，在阴极发生Cu2++2e=Cu，阳极发生H20+ SO42-=H2SO4＋02。
因为金属的电解沉积牵涉到新相的生成-电结晶步骤。
即使最简单溶液中的反应，也不是一步完成，而应包括若干连续步骤。
铜箔生产过程
铜箔生产过程铜箔这玩意儿，您可别小瞧它，那生产过程可讲究着呢！您知道不，铜箔的生产就像是一场精心编排的舞蹈，每个步骤都得精准无误。
先来说说溶铜，这就好比是准备食材。
得把铜原料放进特制的大锅里，加上各种化学药剂，让它们在里面“翻滚闹腾”，发生一系列奇妙的化学反应，最终变成符合要求的铜溶液。
这要是没做好，后面的步骤可就都没法顺利进行啦，您说是不是？然后就是生箔制造，这一步就像是织锦一样精细。
把准备好的铜溶液通过管道输送到电解槽里，在电流的作用下，铜离子就乖乖地在阴极上沉积，慢慢形成薄薄的铜箔。
这电流就像个神奇的指挥棒，指挥着铜离子有序排列，稍有偏差，这铜箔的质量可就没法保证喽！接下来的表面处理也很关键。
刚生产出来的铜箔就像个没梳妆打扮的小姑娘，得经过一系列的处理，让它变得更加光滑、平整、耐腐蚀。
这就好比给小姑娘梳妆打扮，得细致入微，不能有半点马虎。
还有啊，烘干环节也不能忽视。
刚处理好的铜箔带着水汽，就像刚洗完澡没擦干的孩子，得赶紧把水分弄走，不然可容易出问题。
在整个生产过程中，质量监控那可是重中之重！就好像是一个严格的老师在监督学生考试，一点小错误都不能放过。
从原材料的选择，到每个生产步骤的参数控制，再到成品的检测，都得有一双火眼金睛，稍有不对劲，就得赶紧调整。
而且，这生产环境也得讲究。
得保持干净、整洁，温度、湿度都得控制好。
这就像是给植物创造一个适宜的生长环境，环境不好，怎么能长出好苗子呢？您想想，要是哪一个环节出了岔子，生产出来的铜箔质量不过关，那可就麻烦大啦！不仅浪费了材料和时间，还可能影响到下游产品的质量。
所以说啊，铜箔的生产过程那真是一个复杂而又精细的活儿，每一个步骤都得认真对待，才能生产出高质量的铜箔，为各种电子产品提供可靠的基础材料。
您说是不是这个理儿？。
电解铜箔的制造方法
电解铜箔的制造方法概述电解铜箔是一种重要的金属材料，其制造方法广泛应用于电子、半导体等领域。
本文将详细介绍电解铜箔的制造方法及相关技术细节。
电解铜箔的定义电解铜箔是通过电解技术从铜离子中沉积出来的一种纯铜材料。
其表面光滑，具有优良的导电性能和机械强度，是制造高档电子产品所必需的重要材料。
电解铜箔的制造过程电解铜箔的制造过程主要包括溶液制备、电解过程、后处理等步骤。
下面分别进行详细介绍。
溶液制备制备电解铜箔的溶液通常由铜离子、酸、添加剂等组成。
其中，铜离子是电解铜箔制备的主要原料，酸可调节溶液的酸碱度，添加剂可以改善溶液的电解性能。
电解过程1.阳极制备：选择适当的铜材作为阳极，保证其纯度和表面质量。
阳极与阴极之间通过电解液连接。
2.电解槽设计：电解槽为铜箔的制备提供了必要的环境，通常采用复合结构，包括阳极槽和阴极槽。
3.电解条件设定：根据需求设置溶液的温度、电流密度等电解条件。
不同条件下，电解铜箔的性能和厚度也会有所差异。
4.电解过程：通过电解反应，铜离子在阴极上沉积成铜箔，同时在阳极上发生氧化反应，保持铜离子浓度的稳定。
后处理制备完成的电解铜箔需要进行后处理，以提高其质量和性能。
后处理主要包括去离子水洗、浸蚀、脱脂等工序。
1.去离子水洗：通过洗涤剂和去离子水去除电解槽中的杂质和余电解液，保证铜箔表面的纯净度。
2.浸蚀：使用酸性溶液对铜箔进行浸蚀，以消除铜箔表面的颗粒和不均匀结构，提高其光洁度和表面平整度。
3.脱脂：使用碱性溶液去除铜箔表面的油污，确保铜箔的清洁度。
电解铜箔的应用电解铜箔广泛应用于电子、半导体等领域。
具体应用如下：电路板制造电解铜箔是制造电路板的重要材料。
其具有良好的导电性能和机械强度，能够满足高密度、高速度的电路需求。
电子封装材料电解铜箔可以作为电子封装材料，用于制造IC封装、BGA封装等。
其表面光滑度高，能够提供良好的焊接性能和可靠性。
锂电池导电剂电解铜箔可以用作锂离子电池的导电剂。

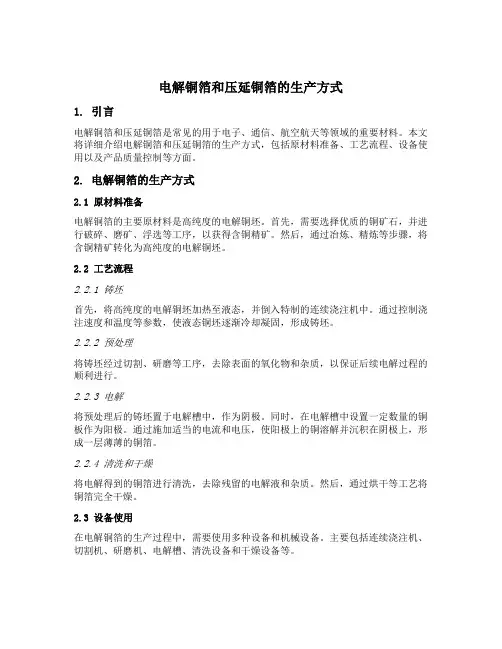

电解铜箔和压延铜箔的生产方式
电解铜箔和压延铜箔的生产方式1. 引言电解铜箔和压延铜箔是常见的用于电子、通信、航空航天等领域的重要材料。
本文将详细介绍电解铜箔和压延铜箔的生产方式，包括原材料准备、工艺流程、设备使用以及产品质量控制等方面。
2. 电解铜箔的生产方式2.1 原材料准备电解铜箔的主要原材料是高纯度的电解铜坯。
首先，需要选择优质的铜矿石，并进行破碎、磨矿、浮选等工序，以获得含铜精矿。
然后，通过冶炼、精炼等步骤，将含铜精矿转化为高纯度的电解铜坯。
2.2 工艺流程2.2.1 铸坯首先，将高纯度的电解铜坯加热至液态，并倒入特制的连续浇注机中。
通过控制浇注速度和温度等参数，使液态铜坯逐渐冷却凝固，形成铸坯。
2.2.2 预处理将铸坯经过切割、研磨等工序，去除表面的氧化物和杂质，以保证后续电解过程的顺利进行。
2.2.3 电解将预处理后的铸坯置于电解槽中，作为阴极。
同时，在电解槽中设置一定数量的铜板作为阳极。
通过施加适当的电流和电压，使阳极上的铜溶解并沉积在阴极上，形成一层薄薄的铜箔。
2.2.4 清洗和干燥将电解得到的铜箔进行清洗，去除残留的电解液和杂质。
然后，通过烘干等工艺将铜箔完全干燥。
2.3 设备使用在电解铜箔的生产过程中，需要使用多种设备和机械设备。
主要包括连续浇注机、切割机、研磨机、电解槽、清洗设备和干燥设备等。
2.4 产品质量控制为确保生产出高质量的电解铜箔，需要进行严格的质量控制。
主要包括原材料的选择和检验、工艺参数的控制、产品表面质量的检测以及性能测试等。
同时，还需要建立健全的质量管理体系，对生产过程进行监控和改进。
3. 压延铜箔的生产方式3.1 原材料准备压延铜箔的主要原材料是电解铜箔。
通常，生产压延铜箔时会选择较薄的电解铜箔作为起始材料。
3.2 工艺流程3.2.1 加热和退火首先，将电解铜箔置于加热炉中进行加热，使其达到适当温度。
然后，进行退火处理，以提高铜箔的延展性和可塑性。
3.2.2 压延将经过退火处理的电解铜箔送入压延机中进行压下操作。
电解铜箔制造过程及其生产原理
电解铜箔制造过程及其生产原理电解铜箔是一种非常重要的电子材料，广泛用于印刷电路板、电磁屏蔽材料、锂离子电池等领域。
电解铜箔制造过程包括铜阳极制备、电解槽设计、电解铜箔制备等几个主要步骤。
首先是铜阳极制备。
阳极是电解铜箔制造的重要组成部分，它可以提供铜离子供电解槽使用。
一般采用高纯度的铜片作为阳极材料，经过抛光、清洗、预处理等步骤，以保证阳极表面的平整度和纯度。
其次是电解槽设计。
电解槽是电解铜箔制备的关键设备，它决定了电解效果和生产能力。
电解槽一般由几个阴阳极组成，阳极为铜阳极，阴极为锂离子电解铜箔。
电解槽内的电解质是铜离子和其他添加剂的溶液，通过电解反应将铜离子还原成纯铜，然后在阴极上沉积成铜箔。
最后是电解铜箔制备。
电解铜箔的制备过程是通过铜阳极电解的方式进行的。
当电流传过阳极时，阳极上的铜材料经过电解反应溶解，释放出铜离子。
铜离子在电解质溶液中移动到阴极的表面，然后在阴极上接受电子的加入，还原成纯铜，最终沉积在阴极上形成铜箔。
电解铜箔的生产原理是基于电化学原理的。
在电解槽中，阳极吸收电流并氧化成铜离子，铜离子通过电解液传输到阴极上，在电解反应的作用下还原成纯铜。
电解过程中电子在阳极和阴极之间传递，形成电流。
通过控制电流、电解液组成和电解时间等参数，可以调整电解铜箔的性能。
电解铜箔制造过程中的一些关键技术包括电解槽设计、电解液组成和控制、电解过程中的温度和搅拌控制等。
电解槽设计需要考虑阳极和阴极之间的距离、电解液的流动状况等因素，以保证铜箔的均匀性和质量。
电解液的组成和控制可以影响到电解过程中的反应速率和效果，不同的电解液组成可以产生不同性能的铜箔。
另外，温度和搅拌控制可以影响到电解液的传质速率和电解效果，对于铜箔的质量和性能都是至关重要的。
总的来说，电解铜箔的制造过程是一个复杂的过程，需要多种技术参数的调整和控制，以获得高质量的电解铜箔。
这些技术参数包括电解槽设计、电解液组成和控制、温度和搅拌控制等。
锂电池铜箔的生产工艺简介
锂电池铜箔的制造工艺简介铜箔，做为集流体，是锂电池除四大主材（正极材料、负极材料、电解液、隔膜）之外，很重要的一个生产材料。
在电池空间一定的情况下，要提高电池的容量，就要增加正负极活性物质的用量，从而正负极涂层增加，就只能减少隔膜和集流体的厚度。
当然，并不是越薄越好，太薄的集流体容易断裂，预热收缩快。
电解铜箔，是由电解液中的铜离子在光滑旋转不锈钢板（一般用钛板）圆形阴极滚筒上沉积而成，铜箔紧贴阴极滚筒面的面称为光面，而另一面称为毛面。
早年间我们用的比较多的是7μm的铜箔，而现在，6μm都已经大量量产，甚至5μm以下的都已经开始小试了。
而国内一般箔材厂，并不是单独生产锂电箔材，还有电子箔材，也就是用于计算机，PCB板等的铜箔。
1.溶铜顾名思义，首先把原材料买回来，这里的原材料主要是铜线，铜料的表面积越大越好，铜料之间要有较小的缝隙，以增大反应面积，把处理好的含量高达95%以上的铜线投入到放有硫酸的罐体中，并进行加热，当然，这里要加入氧气，通常压缩空气即可，我们叫鼓风，便于其进行氧化化合反应，促进铜的溶解。
这里我们主要查看来料的铜含量，反应速度与槽内铜料的总表面积有关，表面积越大，反应速度加快。
其次与风量有关，风量增加，反应速度也加快。
2.过滤经过溶铜罐的铜线已经溶成硫酸铜液体，当然，铜线里面难免会有一些杂质，而我们锂电池厂对杂质又是深恶痛绝，加之成品检测也会对杂质有要求。
所以溶铜结束后我们会对硫酸铜液体进行过滤，过滤掉里面的杂质以及一些大的未溶解物。
过滤分为多级，有初级过滤，筛网目数小，孔径大，主要拦截其中的大的物质；有硅藻土过滤，吸附一些杂质；还有精密过滤，筛网目数大，孔径小。
由之前我们知道，铜线溶于硫酸，故而我们的过滤筛网材质，需要选择耐酸耐腐蚀的材质，比如树脂类，聚酯纤维等。
3.降温因为在溶铜时候的温度较高，不可能直接把硫酸铜溶液流转到后面，所以需要降温，此外，也有一些添加剂需要加入，添加剂也是一个铜箔企业的核心，特别是添加剂的种类和配比。
电解铜箔制造过程及其生产原理
电解铜箔制造过程及其生产原理(一)电解铜箔制造工艺过程电解铜箔自20 世纪30 年末开始生产后，被用于电子工业，随着电子工业的发展，电解铜箔的品质在不断提高，其制造技术也在快速发展，各铜箔生产企业及相关研究单位对电解铜箔制造技术的研究也取得了相当大的进步，形成多家多种电解铜箔制造技术，各企业生产电解铜箔的关键技术千差万别，但无论关键技术及其具体工艺区别有多大，作为电解铜箔制造的工艺过程都大致包括电解液制备、原箔制造、表面处理、分切加工以及相关的检测控制、附属配备等工序。
基本工艺流程如图5-1-1 。
(二)电解液制备电解液制备是电解铜箔生产的第一道工序，主要就是将铜料溶解成硫酸溶液，并经一系列过滤净化，制备出成分合格、纯净度很高的电解液。
电解液质量的好坏，直接影响着铜箔产品品质的好坏，不但影响铜箔的内在质量，还影响铜箔外观质量。
因此，必须严格控制溶铜造液过程所用的原料辅料，还要严格控制电解液制备的生产设备和操作过程。
作为制备电解液过程，所用的原料有电解铜、裸铜线、铜元杆、铜米等。
要求原料含铜纯度必须达到99.95% 以上，铜料中各种杂质如Pb 、Fe、Ni 、As 、Sb 、AI 、S 及有机杂质等必须符合GB 4667-1997《电解阴极铜》国家标准中一号铜要求。
硫酸作为一种重要的材料，生产过程中必不可少，其质量也要达到国家标准化学纯级技术要求。
1.几种常见的电解液制备工艺流程(1)第一种流程(图5-1-2)(4) 第四种流程(图5-1-5 )2. 电解液制备过程上面仅列举了4 种有代表性的电解液制备工艺流程，除此之外，由于各铜箔生产企业技术水平、设备条件、配套能力等区别，以及生产铜箔档次要求的不同，在电解液制备循环方式上都有一定的区别。
虽然电解液循环方式不同，但其机理都是一样的，都包含有铜料溶解、有机物去除、固体颗粒过滤、温度调整、电解液成分调整等作用和目的。
首先将经过清洗的铜料及硫酸、去离子水加入到具有溶解能力的溶铜罐中，向罐内鼓人压缩空气，在加热(一般为50-90 t) 条件下，使铜发生氧化，生成的氧化铜与硫酸发生反应，生成硫酸铜水溶液，当溶解到一定cu2 + 浓度(一般为120 -150 gIL) 时，进入原液罐(或经过滤后再到原液罐)，与制筒机回流的贫铜电解液(一般为70 -100 gIL) 混合，以使电解液成分符合工艺要求，然后再经过一系列活性炭过滤、机械过滤、温度调整等设备及过程后，把符合工艺要求的电解液送人制筒机(或称电解机组)进行原箱生产制造。
电解铜箔工艺
电解铜箔工艺电解铜箔工艺是一种制备高纯度铜箔的重要方法，广泛应用于半导体、电子、通信等领域。
本文将从工艺流程、设备和工艺参数等方面介绍电解铜箔工艺的基本知识。
一、工艺流程电解铜箔工艺的主要流程包括：准备工作、铜板切割、去脏洗涤、酸洗、电解精炼、凝固、冷轧、退火、表面处理等。
首先，需要准备高纯度铜板作为原料，并进行切割成适当尺寸的铜箔片。
然后，通过去脏洗涤和酸洗等工序，去除铜板表面的杂质和氧化物。
接下来，将铜板放入电解槽中，利用铜板作为阳极，在电解液中进行电解精炼，使铜离子在阴极上沉积成纯铜箔。
经过凝固、冷轧、退火和表面处理等工序后，最终得到高纯度、平整光滑的铜箔产品。
二、设备电解铜箔工艺所需的主要设备包括切割机、去脏洗涤槽、酸洗槽、电解槽、凝固设备、冷轧机、退火炉和表面处理设备等。
其中，电解槽是整个工艺中最关键的设备，它提供了电解液和电流，实现了铜板的电解精炼过程。
凝固设备用于将电解得到的铜板快速冷却并固化成箔状。
冷轧机和退火炉则用于对铜箔进行加工和热处理，使其具备所需的力学性能和导电性能。
三、工艺参数电解铜箔工艺中的关键工艺参数包括电解液成分、电解液浓度、电流密度、电解温度等。
电解液成分通常采用硫酸铜溶液，其浓度和其他添加剂的种类和浓度会直接影响到铜箔的纯度和表面质量。
电流密度是指单位面积上通过的电流量，其大小决定了电解速度和电解效果。
电解温度一般控制在较低的范围内，以保证电解过程的稳定性和铜箔的质量。
电解铜箔工艺具有许多优点，如制备过程简单、生产效率高、产品质量好等。
同时，也存在一些挑战和难点，如电解液的净化和循环利用、电解过程中的气泡和沉淀控制等。
为了提高电解铜箔工艺的效率和产品质量，需要不断优化工艺参数，改进设备和工艺流程，并加强对电解液的管理和控制。
电解铜箔工艺是一种重要的制备高纯度铜箔的方法，具有广泛的应用前景。
通过合理控制工艺流程、选择适当的设备和优化工艺参数，可以获得高质量的铜箔产品，满足不同领域的需求。
电解铜箔 光面
电解铜箔光面电解铜箔是一种以铜离子作为原料，在电化学设备中通过电解过程制备的一种薄片材料。
电解铜箔制备的过程相对简单，成本较低，具有良好的导电性能和良好的可塑性，广泛应用于电子、通信、军事等领域。
电解铜箔的制备主要是通过电化学设备中的电解槽进行。
电解槽内部装有两个电极，一个是铜阳极，另一个是铜阴极。
在电流的作用下，铜阳极溶解，形成带有铜离子的溶液，并通过电解液中的电流传递到铜阴极上。
在铜阴极上，铜离子接受电子，还原成固体的铜，从而形成铜箔。
电解铜箔制备过程中的电解液则是十分重要的，常用的电解液是硫酸铜溶液。
硫酸铜溶液具有良好的电导率和稳定性，在电解过程中能够提供足够的铜离子，并担任传递电流的角色。
在电解过程中，铜阴极的形状及表面状态对电解铜箔的制备也会产生影响。
通常情况下，铜阴极的形状采用辊装形状，表面光洁平整。
通过不断地滚动，可以将制备的铜箔不断延展并得到更薄更均匀的铜箔。
同时，光洁的铜阴极能够减少铜箔表面的不均匀性和缺陷，提高铜箔的质量。
制备出的电解铜箔通常具有较高的纯度，因为在电解过程中，除了铜阳极的溶解产物，其他杂质很少产生。
制备完成的电解铜箔具有良好的导电性能，可以满足电子、通信等领域对导电材料的需求。
在实际应用中，电解铜箔经常会经过后续的加工处理，以满足具体的需求。
一般来说，经过热处理、脱脂、涂层等工艺，电解铜箔可以得到更好的柔韧性、可塑性和抗氧化性能。
这样处理后的电解铜箔可以应用于印刷电路板、电子元器件、锂电池等领域，满足不同产品对材料性能的要求。
总之，电解铜箔是一种通过电解过程制备的铜薄片材料，具有良好的导电性能和可塑性。
它在电子、通信、军事等领域有着广泛的应用。
通过不断的研发和改进，电解铜箔的性能和加工工艺也得到了不断提升，为各个领域的发展提供了良好的材料基础。
电解铜箔电解液制造工艺详解
电解铜箔电解液制造工艺详解一、电解铜箔生产工艺电解铜箔自20 世纪30 年末开始生产后，被用于电子工业，随着电子工业的发展，电解铜箔的品质在不断提高，其制造技术也在快速发展，各铜箔生产企业及相关研究单位对电解铜箔制造技术的研究也取得了相当大的进步，形成多家多种电解铜箔制造技术，各企业生产电解铜箔的关键技术千差万别，但无论关键技术及其具体工艺区别有多大，作为电解铜箔制造的工艺过程都大致包括电解液制备、原箔制造、表面处理、分切加工以及相关的检测控制、附属配备等工序。
基本工艺流程如下图。
二、电解液的制备电解液制备是电解铜箔生产的第一道工序，主要就是将铜料溶解成硫酸溶液，并经一系列过滤净化，制备出成分合格、纯净度很高的电解液。
电解液质量的好坏，直接影响着铜箔产品品质的好坏，不但影响铜箔的内在质量，还影响铜箔外观质量。
因此，必须严格控制溶铜造液过程所用的原料辅料，还要严格控制电解液制备的生产设备和操作过程。
作为制备电解液过程，所用的原料有电解铜、裸铜线、铜元杆、铜米等。
要求原料含铜纯度必须达到99.95% 以上，铜料中各种杂质如Pb 、Fe、Ni 、As 、Sb 、AI 、S 及有机杂质等必须符合GB4667-1997《电解阴极铜》国家标准中一号铜要求。
硫酸作为一种重要的材料，生产过程中必不可少，其质量也要达到国家标准。
1、几种常见的电解液制备工艺流程第一种流程第二种流程第三种流程第四种流程三、电解液制备过程上面仅列举了4 种有代表性的电解液制备工艺流程，除此之外，由于各铜箔生产企业技术水平、设备条件、配套能力等区别，以及生产铜箔档次要求的不同，在电解液制备循环方式上都有一定的区别。
虽然电解液循环方式不同，但其机理都是一样的，都包含有铜料溶解、有机物去除、固体颗粒过滤、温度调整、电解液成分调整等作用和目的。
首先将经过清洗的铜料及硫酸、去离子水加入到具有溶解能力的溶铜罐中，向罐内鼓人压缩空气，在加热(一般为50-90 t) 条件下，使铜发生氧化，生成的氧化铜与硫酸发生反应，生成硫酸铜水溶液，当溶解到一定cu2 + 浓度(一般为120 -150gIL) 时，进入原液罐(或经过滤后再到原液罐)，与制筒机回流的贫铜电解液(一般为70 -100gIL) 混合，以使电解液成分符合工艺要求，然后再经过一系列活性炭过滤、机械过滤、温度调整等设备及过程后，把符合工艺要求的电解液送人制筒机(或称电解机组)进行原箱生产制造。
简述电解铜箔的标准铜箔生产工艺流程
铜箔形成
铜离子在阴极辊上沉积，形成铜箔。铜箔的厚度由阴极电流密度和阴极辊的转速控制。
6
铜箔剥离
待铜箔随辊筒转出液面后，连续地从阴极辊上剥离。
7
后处理
对剥离的铜箔进行水洗、干燥、卷取，生成原箔。
8
表面处理
进行以电化学反应为主体的表面处理工序，包括粗化层形成、阻挡层形成等，以提高铜箔的性能。
9
质量检测
对生成的电解铜箔进行质量检测，确箔进行包装，并妥善存储。
简述电解铜箔的标准铜箔生产工艺流程
步骤
工艺流程
描述
1
原料准备
选用电解铜或同等纯度的电线返回料为原料。
2
溶解
在含有硫酸铜的溶液中溶解原料铜，生成硫酸铜溶液。
3
电解槽准备
设置电解槽，以不溶性材料为阳极，底部浸在硫酸铜电解液中恒速旋转的阴极辊为阴极。
4
电解
在电解槽中通电，使溶液中的铜离子在电场作用下向阴极辊表面迁移并沉积。
铜箔制造工艺培训PPT课件
第7页/共30页
2.反应原理
第15页/共30页
2.表面处理基本原理
表面处理基本原理是采用化学或电化学方式对铜箔表面进行处理，改善铜 箔单面或双面特性，以适应层压板或印制电路板的要求，如铜箔的抗剥性 能，耐高温性能和防氧化性能都是经过表面处理后才获得的。
⑴.预处理 预处理是指对生箔表面进行的清洗，去除氧化及对表面进行浸蚀的过 程，原箔在生箔机生产后有较短的存放过程，表面很容易产生氧化层， 这是在粗化处理前必须去除的。另外某些处理（如对生箔光面进行粗 化处理）前，须对其表面进行必要的浸蚀处理，这些都需要对生箔进 行预处理，预处理一般采用硫酸、双氧水等水溶液或其混合水溶液
生箔机由电解槽、阳极支撑体、阳极板和阴极辊及剥离装置、切边装 置、收卷装置、水洗刮板等组成。
第25页/共30页
5.分切机 分切机是用来将经过表面处理后的电解铜箔剪切成客户所需要尺寸的铜箔卷
第26页/共30页
六.检测项目
第27页/共30页
第28页/共30页
谢谢大家
第29页/共30页
感谢您的观看！
第30页/共30页
第20页/共30页
⑷.防氧化处理 铜箔在贮存、运输及压板生产过程中，常会遇到一定湿度的空气及较高 的温度，很容易使铜箔表面发生氧化变色，它会影响铜箔表面的可焊性 及对油墨的亲和力性，并且引起铜箔厚度的微小变化，还会导致线路电 阻增大，因此在铜箔生产过程中要对铜箔两表面（光面和毛面）进行防 氧化处理，有时也叫钝化处理或稳定性处理。 常见的防氧化处理有采用酸性工艺的，也有采用碱性工艺的，所谓酸性 工艺就是所用溶液呈酸性，而碱性工艺的溶液则呈碱性，都使铜箔作为 阴极，通直流电，使得铜箔表面形成以锌、铬为主体的结构复杂的防氧 化膜，以使铜箔不直接与空气接触，达到防氧化的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜箔的分类
➢ 电解铜箔有以下种类:
➢ 双面处理铜箔 double treated copper foil 指对电解铜箔的粗糙面进行处理外，对光面也进行处理使之粗化。
➢ 高温高延伸性铜箔 high temperature elongation electrodeposited copper foil （简称为HTE铜箔） 在高温（180℃）时保持有优异延伸率的铜箔，其中，35μm 和70μm厚度的铜箔 高温（180℃）下的延伸率应保持室温时的延伸率的30% 以上，又称为HD铜箔 （high ductility copper foil）。
➢ 低轮廓铜箔 low profile copper foil，（简称LP） 一般铜箔的原箔的微结晶非常粗糙，呈粗大的柱状结晶。其切片横断层的棱线，
起伏较大。而低轮廓铜箔的结晶很细腻（在2 μm以下），为等轴晶粒，不含柱状 的晶体，呈成片层状结晶，且棱线平坦。
➢ 涂树脂铜箔 resin coated copper foil（简称RCC） 国内又称为附树脂铜箔。台湾称为：背胶铜箔。国外还有的称为：载在铜箔上的 绝缘树脂片，带铜箔的粘结膜。
➢ 2000年3月美国电子电路互联与封装协会（IPC）发布了“印 制板用金属箔” （IPC—4562）。IPC—4562标准是一部全面 规范铜箔品种、等级世界大多数铜箔厂家所执行的IPC—MF— 150G标准。
铜箔的分类
➢ 按照铜箔不同的制法，
铜箔的分类
➢ 电解铜箔有以下种类:
➢ 涂胶铜箔adhesive coated copper foil（简称ACC） 又称为“上胶铜箔”。在铜箔粗化面上涂有树脂胶液的铜箔产品。一般树脂胶是缩 醛改性酚醛树脂、环氧—丙烯酸酯树脂、丁氰改性酚醛树脂等类型。涂胶铜箔与涂 树脂铜箔（RCC）在功能上有所区别，只作为铜箔与绝缘基材的粘接作用。用于纸 基覆铜板、三层型挠性覆铜板制造。
➢ 锂离子蓄电池要铜箔 copper foil for lithium ion battery 应用于锂离子蓄电池的负极集流体的制造的铜箔。这种铜箔在锂电池内即充当负
极材料的载体，又作为负极电子收集与传输体。所用的铜箔必须有良好的导电性。 它应保证与活性物质具有良好的接触性，能够均匀的涂敷在负极材料上不脱落。它 应与活性具有良好的接触性，良好的耐蚀性，表面光滑、厚度均匀性。
铜箔行业标准
世界上权威标准有：
美国ANSI/IPC 标准、欧州IEC标准、日本JIS标准 IPC-CF-150（1966.8） IPC-MF-150G（1999） IEC-249-3A（1976） JIS-C-6511（1992）JIS-C-6512 （1992）JIS-C-6513（1996） GB/T-5230（1995）
铜箔型号
➢ IPC—4562（2000）中所规定的各种铜箔的型号，表中 以该标准所命名的型号与其他标准所命名的型号对比。
电解铜箔生产工艺流程
溶铜造液
造液原理:
造液（生成硫酸铜液） 在造液槽中通过对硫酸和铜料，在加热条件下的化学反应，并进行多道过滤，生成
可分为压延铜箔与电解铜箔两大类。
➢ IPC—4562按照其制造工艺的不同，规定了金属箔的种类及代号： E— 电解箔 W— 压延箔 电解铜箔 electrodeposited copper foil（ED copper foil） 指用电沉积制成的铜箔
➢ 压延铜箔 rolled copper foil 用辊轧法制成的铜箔，亦称为锻轧铜箔（wrought copper foil）。
➢ 日本是世界上最大的铜箔生产国,其次是中国台湾.
➢ 铜箔工业是在1937年由美国新泽西州的Anaconda公司炼铜厂最早生产的.
➢ 1955年,美国Yates公司开始专门生产PCB用的铜箔.
➢ 20世纪60年代初，我国的本溪合金厂（及现在的本溪铜箔厂）、西北铜加工厂（即现在的白 银华夏电子材料股份有限公司）、上海冶炼厂（即现在的上海金宝铜箔有限公司）依靠自己开 发的技术，开创了我国PCB用电解铜箔业。70年代初已可大批量连续化生产生箔产品。80年代 初又实现了阴极化的表面处理技术。90年代中后期，我国铜箔企业又建立起：香港建滔铜箔集 团有限公司（在广东佛岗）、西安向阳铜箔有限公司、安徽铜陵中金铜箔有限公司、铁岭铜箔 厂、武汉中安铜箔制造有限公司、咸阳正大高科技铜业有限公司、江西九江电子材料厂、合正 铜箔（惠阳）有限公司等。其中合正铜箔（惠阳）有限公司是在90年代末台湾合正科技股份有 限公司（台湾覆铜板生产厂），在广东惠阳建立了在大陆的第一个台资铜箔企业。上海金宝、 铜陵中金、惠州联合等部分引进美国制造技术。
➢ 极薄铜箔 ultra thin copper foil 指厚度在9μm以下的印制电路板用铜箔。一般使用的铜箔，在多层板的外层为
12μm以上，多层板的内层为18μm以上。9μm以下的铜箔使用在制造微细线路的印 制电路板上。由于极薄铜箔在拿取上困难，因此一般有载体作为支撑。载体的种类 有铜箔、铝箔、有机薄膜等。
目录
➢ 铜箔工业发展概述 ➢ 铜箔行业标准 ➢ 铜箔的分类 ➢ 铜箔型号 ➢ 电解铜箔生产工艺流程 ➢ 电解铜箔表面晶相结构 ➢ 主要技术要求
铜箔工业发展概述
➢ 电解铜箔的发展可划分为三个发展阶段：美国铜箔企业的创建，使世界电解铜箔业起步的阶 段（1955年--70年代中期）；日本铜箔企业高速发展，全面垄断世界市场的阶段（1974年--90 年代初期）；日、美、亚洲等铜箔企业多极化争夺市场的阶段（自90年代中期起至现今）
电解铜箔制造工艺 简介(ppt)
ATL Confidential Information
Amperex Technology Limited
Surpassing customer’s expectation
优选电解铜箔制造工艺简介
QUESTION
➢ 铜箔分为哪几类 ➢ 铜箔行业标准有哪些 ➢ 电解铜箔制造工艺流程有哪几步 ➢ 电解铜箔的主要技术要求有哪些
