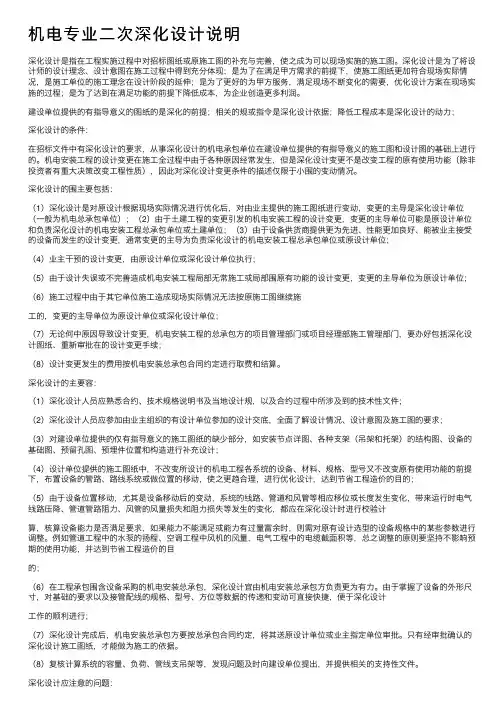

机电专业⼆次深化设计说明深化设计是指在⼯程实施过程中对招标图纸或原施⼯图的补充与完善，使之成为可以现场实施的施⼯图。
深化设计是为了将设计师的设计理念、设计意图在施⼯过程中得到充分体现；是为了在满⾜甲⽅需求的前提下，使施⼯图纸更加符合现场实际情况，是施⼯单位的施⼯理念在设计阶段的延伸；是为了更好的为甲⽅服务，满⾜现场不断变化的需要，优化设计⽅案在现场实施的过程；是为了达到在满⾜功能的前提下降低成本，为企业创造更多利润。
建设单位提供的有指导意义的图纸的是深化的前提；相关的规或指令是深化设计依据；降低⼯程成本是深化设计的动⼒；深化设计的条件：在招标⽂件中有深化设计的要求，从事深化设计的机电承包单位在建设单位提供的有指导意义的施⼯图和设计图的基础上进⾏的。
机电安装⼯程的设计变更在施⼯全过程中由于各种原因经常发⽣，但是深化设计变更不是改变⼯程的原有使⽤功能（除⾮投资者有重⼤决策改变⼯程性质），因此对深化设计变更条件的描述仅限于⼩围的变动情况。
深化设计的围主要包括：（1）深化设计是对原设计根据现场实际情况进⾏优化后，对由业主提供的施⼯图纸进⾏变动，变更的主导是深化设计单位（⼀般为机电总承包单位）；（2）由于⼟建⼯程的变更引发的机电安装⼯程的设计变更，变更的主导单位可能是原设计单位和负责深化设计的机电安装⼯程总承包单位或⼟建单位；（3）由于设备供货商提供更为先进、性能更加良好、能被业主接受的设备⽽发⽣的设计变更，通常变更的主导为负责深化设计的机电安装⼯程总承包单位或原设计单位；（4）业主⼲预的设计变更，由原设计单位或深化设计单位执⾏；（5）由于设计失误或不完善造成机电安装⼯程局部⽆常施⼯或局部围原有功能的设计变更，变更的主导单位为原设计单位；（6）施⼯过程中由于其它单位施⼯造成现场实际情况⽆法按原施⼯图继续施⼯的，变更的主导单位为原设计单位或深化设计单位；（7）⽆论何中原因导致设计变更，机电安装⼯程的总承包⽅的项⽬管理部门或项⽬经理部施⼯管理部门，要办好包括深化设计图纸、重新审批在的设计变更⼿续；（8）设计变更发⽣的费⽤按机电安装总承包合同约定进⾏取费和结算。
机电深化设计方案

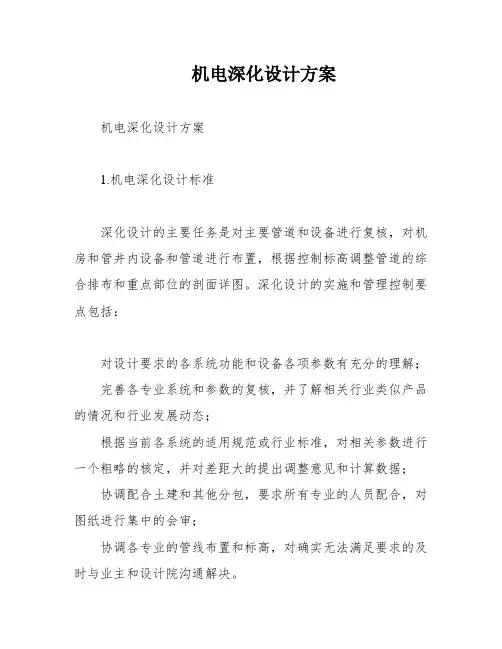

机电深化设计方案机电深化设计方案1.机电深化设计标准深化设计的主要任务是对主要管道和设备进行复核，对机房和管井内设备和管道进行布置，根据控制标高调整管道的综合排布和重点部位的剖面详图。
深化设计的实施和管理控制要点包括：对设计要求的各系统功能和设备各项参数有充分的理解；完善各专业系统和参数的复核，并了解相关行业类似产品的情况和行业发展动态；根据当前各系统的适用规范或行业标准，对相关参数进行一个粗略的核定，并对差距大的提出调整意见和计算数据；协调配合土建和其他分包，要求所有专业的人员配合，对图纸进行集中的会审；协调各专业的管线布置和标高，对确实无法满足要求的及时与业主和设计院沟通解决。
2.机电综合平面图及剖面详图在深化设计时，要考虑经济合理的综合支架规格和形式，管道排布要考虑支架的空间。
同时，应充分考虑管线上配件的空间、施工的操作空间和后期的维护空间，合理安排出图时间，确保后期的施工不受影响。
重点部位或管线较多的部位的剖面详图应该绘制，并根据综合平面图的布置，合理调整本专业系统管线的走向和布置。
此外，要保证本专业的完整性，并合理美观地设置联合支架，解决复杂密集管线支架的有效布置。
3.管井等专业深化大样详图在深化设计时，应熟悉每根管线的连接形式，根据其连接形式的不同布置合理的操作空间。
管线的排布要充分考虑管井内阀门等配件的安装空间和操作空间，并预留管井的维修操作空间。
此外，要保证管线的完整性，并对每个设备的规格尺寸、运行重量等都有详细的数据，重点协调了解其他分包和指定分包的设备的规格尺寸。
对有基础预埋件或减震措施的要标注其预埋件的种类、规格型号和定位尺寸。
加强和精装修等专业的协调，了解吊顶板、幕墙等的安装尺寸，合理调整末端的风口、灯具、喷头等的布置。
4.设备（基础）定位图5.吊顶天花配合图深化设计应遵循一系列原则，包括设计图纸清晰、美观、便于施工、经济、满足使用功能等。
这些原则在表1-2中列出，包括不得对原设计师的设计原则改变、严格按照国家专业施工及验收规范及设计规范等的要求进行深化设计等。
机电工程项目深化设计

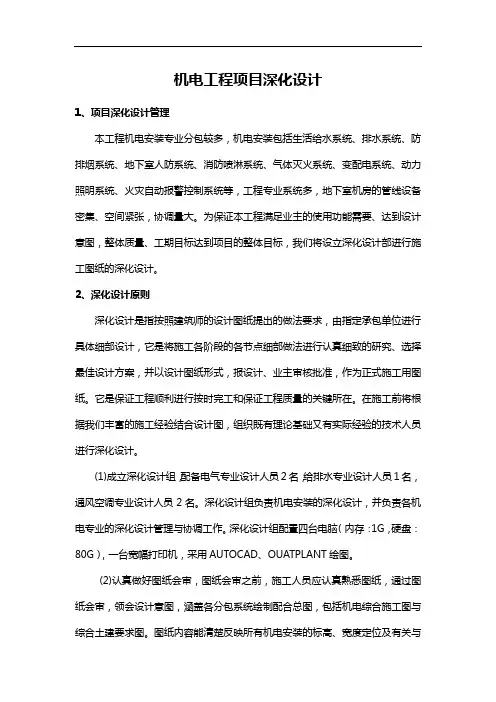

机电工程项目深化设计1、项目深化设计管理本工程机电安装专业分包较多，机电安装包括生活给水系统、排水系统、防排烟系统、地下室人防系统、消防喷淋系统、气体灭火系统、变配电系统、动力照明系统、火灾自动报警控制系统等，工程专业系统多，地下室机房的管线设备密集、空间紧张，协调量大。
为保证本工程满足业主的使用功能需要、达到设计意图，整体质量、工期目标达到项目的整体目标，我们将设立深化设计部进行施工图纸的深化设计。
2、深化设计原则深化设计是指按照建筑师的设计图纸提出的做法要求，由指定承包单位进行具体细部设计，它是将施工各阶段的各节点细部做法进行认真细致的研究、选择最佳设计方案，并以设计图纸形式，报设计、业主审核批准，作为正式施工用图纸。
它是保证工程顺利进行按时完工和保证工程质量的关键所在。
在施工前将根据我们丰富的施工经验结合设计图，组织既有理论基础又有实际经验的技术人员进行深化设计。
(1)成立深化设计组，配备电气专业设计人员2名，给排水专业设计人员1名，通风空调专业设计人员2名。
深化设计组负责机电安装的深化设计，并负责各机电专业的深化设计管理与协调工作。
深化设计组配置四台电脑（内存：1G，硬盘：80G），一台宽幅打印机，采用AUTOCAD、OUATPLANT绘图。
(2)认真做好图纸会审，图纸会审之前，施工人员应认真熟悉图纸，通过图纸会审，领会设计意图，涵盖各分包系统绘制配合总图，包括机电综合施工图与综合土建要求图。
图纸内容能清楚反映所有机电安装的标高、宽度定位及有关与结构及装饰的准确关系。
包括详细的平面、立面和剖面图。
总体效果既能满足设计要求与验收规范，又能考虑交叉施工的合理性以及今后的维修方便，尽可能减少返工现象的发生。
(3)经过对设计图纸进行施工深化并报审批之后，制定施工方案并进行评审，在评审的基础上对施工方案进行优化，经审批后的施工方案作为指导安装施工规范行为的重要技术文件之一。
施工方案强调技术先进，经济适用，可操作性强。
机电深化设计手册
机电深化设计手册
《机电深化设计手册》是一本关于机电深化设计的手册，涵盖了机电深化设计的基本原则、设计流程、设计要点、设计规范等内容。
机电深化设计是指在机电安装工程设计中，对机械设备、电气系统、控制系统等进行深化设计，以满足工程实际需要。
《机电深化设计手册》的目的是为机电深化设计提供指导，帮助设计师在设计过程中遵循规范、标准，提高设计质量，降低工程成本。
《机电深化设计手册》的主要内容包括:
1. 机电深化设计的基本原则：介绍了机电深化设计的基本原则，包括安全性、可靠性、经济性、环保性等。
2. 机电深化设计的流程：介绍了机电深化设计的基本流程，包括需求分析、设计方案的制定、深化设计、施工设计等。
3. 机电深化设计的设计要点：介绍了机电深化设计的设计要点，包括机械设备的设计、电气系统的设计、控制系统的设计等。
4. 机电深化设计的设计规范：介绍了机电深化设计的设计规范，包括尺寸规范、符号规范、材料规范等。
《机电深化设计手册》是一本实用性很强的手册，适用于从事机电深化设计的设计师和工程师，也适用于相关专业的师生和爱好者。
机电深化设计注意事项
机电深化设计注意事项文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]关于机电深化设计一、机电深化设计管理流程1.1目的首先为什么要做机电深化设计呢，首先是甲方/业主的要求，目的是为了提高效率降低成本，对机电系统的优化给施工带来方便。
一句话————省时省力省钱。
1.2依据与甲方合同中的技术条款及甲方提供的施工图；以及相关国家规范、行业标准、标准图集、相关技术参数。
机电深化设计工作内容及出图种类划分：机电工程深化设计，主要取决于与业主合同的约定前期一般包括：——对原设计图纸提出问题；——方案及系统的优化；——系统的核算；——设备参数的核算；——平面布置的合理化建议；——根据甲方要求列出出图计划进度；——列出需出的图纸目录。
工程开始后，一般情况所出图纸包括以下：——机电管线预留预埋图；——机电管线综合平面图；——机电管线综合剖面图；——机电各专业深化设计平面图；——二次墙体综合留洞图；——设备机房大样图；——设备机房基础图；——卫生间大样图；——综合管井大样图；——管道支吊架图；——二次精装末端点位配合平面图；——三维管道图；——竣工图深化设计送审流程基本原则确保实现原始设计意图，实现业主及相关方的需求。
深化设计应以原设计为依据，在事先和原设计师充分沟通的基础上进行图纸深化设计，深化设计完成后，报原设计认可后才能进入下道程序。
管线布置排列一般原则（1）决定各管道的最终安装标高的从上到下依次是：排水管、电缆桥架、线槽、暖通管道、通风管道、给水及消防管道。
（2）电缆桥架、线槽尽量高位安装，通风管道中低位安装。
（3）电缆桥架与水专业管道应分开布置或布置在其上方，以免管道渗漏时损坏线缆造成事故，如必须在一起敷设，电缆应考虑设防水保护措施。
桥架与水管的平行最小净距400mm，交叉最小净距300mm。
（4）强电桥架与弱电线槽之间留有一定间距，以免互相干扰，有条件时，可分别布置在两侧，两者的间距一般不小于300mm。
机电深化设计

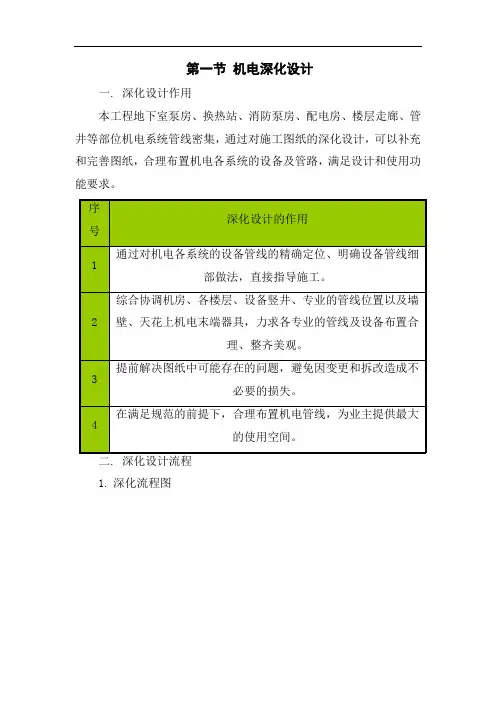

第一节机电深化设计一. 深化设计作用本工程地下室泵房、换热站、消防泵房、配电房、楼层走廊、管井等部位机电系统管线密集，通过对施工图纸的深化设计，可以补充和完善图纸，合理布置机电各系统的设备及管路，满足设计和使用功能要求。

1.深化流程图2.流程说明：2.1.图纸会审，了解现有图纸深度及存在问题。
2.2.了解合同内容，明确本工程关于深化设计的工作内容及深度要求。
2.3.依据合同要求及现有图纸状况，确定深化设计出图内容。
2.4.参照整体工程进度需求，制定出图计划。
2.5.深化设计开始前，制定出图细则，使得图纸风格标准统一、规范化。
2.6.依据出图细则，进行各专业图纸深化设计。
2.7.在规定的时间内，进行图纸送审，并跟踪批复情况。
2.8.图纸批复后，晒制蓝图，发放现场，同时归档。
三. 深化设计管理规定1.深化设计应由项目技术负责人牵头，项目技术部负责组织和实施，各专业工长积极配合。
2.绘制的深化设计图纸应绘制综合布置图，对管路密集处绘制剖面图，标明各专业管路的具体标高，平面位置，线路走向等。
3.施工过程中出现设计变更或不符现象，技术部与专业工长及时沟通，提出合理化建议，并与设计单位联系解决。
4.技术交底应结合深化设计的平面图、剖面图进行现场交底，便于工人施工时在深化图的指导下进行施工，使现场施工始终处于受控的状态下。
5.对于批准的深化设计图纸，专业工长在施工中严格按深化图纸施工，由专业工长向施工班组交底，深化设计实施过程中出现专业交叉问题时，立即提交项目技术部进行协调。
6.各机电专业承包商应通过深化设计图纸进行互检交接检工作，便于工程处于受控状态。
四. 深化设计主要内容1.施工图图纸会审本工程涉及到的机电系统复杂，且系统之间接口多，施工图难免还存在些问题。
进场后组织项目技术部、专业组技术人员对整个建筑图纸、结构图纸和机电各专业图纸的仔细复核，发现可能存在的问题，提交给业主和设计师，解决相应图纸问题。
2.综合管线平面布置图在初步深化图的基础上，将给排水、电气、通风空调等各专业管线集中到一张平面图上，并设置不同图层、不同颜色进行区分，平面图上标上管线标高。
建筑机电综合图深化设计
建筑机电综合图深化设计【摘要】建筑设备工程的设计是在建筑师提供建筑施工平面图以后，各机电专业按照建筑平面图进行专业管线布置。
由于当前建筑设计院的这种设计流程，决定了各建筑设备工程系统设计处于相对独立状态。
而建筑设备工程包含的系统多，在这种没有经过配合协调的，相对独立设计情况下，各个系统的管线，经常会出现标高相同管线交叉严重，水平同向管线互相挤占同一空间等情况。
加上现场施工人员为方便本专业管线安装，争相抢占有利安装位置，使得管线交叉情况更加严重，进而导致大量返工，不单延误了工期，增加了成本，在这种情况下完成的系统美观性和实用性也得不到很好的保证。
为解决以上问题，建筑机电综合图深化设计应运而生。
【关键词】机电综合图；深化；设计1.建筑机电综合图介绍为了更好地表达建筑设备管线之间的关系和指导施工，建筑机电综合图不单包括机电综合管线图，同时还包括机电综合剖面图；为了更好的配合前期设备管线于结构的预埋、预留孔洞施工，机电综合留孔图必不可少；在一些设备管线特别密集的地方（如设备机房），局部大样图、机房大样图是很好的施工指导工具。
2.机电综合图设计流程2.1制图标准制定机电综合管线图是一种非常复杂，内容非常繁多的图纸。
为了规范和更好地管理整个图纸制作过程，对图纸制作的规则、标准、内容等作出相应的规定是很有必要的。
文件保存版本格式：为了保证CAD文件的通用性，根据CAD软件版本向下兼容的特点，应将文件格式保存成比较低版本的CAD文件格式（*.DWG），如CAD2004。
2.2图层管理图层命名：因为在绘制机电综合图时，经常需要进行图层的显示隐藏等操作，因此图层命名以及图层分组管理对绘图速度起到关键作用。
图层颜色：为了在绘图和看图时更好的区分各专业管线，应按专业定义各管线的颜色。
如消防管线用1号色，给排水管线用3号色，通风空调用5号色等，但必须注意的一点是尽量避免使用一些打印效果不明显的颜色，如2、50号色等。
图层线宽：为了出图效果更好，管线图层的线宽比说明文字图层的线宽要大三级，按1：100比例出图时，管线线宽设置为0.35，说明文字线宽为0.20。
机电工程深化设计方案
机电工程深化设计方案机电工程深化设计方案第一节概述根据以往类似工程的经验，招标图纸是本项目潜在承包商进行投标时的指导和资料，主要目的是为了预备工程造价估算和交回标书。
招标图中的主干管道、线槽桥架、主干电缆等的走向及安装以及竖井管道间、专业机房及末端用户位置的相关比例表示，但其中的管径、管道标高、末端电气支路和机房详图、竖井管道布置详图并未完全展示。
招标图仅展示基本的设计原理和主要设备的布置情况，供本项目潜在承包商在进行深化设计及施工图制作时作为参考和依据。
我司深刻理解并非常清楚应负起本合约内的系统的深化设计、施工图制作的责任，工程图纸的深化设计将作为我司提供服务的一个主要技术指标。
我司承诺将全面配合业主单位、设计单位完成土建综合留洞图和综合机电管廊管线深化、大跨度钢结构机电管线综合深化、虹吸雨水及溢流系统深化、电气次干线、末端动力照明支路深化等设计工作，以及全面配合设计院完成精装修综合天花图等设计工作。
第二节深化设计的流程经过审批的各专业系统初步设计后，下发经过审批的CSD综合管线图、精装修设计图纸。
内部专业深化设计相关专业深化设计，调整设计及参数，进行专业交叉审核和复核参数和数据。
符合要求后，由专业负责人审核。
设计负责人审核后，进行修改设计，符合设计后，施工负责人审核设计调整。
顾问公司审批符合要求后，发放深化设计图纸，进行设计交底。
修改设计后，进行施工调整和设计变更，最终完成竣工图纸。
内部审核修改完善后，报送竣工图纸符合要求。
顾问公司审批后，完成深化设计流程。
第三节深化设计的标准我方将呈交与本次范围有关的资料包括所有材料、装置和设备的完整资料，如产品技术资料说明书、装配指引、详图和证明文件等供审核。
所有的深化设计必须符合所有国家和北京市及建设行业主管部门所颁布的最新法规、法定职责、条例、规范、规格、标准、施工准则、业务条例等各项法定要求。
所有深化设计必须符合所有国家和北京市及建设行业主管部门所制定的规范及准则，并应按投标时的最新版本执行。
深化设计说明篇
深化设计说明篇
根据深化设计的实效性、施工方法和工序选择的正确性，再通过样板区的验证和改进， 真正达到缩短施工时间，提高施工质量，降低施工成本的目的。
第 4 页 共 26 页
工程名称：xxx 项目常规机电专业分包工程
附件一
a) 通过 Autodesk Revit Mep 三维软件对各类设备机房的处理：
对各类机房的 设备及管道进 行合理的排布
工程名称：xxx 项目常规机电专业分包工程
附件一
目录
目 录 ........................................................................................................................................... 1 一. 前言 .................................................................................................................................... 2 二. 深化设计概况 .................................................................................................................... 2
在充分熟悉现场具体施工情况和与设计单位沟通的前提下，对工程的设计图纸不仅仅 进行一般意义上的深化，而且在深化的基础上结合结构的特点、装饰要求的安装空间 等，按照先大后小，主次分明、层次清晰、排列整齐、布局合理等原则，进行实地测 量、计算和修改，做出切实可行的综合施工图，经各单位的审核后对图纸进行综合优 化，最后形成功能满足、布局科学合理的深化综合施工图，为创优工程创造先决条件。
机电深化设计的主要内容及工作流程深化设计工作手册
机电深化设计的主要内容及⼯作流程深化设计⼯作⼿册机电深化设计的主要内容及⼯作流程深化设计⼯作⼿册1、主要依据1.1.业主提供的初设图或施⼯图1.2.合同⽂件中的设备明细表1.3.业主招标过程中对承包⽅的技术答疑回复1.4.相关的国家及⾏业规范2、机电深化设计的任务2.1.必须在完成本专业施⼯图审核及各专业间互审，充分理解设计意图的基础上进⾏，对施⼯图中存在的问题应即时汇总与原设计单位和业主确定处理⽅法。
2.2.必须结合本⼯程的施⼯⽅案和施⼯⼯艺，有针对性确定机电综合图设计的条件和适⽤⽅法。
2.3.合理布置各专业管线，最⼤限度的增加建筑使⽤空间，减少由于管线冲突造成的⼆次施⼯。
2.4.综合协调机房及各楼层平⾯区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的⾼度，同时保证机电各专业的有序施⼯。
2.5.综合排布机房及各楼层平⾯区域内机电各专业管线，协调机电与⼟建、精装修专业的施⼯冲突。
2.6.确定管线和预留洞的精确定位，减少对结构施⼯的影响2.7.弥补原设计不⾜，减少因此造成的各种损失。
2.8.核对各种设备的性能参数，提出完善的设备清单，并核定各种设备的订货技术要求，便于采购部门的采购。
同时将数据传达给设计以检查设备基础、⽀架是否符合要，协助结构设计绘制⼤型设备基础图。
2.9.合理布置各专业机房的设备位置，保证设备的运⾏维修、安装等⼯作有⾜够的平⾯空间和垂直空间。
2.10.综合协调竖向管井的管线布置，根据其管线的使⽤功能不同，使其安装位置有所变动使管线的安装⼯作顺利地完成，并能保证有⾜够多的空间完成各种管线的检修和更换⼯作。
2.11.完成竣⼯图的制作，及时收集和整理施⼯图的各种变更通知单。
在施⼯完成后，绘制出完成的竣⼯图，保证竣⼯图具有完整性和真实性。
3、机电深化设计⼯作在⼯程各阶段的主要内容3.1.项⽬投标报价阶段的主要内容3.2.项⽬施⼯前期的主要内容3.3.项⽬实施阶段的主要内容3.4.项⽬竣⼯阶段的主要内容4、机电深化设计组织机构图·总部深化设计组和项⽬深化设计部的分⼯，以及是否引⼊外协设计院等，将根据项⽬深化设计任务的难易程度及⼈员配置情况，在该项⽬的机电深化设计策划书中进⾏明确。
机电专业深化设计原则
机电专业深化设计原则1.机电深化设计概述机电管线综合深化设计，就是将同一区域内的机电管线进行综合，根据不同管线的不同的性质、不同的功能、不同的施工要求、结合建筑装修的要求，进行统筹的管线位置排布。
随着社会的发展和科技的进步，建筑的功能越来越强大，智能化越来越高，建筑内的机电管线也越来越多，尤其是公共建筑，其机电管线密集而且复杂，施工难度更大，其中往往包括给排水、暖通、强弱电等各个专业和系统，多种管线交错排布，仅依靠设计单位提供的平面、系统图纸和少量节点图，无法达到依图施工的程度，经常会出现专业间交叉打架、拆改的现象，因此，机电管线综合深化设计工作就非常必要。
通过机电管线综合深化设计，可以更好的落实和调整工程建设方、监理及设计的各项要求，合理分布机电工程各专业管线的位置，可以最大限度实现设计和施工之间的衔接，为各机电专业的施工提供技术支持，为整体施工的顺利进行创造条件，满足项目质量要求高、工期紧的标准。
2.机电深化设计特点机电管线综合深化可以完善施工节点设计和施工详图设计；机电管线综合深化可以通过综合图纸解决在保证功能的情况下机电系统内部管线标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置的需要；机电管线综合深化可以在排布专业管线的同时考虑运行管理维修和二次施工要求；机电管线综合深化通过三维深化图，可以清楚地知道哪里有交叉、哪里有碰撞，更系统地展示平面图纸与实际施工之间的对应关系；通过管线综合深化设计，机电安装施工单位可以更好控制成本，比如可以采用综合支吊架，可以减少施工安装后的拆改工作量等。
3.机电深化设计准备机电管线综合深化的质量是机电工程进度的保证，为此必须配备充足的技术力量。
在深化设计人员的选择上，选择具有一定的设计基础和一定施工经验的技术人员，具备良好的专业素质及认真负责的工作态度，能熟练掌握AUTOCAD、REVITBIM 建模的使用。
深化设计人员要有明确的分工，成立专门的深化设计小组，并配备专用办公室、绘图工具和软件等。
综合机电专业深化设计要点
综合机电专业深化设计要点首先，深化设计需要具备扎实的机械知识和电气知识。
机械知识包括机械结构设计、机械材料选用、机械运动学等；电气知识包括电路设计、电气控制、电气驱动等。
只有具备这些知识的基础，才能进行更加深入的设计工作。
其次，深化设计需要关注创新和优化。
深入研究机械和电气领域的最新技术和研究成果，以找到更好的设计方案。
同时，通过分析和优化设计方案，提升设计方案的效果和性能。
第三，深化设计需要注重系统集成。
综合机电专业的设计通常涉及到多个子系统的设计，如电路系统、运动控制系统、传感器系统等。
这些子系统之间需要进行良好的集成和协调，以确保整个系统的运行稳定和高效。
第四，深化设计需要考虑可靠性和安全性。
机电系统的设计涉及到运动部件、电气部件等多个关键组件，需要考虑设备的可靠性和安全性。
通过分析和优化设计方案，避免潜在的故障和事故。
第五，深化设计需要结合工程实践。
机电专业的设计不仅仅是理论研究，更需要考虑实际的工程应用。
在深化设计过程中，需要关注制造工艺、装配工艺等实际问题，确保设计方案的可实施性和可生产性。
第六，深化设计需要进行仿真和测试。
在设计阶段，可以利用计算机仿真和物理测试等手段，验证设计方案的正确性和有效性。
通过仿真和测试结果的分析，进一步优化设计方案。
最后，深化设计需要注重团队合作。
综合机电专业的设计往往涉及多个学科和领域的知识，需要多学科的专家和团队合作。
在设计过程中，需要充分发挥团队成员的专业优势，共同解决问题。
综合机电专业深化设计是一个复杂而有挑战性的任务，要求设计人员综合运用机械和电气知识，并结合实践和团队合作，寻找创新和优化的设计解决方案。
只有不断提升设计水平和专业素养，才能在综合机电专业深化设计领域取得更好的成效。
机电深化设计
目录❑1. 深化设计简述❑2. 深化设计内容及流程❑3. BIM工作流程❑4.工程实例深化设计是指在工程实施过程中对招标图纸或原施工图的补充与完善，使之成为可以现场实施的施工图。
能够更好的为甲方服务，满足现场不断变化的需要。
优化设计方案在现场实施的过程，是为了达到在满足功能的前提下降低成本，为企业创造更多利润。
降低了建设单位投资成本、降低了承包方的施工成本，同时也节约了社会财富的使用。
1.功能适用：满足使用功能，不带缺陷竣工移交。
2.易维护：充分考虑物业使用及后期维护方面。
3.节能环保：设备选型时选择节能环保产品，系统优化，降低能效。
4.耐久性：设备、管线及固定措施经久耐用。
5.安全稳定：系统稳定运行、管线安装安全。
6.美观：排布整齐美观，标识清晰。
深化设计目的1.加深对业主需求的理解，及时按照业主要求调整设计方案。
2.弥补原设计不足，减少因此造成的各种损失。
3.节省资源。
4.优化后期服务5.成本控制对业主1.工程总承包（EPC)能力的必须条件，提升企业竞争力，与国际接轨的必经途径2.产品品质提升最大限度的增加建筑使用空间；综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证装饰吊顶的高度，同时保证机电各专业的有序施工。
3.提高施工效率降低作业难度4.提高经济效益减少由于管线冲突造成的二次施工。
对施工单位EPC ：设计、采购、施工的工程总承包MEP ：机械、电气、管道的机电工程BIM ：建筑信息模型CSD ：管线综合图CBWD ：综合机电预留预埋图PD ：给排水专业AC ：暖通专业EL ：强电专业ELV ：弱电专业FS ：消火栓系统ZP ：自动喷淋系统专业术语综合管线图和剖面图、设备运输线路图、综合留洞图、土建配合条件图、机房深化综合图、管井综合图、专业优化图、施工作业图、支、吊架平面布置图、大样图、细节详图、专业系统图、精装修点位图，大型机房及管线密集处的BIM图纸。
机电深化设计方案
机电深化设计方案1.机电深化设计概述1.1本工程机电深化设计的任务总承包负责协调所有的机电系统施工图设计。
1.2本工程机电深化设计目标1.3深化设计的依据管线综合平衡深化设计的依据包括：业主提供的机电、建筑、结构、装饰等其它专业的施工图及技术规范；设计交底与图纸会审记录。
现行相关的国家标准、规范、图集。
2.机电深化设计的工作部署2.1机电深化设计机构的设置我们拥有多个大型综合体建筑深化设计及管理协调工作经验。
本工程中，我公司将组成深化设计部，负责机电承包范围内的机电图纸深化设计审核以及与其它机电分包商的综合管线平衡的管理、协调工作，同时我们将组建单位及各行业技术权威组成的专家顾问团，利用他们丰富的工程技术知识或设计经验，为本工程机电深化设计提供一流的咨询和技术指导，确保本工程深化设计的先进性和科学性。
各专业管线综合平衡深化设计管理机构见下图：机电管线综合平衡深化设计管理机构图2.2机电深化设计相关人员职责2.3机电协调会制度在项目施工过程中，不可避免或出现各机电专业施工过程中交叉出现问题，设计图纸上设计意图或设计变更在的施工中不可能实现等问题。
深化设计部会定期组织各种机电协调会，当有必要时会邀请结构、建筑施工单位和业主、设计单位、监理参与。
3.机电深化设计的内容及要求3.1机电深化设计出图内容及深度3.2机电深化设计基本原则机电各专业管线综合平衡深化设计过程中应与设计院保持紧密联系，密切合作。
机电深化设计是在原设计的基础上，根据现场施工工艺的要求以及施工配合、施工定位的需要进行图纸的补充说明。
3.3机电深化设计图的要求3.3.2机电深化设计出图细则为保证各机电专业深化设计图纸的相对统一，并便于协调，我们将联同设计院及其它机电专业分包商，协商制定一系列的图纸制作规定，明确各项出图细则。
机电深化设计出图细则示意如下。
4.机电深化设计图流程机电管线综合平衡深化设计是机电总承包管理的一个重要方面。
在充分消化理解原设计的意图基础上结合现行的设计规范进行复算，并着手正式绘制符合现行规范规定和企业施工工艺标准，又不违反原设计意图的施工深化图。
机电工程整体深化设计方案
机电工程整体深化设计方案一、机电深化设计部署1、结合工程整体部署，我单位将机电深化设计分为三个阶段，在前期我单位将在项目技术负责人的组织下，选派多名资深机电工程师组成深化设计组，由深化设计组领导水暖专业、电气专业深化设计小组进行本工程的深化设计管理、协调工作；施工过程中由各专业工程师对各专业管线进行管线的深化设计工作；到后期各专业分包进场后，联合各专业分包进行二次深化设计工作。
3、机电深化设计流程二、深化设计管理、协调与实施的重要性及重点分析1、深化设计管理、协调与实施的重要性本工程专业涉及多，不仅有总承包范围内的深化设计部分还有业主分包的各专业部分深化设计部分，因此，施工图深化设计的及时与否，将是影响该工程能否顺利施工的一个关键。
为此，我公司将充分发挥自有设计力量，由总承包项目经理部承担施工图深化设计及设计协调等工作，进一步深化设计施工图，并提交原设计认可，对不属于自行施工范围的工作，担负起设计协调、配合的职责，以解决各专业隐含的矛盾，保证工程的顺利施工。
2、深化设计管理、协调与实施的重点分析及应对措施本工程涉及深化图纸设计的内容多、专业面较广，深化图纸不但包括由我总承包范围完成的结构及相关机电专业的深化设计，还包括与业主分包单位的精装修、弱电、精密空调、设备等专业深化设计协调与管理工作。
对于我总承包范围内的深化设计主要体现在机电专业的综合机电图纸设计及与业主分包单位的深化设计协调与管理工作方面，同时，由于本工程的特点及重要性，对于我总承包方的深化图纸设计管理不论在初步深化图纸设计阶段，还是在工程实施阶段深化图纸设计管理阶段均面临有一定困难和挑战，既要保证深化图纸设计的可操作性，还要进行参与深化图纸设计方全面综合协调和管理，同时还要切合工程实施过程中的相应的变动做出适时、适当的修改，以最终符合经过设计批准过的深化图纸的规定和要求，满足本工程建筑总承包工程全面适用及功能性要求。
主要应对措施：首先在我方进场后，根据招标文件要求，结合施工图纸和以往类似工程施工经验，还要编制详尽、切实、可行、适用的综合图深化设计方案，该设计方案同时征得业主与设计的同意后方可实施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.. .. ..综合机电专业深化设计要点目录第一章机电深化设计管理流程 (3)1.1 目的.............. .. (3)1.2 适用范围 (4)1.3 编制依据 (4)1.4 机电工程深化设计出图种类 (4)1.5 深化设计送审流程 (4)第二章机电深化设计出图流程 (5)2.1 工作程序 (5)2.1.1 原图为初步设计深度 (5)2.1.2 当招标图为施工图深度 (11)第三章机电深化设计出图内容及要求 (12)3.1 深化设计一般内容： (12)3.2 基本要求： (12)3.2.1 图框 (12)3.2.2 图纸版号 (12)3.2.3 图纸组成 (12)3.2.4 图面设置 (13)3.3 工作接口 (13)第四章机电深化设计控制管理 (14)4.1 深化设计关键控制点 (14)4.1.1机电人员派驻现场前应进行深化设计工作内容培训 (14)4.1.2项目前期重点 (14)4.1.3项目中期重点 (14)4.1.4重点做好图纸送审台帐 (15)4.1.5设计问询 (15)4.1.6深化设计总结 (15)4.2 总部和项目之间的对接...................................................................... 错误！未定义书签。
4.2.1机电设计分包商选择.......................................................................... 错误！未定义书签。
4.2.2总部对项目的管理方法...................................................................... 错误！未定义书签。
第五章机电深化设计协调配合管理 (16)5.1 与土建施工的配合与服务 (16)5.1.1工程进度控制配合 (16)5.1.2工序协调配合 (16)5.1.3与土建承包单位的配合与程序 (16)5.1.4结构施工中与土建专业的配合内容 (17)5.1.5与土建结构施工中外墙结构施工的配合 (18)5.1.6与土建专业的配合程序 (18)5.2 深化设计阶段的配合： (18)5.2.1 综合协调 (18)5.2.2 强弱电系统的衔接 (18)5.2.3 与消防电分包工程分包的协调与配合 (19)5.2.4 消防电气系统调试的配合 (19)5.2.5 与中水处理设备供应及安装分包工程 (19)第一章机电深化设计管理流程1.1目的规范深化设计工作程序，提高图纸制作质量，统一图纸制作规则，内容，出图深度。
提高效率降低成本，给施工带来方便。
适用范围主要适用于二次深化设计管理。
1.2编制依据业主合同中的技术条款及标图；相关国家规范、行业标准、标准图集、相关技术参数。
1.4 机电工程深化设计出图种类划分：机电工程深化设计，主要取决于与业主合同的约定，一般情况分为以下类型：1）根据总包合同，主要负责机电工程的预留预埋图；机电管线综合协调图；机房大样图。
2）根据机电工程分包合同，主要负责与土建配合图；机电各专业深化设计；机电管线综合协调图；1.5 深化设计送审流程第二章机电深化设计出图流程2.1 工作程序出图内容：2.1.1 当原图为初步设计深度时，深化设计工作内容如下：公共广播系统平面/平面图2.1.2 当招标图为施工图时，深化设计工作内容如下机房各专业见前述见前述见前述大样图第三章机电深化设计出图内容及要求3.1 深化设计一般内容：——机电管线综合留洞图——机电管线综合协调图——各专业深化设计图——机房大样图——机电末端追位图——三维管道图——竣工图纸3.2 基本要求：3.2.1 图框：注明所参考的相关图纸的图号、图名、版号及出图日期，图纸项目名称---专业名称---系统名称---图纸序列号。
3.2.2 图纸版号：升级顺序为O、A、B、C、┅┅；3.2.3 图纸组成：图例及相应说明；各专业留洞图综合协调图各专业深化设计图机房大样图竣工图3.2.4专业图面设置：（专业图设置原则上参照原设计院专业图，下表供参考）3.3 工作接口第四章机电深化设计控制管理4.1 深化设计关键控制点4.1.1机电人员派驻现场前应进行深化设计工作内容培训：培训内容：1）深化设计工作依据2）深化设计内容3）深化设计工作流程4）深化设计标准要求5）深化设计工作制度6）深化设计常见问题分析及对策4.1.2 项目前期重点做好如下工作：1) 制定图纸计划2) 图纸送审流程：与业主和设计院共同就图纸送审流程达成一致意见，要求按照此流程送审图纸。
3）做好项目深化设计实施方案4.1.3 项目中期重点做好几类图纸的审核及管理工作1)与土建协调配合图2)机电综合管线协调图/剖面图3)各专业施工图纸4)机房样图5)配合精装末端定位图6)节点大样图4.1.4 重点做好图纸送审台帐记录中应体现1）计划送审时间2）实际送审时间3）计划批复时间4）实际批复时间目的是避免图纸延误4.1.5 设计问询以RFI标准表格形式来确认设计问题表格中应体现问题及回复的内容。
(见机电深化设计实施细则) 4.1.6 深化设计总结项目竣工前重点做好深化设计总结总结内容包括：1)合同及招标文件中关于深化设计的要求2)人员配置情况3)深化设计工作起止时间4)机电各系统介绍5)图纸计划6)图纸目录7)图纸送审台帐8)问题疑问清单9)归档图纸第五章机电深化设计协调配合管理5.1 与土建施工的配合与服务与土建施工的配合和服务内容分为以下几方面:5.1.1 工程进度控制配合、工程进度控制配合包括：遵照确定的总工期制定的工程总进度计划和分阶段进度计划，核对并落实与我司工作范围内的图纸进度计划、分阶段计划和月进度计划5.1.2 工序协调配合工序协调配合包括：配合明确其他指定分包单位的施工次序、时间进度，确保计划有序的施工。
配合协调所有工程施工面交接，加强工序间的交接验收，对专业间、工序间互相提供条件的内容严格控制，杜绝遗漏、避免扯皮。
协调各系统的调试和联动试车。
现场服务与总承包单位密切联系，及时了解和掌握各种情况的变化，做好根据合同需要我司配合的现场服务，在深化设计综合协调图纸中充分考虑施工工序。
5.1.3 与土建承包单位的配合与程序预留预埋阶段，机电工程专业将在以下几个方面与土建总包单位协调配合：防雷接地系统的预留预埋、结构预留洞、套管及管道的预留预埋。
结构施工过程中与土建专业的配合重点如下：技术配合：及时向土建专业了解结构施工相关信息，如：水平标高控制线、轴线的具体位置、不在轴线上的隔墙距离相邻轴线的具体尺寸和墙体厚度，以便各专业能合理安排其管路上、下甩口的准确位置，调整预埋信息，以通知土建专业，进行预埋。
项目实施过程中，结构布局可能发生设计修改，办理工程技术洽商及变更在所难免，这要求深化设计人员应及时了解掌握结构专业的洽商及变更，及时办理相应的机电专业的洽商变更，以便及时在结构预留预埋方案中调整，以满足准确预埋的要求。
反之，当机电设备专业发生工程变更或洽商修改时，应及时将修改信息告知土建专业，并将准确的预埋信息及时反馈土建专业，以进行准确施工。
设计配合结构施工期间，通过机电专业的图纸深化设计，进行机电管线的叠加与协调。
将协调结果及相关工程信息及时与结构专业进行沟通，这将有助于结构专业在预留预埋工作中，合理、准确地安排预留管口、管洞及套管的位置和尺寸。
5.1.4结构施工中与土建专业的配合内容1)防雷接地系统自结构桩基施工时，防雷接地系统的施工就已经开始施工了，这将贯穿整个结构施工始终。
结构施工前，要求机电施工单位及时向土建施工单位进行交底，令其掌握所施工采用防雷接地的方式，埋设的深度和出外墙的位置。
每一结构施工段，土建专业完成防雷接地系统的焊接后，机电专业将委派工程技术人员进行检查，并请监理工程师予以验收。
从结构主筋引去变电室、电话机房及各设备机房的接地引铁。
土建支模时，要同电气专业人员配合好，在适当的位置引出模板外，避免日后大面积剔凿。
机电施工应予以积极配合，并检查预留的准确性。
2)机电管线预留洞、套管结构施工期间，除了配合土建专业完成电气、弱电系统在结构中的管盒以外，还包括配合预留预埋其他机电专业的管道管洞和套管。
3) 中间筒体中间筒体俗称“核心筒”，包括电梯井道、电梯厅、楼梯强弱电配电小间及分管道井。
结构为现浇混凝土梁、柱、板墙、楼板和楼梯。
各种设备管线相对集中，需要土建预留的孔洞和预埋件较多，而且涉及各个专业：•电气专业强电配电小间、电缆井的电缆桥架、插接母线的楼板洞，从强电配电小间到配电箱之间的线槽过墙洞等，弱电小间电缆桥架的楼板洞。
•给排水专业生活给水、生活热水、直饮水、消火栓给水系统的立管洞和过墙洞，电梯间的暗装消火栓洞，以及污水、废水及雨水立管洞和中水系统的楼板洞。
•暖通专业采暖和空调供回水立管洞，采暖系统支、立管楼板洞和过墙洞；通风专业的正压送风风道、排烟风道，新风和空调新风的过墙洞；正压送风口、排烟口的预留过墙洞。
5.1.5 与土建结构施工中外墙结构施工的配合外墙结构施工时，应注意两点：首先是卫生间室外排气孔洞的预留和空调室外新风进口孔洞的预留，位置、尺寸要向土建专业描述准确。
防雷均压环引出点预留高层建筑每隔2～3层要设置防雷均压环。
结构施工时，从防雷主筋引下线用镀锌扁钢引出柱子外，以便将来进行防雷均压环的安装。
•防水套管的设置为使土建专业现场人员了解、熟悉和掌握各专业出外墙防水套管的功能、系统及坐标位置，应仔细向土建技术人员交底。
并提供相关施工图纸。
5.1.6 与土建专业的配合程序在整个预留预埋阶段，我们将按照如下程序与土建专业人员进行沟通与协调，以令其能5.2 与其他专业分包的配合：5.2.1 综合协调工程实施工程中，机电专业管线的深化设计协调包括对弱电系统管线及末端设备的综合协调。
合理布置强电电缆桥架、弱电线槽及其他机电管线的间距，并明确弱电系统末端设备、终端箱的安装位置，以达到建筑装饰效果最优的结果。
5.2.2 强弱电系统的衔接机电设备订货前，召集技术协调会，根据楼控专业的控制点表，明确楼控对机电设备的监控要求，将监控要求写入机电设备采购合同，以最终实现楼宇自控系统对各机电系统的监控。
5.2.3 与消防电分包工程分包的协调与配合与消防电气分包的配合，主要体现在消防电与消防给水系统设备及电气配电的协调与配合。
a)协调安排消防电气末端与其他机电末端的位置，达到建筑装饰良好的效果。
b)协调安排消防线槽与其他机电专业的管线的间距与排列，以满足对空间的节省使用，提高建筑吊顶的高度。
c)明确消防电气系统对消防设备的控制及消防电气系统对配电系统的控制（照明强切等）。
