氧化锌避雷器基础知识参考文档
氧化锌避雷器
无间隙金属氧化物避雷器无间隙金属氧化物避雷器（通常指氧化锌避雷器简称MOA）是目前国际上最先进的过电压保护器，它用于保护电气设备不受大气过电压和操作过电压的损坏。
由于MOA与SiC避雷器相比具有保护性能好、能量吸收大、稳定性好等优点，已逐渐取代了SiC避雷器，在我国高压、超高压系统中几乎处于垄断地位，在配电系统中也得到了广泛推广。
一、氧化锌避雷器的结构无间隙氧化锌避雷器由非线性金属氧化物电阻片串联和(或)并联且无并联或串联放电间隙所组成的避雷器。
1 非线性金属氧化物电阻片（通常称阀片）是避雷器主要工作元件，由金属氧化物制成。
由于它具有非线性伏安特性，在过电压时呈低电阻，从而限制避雷器端子间的电压，而在正常工频电压下呈现高电阻。
2 避雷器内部均压系统并联于一片或一组电阻片上的均压阻抗，主要是均压电容器，使沿电阻片柱的电压分布均匀。
（大部分厂家在110kV及以上采用）3 避雷器均压环一种金属部件，通常呈圆环形，用以改善静电场下避雷器的电压分布。
（通常在110kV 级以上避雷器上安装）4 避雷器压力释放装置用于释放避雷器内部压力的装置，并防止外套由于避雷器的故障电流或内部闪洛时间延长而发生爆炸。
5 避雷器脱离器联结在避雷器与地之间，正常运行时、避雷器动作时脱离器不动作。
当避雷器受潮或老化时，泄漏电流达到一定数值，脱离器应有效或永久脱离。
这种避雷器在配网上应用较合适，因为10kV避雷器相对来说产品质量难以控制，挂网运行数量多，定期试验有时跟不上，当避雷器异常时，如脱离器按规定脱离，则设备巡视时较易发现（不带脱离器的避雷器有时坏了不能从外观直观地发现）。
二、氧化锌避雷器的特点1 优异的保护特性由于氧化锌电阻片的非线性特性，当避雷器在正常工作电压下，电阻片呈现高阻性，流过避雷的电流仅是微安级，当遭受过电压时，避雷器优异的非线特性发挥了作用，在极短时间内，电阻片呈低阻性，处于导通状态，流过避雷器的电流达数千安培，释放过电压能量，避雷器两端电压小于设备耐受的电压（此电压为避雷器的残压），从而防止了过电压对输变电设备的侵害。
氧化锌避雷器试验基础知识须知
氧化锌避雷器试验基础知识须知避雷器是一种过电压保护设备。
除了能限制雷击引起的过电压，还能限制一部分操作过电压。
又能截断续流，不至于引起系统接地短路。
一般并联与系统之中。
武汉汇卓电力专业生产氧化锌避雷器试验得设备有：HZYB-3H 氧化锌避雷器特性测试仪，HZYB-V 氧化锌避雷器带电测试仪，HZFZ-HI 避雷器放电计数器校验仪，FC-2G 防雷元件测试仪避雷器的分类1、保护间隙2、管式避雷器3、阀式避雷器4、磁吹阀式避雷器5、金属氧化物避雷器（用的最多）我们见到最多的一般都是金属氧化物避雷器，其余的几种现在基本很少见到，如需要详细了解请度娘。
本文将重点介绍金属氧化物避雷器（MOA） 金属氧化物避雷器（MOA）其优点1、基本无续流，耐重复动作能力强2、通流容量大3、MOA阀片可以并联使用，增大了通流和降低残压都容易实现4、性能稳定，抗老化强5、氧化锌阀片具有良好的非线性伏安特性。
其结构为；将氧化锌阀片叠装在绝缘筒内密封，基本可以分为瓷套式，复合外套式，GIS式。
氧化锌阀片伏安特性一个完好的避雷器在正常运行状态下处于小电流区域，可长时间运行；当发生过电压时，避雷器即处于工作区域，当过压被释放或者消失，避雷器会恢复到小电流运行状态；当长时间处于过载区，避雷器可能发生热奔溃，导致损坏或者爆炸。
下面来看一下金属氧化物铭牌（220kV）如下图：铭牌说明：额定电压：施加到避雷器端子最大工频电压有效值 持续运行电压：允许长时间施加在避雷器端子的工频电压有效值，该电压决定了避雷器长期运行的性能持续运行电流：持续运行下，流过避雷器的电流，包含阻性电流和容性电流，持续电流随着温度变化直流1mA参考电压：伏安特性曲线的拐点值标称放电电流：能够持续承受通过而不损坏的电流幅值，用来划分避雷器等级最大放电电流：能够短暂时间承受的雷电流幅值，时间过长则会损坏残压：放电电流流过避雷器时端子间出现的电压峰值老化特性: 由于氧化锌避雷器接入电网就有电流通过，使得元器件发热，工作电压越高电流越大，发热越大，由于阀片特性，所以温度越高，泄漏电流越大，再加上各种过电压和劣化，将积累造成氧化锌避雷器热奔溃。

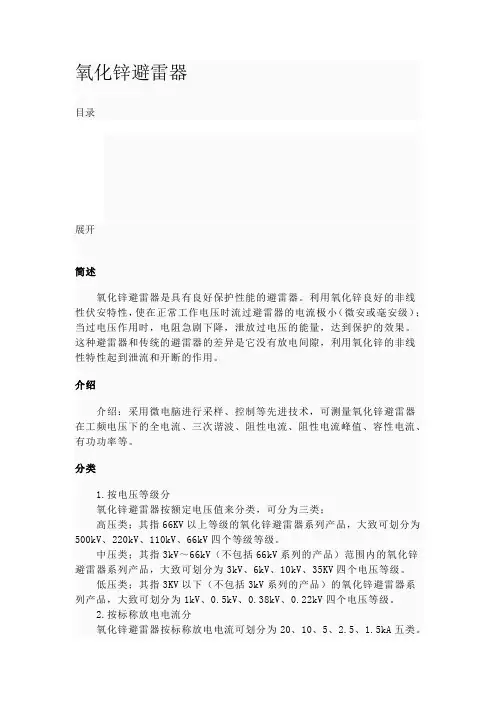

氧化锌避雷器
氧化锌避雷器目录展开简述氧化锌避雷器是具有良好保护性能的避雷器。
利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。
这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。
介绍介绍：采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。
分类1.按电压等级分氧化锌避雷器按额定电压值来分类，可分为三类；高压类；其指66KV以上等级的氧化锌避雷器系列产品，大致可划分为500kV、220kV、110kV、66kV四个等级等级。
中压类；其指3kV～66kV（不包括66kV系列的产品）范围内的氧化锌避雷器系列产品，大致可划分为3kV、6kV、10kV、35KV四个电压等级。
低压类；其指3KV以下（不包括3kV系列的产品）的氧化锌避雷器系列产品，大致可划分为1kV、0.5kV、0.38kV、0.22kV四个电压等级。
2.按标称放电电流分氧化锌避雷器按标称放电电流可划分为20、10、5、2.5、1.5kA五类。
3.按用途分氧化锌避雷器按用途可划分为系统用线路型、系统用电站型、系统用配电型、并联补偿电容器组保护型、电气化铁道型、电动机及电动机中性点型、变压器中性点型七类。
4.按结构分氧化锌避雷器按结构可划分为两大类；瓷外套；瓷外套氧化锌避雷器按耐污秽性能分为四个等级，Ⅰ级为普通型、Ⅱ级为用于中等污秽地区（爬电比距20mm/KV）、Ⅲ级为用于重污秽地区（爬电比距25mm/kV）、Ⅳ级为用于特重污秽地区（爬电比距31mm/kV）。
复合外套；复合外套氧化锌避雷器是用复合硅橡胶材料做外套，并选用高性能的氧化锌电阻片，内部采用特殊结构，用先进工艺方法装配而成，具有硅橡胶材料和氧化锌电阻片的双重优点。
该系列产品除具有瓷外套氧化锌避雷器的一切优点外，另具有绝缘性能、高的耐污秽性能、良好的防爆性能以及体积小、重量轻、平时不需维护、不易破损、密封可靠、耐老化性能优良等优点。

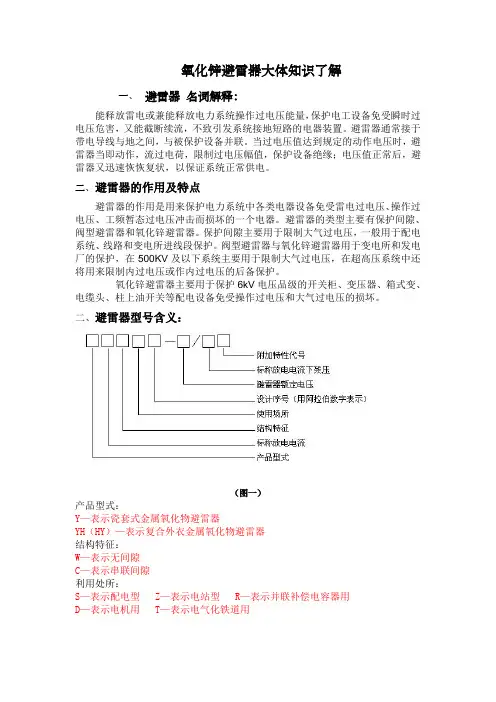

氧化锌避雷器大体知识了解
氧化锌避雷器大体知识了解一、避雷器名词解释：能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引发系统接地短路的电器装置。
避雷器通常接于带电导线与地之间，与被保护设备并联。
当过电压值达到规定的动作电压时，避雷器当即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢恢复状，以保证系统正常供电。
二、避雷器的作用及特点避雷器的作用是用来保护电力系统中各类电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一个电器。
避雷器的类型主要有保护间隙、阀型避雷器和氧化锌避雷器。
保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段保护。
阀型避雷器与氧化锌避雷器用于变电所和发电厂的保护，在500KV及以下系统主要用于限制大气过电压，在超高压系统中还将用来限制内过电压或作内过电压的后备保护。
氧化锌避雷器主要用于保护6kV电压品级的开关柜、变压器、箱式变、电缆头、柱上油开关等配电设备免受操作过电压和大气过电压的损坏。
二、避雷器型号含义：（图一）产品型式：Y—表示瓷套式金属氧化物避雷器YH（HY）—表示复合外衣金属氧化物避雷器结构特征：W—表示无间隙C—表示串联间隙利用处所：S—表示配电型 Z—表示电站型 R—表示并联补偿电容器用D—表示电机用 T—表示电气化铁道用附加特性：W—表示防污型G—表示高原型TH—表示湿热带地域用在选择上应注意利用处所，场所不同，避雷器的型号也不同。
配电型：保护相应电压品级的开关柜、变压器、电缆头等有关配电设备免受大气和操作过电压损坏，宜选择"H Y5WS"金属氧化物避雷器。
电站型：保护发电厂、变电所中交流电器设备免受大气过电压和操作过电压的损坏，可选择"HY5WZ"或"Y5WZ"型；电机型：限制真空断路器或少油断路器投切旋转电机时产生的过电压，保护旋转电机免受操作过电压的损坏，可选择""或""型；电容器型：抑制真空断路器或少油断路器操作电容器组产生的过电压，保护电容器组免受操作过电压的损坏，可选"HY5WR"型。
氧化锌避雷器试验培训课件
MOA型号
MOA型号（举例）
HY5W-51/134
H: 复合有机物 Y：氧化锌避雷器 5：标称放电电流5kA W：无间隙 51：额定电压51kV 134：标称放电电流下的最 大残压134KV
MOA型号（举例）
Y5WZ-17/45 瓷套、标称放电电流5kA、无间隙、电站型
额定电压17kV、标称放电电流下残压45kV HY5WS2-17/50
避雷器保护水平
雷电冲击保护水平 陡波电流冲击下最大残压除以1.15和雷电冲击最大残压两
值中较大者为避雷器的雷电冲击保护水平 操作冲击保护水平 避雷器的操作冲击保护水平是规定的操作电流冲击下最大
残压
避雷器参数
第三章、I MOA的试验
．
试验目的
（1）避雷器在制造过程中可能存在缺陷而未被检查 出来，如在空气潮湿的时候或季节装配出厂，预先带 进潮气； （2）在运输过程中受损，内部瓷套破裂，并联电阻 震断，外部瓷套碰伤； （3）在运输中受潮，瓷套端部不平，滚压不严，密 封橡胶垫圈老化变硬，瓷套裂纹等原因； （4）并联电阻和阀片在运行中老化； （5）其他劣化。
试验步骤
1、选择绝缘电阻表，按规定35KV及以上避雷器应使用5000V 兆欧表，基座绝缘电阻应使用2500V兆欧表。 2、检查绝缘电阻表。 3、对避雷器停电和放电。 4、对避雷器外观进行检查并清洁表面。 5、接线。 6、测量绝缘电阻。 7、对避雷器进行放电。 8、记录。
危险点分析及控制措施
1、防止高处坠落 人员在拆、接高压引线时，如需登高，必须系好安全带，使用 梯子时必须有人扶持或绑牢。
表 金属氧化物避雷器允许的相间温差及最大工作温升参考值
电压等级 kV
正常热像特征
异常热像特征
氧化锌避雷器的基础知识 (图文) 民熔
氧化锌避雷器的基础知识氧化锌避雷器是具有良好保护性能的避雷器。
利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；过电压动作时，电阻急剧下降，过电压能量释放，达到保护效果。
这种避雷器与传统避雷器的不同之处在于它没有放电间隙，利用氧化锌的非线性特性来放电和切断电流。
氧化锌避雷器是20世纪70年代发展起来的一种新型避雷器，主要由氧化锌压敏电阻组成。
在一定的短路电压下，变阻器的击穿电压高于变阻器的击穿电压。
但是，当高于变阻器电压的电压被取消时，它将回到高电阻状态。
因此，如果在电力线上安装氧化锌避雷器，当雷击时，雷波的高压会使变阻器击穿，雷击电流通过压敏电阻流入大地，使电力线路上的电压控制在安全范围内，从而保护了电气设备的安全。
每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的绝缘效果。
避雷器在额定电压下，相当于绝缘体，不会有任何的动作产生。
当出现危机或者高电压的情况下，避雷器就会产生作用，将电流导入大地，有效的保护电力设备HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用浅谈氧化锌避雷器的基础知识，专业电工都推荐看一看，民熔避雷器的安装和运行维护（珍藏版）一级电工都在看，民熔避雷器②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。
氧化锌避雷器的基础知识 图文 民熔
氧化锌避雷器的基础知识氧化锌避雷器是具有良好保护性能的避雷器。
利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。
这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。
氧化锌避雷器是七十年代发展起来的一种新型避雷器，它主要由氧化锌压敏电阻构成。
每一块压敏电阻从制成时就有它的一定开关电压（叫压敏电压），在正常的工作电压下（即小于压敏电压）压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下（大于压敏电压），压敏电阻呈低值被击穿，相当于短路状态。
然而压敏电阻被击后，是可以恢复绝缘状态的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。
因此，如在电力线上安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，可以将电源线上的电压控制在安全范围内，从而保护了电气设备的安全。
每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的绝缘效果。
避雷器在额定电压下，相当于绝缘体，不会有任何的动作产生。
当出现危机或者高电压的情况下，避雷器就会产生作用，将电流导入大地，有效的保护电力设备HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
氧化锌避雷器的工作原理
氧化锌避雷器的工作原理氧化锌避雷器是一种常见的电力设备，用于保护电力系统免受雷电冲击。
它的工作原理基于氧化锌材料的特性和电力系统的工作原理。
1. 氧化锌材料的特性氧化锌是一种半导体材料，具有非线性电阻特性。
在正常工作条件下，氧化锌的电阻较高，只有很小的漏电流通过。
但当外部电压超过氧化锌的击穿电压时，氧化锌的电阻会急剧下降，形成一条低阻抗通路，使电流通过。
2. 电力系统的工作原理电力系统通常由输电线路、变电站和用户终端组成。
当雷电击中输电线路或附近的地面时，会产生一种称为雷电冲击的高能电流。
这种电流会通过输电线路进入变电站，然后传递到用户终端。
雷电冲击可能会损坏电力设备和影响电力供应的稳定性。
3. 氧化锌避雷器的工作原理氧化锌避雷器安装在电力系统的变电站和用户终端之间，起到抵御雷电冲击的作用。
当雷电冲击到达避雷器所在位置时，避雷器会迅速响应并形成一条低阻抗通路，将雷电冲击的电流引导到地面。
这样，避雷器将保护电力设备和电力系统不受雷电冲击的影响。
4. 氧化锌避雷器的结构氧化锌避雷器通常由氧化锌元件、金属外壳和陶瓷绝缘子组成。
氧化锌元件是避雷器的核心部分，它由许多氧化锌片组成，片与片之间通过金属电极连接。
金属外壳起到保护和固定氧化锌元件的作用，陶瓷绝缘子用于支撑和隔离避雷器与电力系统之间的电流。
5. 氧化锌避雷器的工作过程在正常工作状态下，氧化锌避雷器的电阻较高，只有很小的漏电流通过。
当雷电冲击到达避雷器时，其电压会超过氧化锌的击穿电压，导致氧化锌的电阻急剧下降。
这时，氧化锌避雷器会形成一条低阻抗通路，将雷电冲击的电流引导到地面，保护电力设备和电力系统。
6. 氧化锌避雷器的特点氧化锌避雷器具有以下特点：- 快速响应：氧化锌避雷器能够迅速响应雷电冲击，形成低阻抗通路，保护电力设备。
- 高能耗能力：氧化锌材料具有较高的能耗能力，能够吸收和耗散大量的雷电能量。
- 长寿命：氧化锌避雷器采用优质材料和结构设计，具有较长的使用寿命。
氧化锌避雷器运行知识及注意事项
氧化锌避雷器运行知识及注意事项一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。
其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。
二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。
因此，它可以不用火花间隙来隔离工作电压与阀片。
当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。
此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。
三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。
氧化锌第1页河间市山石电器有限公司HeJianShi rock electrical appliances Co., LTD避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。
氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。
避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。
四、最常见异常分析及处理：1、泄漏电流表为零。
可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。
处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。
（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。
2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，第2页河间市山石电器有限公司HeJianShi rock electrical appliances Co., LTD应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。
氧化锌避雷器工作原理
氧化锌避雷器工作原理氧化锌避雷器是一种常见的电力系统保护装置，用于保护电力设备免受雷击和过电压的损害。
它利用氧化锌的特殊性质，在电力系统中起到放电和吸收过电压的作用。
下面将详细介绍氧化锌避雷器的工作原理。
1. 氧化锌避雷器的结构氧化锌避雷器一般由氧化锌片、金属外壳、绝缘子和引线组成。
氧化锌片是氧化锌避雷器的核心部件，通常由多个氧化锌单元组成，每个氧化锌单元由一个金属电极和一个氧化锌片组成。
金属外壳起到保护氧化锌片和绝缘子的作用，绝缘子用于支撑和固定氧化锌避雷器，引线用于将氧化锌避雷器与电力系统连接。
2. 氧化锌避雷器的工作原理当电力系统中出现过电压时，氧化锌避雷器会迅速响应并吸收过电压。
其工作原理可以分为两个阶段：正常工作阶段和放电阶段。
2.1 正常工作阶段在正常工作阶段，氧化锌避雷器处于高阻抗状态，不对电力系统产生影响。
当电力系统中出现过电压时，氧化锌避雷器的阻抗会迅速下降，吸收过电压。
2.2 放电阶段当电力系统中的过电压超过氧化锌避雷器的耐压能力时，氧化锌避雷器会进入放电阶段。
在放电阶段，氧化锌避雷器会形成一个低阻抗通路，将过电压引至地面。
这是通过氧化锌片的非线性电阻特性实现的。
氧化锌片在正常工作阶段具有高阻抗，当电压超过一定阈值时，氧化锌片的电阻会迅速下降，形成一个低阻抗通路，将过电压放电至地面。
3. 氧化锌避雷器的特点氧化锌避雷器具有以下几个特点：3.1 高耐压能力氧化锌避雷器能够承受高电压的冲击，保护电力设备免受雷击和过电压的损害。
3.2 快速响应氧化锌避雷器能够迅速响应电力系统中的过电压，保护电力设备免受过电压的影响。
3.3 高吸收能力氧化锌避雷器能够吸收过电压，将其引至地面，保护电力设备免受过电压的损害。
3.4 长寿命氧化锌避雷器具有较长的使用寿命，能够稳定工作多年。
4. 氧化锌避雷器的应用氧化锌避雷器广泛应用于电力系统中，用于保护变电站、配电系统、发电机组等电力设备免受雷击和过电压的损害。
避雷器阻性电流测量 (3)常用文档
2.测量避雷器阻性电流的目的
由于MOA有良好的非线性电阻特性，所以氧化锌避雷器内 部是没有间隙的。正是由于没有间隙，在正常运行中阀片 长期承受电力系统运行电压的作用，以及内部受潮或过热 等因素的影响，因而会造成阀片非线性电阻特性的劣化。 这种劣化的主要表现是正常电压下的阻性电流的增加，阻 性电流的加大造成发热量的增加，避雷器内部温度的上升 ，温度的上升又加速阀片的老化，形成恶性循坏，最后导 致MOA由于过热而损坏，严重时可能引起避雷器的爆炸， 引起大面积停电事故。
否则测量信号幅值过高会对测量仪器和人员造成威胁，一般选取 1 K ～10 K 的采样电阻。
6.试验中应该注意的一些问题
3.选择正确合理的接线方式
例如常用的ori试gin等验。前．必须仔细检查试验回路的工况以及接线的正确性．应保证测 如当果过接 电地压点作量有用仪油时漆，器或电可锈阻蚀急靠必剧接须下清降地除，。干泄净放如．过果示电波压接的器地应能通量点过，有隔达离到油变保漆压护器的或与效锈电果。源蚀相必连。须清除干净．示波器应通过 氧化锌避雷隔器离是具变有压良好器保与护性电能源的避相雷连器。。原则上，电压输出部分与试品的距离、测量电线 氧氧化化锌 锌避避雷雷长器器度的的泄泄不漏漏宜电电流流过可可长以以被被。分分为为两两部部分分：：容 容性性部部分分和和阻阻性性部部分分，，一一般般认认为为阻阻性性电电流流仅仅占占总总泄泄漏漏电电1100%%~~2200%%。。
对数据进行综合比较，通过分析准确判断MOA的安全状况。
6.试验中应该注意的一些问题
5.排除不良因素对测量的影响
影响测量的不良因素除上面提到的接线方式、气候条件外，还有电压的 波动、全电流的变化、电磁干扰及对地的杂散电容等。另外，仪器的抗干扰 性也会直接影响测量结果。
220kV_氧化锌避雷器
1.3.1.4 污秽等级及爬电距离污秽等级：IV 级爬电距离：户外 3.1cm/ kV（按设备最高线电压）1.3.2 系统概况系统额定电压：220kV系统最高电压：252kV系统额定频率：50Hz系统中性点接地方式：中性点直接接地或经放电间隙接地安装地点：屋外安装方式：落地垂直安装电气距离要求：相间距离：4m带电部分对接地部分最小净距：1.8m不同相带电部分间最小净距： 2m绝缘体底部距地面最小净距： 2.5m无遮拦裸导体距地面最小净距：4.3m公称爬电比距：31mm/kV1.4 设备规范1.4.1 技术要求1)型式:氧化锌无间隙避雷器，复合外套2)避雷器工作条件：相对地3)被保护设备的绝缘水平4)5)避雷器保护要求避雷器的保护特性要求如下：6)外套最小爬电距离：7812mm最小干弧距离和爬电系数均应符合IEC 815。
7)在1.1×252/3kV电压下的无线电干扰电压应不大于500μV。
在1.1×252/3kV电压下的内部局部放电量应不大于5PC。
1.4.2 避雷器的热稳定1)避雷器老化及动作负载能力应满足GB11032的要求。
2)避雷器的传热系统应保证在规定的环境条件下（1.3.1条）电阻片温度不得超过60±3℃。
如果超过60±3℃，则在工频电压耐受特性试验和动作负载试验中预热温度应增加到相应的温度，并在老化试验时考虑其影响。
1.4.3 作用荷载作用于端子板及线夹的允许组合荷载、安全系数静态不小于2.75纵向水平2000N垂直1500N横向水平1500N端子板应能承受1000Nm的弯矩而不变形。
乙方应提供端子板机械强度计算报告。
1.4.4 结构与性能1)乙方应提供避雷器工频电压耐受时间特性，这个特性是表明避雷器在运行中，吸收了规定的操作过电压能量以后，耐受暂时过电压的能力。
乙方应保证避雷器可耐受数值等于额定电压的暂时过电压至少为10秒。
2)避雷器底部应带绝缘底座，爬电距离不应计及绝缘底座的长度，但机械强度验证时必须计及绝缘底座的影响。
氧化锌避雷器试验方法_氧化锌避雷器的简介及试验
《氧化锌避雷器试验方法_氧化锌避雷器的简介及试验》摘要：要：本文从氧化锌避雷器工作原理、特点及试验方法详细阐述了氧化锌避雷器，a、氧化锌避雷器的通流能力大，1、试验项目的意义：a、可初步了解其内部是否受潮，及时发现缺陷摘要：本文从氧化锌避雷器工作原理、特点及试验方法详细阐述了氧化锌避雷器。
氧化锌避雷器因具有较齐全的防护功能，稳定性高、体积小、使用寿命长，所以目前被广泛应用。
关键词：氧化锌避雷器；优点；特性；试验一、氧化锌避雷器工作原理1、氧化锌避雷器（阀型避雷器的第三代产品）工作原理氧化锌避雷器是世界公认的当代最先进防雷电器。
它是七十年代发展起来的一种新型避雷器，它主要由氧化锌压敏电阻构成。
每一块压敏电阻从制成时就有它的一定开关电压(叫压敏电压或阀值电压)，在正常的工作电压下(即小于压敏电压)压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下(大于压敏电压)，压敏电阻呈低值被击穿，相当于短路状态。
然而压敏电阻被击状态，是可以恢复的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。
因此，在电力线上如安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，使电源线上的电压控制在安全范围内，从而保护了电器设备的安全。
2、避雷器的作用避雷器的作用是限制过电压以保护电气设备。
避雷器就是在线路或设备上人为地制造绝缘薄弱点即间隙装置，间隙的击穿电压比线路或设备的雷电冲击绝缘水平低，在正常运行电压下间隙处于隔离绝缘状态，在过电压下间隙被击穿接地，放电降压起到保护线路或设备绝缘的作用。
二、氧化锌避雷器的优点、七大特性及基本参数1、氧化锌避雷器的优点：a、具有完全的防雷功能，即对雷电陡波和雷电幅值同样有限压保护作用；b、防雷保护作用不会造成电力网接地故障或相间短路故障； c、防雷保护作用不应有短路电流或工频续流等工频能源浪费；d 动作特性应具有长期运行稳定性，免受暂态过电压危害； e、具有连续雷电冲击保护能力；f、有较小的外形尺寸，小型化轻量化更便于室内手车柜使用； g、具有20 年以上使用寿命；h、能附带脱离器监察运行工况，当其失效时自动退出运行。
氧化锌避雷器运行知识及注意事项
氧化锌避雷器运行知识及注意事项
一、氧化锌避雷器的概念：
金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。
其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。
二、氧化锌避雷器的工作原理：
在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。
因此，它可以不用火花间隙来隔离工作电压与阀片。
当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。
此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。
三、结构：。
氧化锌避雷器基础知识
避 雷 器 的 作 用
避雷器用于吸收电网中的操作过电压和大气过电压 • 正常电压时：避雷器呈高阻状态，基本上没有电 流。 • 过电压到来限制过高的电压，并 保持一定的对地电压。 • 过电压消失后：避雷器能自动恢复高阻状态。
氧化锌避雷器的型号
• 避雷器产品型号编制方法
氧化锌避雷器的型号
基 本 参 数
额定电压：允许加在避雷器两端的最大工频电 压有效值。它表明了避雷器对暂时过电压的 承受能力。 持续运行电压：允许长期连续加在避雷器两端 的工频电压有效值。 标称放电电流：8/20标准波形下通过的雷电流 单位KA
特别注意：避雷器的额 定电压不等于持续运行 电压。
避 雷 器 的 交 接 试 验
• 1、测量避雷器及基座绝缘电阻。 • 2、测量避雷器的工频参考电压和持续电流。 • 3、测量避雷器直流参考电压和0.75倍直流参 考电压下的泄漏电流。 • 4、检查放电计数器动作情况和监视电流表指 示。 • 5、工频放电电压试验。
结
束
欢 迎 提 出 宝 贵 意 见
• 参考电压：规定的参考电流下避雷器两端的电压 有效值。 • 工频参考电压：不应低于避雷器的额定电压值。 35kV及以上避雷器需要测量。 • 直流参考电压：并不反映交流避雷器的特性，只 是为了便于现场检测之用。通常为1mA时的直 流电压。 • 0.75U1mA:0.75倍直流参考电压下的泄漏电流。 用于测量电压降低后避雷器是否自动截止。 • 残压：避雷器通过标称放电电流时两端的电压。
氧 化 锌 避 雷 器
基 础 知 识
氧 化 锌 避 雷 器 基 本 知 识
氧化锌避雷器的成份 氧化锌避雷器的伏安特性 避雷器的基本要求 氧化锌避雷器的型号 避雷器的基本参数的含义 避雷器的运行条件 避雷器的选择 避雷器的试验
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避雷器的选择
避 雷器的试验
• 安装前的试验：
• 1、检查外观有无损坏、铭牌是否与图纸相 符、附件有无缺少或损坏。
• 2、绝缘电阻测量：
（1）35kV以上电压等级，采用5000V兆 欧表绝缘电阻不应低于2500MΩ 。
标称放电电流：8/20标准波形下通过的雷电流 单位KA
特别注意：避雷器的额 定电压不等于持续运行 电压。
基本参数
• 参考电压：规定的参考电流下避雷器两端的电压 有效值。
• 工频参考电压：不应低于避雷器的额定电压值。 35kV及以上避雷器需要测量。
• 直流参考电压：并不反映交流避雷器的特性，只 是为了便于现场检测之用。通常为1mA时的直 流电压。
（2）35kV及以下电压等级，采用2500V 兆欧表绝缘电阻不应低于1000MΩ 。
（3） 1kV及以下电压等级，采用500V兆 欧表绝缘电阻不应低于2MΩ 。
避 雷器的交接试验
• 1、测量避雷器及基座绝缘电阻。 • 2、测量避雷器的工频参考电压和持续电流。 • 3、测量避雷器直流参考电压和0.75倍直流参
• 微观结构： ZnO晶粒（直径大约 10μm）是低电阻率介质，在其 表层即晶界区（约0.1μm厚）是 高电阻率 。两者紧密连接。
• 工作原理：低电场区、中电场区 和高电场区（隧道效应），实现 非线性特性。
氧化锌避雷器的 伏安特性
氧化锌避雷器阀片典型的伏安特性如下，一般分为小电流区、 限压工作区和过载区。
级别，释放高电压的能量，限制过高的电压，并 保持一定的对地电压。 • 过电压消失后：避雷器能自动恢复高阻状态。
氧化锌避雷器的型号
• 避雷器产品型ห้องสมุดไป่ตู้编制方法
氧化锌避雷器的型号
基本参数
额定电压：允许加在避雷器两端的最大工频电 压有效值。它表明了避雷器对暂时过电压的 承受能力。
持续运行电压：允许长期连续加在避雷器两端 的工频电压有效值。
考电压下的泄漏电流。 • 4、检查放电计数器动作情况和监视电流表指
示。 • 5、工频放电电压试验。
结束
欢迎提出宝贵意见
正常工作在小电流区，限压区作为缓冲区，保护范围在过载区。 如10KV氧化锌避雷器的实际工作电压在10kV，而铭牌的持续 工作电压在12~17kV，保护电压在25kV以上。
避雷器的作用
避雷器用于吸收电网中的操作过电压和大气过电压 • 正常电压时：避雷器呈高阻状态，基本上没有电
流。 • 过电压到来时：避雷器导通，通过电流达到千安
氧化锌避雷器 基础知识
氧化锌避雷器基本知识
氧化锌避雷器的成份 氧化锌避雷器的伏安特性 避雷器的基本要求 氧化锌避雷器的型号 避雷器的基本参数的含义 避雷器的运行条件 避雷器的选择 避雷器的试验
氧化锌避雷器的成份
• 氧化锌避雷器的核心是由氧化锌 阀片组成。
• 阀片是由氧化锌（ZnO）和少量 其它氧化物充分混合、研磨和搅 拦，经喷雾造粒、压制成型，再 高温烧制而成。
• 0.75U1mA:0.75倍直流参考电压下的泄漏电流。 用于测量电压降低后避雷器是否自动截止。
• 残压：避雷器通过标称放电电流时两端的电压。
运行条件
• 1、环境温度：-40℃~+40℃范围以内。 • 2、海拨不超过1000m • 3、交流电频率不低于48Hz，不超过62Hz • 4、长期施加在避雷器端子间的工频电压不
