悬臂浇筑法施工
悬臂浇筑法施工安全操作规程(三篇)
悬臂浇筑法施工安全操作规程第一章总则第一条为了保证悬臂浇筑法施工的安全性，减少事故的发生，保护工人的身体健康，制定本规程。
第二条适用范围：适用于一切采用悬臂浇筑法进行施工的工程。
第三条施工单位应指派专人进行安全管理，负责悬臂浇筑法施工的安全工作。
安全管理人员应具备责任心、专业技能和经验。
第四条所有从事悬臂浇筑法施工的工人，必须接受安全教育，掌握操作规程和操作技能。
第五条进入施工现场的所有人员必须戴安全帽、穿防护服，并严禁穿拖鞋等不适当的服装和鞋子。
第六条所有设备和工具必须经过检查，并保证其正常运转、完好无损。
如发现问题，应及时修理或更换。
第七条在悬臂浇筑法施工中，应严格执行安全操作规程，严禁违章操作和非法使用设备。
第八条发现安全问题要及时报告，设备和工具出现故障要立即停止使用，确保施工安全。
第二章施工前的准备工作第九条工程准备阶段，应制定详细的施工方案和安全管理手册，明确施工过程中的各项安全要求。
第十条施工前，应进行周边环境的勘察，防止施工过程中出现突发事件。
第十一条施工现场应设置明显的警示标志，确保其他人员不靠近施工区域。
第十二条施工前，应对所有设备进行检查和试运行，确保设备运行正常。
第十三条施工前，应对所有参与施工的工人进行安全培训，使其熟悉操作规程和技术要求。
第三章施工中的安全措施第十四条施工现场应严格控制人员数量，保证操作空间不受干扰。
第十五条施工过程中，工人应按照规定的工序和要求进行操作，严禁随意操作和擅自停工。
第十六条在施工过程中应进行相应的安全保护措施，如防护栏杆、安全带等。
同时，防止设备的意外开关和其它操作失误。
第十七条施工中，应设立安全观察点，定期检查设备和工具的运行状况。
第十八条施工中如发现任何安全隐患，应立即停工，并采取措施消除隐患。
第十九条在悬臂浇筑法施工中，应采取防火措施，防止火灾事故的发生。
第四章施工结束后的安全措施第二十条施工结束后，应对设备和工具进行检查和维护，及时修理或更换损坏或老化的设备。
悬臂浇筑法施工安全操作规程
悬臂浇筑法施工安全操作规程悬臂浇筑法是建筑施工中常用的一种高空作业方式。
在进行悬臂浇筑施工时，需要严格遵守安全操作规程，以确保施工安全。
本文将介绍悬臂浇筑法施工安全操作规程。
悬臂浇筑施工前的准备工作1. 安排人员在进行悬臂浇筑施工前，需要安排专业的人员进行操作。
所有参与悬臂浇筑施工的人员都必须经过相关培训，并持有相应的证书资质。
2. 资产保全在进行悬臂浇筑施工前，需要进行资产保全。
检查设备的运行状态和完整性，确保各部件运转正常且无松动现象。
3. 现场检查在进行悬臂浇筑施工前，需要进行现场检查。
检查浇筑区域周围环境是否平稳，是否有风大、雨雪、天气等影响性因素。
同时检查设备和工具是否齐全。
悬臂浇筑施工操作规程1. 悬臂臂架安装在进行悬臂浇筑施工前，需先进行悬臂臂架的安装。
安装时需要严格按照悬臂臂架制造商的要求进行安装，并确保其稳定性。
2. 安装钢丝绳和吊篮在进行悬臂浇筑施工时，需要安装钢丝绳和吊篮。
安装钢丝绳时，需按照制造商要求进行，确保其强度够用。
安装吊篮时，需严格按照设备规格进行操作，确保其不会下坠。
3. 悬臂架悬吊在进行悬臂浇筑施工时，需要悬吊悬臂架。
在悬吊悬臂架时，需确保吊装设备的稳定性、安全性和可靠性，并遵守相应的规定。
4. 悬臂浇筑施工在进行悬臂浇筑施工时，需严格遵守操作规程。
操作人员需确保钢丝绳和吊篮稳定，并避免机械操作不当导致意外发生。
5. 安全检查在悬臂浇筑施工结束后，需进行安全检查。
检查设备和工具的状况是否正常，是否有松动和损失等现象。
悬臂浇筑施工安全注意事项1. 遵循操作规程在进行悬臂浇筑施工时，需要遵循操作规程。
严格按照要求进行操作，确保施工质量和安全。
2. 管理人员的责任管理人员有责任确保人员操作和安全，避免发生意外。
管理人员需对悬臂浇筑施工的相关人员进行培训，增加他们的安全意识和责任感。
3. 进行安全讲解在进行悬臂浇筑施工前，需进行安全讲解。
需要向工作人员进行相关的安全知识和风险防范的培训，以增强其自我保护能力。
悬臂浇筑法施工
悬臂浇筑法施工悬臂浇筑时预应力混凝土连续梁常用施工方法之一，适用于连续梁桥、T 形刚构桥、斜拉桥等桥型，它的特点是不需要在胯间设置支架，使用少量施工机具设备，便可很方便地跨越深谷和河流，适用于大跨径连续梁桥的施工。
梁段划分悬臂浇筑施工时,梁体一般要分成四部分浇筑。
O号块一般为5~10m , 悬臂分段一般为3~5m ,边孔支架现浇梁段一般为2~3各悬臂浇筑分段长，主梁跨中合龙段一般为l~3m0。
号块施工技术要点1、施工支架采用悬臂浇筑法施工时，墩顶0号块梁段在支架上立模现浇，并在施工过程中设置临时桥墩进行锚固，使0号块梁段能够承受两侧悬臂施工时产生的不平衡力矩。
施工支架可根据承台形式、墩身高度和地形情况, 分别支撑在承台、墩身或地面上。
施工支架可由万能杆件、贝雷桁架及型钢等组成，也可采用钢筋混凝土构件作临时支撑。
常用施工支架有扇形支架、高墩支架。
支架的顶面尺寸，根据拼装挂篮的需要和拟浇梁段的长度确定,横桥间的宽度一般比箱梁底板宽出L5~2.Om ,以便设立箱梁的夕M则模板。
2、支座(1)支座垫石。
垫石是永久支座的基石。
支座安装对平整度和对中精度要求较高，垫石高程误差应小于2mm ,为此垫石分两层浇筑。
首层的浇筑标高比设计标高低15cm。
第二层应利用带有整平器的模板，控制浇筑标高比设计标高稍高，再利用整平器及精准水准仪量测，反复整平混凝土面。
(2)临时支座。
大跨径预应力混凝土梁桥采用悬臂施工法施工，如结构采用T形钢构，因墩身与梁本身采用刚性连接，所以不存在梁、墩临时固结的问题。
悬臂梁桥与连续梁桥采用悬臂施工法时，为保证施工过程中结构的稳定可靠，必须对O号块梁段与桥墩采取临时固结措施或支撑措施。
临时支座的作用是在施工阶段临时固结梁、墩，承受施工时由墩两侧传来的悬臂梁段荷载，在梁体合龙后拆除和进行体系转换。
3、预应力施工：预应力混凝土的施工请查看原上传的内容——后张法预应力梁预制方法施工挂篮技术要点挂篮是悬臂浇筑施工的主要机具。
悬臂浇筑法施工方法
悬臂浇筑法施工方法
悬臂浇筑的主要设备是一对能行走的挂篮。
绑扎钢筋、立模、浇筑混凝土、施加预应力都在其上进行。
（一）挂篮设计与组装
挂篮质量与梁段混凝土的质量比值控制在0.3～0.5.特殊情况下不得超过0.7.
（二）浇筑段落
（三）悬浇顺序及要求
1.在墩顶托架或府架上浇筑0号段并实施墩粱临时固结；
2.在0号块段上安装悬臂挂篮，向两侧依次对称分段浇筑主梁至合龙前段；
3.在支架上浇筑边跨主粱合龙段；
4.最后浇筑中跨合龙段形成连续粱体系。
悬臂浇筑混凝土时，宜从悬臂前端开始，最后与前段混凝土连接。
（四）张拉及合龙
1.预应力混凝土连续梁悬臂浇筑施工中，顶板、腹板纵向预应力筋的张拉顺序一般为上下、左右对称张拉，设计有要求时按设计要求施做。
2.预应力混凝土连续粱合龙顺序一般是先边跨、后次跨、再中跨。
3.连续粱（T构）的合龙、体系转换和支座反力调整应符合下列规定：（4）合龙前，在两端悬臂预加压重，并于浇筑混凝土过程中逐步撤除，以使悬臂端挠度保持稳定。
（5）合龙宜在一天中气温最低时进行。
（6）合龙段的混凝土强度宜提高一级，以尽早施加预应力。
（五）高程控制
悬臂浇筑段前端底板和桥面标高的确定是连续梁施工的关键问题之一
1.挂篮前端的垂直变形值；
2.预拱度设置；
3.施工中已浇段的实际标高；
4.温度影响。
悬臂浇筑法施工
悬臂浇筑法施⼯悬臂浇筑法施⼯（挂篮施⼯）悬臂施⼯法是在桥墩两侧对称逐段就地浇筑混凝⼟，待混凝⼟达到⼀定强度后，张拉预应⼒筋，移动机具、模板继续施⼯。
预应⼒混凝⼟连续梁桥采⽤悬臂施⼯的⽅法需在施⼯中进⾏体系转换，即在悬臂施⼯时，结构的受⼒状态呈T形刚构，悬臂梁，待施⼯合拢后形成连续梁。
因此，在桥梁设计中在考虑施⼯过程的应⼒状态；要考虑由于体系转换及其他因素引起结构的次内⼒。
内时为使施⼯受⼒与运营状态结构的受⼒尽量吻合，通常⽤悬臂施⼯的连续梁桥选取变截⾯梁。
预应⼒混凝⼟连续梁桥在悬臂施⼯时，由于墩梁铰接⽽不能承受弯矩，因此，施⼯时要采取措施临时将墩、梁固结。
待悬臂施⼯⾄少⼀端合拢后恢复原结构状态，这是连续梁采⽤悬臂施⼯法的⼀个特点。
悬臂施⼯法不需⼤量施⼯⽀架和临时设备，不影响桥下通航、通车，施⼯不受季节，河道⽔位的影响，并能⼤跨径桥上采⽤，因此得到⼴泛的使⽤。
悬臂浇筑的施⼯⽅法是⼤跨连续梁桥的主要施⼯⽅法。
1、0#梁段施⼯0#梁段施⼯，⾸先通过预埋在主墩墩⾝⾥的特制点板，⽤“N”型万能杆件拼组桁架式扇形托架，四⽚主桁联结形式桁架式结构，其上铺设两层型钢垫梁。
⽀架预压采⽤液压千⽄顶施加集中⼒进⾏等效预压，以消除⽀架的⾮弹性变形，然后⽴模、浇筑0#。
0#梁段外模采⽤⼤块钢模板，以确保梁体的外观质量。
2、挂篮悬臂施⼯0#梁段施⼯完成后，在其上部拼装挂篮，悬臂对称逐段浇筑各标准段。
其⼯艺流程如下：挂篮是悬臂浇筑法施⼯的主要设备，它可没轨道⾛⾏，⽀承在已完成的梁段上，⽤以进⾏下⼀个梁段的施⼯。
（1）挂篮的结构形式：菱形挂篮由菱形桁架，悬吊系统、锚固系统、底模平⾯、内外模板及⾛⾏系统组成。
（2）主要特点①菱形挂篮外形美观，结构简单，杆件受⼒明确。
②作业⾯宽阔，便于钢筋及预应⼒管道安装，能加快施⼯速度，缩短梁段施⼯循环周期。
根据其它箱梁使⽤情况，梁段最短施⼯周期5.2天，平均6-8天。
③利⽤桁架前后⽀座，使桁架在轨道上⾛⾏，⽆需平衡重，操作⽅便，移动灵活、平衡，外模，底模随桁架⼀次到位。
§8.3 悬臂施工法
悬臂拼装的经验指出，在每一拼装悬臂内设置一个半干接缝 来调整悬臂位置是合理的。
3．临时固结措施
（1）目的 （2）作法
3．梁体悬浇的施工工艺
悬臂浇筑一般采用由快凝水泥配制的C40～C60混凝土。 在自然条件下，浇筑后30～38h，混凝土强度就可达到 30MPa左右（接近标准强度的70％），这样可以加快挂 篮的移位。目前每段施工周期约为7～10天，视工作量、 设备、气温等条件而异。最常采用悬臂浇筑法施工的跨 径为50～120m。 墩侧梁段的浇筑
⑵梁段的吊拼 按起重吊装的方式不同分为：浮吊悬拼，牵引滑轮组悬 拼、连续千斤顶悬拼、缆索起重机(缆吊)悬拼及移动支架悬 拼等。
⑶梁段接缝的型式 可采用湿接缝、胶接缝和半干接缝等几种型式 湿接缝：宽0.1~0.2m，高标号砂浆或小石子混凝土填实， 达设计强度后，再张拉 胶接缝：0.8mm，环氧树脂加水泥 半干接缝：
斜拉式挂篮
另外，还有型钢梁式，撑架式等，基本组成部分相同。
2. 梁体悬浇程序
（1）悬浇梁体分段：悬臂浇筑施工时，梁体一般要分四 大部分浇筑。 主梁各部分的长度视主梁形式和跨径、挂篮的形式及施工 周期而定。
（2）悬浇程序(墩梁铰接) ①浇筑0号段，实施墩梁临时固结。②安装悬臂挂篮，对称 分段浇筑主梁。③支模浇筑现浇梁段。④浇筑主梁合拢段。

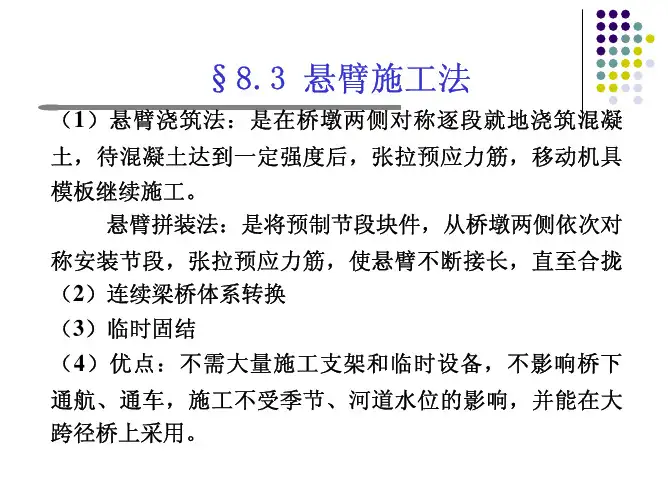

§8.3 悬臂施工法
（1）悬臂浇筑法：是在桥墩两侧对称逐段就地浇筑混凝 土，待混凝土达到一定强度后，张拉预应力筋，移动机具 模板继续施工。 悬臂拼装法：是将预制节段块件，从桥墩两侧依次对 称安装节段，张拉预应力筋，使悬臂不断接长，直至合拢 （2）连续梁桥体系转换 （3）临时固结（4）优点：不需大量施工支架和临时设备，不影响桥下 通航、通车，施工不受季节、河道水位的影响，并能在大 跨径桥上采用。
悬臂浇筑施工法定义
施工机械安全管理
对施工机械进行定期检查和维护，确 保机械性能良好，操作安全。
环境保护与文明施工
控制施工噪音、粉尘和废弃物排放， 做到文明施工，保护环境。
04 悬臂浇筑施工法案例分析
典型案例介绍
案例一
某大桥悬臂浇筑施工。该大桥采用悬臂浇筑施工法，通过挂篮悬臂浇筑逐段推进，最终实现了大桥的 顺利合拢。该案例展示了悬臂浇筑施工法在桥梁建设中的成功应用。
悬臂浇筑施工法主要应用于预应力混凝土连续梁桥、连续刚 构桥、斜拉桥等桥型的上部结构施工。同时，在城市立交、 高架桥等市政工程中也有广泛应用。
优缺点分析
优点
悬臂浇筑施工法能够实现桥梁的逐段浇筑和预应力张拉，使得桥梁结构整体性好 、受力合理；同时，该方法能够适应各种复杂地形和桥型，施工灵活方便。
缺点
悬臂浇筑施工法需要大量的施工机具和模板，施工成本较高；同时，由于该方法 为高空作业，施工安全风险较大。此外，悬臂浇筑施工法对混凝土的质量和浇筑 技术要求较高，需要严格控制施工过程和质量。
特点
悬臂浇筑施工法具有结构整体性好、施工方便、适应性强等特点，特别适用于 大跨历程
悬臂浇筑施工法起源于20世纪50年代，随着预应力混凝土技 术的发展和广泛应用，该方法得到了不断完善和推广。目前 ，悬臂浇筑施工法已经成为大跨径连续梁桥的主要施工方法 之一。
应用领域
标准化和模块化设计
通过标准化和模块化设计，减少模板种类和数量，提高 模板利用率。
信息化管理
利用信息技术手段，对施工过程进行实时监控和管理， 提高管理效率，减少管理成本。
ABCD
机械化施工
采用机械化施工方式，提高施工效率和质量，降低人工 成本和劳动强度。
合理安排施工计划
悬臂浇筑法
悬臂浇筑法悬臂浇筑法是一种常用的结构施工方法，也叫做悬臂砌筑、悬臂施工、悬臂浇筑等。
可以大大减少结构施工中的人力和物质投入，并且可以有效提高施工质量。
文将详细介绍悬臂浇筑法的基本原理、施工方法及相关技术措施。
一、悬臂浇筑法的基本原理悬臂浇筑法是一种新型的结构施工方法。
主要是利用起重机与砌体模具之间的悬臂结构，通过起重机吊装、模具放置和毛坯砌筑完成结构施工。
不仅可以大大减少结构施工中的人力和物质投入，而且可以有效提高施工质量。
二、悬臂浇筑法的施工方法1.重机安装：为了达到悬臂结构，首先需要安装起重机。
重机必须在结构施工的中心点上，以确保准确的定位和比较稳定的结构施工吊装状况。
2.体模具安装：结构施工的下一步是安装砌体模具，这取决于室内的布置和外观的要求。
体模具的安装过程中，要确保每一块模具的准确定位和固定，以保证毛坯砌筑的整体结构完整性。
3.坯砌筑：毛坯砌筑是悬臂浇筑法施工最关键的一步，也是最难控制的一步。
先，应确保砌体模具的准确位置和牢固固定，以免在浇筑过程中移动。
，要按照规定的比例，按层数砌筑毛坯，以确保砌筑完整性和质量。
三、悬臂浇筑法的相关技术措施1.重机的安装和使用：在悬臂浇筑的施工中，起重机的安装和使用是非常重要的。
先，要确保起重机的安装良好，使其在使用过程中不会出现空转、移动等问题，以确保施工安全。
，起重机的使用过程中必须严格控制其力度，以免由于力度过大而损坏模具或其他结构部位。
2.体模具的选择：模具的选择是悬臂浇筑法施工的重要环节，应根据施工项目的类型、质量要求及施工工艺要求等因素，合理选择砌体模具。
3.坯的加工和搅拌：悬臂浇筑法的施工质量直接取决于毛坯的加工和搅拌质量。
此，在毛坯砌筑前，应充分加工并按配比进行搅拌，以保证毛坯的均匀性。
综上所述，悬臂浇筑法是一种非常有效的结构施工方法，可以大大减少施工人力投入，提高施工质量。
施工过程中，要确保起重机的安装和使用，合理选择砌体模具，加工毛坯并进行搅拌，以确保安全、高效的施工质量。
悬臂浇筑施工法定义
高层建筑施工中的应用
总结词
解决施工难题，提高结构稳定性
详细描述
在高层建筑中，悬臂浇筑施工法常用于解决施工难题，如高空作业安全问题、垂 直运输难度等。通过分段浇筑，能提高结构的整体稳定性，确保高层建筑的安全 性。
大跨度结构施工中的应用
总结词
适应性强，降低施工风险
详细描述
悬臂浇筑施工法适用于各种大跨度结构的施工，如大跨度桥梁、大型厂房等。通过分段浇筑和预应力技术的应用， 降低施工难度和风险，提高施工质量和安全性。
技术创新
近年来，随着新材料、新工艺和新技术的应用，悬臂浇筑施工法在施工速度、安全性和精 度等方面得到了进一步提升。同时，数字化和智能化技术的应用也为悬臂浇筑施工法的未 来发展提供了新的方向和机遇。
02
悬臂浇筑施工法原理
施工流程
施工准备
进行现场勘查，确定施工方案， 准备所需材料和设备。
安装浇筑平台
对环境影响大
施工时需要使用大量的混凝土和钢材，会对环境 造成一定的影响，需要进行环保处理。
05
悬臂浇筑施工法案例分析
某大桥的悬臂浇筑施工
总结词：高效稳定
详细描述：悬臂浇筑施工法在大桥建设中应用广泛，其优点在于能够有效地减少施工时间，提高施工效率，同时保证施工过 程的稳定性，降低安全风险。在某大桥的施工中，通过采用悬臂浇筑施工法，实现了高效稳定的施工效果，为工程顺利完成 提供了有力保障。
通过计算和分析，确定墩柱的承载能力，确保施工 过程中的安全性和稳定性。
在施工过程中，还需对悬臂梁的挠度和应力进行监 测，及时调整施工参数，确保施工质量和安全。
关键技术要点
80%
模板设计
根据桥梁的跨度和墩高，设计合 适的模板尺寸和结构形式，确保 模板的强度、刚度和稳定性。
悬臂现浇法施工(图解)
经济效益分析
降低成本
悬臂现浇法可减少预制构件的使用，降低材料和运输成本。 同时，分段浇筑可提高施工效率，缩短工期，降低人工成 本。
提高质量
通过现场浇筑，可对混凝土质量进行实时监控，提高工程 质量。同时，减少预制构件拼装误差，提高结构整体性。
适应性强
悬臂现浇法适用于各种结构形式和规模，具有较强的适应 性。可根据工程需要进行调整，满足不同施工需求。
控制施工噪音
合理安排施工时间，尽量减少夜间施 工，采用低噪音设备，对高噪音设备 进行隔音处理。
控制施工扬尘
采取洒水、覆盖等措施，控制施工过 程中的扬尘污染。
减少施工废弃物
合理分类、回收和处理施工废弃物， 减少对环境的污染。
保护生态环境
尽量避免在生态环境敏感区域进行施 工，如需施工应采取相应的保护措施， 减少对生态环境的破坏。
混凝土浇筑
利用挂篮作为浇筑平台， 进行混凝土的分层浇筑，
并确保浇筑密实。
混凝土养护
在浇筑完成后，对混凝 土进行养护，确保其强
度和稳定性。
预应力张拉与压浆
预应力钢绞线安装
按照设计要求，将预应力钢绞线安装在指定位置。
预应力张拉
在混凝土达到一定强度后，进行预应力钢绞线的 张拉，确保桥梁结构的稳定性。
压浆封锚
03 施工方法详解
桥墩施工
桥墩基础施工
根据设计图纸，进行桥墩基础的 土方开挖、桩基施工等，确保基
础稳定。
桥墩浇筑
按照设计要求，进行桥墩的混凝 土浇筑，确保混凝土强度和稳定
性。
桥墩模板拆除
在混凝土达到一定强度后，进行 模板拆除，并对桥墩进行养护。
挂篮设计与安装
挂篮设计
根据桥梁跨度、荷载等参数，进行挂 篮的结构设计，确保挂篮的承载能力 和稳定性。
桥梁悬臂浇筑施工全解
四、悬灌挂篮
4.1 挂篮形式 挂篮是悬臂灌筑混凝土施工的主要施工设备，它是一个 能沿轨道走行的活动脚手架。 挂篮的结构形式很多，变化发展也很快。 按结构形式分挂篮有：型钢式、桁架式、斜拉式等 按抗倾覆平衡方式的不同挂篮有：压重式、锚固式和半 压重半锚固式等 按其走行方式的不同则又可分为滚动式、滑动式和组合 式等。不同的桥跨、桥型可选用不同形式的挂篮。
三、施工技术要点
3 .1 挂篮悬臂灌注
6）张拉预应力 预应力是生命线 按设计要求的位置和顺序张拉 防止管道堵塞 穿索方式
三、施工技术要点
3 .1 挂篮悬臂灌注
7）孔道压浆 注意预留排气孔 按设计要求及时压浆 采用真空压浆新技术提高压浆质量
三、施工技术要点
三、施工技术要点
3 .1 挂篮悬臂灌注
8）挂篮主构架卸载（或者脱底模），准备前行进入下一循环
三、施工技术要点
3 .6 挂篮拆除 不是重要工序 注意安全和构件的保护 在有些情况下存在困难 3 .7 挂篮试压（预压） 目的：检查挂篮加工及安装质量，消除非弹性变形；
测定弹性变形及非弹性变形，为各段箱梁立模的抬 高量提供依据。
方法：原位堆载预压和模拟等效预压。 分级加载
三、施工技术要点
3 .8 施工控制 悬浇梁的施工控制包括线型控制和应力监控 施工控制是悬浇梁施工技术的重要组成部分，并始终贯穿 于桥梁施工中 常用跨度的悬浇梁一般情况下不进行应力监控 线型控制是必须要做的 线型控制是悬灌桥施工的重要工作之一 悬浇梁在现场简单到只是调整底模的立模标高 而这个标高的确定非常复杂； 必须由专业人员进行结合现场施工实际计算确定，并在过 程中逐步调整
三、施工技术要点
3 .1 挂篮悬臂灌注
9）悬灌循环时间 解除后锚、松前吊带，挂篮前移就位，底模、侧模同时前移。约6h 后锚底模，修整、校正侧模，调整底模标高，侧模就位。约12h 绑扎底板、腹板钢筋，安装预埋件、波纹管道和竖向预应力筋。约 20h 前移内模，修整就位。约10h 绑扎顶板钢筋，安装顶板波纹管及预埋件。约18h 灌筑混凝土。约10h 混凝土养生，穿钢绞线，拆内外模板。约72h 张拉纵向预应力筋。约10h 纵向预应力管道压浆。约8h 合计：166h（7天） 正常情况下，一个循环7～10天。
悬臂浇筑法的施工程序
悬臂浇筑法的施工程序悬臂浇筑法是一种常用的建筑施工方法，适用于大型桥梁、高层建筑等工程中的悬臂段施工。
它通过悬挑梁的方式，在不需要支撑的情况下完成构件的浇筑，具有施工周期短、效率高等优点。
下面将介绍悬臂浇筑法的施工程序。
一、准备工作在进行悬臂浇筑前，首先需要进行准备工作。
这包括对浇筑区域进行清理，确保施工区域的平整和无杂物。
同时，需要对悬臂浇筑所需的设备进行检查和准备，确保其正常运行。
二、悬臂浇筑机械的安装悬臂浇筑机械是悬臂浇筑法的核心设备，它负责将混凝土输送到浇筑位置。
在施工前，需要将悬臂浇筑机械安装在预先设置好的支撑点上，并进行调试和检查，确保其稳定和可靠。
三、钢筋的安装在进行悬臂浇筑前，需要先进行钢筋的安装工作。
这包括根据设计要求，在悬臂段的预留钢筋槽中安装钢筋，并进行捆扎和加固，以保证悬臂段的结构强度和稳定性。
四、模板的安装悬臂浇筑需要使用模板来固定混凝土的形状。
在施工前，需要将预制好的模板安装在悬臂段上，并进行调整和固定，确保其与设计要求相符合。
五、混凝土的浇筑混凝土的浇筑是悬臂浇筑法的关键步骤。
在施工时，首先将混凝土倒入悬臂浇筑机械的料斗中，通过输送管道输送到浇筑位置。
然后，将混凝土均匀地倒入模板内，同时使用振动器和钢钉等工具，将混凝土进行密实和排气，以确保浇筑质量。
六、浇筑完毕后的处理混凝土浇筑完毕后，需要进行后续处理工作。
这包括对浇筑好的混凝土进行养护，以保证其强度和耐久性。
同时，需要对模板进行拆除和清理，以便进行下一次的悬臂浇筑。
七、安全措施在进行悬臂浇筑施工时，需要严格遵守相关的安全规定和操作规程。
工人需要佩戴好安全帽和防护装备，并在高空作业时做好防护措施，以确保施工过程的安全。
总结：悬臂浇筑法是一种常用的建筑施工方法，它通过悬挑梁的方式，实现了构件的无支撑浇筑。
在进行悬臂浇筑时，需要进行准备工作、安装悬臂浇筑机械、钢筋安装、模板安装、混凝土浇筑、浇筑后处理等步骤。
同时，需要注意施工过程中的安全措施，保证工人的安全。
悬臂浇筑法的施工程序
悬臂浇筑法的施工程序悬臂浇筑法是一种常用的混凝土结构施工方法，广泛应用于桥梁、高层建筑等工程中。
它的施工程序包括准备工作、悬臂施工、浇筑和养护等环节。
一、准备工作悬臂浇筑法施工前需要进行一系列的准备工作，包括设计方案的制定、现场勘测、施工方案的制定、材料的准备等。
首先，根据设计要求制定悬臂浇筑方案，包括悬臂浇筑的起始位置、悬臂长度、浇筑顺序等。
然后进行现场的勘测工作，确定基坑开挖的位置和尺寸，确定支撑体系的布置和参数。
最后，根据悬臂浇筑方案和现场勘测结果，制定详细的施工方案，并准备好所需的材料和设备。
二、悬臂施工悬臂施工是悬臂浇筑法的核心环节，需要根据施工方案和支撑体系的布置进行操作。
首先，在基坑中搭设起支撑体系，包括主梁、支撑柱、支撑架等，确保其稳定可靠。
然后，根据悬臂浇筑方案确定悬臂的起始位置，并进行起始段的浇筑。
在悬臂施工过程中，需要注意控制悬臂的长度和浇筑的速度，确保浇筑的连续性和质量。
三、浇筑悬臂施工完成后，即可进行混凝土的浇筑工作。
首先，根据施工方案和现场的实际情况，确定混凝土的配合比和浇筑工艺。
然后，搭设好混凝土输送管道或泵送设备，将混凝土送至悬臂浇筑点。
在浇筑过程中，需要控制浇筑的速度和厚度，保证混凝土的均匀性和密实性。
同时，还需要进行振捣和充实工作，以提高混凝土的强度和耐久性。
四、养护混凝土浇筑完成后，需要进行养护工作，以保证混凝土的正常硬化和强度发展。
养护工作包括喷水养护、覆盖养护等。
喷水养护是指利用喷水设备对混凝土进行持续的湿润处理，以防止混凝土过早干燥和龟裂。
覆盖养护是指使用塑料薄膜等材料对混凝土进行覆盖，以保持混凝土的湿润和温度稳定。
总结起来，悬臂浇筑法的施工程序主要包括准备工作、悬臂施工、浇筑和养护等环节。
在施工过程中，需要严格按照施工方案进行操作，确保施工的质量和安全。
同时，还需要注意控制浇筑的速度和厚度，以及进行养护工作，保证混凝土的正常硬化和强度发展。
只有做好这些工作，才能确保悬臂浇筑的顺利进行，最终实现工程的成功竣工。
悬臂浇筑法施工
悬臂浇筑法施工一、—般规定（1）梁桥悬臂，主要用于T形刚构、悬臂梁桥及连续梁桥等大跨径预应力梁式结构。
（2）悬臂预应力混凝土连续梁桥的中墩、0号块件、临时墩和临时锚固设施与悬臂拼装桥的中墩、0号块的施工工艺与操作程序基本相同。
（3）为了使悬浇施工中一段箱梁的底板、侧板与顶板一次将混凝土浇完，应采用缓凝早强型的混凝土配合比设计（最好事先估计量最大的一块混凝土的浇筑量所需用的时间，以作混凝土终凝时间的依据）。
（4）连续梁的预应力筋孔道一般较长，同时曲线管道也较多，宜采用波纹管，同时还可保证悬浇段随浇筑、随张拉、随灌浆。
（5）施工期间，除应搭设观测平台外，还应有专职测量人员掌握全桥施工过程中的测量工作，每天日出前一定将已完地段的测量成果与设计要求的线位对照。
已完部分亦应按要求，逐日测量，逐日描绘测量结果。
如有超出设计允许的误差，应及时予以纠正。
二、施工的结构设计（1）挂篮的设计要求：挂篮质量与梁段混凝土的质量比宜控制在0.3～0.5之间，特殊情况下也不应超过0.7。
主要设计参数：1）挂篮总重控制在设计限重之内。
2）允许最大变形（包括吊带变形的总和）为20mm。
3）施工时、行走时的抗倾覆安全系数为2。
4）自锚固系统的安全系数为2。
5）斜拉水平限位系统安全系数为2。
6）上水平限位安全系数为2。
（2）挂篮加工试拼及加载试验：挂篮所使用的材料必须是可靠的，有疑问时应进行材料力学性质试验。
挂篮试拼后，必须进行荷载试验。
（3）挂篮支承平台除要有足够的强度外，还应有足够的平面尺寸，以满足梁段的现场作业需要。
（4）合龙段长度一般以2m左右为宜。
（5）为约束梁体伸缩，合龙前应在合龙温度时将龙口锁定。
其锁定力应大于放松侧（或任一侧）各墩支座摩阻力之和。
其办法是在两悬臂端埋入型钢，在合龙温度时焊接锁定，或埋入钢管并穿入部分预应力束，在合龙温度时焊接并张拉。
（6）墩顶段托架设计：托架可选用斜撑式、排架式或斜拉式，托架可支在承台或桥墩预留牛腿上，托架必须有足够的强度和刚度。
悬臂浇筑法施工流程
悬臂浇筑法施工流程悬臂浇筑法是一种常用的施工方法，适用于建筑物的梁、板、墙等混凝土结构的浇筑。
该方法的特点是可以在不需要支撑的情况下进行浇筑，提高了施工效率和质量。
下面将详细介绍悬臂浇筑法的施工流程。
一、准备工作在进行悬臂浇筑前，需要进行一系列的准备工作。
首先，要对施工现场进行清理，确保场地平整、无杂物。
其次，要对模板进行检查，确保其完好无损，符合设计要求。
同时，还需要准备好混凝土、钢筋、水泥等材料和设备，以备施工使用。
二、悬臂架的搭设悬臂浇筑法需要使用悬臂架进行支撑，因此在施工前需要先搭设好悬臂架。
悬臂架的搭设需要根据具体的施工要求进行设计，一般需要考虑到悬臂架的高度、长度、承重能力等因素。
在搭设悬臂架时，需要注意安全，确保悬臂架的稳定性和可靠性。
三、钢筋的安装在进行混凝土浇筑前，需要先进行钢筋的安装。
钢筋的安装需要按照设计要求进行，一般需要考虑到钢筋的数量、直径、间距等因素。
在安装钢筋时，需要注意钢筋的位置和固定方式，确保其能够承受混凝土的重量和压力。
四、模板的安装在进行混凝土浇筑前，还需要进行模板的安装。
模板的安装需要按照设计要求进行，一般需要考虑到模板的尺寸、形状、材质等因素。
在安装模板时，需要注意模板的位置和固定方式，确保其能够承受混凝土的重量和压力。
五、混凝土的浇筑在进行混凝土浇筑时，需要按照设计要求进行。
一般需要考虑到混凝土的配合比、坍落度、浇筑速度等因素。
在浇筑混凝土时，需要注意混凝土的均匀性和密实性，确保其能够达到设计要求。
六、混凝土的养护在进行混凝土浇筑后，还需要进行养护。
混凝土的养护需要按照设计要求进行，一般需要考虑到养护时间、养护方式等因素。
在养护混凝土时，需要注意保持其湿润和温度适宜，确保其能够达到设计要求。
七、拆模和清理在混凝土养护完成后，需要进行拆模和清理。
拆模需要按照设计要求进行，一般需要考虑到拆模的顺序和方式。
在拆模时，需要注意保护混凝土表面，避免损坏。
清理需要对施工现场进行清理，确保场地干净整洁。

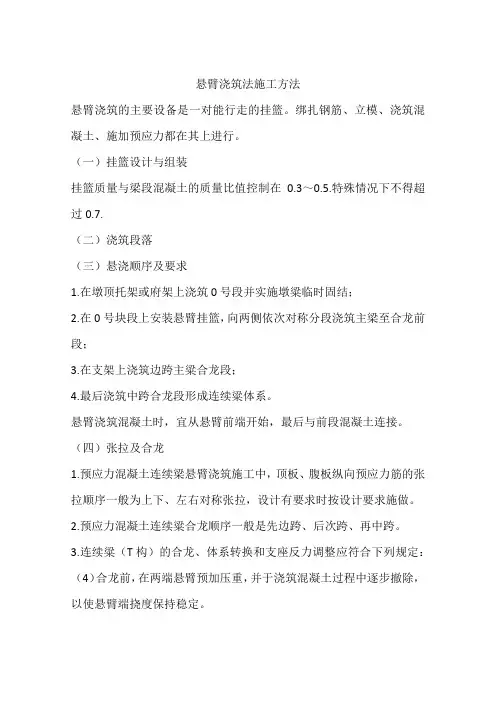

悬臂浇筑法的施工程序
悬臂浇筑法的施工程序
悬臂浇筑法是一种常用的施工方法，广泛应用于建筑行业中的混凝土结构施工。
该方法适用于高层建筑、桥梁、水库等大型工程的施工过程中。
下面是悬臂浇筑法的施工程序：
1.准备工作：确定施工现场，清理工地，搭建悬臂架，检查施工材料质量。
2.定位与标高：根据设计要求，确定悬臂板的位置和标高。
3.安装模板：根据设计图纸，制作并安装合适的模板，确保模板的水平和垂
直度。
4.安装钢筋：按照设计要求，在模板内安装预埋钢筋，并进行验收。
5.浇筑混凝土：在模板内浇筑混凝土，并采取振捣等方法确保混凝土的密实
性。
6.养护：对已浇筑的混凝土进行养护，以保证其强度和稳定性。
7.拆除模板：待混凝土达到一定的强度后，拆除模板。
8.验收与整改：对悬臂板的施工进行验收，如有问题进行必要的整改。
使用悬臂浇筑法施工时，需要严格按照上述步骤进行操作，以确保工程质量和安全。
同时，施工过程中需要注重现场管理、材料使用和施工环境等因素，以避免施工中出现意外情况。
值得注意的是，施工人员在进行悬臂浇筑法施工时，务必遵循相关安全规范，佩戴必要的防护装备，并严禁违规操作，以确保人身安全和工程质量。
悬臂浇筑法施工程序
悬臂浇筑法施工程序
悬臂浇筑法是指在桥梁等工程上，使用悬臂浇筑机将混凝土从桥墩或悬臂架上连续浇筑而成的施工方法。
其程序一般包括以下几个步骤：
1. 准备工作：包括测量、定位、安装施工脚手架和悬臂架等工作。
2. 模板安装：在悬臂架上安装混凝土浇筑模板，确保模板平整稳固。
3. 模板调整：调整浇筑模板的位置和倾斜角度，以适应具体的施工要求。
4. 配置浇筑机：根据需要浇筑的混凝土量和浇筑高度，调整悬臂浇筑机的参数，如喷射压力、出料速度等。
5. 准备混凝土：在悬臂架上设置混凝土供料设备，并调整供料设备的参数，如供料速度、搅拌质量等。
6. 开始浇筑：由操作人员控制悬臂浇筑机移动，将混凝土从供料设备中输送到浇筑模板上，进行连续浇筑。
7. 控制浇筑速度：操作人员根据混凝土的凝固时间和浇筑高度，合理控制浇筑速度，以确保浇筑质量。
8. 控制混凝土温度：根据混凝土的配合比和施工要求，可在混凝土中添加一定比例的水泥、减水剂等，以控制混凝土的温度和凝固时间。
9. 模板拆除：待混凝土凝固后，拆除浇筑模板，进行后续的收尾工作。
总的来说，悬臂浇筑法施工程序主要包括准备工作、模板安装与调整、配置浇筑机和混凝土供料设备、开始浇筑、控制浇筑速度和混凝土温度，以及模板拆除等步骤。
这些步骤可以根据具体的工程要求和施工条件进行调整和优化。
悬臂浇筑法施工顺序
悬臂浇筑法施工顺序1. 悬臂浇筑法概述悬臂浇筑法是一种常用的施工方法，主要用于高层建筑、桥梁等结构的混凝土浇筑。
该方法利用悬臂支架将模板悬挂在空中，通过悬挂装置将混凝土运送至模板上进行浇筑，从而实现高空施工。
2. 悬臂浇筑法施工前准备在进行悬臂浇筑法施工之前，需要进行一系列的准备工作，包括： - 设计悬臂支架的结构和参数，确保其能够承受浇筑混凝土的重量； - 准备悬臂支架的材料，包括钢管、钢板等； - 确定悬挂装置的类型，例如塔吊、起重机等； - 准备模板和支撑材料，用于支撑混凝土浇筑。
3. 悬臂浇筑法施工顺序悬臂浇筑法的施工顺序一般包括以下几个步骤：3.1 悬臂支架的安装•安装主悬臂和副悬臂，确保其稳定性和安全性；•安装悬挂装置，将其固定在悬臂支架上；•安装模板和支撑材料，保证其平整度和稳定性。
3.2 混凝土的搅拌和运输•准备混凝土搅拌设备，将水泥、骨料等按一定比例混合；•将搅拌好的混凝土运输至悬挂装置附近，可使用泵车等设备进行运输。
3.3 混凝土的浇筑•将混凝土从悬挂装置中倾倒至模板上，注意控制浇筑速度和浇筑厚度；•使用振捣器对混凝土进行振捣，以排除空隙和提高混凝土的密实度。
3.4 混凝土的养护•在混凝土浇筑完成后，进行养护工作，包括覆盖保湿膜、喷水养护等，以保证混凝土的强度和稳定性。
4. 悬臂浇筑法施工注意事项在进行悬臂浇筑法施工时，需要注意以下几个问题： - 悬臂支架的稳定性和安全性是施工的关键，需要进行详细的结构设计和计算； - 混凝土的浇筑速度和浇筑厚度要控制在合理范围内，避免出现质量问题； - 混凝土的养护工作要及时进行，以保证混凝土的强度和稳定性。
5. 悬臂浇筑法施工的优点和局限性悬臂浇筑法具有以下优点： - 可以实现高空施工，减少施工时间和成本； - 施工过程中不需要地面支撑，对地面的影响较小。
然而，悬臂浇筑法也存在一些局限性： - 悬臂浇筑法对悬挂装置和悬臂支架的要求较高，施工难度较大； - 悬臂浇筑法只适用于特定的结构类型，对结构的要求较高。

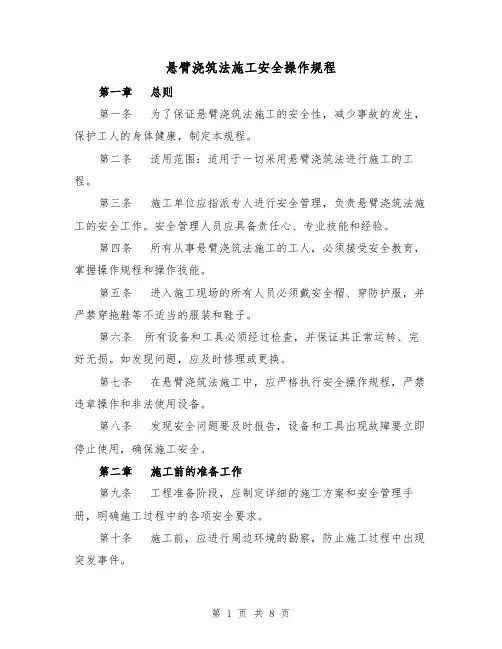

悬臂浇筑法施工安全要点(三篇)
悬臂浇筑法施工安全要点（1）采用桁架挂篮施工时，应遵守下列规定：①挂篮组拼后，要进行全面检查，并做静载试验；挂篮两侧前移要对称平衡进行，大风、雷雨天气不得移动挂篮；挂篮移动到位以后，要检查前后锚点、吊带、零号块临时锚固是否到位；挂篮移动中应设置观察哨进行监护，并设限位装置。
②进行零号块施工，并以斜托架做施工平台时，平台边缘应设安全防护设施。
墩身两侧托架平台之间搭设的人行道板必须连接固定。
③使用的机具设备（如千斤顶、滑车、手拉葫芦、钢丝绳等），应进行检查，不符合规定的严禁使用。
④遇有大风及恶劣的天气时，应停止挂篮行走作业。
（2）挂篮使用时，应经常检查后锚固筋。
千斤顶、手拉葫芦、张拉平台及保险绳等是是否完好可靠。
（3）挂篮在安装、行走及使用中，应严格控制荷载，防止过大的冲击、振动。
（4）挂篮拼装及悬臂组装中，危险性较大，在高处及深水处作业时，应设置安全网，满铺脚手板，设置临时护栏。
操作人员必须按规定佩戴安全防护用品、配备救生设施。
（5）自平桁式挂篮配重，宜用混凝土预制或钢件，不宜用水箱压重，以防水箱损坏泄漏，导致挂篮失衡倾覆。
（6）在底模荡移前，必须详细检查挂篮位置、后端压重及后吊杆安装情况是否符合要求。
应先将上横梁两个吊带与底模下横梁连接好，确认安全后，方可荡移。
（7）挂篮行走时，要缓慢进行，速度应控制在0.1米/分钟以内。
挂篮后部，各设一组溜绳，以保安全。
滑道要铺设平整、顺直，不得偏移，并随时注意观察，发现问题及时处理。
（8）浇筑混凝土时，确认挂篮桁架后端，已锚固在已完成的梁段上，并配重使之与浇筑的混凝土重力保持平衡状态，挂篮桁架行走和浇筑混凝土时，其稳定系数不得小于1.5。
（9）浇筑合龙段混凝土时，随浇筑进程，加载逐步撤出时，应自上而下进行。
撤出压重时，应注意防止砸伤。
（10）箱梁混凝土接触面的凿毛工作，要有安全防护设施，所用手锤柄应牢固。
作业人员之间，应保持安全距离。
（11）滑移斜拉式挂篮施工，应遵守下列规定：①采用滑动斜拉式挂篮，所用的活动铰、销、斜拉纲带等，均采用高强材料制作，材质要经检验并打上标记，必须满足设计的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

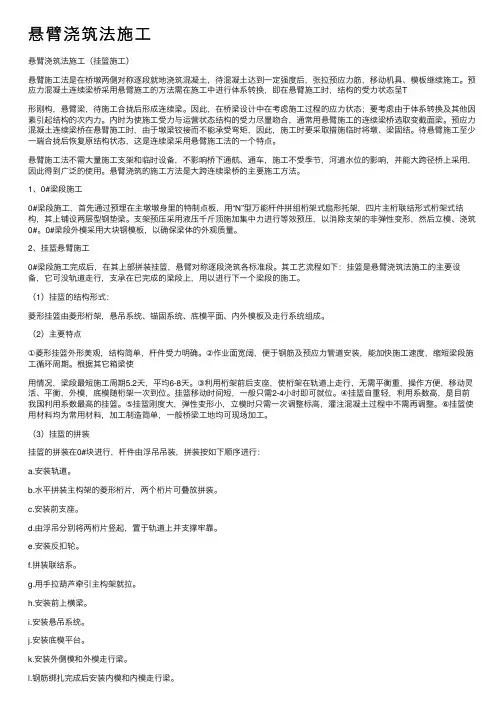

悬臂浇筑法施工
1 工艺概述
悬臂浇筑施工方法适用于山谷、宽深河流及施工期水位变化频繁不宜水上作业的河流、湖泊、
海域上桥梁的施工。
预应力混凝土拱桥采用悬臂浇筑法施工主要利用拉索挂设进行施工，拉索是临
时扣索，在全桥合龙后，需进行体系转换。
2 作业内容
拱桥悬臂浇筑法施工内容主要是拱座及墩身、临时拉索及后背索锚碇施工，临时墩及现浇支架
的施工，主梁 0 号节段现浇混凝土，现浇支架拆除，主梁与临时墩固结，挂篮及临时扣背索的安装，分段浇筑主梁，挂设主梁拉索并调整索力，合拢段施工，拆除扣背索、解除临时墩支承全桥成拱。
3 质量标准及检验方法
《铁路混凝土工程施工质量验收标准》（TB10424-2010）
《铁路桥涵工程施工质量验收标准》（TB10415-2003）
《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）
《铁路混凝土工程施工技术指南》（铁建设〔2010〕241 号）
4 工艺流程图
施工准备
拱座及墩身施工、临时拉索及后背索锚碇设置
拱桥主梁0 号节段现浇
拆除现浇支架，拱桥主梁与临时墩固接
安装挂篮并预压
安装背索及挂篮拉索，并调整各索内力
绑扎钢筋、安装预应力等
浇筑拱桥主梁节段混凝土
挂篮走行
安装合拢段劲性骨架焊接相连成拱
浇筑拱桥主梁合拢段混凝土，全桥合拢
分次将拉索解除，同时将临时墩支承也分次拆除，全桥成拱
图 4.1
拱桥悬臂浇筑法施工工艺流程图
5 工艺步骤及质量控制
一、施工准备
悬浇施工前应由工长或现场技术人员对参与施工的工人进行培训、技术安全交底。
做到熟练掌握起重、立模、钢筋绑扎、浇筑、振捣、张拉、压浆等技术，要有应对安全紧急救援的措施，操作人员要保持稳定。
二、挂篮拼装
1.铺设挂篮走行轨道。
2.挂篮主桁运输至墩位后，采用吊车提升至箱梁 0#块顶面进行组拼，挂篮主桁拼装起重设备主要采用吊车。
安装挂篮锚固系统。
3. 依据设计资料，复核悬浇梁段轴线控制网和高程基准点，确定并调整立模的轴线及高程。
安装挂篮底模、侧模及内模等。
4. 挂篮组拼完成后，需检验挂篮的性能和安全，消除结构的非弹性变形，获取挂篮弹性变形曲线的参数为箱梁施工提供数据，应对挂篮进行试压，试压通常采用试验台座加压法、水箱加压法等。
三、安装背索及挂篮拉索
扣索及背索的安装参拱桥悬臂拼装法。
四、混凝土浇筑及挂篮走行
1. 绑扎钢筋、安装预应力等。
2.浇筑节段混凝土。
3.待混凝土强度达到设计要求后，张拉预应力，然后将临时拉索转换于拱桥主梁节段。
4.按普通挂篮的走行方式，顶推挂篮至下一个节段施工。
五、合龙施工
1.将主梁节段全部施工完成以后，拆除挂篮。
然后调整背索及拉索的索力，使之与设计要求保持一致。
根据合龙段施工要求，安装吊篮，然后设置劲性骨架，再安装钢筋及预应力等。
2.在温度恒定的低温时段浇筑混凝土并养护。
3.张拉合龙预应力等。
六、拆除临时设施
按计划有步骤拆除背索及拉索，完成体系转换。
6 施工机械及工艺装备
施工机械应根据钢筋混凝土拱桥主梁悬浇施工的特点、工期要求并结合项目的资源情况进行合理的配备。
表 6.1 钢筋混凝土拱主梁悬浇主要施工机械及工艺装备
序号1 2
3
4
5
6 7 8 9 10机械设备、施
工机具名称
缆索吊
汽车吊
龙门吊
平车
混凝土拌合
站
混凝土拖泵
油压千斤顶
油泵
电焊机
钢筋弯曲机
BX3-500-2
GW40-1
规格型号
60t
30t
60t
30t
750/1000
60/80
200t
单
位
台
台
台
台
套
台
台
台
台
台
数量
1
2
1
1
1/1
1/1
4
4
16
2
序
号
15
16
17
18
19
20
21
22
23
24
机械设备、施
工机具名称
插入式振动棒
附着式震捣器
HBT-40B 混凝
土输送泵
压浆机
拌浆机
挖掘机
推土机
自卸汽车
振动压路机
洒水车
48.8m3/h
DLB/40
JV250
PC400-1
TY-220
EQ3242G
YZ25
YGJ510
规格型号
单
位
台
台
台
台
台
辆
辆
辆
辆
辆
数
量
10
20
2
2
2
2
2
2
1
2
11 12
13
14
15钢筋切断机
机械千斤顶
装载机
手拉葫芦
插入式振动
棒
CQ40-2
50t
Z50
10t/3t
台
台
台
台
台
2
8
2
10/10
10
25
26
27
28
29
岩石电钻
5t 卷扬机
18 型风枪(钻
杆L=4.5m)
压风机
发电机
KHYD
5t
台
台
把
2
4
10
4
2
12m3/min台
台
7 安全生产及环境保护
一、安全管理、安全技术措施
1.在悬浇施工中，应采取稳妥可靠的上、下通信联系措施。
2.还应观测拉索、背索及索塔的变化。
3. 由于拱桥主梁悬臂浇筑施工，锚具体系是其安全施工的根本保证，故应对其采购、进场检验、施工使用，要严格按有关规定执行。
4.挂篮必须进行荷载试验，以检验其承载能力，并消除非弹性变形。
二、环境保护措施
对于拱桥主梁悬臂浇筑施工主要是施工现场的生产、生活、办公区、现浇支架及施工便道的布置要充分考虑环境的影响。
1. 施工及生活中产生的污水、废水及垃圾，集中处理，排放至指定地区。
2. 施工期间要保持工地清洁，控制扬尘，杜绝漏洒材料。
3. 合理安排施工，减少接触噪声时间，设置声屏障减少噪声影响范围。
