电气制图试题带答案解析
电气绘图试题及答案

电气绘图试题及答案一、选择题(每题2分,共20分)1. 电气绘图中,表示电流方向的箭头是:A. 指向电流的来源B. 指向电流的去向C. 无方向性D. 根据电流大小确定2. 电气原理图中,通常使用哪种符号表示电阻?A. RB. LC. CD. D3. 在电气接线图中,导线连接点通常使用什么符号表示?A. 圆圈B. 矩形C. 三角形D. 菱形4. 电气控制图中,表示常开触点的符号是:A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个圆内有一个斜杠5. 电气图纸中,表示电压的单位通常是:A. VB. AC. ΩD. HZ6. 在电气图纸中,表示电流的单位是:A. VB. AC. ΩD. HZ7. 电气工程中,三相交流电的相序通常是:A. A-B-CB. B-C-AC. C-A-BD. 任意顺序8. 电气图纸中,表示接地的符号是:A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个圆内有一个斜杠9. 电气原理图中,表示二极管的符号是:A. 一个三角形B. 一个矩形C. 一个箭头D. 一个圆内有一个点10. 电气图纸中,表示开关的符号通常是:A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个矩形答案:1. B2. A3. A4. B5. A6. B7. A8. B9. C10. D二、填空题(每空2分,共20分)1. 电气原理图中,通常用________表示电源。
2. 在电气接线图中,导线的长度和颜色通常用________和________来表示。
3. 电气控制图中,表示常闭触点的符号是一个圆内________。
4. 电气图纸中,表示电流的符号通常是________。
5. 电气工程中,三相交流电的电压通常用________表示。
6. 电气图纸中,表示电阻的符号通常是________。
7. 电气图纸中,表示电容的符号是________。
8. 电气图纸中,表示电感的符号是________。
电气专业试题及答案解析

电气专业试题及答案解析一、选择题1. 电流的单位是()A. 伏特(V)B. 安培(A)C. 欧姆(Ω)D. 瓦特(W)答案:B解析:电流是电荷的流动,其单位是安培(A),伏特是电压单位,欧姆是电阻单位,瓦特是功率单位。
2. 欧姆定律表明电压、电流和电阻之间的关系是()A. V = I * RB. V = I / RC. V + I * RD. I = V / R答案:A解析:欧姆定律是 V = I * R,表示电压等于电流乘以电阻。
3. 三相交流电的相位差是()A. 30°B. 45°C. 60°D. 90°答案:D解析:三相交流电中,每个相位之间相差120°,而每个相位与中性点之间的相位差是90°。
4. 变压器的工作原理是()A. 电磁感应B. 静电感应C. 磁共振D. 磁滞效应答案:A解析:变压器利用电磁感应原理,通过原、副线圈之间的磁通变化来传递能量。
二、填空题1. 电路中的功率公式为 P = __________。
答案:UI解析:电路中的功率公式为 P = UI,其中 P 代表功率,U 代表电压,I 代表电流。
2. 星型连接的三相电机,线电流等于 __________。
答案:相电流解析:星型连接的三相电机中,线电流等于相电流,因为星型连接中,线电流和相电流相等。
三、简答题1. 简述什么是短路,并说明短路的危害。
答案:短路是指电路中的两个或多个导体在不应该连接的地方意外连接,导致电流急剧增大的现象。
短路的危害包括:造成设备损坏,引发火灾,以及可能对人员造成伤害。
2. 什么是谐波?它们对电力系统有何影响?答案:谐波是指在非正弦波形的电流或电压中,频率为基波频率整数倍的分量。
谐波对电力系统的影响包括:增加线损,引起设备过热,降低设备效率,以及可能引起电能质量问题。
四、计算题1. 已知一个电阻为10Ω,通过它的电流为2A,求该电阻两端的电压。
大工19秋《电气制图与CAD》在线作业3满分答卷

【2019奥鹏】-大工19秋《电气制图与CAD》在线作业3试卷总分:100 得分:100一、判断题 (共 10 道试题,共 50 分)1.电话通信属于弱电工程。
[解析提示:认真完成本题作答,参考001]标准解析参考答案:正确2.根据规定,第一类高层建筑最高到40m。
[解析提示:认真完成本题作答,参考001]标准解析参考答案:错误3.在建筑电气安装图中,用俯视图作为平面图表达建筑电气的平面布置情况。
[解析提示:认真完成本题作答,参考001]标准解析参考答案:正确4.俯视图中的下方与左视图的左方是表达立体的“前”方。
[解析提示:认真完成本题作答,参考001]标准解析参考答案:错误5.基本几何体按形状不同可分为平面立体和曲面立体两类。
[解析提示:认真完成本题作答,参考001]标准解析参考答案:正确6.剖切符号可以用罗马数字编号。
[解析提示:认真完成本题作答,参考001]标准解析参考答案:正确7.在新产品设计时,往往要先画出装配图,然后再拆解成零件图进行制造。
[解析提示:认真完成本题作答,参考001]标准解析参考答案:正确8.电气安装施工图中的建筑平、立面图的轮廓线等用粗实线。
[解析提示:认真完成本题作答,参考001]标准解析参考答案:错误9.定位轴线应用粗单点画线绘制。
[解析提示:认真完成本题作答,参考001]标准解析参考答案:错误10.从风玫瑰图上可以看出该地区的常年主导风向和夏季主导风向。
[解析提示:认真完成本题作答,参考001]标准解析参考答案:正确二、单选题 (共 10 道试题,共 50 分)。
电工识图试题及答案

电工识图试题及答案一、选择题(每题2分,共20分)1. 电路图中的符号“△”表示什么?A. 星型连接B. 三角形连接C. 并联连接D. 串联连接答案:B2. 在电气图纸中,用“+”表示什么?A. 接地B. 电源C. 负载D. 开关答案:B3. 交流电的符号是什么?A. DCB. ACC. SCD. RC答案:B4. 以下哪个符号代表断路器?A. SWB. MCBC. CBD. RCBO5. 电路图中的“N”通常代表什么?A. 火线B. 零线C. 地线D. 相线答案:B6. 电气图纸中,用“F”表示什么?A. 灯B. 风扇C. 保险丝D. 继电器答案:C7. 什么是三相电?A. 三根火线B. 三根零线C. 三根地线D. 一根火线和两根零线答案:A8. 电气图纸中,用“M”表示什么?A. 马达B. 电动机C. 测量D. 母线答案:B9. 电路图中的“L”通常代表什么?B. 零线C. 地线D. 相线答案:A10. 什么是单相电?A. 一根火线B. 一根零线C. 一根地线D. 一根火线和一根零线答案:D二、填空题(每题2分,共20分)1. 在电气图纸中,电流的符号是______。
答案:I2. 电路图中的符号“□”表示______。
答案:接地3. 电气图纸中,用“S”表示______。
答案:开关4. 电路图中的“P”通常代表______。
答案:功率5. 交流电的频率单位是______。
答案:赫兹6. 电路图中的“R”通常代表______。
答案:电阻7. 电气图纸中,用“T”表示______。
答案:变压器8. 电路图中的“V”通常代表______。
答案:电压9. 电路图中的“C”通常代表______。
答案:电容10. 电路图中的“Q”通常代表______。
答案:电感三、简答题(每题5分,共30分)1. 请简述星型连接和三角形连接的区别。
答案:星型连接是指各相绕组的首端连接在一起,末端分别连接到负载上;三角形连接是指各相绕组的首端与另一相绕组的末端连接,形成一个闭合的三角形。
电气识图全套试题及答案

电气识图全套试题及答案《电气识图》一、判断题1.图纸就是表示信息的一种技术文件,必须有一定的格式与共同遵守的规定。
(√) 2.A1号电气平面图的幅面尺寸为420×594。
(×) 3.标题栏(又名图标)的格式,在我国有统一的格式。
(×)4.在电气平面图中点划线可表示为信号线或控制线。
(√)5.弱电平面图中—H 2—表示二根电话线。
(×)6.在电气平面图中O ?O ?O ++++就是表示接地装置。
(×) 7.建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写、。
(×) 8.室内开关的安装高度一般选用绝对标高表示。
(×) 9.图形符号的方位可根据图面布置的需要旋转或成鏡像放置。
(√) 10.GB7159中基本文字符号不得超过三个字母。
(×) 11.建筑电气工程图就是用投影法绘制的图。
(×) 12.电气系统图表示了电气元件的连接关系与接线方式。
(×)13.电气工程图就是表示信息的一种技术文件,各设计院都有自己的格式与规定。
(×) 14.电气设备器件的种类代号可由字母与数字组成,其字母就是选用26个拉丁字母。
(×)15.电气工程图的幅面尺寸分六类,为A0~A5。
(×) 16.辅助文字符号不能超过三个字母,其中I 、O 、J 不用。
(×) 17.电气平面图就是采用位置布局法来绘制的。
(√) 18.电气系统图即能用功能布局法绘制,又可用位置布局法绘出。
(√) 19.电气平面图中电气设备与线路都就是按比例绘出的。
(×) 20.TN -S 系统中工作零线与保护零线共用一根导线。
(×) 21.SCB -1250-10/0、4表示三相干式电力变压器器,1250KV A,一次绕组电压为10KV,二次绕组电压为0、4KV 。
(√) 22.对一次设备进行监视,测量,保护与控制的设备称为二次设备。
电气识图考卷及答案

电气识图考卷及答案(考试时间:90分钟,满分:100分)一、选择题(每题2分,共30分)A. 系统图B. 接线图C. 电路图D. 设备布置图2. ()下列哪个符号表示交流接触器?A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.二、判断题(每题1分,共20分)1. ()电气图中的主电路一般用细实线表示。
()2. ()电气图中的辅助电路一般用粗实线表示。
()3. ()电气图中,水平线代表电气设备之间的连接关系。
()4. ()电气图中,垂直线代表电气设备之间的功能关系。
()5. ()电气图中的电气设备必须按照实际位置进行绘制。
()6. ()电气图中,相同类型的电气设备可以用同一符号表示。
()7. ()电气图中的电气设备符号必须按照国家标准进行绘制。
()8. ()电气图中,电气设备的连接线可以交叉。
()9. ()电气图中,电气设备的编号应按照功能进行编排。
()10. ()电气图中,所有电气设备都必须标注名称和型号。
()三、填空题(每空1分,共10分)1. ()电气图中的主电路一般用______实线表示。
2. ()电气图中的辅助电路一般用______实线表示。
3. ()在电气图中,电气设备的连接关系一般用______线表示。
4. ()在电气图中,电气设备的功能关系一般用______线表示。
5. ()电气图中,电气设备的编号应按照______进行编排。
四、简答题(每题10分,共10分)1. 请简述电气图的基本构成。
2. 请解释电气图中电气设备符号的含义。
五、综合题(1和2两题7分,3和4两题8分,共30分)(电气图略)设备清单:三相异步电动机、断路器、接触器、热继电器、熔断器、控制开关3. ()请阐述电气图绘制的基本原则及注意事项。
(8分)4. ()请解释电气图中常用电气设备符号的含义。
电气的识图全套试题及答案

《电气识图》一、判断题1.图纸是表示信息的一种技术文件,必须有一定的格式和共同遵守的规定。
〔√〕2.A1号电气平面图的幅面尺寸为420×594。
〔×〕3.标题栏〔又名图标〕的格式,在我国有统一的格式。
〔×〕4.在电气平面图中点划线 可表示为信号线或控制线。
(√)5.弱电平面图中—H 2—表示二根 线。
〔×〕6.在电气平面图中O ⋅O ⋅O ++++是表示接地装置。
〔×〕7.建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。
〔×〕8.室内开关的安装高度一般选用绝对标高表示。
〔×〕9.图形符号的方位可根据图面布置的需要旋转或成鏡像放置。
〔√〕10.GB7159中根本文字符号不得超过三个字母。
〔×〕11.建筑电气工程图是用投影法绘制的图。
〔×〕12.电气系统图表示了电气元件的连接关系和接线方式。
〔×〕13.电气工程图是表示信息的一种技术文件,各都有自己的格式和规定。
〔×〕14.电气设备器件的种类代号可由字母和数字组成,其字母是选用26个拉丁字母。
〔×〕15.电气工程图的幅面尺寸分六类,为A0~A5。
〔×〕16.辅助文字符号不能超过三个字母,其中I 、O 、J 不用。
〔×〕17.电气平面图是采用位置法来绘制的。
〔√〕18.电气系统图即能用功能法绘制,又可用位置法绘出。
〔√〕19.电气平面图中电气设备和线路都是按比例绘出的。
〔×〕20.TN -S 系统中工作零线和保护零线共用一根导线。
〔×〕21.SCB -1250-10/0.4表示三相干式电力变压器器,1250KVA ,一次绕组电压为 10KV ,二次绕组电压为0.4KV 。
〔√〕22.对一次设备进展监视,测量,保护与控制的设备称为二次设备。
〔√〕23.TMY-4(100×10)表示为硬铜母线,4根,宽为100mm ,厚度为10mm 。
电气CAD简答题库及答案

1、电气元件的 3 种表示方法?答:集中表示法、半集中表示法、分开表示法2、电气工程图包含哪些规范?答:图幅的规范、图线的规范、字体的规范、详图3、电气工程图主要描述哪些方面?答:一般电气装置主要由电器元件和电气连接组成,因此,无论说明电气工作原理的电路图、表示供电关系的电气系统图,还是表明安装位置和接线关系的平面图和接线图等都是以电器元件和连线作为描述的主要内容。
4、民用配电图和工业配电图之间有什么区别?答:在工厂的车间里配电属于工业配电,应该本着绘图清晰、安全可靠的原则设计配电图纸,这里仍旧可以先绘制配电干线,然后书写各种代号和型号,完成图纸。
民用配电有功率低、线路复杂、立足于方便易用的原则,它一般是在绘制好的建筑图中绘制的,以便根据建筑图安装电路图。
5、高压汇流排、低压汇流排的电气功能是什么?答:汇流排就是常说的“母线”,是汇集分配电能枢纽,也是系统中重要的节点。
6.在输入汉字时为何出现“?”,怎能样解决?答:缺少了相应的字体文件。
可上网下载相应字体文件扩充字体库,或者以另一种字体样式替代当前字体。
7.圆在放大时,出现多边形的情况怎样解决?写出操作的完整过程。
可以用 RE 命令刷新一下,即可显示圆形。
还可以使用 VIEWRES 命令,根据命令行提示把曲线显示质量参数调整为较大数值8.打开 CAD 软件后,发现菜单、工具栏、命令行等消失了,该如何恢复?(1) 通过键盘直接输入“op”命令,打开选项对话框。
在[配置]选项卡中点击 [重置] 按钮或在可用配置中选择“Default”并将它置于当前。
(2) 可通过切换 CAD 的工作空间模式将其恢复出来,如从“二维草图与注释”切换到” AutoCAD 经典”。
9.用黑白打印机打印彩色图纸时,如何使图纸线条颜色深浅一致?可通过打印样式编辑器对当前打印样式进行修改,将当前图纸中所有线条的输出颜色改为黑色或指定颜色。
10.请简述块的优点。
(1)提高绘图速度; (2)修改方便; (3)节省存储空间; (4)加入属性信息。
电气CAD_习题集(含答案)

《电气CAD》课程习题集一、单选题1.外部参照与块的主要区别中,不正确的是()。
A、被插入图形文件的信息直接加入到主图形文件中B、以外部参照方式将图形插入到另一图形文件(称主图形文件)中C、主图形文件只是记录参照的关系D、对主图形的操作不会改变外部参照图形文件的内容2.下列哪个命令用于编辑文字()。
A、DEDITB、DDEDITC、DMODIFYD、DTEXT3.以下不是构成尺寸标注基本元素的是()。
A、标注文字B、尺寸线C、箭头D、文字界线4. AutoCAD 2004中文版默认长度单位类型为()。
A、小数B、分数C、工程D、科学5.在AutoCAD 2004中文版中,以下不具有拷贝对象功能的是()。
A、复制B、镜像C、阵列D、移动6.绘制直线时,可以在命令行中输入什么命令实现()。
A、LineB、copyC、RayD、R7.在启动向导中,AutoCAD使用的样板图形文件的扩展名是()。
A、DWGB、DWTC、DWKD、WIZ8.在文字标注时,()控制数字小数位的设置。
A、在“标注样式”的“精度”选项B、UNITS命令C、在“标注样式”的“测量比例”选项D、编辑标注文字9.下列不属于图层设置的范围有()。
A、颜色B、线宽C、过滤器D、线型10.在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离,该图形的坐标将()。
A、在X方向及Y方向均发生变化B、在X方向发生变化,Y方向不发生变化C、在X方向及Y方向均不发生变化D、在Y方向发生变化,X方向均发生变化11.当用DASHED线型画线时,发现所画的线看上去像实线,这时应该用()来设置线型的比例因子。
A、LINETYPEB、DDEDITC、FACTORD、LTSCALE12.用LINE命令画出一个矩形,该矩形中有()图元实体。
A、1个B、4个C、不一定D、5个13.在Select objects操作中,若想选择最近生成的对象,应键入()。
A、WB、PC、LD、ALL14.剪切物体需用()命令。
电气制图上机试题及评分标准

《电气制图与识图B》···················装························订·······················线··········题号一二三四五六总得分得分一.绘图基本设置(共3分)。
序号考核项目要求分值得分1)A4边界设置297mm*210mm,设错扣一分12)图层设置细线0.25mm,设错扣0.5中粗线0.5mm,设错扣0.513)文件存储桌面学号+名字,不对扣一分1二.图纸外框(共5分)。
序号考核项目要求分值得分1)与边界距离c:10mm,设错一处扣0.5,最多扣1分12)内框与外框距5mm,一条线错扣0.5,最多扣1分13)图框分区横向4区,1-6,不平均扣0.5,数字不对一处扣0.5,最多扣1分纵向4区,A-F不平均扣0.5,字母不对一处扣0.5,最多扣1分3《电气制图与识图B》···················装························订·······················线··········三.文本框,尺寸如下(单位mm)。
电气绘图试题及答案

电气绘图试题及答案电气绘图是电气工程领域中的一项基本技能,它涉及到电路图、布线图、控制图等的绘制。
以下是一套电气绘图试题及答案,供学生练习和参考。
# 电气绘图试题一、选择题(每题2分,共10分)1. 电气图纸中,通常使用哪种符号来表示电阻?A. ΩB. RC. LD. C2. 在电气图纸中,三相交流电的相线通常用什么颜色表示?A. 红色、绿色、蓝色B. 黑色、白色、灰色C. 黄色、绿色、红色D. 紫色、橙色、黄色3. 电气图纸中的接地符号通常是什么形状?A. 圆形B. 矩形C. 三角形D. 星形4. 在电气图纸中,开关的符号通常是什么?A. 一个带有箭头的圆圈B. 一个带有箭头的矩形C. 一个带有箭头的三角形D. 一个带有箭头的星形5. 以下哪个不是电气图纸中常见的元件符号?A. 断路器B. 变压器C. 继电器D. 放大器二、简答题(每题5分,共20分)6. 简述电气图纸中电流方向的表示方法。
7. 解释电气图纸中“三相四线制”的含义。
8. 描述电气图纸中如何表示不同电压等级的线路。
三、绘图题(每题15分,共30分)9. 根据所给电路原理图,绘制相应的电气接线图。
(电路原理图略)10. 绘制一个简单的家庭电路布线图,包括照明、插座和空调。
四、综合应用题(每题20分,共40分)11. 根据题目描述,设计一个简单的电动机启动控制电路,并绘制出相应的电气控制图。
12. 给出一个工厂车间的电气系统设计要求,绘制出相应的电气系统图,并简要说明设计思路。
# 电气绘图答案一、选择题1. 答案:B(电阻通常用字母R表示)2. 答案:C(三相交流电的相线通常用黄色、绿色、红色表示)3. 答案:A(接地符号通常是一个圆形)4. 答案:B(开关的符号通常是一个带有箭头的矩形)5. 答案:D(放大器不是电气图纸中常见的元件符号)二、简答题6. 答案:电气图纸中电流方向通常用箭头表示,箭头指向电流流动的方向。
7. 答案:“三相四线制”指的是三相交流电系统中包含三条相线和一条中性线。
电气制图试题-带答案

电气制图试题-带答案电气设计人员电气制图理论知识测评题及答案姓名:职务:分数:说明:本试卷满分为190分,及格分数线为114分。
一、填空题(每空2分,共60分)1. 图纸的幅面分为基本幅面和加长幅面两类,基本幅面按尺寸大小可分为 5 种,其代号分别为A0、A1、A2、A3、A4 ,其中A4幅面尺寸为:297x210mm 。
2. 在图纸上必须用粗实线画出图框,标题栏一般应位于图纸的右下方位。
3. 在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例。
4. 尺寸标注中的符号:R 表示半径,φ表示直径。
5. 对于三相平衡负载,单相额定电流的计算方法为:I=P/1.732/380/功率因数。
6. 室内开关的安装高度一般选用绝对标高表示。
7. 选定建筑物室内一层地坪为±0.00而确定的高度尺寸,称为相对标高。
8. 建筑物中的供电系统采用 TN -S 系统供电的安全性,可靠性最好。
9. RVVP -3×1.5 表示塑料绝缘护套屏蔽铜芯软线,3芯1.5mm2。
10. Φ25厚壁钢管沿地坪暗敷,其敷设代号(英文含义)为 SC25—FC 。
11. MR —200X100 表示金属线槽,宽200mm ,高100mm 。
12. 三根及以上绝缘导线穿于同一根管时,其导线总结面积不应超过管内总面积的40% 。
13. 照明单相分支回路的电流一般不超过:16A ,出线口: 25 个。
14. 星形—三角形降压启动时,启动电流和启动转矩各降为直接启动时的 1/3 倍。
15. 低压带电作业时,严禁在感性负载的主回路中或电流互感器的二次回路中带电作业;16. 地坪内配线使用Φ20的塑料管穿线暗敷的英文代号为PC20-FC 。
17. BV -4×16+PE16-MR200×100,表示5根16mm2塑料铜芯线,敷设在200×100的金属线槽内。

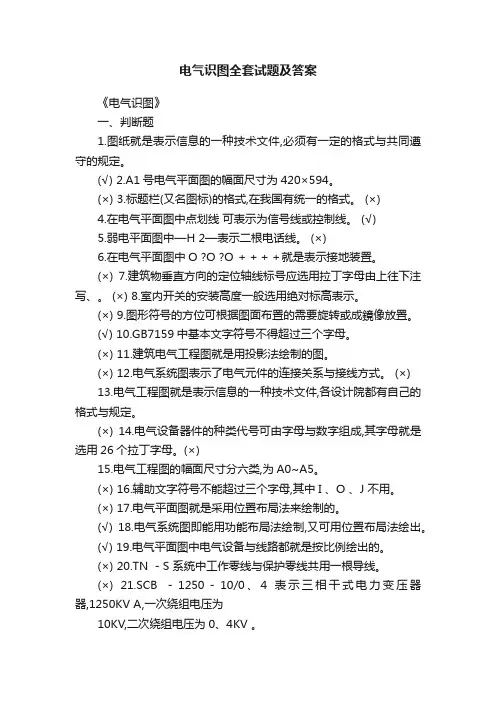

电气识图全套试题及答案

《电气识图》一、判断题1.图纸就是表示信息的一种技术文件,必须有一定的格式与共同遵守的规定。
(√)2.A1号电气平面图的幅面尺寸为420×594。
(×)3.标题栏(又名图标)的格式,在我国有统一的格式。
(×)4.在电气平面图中点划线 可表示为信号线或控制线。
(√)5.弱电平面图中—H 2—表示二根电话线。
(×) 6.在电气平面图中O ⋅O ⋅O ++++就是表示接地装置。
(×) 7.建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写、。
(×) 8.室内开关的安装高度一般选用绝对标高表示。
(×) 9.图形符号的方位可根据图面布置的需要旋转或成鏡像放置。
(√) 10.GB7159中基本文字符号不得超过三个字母。
(×) 11.建筑电气工程图就是用投影法绘制的图。
(×) 12.电气系统图表示了电气元件的连接关系与接线方式。
(×) 13.电气工程图就是表示信息的一种技术文件,各设计院都有自己的格式与规定。
(×) 14.电气设备器件的种类代号可由字母与数字组成,其字母就是选用26个拉丁字母。
(×) 15.电气工程图的幅面尺寸分六类,为A0~A5。
(×) 16.辅助文字符号不能超过三个字母,其中I 、O 、J 不用。
(×) 17.电气平面图就是采用位置布局法来绘制的。
(√)18.电气系统图即能用功能布局法绘制,又可用位置布局法绘出。
(√) 19.电气平面图中电气设备与线路都就是按比例绘出的。
(×) 20.TN -S 系统中工作零线与保护零线共用一根导线。
(×)21.SCB -1250-10/0、4表示三相干式电力变压器器,1250KV A,一次绕组电压为10KV,二次绕组电压为0、4KV 。
(√)22.对一次设备进行监视,测量,保护与控制的设备称为二次设备。
电气识图全套试题及答案_secret.

二、单项选择题1.电气工程图的图幅规格分5类,为A0~A4,其中A2图纸的图幅尺寸为一A. 841X1189B. 594X841C. 420X594D. 297X4203.选泄建筑物室内一层地坪为±0.00而确肚的髙度尺寸,称为B 3A.绝对标高B.相对标高C.敷设标高D.安装标高4._一般不代表独立的设备,器件,是用来说明某些功能,特征和作用。
A.方框符号B.符号要素C. 一般符号D.限泄符号6.双字母符号是由一个表示种类的单字母符号与一个表示功能的字母组成,如_C_表示断路器。
A. QAB. QSC. QFD. QM7.用以识别项目类别的代号成为_C_。
A.项目代号B.高层代号C.种类代号D.名称代号8.__B ___ 是用图形符号,文字符号、安装代号绘制的图。
A.三视图B.简图C.表图D.布置图9.=A_ 是表现各种电气设备和线路安装与敷设的图纸。
A.电气平而图B.电气系统图C.安装接线图D.电气原理图10.采用_______ 绘制的电气系统图,简单,明了,能淸楚地注明导线型号、规格、配线方法,给工程量计算带来方便。
A.多线法B.单线法C.中断法D.相对编号法11.建筑物中的供电系统采用一C 供电的安全性,可靠性最好。
A.TT系统B.TN-C系统C.TN-S系统D.TN-C-S系统12.__B_是表示电气装宜,设备或元件的连接关系,是进行配线、接线、调试不可缺少的图纸。
A.电气系统图B.电气接线图C.电气原理图D.电气布置图16.电气平面图是按简图形式绘制的,平而图中的设备和线路的安装及敷设可用__B_ °A.图形符号,文字符号,项目代号B.图形符号,文字符号,安装代号C.图形符号,位垃代号,敷设代号D.图形符号,种类代号,安装代号17.一个电气系统可有二、三个甚至更多的电气控制箱和电气设备组成,为了施工方便,可绘制_來说明各电气设备之间的接线关系。
A.电气原理图B.单元接线图C.互连接线图D.电气系统图18.照明平面图是一种简图,一般用—C_绘出。
电气识图全套试题及答案

A.三视图B.简图C.表图D.布置图
9.___A____是表现各种电气设备和线路安装与敷设的图纸。
A.电气平面图B.电气系统图C.安装接线图D.电气原理图
10.采用__B_____绘制的电气系统图,简单,明了,能清楚地注明导线型号、规格、配线方法,给工程量计算带来方便。
A. 26个B. 23个(其中I、O、J不用)C. 23个(其中I、O、Z不用)D. 23个
6.双字母符号是由一个表示种类的单字母符号与一个表示功能的字母组成,如__C__表示断路器。
A. QAB. QSC. QFD. QM
7.用以识别项目类别的代号成为__C__。
A.项目代号B.高层代号C.种类代号D.名称代号
41.电力架空线路中低压蝶式绝缘子的规格是按角钢横担规格的大小来选择。(×)
42.电力电缆直埋地敷设,排管敷设具有相同的表示方法。(×)
43.在电气平面图中-×-×-表示避雷带,为-25×4镀锌扁钢。(√)
44.在TN供电系统中,将配电箱的金属外壳接地可称为保护接地。(×)
45.建筑物的共用接地装置,表示大楼中只有一套接地线和接地体。(×)
A.电气原理图B.单元接线图C.互连接线图D.电气系统图
18.照明平面图是一种简图,一般用___C__绘出。
A.功能布局法B.系统布局法C.位置布局法D.逻辑布局法
19.三相电力变压器联结组别__B____表示原边为三角形接法,付边为Y形接法带中性线,11点钟。
A.D.y11B.D.yn11C.Y.dn11D.△/Y-11
A.弱电平面图B.弱电系统图C.弱电设备原理框图D.弱电设备接线图
16.电气平面图是按简图形式绘制的,平面图中的设备和线路的安装及敷设可用____B____。
大工19秋《电气制图与CAD》在线作业1满分答卷

【2019奥鹏】-大工19秋《电气制图与CAD》在线作业1 试卷总分:100 得分:100
一、判断题 (共 10 道试题,共 50 分)
1.在图纸上必须用粗实线画出图框。
[解析提示:认真完成本题作答,参考001]
标准解析参考答案:正确
2.图线不得与文字、数字重叠,但是与符号可以重叠。
[解析提示:认真完成本题作答,参考001]
标准解析参考答案:错误
3.一次电路图又称电气主接线图。
[解析提示:认真完成本题作答,参考001]
标准解析参考答案:正确
4.工程中应用最多的是斜投影法。
[解析提示:认真完成本题作答,参考001]
标准解析参考答案:错误
5.电气图中的元器件都是按正常状态绘制的。
[解析提示:认真完成本题作答,参考001]
标准解析参考答案:正确
6.通常我们说的电气简图就是简化图。
[解析提示:认真完成本题作答,参考001]
标准解析参考答案:错误
7.围框的形状必须为长方形。
[解析提示:认真完成本题作答,参考001]
标准解析参考答案:错误
8.在同一张图样上只能采用同一种尺寸起止标注形式。
[解析提示:认真完成本题作答,参考001]
标准解析参考答案:正确
9.尺寸界线用细实线绘制。
[解析提示:认真完成本题作答,参考001]
标准解析参考答案:正确
10.原理图属于一次电路图。
[解析提示:认真完成本题作答,参考001]
标准解析参考答案:错误
二、单选题 (共 10 道试题,共 50 分)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电气设计人员电气制图理论知识测评题及答案姓名: 职务: 分数: 说明:本试卷满分为190分,及格分数线为114分。
一、 填空题(每空2分,共60分)1. 图纸的幅面分为 基本 幅面和 加长 幅面两类,基本幅面按 尺寸大小可分为 5 种,其代号分别为 A0、A1、A2、A3、A4 ,其中A4幅面尺寸为: 297x210mm 。
2. 在图纸上必须用 粗实线 画出图框,标题栏一般应位于图纸的 右下 方位。
3. 在画图时应尽量采用 原值 的比例,须要时也可采用放大或缩小的比例,其中1:2为 缩小 比例,2:1为 放大 比例。
4. 尺寸标注中的符号:R 表示 半径 ,φ表示 直径 。
5. 对于三相平衡负载,单相额定电流的计算方法为:I=P/1.732/380/功率因数。
6. 室内开关的安装高度一般选用 绝 对 标高表示。
7. 选定建筑物室内一层地坪为±0.00而确定的高度尺寸,称为 相对标高 。
8. 建筑物中的供电系统采用 TN -S 系统 供电的安全性,可靠性最好。
9. RVVP -3×1.5 表示塑料绝缘护套屏蔽铜芯软线,3芯1.5mm2。
10. Φ25厚壁钢管沿地坪暗敷,其敷设代号(英文含义)为 SC25—FC 。
11. MR —200X100 表示金属线槽,宽200mm ,高100mm 。
12. 三根及以上绝缘导线穿于同一根管时,其导线总结面积不应超过管内总面积的 40% 。
13. 照明单相分支回路的电流一般不超过: 16A ,出线口: 25 个。
14. 星形—三角形降压启动时,启动电流和启动转矩各降为直接启动时的 1/3 倍。
15. 低压带电作业时,严禁在 感性负载 的主回路中或 电流互感器 的二次回路中带电作业; 16. 地坪内配线使用Φ20的塑料管穿线暗敷的英文代号为PC20-FC 。
17. BV -4×16+PE16-MR200×100,表示5根16mm2塑料铜芯线,敷设在200×100的金属线槽内。
18. RVVP -3×1.5表示塑料绝缘,护套、屏蔽铜芯软线,3根1.5mm2。
19. 采用双绞线或者屏蔽线可以有效地抑制干扰进入传输线。
二、 选择题 (每空1分,共64分)1. 下列符号中表示强制国家标准的是( C )A 、GB/TB 、GB/ZC 、GB2. 如右图所示,将开关手柄达到“F ”位置,第( B )组触点被接通。
A 1B 2C 3D 均未接通3. 是( A )A 延时闭合的动合触点B 延时断开的动合触点C 延时闭合的动断触点D 延时断开的动断触点 4. 下面哪个是动合触点( A )A B C D 5. 下面哪个是动断触点( B )A B C D 6. 下面哪个是按钮触点( C )A B C D7. 下面哪个是旋钮触点( D )A B C D8. 下面哪个是无功电流表的图形符号( B )A B C D9. 下面哪个是电压表的图形符号( A )A B C D10. 是下面哪个仪表的图形符号( C )A 电压表B 电流表C 有功功率表D 无功功率表 11. 2.5m ㎡及以下的多段铜导线与设备端子连接时,(B )A.搪锡后再连接B.直线连接C.安装接线端子后在连接D.焊接连接12. 各种明配线应垂直和水平敷设,导线水平高度距地不应小于(A )A.1.8mB.2mC.2.5mD.3m 13. 下面哪个是零序电流继电器的文字符号( A )A KZCB KDC KZPD KS 14. 下面哪个是差动继电器的文字符号( B )A KZCB KDC KCD KS 15. 下面哪个是无功功率表的电气符号( B )A PW(W)B VAC PJ(VA..h)D PJ(W..h) 16. 下面哪个是有功电能表的文字符号( D )A PW(W)B VAC PJ(VA..h)D PJ(W..h)17. 下列哪个是切换片的文字符号( C )A TB B XBC XBCD TC 下列哪个是连接片的文字符号( B ) A TB B XB C XBC D TC18. 是下面哪种设备的图形符号( A )A 功率因数表B 相位表C 频率表D 无功功率表 19. 是下面哪种设备的图形符号( C )A 功率因数表B 相位表C 频率表D 无功功率表 20. 是下面哪个设备的图形符号( C )A 无功功率表B 有功功率表C 有功电能表D 无功电能表 21. 是下面哪个设备的图形符号( D )A 无功功率表B 有功功率表C 有功电能表D 无功电能表 22. 是下面哪个设备的图形符号( A )A 电喇叭B 电铃C 蜂鸣器23. 是下面哪个设备的图形符号( B )A 电喇叭B 电铃C 蜂鸣器24. 是下面哪个设备的图形符号( C )A 电喇叭B 电铃C 蜂鸣器 25. 下面哪个是变压器的文字符号。
( B )A LB TC GD TA 26. 下面哪个是发电机的文字符号。
( C )A LB TC GD TA 27. 下面哪个是断路器的文字符号。
( B )A QSB QFC GD TV28. 下面哪个是熔断器的文字符号。
( C )A QSB QFC FUD TV 29. 下面哪个是电压互感器的文字符号。
( D )A QSB QFC TAD TV 30. 下面哪个是电流互感器的文字符号。
( C )A QSB QFC TAD TV 31. 下面哪个是隔离开关的文字符号。
( A )A QSB QFC FUD TV 32. 下面哪个是避雷器的文字符号。
( D )A QSB QFC FUD F 33. 下面哪个是电抗器的文字符号。
( A )A LB XC FUD TV 34. 下面哪个是电缆终端头的文字符号。
( B )A LB XC FUD TV35.是下面哪个设备的图形符号。
( B )A 发电机B 电抗器C 电压互感器D 电流互感器36.是下面哪个设备的图形符号。
( B )A 发电机B 变压器C 电压互感器D 电流互感器37.是下面哪个设备的图形符号。
( A )A 发电机B 变压器C 电压互感器D 电流互感器38.是下面哪个设备的图形符号。
( A )A 断路器B 熔断器C 隔离开关D 避雷器39.是下面哪个设备的图形符号。
( B )A 断路器B 熔断器C 隔离开关D 避雷器40.是下面哪个设备的图形符号。
( D )A 断路器B 熔断器C 隔离开关D 避雷器41.是下面哪个设备的图形符号。
( C )A 断路器B 熔断器C 隔离开关D 避雷器1.是下面哪个设备的图形符号。
( B )A 电流互感器B 电压互感器C 电抗器D 发电机42.是下面哪个设备的图形符号。
( A )A 电流互感器B 电压互感器C 电抗器D 发电机43.是下面哪个设备的图形符号。
( D )A 电流互感器B 电压互感器C 电抗器D 电缆终端头44.是下面哪个设备的图形符号。
( D )A 接地线B 沿地面敷设的导体 C地下导体 D接地装置45.断路器没有以下哪种功能( D )A.通、断正常工作电流B.通、断过负荷电流C.与继电保护配合自动切除故障电流D.保护设备不发生故障46.不能用隔离开关通断的电路是( B )A.空载短距离电力线路B.空载长距离电力线路C.空载小容量变压器47.D.电压互感器回路48.关于熔断器说法正确的是( A )A.熔断器能开断短路电流B.熔断器是操作电器C.熔断器能断开工作电流D.熔断器没有灭弧能力49.电缆终端头的作用没有( A )A.使电缆与裸导体接头处美观整齐B.保证电缆与裸导体接头处的绝缘强度C.保证电缆与裸导体接头处的机械强度D.保证电缆与裸导体接头处的安全距离50.配电装置平面图中标注的尺寸是( D )A.安全距离B.设备的尺寸C.设备外壳之间的距离D.设备中心之间的距离51.指出下面哪一种不是总线(D)。
A. I2CB. SPIC. ModbusD. 网线52.___A____是表现各种电气设备和线路安装与敷设的图纸。
A. 电气平面图B. 电气系统图C. 安装接线图D. 电气原理图53.__B___是表示电气装置,设备或元件的连接关系,是进行配线、接线、调试不可缺少的图纸。
A. 电气系统图B. 电气接线图C. 电气原理图D. 电气布置图54.___C___是说明弱电设备的功能,作用,原理的图纸,主要用来系统的调试,分析原理。
A. 弱电平面图B. 弱电系统图C. 弱电设备原理框图D. 弱电设备接线图55.电气平面图是按简图形式绘制的,平面图中的设备和线路的安装及敷设可用____B____。
A. 图形符号,文字符号,项目代号B. 图形符号,文字符号,安装代号C. 图形符号,位置代号,敷设代号D. 图形符号,种类代号,安装代号56.在TN—C—S系统中,将进户配电箱的金属外壳接地,称为____D_____。
A. 工作接地B. 保护接地C. 防雷接地D. 重复接地57.大楼的接地系统,可利用桩基和基础结构中的钢筋周围共用接地体,并要求接地的电阻小于_____B______。
A. 0.5ΩB. 1ΩC. 4ΩD. 10Ω58.在现场总线技术中常采用以下哪种方法来检测被传输数字信号在传输过程中是否出错(A)A.CRC(循环冗余差错校验) B.奇偶校验 C.数据位长度校验 D.被传输数字信号周期59.照明配电箱(盘)安装应符合:带有漏电保护的回路,漏电保护装置动作电流不大于( A ) mA,而工作时间不大于0.1s。
A、30B、20C、15D、1060.明配管弯曲半径不小于管外径的( B )。
A 4 倍B 6 倍C 8 倍D 10 倍61.柜、屏、盘间线路和线对地间绝缘电阻值,馈电线路必须大于( A )MΩ。
A 0.5B 1C 1.5D 262.电缆桥架水平敷设时,吊架支撑跨距一般为(B)A.1-2mB.1.5-3mC.2-4mD.3-4m63.电缆桥架垂直敷设时,固定点间距不宜大于(A)A.2mB.2.5mC.3mD.4m64.工厂供电系统对第一类负荷供电的要求是(B )A.要有两个电源供电。
B.必须有两个独立电源供电。
C.必须要有一台备用发电机供电。
D.必须要有两台变压器供电。
三、多项选择题(每空2分,共20分)65.电气原理图中用于元件的表示___A C__。
A. 集中表示法B. 上下表示法C. 分开表示法D. 水平表示法E. 图示表示法66.安装接线图是表示电气设备、元件的连接关系,用于配线、查线、接线等,一般可分为____ACD____。
A. 单元接线图B. 单线接线图C. 互连接线图D.端子接线图E. 中断法接线图67.建筑电气工程图是表示信息的一种技术文件,一般可分为___B C D E____。
