双闭环调速设计
双闭环直流调速系统设计
一、课程设计目的在《电机与拖动》、《电力电子技术》、《伺服系统》和《电力拖动自动控制系统》课程知识的基础上，完成课程的综合性设计。
通过课程设计环节的训练，包括设计方案的论证、参数计算、系统仿真和设计报告的撰写，掌握系统综合应用项目的设计流程和方法，加深对完整项目开发的的理解和掌握，培养应用系统的设计能力，初步积累双闭环直流调速系统的设计方法，以及分析问题和解决问题的能力，并进一步拓宽专业知识面，培养实践应用技能和创新意识。
电力系统综合课程课程设计是电气工程及其自动化专业的一门专业课程，它是一次综合性的理论与实践相结合的训练，也是本专业的一次基本技能训练，其主要目的是：1、理论联系实际，掌握根据实际工艺要求设计电力拖动自动控制系统的基本方法。
2、对一种典型的双闭环调速自动控制系统进行综合性分析设计，掌握各部件和整个系统的设计调试步骤、方法及操作实际系统的方法。
加强基本技能训练。
3、掌握参数变化对系统性能影响的规律，培养灵活运用所学理论解决控制系统中各种实际问题的能力。
4、培养分析问题、解决问题的独立工作能力，学会实验数据的分析与处理能力及编写设计说明书和技术总结报告的能力。
为下学期毕业设计作准备。
5、通过设计熟练地查阅有关资料和手册。
二、课程设计内容与要求1、本课程设计的对象直流伺服电机：学生自行查找电机型号直流测速机：学生根据设计任务选择2、本课程设计的内容要求设计一个直流双闭环调速系统。
其主要内容为：1、测定综合实验中所用控制对象的参数（在实验室完成）。
2、根据给定指标设计电流调节器和转速调节器，并选择调节器参数和具体实现电路。
3、按设计结果组成系统，以满足给定指标。
4、研究参数变化对系统性能的影响。
5、在时间允许的情况下进行调试。
3、本课程设计的设计要求a.调速范围D＝5～10，静差率S≤5％。
b.空载启动时电流超调σi≤5%,转速超调σn≤10%(在额定转速时)。
c.动态速降小于10％。
d.振荡次数小于2次。
双闭环直流电机调速系统设计

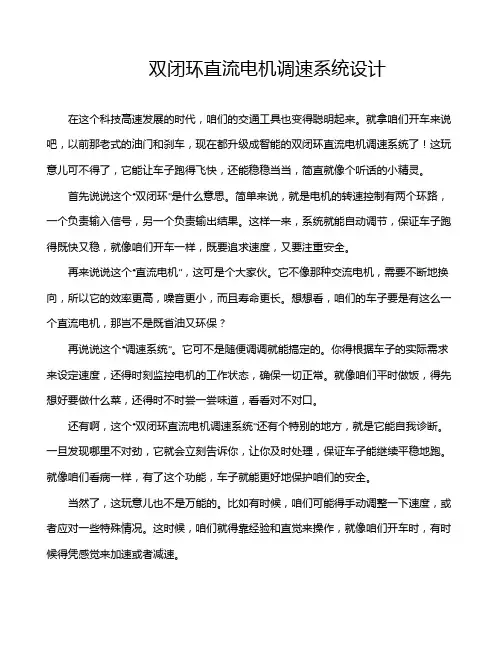

双闭环直流电机调速系统设计在这个科技高速发展的时代，咱们的交通工具也变得聪明起来。
就拿咱们开车来说吧，以前那老式的油门和刹车，现在都升级成智能的双闭环直流电机调速系统了！这玩意儿可不得了，它能让车子跑得飞快，还能稳稳当当，简直就像个听话的小精灵。
首先说说这个“双闭环”是什么意思。
简单来说，就是电机的转速控制有两个环路，一个负责输入信号，另一个负责输出结果。
这样一来，系统就能自动调节，保证车子跑得既快又稳，就像咱们开车一样，既要追求速度，又要注重安全。
再来说说这个“直流电机”，这可是个大家伙。
它不像那种交流电机，需要不断地换向，所以它的效率更高，噪音更小，而且寿命更长。
想想看，咱们的车子要是有这么一个直流电机，那岂不是既省油又环保？再说说这个“调速系统”。
它可不是随便调调就能搞定的。
你得根据车子的实际需求来设定速度，还得时刻监控电机的工作状态，确保一切正常。
就像咱们平时做饭，得先想好要做什么菜，还得时不时尝一尝味道，看看对不对口。
还有啊，这个“双闭环直流电机调速系统”还有个特别的地方，就是它能自我诊断。
一旦发现哪里不对劲，它就会立刻告诉你，让你及时处理，保证车子能继续平稳地跑。
就像咱们看病一样，有了这个功能，车子就能更好地保护咱们的安全。
当然了，这玩意儿也不是万能的。
比如有时候，咱们可能得手动调整一下速度，或者应对一些特殊情况。
这时候，咱们就得靠经验和直觉来操作，就像咱们开车时，有时候得凭感觉来加速或者减速。
总的来说，这个双闭环直流电机调速系统真是个好东西！它让咱们的车子跑得更快、更安全、更环保。
咱们开车的时候也能更加轻松愉快。
不过呢，咱们也得好好保养它，让它更好地为咱们服务。
就像咱们照顾家里的电器一样，得定期给它加油、清理灰尘，这样才能让它永远保持最佳状态。
最后再提醒一句，虽然这个系统很厉害，但也得小心使用。
咱们在享受它带来的便利的也要遵守交通规则，保证自己和他人的安全。
毕竟，咱们开车的最终目的还是为了大家的安全和舒适。
双闭环直流调速系统的设计
双闭环直流调速系统的设计一、双闭环直流调速系统的结构速度闭环由速度检测器、速度控制器和执行器组成。
速度检测器通常采用编码器或霍尔效应传感器，用于实时测量电机的转速。
速度控制器根据检测器测量值与设定值的差异，计算出控制信号，并将其发送给执行器。
执行器根据控制信号调整电机的驱动电压或电流，以实现转速的控制。
电流闭环由电流检测器、电流控制器和执行器组成。
电流检测器用于测量电机的电流值，电流控制器根据检测值与设定值的差异计算出电流控制信号，并将其发送给执行器。
执行器根据电流控制信号调整电机的电压或电流，以保持电机电流稳定。
二、双闭环直流调速系统的设计步骤1.确定系统的要求和参数：包括转速范围、精度要求、响应时间等。
根据要求和参数，选择适当的检测器、控制器和执行器等元件。
2.设计速度闭环：选择适当的速度检测器，如编码器或霍尔传感器，用于测量电机的转速。
选择合适的速度控制器，如PID控制器，根据转速设定值和检测器测量值的误差计算出控制信号。
选择合适的执行器，如晶闸管或MOSFET，对电机的驱动电压或电流进行调节。
3.设计电流闭环：选择适当的电流检测器，如电流互感器或霍尔传感器，用于测量电机的电流值。
选择合适的电流控制器，如PID控制器，根据电流检测值和设定值的差异计算出电流控制信号。
选择合适的执行器，如晶闸管或MOSFET，对电机的驱动电压或电流进行调节。
4.设计输出滤波器：为了减小电机输出信号的电磁干扰和噪声，可以设计一个输出滤波器，将电机输出信号进行滤波处理。
5.进行系统参数的仿真和调试：使用仿真软件对双闭环直流调速系统进行仿真，并调试系统参数以满足设计要求。
可以采用MATLAB等软件进行仿真和参数优化。
6.确定系统结构和元件的选型：根据仿真和调试的结果，确定系统结构和元件的选型，并进行实际建设和测试。
总结：双闭环直流调速系统的设计是一项复杂的工程，需要综合考虑多个因素。
正确选择检测器、控制器和执行器等元件，并合理调整系统参数，可以实现对直流电机转速的精确控制。
双闭环直流电机调速系统设计
双闭环直流电机调速系统设计嘿，大家好！今天咱们聊聊一个挺酷的话题：双闭环直流电机调速系统。
虽然听起来有点像外星人的科技，但是其实它就是咱们日常生活中的一些电机背后的“聪明脑袋”。
没错，电动工具、电动汽车，甚至是你家那台洗衣机，都可能用到这种技术。
别担心，我会用简单易懂的语言，把这个“高大上”的话题聊得通俗易懂，让你像喝水一样轻松明白。
1. 什么是双闭环系统？首先，咱们得搞清楚什么是双闭环系统。
你可以把它想象成一辆高科技的赛车。
车上有两个智能系统，一个负责控制车速，另一个负责检查车速是不是正好。
第一个环节，叫做“速度闭环”，就像是车里的加速器，它根据你给的油门信号来调整速度。
第二个环节，叫做“电流闭环”，就是车上的仪表盘，它会实时监控实际速度和预定速度的差异，确保车速始终如你所愿。
两个环节相互配合，就像是赛车手的左右手，协作得天衣无缝。
1.1 速度闭环的作用速度闭环系统，简单来说，就是确保电机转得刚刚好。
你可以把它想成是你的车速表，告诉你车速到底快不快。
当你设定了目标速度后，速度闭环就会一直“盯着”电机的实际速度，看是不是达到了你想要的。
要是电机转得快了或者慢了，速度闭环会发出“警报”，让电机调整到正确的速度。
就像你开车的时候，如果超速了，车上的警报器就会提醒你：“嘿，慢点！”1.2 电流闭环的作用而电流闭环呢，就是确保电机在运行时不会超负荷。
你可以把它想象成你的车载电脑，时刻监控电机的“健康状态”。
如果电机的电流过大，就像是车上的发动机超负荷一样，电流闭环会自动调整电流，防止电机“过劳”工作，保障电机的长寿命和稳定性。
这就像车上的“健康检查”，时刻关注电机的“身体状况”，让它保持在最佳状态。
2. 如何设计双闭环系统？说到设计双闭环系统，那可不是简单的“煮熟的鸭子嘴里跑”，而是要细心雕琢的“工艺品”。
设计时，你需要考虑到很多细节，就像调配一杯完美的鸡尾酒一样，必须把每个成分都搭配得恰到好处。
2.1 控制器的选择首先，你得挑选一个靠谱的控制器。
双闭环直流调速系统ACR设计
双闭环直流调速系统ACR设计双闭环直流调速系统（ACR）是一种使用两个反馈环来控制直流电机转速的系统。
其中一个环，被称为速度环（内环），用来控制电机的速度；另一个环，被称为电流环（外环），用来控制电机的电流。
ACR系统能够提供更精确的转速控制，同时能够保护电机免受过流和过载的损坏。
ACR系统的设计首先需要确定控制器的参数。
其中，内环控制器的参数包括比例增益（Kp）和积分时间（Ti）；外环控制器的参数包括比例增益（Kp）和积分时间（Ti）。
这些参数需要根据实际系统的需求来选择，可以通过试验和调整来获得最佳参数。
在内环控制器中，比例增益决定了速度误差与输出调节器输入信号之间的比例关系，即输出调节器的输出值与速度误差的乘积。
积分时间决定了对速度误差的积分时间长度，即速度误差累计值。
在外环控制器中，比例增益决定了电流误差与输出调节器输入信号之间的比例关系，即输出调节器的输出值与电流误差的乘积。
积分时间决定了对电流误差的积分时间长度，即电流误差累计值。
ACR系统的设计还需要确定速度传感器和电流传感器的类型和位置。
速度传感器用于测量电机的转速，可以选择编码器、霍尔传感器等；电流传感器用于测量电机的电流，可以选择霍尔传感器、感应电流传感器等。
这些传感器需要合理安装在电机上，以确保准确测量电机的转速和电流。
在系统工作时，ACR系统通过测量电机的转速和电流，并与设定值进行比较，计算得到速度误差和电流误差。
然后，内环控制器根据速度误差来产生控制信号，控制电机的速度接近设定值；外环控制器根据电流误差来产生控制信号，控制电机的电流接近设定值。
这些控制信号通过功率放大器输出到电机，实现对电机速度和电流的控制。
ACR系统的设计需要考虑诸多因素，如电机的负载特性、速度和电流的响应时间、系统的稳定性等。
通过合理选择控制器的参数和传感器的类型和位置，采取适当的控制策略，可以实现高精度、高效率的直流电机调速系统。
双闭环不可逆直流调速系统设计
双闭环不可逆直流调速系统设计双闭环不可逆直流调速系统是一种常见的电机调速方案，在工业控制中被广泛应用。
该调速系统包含了两个闭环控制回路，分别是转速内环和电流外环。
转速内环负责控制电机的转速，电流外环负责控制电机的电流，通过合理设计控制器来提高电机的调速性能。
以下是双闭环不可逆直流调速系统的设计步骤：1.系统建模：首先根据电机的物理特性及参数，建立电机的数学模型。
常见的模型有电枢电机模型和电磁转矩模型。
根据实际需求，选择合适的模型进行建模。
2.转速内环设计：转速内环的目标是控制电机的转速，在不受外界负载扰动影响的情况下保持设定转速。
常见的转速内环控制器有PID控制器和模糊控制器。
通过调整控制器的参数，可以实现快速响应、较小的超调量和稳态误差。
3.电流外环设计：电流外环的目标是控制电机的电流，在既定转速下，保持电机的稳定工作。
电流外环通常采用PID控制器，通过调整控制器的参数，可以实现电机电流的精确控制和动态响应。
4.控制器参数整定：为了使控制系统能够良好地工作，需要对控制器的参数进行整定。
通常采用试探法或者现场试验法来确定控制器的参数，通过调整参数，使得系统具有良好的控制性能。
5.稳定性分析：在设计完成后，需要对系统进行稳定性分析，以确保系统的稳定性。
常用的方法有根轨迹法、频率响应法等。
通过稳定性分析，可以发现系统的不稳定因素，并采取相应的措施进行调整。
6.仿真和实验验证：对于设计完成的双闭环不可逆直流调速系统，可以通过仿真和实验验证来评估其性能。
利用现代控制工具和仿真软件，可以进行虚拟实验，通过调整控制器参数，不断优化系统性能。
实验验证则是在实际环境下进行，通过实际数据的采集和分析，评估系统的稳定性和鲁棒性。
在双闭环不可逆直流调速系统设计的过程中，需要综合考虑转速和电流的控制要求，并兼顾系统的稳定性和动态性能。
通过合理的设计和参数整定，可以实现电机的精确控制，并满足不同的实际应用需求。
双闭环直流调速系统设计
双闭环直流调速系统设计1.电机数学模型的建立首先要建立电机的数学模型，这是设计双闭环直流调速系统的基础。
根据电机的参数和运动方程，可以得到电机的数学模型，一般为一组耦合的非线性微分方程。
2.速度内环设计速度内环负责实现期望速度的跟踪控制。
常用的设计方法是采用比例-积分(PID)控制器。
PID控制器的输出是速度的修正量，通过与期望速度相减得到速度误差，然后根据PID算法计算控制器输出。
PID控制器的参数调节是一个关键问题，可以通过试探法、经验法或优化算法等方法进行调节，以实现最佳的速度跟踪性能。
3.电流外环设计电流外环的作用是保证电机的电流输出与速度内环控制输出的一致性。
一般采用PI调节器进行设计。
PI调节器的参数通过试探法、经验法或优化算法等方法进行调节，以实现电流输出的稳定性。
4.稳定性分析与系统稳定控制设计好速度内环和电流外环后，需要对系统的稳定性进行分析。
稳定性分析可以通过线性化方法、根轨迹法、频率响应法等方法进行。
分析得到系统的自然频率、阻尼比等参数后，可以根据稳定性准则进行系统稳定控制。
常用的控制方法包括模型预测控制、广义预测控制、滑模控制等。
5.鲁棒性设计在双闭环直流调速系统设计中，鲁棒性是一个重要的指标。
通过引入鲁棒性设计方法，可以提高系统对参数扰动和外部干扰的抑制能力。
常用的鲁棒性设计方法包括H∞控制、μ合成控制等。
以上是双闭环直流调速系统设计的一般步骤，具体的设计过程可能因实际应用和控制要求的不同而有所差异。
设计双闭环直流调速系统需要深入了解电机的特性和系统的控制需求，综合运用控制理论和工程方法，通过模拟仿真和实验验证来不断调整和优化控制参数，以实现系统的高性能调速控制。
双闭环直流调速系统的设计与仿真实验报告
双闭环直流调速系统的设计与仿真实验报告一、系统结构设计双闭环直流调速系统由两个闭环控制组成，分别是速度子环和电流子环。
速度子环负责监测电机的转速，并根据设定值与实际转速的误差，输出电流指令给电流子环。
电流子环负责监测电机的电流，并根据电流指令与实际电流的误差，输出电压指令给电机驱动器，实现对电机转速的精确控制。
二、参数选择在进行双闭环直流调速系统的设计之前，需选择合适的控制参数。
根据实际的电机参数和转速要求，确定速度环和电流环的比例增益和积分时间常数等参数。
同时，还需根据电机的动态特性和负载特性，选取合适的速度和电流传感器。
三、控制策略速度子环采用PID控制器，通过计算速度误差、积分误差和微分误差，生成电流指令，并传递给电流子环。
电流子环也采用PID控制器，通过计算电流误差、积分误差和微分误差，生成电压指令，并输出给电机驱动器。
四、仿真实验为了验证双闭环直流调速系统的性能，进行了仿真实验。
首先，通过Matlab/Simulink建立双闭环直流调速系统的模型，并设置不同转速和负载条件，对系统进行仿真。
然后，通过调整控制参数，观察系统响应速度、稳定性和抗干扰性等指标的变化。
五、仿真结果分析根据仿真实验的结果可以看出，双闭环直流调速系统能够实现对电机转速的精确控制。
当系统负载发生变化时，速度子环能够快速调整电流指令，使电机转速保持稳定。
同时，电流子环能够根据速度子环的电流指令，快速调整电压指令，以满足实际转速的要求。
此外，通过调整控制参数，可以改善系统的响应速度和稳定性。
六、总结双闭环直流调速系统是一种高精度的电机调速方案，通过双重反馈控制实现对电机转速的精确控制。
本文介绍了该系统的设计与仿真实验，包括系统结构设计、参数选择、控制策略及仿真结果等。
仿真实验结果表明，双闭环直流调速系统具有良好的控制性能，能够满足实际转速的要求。
双闭环调速系统课程设计
双闭环调速系统课程设计一、课程目标知识目标：1. 学生能理解双闭环调速系统的基本原理和组成部分；2. 学生能掌握双闭环调速系统中速度环和电流环的工作原理及其相互关系；3. 学生能了解双闭环调速系统在工业生产中的应用。
技能目标：1. 学生能运用所学知识，分析并设计简单的双闭环调速系统；2. 学生能通过实际操作，完成双闭环调速系统的调试和优化；3. 学生能运用相关软件或工具，对双闭环调速系统进行仿真和分析。
情感态度价值观目标：1. 学生对双闭环调速系统产生兴趣，培养主动学习和探究的精神；2. 学生认识到双闭环调速系统在工程技术领域的重要性，增强对相关职业的认同感；3. 学生在团队协作中，培养沟通、合作和解决问题的能力。
课程性质：本课程为电气工程及其自动化专业核心课程，旨在使学生掌握双闭环调速系统的基本原理和设计方法。
学生特点：学生具备一定的电路基础和自动控制理论，具有较强的动手能力和探究精神。
教学要求：结合理论教学和实践操作，注重培养学生的实际应用能力和创新意识。
通过分解课程目标为具体学习成果，使学生在掌握知识的同时，提高技能和情感态度价值观。
后续教学设计和评估将以此为基础，确保课程目标的实现。
二、教学内容1. 双闭环调速系统基本原理- 介绍双闭环调速系统的定义、分类及其在工业生产中的应用；- 分析双闭环调速系统的结构及工作原理。
2. 速度环和电流环的工作原理- 详细讲解速度环和电流环的组成、功能及相互关系；- 分析速度环和电流环的参数整定方法及其对系统性能的影响。
3. 双闭环调速系统设计- 介绍双闭环调速系统的设计步骤和方法；- 结合实际案例，分析并设计双闭环调速系统。
4. 双闭环调速系统的调试与优化- 讲解双闭环调速系统调试的原理和方法；- 介绍优化双闭环调速系统性能的途径。
5. 双闭环调速系统的仿真与分析- 介绍常用仿真软件及其在双闭环调速系统中的应用；- 结合实际案例，进行双闭环调速系统的仿真分析。
双闭环直流可逆调速系统设计
双闭环直流可逆调速系统设计
一、实现双闭环直流可逆调速系统的基本原理
双闭环直流可逆调速系统是一种复杂的控制系统，通过控制电机转速
调整和调节，可以实现直流可逆调速系统的功能。
它的工作原理是：当电
机的转速发生变化时，运用程序控制器调整反馈信号。
在反馈信号中，检
测电机转速，并将其作为参考，经过放大器检测调节，将放大器调节的参
数输入给程序控制器，然后根据给定的转速和调节参数，程序控制器根据
相关的算法，调节步进电机的每一步的转速，实现当电机转速发生变化时，程序控制器控制电机转速。
二、双闭环直流可逆调速系统的组成
1.输入信号源：输入信号源主要有可逆调节信号和程序控制参数信号，两者同时作用，确定电机控制的转速范围和精度要求，从而保证可逆调速
系统的精度。
2.程序控制器：程序控制器是可逆调速系统的核心，它根据输入的控
制信号，控制反馈电路，实时获取电机的转速参数，根据算法，按照程序
控制的调节参数调节步进电机，实现调节目标速度。
转速电流双闭环直流调速系统设计
转速电流双闭环直流调速系统设计一、引言直流调速系统是控制直流电机转速的一种常用方法。
在实际应用中，为了提高系统性能，通常采用双闭环控制结构，即转速环和电流环。
转速环用于控制电机转速，电流环用于控制电机电流。
本文将对转速、电流双闭环直流调速系统进行详细设计。
二、转速环设计转速环的主要功能是通过控制电机的转矩来实现对转速的精确控制。
转速环设计步骤如下：1.系统建模：根据电机的特性曲线和转矩方程，建立电机数学模型。
通常采用转速-电压模型，即Tm=Kt*Ua-Kv*w。
2.设计转速环控制器：选择适当的控制器类型和参数，比如PID控制器。
根据电机数学模型，可以使用根轨迹法、频域法等进行控制器参数设计。
确定控制器增益Kp、Ki和Kd。
3.闭环仿真：使用仿真软件，进行闭环仿真，验证控制器的性能。
4.实际系统调试：将设计好的转速环控制器实施到实际系统中，进行调试和优化。
根据实际情况对控制器参数进行微调。
三、电流环设计电流环的主要功能是控制电机的电流，以确保电机输出的转矩能够满足转速环的要求。
电流环设计步骤如下：1.系统建模：根据电机的特性曲线和电流方程，建立电机数学模型。
通常采用电流-电压模型，即Ia=(Ua-R*Ia-Ke*w)/L。
2.设计电流环控制器：选择适当的控制器类型和参数，比如PID控制器。
根据电机数学模型，可以使用根轨迹法、频域法等进行控制器参数设计。
确定控制器增益Kp、Ki和Kd。
3.闭环仿真：使用仿真软件，进行闭环仿真，验证控制器的性能。
4.实际系统调试：将设计好的电流环控制器实施到实际系统中，进行调试和优化。
根据实际情况对控制器参数进行微调。
四、双闭环控制系统设计在转速环和电流环都设计好的基础上，将两个闭环控制器连接起来，形成双闭环控制系统。
具体步骤如下：1.控制系统结构设计：将电流环置于转速环的前端，形成串级控制结构。
2.系统建模：将转速环和电流环的数学模型进行串联，建立双闭环控制系统的数学模型。
晶闸管双闭环直流调速系统设计
晶闸管双闭环直流调速系统设计引言：直流调速系统广泛应用于电机控制领域，其中晶闸管双闭环直流调速系统具有较好的性能和可靠性。
本文将介绍晶闸管双闭环直流调速系统的设计原理和步骤，并分析其性能和可行性。
一、系统设计原理：晶闸管双闭环直流调速系统由速度环和电流环组成。
其中速度环通过测量电机转速与期望速度之间的误差并反馈控制，通过调整电机的输入电压来改变电机的转速。
电流环通过测量电机输出电流与期望电流之间的误差并反馈控制，通过调整晶闸管的导通角来改变电机的输出电流。
速度环和电流环通过PID控制器进行控制，实现闭环控制。
二、系统设计步骤：1.确定系统参数：包括电机参数、电压参数、电流参数和速度参数等。
根据实际情况选择合适的参数值。
2.设计速度环：首先选择合适的速度传感器进行速度测量，如光电编码器或霍尔元件。
然后根据测量值与期望速度之间的误差计算PID控制器的输出值，进一步控制电机的输入电压。
3.设计电流环：选择合适的电流传感器进行电流测量，如电流互感器或霍尔元件。
根据测量值与期望电流之间的误差计算PID控制器的输出值，进一步控制晶闸管的导通角。
4.设计反馈回路：将测量到的速度和电流信号经过滤波器进行滤波处理，减小干扰。
然后将滤波后的信号输入到PID控制器，计算控制器的输出值。
最后将控制器的输出值经过扩大器进行放大，最终作为输入信号驱动电机。
5.系统仿真和优化：使用MATLAB等仿真软件进行系统仿真，分析系统的性能和稳定性。
根据仿真结果，调整控制参数和系统结构，优化系统性能。
三、系统性能和可行性分析：晶闸管双闭环直流调速系统具有较好的稳态和动态性能。
速度环能够实现对电机速度的精确控制，适应不同负载的要求。
电流环能够实现对电机输出电流的精确控制，保证电机的安全运行。
经过优化设计的系统具有较快的响应速度、较小的超调量和较好的稳定性。
总结：本文介绍了晶闸管双闭环直流调速系统的设计原理和步骤，并分析了其性能和可行性。
双闭环直流调速系统(课程设计)
4•仿真实验95•仿真波形分析13三、心得体会14四、参考文献161•课题研究的意义从七十年代开始，由于晶闸管直流调速系统的高效、无噪音和快速响应等优点而得到广泛应用。
双闭环直流调速系统就是一个典型的系统，该系统一般含晶闸管可控整流主电路、移相控制电路、转速电流双闭环调速控制电路、以及缺相和过流保护电路等。
直流调速是现代电力拖动自动控制系统中发展较早的技术。
就目前而言，直流调速系统仍然是自动调速系统的主要形式，在许多工业部门，如轧钢、矿山采掘、纺织、造纸等需要高性能调速的场合得到广泛的应用。
且直流电动机具有良好的起、制动性能，宜于在大范围内平滑调速，在许多需要调速和快速正反向的电力拖动领域中得到了广泛的应用。
由于直流拖动控制系统在理论上和实践上都比较成熟，而且从控制的角度来看，它又是交流拖动控制系统的基础。
所以加深直流电机控制原理理解有很重要的意义。
2•课题研究的背景电力电子技术是电机控制技术发展的最重要的助推器，电力电机技术的迅猛发展，促使了电机控制技术水平有了突破性的提高。
从20世纪60年代第一代电力电子器件-晶闸管(SCR)发明至今，已经历了第二代有自关断能力的电力电子器件-GTR、GTO、MOSFET，第三代复合场控器件-IGBT、MCT等，如今正蓬勃发展的第四代产品-功率集成电路(PIC)。
每一代的电力电子元件也未停顿，多年来其结构、工艺不断改进，性能有了飞速提高,在不同应用领域它们在互相竞争，新的应用不断出现。
同时电机控制技术的发展得力于微电子技术、电力电子技术、传感器技术、永磁材料技术、自动控制技术和微机应用技术的最新发展成就。
正是这些技术的进步使电动机控制技术在近二十多年内发生了天翻地覆的变化。
(3-16) 取：(3-17) ◎i=4.3%<5%，满足课题所给要求。
3.3速度调节器设计电流环等效时间常数1/K。
取KT乙=0.5,贝IJ：1二2X0.0067二0.0134K(3-15)转速滤波时间常数T on。
双闭环直流电机调速系统设计
双闭环直流电机调速系统设计在今天的科技世界里，电机就像是家里的“万能小助手”，无处不在。
你想想，电风扇、洗衣机、甚至小汽车，都少不了它们的身影。
而双闭环直流电机调速系统就是这个小助手的“智囊团”，让它在各种环境中游刃有余，真是个神奇的存在。
今天，我们就来聊聊这个系统是怎么工作的，听起来是不是有点高大上？别担心，咱们用通俗易懂的语言来探讨，让你在闲聊中也能装装逼！1. 什么是双闭环控制？1.1 直流电机的基本知识直流电机，这东西其实就是通过直流电来转动的电机，简单说，就是通过电流来产生磁场，让电机的轴子转动起来。
想象一下，你在玩一辆遥控小车，控制它的速度和方向，其实和电机的工作原理类似。
电流大了，小车跑得快；电流小了，小车就慢了。
是不是很简单？不过，要把这个电机调得又快又稳，就得靠我们的双闭环系统了。
1.2 双闭环系统的工作原理双闭环控制，顾名思义，分为两个环，一个是速度环，一个是电流环。
速度环就像是你的眼睛，时刻盯着电机的转速，确保它不会跑偏。
而电流环就像是你的手，及时调整电机所需的电流，让它在需要的时候有充足的动力。
就好比你骑自行车，风一吹，你得用力蹬脚踏，让车子稳稳前行，这就是速度和电流的配合。
两者相辅相成，形成了一个良性的循环，确保电机在各种负载下都能稳定工作。
2. 设计双闭环系统的重要性2.1 提高系统性能你想啊，电机如果没有双闭环控制，开得快的时候，可能转速就飙到天上，没法控制；慢的时候，又感觉力不从心。
这就像你打球，想要扣篮却被卡在了框下，真是让人心急火燎！而有了双闭环系统，电机就能在不同的环境中保持稳定的转速，性能大大提升。
无论是重载还是轻载，电机都能游刃有余，根本不在话下。
2.2 降低能耗再来谈谈能耗的问题。
我们都知道，能源危机可是个大麻烦。
双闭环系统能够通过实时监测和调节，确保电机在最优状态下运行，从而降低能耗。
想象一下，省电就像是在家里随便找零花钱，谁不乐意呢？通过科学合理的控制，电机就能用更少的电，做更多的事，真是一举两得！3. 实际应用案例3.1 工业自动化说到双闭环系统的实际应用，那可真是多得数不过来。
12 2.5 双闭环调速系统的设计
1、电流环的等效闭环传递函数
电流环经简化后可视作转速环中的一个环节，其闭环传递函数 KI s(T∑ i s + 1) I d ( s) 1 = = Wcli ( s ) = * KI T∑ i 2 1 U i ( s) / β 1+ s + s +1 s(T∑ i s + 1) K I KI 忽略高次项， Wcli ( s ) ≈
解： （1）PI调节器的传递函数为 τ s +1 WPI ( s) = K pi 1 τ 1s 取τ 1 = T1 = 0.4s 令 T = T2 + T3 + T4 = 0.08 + 0.015 + 0.005 = 0.1s 校正为典I系统时，系统的开环传递函数
K pi K1 K W ( s) = = τ 1s Ts + 1 s (Ts + 1)
when h = 4, ωc = 31.25s −1 when h = 5, ωc = 30s −1 when h = 10, ωc = 27.5s −1
所以，能用PID调节器将系统校正为典II系统。
SP2 已知双闭环调速系统如图，电动机额定数据如下：3kW， 220V，17.5A，1500r/min，Ra=1.25 Ω，采用V-M系统，整流 装置内阻Rrec=1.3Ω ，平波电抗器电阻RL=0.3 Ω，主电路总电 感L=200mH， GD2= 3.53N·m2。ACR、ASR均选择PI调节器， Unm*=10V， Uim*=8V。Idbl=2.1IN，Idcr=2IN ，转速反馈滤波 时间常数0.01s，电流反馈滤波时间常数0.002s，Ts=0.0017s。 电流环按典I系统设计，取KT=0.5，转速换按典II系统设计， 取h=5，计算退饱和超调量 。（不需校验）
双闭环调速课程设计
双闭环调速课程设计一、课程目标知识目标：1. 学生能理解双闭环调速系统的基本原理，掌握其组成部分及功能。
2. 学生能掌握双闭环调速系统中速度闭环和电流闭环的工作原理及其相互关系。
3. 学生能运用所学知识分析双闭环调速系统的性能，并对其进行优化。
技能目标：1. 学生能通过实际操作，搭建简单的双闭环调速系统，并对其进行调试。
2. 学生能运用相关软件（如MATLAB/Simulink）对双闭环调速系统进行仿真分析。
3. 学生能运用所学知识解决实际工程中与双闭环调速相关的问题。
情感态度价值观目标：1. 培养学生对电气工程及自动化领域的兴趣，激发他们的学习热情。
2. 培养学生具备团队合作意识，提高他们在实际工程中的沟通与协作能力。
3. 培养学生严谨的科学态度，使他们认识到技术在现代社会中的重要作用。
课程性质：本课程为电气工程及其自动化专业的一门专业课程，旨在让学生掌握双闭环调速系统的原理及其在实际工程中的应用。
学生特点：学生已具备一定的电路分析、自动控制理论基础，具有一定的动手能力和问题解决能力。
教学要求：结合课程性质、学生特点，将课程目标分解为具体的学习成果，注重理论与实践相结合，提高学生的实际操作能力和创新能力。
在教学过程中，关注学生的个体差异，引导他们主动探究，培养他们解决问题的能力。
同时，注重培养学生的团队合作意识和科学态度。
二、教学内容1. 双闭环调速系统概述：介绍双闭环调速系统的基本概念、发展历程、应用领域及发展趋势。
教材章节：第一章2. 双闭环调速系统原理：讲解速度闭环和电流闭环的工作原理、参数设置及相互关系。
教材章节：第二章3. 双闭环调速系统性能分析：分析双闭环调速系统的稳态性能、动态性能及其影响因素。
教材章节：第三章4. 双闭环调速系统设计：介绍双闭环调速系统的设计方法、步骤和注意事项。
教材章节：第四章5. 双闭环调速系统仿真与实验：运用MATLAB/Simulink软件进行双闭环调速系统的仿真分析，以及实际操作搭建和调试双闭环调速系统。
直流双闭环调速系统设计与仿真
直流双闭环调速系统设计与仿真一、直流双闭环调速系统的基本原理电流环用于控制电机的电流，通过测量电机的电流反馈信号与给定的电流信号进行比较，得到误差信号，然后经过PID控制器计算控制信号，最后通过逆变器输出给电机控制电流。
二、直流双闭环调速系统的设计1.确定系统参数：包括电机的转矩常数，转矩惯量，电感，电阻等参数。
2.设计速度环控制器：根据转速信号和转速误差信号，设计速度环控制器的传递函数。
可以选择PID控制器，也可以选择其他类型的控制器。
3.设计电流环控制器：根据电流信号和电流误差信号，设计电流环控制器的传递函数。
同样可以选择PID控制器或其他类型的控制器。
4.进行系统仿真：将设计好的速度环和电流环控制器加入电机模型，进行系统仿真。
通过调整控制器参数，观察系统的响应特性，可以优化系统性能。
5.调整控制参数：根据仿真结果，调整控制器的参数，使系统响应更加快速、稳定。
三、直流双闭环调速系统的仿真1.定义系统模型：建立直流电机的状态方程，包括速度环和电流环的动态方程。
2.设定系统初始条件和输入信号：设置电机的初始状态和给定的转速信号以及电流信号。
3.选择控制器类型和参数：根据设计要求，选择控制器类型和参数。
可以选择PID控制器，并根据调试经验选择合适的参数。
4.搭建控制系统模型：将速度环和电流环的控制器模型和电机模型连接在一起，构建闭环控制系统模型。
5.进行系统仿真：利用MATLAB或其他仿真软件进行系统仿真，根据给定的转速信号和电流信号，观察系统的响应特性。
四、直流双闭环调速系统的优化1.参数调整：根据仿真结果，调整控制器的参数，使系统的性能得到优化。
可以通过试探法或自适应调节方法进行参数调整。
2.饱和处理：考虑到电机的饱和特性，可以在控制器中添加饱和处理模块，以提高系统的稳定性和抗干扰能力。
3.鲁棒性设计：考虑到系统参数的不确定性，可以采用鲁棒控制方法，提高系统的鲁棒性能。
4.死区补偿：在电机控制中常常会出现死区现象，可以在控制器中添加死区补偿模块，以减小死区对系统性能的影响。
pwm直流双闭环调速系统设计
PWM直流双闭环调速系统设计引言PWM（Pulse Width Modulation）直流双闭环调速系统是一种常用于电动机调速的控制系统。
在许多应用中，需要对电动机的速度进行精确控制，以满足不同的工作需求。
PWM直流双闭环调速系统通过不断调整电动机输入电压的占空比，使电动机保持稳定的转速，具有快速响应、良好的稳定性和较大的负载适应能力等优点。
本文将介绍PWM直流双闭环调速系统的设计原理、硬件电路和控制算法，并提供代码示例和性能分析。
设计原理闭环控制系统PWM直流双闭环调速系统由两个闭环控制回路组成：速度闭环和电流闭环。
速度闭环通过反馈电动机的实际转速来调整电动机输入电压，以使其达到期望转速。
电流闭环通过反馈电动机的实际电流来调整PWM信号的占空比，以使电动机输出的扭矩与负载要求相匹配。
速度闭环控制速度闭环控制由速度传感器、比例积分控制器和电动机驱动器组成。
速度传感器通常采用编码器或霍尔传感器来测量电动机转速，并将其转换为电压信号。
比例积分控制器根据速度误差和积分误差来计算控制器输出，并将其输入给电动机驱动器。
电流闭环控制电流闭环控制由电流传感器、比例积分控制器和PWM模块组成。
电流传感器用于测量电动机的电流，并将其转换为电压信号。
比例积分控制器计算电流误差和积分误差，并生成控制器输出，将其输入给PWM模块。
硬件电路设计PWM直流双闭环调速系统的硬件电路设计包括电源模块、电流传感器、速度传感器、比例积分控制器、PWM模块和电动机驱动器等。
电源模块电源模块用于提供系统所需的直流电压。
它可以采用稳压稳流电路来稳定输出电压和电流。
电流传感器电流传感器用于测量电动机的电流。
常用的电流传感器包括霍尔传感器和电阻传感器。
它将电动机的电流转换为电压信号，并输入给比例积分控制器。
速度传感器速度传感器用于测量电动机的转速。
常用的速度传感器有编码器、霍尔传感器和光电传感器等。
比例积分控制器比例积分控制器是PWM直流双闭环调速系统的核心控制模块。
双闭环直流电机不可逆调速系统设计
双闭环直流电机不可逆调速系统设计
一、系统介绍
双闭环直流电机不可逆调速系统是一种应用直流电动机的调速系统，该系统具有对电机转速的精确控制和安全性高的特点，一般用于低速的直流电机。
双闭环调速系统通常由电动机控制器、电动机和负载2个部分组成，分别实现电机输出扭矩控制、电流控制和转速控制，从而达到电机的调速控制。
二、系统原理
双闭环调速系统由2个调节及控制部分组成，分别是闭环电流控制系统和闭环转速控制系统，两部分互为补偿，实现了转速的精确控制。
闭环电流控制系统：围绕反馈信号monitor电流大小，调整输入指令电流，控制电机输出的扭矩，从而恒定电流，提升电机的输出功率。
闭环转速控制系统：利用信号反馈给出的电机转速参数，实时调整参考转速信号，控制功率输出，实现精确调速，提升电机的输出转速。
三、系统可靠性
随着双闭环调速系统的发展，它的可靠性也得到了极大的提高，它围绕着两个闭环模式，实现了安全性和稳定性的控制：
（1）输出电流闭环控制：可以精确控制输出电流，使电机的输出功率稳定，进而实现转速的控制；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运动控制课程设计双闭环直流调速系统设计学院自动化科学与工程学院专业 www学生姓名 www学生学号 ww指导教师许玉格提交日期 2013 年 9 月 4 日目录一、设计任务 (3)1.1课程设计目的 (3)1.2初始条件 (3)1.3技术指标 (3)1.4设计要求 (3)二、双闭环调速系统设计 (4)2.1双闭环调速系统概述 (4)2.2双闭环调速系统电路原理图 (5)2.3双闭环调速系统动态结构图 (5)2.4设计的基本思路 (6)2.5参数计算 (7)2.7系统Simulink仿真 (10)三、心得体会 (14)四、参考资料 (15)一、设计任务1.1课程设计目的1．联系实际，对双闭环直流电动机调速系统进行综合性设计，加深对所学《自动控制系统》课程的认识和理解，并掌握分析系统的方法。
2．熟悉自动控制系统中元部件及系统参数的计算方法。
3．培养灵活运用所学自动控制理论分析和解决实际系统中出现的各种问题的能力。
4．设计出符合要求的转速、电流双闭环直流调速系统，并通过设计正确掌握工程设计的方法。
5．掌握应用计算机对系统进行仿真的方法。
1.2初始条件1．系统主电路总电阻R=2Ω2．电磁时间常数：T1=0.005s3．机电时间常数：Tm =0.2s4．PWM整流装置：放大系数Ks=4.8, 失控时间Ts=0.4ms5．电流反馈滤波时间常数：Toi=0.0025s，转速率波时间常数：Ton=0.014s6．额定转速时的给定电压：Unm =10V7．转速调节器饱和输出电压Uim=10V1.3技术指标1．该调速系统能进行平滑的速度调节，负载电机不可逆运行，具有较宽的调速范围（D≥20），系统在工作范围内能稳定工作；2．系统静特性良好，无静差；3．动态性能指标：空载启动到额定转速的超调量δn＜9%，电流超调量δi＜4%，调速系统的过渡过程时间（调节时间）ts≤0.1s；4．调速系统中设置有过电压、过电流等保护，并且有制动措施。
1.4设计要求根据题目的技术要求，分析论证并确定主电路的结构型式和闭环调速系统的组成，画出系统组成的原理框图；1．绘制双闭环直流脉宽（PWM）调速控制系统线路图（主电路、控制电路（脉宽调制PWM电路、电压电流检测单元、调节器，驱动电路、检测与故障保护电路））；2．对所设计出的双闭环PWM调速系统仿真实验，并给出仿真结果图；≤0.1s；3．整理设计数据资料，课程设计总结，对本课程设计提出新设想和新建议。
二、双闭环调速系统设计2.1双闭环调速系统概述在许多应用场合，为了充分发挥生产机械的效能，提高生产率，速度控制系统经常处于起动、制动、反转以及突加负载等过渡过程中。
所以要求速度控制系统有较好的动态性能。
对高性能、静态的速度控制系统的要求是具有快速跟随特性（起制性）、较好的抗干扰性和高可靠性（可瞬态过载但不过电流）。
因此引入了转速、电流双闭环调速体统。
转速负反馈和比例积分调节器的单闭环调速系统能够保证系统在稳定的条件下实现转速无静差调节。
但是该控制系统也有自身的缺点，比如要求快速启动、突加负载动态速降等。
这种单闭环控制系统就难以满足要求。
这是因为在单闭环调速系统中尚不能按需要来控制动态过程的电流和转速。
为解决这一矛盾，在上一章中又讲述了电流截止负反馈环节，它与转速负反馈调速系统结合在一起，可以专门用来控制电流。
从工作原理上分析，它只能是在超过临界电流值以后，才能靠强烈的负反馈作用限制电流的冲击，由于电流截止负反馈只能限制最大电流，电机转矩也随电流的减小而下降，使启动加速过程变慢，启动的时间也比较长（长），带电流截止负反馈单闭环调速系统启）所示。
动过程的波形，如图在工业生产中，如龙门刨床、可逆轧钢机等要求经常正反转运行的调速系统，为了提高生产效率和加工质量，要求大量缩短其过渡过程的时间小。
为了能实现在允许条件下最快启动，依照反馈控制规律，经论证与实践，采用转速、电流双闭环调速系统就能达到上述要求。
2.2双闭环调速系统电路原理图图2－1为转速、电流双闭环调速系统的原理图。
图中两个调节器ASR和ACR 分别为转速调节器和电流调节器，二者串级连接，即把转速调节器的输出作为电流调节器的输入，再用电流调节器的输出去控制晶闸管整流器的触发装置。
电流环在内，称之为内环；转速环在外，称之为外环。
两个调节器输出都带有限幅，ASR的输出限幅什Uim决定了电流调节器ACR的给定电压最大值Uim ，对就电机的最大电流；电流调节器ACR输出限幅电压Ucm限制了整流器输出最大电压值，限最小触发角α。
图2－1 双闭环调速系统电路原理图2.3双闭环调速系统动态结构图双闭环调速系统的动态结构如图2－2所示，由于电流检测信号中常含有交流分量，须加低通滤波，其滤波时间常数Toi按需要选定。
滤波环节可以抑制反馈信号中的交流分量，但同时也给反馈信号带来了延滞。
为了平衡这一延滞作用，在给定信号通道中加入一个相同时间常数的惯性环节，称作给定滤波环节。
其作用是：让给定信号和反馈信号经过同样的延滞，使二者在时间上得到恰当的配合，从而带来设计上的方便。
由测速发电机得到的转速反馈电压含有电机的换向纹波，因此也需要滤波，滤波时间常数用T on 表示。
根据和电流环一样的道理，在转速给定通道中也配上时间常数为T on 的给定滤波环节。
图2－2双闭环调速系统的动态结构图T oi —电流反馈滤波时间常数T on —转速反馈滤波时间常数2.4设计的基本思路转速、电流双闭环调速系统属于多环控制系统。
对电流双闭环调速系统而言，先从内环（即电流环）出发，根据电流控制要求，确定把电流环校正为那种典型系统。
按照调节对象选择调节器及其参数。
设计完电流环环节之后，把它等效成一个小惯性环节，作为转速环的一个组成部分。
然后用同样的方法进行转速环的设计，每个环的设计都是把该环校正为一个典型系统，以获得预期的性能指标。
目前的V-M 调速系统多为带电流内环的速度控制系统。
电路中，直接提供的是三相交流380V 电源，而直流电机的供电需要三相直流电， 因此要进行整流，本设计采用三相桥式整流电路将三相交流电源变成三相直流电源，最后达到要求把电源提供给直流电动机。
如下图设计的总框架。
系统设计总框架2.5参数计算 1.有关参数的计算a) 根据电动机的电势常数Ce=(220-0.18*1000)/37=1.08Ω b) 三相桥式晶闸管整流装置的滞后时间s mfT S 0017.05062121=⨯⨯==c) 电流反馈系数β设最大允许电流N dm I I 25.1=，则电流反馈系数为A V I U dm im /216.03725.110≈⨯==β d) 转速反馈系数α⋅⋅⋅===-min 01.01000101r V n U N nm α2.电流环的设计 a) 电流环小时间常数b) ②电流调节器结构选择按典Ⅰ系统设计，且选用PI 调节器，其传递函数为c) 确定电流调节器参数 ACR 超前时间常数电流环开环放大系数K：按照二阶“最佳”系统设计，取I从而，ACR的比例系数为d)检验近似条件电流环截止频率：晶闸管装置传递函数近似条件满足近似条件小时间常数近似条件满足近似条件忽略反电动势对电流环影响的条件满足近似条件e)计算调节器电阻和电容按所用运算放大器取，则由有由得取表典型Ⅰ型系统参数与动态跟随性能指标的关系3.转速环的设计a)转速环小时间常数b)选择转速调节器结构根据稳态、动态性能指标的要求，应按典Ⅱ系统设计转速环，为此应选用PI调节器，其传递函数为c)选择转速调节器参数为了使转速环的跟随性能和抗扰性能都较好，应采用准则选择参数，且取h=5，因此ASR的超前时间常数为转速环开环放大系数为从而，转速调节器比例系数为d)检验近似条件转速环截止频率电流环传递函数简化条件而满足近似条件。
小时间常数近似处理条件满足近似条件。
e)计算转速调节器电阻和电容取输入电阻，则f) 核校转速超调量 因为当h=5时 而 所以可见所设计的系统能满足设计要求。
2.7系统Simulink 仿真双闭环直流电动机调速系统多为带电流内环的转速控制系统，该系统增加了电流，转速反馈滤波环节，以抑制反馈信号中的交流分量，同时在转速、电流给定信号通道中加入两个给定滤波器，其时间常数与相应反馈滤波环节的时间常数相等，以平衡反馈滤波环节给转速、电流反馈信号带来的延滞。
