欧姆定律知识点(大全)经典
【物理】欧姆定律知识点(大全)经典
【物理】欧姆定律知识点(大全)经典一、欧姆定律选择题1．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大【答案】 C【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。
故答案为：C。
【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化.2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．4．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．5．在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，电路正常工作。
[全]中考物理“欧姆定律”必考知识点大全
![[全]中考物理“欧姆定律”必考知识点大全](https://img.taocdn.com/s3/m/74a30a52ec3a87c24128c483.png)
中考物理“欧姆定律”必考知识点大全（一）知识框架（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系2、电流与电阻的关系3、在探究“电流与电压、电阻”关系的实验中滑动变阻器的作用作用：改变电路中电流的大小；改变R两端的电压大小；保护电路，使电路中的电流不至于过高。
注意事项：连接电路时开关应断开；在闭合开关前，应将滑动变阻器的滑片调到电阻值最大的位置；电压表和电流表应该选择合适的量程。
运用数形结合思想分析电流与电压、电阻之间的关系：利用图像来表示一个物理量随另一个物理量的变化情况，可以直观、形象地表示出物理量的变化规律。
控制变量法该实验中，第一步是保持电阻不变，改变电压，观察电流随电压的变化规律；第二步是保持定值电阻两端的电压不变，改变定值电阻的大小，观察阻值和电流之间的变化规律。
这种方法称为控制变量法。
4、注意该试验中，可能的电路故障常见的故障有：电表无示数、示数偏低、实验数据或结论错误等。
（三）欧姆定律及其应用1、内容I=U/R 变形式：U=IR 或R=U/I描述：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
注意：①该定律中涉及到的电流、电压、电阻是针对同一段导体的或电路的；具有同时性。
②使用该定律时，各物理量的单位必须统一，电压、电阻、电流的单位分别是V、Ω、A。
③该定律只适用于金属导电和液体导电，对气体、半导体导电一般不适用。
④该定律只适用于纯电阻电路。
2、结论（注意前提条件）电阻一定时，通过导体的电流与导体两端的电压成正比电压一定时，通过导体的电流与导体的电阻成反比3、电阻的串、并联（1）串联电路的总电阻等于各串联电阻之和R=R1+R2+……+Rnn个阻值相同的电阻串联，其总电阻为R=nR0把几个电阻串联起来相当于增加了导体的长度，其总电阻一定比每个导体的电阻大。
（2）并联电路的总电阻的倒数等于各并联电阻的倒数之和n个阻值相同的电阻并联，其总电阻为R=R0/n把n个电阻并联起来，相当于增加了导体的横截面积，其总电阻比每一个导体的都要小。
欧姆定律知识点
一、电阻上的电流跟两端电压的关系当电阻一定时，导体中的电流跟导体两端的电压成正比。
当电压一定时，导体的电流跟导体的电阻成反比。
二、欧姆定律及其应用1、欧姆定律内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（德国物理学家欧姆）公式： I = U R R=UIU=IRU ——电压——伏特（V ）；R ——电阻——欧姆（Ω）；I ——电流——安培（A ） 使用欧姆定律时需注意：R=UI不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。
因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。
人们只能是利用这一公式来测量计算导体的电阻而已。
导学练习11、在电阻一定时，导体中的电流跟这段导体两端的电压成 ，在 电压不变 的情况下，导体中的电流跟导体的电阻成 。
把以上实验结果综合起来得出结论，即为欧姆定律。
2、欧姆定律的公式是： 。
在公式中 U 表示 ，单位是 ; R 表示 ，单位是 ; I 表示 ，单位是 。
3、欧姆定律中各物理量的单位必须统一为国际单位。
即I 的单位是 ，U 的单位是 ，R 的单位是 。
4、欧姆定律应用： （ 1）公式变形同学们把欧姆定律的表达式变形一下会得到哪些式子，分别有什么作用：I = （已知 、 求 ） R = （已知 、 求 ） U = （已知 、 求 ）5、有一种指示灯，电阻为6.3Ω，通过的电流为0.45A 时才正常发光。
要使其正常发光，应加多大的电压？6、某实验中测得一个未知电阻的电压为4.8V ，流过的电流是320mA ，求该电阻的阻值。
7、关于公式R=U/I，下列说法正确的是（）A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与导体两端的电压和通过导体的电流都无关8．一个定值电阻R两端电压从5V增大到10V，通过电阻R的电流增大了0.2A，则该电阻的阻值为（）A、25ΩB、50ΩC、12.5Ω D 、100Ω9、有一条电阻线，在其两端加1 V电压时，测得电阻值为O．5 Ω，如果在其两端加10 V 的电压，它的电阻为( )。
最新欧姆定律知识点(大全)经典

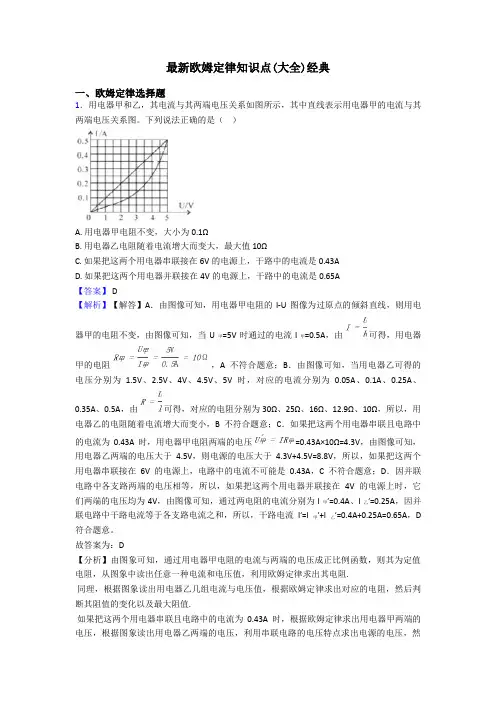

最新欧姆定律知识点(大全)经典一、欧姆定律选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。
下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A【答案】 D【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为 1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压 =0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D 符合题意。
故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后判断其阻值的变化以及最大阻值.如果把这两个用电器串联且电路中的电流为0.43A时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较判断.如果把这两个用电器并联接在4V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出干路电流.2．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．3．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A. I2=I1、U2＜U1B. I2＞I1、U2=U1C. I2＞I1、U2＞U1D. I2＜I1、U2＜U1【答案】C【解析】【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确．故选C．【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．4．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（）A. 若把它们并联在4V电路中，乙灯正常发光B. 若把它们并联在4V电路中，甲灯比乙灯亮C. 若把它们串联在10V电路中，两灯都可以正常发光D. 若把它们串联在10V电路中，甲灯比乙灯亮【答案】 B【解析】【解答】解：由P＝UI可得，两灯泡的额定电流分别为：I甲＝＝＝0.5A，I乙＝＝＝0.5A，由I＝可得，两灯泡的电阻分别为：R甲＝＝＝12Ω，R乙＝＝＝8Ω。
第十七章 欧姆定律(知识点归纳)
第十七章欧姆定律§17.1 电流I与电压U和电阻R的关系1、探究：电流I跟电压U的关系（1）控制的变量：定值电阻的阻值（2）滑动变阻器的作用：改变定值电阻的电压（3）结论：当电阻一定时，流过导体的电流跟导体的电压成正比。
2、探究：电流I跟电阻R的关系（1）控制的变量：定值电阻的电压（2）滑动变阻器的作用：保持定值电阻的电压不变（3）结论：当电压一定时，流过导体的电流跟导体的电阻成反比。
3、注意事项：（1）连接电路时，开关要断开；（2）闭合开关时，滑动变阻器要处于阻值最大处，这样做是为了保护电路；（3）当不清楚电路中的电流、电压时，可采取试触的方法。
§17.2和§17.4 欧姆定律及其应用1、欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
公式：UIR=变形公式及其物理意义：URI=表示：导体的电阻R，从数值上等于导体两端的电压U跟流过导体的电流I的比值。
（但电阻R跟电压U、电流I无关，只与长度、材料及横截面积有关）U I R=⋅表示：导体两端的电压U，从数值上等于流过导体的电流I跟导体的电阻R的乘积。
2、串、并联电路中电流I、电压U、电阻R的特点：22RR+:R R注：串联总电阻比任一个分电阻的阻值都要大（即：越串越大）；并联总电阻比任一个分电阻的阻值都要小（即：越并越小）；§17.3 电阻的测量伏安法测量定值电阻的阻值．．．．．．．与灯泡的阻值．．．．．的异同故障分析。
九年级物理欧姆定律知识点
欧姆定律一、电压U一电压的作用1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流..电源是提供电压的装置..2．电路中获得持续电流的条件：①电路中有电源或电路两端有电压；②电路是连通的..注：说电压时;要说“某某”两端的电压;说电流时;要说通过“某某”的电流..3．在理解电流、电压的概念时;通过观察水流、水压的模拟实验帮助我们认识问题;这里使用了科学研究方法“类比法”类比是指由一类事物所具有的属性;可以推出与其类似事物也具有这种属性的思考和处理问题的方法二电压的单位1．国际单位：伏特V 常用单位：千伏kV 、毫伏mV 、微伏μV换算关系：1Kv＝103V 1V＝103mV 1mV＝103μV2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V 人体的安全电压不高于36V三电压测量：1．仪器：电压表;符号：错误!2．量程和分度值: 电压表有三个接线柱;两个量程．使用“-”和“3”两个接线柱时;量程是0～3 V;分度值“0.1 V”；使用“-”和“15”两个接线柱时;量程是0～15 V;分度值“0.5 V”．大量程是小量程的5倍;大分度值也是小分度值的5倍; 指针位置相同;则示数也是5倍关系3．使用规则：两要、一不①电压表要并联在电路中..②电流要从电压表的“正接线柱”流入;“负接线柱”流出..否则指针会反偏..③被测电压不要超过电压表的最大量程..Ⅰ危害：被测电压超过电压表的最大量程时;不仅测不出电压值;电压表的指针还会被打弯甚至烧坏电压表..Ⅱ选择量程：实验室用电压表有两个量程;0～3V和0～15V..测量时;先选大量程;用开关试触;若被测电压在3V—15V可直接测量;若被测电压小于3V则换用0～3V量程;若被测电压大于15V则换用更大量程的电压表..调零；读数时看清量程和分度值；正接线柱流入;负接线柱流出；不能超过量程..五利用电流表、电压表判断电路故障1．电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路;“电压表无示数”表明无电流通过电压表;则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路..2．电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过;“电流表无示数”说明没有或几乎没有电流流过电流表;则故障原因可能是：①电流表短路；②和电压表并联的用电器开路;此时电流表所在电路中串联了大电阻电压表内阻使电流太小;电流表无明显示数..3．电流表电压表均无示数“两表均无示数”表明无电流通过两表可能是：①两表同时短路外；②最大的可能是主电路断路导致无电流..记住：在故障题里;电压表哪里有示数;哪里就断开二、串、并联电路电压的规律一探究串联电路中电压的规律1提出问题：2猜想假设：3设计实验：分别把电压表连在甲、乙、丙所示电路中的AB两点、BC两点、AC两点;三次测量的电路图如下：通过电压表测出电压值; 填入表格.换上另外两个不同规格小灯泡;再次测量;重复上面的实验步骤.4分析和论证：通过对实验数据的分析可以得出结论：用公式表示为：U=U1+U2.5得出结论：串联电路的总电压等于各部分电路两端电压之和．U=U1＋U2串压两个分注意事项：①连接实物图时;一定要对照电路图;可以从电源的正极出发;依次经过开关、小灯泡;最后回到电源的负极;电压表要最后并联到所测电路的两端; 也可以从负极出发; 但也要按顺序连接.②连接实物过程中; 开关一定要处于断开状态. 每次连接完电路;一定要检查无误; 再闭合开关;③电压表要按规则连入电路和读数..④实验中; 每次读数后; 应及时断开开关.⑤如果电压表不够用; 也可只用一只电压表分别测量各电路两端电压.⑥电路连接过程中;为何开关要断开这样做的目的是为了保护电源和电路;防止电路连接错误;使电路短路而造成烧坏电源或电路的危害. 如果开关是断开的; 造成这种危害的可能性将大大减小.⑦对于需要分析实验数据而得出结论的实验; 可以先将需要测量的物理量罗列出来; 然后设计一个表格把实硷中测出的数据填入表格; 并试着将它们分别相加、相减、相乘或相除来找出这些数据之间的关系.⑧为了验证探究结论的普遍性;可进行多次实验. 其目的是为了取多组数据;从而分析归纳;得出一个普遍规律..如本实验中还可多改变几次电源电压和换用不同的小灯泡..二.探究并联电路中电压的规律1提出问题:2猜想假设：3设计实验:分别把电压表接在图中;三次测量的电路图如下:更换小灯泡再进行两次实验;把实验数据填入表格:4分析和论证：通过对实验数据的分析可以得出结论：并联电路中;各支路两端的电压与电源的电压相等; 用代数式表示为U=U1=U2.5得出结论：并联电路各支路两端的电压都相等;且等于总电压电源电压..三探究串、并联电路中电压的规律的实验过程中应注意的问题：1接电路时;开关应断开..2电压表应并联在电路中..3连接电路时应按一定的顺序进行; 先串后并;即从电源正极或负极依电路图将元件逐个连接起来;最后将电压表并联在电路中;并使电流从电压表“+”接线柱流人;从“―”接线柱流出;4接通电路前必须选用电压表的大量程试触手持开关;眼看电压表指针..若发现指针反偏; 则应调换“+”“—”接线柱; 若偏转角度过小; 则改用小量程；若指针超过最大量程; 则要换更大量程的电压表.5读数时要客观、精确、视线与刻度线垂直;读数完毕;应断开开关; 切断电源; 整理好仪器..三、电阻一定义及符号1．定义：电阻表示导体对电流阻碍作用的大小..2．符号：R..二单位1．国际单位：欧姆Ω..规定：如果导体两端的电压是1V;通过导体的电流是1A;这段导体的电阻是1Ω..2．常用单位：千欧KΩ、兆欧MΩ..3．换算：1MΩ=103KΩ1KΩ=103Ω4．了解一些电阻值：手电筒的小灯泡;灯丝的电阻为几欧到十几欧..日常用的白炽灯;灯丝的电阻为几百欧到几千欧..实验室用的铜线;电阻小于百分之几欧..电流表的内阻为零点几欧..电压表的内阻为几千欧左右..三影响因素1．实验原理：在电压不变的情况下;通过电流的变化来研究导体电阻的变化..也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化2．实验方法：控制变量法..所以定论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”..3．结论：导体的电阻是导体本身的一种性质;它的大小决定于导体的材料、长度和横截面积;还与温度有关..4．结论理解：⑴导体电阻的大小由导体本身的材料、长度、横截面积决定..与是否接入电路、与外加电压及通过电流大小等外界因素均无关;所以导体的电阻是导体本身的一种性质..⑵结论可总结成公式R=ρL/S;其中ρ叫电阻率;与导体的材料有关..记住：ρ银<ρ铜<ρ铝;ρ锰铜<ρ镍隔..假如架设一条输电线路;一般选铝导线;因为在相同条件下;铝的电阻小;减小了输电线的电能损失；而且铝导线相对来说价格便宜..四分类1．定值电阻：2．可变电阻变阻器：⑴滑动变阻器：构造：瓷筒、电阻丝、滑片、金属棒、接线柱..变阻原理：通过改变接入电路中的电阻丝的长度来改变电阻..使用方法：选、串、接、调..根据铭牌选择合适的滑动变阻器；串联在电路中；接法：“一上一下”；接入电路前应将电阻调到最大阻值..铭牌：某滑动变阻器标有“50Ω1．5A”字样;50Ω表示该滑动变阻器的最大阻值为50Ω或该滑动变阻器的变阻范围为0～50Ω..1．5A表示该滑动变阻器允许通过的最大电流为1．5A．作用：①通过改变电路中的电阻;逐渐改变电路中的电流和部分电路两端的电压；②保护电路..应用：电位器优缺点：能够逐渐改变连入电路的电阻;但不能表示连入电路的阻值..注意：①滑动变阻器的铭牌;告诉了我们滑片放在两端及中点时;变阻器连入电路的电阻；②分析因变阻器滑片的变化引起的动态电路问题;关键搞清哪段电阻丝连入电路;再分析滑片的滑动导致变阻器的阻值如何变化..⑵电阻箱：分类：旋盘式电阻箱：结构：两个接线柱、旋盘变阻原理：转动旋盘;可以得到0～9999．9Ω之间的任意阻值..读数：各旋盘对应的指示点的示数乘以面板上标记的倍数;然后加在一起;就是接入电路的电阻..插孔式电阻箱：结构：铜块、铜塞;电阻丝..读数：拔出铜塞所对应的电阻丝的阻值相加;就是连入电路的电阻值..优缺点：能表示出连入电路的阻值;但不能够逐渐改变连入电路的电阻..五、电阻上的电流跟两端电压的关系当电阻一定时;导体中的电流跟导体两端的电压成正比..当电压一定时;导体的电流跟导体的电阻成反比..六、欧姆定律及其应用1、欧姆定律内容：导体中的电流;跟导体两端的电压成正比;跟导体的电阻成反比..德国物理学家欧姆公式：I = 错误! R=错误! U=IRU——电压——伏特V；R——电阻——欧姆Ω；I——电流——安培A使用欧姆定律时需注意：R=错误!不能被理解为导体的电阻跟这段导体两端的电压成正比;跟导体中的电流成反比..因为电阻是导体本身的一种性质;它的大小决定于导体的材料、长度、横截面积和温度;其大小跟导体的电流和电压无关..人们只能是利用这一公式来测量计算导体的电阻而已..2、电阻的串联和并联电路规律的比较若有n 个相同的电阻R 0串联;则总电阻为0nR R =；把几个导体串联起来相当于增大了导体的长度;所以总电阻比任何一个串联分电阻都大..nR R R R 111121+⋯++=；若只有两个电阻R 1和R 2并联;则总电阻R 总=错误!；若有n 个相同的电阻R 0并联;则总电阻为nR R 0=；把几个电阻并联起来相当于增加了导体的横截面积;所以并联总电阻比每一个并联分电阻都小.. 分配特点串联电路中;电压的分配与电阻成正比错误!=错误!并联电路中;电流的分配与电阻成反比错误!=错误!电路作用分压分流电路串联、并联中某个电阻阻值增大;则总电阻随着增大；某个电阻阻值减小;则总电阻随着减小.. 七、电阻的测量伏安法测量小灯泡的电阻 实验原理R=错误!实验器材电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器.. 实验电路 实验步骤①按电路图连接实物..②检查无误后闭合开关;使小灯泡发光;记录电压表和电流表的示数;代入公式R=错误!算出小灯泡的电阻..③移动滑动变阻器滑片P的位置;多测几组电压和电流值;根据R=错误!;计算出每次的电阻值;并求出电阻的平均值..实验表格注意事项①接通电源前应将开关处于断开状态;将滑动变阻器的阻值调到最大；②连好电路后要通过试触的方法选择电压表和电流表的量程；③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路..注意：伏阻法;安阻法怎样画图..。
欧姆定律知识点复习
欧姆定律【知识梳理】一、电流跟电压、电阻的关系1、电流跟电压的关系：在电阻一定时，导体中的电流踺段导体两端的电压成正比。
注意：①这里导体中的电流和导体两端的电压都是针对同一导体而言的，不能说一个导体中的电流和另一导体上的电压成正比。
②不能反过来说，电阻一定时，电压跟电流成正比。
这里存在一个逻辑关系的问题，电流、电压都是物体量，有各自和物体，物体量之间存在一定的因果关系，这里的电压是原因，电流是结果，是因为导体两端加了电压，导体中才有电流，不是因为导体中通了电流才加了电压，因果关系不能颠倒。
2、电流跟电阻的关系：在电压一定的情况下，导体中的电流跟导体的电阻成反比。
注意：①电流和电阻是针对同一导体而言的，不能说一个导体的电流与另一个导体的电阻成反比。
②不能反过来说，电压不变时，导体的电阻与通过它的电流成反比。
我们知道电阻是导体本身的一种特性，即使导体中不通电流，它的电阻也不会改变，更不会顺为导体中电流的增大或减小而使它的电阻发生改变。
二、欧姆定律1、内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
2、表达式：I=U/R U表示一段导体两端的电压，单位是伏特（V）；R表示这段导体的电阻，单位是欧姆（Ω）；I表示通过这段导体中的电流，单位是安培（A）。
3、公式的物体意义：欧姆定律的公式I=U/R表示加在导体两端的电压增大几倍，导体中的电流就增大几倍；当加在导体两端的电压不变时，导体的电阻增大几倍，其电流就减小为原来的几分之一。
4、由公式可变形为：U=IR R=U/I5、对欧姆定律的理解：①定律涉及的电流、电压、电阻三个物体量都是针对同一导体或同一段电路而言的，即满足“同体性”；式中的I、U、R还应是同一段导体在同一时刻的电流、电压、电阻，即满足“同时性”；运用该式时，式中各物理量的单位要统一使用基本单位。
②定律中提到的“成正比”和“成反比”的两个关系分别有不同的前提条件，即当电阻一定时，通过它的电流跟它两端的电压成正比，当导体两端的电压一定时，通过它的电流跟它的电阻成反比。
(完整版)欧姆定律知识点总结(详)
知识点3 电阻的串联与并联 ●电阻的串联 （1）串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。
（相当于增加导体的长度）（2）串联电阻的总电阻的阻值等于各分值R 串=R1+R2+……Rn 。
（3）n 个相同电阻串联时的总电阻为：R 串=nR ●电阻的并联 （1）并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。
（相当于增加导体的横截面积）（2）并联电阻的总电阻的阻值得倒数等于各分电阻的阻值之和，即：nR R R R 111121+⋯++= 。
（3）n 个相同电阻串联时的总电阻为：nR R 0=。
（4）两个电阻R1和R2并联时的表达式为：R 总=R 1R 2R 1+R 2知识点3：伏安法测量小灯泡的电阻【实验原理】R=UI 。
只要测出导体两端的电压和通过导体的电流，就可以测出（通过计算得出）这个导体的电阻的大小，测量和计算时严格要求单位的统一性，即电阻的单位是Ω，电压的单位V ，电流的单位是A ，这种测量电阻的方法叫伏安法。
这种通过测量电压和电流来测量电阻的方法是一种间接测量法。
【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。
【实验电路】【实验步骤】①按电路图连接实物。
②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=UI 算出小灯泡的电阻。
③移动滑动变阻器滑片P 的位置，多测几组电压和电流值，根据R=UI ，计算出每次的电阻值，并求出电阻的平均值。
【实验表格】次数 电压U/V 电流I/A 电阻R/Ω 平均值R/Ω12 3【注意事项】①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大； ②连好电路后要通过试触的方法选择电压表和电流表的量程；③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。
知识点4 额定电压●额定电压：用电器正常工作时所需的电压，叫做额定电压。
如果实际电压比额定电压高很多，很可能损坏用电器；如果实际电压比额定电压低很多，用电器就不能正常工作，有时还会损坏用电器。
人教版第七章欧姆定律(知识点)
第七章：欧姆定律第一节：探究电阻上的电流跟两端电压的关系1、在电阻不变时，导体中的电流跟导体两端的电压成正比；在导体两端的电压一定时，通过导体的电流跟导体的电阻成反比。
第二节：欧姆定律及其应用2、欧姆定律：德国物理学家欧姆在19世纪初期通过实验所的出的结论⑴内容：导体中的电流强度，跟导体两端的电压成正比，跟导体的电阻成反比⑵公式：I=U/R 单位：安培，简称安⑶应用欧姆定律解题时应注意的事项：①公式中的I、U、R均应对同一导体（或同一用电器）而言，且对应于同一时刻②关于I、U、R间的关系，正确的描述只有两种：①U不变时，I与R成反比。
②R不变时，I与U成正比③由I=U/R变形成R=U/I后，不要认为R与U成正比，R与I成反比，因为导体的电阻与材料、长度、横截面积有关，而与电流和电压的大小无关。
对应于R=U/I的正确理解是：R 在数值上等于U与I的比值，对应同一个电阻，U、I改变时，其比值不变④电阻R必须是纯电阻。
如我们经常用的灯泡、电炉等可当做纯电阻来处理；而电风扇、洗衣机、电动机就不是纯电阻。
⑤欧姆定律只适用于金属导体导电和液体导电，而对气体、半导体一般不适用。
⑥I=U/R表示的是研究不包含电源在内的“部分电路”3、等效电阻：电路中任何一部分的几个电阻，总可以由一个电阻来代替，而不影响这一部分电路两端电压和电路中各部分的电流，这一个电阻就叫这几个电阻的总电阻。
也就是说，将这一个电阻代替原来的几个电阻后，对整个电路的效果相同，所以这一个电阻就叫这几个电阻的等效电阻。
5、电阻的串并联⑴串联电路：①总电阻等于各串联电阻之和。
即R总=R1+R2+……+Rn②对于n个相等的电阻串联，R总=nR③串联电路总电阻大于任意分电阻，导体的串联相当于增加了导体的长度⑵并联电路①并联电路的总电阻的倒数等于各并联电阻的倒数之和即1/R总=1/R1+1/R2+……=+1/Rn②对于n个相等的电阻R并联，R总=R1÷n③对于两个电阻R1、R2并联，则R总=R1R2÷(R1+R2)④对于三个电阻R1、R2、R3并联R总=R1R2R3÷(R1R2+R2R3+R1R3)⑤几个电阻并联起来，总电阻比任何一个电阻都小。
欧姆定律基础知识点
欧姆定律基础知识点
1．串联电路中电流的特点：
I=I1=I2=…=In (电流处处相等)
2．串联电路中电压的特点：
U=U1+U2+…+Un (总电压等于各部分电路两端电压之和)
3.串联电路中电阻的特点：
R=R1+R2+…+Rn (总电阻等于各部分电路电阻之和)
4.并联电路中电流的特点：
I=I1+I2+…+In (干路上的电流等于各支路电流之和)
5.并联电路中电压的特点：
U=U1=U2=…=Un （各支路两端电压相等。
都等于电源电压）
6.并联电路中电阻的特点：
1/R=1/R1+1/R2+…+1/Rn (总电阻的倒数等于各并联电阻的倒数之和)
7．电流与电压的关系：
电阻一定时，通过导体的电流与导体两端的电压成正比
8.电流与电阻的关系：
电压一定时，通过导体的电流与导体的电阻成反比
9.欧姆定律：
I=U/R 变形式：U=IR R=U/I 要求：同一性，同时性
10．串联电路中电压与电阻的关系（串联分压）：
U1：U2=R1：R2
（电压之比等于它们所对应的电阻之比）
（串联电路中，电阻越大，分担的电压越大。
）
11．并联电路中电流与电阻的关系（并联分流）：
I1：I2=R2：R1
（电流之比等于它们所对应的电阻的反比）（并联电路中，电阻越大，通过的电流越小。
）。
欧姆定律知识点(大全)(word)
欧姆定律知识点(大全)（word）一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。
闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。
故答案为：C。
【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。
线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A. 电磁铁的A端为N极B. 小磁针静止时，N极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】 C【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N 极水平指向左，B不符合题意；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意；故答案为：C。
欧姆定律知识点精讲总结
《欧姆定律》知识点重点难点总结一、欧姆定律1．探究电流与电压、电阻的关系㈠采用的研究方法是：控制变量法。
即：①保持不变，改变电压研究电流随电压的变化关系；②保持不变，改变电阻研究电流随电阻的变化关系。
㈡得出结论：①在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；②在电压不变的情况下导体中的电流与导体的电阻成反比。
㈢实验电路图：㈣两次实验中滑动变阻器的作用分别是什么？2．欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
3．数学表达式I=U/R。
4．说明：①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）；②I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
三者单位依次是__________________.③同一导体（即R不变），则I与U成正比同一电源（即U不变），则I与R成反比。
④R＝U/I是电阻的计算式，它表示导体的电阻可由U/I计算出大小，电阻是导体本身的一种性质，与电压U和电流I等因素无关。
二、伏安法测电阻1．定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
2．原理：_____________________.3．电路图：4．步骤：①根据电路图连接实物。
连接电路是开关应____,滑动变阻器的阻值应调到________②检查电路无误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
③算出三次Rx的值，求出平均值。
④整理器材。
5．讨论：⑴本实验中，滑动变阻器的作用：①___________________________________②______________________.⑵测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。
根据Rx=U/I电阻偏小。
初中物理第七章欧姆定律知识点
A V 第七章欧姆定律一、电流跟电压电阻的关系1．电流跟电压的关系：在电阻一定的情况下，①导体两端的电压增大到原来的几倍，导体中的电流也增大到原来的几倍，比例表示式：I 1/I 2=U 1/U 2；②导体中的电流跟导体两端的电压成正比。
2．电流跟电阻的关系：在电压一定的情况下，①导体的电阻增大到原来的几倍，导体中的电流就减小到原来的几分之一，比例表示式：I 1/I 2=R 2/R 1；②导体中的电流跟导体的电阻成反比。
二、欧姆定律1．欧姆定律的内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
2．欧姆定律公式：I=U/R ，式中各物理量的单位依次是A 、V 和Ω。
▲（此公式仅只适用于纯电阻电路公式）▲3．欧姆定律公式变形：R=U/I 物理意义：导体电阻在数值上等于导体两端电压与导体中电流的比值。
三、实验：用电压表和电流表测电阻（伏安法）1．实验原理：分别用电压表和电流表测出待测电阻两端的电压和通过它的电流，再根据欧姆定律公式的变形式R=U/I 就可以算出待测电阻的阻值。
2．实验器材：电源、开关、导线、电压表、电流表、滑动变阻器和待测电阻。
3．实验电路图：4．在本实验中的滑动变阻器的作用是：改变电路中的电流，或改变导体两端的电压。
5．本实验中为了减小实验误差，采用多次测量求平均值的方法。
（如换测小灯泡的电阻，则不能求平均值，原因是灯丝的电阻随温度的升高而增大。
）四、电阻的串联1．串联电路的电阻关系：串联电路总电阻等于各串联电阻之和，公式表示R=R 1+R 2。
2．串联电路电阻关系的推导过程：由欧姆定律和串联电路的电流关系知：I=U/R=U 1/R 1=U 2/R 2变形可得：U=IR,U 1=I 1R 1,U 2=I 2R 2代入串联电路电压关系式U=U 1+U 2,得IR= I 1R 1+I 2R 2R=R 1+R 23．把几个导体串联起来，相当于增加了导体的长度，所以总电阻比任何一个导体的电阻都大。
初二物理欧姆定律知识点汇总
一、欧姆定律定义欧姆定律：导体中的电流强度，与导体两端的电压成正比，与导体的电阻成反比。
(1)电流I=U/R(2)电压U=IR(3)电阻R=U/I(但R的大小与U、I无关(4)用的是控制变量法研究电压、电流、和电阻关系的(调节滑动变阻器的电阻)在该实验中若R增大了，为保持R两端电压不变要增大滑动变阻器的电阻。
二、欧姆定律原理实验伏安法测量小灯泡的电阻：R=U/I表示导体的电阻在数值上等于加在导体两端的电压与通过它的电流的比值.该式是用比值来定义导体的电阻的，是电阻的定义式，不是决定式，为我们提供了一种测量电阻的方法，叫伏安法测电阻.1、实验目的用电压表、电流表测导体电阻2、实验原理欧姆定律I=U/R变形R=U/I3、实验器材学生电源、电压表、电流表、滑动变阻器、待测电阻、单刀开关各一个，导线若干。
4、实验电路图：实验步骤：(1)断开开关，连接电路；(2)接入电路的滑动变阻器调到最大；(3)闭合开关，调节R，读取并记录几组电流表、电压表数据(U≤U额)；(4)计算导体阻值。
[pagebreak]三、并联电路的特点1、电阻特点：并联电路总电阻的倒数等于各分电阻的倒数之和;=+;(1)若n个相同电阻并联，总电阻等于各分电阻的n分之一;R并=(2)并联相当于增大横截面积，总电阻小于每个分电阻。
四、串联电路的特点1、电阻特点：串联电路的总电阻等于各部分电阻之和(1)R串=R1+R2(2)n个电阻串联R串=R1+R2+R3+…+Rn(3)n个相同电阻R串联：R串=nR(4)R串大于每一个部分电阻，原因是串联后相当于增加了导体的长度。
2、电流特点：串联电路各点的电流处处相等：I=I1=I2=I3;3、串联电路的电压特点：串联电路的总电压等于各部分电路电压之和;U=U1+U2;2、电流特点：并联电路的总电流等于各支路电流之和;I总=I1+I2;3、电压特点：并联电路个支路电压相等，等于总电压;U总=U1=U2。
中考考点_欧姆定律知识点汇总(全)经典
中考考点_欧姆定律知识点汇总(全)经典一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。
若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A. 电磁铁的A端为N极B. 小磁针静止时，N极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】 C【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N 极水平指向左，B不符合题意；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意；故答案为：C。
物理电学欧姆定律知识点
物理电学欧姆定律知识点物理电学欧姆定律知识点篇一1. I=U/R(欧姆定律:导体中的电流跟导体两端电压成正比，跟导体的电阻成反比)2. I=I1=I2=…=In (串联电路中电流的特点：电流处处相等)3. U=U1+U2+…+Un (串联电路中电压的特点：串联电路中，总电压等于各部分电路两端电压之和)4. I=I1+I2+…+In (并联电路中电流的特点：干路上的电流等于各支路电流之和)5. U=U1=U2=…=Un (并联电路中电压的特点：各支路两端电压相等。
都等于电源电压)6. R=R1+R2+…+Rn (串联电路中电阻的特点：总电阻等于各部分电路电阻之和)7. 1/R=1/R1+1/R2+…+1/Rn (并联电路中电阻的特点：总电阻的倒数等于各并联电阻的倒数之和)8. R并= R/n(n个相同电阻并联时求总电阻的公式)9. R串=nR (n个相同电阻串联时求总电阻的公式)10. U1：U2=R1：R2 (串联电路中电压与电阻的关系：电压之比等于它们所对应的电阻之比)11. I1：I2=R2：R1 (并联电路中电流与电阻的关系：电流之比等于它们所对应的电阻的反比)篇二电荷电荷也叫电，是物质的一种属性。
①电荷只有正、负两种。
与丝绸摩擦过的玻璃棒所带电荷相同的电荷叫正电荷;而与毛皮摩擦过的橡胶棒所带电荷相同的电荷叫负电荷。
②同种电荷互相排斥，异种电荷互相吸引。
③带电体具有吸引轻小物体的性质④电荷的多少称为电量。
⑤验电器：用来检验物体是否带电的仪器，是依据同种电荷相互排斥的原理工作的。
2、导体和绝缘体容易导电的物体叫导体，金属、人体、大地、酸碱盐的水溶液等都是是常见的导体。
不容易导电的物体叫绝缘体，橡胶、塑料、玻璃、陶瓷等是常见的绝缘体。
理解：导体和绝缘体的划分并不是绝对的，当条件改变时绝缘体也能变成导体，例如在常温下是很好的绝缘体的玻璃在高温下就变成了导体。
又如常态下，气体中可以自由移动的带电微粒(自由电子和正、负离子)极少，因此气体是很好的绝缘体，但在很强的电场力作用下，或者当温度升高到一定程度的时候，由于气体的电离而产生气体放电，这时气体由绝缘体转化为导体。
九年级物理欧姆定律第二节欧姆定律最全笔记
欧姆定律一、欧姆定律（1）欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（2）欧姆定律的表达式：R U I = 公式中符号的意义及单位 （3）欧姆定律的适用范围 欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路。
拓展：纯电阻电路就是除电源外，只有电阻元件的电路。
电阻将从电源获得的能量全部转变成内能，即电能除了转化为内能以外没有其他形式能的转化，例如电灯、电烙铁、电熨斗、电炉等所在的电路，它们都是纯电阻电路，而含有电动机、电解槽的电路就不是纯电阻电路。
（4）欧姆定律公式的变形 由欧姆定律的公式R U I =可推出：U=IR 、IU R =，这两个公式是欧姆定律公式的变形式，并非欧姆定律的内容，切勿混淆。
U=IR ：表示导体两端的电压等于通过导体的电流与其电阻的乘积。
因电压是由电源提供的，电压是形成电流的原因，所以不能说成电压与电流成正比。
IU R =：表是导体的电阻在数值上等于加在导体两端的电压与通过导体的电流的比值。
因电阻是导体本身的一种性质，所以，IU R =仅是电阻的计算式，而不是决定式对给定的导体，电阻是不变的，所以不能说成电阻与电压成正比，与电流成反比。
注意：电流与电压和电阻之间有明确的因果关系，电源是提供电压的装置，电压是形成电流的原因，电阻是导体本身的一种性质，对电流有阻碍作用。
明确三者的关系是理解欧姆定律的关键。
学习物理公式时，要注意不能像数学公式一样来分析，因为物理公式中的每个字母都代表一个特定的物理量，有其本身的物理意义。
二、利用欧姆定律进行简单的计算对于一个导体，只要知道电流、电压、电阻中的两个量，就可以利用欧姆定律求出第三个量。
再利用欧姆定律进行计算时应注意以下四点：（1）同一性：RU I =中的电流、电压、电阻是指同一个导体或同一段电路中的三个量，三者要对应。
在解题时，习惯上把同一个导体或同一段电路的各个物理量符号的角标用同一个数字表示，如图所示的电路，通过电阻R1的电流111R U I =，通过电阻R2的电流222R U I =，电路中的总电流21R R U R U I +==（第四节中详细讲解），当电路发生变化时，电路中的电流可以表示为'''R U I =。
欧姆定律知识点
欧姆定律知识点一、探究电流与电压、电阻的关系（1）提出问题: 电流与电压电阻有什么定量关系？（2）制定计划, 设计实验：要研究电流与电压、电阻的关系, 采用的研究方法是：控制变量法。
即: 保持电阻不变, 改变电压研究电流随电压的变化关系；保持电压不变, 改变电阻研究电流随电阻的变化关系。
（3）进行实验, 收集数据信息:（4）分析论证：（分析实验数据寻找数据间的关系, 从中找出物理量间的关系, 这是探究物理规律的常用方法。
(为近年考试热点）（5）得出结论：在电阻一定的情况下, 导体中的电流与加在导体两端的电压成正比；在电压不变的情况下, 导体中的电流与导体的电阻成反比。
二、欧姆定律（1）内容: 导体中的电流, 跟导体两端的电压成正比, 跟导体的电阻成反比。
（2）数学表达式: I=U/R（3）说明:①适用条件: 纯电阻电路（即用电器工作时, 消耗的电能完全转化为内能）②I、U、R对应同一导体或同一段电路, 不同时刻、不同导体或不同段电路三者不能混用,应加角码区别。
三者单位依次是 A.V、Ω③同一导体（即R不变）, 则I与U 成正比同一电源（即U不变）, 则I 与R成反比。
④电阻的定义式: , 它表示导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。
R＝U/I 是电阻的量度式, 它表示导体的电阻可由U/I给出, 即R 与U、I 的比值有关, 但R与外加电压U 和通过电流I等因素无关。
（4）解电学题的基本思路①认真审题, 根据题意画出电路图；②在电路图上标出已知量和未知量（必要时加角码）；③选择合适的公式或规律进行求解。
三、伏安法测电阻（1）定义: 用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻, 这种用电压表电流表测电阻的方法叫伏安法。
（3）（2）原理: I=U/R电路图(右图):（4）步骤：1.按电路图连接实物(连接实物时, 开关要断开；滑动变阻器？电流表？电压表？）2、检查电路无误后, 闭合开关S, 改变几次滑动变阻器的阻值, 分别读出电流表、电压表的示数, 填入表格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律知识点(大全)经典一、欧姆定律选择题1．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）A. 电流表示数变小，小灯泡变亮B. 电压表示数变大，小灯泡变暗C. 电路消耗的总功率不变D. 电压表与电流表示数的比值变大【答案】 D【解析】【解答】解：A、当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据公式I=可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故A错误；B、变阻器接入电路的电阻变小，根据串联分压，灯泡两端电压变大，所以电压表示数变大，灯泡的实际功率变大，小灯泡变亮，故B错误C、电源电压不变，电路中的电流变大，由公式P=UI可知，电路消耗的总功率变大，故C 错误；D、小灯泡变亮，说明温度升高，此时小灯泡的电阻变大，由公式R=可知，电压表与电流表示数的比值变大，故D正确．故选D．【分析】从电路图可知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路总电流，当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知电路电流的变化，进一步求出灯泡两端电压的变化2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。
BCD不符合题意，A 符合题意。
故答案为：A。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，串联电路的电阻起分担电压的作用，电阻越大，分担的电压就越大.3．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D. 电压表示数变大，电阻R1的电功率变大【答案】 D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。
故答案为：D【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑动变阻器的滑片向右移动时，连入电路中的电阻的变化并结合欧姆定律、电功率计算公式分析电压表和电流表示数的变化及功率变化.4．小华设计了一种输液提示器，能在护士站观察到药液量的变化。
当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；A、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，A不符合要求；B、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两端的电压变大，即电压表的示数变大，B不符合要求；C、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，C符合要求；D、由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，D不符合要求。
故答案为：C【分析】本题主要考查了欧姆定律的应用，①明确药液量减少时滑片会向上移动；②正确分析电路的连接情况；③利用串联电路的分压特点.5．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A. I2=I1、U2＜U1B. I2＞I1、U2=U1C. I2＞I1、U2＞U1D. I2＜I1、U2＜U1【答案】C【解析】【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确．故选C．【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．6．甲图是小灯泡L和电阻R的I-U图象。
将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。
下列说法错误的是（）A. 只闭合开关S1时，小灯泡L的电阻为4B. 再闭合开关S2时，电流表示数增加0.2AC. 再闭合开关S2时，电路总功率为1.4WD. 再闭合开关S2后，在1min内电阻R产生的热量为240J【答案】 D【解析】【解答】（1）闭合开关S 1时，灯泡的功率为1W，因为P L=U L I L，所以从甲图中找到电压和电流乘积为1的点，这时的电流就是灯泡的额定电流，电压就是灯泡的额定电压，也是电源电压；（2）再闭合开关S2时，电阻R和灯泡L并联，电流表示数增加量就是电阻R的电流，从甲图中找到对应的电流即可；（3）再闭合开关S2时，根据P=UI计算出电阻R的功率，然后根据P总=P L+P计算总功率；（4）已知R的功率和时间根据Q=W=Pt计算产生的热量。
【分析】A.闭合开关S1时，灯泡的功率为1W，据甲图可知，当灯泡电压为2V，电流为0.5A时，灯泡功率P L=U L I L=2V×0.5A=1W，因此电源电压是2V，灯泡电阻：，故A正确不合题意；B.再闭合开关S2时，电阻R和灯泡L并联，电流表示数增加量就是电阻R的电流；据甲图可知，当R电压为2V时，它的电流是0.2A，因此电流表示数增加0.2A，故B正确不合题意；C.再闭合开关S时，电阻R的功率P=UI=2V×0.2A=0.4W，电路的总功率为：P总=P L+P=1W+0.4W=1.4W，故2C正确不合题意；D.再闭合开关S2时，1min内电阻R产生的热量为：Q=W=Pt=0.4W×60s=24J，故D错误符合题意。
故选D。
7．如图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A. 电流表和电压表的示数都增大B. 电流表和电压表的示数都减小C. 电流表示数减小，电压表示数不变，变阻器功率变小D. 电流表示数减小，电压表示数变大，灯泡功率不变【答案】C【解析】【解答】如图灯泡与滑动变阻器并联，电流表测量滑动变阻器的电流，电压表测量电源电压，利用欧姆定律和电功率的知识解答。
当滑动变阻器的滑片P由中点向右移动时，电阻变大，所以电流变小，即电流表示数变小，电压表因为测量电源电压而变。
AB不符合题意；灯泡的电压和电流都没有变化，所以根据，功率不变；滑动变阻器的电压不变，但电流变小了，根据，电流减小则功率变小。
C符合题意。
故答案为：C。
【分析】由电路图可知，灯泡与滑动变阻器并联，电压表测电源的电压，电流表测通过变阻器的电流。
根据电源的电压可知滑片移动时电压表示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据并联电路的电压特点和欧姆定律可知通过滑动变阻器的电流变化.8．如图所示，电源电压保持不变。
闭合电键S，当滑动变阻器滑片P向右移动时，不变的是：①电流表A的示数；②电压表V的示数；③电流表A与A1示数的差值；④电压表V与电流表A示数的比值（）A. 只有①B. 只有② C. ②③ D. ②③④【答案】C【解析】【解答】由电路图知道，R1和R2并联，电压表测量并联电路支路的电压（等于电源电压），电流表A1测R1 支路的电流，A测干路电流；因为电源的电压不变，所以，电压表V的示数不变，故②符合题意；因为并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R2的电流不变，当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由I=U/R知道，通过滑动变阻器R1支路的电流变小，即电流表A1的示数变小，因为并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，故①不符合题意；因为电流表A与A1示数的差值等于通过R2的电流，所以，电流表A与A1 示数的差值不变，故③符合题意；由电压表V的示数不变、电流表A的示数变小知道，电压表V与电流表A示数的比值变大，故④不符合题意，综上所述，只有C符合题意，故答案为：C。
【分析】R1和R2并联，电压表测量并联电路支路的电压（等于电源电压），电流表A1测R1支路的电流，A测干路电流；根据电源的电压判断电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R2电流的变化；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，利用并联电路的电流特点可知干路电流的变化以及两电流表示数只差的变化，进一步得出电压表V与电流表A示数的比值变化.9．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
