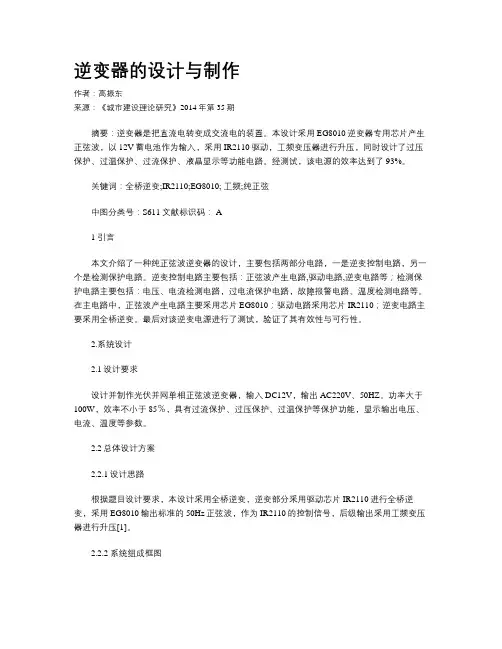

逆变器的设计与制作
逆变器的设计与制作作者：高振东来源：《城市建设理论研究》2014年第35期摘要：逆变器是把直流电转变成交流电的装置。
本设计采用EG8010逆变器专用芯片产生正弦波，以12V蓄电池作为输入，采用IR2110驱动，工频变压器进行升压，同时设计了过压保护、过温保护、过流保护、液晶显示等功能电路。
经测试，该电源的效率达到了93%。
关键词：全桥逆变;IR2110;EG8010; 工频;纯正弦中图分类号：S611文献标识码： A1 引言本文介绍了一种纯正弦波逆变器的设计，主要包括两部分电路，一是逆变控制电路，另一个是检测保护电路。
逆变控制电路主要包括：正弦波产生电路,驱动电路,逆变电路等；检测保护电路主要包括：电压、电流检测电路，过电流保护电路，故障报警电路、温度检测电路等。
在主电路中，正弦波产生电路主要采用芯片EG8010；驱动电路采用芯片IR2110；逆变电路主要采用全桥逆变。
最后对该逆变电源进行了测试，验证了其有效性与可行性。
2.系统设计2.1设计要求设计并制作光伏并网单相正弦波逆变器，输入DC12V，输出AC220V、50HZ。
功率大于100W，效率不小于85％，具有过流保护、过压保护、过温保护等保护功能，显示输出电压、电流、温度等参数。
2.2总体设计方案2.2.1设计思路根据题目设计要求，本设计采用全桥逆变，逆变部分采用驱动芯片IR2110进行全桥逆变，采用EG8010输出标准的50Hz正弦波，作为IR2110的控制信号，后级输出采用工频变压器进行升压[1]。
2.2.2 系统组成框图2.2.3 框图介绍本设计利用逆变芯片EG8010产生相位差为90°的双路正弦波控制信号，由于EG8010不能直接驱动MOS管，所以在EG8010后面接2片IR2110驱动MOS管，从而控制IRF640组成的逆变桥工作，将直流12V电转换成交流12V电，再经过工频变压器升压后产生220V、50Hz 的交流电，经过滤波整形电路的滤波整形，形成正弦波220V、50Hz交流電，作为该逆变器的输出。
基于SG3525的3KW逆变电源设计
郑州大学毕业设计（论文）题目：基于SG3525的3KW逆变电源设计指导教师：职称：副教授学生姓名：学号：专业：电子信息工程院（系）：信息工程学院完成时间：年5月24日毕业设计（论文）任务书毕业设计（论文）开题报告四、主要参考文献与资料获得情况杨旭，裴云庆，王兆安. 开关电源技术，机械工业出版社，2004Abraham I.Pressman,Keith Billings,Taylor Morey著,王志强等译.Switching Power Supply Design(Second Edition).电子工业出版社，2005: 181207.王晓锋，王京梅，孙俊，李莉.基于SG3525的开关电源设计.电子科技，2011年第24卷第六期五、指导教师审批意见签字：年月日毕业设计工作中期检查Ⅰ课题名称基于SG3525的3KW逆变电源设计姓名专业和班级电子信息工程1班指导教师一、毕业设计具体内容、目标和可能遇到的问题具体内容：对推挽式开关电源的原理进行分析，设计了高频开关变压器。
目标：完成电路设计，安装调试，最终满足设计要求。
遇到的问题：高频开关变压器的设计，关于变压器损耗的分析比较困难，特别是高频时的集肤效应。
另外，各主要器件的耐压需要特别考虑。
毕业设计工作中期检查Ⅱ附表四2012 年4月30日基于SG3525的3KW逆变电源设计摘要对开关电源常用的电力电子器件做了简单介绍，重点介绍了SG3525芯片的内部结构及其特性和工作原理，介绍了开关管MOSFET的工作原理和开关动态特性等。
设计了一款基于SG3525的推挽式DC-DC开关电源，提供高达2000V的直流电压。
给出了系统的电路设计方法以及主要电路模块的原理分析和参数计算，特别是对开关电源高频变压器的设计给出了详尽的原理分析和各个参数的详细计算。
该电路采用两组相同的推挽变换电路且输出串联的设计，对变压器和整流滤波电路进行了有效的分压，降低了对各种电力电子器件参数的要求，提高了系统的可靠性。
逆变器的基础知识
逆变器的基础知识随着现代科技的进步，逆变器的出现为大家的生活提供了不小的便利，逆变器是把直流电能（电池、蓄电瓶）转变成交流电（一般为220V,50Hz正弦波），它由逆变桥、控制逻辑和滤波电路组成，广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、洗衣机、抽油烟机、冰箱，录像机、按摩器、风扇、照明等，在国外因汽车的普及率较高外出工作或外出旅游即可用逆变器连接蓄电池带动电器及各种工具工作。
下面为大家介绍一下逆变器的作用、特点、工作原理、分类、使用注意、安装使用方法、常见问题与处理方法。
一、逆变器的作用1、逆变器是把直流电能(电池、蓄电瓶)转变成交流电(一般为220v50HZ正弦或方波)。
通俗的讲，逆变器是一种将直流电(DC)转化为交流电(AC)的装置。
它由逆变桥、控制逻辑和滤波电路组成。
2、广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、洗衣机、抽油烟机、冰箱，录像机、按摩器、风扇、照明等。
3、简单地说，逆变器就是一种将低压(12或24伏或48伏)直流电转变为220伏交流电的电子设备。
因为我们通常是将220伏交流电整流变成直流电来使用，而逆变器的作用与此相反，因此而得名。
我们处在一个"移动"的时代，移动办公，移动通讯，移动休闲和娱乐。
在移动的状态中，人们不但需要由电池或电瓶供给的低压直流电，同时更需要我们在日常环境中不可或缺的220伏交流电，逆变器就可以满足我们的这种需求。
二、逆变器的特点1、转换效率高、启动快；2、安全性能好：产品具备短路、过载、过/欠电压、超温5种保护功能；3、物理性能良好：产品采用全铝质外壳，散热性能好，表面硬氧化处理，耐摩擦性能好，并可抗一定外力的挤压或碰击；4、带负载适应性与稳定性强。
三、逆变器工作原理1、逆变器是一种DC to AC的变压器，它其实与转化器是一种电压逆变的过程。
转换器是将电网的交流电压转变为稳定的12V直流输出，而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电；两个部分同样都采用了用得比较多的脉宽调制（PWM）技术。
电动自行车充电器论文
电动自行车充电器的研究与设计[摘要]：随着公众环保意识的不断增强，无尾气污染、低噪声的电动自行车受到人们的青睐，首先，电动自行车的制造技术日趋成熟，产品质量提高，售后服务完善。
尤其是电池的重量逐步减轻，容量增大，一次充电续行里程增加，使用寿命延长，整车质量明显提高，消费者觉得使用安全、放心；其次，环保意识的增强，促使一些大中城市纷纷对废气排放污染严重、噪音大的摩托车和燃油助动车进行整顿和限制。
这为电动自行车的发展开辟了较大市场空间；第三，城市规模扩大后，往日浩浩荡荡的自行车大军明显感到速度和时间不能适应新的情况，乘公交车又不方便，于是电动自行车成为代步工具的理想选择。
作为电动自行车的核心部位，电池成为很重要的研究课题，而快速高效地对电池进行充电则是本文重点讨论的课题。
[关键词]：电池、充电器目录摘要 1 第一章、前言 3 第二章、开关稳压电源的组成原理 41、原理框图 42、直流变换器式开关稳压电源 43、单端反激式变换器 54、单端正激式变换器 6 第三章、单片开关稳压集成电路71、单片开关稳压电源集成控制器原理 82、TOPSwitch-II单片集成功率开关变换器8 第四章、应用TOPSwitch设计电动自行车充电器 12第五章、个人小结 15 第六章、参考文献 15第一章、前言随着公众环保意识的不断增强，无尾气污染、低噪声的电动自行车受到人们的青睐，一些企业也纷纷瞄准市场，相继投资生产电动自行车，使得该产业得到高速发展。
业内人士预测，今后一段时间，我国电动自行车产业将以较快的速度发展，其原因如下：首先，电动自行车的制造技术日趋成熟，产品质量提高，售后服务完善。
尤其是电池的重量逐步减轻，容量增大，一次充电续行里程增加，使用寿命延长，整车质量明显提高，消费者觉得使用安全、放心。
其次，环保意识的增强，促使一些大中城市纷纷对废气排放污染严重、噪音大的摩托车和燃油助动车进行整顿和限制。
这为电动自行车的发展开辟了较大市场空间。
电力电子技术41逆变
4.1.1 逆变器的基本原理
3. 斩控调制方式
②脉冲频率调制（PFM）：
u
这种控制方式是指调制脉
冲宽度和幅值固定不变，而
o
t
脉冲调制频率可调。基于PFM 控制的逆变器输出波形如图
b)
4-5b所示。PFM控制方式由于
需要很宽的开关频率变化范
围，考虑到输出滤波器设计
的困难，因此在逆变器中一
般较少采用。
显然，采用SPM控制方式时，逆变 器输出方波的幅值即逆变器直流侧 电压（或电流）的幅值恒定。
4.1.1 逆变器的基本原理
1. 方波变换方式
采用SPM变换方式时，由于逆变器输出方波的幅值一定，因此逆 变器直流侧可采用较为简单的不变幅值的直流电源整流输入方 式（如二极管整流电路）。
但是SPM方式由于需要调节方波的导通角，因而需要采用快速功 率元件（如IGBT等）
方波逆变器常采用脉冲幅值调制（PAM）控制 阶梯波逆变器常采用移相叠加或多电平控制 正弦波逆变器则常采用脉冲宽度调制（PWM）控制
3. 按逆变器功率电路结构形式的不同，逆变器可分为半桥逆变器、 全桥逆变器、推挽式逆变器等。
4. 按逆变器功率电路的功率器件的不同，逆变器可分为半控型逆 变器和全控型逆变器。
4.1 概述
许多场合下，电网提供的50Hz工频电源不能满足负载的特殊需 要，要用交直交变频电路进行电能变换。如感应加热，根据加 热工艺和对象的不同，所需感应加热电源的频率范围从几百Hz 到几千Hz。
交流电机为了获得良好的调速特性需要频率可变的电源，这些 电源的核心就是逆变电路。
有些负载虽然也用工频电源供电，但对电源的频率稳定性、波 形畸变等有严格要求，且绝不允许瞬时停电。比如对于计算机 一类的负载，特别是银行、证券公司、医院以及大型计算机中 心的计算机，瞬时的停电会带来严重后果。因此，需要不间断 电源（Uninterruptable Power Supply——UPS），其核心就 是逆变电路。
逆变电源设计
逆变电源设计摘要：本系统是根据无源逆变的实用原理，采用单相全桥逆变电路工作方式，实现把直流电源（12v）转换成交流电源（320V，50HZ），并对负载进行供电。
达到的性能要求就是转换出稳定的工频电源.设计的基本要求在一些交通运载、野外测控、可移动武器装备、工程修理车等设备中都配有不同规格的电源。
通常这些设备工作空间狭小，环境恶劣，干扰大。
因此对电源的设计要求也很高，除了具有良好的电气性能外，还必须具备体积小、重量轻、成本低、可靠性高、抗干扰强等特点。
针对某种移动设备的特定要求，研制了一种简单实用的车载正弦波逆变电源，采用SPWM 工作模式，以最简单的硬件配置和最通用的器件构成整个电路。
实验证明，该电源具有电路简单、成本低、可靠性高等特点，满足了实际要求。
车载逆变器（电源转换器、Power Inverter ）是一种能够将DC12V 直流电转换为和市电相同的AC220V 交流电，供一般电器使用，是一种方便的车用电源转换器。
车载电源逆变器在国外市场受到普遍欢迎。
在国外因汽车的普及率较高，外出工作或外出旅游即可用逆变器连接蓄电池带动电器及各种工具工作。
中国进入WTO 后，国内市场私人交通工具越来越多，因此，车载逆变器电源作为在移动中使用的直流变交流的转换器，会给你的生活带来很多的方便，是一种常备的车用汽车电子装具用品。
通过点烟器输出的车载逆变器可以是20W 、40W 、80W 、120W 直到150W ，功率规格的。
再大一些功率逆变电源200W，300W，400W，500W，600W，700W，800W，1000W，1500W 要通过连接线接到电瓶上。
设计汽车逆变电源，提出了一种低成本的方波逆变电源的基本原理及制作方法；介绍了驱动电路芯片SG3524 和IR2110 的使用；设计驱动和保护电路；给出输出电压波形的实验结果。
本文阐述了要求非常高的车载电源的设计及实验过程中的一些特殊问题的解决措施，提出了一些新颖的观点。
基于工频变压器的独立逆变电源设计
文 章 编 号 ：６ ４ ６ ３ （００ ０ — １２ ０ １７ — ２ ６２ １ ）５ ０ ７ — ２
Ｄｅ ｉ ｎ ｆｐｏ ｒ ｓ ｐ ｙ ｂ ｓ ｄ ｎ ｉ ｅ ｎｄ ｎｔｆ ｅ ｕｅ ｙ ｉ ｖ ｒ ｅ ｒ ｎ ｆ ｒ ｅ ｓ ｇ ｏ ｗｅ ｕｐ ｌ ａ ｅ ｏ ｎｄ ｐｅ ｅ ｒ ｑ ｎｃ ｎ ｅ ｔ ｒ ｔ ａ ｓ ｏ ｍ ｒ
摘 要 ： 出一 种 基 于工 频 变压 器 的 逆 变 电源 设 计 方 案 。 该 控 制 电路 采 用Ｕ ９ ８ 提 ３ ８ 为控 制 器 。 出Ｐ 输 ＷＭ波形 来控 制 逆 变
电路 功 率 管 ， 同时Ｕ ９８ ３ ８ 内部 具 有 各 种 电路 保 护 作 用 ， 使 逆 变 电 源数 字化 ， 化 电 路 ； 无 工 频 变 压 器 逆 变 电路 相 可 简 与 比 ， 电路 设 计 采 用 工 频 变 压 器起 到 隔 离保 护 的作 用 。 电路 具 有 系统 可 靠性 功 能 。 该 使 实验 结 果表 明 ， 于传 统 逆 变器 ， 对
Ｋｅ ｒ ｓ ｎ ｅ ｒ ｏ ｅ ｏ ｒ ｅ；Ｕ ９ ８ ｒ ｑ ｅ ｃ ｒ ｎ ｆ ｒ ｅ ；ｉｏａ ｉｎ ｙ ｗｏ ｄ ：ｉｖ ￣ｅ ｗ ｒｓ ｕ ｐ ｃ ３ ８ ；ｆ ｕ ｎ ｙｔａ ｓｏ ｅ ｍ ｒ ｓ ｌｔ ｏ
随着 科 技 的不 断 进 步 ， 变 技 术 有 更 广 泛 的 发 展 。逆 变 逆
ｂ ９ ８， ｈ ｃ ｕｐ ｔ Ｐ Ｍ ａ ｅｏ ｏ ｔ ｌ ｎ ｎ ｅ ｅ ｉ ｕ ｔｐ ｗｅ ｕ ｅ ｙ Ｕ３ ８ ｗ ｉｈ ｏ ｔ ｕ Ｗ ｗ ｖ ｆ ｒ ｃ ｎ ｒ ｌ ｇ ｉ ｖ ｒ ｒ ｃｒ ｉ ｏ ｒ ｔ ｂ ．Ｗ ｈ ｌ Ｕ３ ８ ｉ ａ ｉｔ ｆ ｃｒ ｕ ｔ ｍ ｏ ｉ ｔ ｃ ｉ ｅ， ９ ８ ｗ ｔ ａ ｖ ｒ ｙ ｏ ｉ ｉ ｈ ｅ ｃ
开关电源电路设计与实现
开关电源电路设计与实现目录1 绪论 (3)1.1 课题研究的背景 (3)1.2 研究的目的及意义 (5)1.2.1课题研究的目的 (5)1.2.2课题研究的意义 (5)1.3 高频开关电源的发展情况 (5)1.3.1开关电源的发展情况 (5)1.3.2高频开关电源的主要新技术标志 (6)1.4 隔离式高频开关电源简介 (8)2 高频开关电源的总体设计 (9)2.1 主电路的选择 (9)2.2 控制电路的选择 (10)2.2.1单片机控制电路分析 (10)2.2.2芯片控制电路分析 (10)2.3 电流工作模式的方案选择 (11)2.3.1电流连续模式分析 (11)2.3.2电流断续模式分析 (11)2.4 综合结构电路图 (12)3 开关电源输入电路设计 (13)3.1 电压倍压整流技术 (13)3.1.1 交流输入整流滤波电路原理 (13)3.1.2倍压整流技术 (14)3.2 输入保护器件保护 (15)3.2.1浪涌电流的抑制 (15)3.2.2热敏电阻技术分析 (16)4 开关电源主电路设计 (17)4.1 单端反激式变换器电路的工作原理 (17)4.2 开关晶体管的设计 (19)4.3 变压器绕组的设计 (21)4.4 输入整流器的选择 (23)整流器的额定电压应该为最高输入电压的效值的3倍以上，其原因是电网中存在瞬态过电压，通常输入电压220*（1±20%）V或是85——265V应该选择600V 以上电压的整流器和二极管， (24)5 开关电源控制电路设计 (24)5.1 芯片简介 (24)5.1.1芯片原理 (24)5.1.2 UC3842 内部工作原理简介 (24)5.2 工作描述 (26)5.3 UC3842常用的电压反馈电路 (29)6 结论 (32)6.1 成果与结论 (32)6.1.1开关变换器的设计 (32)6.1.2 PWM集成控制器的设计 (33)6.1.3电压电流反馈闭环电路的设计 (33)6.2 进一步工作设想 (33)1 绪论1.1 课题研究的背景随着大规模和超大规模集成电路的快速发展，特别是微处理器和半导体存储器的开发利用，孕育了电子系统的新一代产品。
逆变器电路图介绍（TL494555作逆变器纯正弦波逆变器电路）
逆变器电路图介绍（TL494555作逆变器纯正弦波逆变器电路）逆变器电路图—最简单12v变220v逆变器以下是一款较为容易制作的逆变器电路图，可以将12V直流电源电压逆变为220V市电电压，电路由BG2和BG3组成的多谐振荡器推动，再通过BG1和BG4驱动，来控制BG6和BG7工作。
其中振荡电路由BG5与DW组的稳压电源供电，这样可以使输出频率比较稳定。
在制作时，变压器可选有常用双12V输出的市电变压器。
可根据需要，选择适当的12V蓄电池容量。
逆变器电路图—TL494逆变器电路TL494芯片400W逆变器电路图变压器功率为400VA，铁芯采用45&TImes;60mm2的硅钢片。
初级绕组采用直径1.2mm的漆包线，两根并绕2&TImes;20匝。
次级取样绕组采用0.41mm漆包线绕36匝，中心抽头。
次级绕组按230V 计算，采用0.8mm漆包线绕400匝。
开关管VT4～VT6可用60V/30A任何型号的N沟道MOS FET管代替。
VD7可用1N400X系列普通二极管。
该电路几乎不经调试即可正常工作。
当C9正极端电压为12V时，R1可在3.6～4.7kΩ之间选择，或用10kΩ电位器调整，使输出电压为额定值。
如将此逆变器输出功率增大为近600W，为了避免初级电流过大，增大电阻性损耗，宜将蓄电池改用24V，开关管可选用VDS为100V的大电流MOS FET管。
需注意的是，宁可选用多管并联，而不选用单只IDS大于50A的开关管，其原因是：一则价格较高，二则驱动太困难。
建议选用100V/32A的2SK564，或选用三只2SK906并联应用。
同时，变压器铁芯截面需达到50cm2，按普通电源变压器计算方式算出匝数和线径，或者采用废UPS-600中变压器代用。
如为电冰箱、电风扇供电，请勿忘记加入LC低通滤波器。
利用TL494组成的400W大功率稳压逆变器电路。
它激式变换部分采用TL494，VT1、VT2、VD3、VD4构成灌电流驱动电路，驱动两路各两只60V/30A的MOS FET开关管。
毕业设计论文-光伏电源逆变器的设计【精品推荐】
光伏电源逆变器的设计摘要随着传统的三大化石能源日渐枯竭，绿色能源的开发和利用将会得到空前的发展，太阳能作为世界上最清洁的绿色能源之一，起并网发电备受世界各国普遍关注。
而光伏并网发电系统的核心部件，如何可靠的高质量地向电网输送功率尤为重要，因此在可再生能源并网发电系统中起点能变换作用的逆变器成为了研究的一个热点。
为此本文仍然采用“全桥逆变+LC滤波+工频升压”的逆变电源设计方案。
整个系统设计分为SPWM波形产生电路、H桥驱动及逆变电路、欠压过流保护电路。
在SPWM波形产生环节，本文采用脉宽调制芯片SG3525的为核心。
由文氏桥振荡电路产生50Hz的正弦波基准信号。
然后经过精密整流、放大等处理输入到SG3525的补偿信号端，从而输出SPWM波。
最后进行死区延时，输入到驱动电路中。
在驱动电路设计环节中，本文采用两片IR2110半桥驱动芯片构成全桥驱动电路。
输出侧逆变电路中开关管选用耐压值高的MOSFET。
然后经过工频变压器进行升压到市电，供家用电器使用。
对输入、输出进行采样，实时监控是否欠压、过流，进行保护动作。
最后，给出额定功率为500W（输入电压12V输出交流220V）的单相逆变器样机的试验波形。
关键词：光伏电源，逆变器，SPWM，SG3525，IR2110DESIGN OF PV POWER INVERTERABSTRACTIn recent years, photovoltaic technology has broad application. As our country's new energy law enacted, the photovoltaic power system in our country will have a broader space for development. Inverter is an important component in PV system. Its performance has great influence on the application of photovoltaic system. Currently, the domestic pure sine wave output inverter mainly uses 50Hz transformer for raising the output voltage, this paper is still developed an inverter by using the “Full-bridge circuit + LC filter + Isolator transformer” design proposal. The whole system is divided into SPWM waveform generator circuit, H bridge driver circuit and the inverter circuit, low voltage and over-current protection circuit.In SPWM waveform generation part, this paper uses SG3525 PWM chip core. The Wien bridge oscillation circuit generates 50Hz sine reference signal. After this signal precision rectification, amplification and other processing of the compensation signal input to the SG3525-side, so this part output the SPWM wave. Finally, the SPWM signals enter into the driving circuit after dead-time delay.In the design of drive circuit part, using two IR2110 half-bridge driver chips constitute a full-bridge driver circuit. The output side of inverter switch circuit selects high voltage value MOSFET. Then through 50Hz transformer, boost to the mains for household appliances. Testing the samples of the input and output voltage, real-time monitoring is under-voltage, over current, protection action.Finally, rated power for 500W (Input voltage 12V, Output communication 220V) single-phase ac inverter prototype test waveforms have been given.KEY WORDS：PV power, Inverter, SPWM, SG3525, IR2110目录前言 (1)第1章系统设计概述 (3)§1.1 光伏电源逆变器的基本结构和设计要求 (3)§1.1.1 系统的基本结构 (3)§1.1.2 系统的基本设计要求 (3)§1.2 系统电源设计 (4)§1.3 逆变电路 (4)§1.3.1 逆变电路的基本工作原理 (4)§1.3.2 电压型逆变电路 (5)§1.4 SPWM调制技术 (6)§1.4.1 理论基础 (6)§1.4.2 单极SPWM调制方式 (7)§1.4.3 双极性SPWM调制方式 (8)第2章SPWM调制电路 (9)§2.1 SG3525芯片介绍 (9)§2.1.1 功能结构 (9)§2.1.2 SG3525特性 (10)§2.2 单极性SPWM调制电路 (11)§2.2.1 SPWM调制电路结构 (11)§2.2.2 正弦波发生器 (12)§2.2.3 精密整流电路 (14)§2.2.4 误差放大及加法电路 (15)§2.2.5 SPWM调制 (16)§2.2.6 时序控制电路 (18)第3章逆变电路 (21)§3.1 IR2110芯片介绍 (21)3.1.1功能结构 (21)§3.1.2 IR2110特性 (22)§3.2 驱动电路设计 (23)§3.3 输出滤波器设计 (25)§3.4 保护电路设计 (26)第4章系统调试 (30)§4.1 信号板电路的调试 (30)§4.2 信号板与H桥联调 (32)§4.3 保护电路调试 (34)结论 (36)参考文献 (37)附录 (40)前言逆变器（INVERTER）就是一种直流电转化为交流电的装置，一般是把直流电逆变成220V交流电。
无变压器结构光伏并网逆变器拓扑及控制研究
无变压器结构光伏并网逆变器拓扑及控制研究一、本文概述随着全球对可再生能源需求的持续增长，光伏发电技术因其清洁、可再生、无污染的特性，受到了广泛关注。
光伏并网逆变器作为光伏发电系统的核心设备，其性能直接影响到整个系统的运行效率和电能质量。
传统的光伏并网逆变器通常采用变压器结构，虽然这种结构在一定程度上能够实现电气隔离和电压匹配，但也存在体积大、成本高、效率低等问题。
因此，研究无变压器结构的光伏并网逆变器拓扑及其控制策略，对于提高光伏系统的整体性能、降低成本、推动光伏发电技术的广泛应用具有重要意义。
本文首先介绍了光伏发电系统的基本原理和并网逆变器的功能要求，阐述了无变压器结构光伏并网逆变器的研究背景和必要性。
随后，文章详细介绍了无变压器结构光伏并网逆变器的拓扑结构，包括其基本原理、电路构成以及与传统变压器结构逆变器的区别。
在此基础上，文章重点研究了无变压器结构光伏并网逆变器的控制策略，包括最大功率点跟踪控制、并网电流控制、孤岛效应检测与保护等方面。
通过理论分析和仿真实验，验证了所提控制策略的有效性和优越性。
文章对无变压器结构光伏并网逆变器的应用前景进行了展望，并指出了进一步研究的方向和可能的挑战。
本文的研究成果将为光伏发电技术的发展提供新的思路和方法，有助于推动可再生能源技术的快速发展和应用。
二、无变压器结构光伏并网逆变器拓扑随着可再生能源的日益普及，光伏（PV）技术已成为一种重要的清洁能源解决方案。
光伏并网逆变器是光伏系统的核心组成部分，其设计对于提高系统的效率和可靠性至关重要。
传统的光伏并网逆变器通常采用变压器结构，但近年来，无变压器结构的光伏并网逆变器因其高效率、低成本和紧凑的设计而受到了广泛关注。
无变压器结构光伏并网逆变器拓扑主要基于直接功率转换技术，省去了传统的工频变压器，从而降低了系统的体积和重量。
这种拓扑结构的关键在于使用高效的电力电子开关器件和先进的控制策略，实现直流（DC）到交流（AC）的直接转换。
IGBT三相逆变电源的设计
摘要本文设计了一种以微处理器89C51为核心，SPWM控制器SA4828为主体的数字逆变测试电源系统。
该电源采用全数字化控制，结构简单，控制灵活，为测试电源产品的开发给出了一种全新的设计方法。
智能化控制是目前国内外的一个研究热点，本设计中控制核心采用性价比高的C51系列单片机。
采用高速度，高性能的微处理器进行处理存储和比较，实现一些高效率的控制方法，同时实施迅速有效的保护功能。
在调制方法上采用流行的脉宽调制SPWM，为了改善设备的性能，提高设备的效率，采用了先进的数字化控制脉宽调制芯片SA4828代替原来的模拟控制脉宽调制芯片HFT-4752，SA4828是Mite公司生产三相SPWM 波形产生器，它可提供高质量，全数字的三相脉宽调制波形，同时为了提高驱动与保护的快速性与准确性，采取了高性能的驱动保护芯片。
在供电电路上采用JS158，满足专为设计逆变装置而又使用IPM的嵌入式系统级开关电源。
文中介绍SA4828的原理及其应用在逆变器中的软硬件设计方法。
结果表明，采用了本文设计的数字化控制的逆变测试电源可以获得稳定的电压输出，符合一台测试电源的设计要求。
数字化的测试电源最终实现了自动调节、自动检测、自动诊断和自动保护等功能，基本实现了智能控制的要求。
关键词：正弦脉宽调制(SPWM)，SA4828，逆变，IGBT，89C51AbstractWe design a microprocessor 89C51 as the core, SPWM controller SA4828 as the main body of the digital inverter test power source the power supply adopts the full digital control, the structure is simple,Flexible control for testing the development of power supply products. A new design method is given intelligent control is a hot research topic at home and abroad, the design cost-effective C51 series single chip microcomputer as control core used in,high speed, high performance microprocessor for processing Storage and comparison, some efficient control methods, and at the same time quickly and efficiently protect function on the modulation method uses the popular, a string of pulse width modulation SPWM, to improve the performance of the equipment, to improve the efficiency of the equipment, adopts the advanced digital control PWM chip SA4828 instead of the original analog control PWM chip HFT-4752, SA4828 is Mite company produces three-phase SPWM waveform generator, it can bring high-quality, full digital three-phase PWM waveform, at the same time in order to improve the rapid leaf and the accuracy of driver and protection, took a high-performance drive protection chip . In the power supply circuit adopts JS158, is enough for design and using IPM inverter device embedded system level switch power supply in this paper, the principle and application of SA4828 soft in the inverter. Hardware design method, the results show that the adopted in this paper, the design of digital control inverter test power source can obtain steady feet, voltage output, can meet the demands of a set of test power supply a meter digital test power finally realizes the automatic adjustment, automatic detection, automatic diagnosis and automatic protection function, basically achieved the requirement of intelligent control.Keywords: sine pulse width modulation (SPWM), SA4828, inverter, IGBT,89C51目录摘要 (I)ABSTRACT (II)第1章绪论 (1)1.1课题的背景 (1)1.2电源技术的发展概况 (2)第2章逆变电路的基本原理 (4)2.1 IGBT管的基本原理与特性 (4)2.1.1 IGBT的工作原理 (4)2.2逆变技术及其原理 (9)2.2.1现代逆变技术的分类 (10)2.2.2逆变电路的基本工作原理 (11)2.2.3电力器件的换流方式 (11)2.2.4三相电压型逆变电路 (12)2.3SPWM控制技术及其原理 (15)2.3.1 SPWM控制的基本原理 (15)第3章系统硬件设计 (18)3.1系统总体介绍 (18)3.2系统主电路设计 (20)3.2.1输入EMI滤波器的设计 (21)3.2.2输入整流滤波电路的设计 (23)3.2.3逆变器和输出滤波电路的设计 (24)3.2.4 RCD缓冲电路的设计 (26)3.3采样电路及A/D转换电路 (30)3.4SPWM波产生芯片SA4828及其应用 (33)3.4.1 SA4828工作原理 (33)3.4.2 SA4828与单片机的连接 (35)3.4.3 SA4828的编程 (36)3.5IGBT驱动电路EXB841 (40)3.5.1IGBT驱动电路的要求 (40)3.5.2.集成化IGBT专用驱动器EXB841 (43)3.5.3使用EXB841应该注意的一些事项 (45)3.6系统保护电路设计 (45)3.7辅助电源电路的设计 (48)第4章系统软件的设计 (50)4.1系统控制程序设计 (50)4.2软件抗干扰技术 (52)结论 (54)致谢 (55)参考文献 (56)附录A:第1章绪论1.1课题的背景随着各国工业与科学技术的飞速发展，在将来工业高度自动化的情况下，计算机技术、电力电子技术及自动控制技术将成为三种最重要的技术。
电力电子课程设计：正弦波逆变器设计
逆变器的概述逆变器（inverter）是将交流电能变换成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。
与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。
它由逆变桥、控制逻辑和滤波电路组成。
主要用于把直流电力转换成交流电力。
一般由升压回路和逆变桥式回路构成。
升压回路把太阳电池的直流电压升压到逆变器输出控制所需的直流电压；逆变桥式回路则把升压后的直流电压等价地转换成常用频率的交流电压。
逆变器主要由晶体管等开关元件构成，通过有规则地让开关元件重复开-关（ON-OFF），使直流输入变成交流输出。
广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、洗衣机、油烟机、冰箱，录像机、按摩器、风扇、照明等。
引言电力系统变电站和调度所的继电保护和综合自动化管理设备有的是单相交流供电的，其中有一部分是不能长时间停电的。
普通UPS设备因受内置蓄电池容量的限制，供电时间比较有限，而直流操作电源所带的蓄电池容量一般都比较大，所以需要一套逆变电源将直流电逆变成单相交流电。
电力电子器件的发展经历了晶闸管（SCR）、可关断晶闸管（GTO）、晶体管（BJT）、绝缘栅晶体管（IGBT）等阶段。
目前正向着大容量、高频率、易驱动、低损耗、模块化、复合化方向发展，与其他电力电子器件相比，IGBT具有高可靠性、驱动简单、保护容易、不用缓冲电路和开关频率高等特点，为了达到这些高性能，采用了许多用于集成电路的工艺技术，如外延技术、离子注入、精细光刻等。
IGBT最大的优点是无论在导通状态还是短路状态都可以承受电流冲击。
它的并联不成问题，由于本身的关断延迟很短，其串联也容易。
尽管IGBT模块在大功率应用中非常广泛，但其有限的负载循环次数使其可靠性成了问题，其主要失效机理是阴极引线焊点开路和焊点较低的疲劳强度，另外,绝缘材料的缺陷也是一个问题。
工频逆变电路
工频逆变电路
工频逆变电路是一种将交流电源转换为直流电源后再将其转换为高频交流电源的电路。
它主要由变压器、整流电路、滤波电路和逆变电路等部分组成。
首先，变压器将输入的低电压交流电源升压，输出高电压交流电源。
接下来，整流电路将高电压交流电源转换为直流电源，并通过滤波电路滤掉直流电源中的脉动。
最后，逆变电路将滤波后的直流电源通过PWM控制模块，将其转换为高频交流电源输出。
在工频逆变电路中，PWM控制模块是一个重要的部分，它可以通过调节脉宽和频率控制输出电压和电流的大小和形状。
同时，逆变电路的输出电压和电流的质量也会受到滤波电路和整流电路的影响，因此这些部分的设计和选材也非常重要。
总之，工频逆变电路是一种将低电压交流电源转换为高频交流电源的电路，其具有调节电压电流输出的能力，是现代电力电子技术中的一项重要技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无工频变压器的逆变电源设计
【摘要】：本文介绍以SG3525芯片为逆变电源控制系统，设计无工频变压器SPWM调制方式正弦波输出电源，以期实现逆变电源稳定输出。
【关键词】：无工频变压器；电路；电源
一、正弦波逆变器的设计要求和主电路形式及参数
1.1逆变电源的设计要求和目标
1）输出电压：输出为单相220V AC（有效值），频率为50Hz±1Hz。
2）输出功率：4KW，允许过载20%，既Pomax=4800W。
3）输出电流：允许失真度为3倍，既在电压峰值时的电流峰值允许最大为有效值的3倍。
最大有效值为Pomax/V oe=4800W/220V≈16.5A。
4）整机效率：设计目标η≥78%。
5）输入电压：输入：110/220V直流电压波动±15%
1.2主电路形式选择
1.2.1无工频变压器的逆变电源工作原理
逆变电路以PWM方式首先将220VDC电压逆变成高频方波，经高频升压变压器升压，再整流滤波得到一个稳定的直流电压，比如350VDC。
这部分电路实际上是一套直流/直流变换器，既DC/DC或DC-DC。
然后，由另一套逆变器以SPWM方式工作，将稳定的直流电压逆变成有效值稍大于220V的SPWM电压波形，经LC滤波后，就可以得到有效值为220V的50Hz交流电压。
1.2.2主电路形式
无工频变压器的逆变电源实际上包含两部分：一套DC/DC和一套SPWM逆变器。
DC/DC的设计这里我们不讨论。
所以，这里只讨论SPWM逆变主电路，其电路形式如下图所示,电源350V。
单相SPWM逆变主电路
1.3 参数设计
1.3.1开关管
逆变器允许输出峰值电流为
Im=3Iom=3*5.5A=16.5A
所以开关管选择额定电压为600V，额定电流30A。
1.3.2 LC滤波
L为工频电感，电感量可选为1～3mH。
为减小噪声，选闭合铁芯，如OD 型硅钢铁芯（400Hz）或铁粉芯铁芯。
C为工频电容，可以选CBB61-10µF-250V AC。
1.4 整体电路（如下图）
二、逆变控制电路的设计
2.1 SG3525结构框图和引脚功能
逆变电源控制电路的核心是SPWM发生器。
系统采用SG3525来实现SPWM控制信号的输出，该芯片其引脚及内部框图如下图所示。
直流电源Vs从脚15接入后分两路，一路加到或非门；另一路送到基准电压稳压器的输入端，产生稳定的+5 V基准电压。
+5 V再送到内部(或外部)电路的其它元器件作为电源。
振荡器脚5须外接电容CT ,脚6须外接电阻RT ,振荡器频率f由外接电阻RT和电容CT决定，f=1.18／RTCT ,逆变桥开关频率定为10kHz，取CT=O．22μF，RT=5 kΩ。
振荡器的输出分为两路，一路以时钟脉冲形式送至双稳态触发器及两个或非门；另一路以锯齿波形式送至比较器的同相输入端，比较器的反向输入端接误差放大器的输出。
误差放大器的输出与锯齿波电压在比较器中进行比较，输出一个随误差放大器输出电压高低而改变宽度的方波脉冲，再将此方波脉冲送到或非门的一个输入端。
或非门的另两个输入端分别为双稳态触发器和振荡器锯齿波。
双稳态触发器的两个输出互补，交替输出高低电平，将PWM脉冲送至三极管V1及V2的基极，锯齿波的作用是加入死区时间，保证V1及V2不同时导通。
最后，V1及V2分别输出相位相差180°的PWM波。
2．2 SPWM调制信号的产生
要得到正弦电压的输出，就要使逆变电路的控制信号以SPWM方式控制功率管的开关，所得到的脉冲方波输出再经过滤波就可以得到正弦输出电压。
通过SG3525来实现输出正弦电压，首先要得到SPWM的调制信号，而要得到SPWM 调制信号，必须得有一个幅值在l～3.5V，按正弦规律变化的馒头波，将它加到SG3525脚2，并与锯齿波比较，就可得到正弦脉宽调制波实现SPWM的控制电路框图,如图下所示。
基准50Hz的方波是由555芯片生成的，用来控制输出电压有效值和基准值比较产生的误差信号，使其转换成50Hz的方波，经过低频滤波，得到正弦的控制信号。
当电源输出电压发生变化时，会改变正弦信号的幅值，使SG3525输出脉宽也发生相应的变化，这就构成了一个闭合的反馈回路，能有效稳定输出的波形。
三、其他回路设计
3.1 过电流保护电路
过电流保护采用电流互感器作为电流检测元件，其具有足够快的响应速度，能够在IGBT允许的过流时间内将其关断，起到保护作用。
从整体电路图可知，过流保护信号取自CT2，经分压、滤波后加至电压比较器的同相输入端，如上图所示。
当同相输入端过电流检测信号比反相输入端参考电平高时，比较器输出高电平，使D2从原来的反向偏置状态转变为正向导通，并把同相端电位提升为高电平，使电压比较器一直稳定输出高电平。
同时，该过电流信号还送到SG3525的脚10。
当SG3525的脚10为高电平时，其脚11及脚14上输出的脉宽调制脉冲就会立即消失而成为零。
3.2 驱动电路的设计
驱动电路的设计既要考虑在功率管需要导通时，能迅速地建立起驱动电压，又要考虑在需要关断时，能迅速地泄放功率管栅极电容上的电荷，拉低驱动电压。
具体驱动电路如下图所示。
其工作原理是：
1)当光耦原边有控制电路的驱动脉冲电流流过时，光耦导通，使Q1的基极电位迅速上升，导致D2导通，功率管的栅极电压上升，使功率管导通；
2)当光耦原边无控制电路的驱动脉冲电流流过时，光耦不导通，使Q1的基极电位拉低，而功率管栅极上的电压还为高，所以导致Q1导通，功率管的栅极电荷通过Q1及电阻R3速泄放，使功率管迅速可靠地关断。
当然，对于功率管的保护同样重要，所以在功率管源极和漏极之间要加一个缓冲电路避免功率管被过高的正、反向电压所损坏。
如需减小电源体积，驱动电路可以选择IR2110集成芯片。
3.3 欠压电路
SG3525内部自带欠压保护，故不用设计。
四、逆变器的实验结果
按本设计的SPWM逆变器方案试制了样机，其额定输出功率为4.8kW，滤波器参数取L=3mH，C=10μF，滤波效果较好，样机的输出电压如下图所示。
从直观看，电压波形正弦度较好（因条件所限，尚未测试THD）。
用此样机带负载运行，效果较好。
实验表明，本文提出的系统方案是切实可行的，
输出电压波形。
