桩基承台基础施工工艺
桩基础承台施工方案

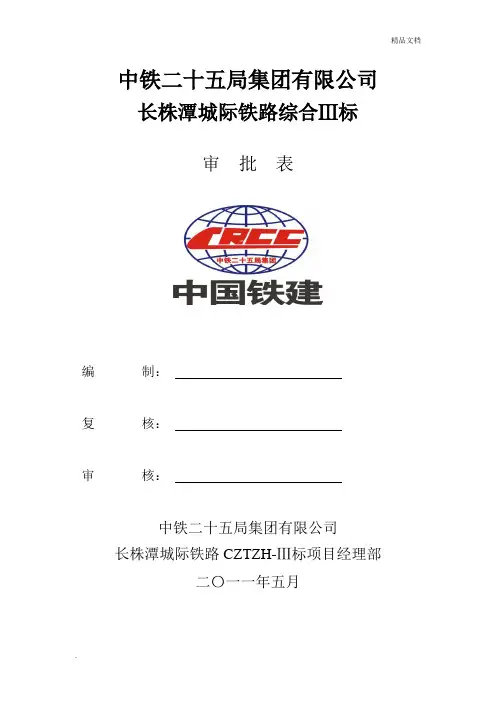

长株潭城际铁路综合Ⅲ标审批表编制:复核:审核:中铁二十五局集团有限公司长株潭城际铁路CZTZH-Ⅲ标项目经理部二〇一一年五月长株潭城际铁路综合Ⅲ标桩基础承台施工方案中铁二十五局集团有限公司长株潭城际铁路CZTZH-Ⅲ标株洲分部二〇一一年五月桩基础承台施工方案一、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》二、适用范围适用于陆上、放坡开挖的桩基础承台施工。
三、施工工艺及技术要求承台施工工艺流程图3.1、基坑开挖桩身砼达到一定的强度后进行基坑开挖。
在基坑开挖线以外5m 处设置纵横向截水沟将地表水排入天然水沟。
基坑排水采取在基坑四周设排水沟及集水坑,并由专人负责排除基坑积水,严禁积水浸泡基坑。
采用挖掘机放坡开挖,坑底预留30cm人工清底。
并根据地质情况,设置木桩或钢板桩等临时支护措施,防止边坡坍塌。
基坑开挖坡度见下表:3.2、凿除桩头、桩基检测破桩头前,应在桩体侧面用红油漆标注高程线,以防桩头被多凿。
破除桩头时应用采用空压机结合人工凿除,上部采用空压机凿除,下部留有10~20cm由人工进行凿除。
凿除过程中保证不扰动设计桩顶以下的桩身砼。
严禁用挖掘机或铲车将桩头强行拉断,以免破坏主筋。
将伸入承台的桩身钢筋清理整修成设计形状,复测桩顶高程,进行桩基检测。
桩头凿完后应报与监理验收,并经超声波等各种检测合格后方可浇筑砼垫层。
3.3、钢筋绑扎承台基坑开挖至设计基底高程经检验合格后,立即浇筑基础垫层砼。
钢筋绑扎应在垫层砼达到设计强度75%后进行。
在垫层面上弹出钢筋的外围轮廓线,并用油漆标出每根钢筋的平面位置。
承台钢筋集中加工,现场进行绑扎,底层承台钢筋网片与桩身钢筋焊接牢固;搭设钢管架绑扎、定好上层承台钢筋和预埋于承台内的墩身钢筋。
3.4、承台综合接地承台底层钢筋网兼作接地连接用,钢筋网纵横钢筋与桩基接地钢筋处采用φ16钢筋L型焊接。
综合接地纵、横、竖向钢筋的连接,采用φ16钢筋L型焊接要求单面焊焊缝长度不小于200mm,双面焊焊焊缝长度不小于100mm,焊缝厚度不小于4mm,焊缝饱满无夹渣。
现浇混凝土桩基承台施工工艺
2 一般项目: (1)绑扎钢筋的缺扣、松扣数量不超过绑扣数的 10%,且不应集 中. (2)弯钩的朝向应正确,绑扎接头应符合施工规范的规定,搭接 长度均不小于规定值. (3)用Ⅰ级的钢筋制作的箍筋,其数量符合设计要求,弯钩的角 度和平直长度应符合施工规范的规定.
(4)对焊接头无横向裂纹和烧伤,焊接均匀。接头处弯折不大于
4°,接头处钢筋轴线位移不得大于 0.1d,且不大于 2mm。
(5)电弧焊接头焊缝表面平整、无凹陷,焊瘤、接头处无裂纹、
气孔、焊渣及咬边。接头处绑条沿接头中心线的纵向位移不得大于 0.5d,
且不大于 3mm,接头处钢筋的轴线位移不大于 0.1d,且不大于 3mm,焊
3 允许偏差项目见下表。
桩基承台梁混凝土工程允许偏差
项
项目
允许偏差(mm) 检 验 方
次
法
1 轴线位置
10
钢尺检查
2标 高
±10
水准仪或钢尺
3 截面尺寸
4 表面平整度
5 预埋钢板中心线位置
项
项目
次
6 预埋管预留孔中心线位置
7 预埋螺栓中心线位置
8 预留洞中心线位置
六、 成品保护
检查
+15
钢尺检查
-10
缝厚度不小于 0.05d;焊缝宽度不小于 0.1d;焊缝长度不小于 0.5d,接
头处弯折不大于4°。
3 允许偏差项目见下表。
钢筋安装及预埋件位置允许偏差
项
项
目
允许偏差 检 查 方
次
(mm) 法
1 骨架的宽度、高度
±5
钢尺检查
2 骨架的长度

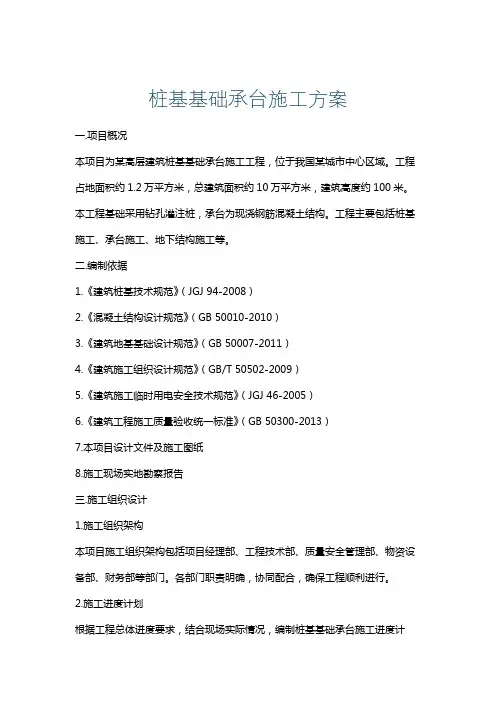

桩基基础承台施工方案
桩基基础承台施工方案一.项目概况本项目为某高层建筑桩基基础承台施工工程,位于我国某城市中心区域。
工程占地面积约1.2万平方米,总建筑面积约10万平方米,建筑高度约100米。
本工程基础采用钻孔灌注桩,承台为现浇钢筋混凝土结构。
工程主要包括桩基施工、承台施工、地下结构施工等。
二.编制依据1.《建筑桩基技术规范》(JGJ 94-2008)2.《混凝土结构设计规范》(GB 50010-2010)3.《建筑地基基础设计规范》(GB 50007-2011)4.《建筑施工组织设计规范》(GB/T 50502-2009)5.《建筑施工临时用电安全技术规范》(JGJ 46-2005)6.《建筑工程施工质量验收统一标准》(GB 50300-2013)7.本项目设计文件及施工图纸8.施工现场实地勘察报告三.施工组织设计1.施工组织架构本项目施工组织架构包括项目经理部、工程技术部、质量安全管理部、物资设备部、财务部等部门。
各部门职责明确,协同配合,确保工程顺利进行。
2.施工进度计划根据工程总体进度要求,结合现场实际情况,编制桩基基础承台施工进度计划。
施工进度计划分为三个阶段:前期准备、桩基施工、承台施工。
具体如下:(1)前期准备:包括现场勘查、施工图纸及技术规范学习、施工方案编制、施工队伍组织、施工材料设备准备等,预计耗时1个月。
(2)桩基施工:包括桩基定位、钻孔、清孔、钢筋笼制作及安装、混凝土浇筑等,预计耗时3个月。
(3)承台施工:包括承台模板制作及安装、钢筋绑扎、混凝土浇筑、养护等,预计耗时2个月。
3.人力资源配置根据施工进度计划,合理配置人力资源。
施工高峰期,现场施工人员约200人,包括各类专业技术人员、施工管理人员、施工操作人员等。
4.施工材料设备(1)施工材料:主要包括钢筋、混凝土、模板、脚手架等。
材料质量符合国家及行业标准,供应商需具备相应资质。
(2)施工设备:主要包括钻孔设备、混凝土泵车、搅拌站、吊车、运输车辆等。
桩基础承台施工方案
长株潭城际铁路综合Ⅲ标审批表编制:复核:审核:中铁二十五局集团有限公司长株潭城际铁路CZTZH-Ⅲ标项目经理部二〇一一年五月长株潭城际铁路综合Ⅲ标桩基础承台施工方案中铁二十五局集团有限公司长株潭城际铁路CZTZH-Ⅲ标株洲分部二〇一一年五月桩基础承台施工方案一、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》二、适用范围适用于陆上、放坡开挖的桩基础承台施工。
三、施工工艺及技术要求承台施工工艺流程图3.1、基坑开挖桩身砼达到一定的强度后进行基坑开挖。
在基坑开挖线以外5m 处设置纵横向截水沟将地表水排入天然水沟。
基坑排水采取在基坑四周设排水沟及集水坑,并由专人负责排除基坑积水,严禁积水浸泡基坑。
采用挖掘机放坡开挖,坑底预留30cm人工清底。
并根据地质情况,设置木桩或钢板桩等临时支护措施,防止边坡坍塌。
基坑开挖坡度见下表:3.2、凿除桩头、桩基检测破桩头前,应在桩体侧面用红油漆标注高程线,以防桩头被多凿。
破除桩头时应用采用空压机结合人工凿除,上部采用空压机凿除,下部留有10~20cm由人工进行凿除。
凿除过程中保证不扰动设计桩顶以下的桩身砼。
严禁用挖掘机或铲车将桩头强行拉断,以免破坏主筋。
将伸入承台的桩身钢筋清理整修成设计形状,复测桩顶高程,进行桩基检测。
桩头凿完后应报与监理验收,并经超声波等各种检测合格后方可浇筑砼垫层。
3.3、钢筋绑扎承台基坑开挖至设计基底高程经检验合格后,立即浇筑基础垫层砼。
钢筋绑扎应在垫层砼达到设计强度75%后进行。
在垫层面上弹出钢筋的外围轮廓线,并用油漆标出每根钢筋的平面位置。
承台钢筋集中加工,现场进行绑扎,底层承台钢筋网片与桩身钢筋焊接牢固;搭设钢管架绑扎、定好上层承台钢筋和预埋于承台内的墩身钢筋。
3.4、承台综合接地承台底层钢筋网兼作接地连接用,钢筋网纵横钢筋与桩基接地钢筋处采用φ16钢筋L型焊接。
综合接地纵、横、竖向钢筋的连接,采用φ16钢筋L型焊接要求单面焊焊缝长度不小于200mm,双面焊焊焊缝长度不小于100mm,焊缝厚度不小于4mm,焊缝饱满无夹渣。

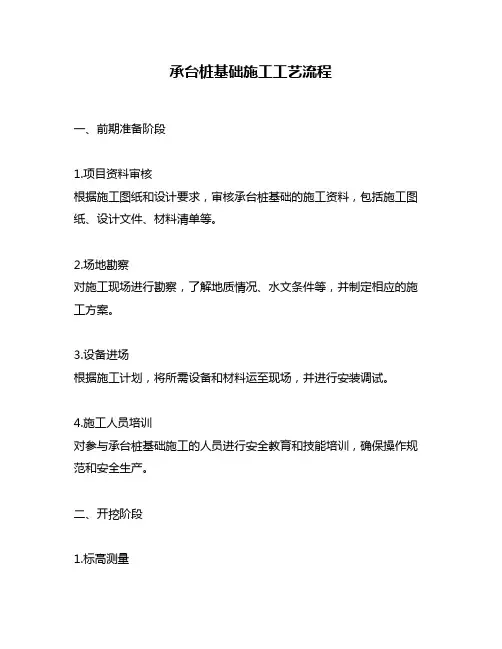

承台桩基础施工工艺流程
承台桩基础施工工艺流程一、前期准备阶段1.项目资料审核根据施工图纸和设计要求,审核承台桩基础的施工资料,包括施工图纸、设计文件、材料清单等。
2.场地勘察对施工现场进行勘察,了解地质情况、水文条件等,并制定相应的施工方案。
3.设备进场根据施工计划,将所需设备和材料运至现场,并进行安装调试。
4.施工人员培训对参与承台桩基础施工的人员进行安全教育和技能培训,确保操作规范和安全生产。
二、开挖阶段1.标高测量按照设计要求,在现场标出各个承台桩的位置和高程,并进行测量验收。
2.开挖土方根据标高测量结果,在承台桩位置处开挖土方,保持坡度平稳,并及时清理泥土和石头等杂物。
3.打钢筋笼在开挖好的坑内按照设计要求组装钢筋笼,并进行验收。
钢筋笼需要牢固可靠,符合设计要求。
三、灌注混凝土阶段1.混凝土搅拌将水泥、砂子、骨料等原材料按照一定比例放入混凝土搅拌机内进行搅拌,直至达到设计要求的混凝土标号。
2.泵送混凝土将搅拌好的混凝土通过泵车送至施工现场,保证混凝土的均匀性和流动性。
3.灌注混凝土在钢筋笼周围设置模板,并将混凝土倒入模板内,直至灌满整个承台桩基础。
同时要进行振捣和浇注过程中的质量监控。
四、养护阶段1.保温措施在灌注完成后,对承台桩基础进行保温处理,防止温度过低导致混凝土强度下降。
2.喷水养护在灌注完成后的24小时内,对承台桩基础进行喷水养护。
每天喷水2-3次,每次喷水时间为30分钟左右。
3.养护期限根据设计要求和环境条件确定承台桩基础的养护期限。
一般情况下,养护期限为28天左右。
五、验收阶段1.验收标准根据设计要求和相关标准,对承台桩基础进行验收。
主要包括外观质量、尺寸精度、混凝土强度等方面的检查。
2.验收结果根据验收结果,对承台桩基础进行评定。
如果符合设计要求,则可交付下一阶段施工;如果不符合设计要求,则需要进行修补或重做。
六、总结承台桩基础施工是一个复杂的过程,需要严格按照设计要求和相关标准进行操作。
只有做好前期准备、掌握施工技术和加强质量监控,才能保证施工质量和安全生产。
桩承台基础施工方案(3篇)
第1篇一、工程概况1. 工程名称:XX工程项目2. 工程地点:XX市XX区XX街道3. 工程规模:总建筑面积约XX万平方米4. 工程类型:住宅、商业、办公综合体5. 基础形式:桩承台基础二、施工依据1. 国家及地方相关法律法规2. 国家及行业标准规范3. 工程设计图纸4. 施工组织设计三、施工方案1. 施工准备(1)人员组织成立桩承台基础施工小组,明确各岗位人员职责,确保施工顺利进行。
(2)材料设备根据工程需求,提前采购桩基施工所需材料,包括桩基、混凝土、钢筋、模板等,确保材料质量合格。
(3)施工场地对施工场地进行平整、排水,确保场地满足桩基施工要求。
2. 施工工艺(1)桩基施工1)桩基设计:根据地质勘察报告,确定桩基类型、桩长、桩径、桩间距等参数。
2)桩基施工:采用旋挖钻机进行桩基施工,严格按照设计要求进行施工,确保桩基质量。
3)桩基验收:桩基施工完成后,进行桩基质量验收,包括桩位、桩长、桩径、桩身完整性等。
(2)承台施工1)承台设计:根据桩基施工情况,进行承台设计,确定承台尺寸、配筋、混凝土强度等级等参数。
2)承台施工:采用模板、钢筋、混凝土等材料进行承台施工,确保承台质量。
3)承台验收:承台施工完成后,进行承台质量验收,包括尺寸、配筋、混凝土强度等级等。
3. 施工进度安排(1)桩基施工:计划工期为XX天。
(2)承台施工:计划工期为XX天。
4. 施工质量控制(1)桩基施工:严格控制桩基施工质量,确保桩基垂直度、桩身完整性、桩位偏差等符合设计要求。
(2)承台施工:严格控制承台施工质量,确保承台尺寸、配筋、混凝土强度等级等符合设计要求。
5. 施工安全措施(1)施工人员安全培训:对施工人员进行安全教育培训,提高安全意识。
(2)施工现场安全管理:加强施工现场安全管理,确保施工安全。
(3)应急救援预案:制定应急救援预案,提高应急救援能力。
四、施工保障措施1. 加强组织领导,明确责任分工,确保施工进度和质量。
承台桩基础施工工艺流程
承台桩基础施工工艺流程承台桩基础是一种常见的地基施工工艺,广泛应用于建筑工程、桥梁工程、隧道工程等各类工程中。
承台桩基础施工工艺流程包括设计、土方开挖、桩基施工、浇筑混凝土等多个环节,下面将详细介绍其施工流程。
一、设计阶段(1)确定工程承载力、变形要求等设计参数。
(2)选用合适的承台桩基础形式,常见的有直立桩、倾斜桩、混凝土墩柱等。
(3)根据建筑设计要求,绘制桩基础平面布置图、桩基础剖面图。
二、土方开挖阶段(1)根据设计要求确定土方开挖的范围和深度。
(2)进行土方开挖前的现场勘察,了解土壤的性质、水位等情况,并根据勘察结果进行相应的处理措施。
(3)进行土方开挖,一般采用机械开挖方式,如挖掘机等。
三、桩基施工阶段(1)钢筋加工预制:根据设计要求和施工图纸准备好所需的钢筋,并按照要求进行加工。
(2)桩基施工准备:将预制好的钢筋安装在施工现场,确保钢筋的正确位置和布置,并进行相应的支撑。
(3)打灰板:在桩基础开挖基础上,进行打灰板,并进行相应的检查和调整。
(4)灌注混凝土:按照设计要求,在桩基础中灌注混凝土,并进行震捣、振捣等活动,以确保混凝土的质量和稳定性。
四、浇筑混凝土阶段(1)混凝土搅拌:在施工现场准备好混凝土搅拌设备,将水泥、砂子、骨料等按照一定的比例混合搅拌,制备成混凝土。
(2)混凝土运输:将搅拌好的混凝土运输到施工现场,并通过泵送、自卸车等方式进行装载和运输。
(3)混凝土浇筑:将混凝土倒入桩基础中,注意操作是否规范、混凝土的均匀性等。
(4)养护:混凝土浇筑完成后,需要进行养护,保持一定的湿润环境,以确保混凝土的强度和稳定性。
五、验收和收尾(1)验收:在桩基础施工完成后,需要进行验收,以检查是否符合设计要求和规范要求。
(2)收尾:完成验收后,进行收尾工作,如清理施工现场、移除无用材料等。
承台桩基础施工工艺流程大致如上所述,需要在每个环节中进行严格的操作和质量控制,确保桩基础的质量和稳定性。
同时,也需要根据具体的工程要求和现场实际情况进行相应的调整和处理,以保证施工过程的顺利进行和最终的施工质量。
承台桩基础施工工艺流程
承台桩基础施工工艺流程承台桩基础施工工艺流程指的是在建筑施工中,对承台桩基础进行施工的具体流程和工艺。
下面是一个700字的承台桩基础施工工艺流程的简要描述。
一、设计准备阶段在施工前需要进行承台桩基础的设计,包括承台桩的数量、位置和尺寸等。
根据设计要求,准备相应的施工图纸和工程量清单。
二、土方开挖阶段按照设计要求,进行土方开挖,清除地表上的积土和杂物。
同时进行场地勘探,了解地质情况,有需要的话进行地基处理。
三、桩位布置阶段根据设计图纸和标高要求,进行桩位布置。
确定好承台桩的中心位置和相对位置,标出桩位,并进行桩位测量和放线。
四、基础标高确定阶段根据设计要求和实际情况,确定承台桩的标高。
采用水平仪和测高仪等工具,进行标高的测量,确保桩基础的标高准确。
五、钢筋加工预制阶段根据设计图纸要求和钢筋加工的需要,进行钢筋加工预制。
根据计算所需的钢筋数量和尺寸,进行钢筋的剪切、弯曲和焊接等工艺。
六、桩基础灌注阶段将预制的钢筋在桩位上竖立好,并进行固定。
然后进行混凝土的拌和和浇注。
在灌注混凝土之前,要先进行高速搅拌,确保混凝土的均匀性和凝结性能。
七、摆平整顶阶段在混凝土灌注之后,要进行整顶,即将刚浇注的混凝土表面进行修整和平整。
使用拌平器进行拌平,确保桩基础的水平度和规整度。
八、养护阶段在桩基础施工完成之后,需要进行养护。
养护包括适当的湿润保养和覆盖保护,以保证混凝土的凝固和强度的发展。
九、竣工验收阶段在养护结束之后,对承台桩基础进行竣工验收。
验收包括检查桩基础的质量和标高等,确保施工质量符合设计要求。
以上就是关于承台桩基础施工工艺流程的简要描述。
根据具体项目的需求和情况,可能会有所不同。
在实际施工中,需要严格按照设计要求和工艺流程进行施工,确保承台桩基础的质量和安全性。
桥梁桩基承台墩柱施工工序
桥梁桩基承台墩柱施工工序桥梁是交通运输中重要的基础设施,而桥梁的承载力主要依靠桩基、承台、墩柱等结构来实现。
本文将详细介绍桥梁桩基、承台和墩柱的施工工序。
一、桩基施工工序1. 桩基的施工前,首先需要进行地质勘察和设计。
根据勘察结果和设计要求,确定桩基的位置、数量、直径和长度等参数,并制定相应的施工方案。
2. 桩基施工前需要对施工现场进行准备工作,包括清理场地、搭建施工平台、布置施工设备和物料等。
3. 桩基施工主要分为钻孔、灌注和固结三个阶段。
钻孔阶段是将钻机沿着桩基位置进行钻孔,直至达到设计要求的深度。
灌注阶段是在钻孔中注入混凝土,同时用钢筋加固。
固结阶段是等待混凝土固结,使桩基达到一定的强度。
4. 桩基施工结束后,需要进行检测,确保桩基的质量符合设计要求。
常用的检测方法包括静载试验、动力触探和超声波检测等。
二、承台施工工序1. 承台施工前需要进行预制构件的制作。
根据设计要求,预制承台的构件可以采用钢筋混凝土或预应力混凝土等材料制作。
2. 承台的施工主要包括基础准备、钢筋安装、模板搭建、混凝土浇筑和养护等工序。
基础准备是清理施工现场,确保基础平整、牢固。
钢筋安装是按照设计要求,在基础上布置钢筋,用钢筋焊接或绑扎固定。
模板搭建是根据设计要求,在钢筋上搭建模板,用于混凝土浇筑。
混凝土浇筑是将预制混凝土倒入模板中,通过振动和抹平等工艺,使混凝土均匀、紧密。
养护是在混凝土浇筑完毕后,进行湿润保温,以促进混凝土的早期强度发展。
3. 承台施工结束后,需要进行质量检验。
常用的检验方法包括外观检查、尺寸检查、强度检测和缺陷检查等。
三、墩柱施工工序1. 墩柱施工前需要进行模板制作。
根据设计要求,制作适合墩柱形状和尺寸的模板,并进行检查和调整,确保模板的质量。
2. 墩柱的施工主要包括模板安装、钢筋绑扎、混凝土浇筑和养护等工序。
模板安装是将制作好的模板安装在承台上,并用支撑物支撑固定。
钢筋绑扎是根据设计要求,在模板内布置钢筋,并用铁丝或钢筋焊接固定。
承台桩基础施工工艺流程
承台桩基础施工工艺流程承台桩基础是一种常见的基础形式,它适用于大型建筑物或桥梁的基础支撑。
在进行承台桩基础的施工工艺流程时,需要严格按照规范进行操作,以确保基础的稳固和安全。
下面将详细介绍承台桩基础施工的工艺流程。
1. 前期准备。
在进行承台桩基础的施工前,首先需要进行前期准备工作。
这包括对施工现场的勘察和测量,确定桩基位置和布置,清理施工现场,搭建施工设施等。
在准备工作中,需要严格按照设计要求和施工规范进行操作,确保施工的顺利进行。
2. 桩基钻孔。
接下来是桩基的钻孔工作。
在进行钻孔时,需要根据设计要求选择合适的钻孔设备和工艺,确保钻孔的直径和深度符合要求。
在钻孔过程中,需要及时清理孔内泥浆,防止孔内积水和泥沙对桩基质量的影响。
3. 灌注浆液。
完成钻孔后,需要进行灌注浆液的工作。
灌注浆液可以填充孔内空隙,增加桩基的承载能力和稳定性。
在灌注浆液时,需要选择合适的浆液材料和设备,严格控制浆液的配比和浇注速度,确保浆液充实均匀,避免出现空洞和质量缺陷。
4. 桩基混凝土浇筑。
当灌注浆液完成后,接下来是进行桩基混凝土的浇筑。
在浇筑混凝土时,需要根据设计要求选择合适的混凝土配合比和浇筑工艺,确保混凝土的均匀性和密实性。
同时,需要注意控制浇筑速度和浇筑高度,避免出现分层和裂缝。
5. 桩基养护。
最后是桩基的养护工作。
在桩基混凝土浇筑完成后,需要进行养护措施,包括保湿、覆盖和温度控制等。
养护的质量和时间对桩基的强度和耐久性有着重要影响,因此需要严格按照规范进行养护操作,确保桩基的质量和稳定性。
综上所述,承台桩基础施工工艺流程包括前期准备、桩基钻孔、灌注浆液、桩基混凝土浇筑和桩基养护等环节。
在施工过程中,需要严格按照设计要求和施工规范进行操作,确保基础的质量和安全。
希望本文能对承台桩基础施工工艺流程有所帮助。
桩基及承台施工方案
4。
2。
1施工准备:4。
2。
1.1材料及主要机具:水泥:宜采用325号~425号普通硅酸盐水泥或矿渣硅酸盐水泥。
砂:中砂或粗砂,含泥量不大于5%。
石子:粒径为0。
5~3。
2cm的卵石或碎石;桩身混凝土也可用粒径不大于5cm 的石子,且含泥量不大于2%.水:应用自来水或不含有害物质的洁净水。
外加早强剂应通过试验选用,粉煤灰掺合料按试验室的规定确定。
钢筋:钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告。
一般应备有三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯(低压36V、100W),电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全帽、安全带等。
模板:组合式钢模,弧形工具式钢模四块(或八块)拼装。
卡具、挂钩和零配件。
木板、木方,8号或12号槽钢等。
4。
2。
2.2 作业条件:人工开挖桩孔,井壁支护应根据该地区的土质特点、地下水分布情况,编制切实可行的施工方案,进行井壁支护的计算和设计.开挖前场地应完成三通一平.地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。
各项临时设施,如照明、动力、通风、安全设施准备就绪.熟悉施工图纸及场地的地下土质、水文地质资料,做到心中有数。
按基础平面图,设置桩位轴线、定位点;桩孔四周撒灰线。
测定高程水准点.放线工序完成后,办理预检手续。
按设计要求分段制作好钢筋笼。
全面开挖之前,有选择地先挖两个试验桩孔,分析土质、水文等有关情况,以此修改原编施工方案。
在地下水位比较高的区域,先降低地下水位至桩低以下0。
5m左右。
人工挖孔操作的安全至关重要,开挖前应对施工人员进行全面的安全技术交底;操作前对吊具进行安全可靠的检查和试验,确保施工安全。
4。
2。
2.3工艺流程:ﻩ放线定桩位及高程→开挖第一节桩孔土方ﻩ→支护壁模板放附加钢筋→浇筑第一节护壁混凝土ﻩ→检查桩位(中心)轴线ﻩ→架设垂直运输架→安装电动葫芦(卷扬机或木辘轳)→安装吊桶、照明、活动盖板、水泵、通风机等→开→挖吊运第二节桩孔土方(修边)ﻩ→先拆第一节支第二节护壁模板(放附加钢筋)ﻩﻩ浇第二节护壁混凝土ﻩ→检查桩位(中心)轴线ﻩ→逐层往下循环作业→开挖ﻩ放混凝土溜(导管)→浇筑桩身混凝土→扩底部分ﻩ→检查验收ﻩ→吊放钢筋笼ﻩ(随浇随振) →ﻩ插桩顶钢筋ﻩ→放线定桩位及高程:在场地三通一平的基础上,依据建筑物测量控制网的资料和基础平面布置图,测定桩位轴线方格控制网和高程基准许点。
桩基及承台施工方案
桩基及承台施工方案一、前期准备工作在开始桩基及承台施工之前,首先需要进行一些前期准备工作。
包括确定施工图纸、制定施工计划、准备施工机械设备和材料等。
二、桩基施工工艺1. 桩基施工前期准备在进行桩基施工前,需要清理桩基位置的杂物和污染物,确定桩位标高和位置。
对于特殊复杂地层,还需要进行勘探和检测,确保桩基施工的安全性。
2. 桩基施工工艺•钻孔施工:根据设计要求确定桩孔直径和深度,进行钻孔作业。
•灌注桩施工:在桩孔中注入混凝土,灌注完成后养护。
3. 桩基验收和记录完成桩基施工后,需要进行验收和记录,检查桩基质量是否符合设计要求,记录施工过程和参数。
三、承台施工工艺1. 承台施工前期准备确定承台位置和尺寸,准备承台模板和钢筋,做好现场浇筑准备工作。
2. 承台施工工艺•模板安装:根据设计要求安装承台模板。
•钢筋绑扎:按照设计要求在模板内绑扎好钢筋。
•浇筑混凝土:在模板内浇筑混凝土,注意浇筑过程中的振捣和养护。
四、施工安全措施在桩基及承台施工过程中,必须严格遵守相关施工安全规定,确保施工现场安全。
包括加强施工现场管理、安全防护设施设置、员工安全教育等方面的措施。
五、施工质量控制为确保桩基及承台施工质量,需进行严格的质量控制。
包括全程监督、验收记录、施工过程检测等措施,确保施工质量符合设计要求。
六、施工验收及总结完成桩基及承台施工后,需要进行验收工作。
确认桩基和承台质量是否符合设计要求,总结施工过程中的经验教训,为今后类似施工提供参考。
以上就是桩基及承台施工方案的详细介绍,希望对您有所帮助。
桥梁桩基础 承台施工
承台混 凝土浇 筑
2.6 混凝土养生
在混凝土浇筑完成并初凝后,予以洒水养护保证混凝土表面经 常处于湿润状态为准,养生期应符合规范要求。可在混凝土表面盖 上保持湿润的塑料薄膜等能延长保湿的材料,养护用水及材料不能 使混凝土产生不良外观质量影响。
2.7 基坑回填 砼达到设计强度后进行基坑
回填,桥墩承台采用原状土回填 并进行夯实处理,严禁承台基础 外露。桥台台后基坑均回填C20 砼到原地面。如下图所示,基坑 四周同步进行,分层回填夯实。
回填面高出地面 30ห้องสมุดไป่ตู้m
地面 线
承台
台
50
D
50
原状土回填并夯 实
注:D 为承台长或宽
承台施工
1 .承台施工工艺流程
集水井法抽水 混凝土拌制、输送
测设平面位置、标高
挖掘机开挖 凿除桩头 检测桩基 基底处理 绑扎钢筋 安装模板 灌筑混凝土 与墩台身接缝处理
基坑防护 制作混凝土试件
2 .施工方法
2.1 基坑开挖
承台基坑开挖采用挖掘机放坡开挖,开挖坡度1:0.75,基坑开 挖时应在基坑底面以上预留10cm土层,进行夯实至设计高程。并 根据地质情况,设置木桩或钢管桩等临时支护措施,防止边坡坍 塌。对于设计要求进行钻孔桩或钢板桩支护的,需待支护结构完 成并达到基本支撑强度后,再进行基坑开挖施工。
基坑四周应设置临时排水沟及集水坑,并由专人负责排除基坑 积水,严禁积水浸泡基坑。雨季期间,基坑开挖完成后,应尽快 进行基坑内主体结构施工以尽早进行回填。
基坑开挖
2.2 桩头凿除、桩基检测
2.3 钢筋及预埋件施工
承 台 垫 层
承台钢 筋安装
⑶承台预埋件 承台预埋主要包括墩柱纵向钢筋、综合接地钢筋及临时观测 标,另外底层承台还包括加台纵向预埋钢筋。 ①观测标埋设 为了满足变形观测的需要,需要在梁体、桥墩及承台上设置观测 标,承台观测标为临时观测标,当墩身观测标正常使用后,承台 观测标随基坑回填将不再使用。承台观测标分为观测标—1、观测 标—2,观测标—1设置于底层承台左侧小里程角上,观测标—2设 置于底层承台右侧大里程角
图解桩基承台施工步骤
【转】图解桩基承台施工步骤1、承台开挖
2、承台基坑
3、坑底整平
4、固定模板
5、垫层石子、C15混凝土
6、面层抹平
7、养护
附设计图纸:
1、三桩承台平面尺寸
2、三桩承台剖立面尺寸
8.桩心放钢筋笼
9.规范要求桩心钢筋笼1米至1米5,低端用钢托板,用C30混凝土,用振捣棒密实。
桩心钢筋笼:
10桩顶钢筋焊接、柱子定位
11承台支模板
12.两桩承台钢筋笼
13绑扎柱子钢筋
14支承台模板
15三桩承台放底部钢筋、支模板
16沉降缝处双柱承台支模绑扎钢筋
二、附设计图纸:
1、三桩承台平面尺寸
2.承台打混凝土
3.拆模
4.柱头支模板
5.柱头拆模
6.基础墙体
7.基础回填土
8.基础部分回填建筑垃圾
9.基础回填----碎石垫层
10.机电部分----基础排污排水预埋管
11.1F垫层摊铺细石子
12.1F地面混凝土垫层浇筑
13.养护后的地面混凝土垫层
14.一楼搭建模板支撑
15.梁板柱支模绑扎钢筋
999建造师论坛:海量考试资源免费下载。
承台桩基础施工工艺流程详解和注意事项
承台桩基础施工工艺流程详解和注意事项下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!承台桩基础施工工艺流程详解与注意事项一、承台桩基础施工工艺流程详解1. 现场准备:首先,需要对施工现场进行清理,确保无杂物,并进行地质勘查,了解土壤条件,以便选择合适的桩基类型。
桥梁承台桩基础施工流程
桥梁承台桩基础施工流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!桥梁承台桩基础施工流程简述如下:①施工准备:包括现场勘查、图纸复核、定位放线及施工设备与材料准备。
②桩基施工:采用钻孔灌注桩或预制桩等方法,完成桩的制作与打入,确保桩体质量。
③桩头处理:桩顶标高调整,多余部分切除平整,进行桩基检测,确保承载力达标。
④基坑开挖:根据设计要求,采用挖掘机开挖基坑,保留一定厚度土层人工清理,防止桩基受损,同时做好基坑支护与降水工作。
⑤基底处理:清理基底,整平夯实,检测地基承载力,必要时进行换填或加固处理。
⑥承台模板安装:按照设计尺寸与形状,安装承台模板,确保垂直度和平整度,加固牢靠。
⑦钢筋绑扎:在模板内绑扎承台所需钢筋,包括底筋、面筋及各种构造钢筋,设置垫块以控制保护层厚度。
⑧浇筑混凝土:配置符合设计强度的混凝土,采用泵送或吊车浇筑,振捣密实,确保无蜂窝麻面。
⑨养护与拆模:浇筑后及时养护,达到规定强度后拆除模板,进行承台表面处理。
⑩后续连接:处理承台与墩柱或其他上部结构的连接部位,准备进行下一道工序。
