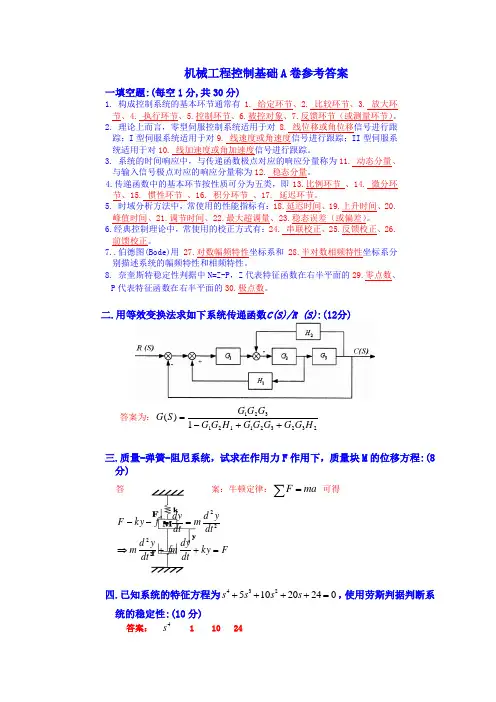

控制工程基础测试题1-2-3

控制工程基础测试题1-2-3

机械工程控制基础A卷参考答案一填空题:(每空1分,共30分)1. 构成控制系统的基本环节通常有1. 给定环节、2. 比较环节、3. 放大环节、4. 执行环节、5.控制环节、6.被控对象、7.反馈环节(或测量环节)。

2. 理论上而言,零型伺服控制系统适用于对8. 线位移或角位移信号进行跟踪;I型伺服系统适用于对9. 线速度或角速度信号进行跟踪;II型伺服系统适用于对10. 线加速度或角加速度信号进行跟踪。

3. 系统的时间响应中,与传递函数极点对应的响应分量称为11. 动态分量、与输入信号极点对应的响应分量称为12. 稳态分量。

4.传递函数中的基本环节按性质可分为五类,即13.比例环节、14. 微分环节、15. 惯性环节、16. 积分环节、17. 延迟环节。

5. 时域分析方法中,常使用的性能指标有:18.延迟时间、19.上升时间、20.峰值时间、21.调节时间、22.最大超调量、23.稳态误差(或偏差)。

6.经典控制理论中,常使用的校正方式有:24. 串联校正、25.反馈校正、26.前馈校正。

7..伯德图(Bode)用27.对数幅频特性坐标系和28.半对数相频特性坐标系分别描述系统的幅频特性和相频特性。

8. 奈奎斯特稳定性判据中N=Z-P,Z代表特征函数在右半平面的29.零点数、P代表特征函数在右半平面的30.极点数。

二.用等效变换法求如下系统传递函数C(S)/R (S):(12分)答案为:2323211213211)(HGGGGGHGGGGGSG++-=三.质量-弹簧-阻尼系统,试求在作用力F作用下,质量块M的位移方程:(8分)案:牛顿定律:∑=maF可得答FkydtdyfmdtydmdtydmdtdyfkyF=++⇒==--2222四.已知系统的特征方程为43251020240s s s s++++=,使用劳斯判据判断系统的稳定性:(10分)答案:4s 1 10 243s 5 20 2s 6 241s 0(ε)-------24620561=-0s 24 -------2402461=-εε 第一列系数出现0,用一个小正数ε代替,ε上下元素符号相同,表示有一对纯虚根存在,则认为有一次变号此例解得根为:±2j ,-2,-3。

《控制工程基础》课程作业习题(含解答)

《控制工程基础》课程作业习题(含解答)

第一章概论本章要求学生了解控制系统的基本概念、研究对象及任务,了解系统的信息传递、反馈和反馈控制的概念及控制系统的分类,开环控制与闭环控制的区别;闭环控制系统的基本原理和组成环节。

学会将简单系统原理图抽象成职能方块图。

例1 例图1-1a 为晶体管直流稳压电源电路图。

试画出其系统方块图。

例图1-1a 晶体管稳压电源电路图解:在抽象出闭环系统方块图时,首先要抓住比较点,搞清比较的是什么量;对于恒值系统,要明确基准是什么量;还应当清楚输入和输出量是什么。

对于本题,可画出方块图如例图1-1b。

例图1-1b 晶体管稳压电源方块图本题直流稳压电源的基准是稳压管的电压,输出电压通过R和4R分压后与稳压管的电3压U比较,如果输出电压偏高,则经3R和4R分压后电压也偏高,使与之相连的晶体管基极w电流增大,集电极电流随之增大,降在R两端的电压也相应增加,于是输出电压相应减小。

c反之,如果输出电压偏低,则通过类似的过程使输出电压增大,以达到稳压的作用。

例2 例图1-2a为一种简单液压系统工作原理图。

其中,X为输入位移,Y为输出位移,试画出该系统的职能方块图。

解:该系统是一种阀控液压油缸。

当阀向左移动时,高压油从左端进入动力油缸,推动动力活塞向右移动;当阀向右移动时,高压油则从右端进入动力油缸,推动动力活塞向左移动;当阀的位置居中时,动力活塞也就停止移动。

因此,阀的位移,即B点的位移是该系统的比较点。

当X向左时,B点亦向左,而高压油使Y向右,将B点拉回到原来的中点,堵住了高压油,Y的运动也随之停下;当X向右时,其运动完全类似,只是运动方向相反。

由此可画出如例图1-2b的职能方块图。

例图1-2a 简单液压系统例图1-2b 职能方块图1.在给出的几种答案里,选择出正确的答案。

(1)以同等精度元件组成的开环系统和闭环系统,其精度比较为_______ (A )开环高; (B )闭环高; (C )相差不多; (D )一样高。

(2)系统的输出信号对控制作用的影响 (A )开环有; (B )闭环有; (C )都没有; (D )都有。

控制工程基础试卷及答案

控制工程基础试卷及答案

课程名称: 自动控制理论 (A/B 卷 闭卷)一、填空题(每空 1 分,共15分)1、反馈控制又称偏差控制,其控制作用是通过 与反馈量的差值进行的。

2、复合控制有两种基本形式:即按 的前馈复合控制和按 的前馈复合控制。

3、两个传递函数分别为G 1(s)与G 2(s)的环节,以并联方式连接,其等效传递函数为()G s ,则G(s)为 (用G 1(s)与G 2(s) 表示)。

4、典型二阶系统极点分布如图1所示,则无阻尼自然频率=n ω ,阻尼比=ξ ,该系统的特征方程为 ,该系统的单位阶跃响应曲线为 。

5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+,则该系统的传递函数G(s)为 。

6、根轨迹起始于 ,终止于 。

7、设某最小相位系统的相频特性为101()()90()tg tg T ϕωτωω--=--,则该系统的开环传递函数为 。

8、PI 控制器的输入-输出关系的时域表达式是 ,其相应的传递函数为 ,由于积分环节的引入,可以改善系统的 性能。

二、选择题(每题 2 分,共20分)1、采用负反馈形式连接后,则 ( )A 、一定能使闭环系统稳定;B 、系统动态性能一定会提高;C 、一定能使干扰引起的误差逐渐减小,最后完全消除;D 、需要调整系统的结构参数,才能改善系统性能。

2、下列哪种措施对提高系统的稳定性没有效果 ( )。

A 、增加开环极点;B 、在积分环节外加单位负反馈;C 、增加开环零点;D 、引入串联超前校正装置。

3、系统特征方程为 0632)(23=+++=s s s s D ,则系统 ( )A 、稳定;B 、单位阶跃响应曲线为单调指数上升;C 、临界稳定;D 、右半平面闭环极点数2=Z 。

4、系统在2)(t t r =作用下的稳态误差∞=ss e ,说明 ( )A 、 型别2<v ;B 、系统不稳定;C 、 输入幅值过大;D 、闭环传递函数中有一个积分环节。

控制工程基础第1阶段测试题

控制工程基础第1阶段测试题

控制工程基础一、名词解释(15分)1.闭环系统2.多路开关3. 调节过程中的上升时间r t二、判断题(10分,对的作符号“ ”,错的作符号“×”)1. 监督控制系统可以实现最优控制。

( O )2. 在输入通道采用多路开关的目的是为了节省器件。

( O )3. 通常工业过程中的许多参数,如温度、压力和流量等都是数字量。

( X )4. 输入输出信号采用电压传输有利于抗干扰。

( X )5. 计算机可以直接处理模拟信号。

(X)三、多选题(15分)1. 有舍有入整量化方法的最大量化误差为( C )a. qb. 3/4qc. 1/2qd. 1/4 q2. 电子式多路开关的优点是( B C E )a. 断开阻抗高b. 开关速度快c. 体积小d. 阻抗不受环境影响e. 寿命长3. 在数字量输入输出通道中采用光电隔离技术的目的是( B )a. 信号放大b. 抗干扰c. 把外部电平信号转换为数字量d.把数字量转换为外部电平信号四、计算题 (10分)若某ADC 的输入电压范围为max U =5V ,min U =-5V ,n =12,试求其量化单位。

五、简述题(50分)1. 按照功能,计算机控制系统可分成哪几类?各有什么特点?2. DDC系统主要由哪几部分组成?各部分的作用是什么?3. 计算机控制系统和使用常规调节装置的自动控制系统有哪些相同点和不同点?4. 说明手/自动无扰动切换的意义和途径。

5. 输入通道中程控放大器的作用和实现方式是什么?。

《控制工程基础》试卷A1

《控制工程基础》试卷A1

注:尊敬的各位读者,本文是笔者教育资料系列文章的一篇,由于时间关系,如有相关问题,望各位雅正。

希望本文能对有需要的朋友有所帮助。

如果您需要其它类型的教育资料,可以关注笔者知识店铺。

由于部分内容来源网络,如有部分内容侵权请联系笔者。

《控制工程基础》试卷A适用专业: 考试日期:考试时间:120分钟 考试形式:闭卷 试卷总分:100分 一、(每小题5分,共10分)简答题1、对广义控制系统,按反馈情况可分为哪两类控制系统?简要说明之。

2、简述控制工程上对控制系统的基本要求。

二、(10分)某仓库大门控制系统如图一所示,试说明自动控制大门开启和关闭的工作原理,并画出系统原理方框图。

图一 仓库大门控制系统三、(10分)图二所示是由电阻R 、电感L 和电容C 组成的RLC 无源网络,试列写出以)(t u i 为输入量,以)(0t u 为输出量的网络微分方程并求其传递函数。

(函数)(t f 在零初始条件下的拉斯变换为: )0()()]([)(f s F s t f L n n -=)+_u i (t0(t )+_RL图二 RLC 无源网络四、(14分)试求图三所示控制系统的传递函数)()(s R s C图三 控制系统结构图五、(18分)二阶系统如图四所示,其中5.0=ξ,s rad n /4=ω,当输入信号为单位阶跃函数时,试求:(1)该系统的性能指标r t 、p t 、%p M 和%)2(±=∆s t ; (2)概略绘出系统的单位阶跃响应曲线。

X i图四六、(14分)设单位负反馈控制系统的开环传递函数为)5)(1()(++=s s s K s G K ,试求:(1)确定系统稳定时开环增益K 值的范围;(2)当输入斜波函数时,系统的稳态误差1=ss e 的K 值。

七、(12分)设单位反馈控制系统的开环传递函数为110)(+=s s G K ,当系统输入为)452sin(2)(︒-=t t x i 时,求系统的稳态输出。

《控制工程基础》练习题及答案

《控制工程基础》练习题及答案

《控制工程基础》练习题及答案1.单选题L作为控制系统,一般()。

A.开环不振荡B.闭环不振荡C.开环一定振荡D.闭环一定振荡正确答案:A2.串联相位滞后校正通常用于()。

A.提高系统的快速性B.提高系统的稳态精度C.减少系统的阻尼D.减少系统的固有频率正确答案:B3 .下列串联校正装置的传递函数中,能在频率3C=4处提供最大相位超前角的是()。

A. (4s + l)∕(s+l)B. (s+l)∕(4s + l)C. (0.1s + l)∕(0.625s + l)D. (0.625s + l)∕(0.1s + l)正确答案:D4 .利用乃奎斯特稳定性判据判断系统的稳定性时,Z=P-N中的Z表示意义为()。

A.开环传递函数零点在S左半平面的个数B.开环传递函数零点在S右半平面的个数C.闭环传递函数零点在S右半平面的个数D.闭环特征方程的根在S右半平面的个数正确答案:D5 .某环节的传递函数为G⑸=Ts + l,它是()。

A.积分环节B.微分环节C. 一阶积分环节D. 一阶微分环节正确答案:D6.单位反馈控制系统的开环传递函数为G(s)=4∕s(s÷5),则系统在r(t)=2t输入作用下,其稳态误差为()。

A. 10/4B. 5/4C. 4/5D. 0正确答案:A7.已知系统的开环传递函数为100∕S2(0∙lS+l)(5S+4),则系统的开环增益以及型次为()。

A. 25 , ∏型B. IOO , ∏ 型C. 100 z I 型D. 25 , O 型正确答案:A8.控制论的中心思想是()。

A. 一门即与技术科学又与基础科学紧密联系的边缘科学8 .通过信息的传递、加工处理和反馈来进行控制C.抓住一切通讯和控制系统所共有的特点D,对生产力的发展、生产率的提高具有重大影响正确答案:B9 .反馈控制系统是指系统中有()。

A.反馈回路B.惯性环节C.积分环节D. PID调节器正确答案:A10.下面因素中,与系统稳态误差无关的是()。

控制工程基础考卷带答案复习资料

控制工程基础考卷带答案复习资料

专业课原理概述部分一、选择题(每题1分,共5分)1. 控制系统的基本目的是?A. 提高系统精度B. 增强系统稳定性C. 改善系统性能D. 所有上述A. 稳定性B. 静态误差C. 响应时间D. 系统效率3. PID控制器中的P代表?A. 积分B. 比例C. 微分D. 偏差4. 开环控制系统与闭环控制系统的区别在于?A. 开环控制系统有反馈B. 闭环控制系统无输入C. 开环控制系统无反馈D. 闭环控制系统无输出A. 系统类型B. 开环增益C. 输入信号类型D. 控制器类型二、判断题(每题1分,共5分)1. 控制系统可以完全消除外部扰动的影响。

(×)2. 增加开环增益会提高系统的稳态精度。

(√)3. 所有控制系统都需要反馈才能正常工作。

(×)4.PID控制器适用于所有类型的控制系统。

(×)5. 控制系统的动态性能只与系统的时间常数有关。

(×)三、填空题(每题1分,共5分)1. 控制系统的基本组成部分包括控制器、执行机构、______和被控对象。

2. 控制系统的性能指标主要包括稳定性、快速性和______。

3.PID控制器由比例、积分和______三个部分组成。

4. 闭环控制系统的特点是输出信号对输入信号进行______。

5. 控制系统的数学模型通常包括______模型、传递函数模型和状态空间模型。

四、简答题(每题2分,共10分)1. 简述控制系统的基本原理。

2. 解释开环控制系统和闭环控制系统的区别。

3. 什么是PID控制器?它有什么作用?4. 简述控制系统的稳定性定义及其重要性。

5. 控制系统设计的基本步骤有哪些?五、应用题(每题2分,共10分)1. 设计一个简单的温度控制系统,并说明其工作原理。

2. 如何通过增加积分环节来减小系统的稳态误差?3. 给出一个应用PID控制器的实际案例,并解释其参数调整的意义。

4. 分析一个闭环控制系统中的反馈对系统性能的影响。

机械工程控制基础第1阶段测试题

机械工程控制基础第1阶段测试题

机械工程控制基础第1阶段测试题第一篇:机械工程控制基础第1阶段测试题江南大学现代远程教育第一阶段测试卷考试科目:《机械工程控制基础》(第一章、第二章)(总分100分)时间:90分钟学习中心(教学点)批次:层次:专业:学号:身份证号:姓名:得分:一、单项选择题(本题共15小题,每小题2分,共30分。

)3&(t)-xo(t)+xo(t)=xi(t)x1、某系统的微分方程为 o则它是()。

A、线性定常系统B、线性系统C、非线性系统D、非线性时变系统2、开环系统的控制信号取决于()。

A、系统的实际输出B、系统的实际输出与理想输出之差C、输入与输出之差D、输入3、机械工程控制论的研究对象是()。

A、机床主传动系统的控制论问题B、高精度加工机床的控制论问题C、自动控制机床的控制论问题D、机械工程领域中的控制论问题4、对于控制系统,反馈一定存在与于()。

A、开环系统B、线性定常系统C、闭环系统D、线性时变系统5、闭环系统的特点是系统中存在()。

A、执行环节B、运算放大环节C、反馈环节D、比例环节6、开环控制系统的特点是()。

A、不能实行计算机控制B、存在信息反馈C、容易引起不稳定D、结构简单,成本低7、线性定常系统的微分方程为''(t)+2xo'(t)+3xo(t)=4xi(t)xo则该系统极点为()。

A、s1=-1+j2;s2=-1-j2;B、s1=C、2+j;s2=2-j;s1=2+j;s2=2-j;s3=0 D、以上都对8、系统数学模型是指()的数学表达式。

A、输入信号B、输出信号C、系统的动态特性D、系统的特征方程9、系统传递函数为 G(s)=2 /(2s+3s+1),则系统放大系数为()。

A、0.5B、1C、2D、无法确定10、下图所属环节为()。

A、微分环节B、积分环节C、导前环节D、惯性环节11、以下传递函数属于振荡环节的是()。

A、G(s)=(2s+1)/(s+3s+2)B、G(s)=1 /(s+3s+2)C、G(s)=1 /(s+s+1)D、G(s)=(2s+1)/(s+s+1)12、以下关于信息的说法正确的是()。

控制工程基础考卷附答案

控制工程基础考卷附答案

1.对控制系统的基本要求一般可归结为_________稳定性,准确性,快速性____、____________、___________。

2.自动控制系统对输入信号的响应,一般都包含两个分量,即一个是瞬态响应分量,另一个是____________响应分量。

3.在闭环控制系统中,通过检测元件将输出量转变成与给定信号进行比较的信号,这个信号称为_________________。

4.若前向通道的传递函数为G(s),反馈通道的传递函数为H(s),则闭环传递函数为__________________。

5 函数f(t)=的拉氏变换式是_________________ 。

6 开环对数频率特性的低频段﹑中频段﹑高频段分别表征了系统的稳定性,动态特性,抗干扰能力﹑﹑。

7.Bode 图中对数相频特性图上的-180°线对应于奈奎斯特图中的___________。

8.已知单位反馈系统的开环传递函数为:20()(0.51)(0.041)G s s s =++求出系统在单位阶跃输入时的稳态误差为。

9.闭环系统稳定的充要条件是所有的闭环极点均位于s 平面的______半平面。

10.设单位反馈控制系统的开环传递函数为10()1G s s =+,当系统作用有x i (t ) = 2cos(2t - 45︒)输入信号时,求系统的稳态输出为_____________________。

11.已知传递函数为2()kG s s =,则其对数幅频特性L (ω)在零分贝点处的频率数值为_________ 。

12 在系统开环对数频率特性曲线上,低频段部分主要由环节和决定。

13.惯性环节的传递函数11+Ts ,它的幅频特性的数学式是__________,它的相频特性的数学式是____________________。

14.已知系统的单位阶跃响应为()1t t o x t te e --=+-,则系统的脉冲脉冲响应为__________。

控制工程基础考卷带答案复习资料

控制工程基础考卷带答案复习资料

专业课原理概述部分一、选择题(每题1分,共5分)A. 稳定性B. 快速性C. 准确性D. 经济性答案:DA. 结构简单B. 抗干扰能力强C. 精度低D. 无反馈环节答案:B3. PID控制器中,P代表什么含义?A. 比例B. 积分C. 微分D. 比例积分答案:AA. 齐次性B. 叠加性C. 时变性D. 线性答案:CA. 静态误差B. 动态误差C. 超调量D. 响应时间答案:B二、判断题(每题1分,共5分)1. 控制系统的目的是使输出量精确跟踪输入量。

(答案:√)2. 开环控制系统一定比闭环控制系统精度高。

(答案:×)3. 比例控制器可以减小系统的稳态误差。

(答案:√)4. 控制系统的稳定性与系统参数无关。

(答案:×)5. 微分控制器可以提高系统的快速性。

(答案:√)三、填空题(每题1分,共5分)1. 控制系统的基本组成部分包括控制器、执行器、传感器和______。

(答案:被控对象)2. 控制系统的性能指标包括静态性能指标和______性能指标。

(答案:动态)3.PID控制器由比例、积分和______三个部分组成。

(答案:微分)4. 控制系统的数学模型主要包括______模型、传递函数模型和状态空间模型。

(答案:微分方程)5. 控制系统的稳定性分析主要包括______判据和根轨迹法。

(答案:劳斯)四、简答题(每题2分,共10分)1. 简述开环控制系统和闭环控制系统的区别。

答案:开环控制系统无反馈环节,闭环控制系统有反馈环节;开环控制系统精度低,闭环控制系统精度高;开环控制系统简单,闭环控制系统复杂。

2. 什么是控制系统的稳态误差?如何减小稳态误差?答案:稳态误差是指系统在稳态时,输出量与输入量之间的差值。

减小稳态误差的方法有:增大比例系数、引入积分环节、增大开环增益等。

3. 简述PID控制器的作用。

答案:PID控制器可以调整比例、积分、微分三个参数,实现对系统的精确控制,提高系统的稳定性、快速性和准确性。

控制工程基础期末试卷

控制工程基础期末试卷

控制工程基础期末试卷控制工程基础期末试卷第一部分:选择题(每题2分,共40分)1.控制工程是研究如何将所给的的_______变为所要的_______的一门学科。

A.输入,输出 B. 信号,系统 C. 问题,解决方案 D. 功能,性能2.控制系统的核心是_______。

A. 传感器 B. 执行器 C. 控制器 D. 电源3.传感器的作用是_______。

A. 接收输入信号 B. 产生输出信号 C. 进行信号处理 D. 控制反馈4.控制系统的稳定性是指_______。

A. 系统的输出是否与期望值一致 B. 系统是否能够快速响应输入变化 C. 系统的输出是否趋于稳定 D. 系统的输出是否具有周期性5.控制系统的开环传递函数为G(s),闭环传递函数为H(s),则G(s)与H(s)的关系为_______。

A. G(s) = 1 / H(s) B. G(s) = 1 - H(s) C. G(s) = 1 + H(s) D. G(s) = H(s)6.PID控制器是由比例控制器、积分控制器和_______组成的。

A. 微分控制器 B. 反馈控制器 C. 前馈控制器 D. 输出控制器7.控制系统的传递函数为G(s),则当s = jω时,G(s)的值表示_______。

A.系统的增益 B. 系统的相位 C. 系统的频率响应 D. 系统的阻尼比8.控制系统的根轨迹是描述_______。

A. 系统的稳定性 B. 系统的动态响应C. 系统的频率响应D. 系统的传递函数9.控制系统的鲁棒稳定性是指_______。

A. 系统的输出是否趋于稳定 B. 系统的输入是否与期望值一致 C. 系统对参数变化的稳定性 D. 系统的输出是否具有周期性10.控制系统的频率响应是指_______。

A. 系统的输出是否与期望值一致 B.系统是否能够快速响应输入变化 C. 系统的输出是否趋于稳定 D. 系统对输入信号频率的响应情况11.控制系统的零极点分布对系统的_______有重要影响。

《控制工程基础》参考复习题及答案

《控制工程基础》参考复习题及答案

《控制工程基础》参考复习题及习题解答第一部分 单项选择题1.闭环控制系统的主反馈取自【 】A.给定输入端B.干扰输入端C.控制器输出端D.系统输出端2.不同属性的物理系统可以有形式相同的【 】A.数学模型B.被控对象C.被控参量D.结构参数3.闭环控制系统的开环传递函数为G(s)H(s),其中H(s)是反馈传递函数,则系统的误差信号为【】 (s )-H (s)X 0(s ) (s )-X 0(s ) (s )-X 0(s ) (s )-H (s )X 0(s )3-1闭环控制系统的开环传递函数为G(s)H(s),其中H(s)是反馈传递函数,则系统的偏差信号为【】(s )-H (s)X 0(s ) (s )-X 0(s ) (s )-X 0(s ) (s )-H (s )X 0(s )4.微分环节使系统【 】A.输出提前B.输出滞后C.输出大于输入D.输出小于输入5.当输入量发生突变时,惯性环节的输出量不能突变,只能按【 】A.正弦曲线变化B.指数曲线变化C.斜坡曲线变化D.加速度曲线变化调节器的微分部分可以【 】A.提高系统的快速响应性B.提高系统的稳态性C.降低系统的快速响应性D.降低系统的稳态性6-调节器的微分部分可以【 】A.提高系统的稳定性B.提高系统的稳态性C.降低系统的稳定性D.降低系统的稳态性7.闭环系统前向传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.输出信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与输出信号的拉氏变换之比8.一阶系统的时间常数为T ,其脉冲响应为【 】 A.T t e --1 B.T t Te T t -+- C.T t e T -1 D.Tt Te T -+8-1.一阶系统的时间常数为T ,其单位阶跃响应为【 】 A.T t e --1 B.T t Te T t -+- C.T t e T -1 D.Tt Te T -+8-2.一阶系统的时间常数为T ,其单位斜坡响应为【 】 A.T t e --1 B.T t Te T t -+- C.T t e T -1 D.Tt Te T -+8-3.一阶系统的时间常数为T ,其单位阶跃响应的稳态误差为【 】B.TC.1TD.T tTe T -+8-4.一阶系统的时间常数为T ,其单位斜坡响应的稳态误差为【 】B.TC.1TD.T t Te T -+ 9.过阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.单调上升曲线D.等幅衰减曲线10.干扰作用下,偏离原来平衡状态的稳定系统在干扰作用消失后【 】A.将发散离开原来的平衡状态B.将衰减收敛回原来的平衡状态C.将在原平衡状态处等幅振荡D.将在偏离平衡状态处永远振荡11.单位脉冲函数的拉普拉斯变换是【 】s C. 21s +1/s12.线性控制系统的频率响应是系统对输入【 】A.阶跃信号的稳态响应B.脉冲信号的稳态响应C.斜坡信号的稳态响应D.正弦信号的稳态响应13.积分环节的输出比输入滞后【 】A.090-B.090C.0180-D.018014.奈魁斯特围线中所包围系统开环传递函数)(s G 的极点数为3个,系统闭环传递函数的极点数为2个,则映射到)(s G 复平面上的奈魁斯特曲线将【 】A.逆时针围绕点(0,j0)1圈B.顺时针围绕点(0,j0)1圈C.逆时针围绕点(-1,j0)1圈D.顺时针围绕点(-1,j0)1圈15.最小相位系统稳定的条件是【 】A.γ>0和g L <0B.γ<0和g K >1C.γ>0和)(g L ω<0D.γ<0和)(g L ω>016.若惯性环节的时间常数为T ,则将使系统的相位【 】A.滞后1tan ()T ω-B.滞后1tan ω--C.超前1tan ()T ω-D.超前1tan ω-- 17.控制系统的误差是【 】A.期望输出与实际输出之差B.给定输入与实际输出之差C.瞬态输出与稳态输出之差D.扰动输入与实际输出之差18.若闭环系统的特征式与开环传递函数的关系为)()(1)(s H s G s F +=,则【 】A.)(s F 的零点就是系统闭环零点B.)(s F 的零点就是系统开环极点C.)(s F 的极点就是系统开环极点D.)(s F 的极点就是系统闭环极点19.要使自动调速系统实现无静差,则在扰动量作用点的前向通路中应含有【 】A.微分环节B.积分环节C.惯性环节D.比例环节20.积分器的作用是直到输入信号消失为止,其输出量将【 】A.直线上升B.垂直上升C.指数线上升D.保持水平线不变21.自动控制系统的控制调节过程是以偏差消除【 】A.偏差的过程B.输入量的过程C.干扰量的过程D.稳态量的过程22.系统输入输出关系为i o o o x x x x cos =++,则该系统为【 】 A.线性系统 B.非线性系统 C.线性时变系统 D.线性定常系统23.线性定常二阶系统的输出量与输入量之间的关系是【 】A.振荡衰减关系B.比例线性关系C.指数上升关系D.等幅振荡关系24. 微分环节可改善系统的稳定性并能【 】A.增加其固有频率B.减小其固有频率C.增加其阻尼D.减小其阻尼25.用终值定理可求得)8)(5(4)(++=s s s s F 的原函数f (s )的稳态值为【 】A.∞ B .426.可以用叠加原理的系统是【 】A.开环控制系统B.闭环控制系统C.离散控制系统D.线性控制系统27.惯性环节含有贮能元件数为【 】D.不确定28.一阶系统的单位阶跃响应在t =0处的斜率越大,系统的【 】A.响应速度越快B.响应速度越慢C.响应速度不变D.响应速度趋于零29.临界阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.单调上升曲线D.等幅衰减曲线30.欠阻尼二阶系统的输出信号振幅的衰减速度取决于【 】A.n ξωB.ξωC.g ξωD.c ξω31.单位加速度信号的拉氏变换为【 】B. s 1C. 21sD. 31s32.线性系统的输入信号为t t x i ωsin )(=,则其输出信号响应频率为【 】A.ωB.n ωC.ωjD.n j ω33.微分环节的输出比输入超前【 】A.090-B.090C.0180-D.018034.若闭环系统的特征式与开环传递函数的关系为)()(1)(s H s G s F +=,则【 】A.)(s F 的极点就是系统开环零点B.)(s F 的零点就是系统开环极点C.)(s F 的零点就是系统闭环极点D.)(s F 的极点就是系统闭环极点35.系统开环传递函数为)11.0()14.0()(2++=s s s K s G 不用计算或作图,凭思考就能判断该闭环系统的稳定状况是【】A.稳定B.不稳定C.稳定边界D.取决于K 的大小36.为了保证系统有足够的稳定裕量,在设计自动控制系统时应使穿越频率附近)(ωL 的斜率为【 】A.-40 dB/decB.-20 dB/decC.+40 dB/decD.+20 dB/dec37.线性定常系统的偏差信号就是误差信号的条件为【 】A.反馈传递函数H(s)=1B.反馈信号B(s)=1C.开环传递函数G(s) H(s)=1D.前向传递函数G(s)=138.降低系统的增益将使系统的【 】A.稳定性变差B.稳态精度变差C.超调量增大D.稳态精度变好39.含有扰动顺馈补偿的复合控制系统可以显著减小【 】A.超调量B.开环增益C.扰动误差D.累计误差调节器的微分部分可以【 】A.改善系统的稳定性B.调节系统的增益C.消除系统的稳态误差D.减小系统的阻尼比41.一般情况下开环控制系统是【 】A.不稳定系统B.稳定系统C.时域系统D.频域系统42.求线性定常系统的传递函数条件是【 】A.稳定条件B.稳态条件C.零初始条件D.瞬态条件43.单位负反馈系统的开环传递函数为G(s),则其闭环系统的前向传递函数与【 】A.反馈传递函数相同B.闭环传递函数相同C.开环传递函数相同D.误差传递函数相同44.微分环节是高通滤波器,将使系统【 】A.增大干扰误差B.减小干扰误差C.增大阶跃输入误差D.减小阶跃输入误差45.控制框图的等效变换原则是变换前后的【 】A.输入量和反馈量保持不变B.输出量和反馈量保持不变C.输入量和干扰量保持不变D.输入量和输出量保持不变46.对于一个确定的系统,它的输入输出传递函数是【 】A.唯一的B.不唯一的C.决定于输入信号的形式D.决定于具体的分析方法47.衡量惯性环节惯性大小的参数是【 】A.固有频率B.阻尼比C.时间常数D.增益系数48.三个一阶系统的时间常数关系为T2<T1<T3,则【 】系统响应快于T3系统 系统响应快于T2系统系统响应慢于T1系统 D.三个系统响应速度相等49.闭环控制系统的时域性能指标是【 】A.相位裕量B.输入信号频率C.最大超调量D.系统带宽50.输入阶跃信号稳定的系统在输入脉冲信号时【 】A .将变成不稳定系统 B.其稳定性变好 C.其稳定性不变 D.其稳定性变差51.二阶欠阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线52.单位斜坡信号的拉氏变换为【 】B.s 1C.21sD.31s53.线性控制系统【 】A.一定是稳定系统B.是满足叠加原理的系统C.是稳态误差为零的系统D.是不满足叠加原理的系统54.延迟环节Ts e s G -=)(的幅频特性为【 】A.)(ωA =1B.)(ωA =0C.)(ωA <1D.)(ωA >155.闭环系统稳定的充分必要条件是其开环极坐标曲线逆时针围绕点(-1,j0)的圈数等于落在S 平面右半平面的【】A.闭环极点数B.闭环零点数C.开环极点数D.开环零点数56.频率响应是系统对不同频率正弦输入信号的【 】A.脉冲响应B.阶跃响应C.瞬态响应D.稳态响应57.传递函数的零点和极点均在复平面的左侧的系统为【 】A.非最小相位系统B.最小相位系统C.无差系统D.有差系统58.零型系统跟踪阶跃信号的稳态误差为【 】B.∞C.常数D. )()(lim 0s H s G s →59.降低系统的增益将使系统的【 】A.稳定性变差B.快速性变差C.超调量增大D.稳态精度变好60.把系统从一个稳态过渡到新的稳态的偏差称为系统的【 】A.静态误差B.稳态误差C.动态误差D.累计误差61.闭环控制系统除具有开环控制系统所有的环节外,还必须有【 】A.给定环节B.比较环节C.放大环节D.执行环节62.同一系统由于研究目的的不同,可有不同的【 】A.稳定性B.传递函数C.谐波函数D.脉冲函数63.以同等精度元件组成的开环系统和闭环系统其精度比较为【 】A.开环高B.闭环高C.相差不多D.一样高64.积分环节的积分时间常数为T ,其脉冲响应为【 】T +1/T65.串联环节的对数频率特性为各串联环节的对数频率特性的【 】A.叠加B.相乘C.相除D.相减66.非线性系统的最主要特性是【 】A.能应用叠加原理B.不能应用叠加原理C.能线性化D.不能线性化67.理想微分环节的输出量正比于【 】A.反馈量的微分B.输入量的微分C.反馈量D.输入量68.若二阶系统的阻尼比和固有频率分别为ξ和n ω,则其共轭复数极点的实部为【 】A.n ξωB.n ξω-C.d ξω-D.d ξω69.控制系统的时域稳态响应是时间【 】A.等于零的初值B.趋于零的终值C.变化的过程值D.趋于无穷大时的终值70.一阶系统的时间常数T 越小,系统跟踪斜坡信号的【 】A.稳定性越好B.稳定性越差C.稳态性越好D.稳态性越差71.二阶临界阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线72.线性系统的输入信号为t A t x i ωsin )(=,则其稳态输出响应相位【 】A.等于输入信号相位B.一般为输入信号频率ω的函数C.大于输入信号相位D.小于输入信号相位73.延迟环节Ts es G -=)(的相频特性为【 】 A.T ωωϕ1tan )(--= B.T ωωϕ1tan )(-=C. T ωωϕ=)(D. T ωωϕ-=)(74.Ⅱ型系统的开环传递函数在虚轴上从右侧环绕其极点的无穷小圆弧线所对应的开环极坐标曲线是半径为无穷大,且按顺时针方向旋转【 】A.π2的圆弧线B.πv 的圆弧线C.-π2的圆弧线D.π的圆弧线75.闭环系统稳定的充要条件是系统开环对数幅频特性过零时,对应的相频特性【 】A. 180)(-<c ωϕB. 180)(->c ωϕC. 180)(>c ωϕ 180)(<c ωϕ76.对于二阶系统,加大增益将使系统的【 】A.稳态性变差B.稳定性变差C.瞬态性变差D.快速性变差77.Ⅰ型系统跟踪阶跃信号的稳态误差为【 】B.∞C.常数D. )()(lim 0s H s G s → 78.控制系统含有的积分个数多,开环放大倍数大,则系统的【 】A.稳态性能愈好B.动态性能愈好C.稳定性愈好D.稳态性能愈差79.控制系统的稳态误差主要取决于系统中的【 】A.微分和比例环节B.惯性和比例环节C.比例和积分环节D.比例和延时环节80.比例积分微分(PID)校正对应【 】A.相位不变 B .相位超前校正 C .相位滞后校正 D .相位滞后超前校正81.闭环控制系统必须通过【 】A.输入量前馈参与控制B.干扰量前馈参与控制C.输出量反馈到输入端参与控制D.输出量局部反馈参与控制82.不同属性的物理系统可以有形式相同的【 】A.传递函数B.反函数C.正弦函数D.余弦函数83.输出信号对控制作用有影响的系统为【 】A.开环系统B.闭环系统C.局部反馈系统D.稳定系统84.比例环节能立即地响应【 】A.输出量的变化B.输入量的变化C.误差量的变化D.反馈量的变化85.满足叠加原理的系统是【 】A.定常系统B.非定常系统C.线性系统D.非线性系统86.弹簧-质量-阻尼系统的阻尼力与两相对运动构件的【 】A.相对位移成正比B.相对速度成正比C.相对加速度成正比D.相对作用力成正比87.当系统极点落在复平面S 的虚轴上时,其系统【 】A.阻尼比为0B.阻尼比大于0C.阻尼比小于1大于0D.阻尼比小于088.控制系统的最大超调量【 】A.只与阻尼比有关B.只与固有频率有关C.与阻尼比和固有频率都有关D.与阻尼比和固有频率都无关89.过阻尼的二阶系统与临界阻尼的二阶系统比较,其响应速度【 】A.过阻尼的小于临界阻尼的B.过阻尼的大于临界阻尼的C.过阻尼的等于临界阻尼的D.过阻尼的反比于临界阻尼的90.二阶过阻尼系统的阶跃响应为【 】A.单调衰减曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线91.一阶系统在时间为T 时刻的单位阶跃响应为【 】A. 1B.C.D.92.线性系统的输出信号完全能复现输入信号时,其幅频特性【 】A.)(ωA ≥1B.)(ωA <1C. 0<)(ωA <1D.)(ωA ≤093.Ⅱ型系统是定义于包含有两个积分环节的【 】A.开环传递函数的系统B.闭环传递函数的系统C.偏差传递函数的系统D.扰动传递函数的系统94.系统的幅值穿越频率是开环极坐标曲线与【 】A.负实轴相交处频率B.单位圆相交处频率图上零分贝线相交处频率 图上-180°相位线相交处频率94-1.系统的幅值穿越频率是对数频率特性曲线与【 】A.负实轴相交处频率B.单位圆相交处频率图上零分贝线相交处频率 图上-180°相位线相交处频率95.系统的穿越频率越大,则其【 】A.响应越快B.响应越慢C.稳定性越好D.稳定性越差96. 最小相位系统传递函数的【 】A.零点和极点均在复平面的右侧B.零点在复平面的右侧而极点在左侧C.零点在复平面的左侧而极点在右侧D.零点和极点均在复平面的左侧97.Ⅰ型系统能够跟踪斜坡信号,但存在稳态误差,其稳态误差系数等于【 】B.开环放大系数C.∞D.时间常数98.把系统扰动作用后又重新平衡的偏差称为系统的【 】A.静态误差B.稳态误差C.动态误差D.累计误差型系统跟踪斜坡信号的稳态误差为【 】B.∞C.常数D. )()(lim 0s H s G s→ 调节器的比例部分主要调节系统的【 】A.增益B.固有频率C.阻尼比D.相频特性101.随动系统要求系统的输出信号能跟随【 】A.反馈信号的变化B.干扰信号的变化C.输入信号的变化D.模拟信号的变化102.传递函数的量纲是【 】A.取决于输入与反馈信号的量纲B.取决于输出与输入信号的量纲C.取决于干扰与给定输入信号的量纲D.取决于系统的零点和极点配置103.对于抗干扰能力强系统有【 】A.开环系统B.闭环系统C.线性系统D.非线性系统104.积分调节器的输出量取决于【 】A.干扰量对时间的积累过程B.输入量对时间的积累过程C.反馈量对时间的积累过程D.误差量对时间的积累过程105.理想微分环节的传递函数为【 】 A.Ts +11B.s 1+Ts105.一阶微分环节的传递函数为【 】 A.Ts +11B.s 1+Ts106.实际系统传递函数的分母阶次【 】A.小于分子阶次B.等于分子阶次C.大于等于分子阶次D.大于或小于分子阶次107.当系统极点落在复平面S 的负实轴上时,其系统【 】A.阻尼比为0B.阻尼比大于0C.阻尼比大于或等于1D.阻尼比小于0108.欠阻尼二阶系统的输出信号的衰减振荡角频率为【 】A.无阻尼固有频率B.有阻尼固有频率C.幅值穿越频率D.相位穿越频率109.反映系统动态精度的指标是【 】A.超调量B.调整时间C.上升时间D.振荡次数110.典型二阶系统在欠阻尼时的阶跃响应为【 】A.等幅振荡曲线B.衰减振荡曲线C.发散振幅曲线D.单调上升曲线111.一阶系统时间常数为T ,在单位阶跃响应误差范围要求为±时,其调整时间为【】112.比例环节的输出能不滞后地立即响应输入信号,其相频特性为【 】A.00)(=ωϕB.0180)(-=ωϕC.090)(-=ωϕD.090)(=ωϕ113.实际的物理系统)(s G 的极点映射到)(s G 复平面上为【 】A.坐标原点B.极点C.零点D.无穷远点114.系统的相位穿越频率是开环极坐标曲线与【 】A.负实轴相交处频率B.单位圆相交处频率图上零分贝线相交处频率 图上-180°相位线相交处频率114-1.系统的相位穿越频率是对数频率特性曲线与【 】A.负实轴相交处频率B.单位圆相交处频率图上零分贝线相交处频率 图上-180°相位线相交处频率115.比例微分环节(时间常数为T )使系统的相位【 】A.滞后1tan T ω-B.滞后1tan ω-C.超前1tan T ω-D.超前1tan ω-116.系统开环频率特性的相位裕量愈大,则系统的稳定性愈好,且【 】A.上升时间愈短B.振荡次数愈多C.最大超调量愈小D.最大超调量愈大117.Ⅱ型系统跟踪阶跃信号的稳态误差为零,其静态位置误差系数等于【 】B.开环放大系数C.∞D.时间常数调节器的积分部分消除系统的【 】A.瞬态误差B.干扰误差C.累计误差D.稳态误差119.Ⅰ型系统跟踪斜坡信号的稳态误差为【 】B.∞C.常数D. )()(lim 0s H s G s→ 120.比例微分校正将使系统的【 】A.抗干扰能力下降B.抗干扰能力增加C.稳态精度增加D.稳态精度减小120-1.比例微分校正将使系统的【 】A.稳定性变好B.稳态性变好C.抗干扰能力增强D.阻尼比减小121.若反馈信号与原系统输入信号的方向相反则为【 】A.局部反馈B.主反馈C.正反馈D.负反馈122.实际物理系统微分方程中输入输出及其各阶导数项的系数由表征系统固有特性【】 A.结构参数组成 B.输入参数组成 C.干扰参数组成 D.输出参数组成123.对于一般控制系统来说【 】A.开环不振荡B.闭环不振荡C.开环一定振荡D.闭环一定振荡124.积分环节输出量随时间的增长而不断地增加,增长斜率为【 】T +1/T T 2125.传递函数只与系统【 】A.自身内部结构参数有关B.输入信号有关C.输出信号有关D.干扰信号有关126.闭环控制系统的开环传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比127.当系统极点落在复平面S 的Ⅱ或Ⅲ象限内时,其系统【 】A.阻尼比为0B.阻尼比大于0C.阻尼比大于0而小于1D.阻尼比小于0128.欠阻尼二阶系统是【 】A .稳定系统 B. 不稳定系统 C.非最小相位系统 D.Ⅱ型系统129.二阶无阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线130.二阶系统总是【 】A.开环系统B.闭环系统C.稳定系统D.非线性系统131.一阶系统时间常数为T ,在单位阶跃响应误差范围要求为±时,其调整时间为【】132.积分环节Ts s G 1)(=的幅值穿越频率为【 】 A.T 1B.-T 1C. 20T 1lg D. -20T 1lg132-1.微分环节()G s Ts =的幅值穿越频率为【 】 A.T 1B.-T 1C. 20T 1lgD. -20T 1lg132-2.积分环节21()G s Ts =的幅值穿越频率为【 】 A.T 1B.-T 1C.D.133.实际的物理系统)(s G 的零点映射到)(s G 复平面上为【 】A.坐标原点B.极点C.零点D.无穷远点134.判定系统稳定性的穿越概念就是开环极坐标曲线穿过实轴上【 】A.(-∞,0)的区间B.(-∞,0]的区间C.(-∞,-1)的区间D.(-∞,-1]的区间135.控制系统抗扰动的稳态精度是随其前向通道中【 】A.微分个数增加,开环增益增大而愈高B.微分个数减少,开环增益减小而愈高C.积分个数增加,开环增益增大而愈高D.积分个数减少,开环增益减小而愈高136.若系统无开环右极点且其开环极座标曲线只穿越实轴上区间(-1,+∞),则该闭环系统一定【】A.稳定B.临界稳定C. 不稳定D.不一定稳定137.比例环节的输出能不滞后地立即响应输入信号,其相频特性为【 】A.00)(=ωϕB.0180)(-=ωϕC.090)(-=ωϕD.090)(=ωϕ138.控制系统的跟随误差与前向通道【 】A.积分个数和开环增益有关B.微分个数和开环增益有关C.积分个数和阻尼比有关D.微分个数和阻尼比有关139.Ⅰ型系统跟踪阶跃信号的稳态误差为【 】B.∞C.常数D.)()(lim 0s H s G s→ 140.Ⅱ型系统跟踪斜坡信号的稳态误差为零,其静态位置误差系数等于【 】B.开环放大系数C. ∞D.时间常数141.实际物理系统的微分方程中输入输出及其各阶导数项的系数由表征系统固有特性【 】A.特征参数组成B.输入参数组成C.干扰参数组成D.输出参数组成142.输出量对系统的控制作用没有影响的控制系统是【 】A.开环控制系统B.闭环控制系统C.反馈控制系统D.非线性控制系统143.传递函数代表了系统的固有特性,只与系统本身的【 】A. 实际输入量B.实际输出量C.期望输出量D.内部结构,参数144.惯性环节不能立即复现【 】A.反馈信号B.输入信号C.输出信号D.偏差信号145.系统开环传递函数为)(s G ,则单位反馈的闭环传递函数为【 】 A.)(1)(s G s G + B.)()(1)()(s H s G s H s G + C.)()(1)(s H s G s G + D.)()(1)(s H s G s H +146.线性定常系统输出响应的等幅振荡频率为n ω,则系统存在的极点有【 】A.n j ω±1B.n j ω±C.n j ω±-1D.1-147.开环控制系统的传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比147-1.闭环控制系统的开环传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比148.欠阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.等幅振荡曲线D.等幅衰减曲线 149.一阶系统是【 】A.最小相位系统B.非最小相位系统C.Ⅱ型系统D.不稳定系统 150.单位阶跃函数的拉普拉斯变换是【 】s C.21s +1/s151.一阶系统的响应曲线开始时刻的斜率为【 】A.TB.TC.T 1 D.T 1 152.惯性环节11)(+=Ts s G 的转折频率越大其【 】 A.输出响应越慢 B.输出响应越快C.输出响应精度越高D.输出响应精度越低153.对于零型系统的开环频率特性曲线在复平面上【 】A.始于虚轴上某点,终于坐标原点B.始于实轴上某点,终于实轴上另一点C.始于坐标原点,终于虚轴上某点D.始于虚轴上某点,终于虚轴上另一点 153-1.对于Ⅰ型系统的开环频率特性曲线在复平面上【 】A.始于(0)180G j =∞∠-的点,终于坐标原点B.始于(0)90G j =∞∠-的点,终于坐标原点C.始于(0)180G j =∞∠-的点,终于实轴上任意点D.始于(0)90G j =∞∠-的点,终于虚轴上任意点154.相位裕量是当系统的开环幅频特性等于1时,相应的相频特性离【 】A.负实轴的距离B.正实轴的距离C.负虚轴的距离D.正虚轴的距离 155.对于二阶系统,加大增益将使系统的【 】A.动态响应变慢B.稳定性变好C.稳态误差增加D.稳定性变差 155-1.对于二阶系统,加大增益将使系统的【 】A.动态响应变慢B.稳态误差减小C.稳态误差增加D.稳定性变好 156.惯性环节使系统的输出【 】A.幅值增大B.幅值减小C.相位超前D.相位滞后156-1.惯性环节使系统的输出随输入信号频率增加而其【 】A.幅值增大B.幅值减小C.相位超前D.相位滞后157.无差系统是指【 】A.干扰误差为零的系统B.稳态误差为零的系统C.动态误差为零的系统D.累计误差为零的系统158.Ⅱ型系统跟踪加速度信号的稳态误差为【 】B.常数C.∞D.时间常数159.控制系统的稳态误差组成是【 】A.跟随误差和扰动误差B.跟随误差和瞬态误差C.输入误差和静态误差D.扰动误差和累计误差160.Ⅰ型系统的速度静差系数等于【 】B.开环放大系数C.∞D.时间常数161.线性定常系统输入信号导数的时间响应等于该输入信号时间响应的【 】A. 傅氏变换B.拉氏变换C.积分D.导数162.线性定常系统输入信号积分的时间响应等于该输入信号时间响应的【 】A.傅氏变换B.拉氏变换C.积分D.导数第一部分 单项选择题第二部分 填空题1.积分环节的特点是它的输出量为输入量对 的积累。

控制工程基础 试卷 A卷+答案

控制工程基础 试卷 A卷+答案

学年度第一学期期末考试《控制工程基础》(八)卷专业班级姓名学号一、单选题(每题的备选答案中只有一个♦佳答案,每题2分,共30分)1.一阶系统的单位阶跃响应的动态过程为:()A.振荡衰减,最后趋于终值B.按指数规律趋于终值C.直线上升D.直线下降2.采样系统稳定的充分必要条件是()A,系统的闭环极点PK都分布在Z平面的单位圆圆周上B.系统的闭环极点PK都分布在Z平面的圆内部C.系统的闭环极点PK部分布在Z平面的圆外部D.系统的闭环极点PK都分布在Z平面的实轴上3.3变化时G(j3)的红向量端点轨迹曲线称为()。

A,幅频特性曲线B,极强标图C.对数坐标图 D.相频特性曲线4.Bode图的横坐标当频率ω每变化(〉倍,其间隔距离为1个单位长度,表示Ig3?的值改变量为1。

A.2B.20C.1D.105.系统闭环特征方程为D(三)=s'3+2s^2+3s+6≈0,则系统()Λ.稳定 B.单位阶跃响应曲线为单调指数上升C.临界桎定D.右半平面闭环极点数为26.闭环发数极点与负实轴的夹角B反映了系统的()。

A.峰值时间B.超调量C.上升时间D.调节时间7.当系统中存在更数开环零点时,需要计算根轨迹的().A.终止角B.分离角C.会合角D.起始角8.从控制理论的发展来看可以分成三个阶段,其中第•阶段是():A.现代控制理论B.经典控制理论C.大数据理论S智能控制理论9.根轨迹是系统所有()的轨迹曲线。

A.闭环零点B,闭环极点C.开环零点开环极点10.从自动控制的观点看,家用空调机的温度传感器是以下哪个器件()R.输入元件B∙反馈元件C.执行元件 D.比较元件11.下列哪一种系统为开环控制系统()A.家用电冰箱温度控制系统B.家用电热水器恒温控制系统C.国内现有的无人操作交通红绿灯自动控制系统D.家用空调机温度控制系统12.奈奎斯特判据中的Z指的是系统的().Λ.开环右极点个数 B.闭环右零点个数C.开环右写点个数D.闭环右极点个数13.对计算采样系统的稳态误差非常仃用的Z变换基本定理是(〉A.线性定理B.初值定理C.第数位移定理D.终值定理14.系统频率特性和传递函数的关系为()A.频率特性与传递函数没有关系B.二者完全是•样的C.传递函数的及变量S用j3代替后,就是相应的频率特性D.频率特性可以用图形表示,传递函数则不能15.在如卜指标中,哪个不能用来评价控制系统的时域性能?()A.调整时间B.稳态位置误差C.最大超调量D.带宽二、多选题(每题的备选答案中有多个最佳答案,每题5分,共50分)16.已知系统的传递函数为,则极点分别为()A.0B.-1.C.-0.5D.-217.按照输入信号的特征,可以将控制系统分为()两种\随动系统 B.连续系统C.线性系统 D.恒值系统18.卜列关于负反馈的描述中,正确的是:()Λ.负反馈能有利于生产设备或工艺过程的稳定运行B.闭环控制系统是含负反馈组成的控制系统C.开环控制系统不存:在负反馈,但存在正反馈D,负反馈系统利用偏差进行输出状态的调节25C.积分环节A.惯性环节B.振荡环节 D.微分环节 E.比例环节三、判断题(对的选*A*,错的选*B*,每题2分,共20分)26.控制的实质可以描述为通过控制装置或者称为控制器,使被控对象或者过程自动的按照预定的规律运行或者变化。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

江南大学现代远程教育2010年下半年第一阶段测试卷
考试科目:《控制工程基础》第1 章至第2 章(总分100分)时间:90分钟
______________学习中心(教学点)批次:层次:
专业:计算机学号:身份证号:
姓名:得分:
一.简述题(50分)
1.按照功能,计算机控制系统可分成哪几类?各有什么特点?
答:按功能分类:操作指导控制系统(数据处理系统DPS)、直接数字控制系统(DDC)、计算机监督系统(SCC)和分布控制系统等四类。

它们的特点是:(1)操作指导控制系统(数据处理系统DPS)
所谓操作指导是指计算机的输出不直接用来控制生产对象,而只是对系统过程参数进行收集、加工处理,然后输出数据。

操作人员根据这些数据再进行必要的操作,从而计算机起到了一个操作指导的作用。

(2)直接数字控制系统(DDC)
所谓DDC(Direct Digital Control)控制就是用一台微型机对多个被控参数进行巡回检测,检测结果与设定值进行比较,再按直接数字控制方法或PID规律进行控制运算,然后输出到执行机构对生产过程进行控制,使被控参数稳定在给定值上。

这是计算机参与控制的最普遍的一种方式。

(3)计算机监督系统(SCC)
计算机监督系统(Supervisory Computer Control)简称SCC系统。

在计算机监督控制系统中,由计算机按照描述生产过程的数学模型,计算出最佳给定值后,通过输出通道,去送给模型调节器或者DDC计算机,最后由模拟调节系统或DDC计算机控制生产过程,从而使生产过程处于最优工作情况。

(4)分布控制系统
1、可靠性高;
2、速度快;
3、系统模块化;
4、设计、开发、维护简便;
5、价格低
2.DDC系统主要由哪几部分组成?各部分的作用是什么?
主要有输入部分、CPU部分、输出部分和被控对象等四个部分:
(1)输入部分:利用相应的传感器来检测被控对象的状态(包括信号滤波、统一信号电平和非线性补偿等),并把它转换成数字量,以便CPU处理。

(2)CPU部分:对得到的数字量进行必要的处理,并按预定的控制算法进行运算,再输出计算接果。

(3)输出部分:把CPU计算输出的结果转换成数字量,并输出到相应的执行机构,以控制对应的参数。

(4)被控对象:即为所需控制的生产对象。

3. 计算机控制系统和使用常规调节装置的自动控制系统有哪些相同点和不同点?
答:相同点是:都能根据设计的要求,自动完成既定的控制任务。

不相同点是:
(1)计算机控制系统可以完成复杂控制规律的控制,而常规调节装置的自动控制系统基本不可能。

(2)系统要改变控制规律,计算机控制系统只要改变程序即可,而常规调节装置的自动控制系统必需改变硬件线路。

(3)计算机控制系统有信息存储功能、联网功能和故障自诊断功能,而常规调节装置的自动控制系统则没有。

4. 说明手/自动无扰动切换的意义和途径。

答:手/自动无扰动切换是控制中一个重要的问题。

手动就是由人工进行调节,而自动是由计算机来控制,而如果在离给定值或平衡输出值较远的位置从手动转入自动,一般超调量σ比较大,振荡次数N也大,从而到稳态时间就长,而有些系统还不允许σ超过一定的量,这时就要做到手/自动转换无扰动,即控制对象所需控制的参数值基本不变。

手/自动无扰动切换的途径是尽量在被控参数离给定值或平衡输出值较近的位置从手动转入自动,
5. 输入通道中程控放大器的作用和实现方式是什么?
答:在实际的控制系统中,各输入信号的变化范围不一,而希望变换到统一的范围(如A/D转换范围),这就涉及不同放大倍数的放大器,这时,放大器可一路一个,但成本太高,如要共用一个放大器的话,就必需采用不同的放大倍数,这时其放大倍数要根据不同的信号,由程序来进行控制,这就称之为程控放大器。

这有两种方法来实现,一种直接采用可编程序放大器(PPT),其放大倍数由CPU送人的数据来决定;另外一种就是采用普通放大器,但其决定放大倍数的电阻由程序根据不同的信号,选择不同的阻值,从而达到放大倍数不同之目的。

二.名词解释(15分)
1.闭环系统
答:闭环控制系统,即整个控制回路上的工作都是由机器来完成的,而不需人的干预。

2.多路开关
答:多路开关又称多路转换器,其作用是将各被测模拟量按某种方式,如顺序切换方式或随机切换方式分时地输入到公共的放大器或A/D转换器上。

3.调节过程中的上升时间r t
答:该时间是指过渡过程曲线从零上升到第一次达到稳态值的时间。

对于无振荡的系统,则将过程过渡曲线由稳态值的10%上升到90%的时间称作上升时间。

三.判断题(对的作符号“O”,错的作符号“×”10分)与多选题(15分)(共25分)。

1. 监督控制系统可以实现最优控制。

(O)
2. 在输入通道采用多路开关的目的是为了节省器件(O)
3. 通常工业过程中的许多参数,如温度、压力和流量等都是数字量。

(×)
4. 输入输出信号采用电压传输有利于抗干扰。

(×)
5. 有舍有入整量化方法的最大量化误差为:
a. q
b. 3/4q
c. 1/2q
d. 1/4 q (c )
6. 电子式多路开关的优点是
a. 断开阻抗高
b. 开关速度快
c. 体积小
d. 阻抗不受环境影响
e. 寿命长(b、c、e )
7. 在数字量输入输出通道中采用光电隔离技术的目的是
a. 信号放大
b. 抗干扰
c. 把外部电平信号转换为数字量
d.把数字量转换为外部电平信号(b )四.若某ADC的输入电压范围为max
U=-5V,n=12,试求其量
U=5V,min
化单位(10分)。

答:
)
(
44
.2
)1
12
2
/(
))
5
(
5(
)1
2
/(
)
(
min max
mV n
X
X
q
=
-

-
-
=
-

-
=
所以,它的量化单位为2.44mV。

相关文档
最新文档
