电机断路器 (1)
断路器

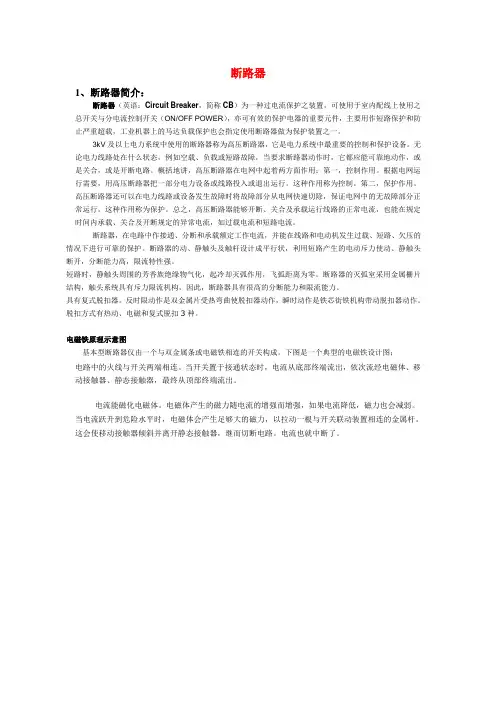

断路器1、断路器简介：断路器（英语：Circuit Breaker，简称CB）为一种过电流保护之装置，可使用于室内配线上使用之总开关与分电流控制开关（ON/OFF POWER），亦可有效的保护电器的重要元件，主要用作短路保护和防止严重超载，工业机器上的马达负载保护也会指定使用断路器做为保护装置之一。
3kV及以上电力系统中使用的断路器称为高压断路器，它是电力系统中最重要的控制和保护设备。
无论电力线路处在什么状态，例如空载、负载或短路故障，当要求断路器动作时，它都应能可靠地动作，或是关合，或是开断电路。
概括地讲，高压断路器在电网中起着两方面作用：第一，控制作用。
根据电网运行需要，用高压断路器把一部分电力设备或线路投入或退出运行。
这种作用称为控制。
第二，保护作用。
高压断路器还可以在电力线路或设备发生故障时将故障部分从电网快速切除，保证电网中的无故障部分正常运行。
这种作用称为保护。
总之，高压断路器能够开断、关合及承载运行线路的正常电流，也能在规定时间内承载、关合及开断规定的异常电流，如过载电流和短路电流。
断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3种。
电磁铁原理示意图基本型断路器仅由一个与双金属条或电磁铁相连的开关构成。
下图是一个典型的电磁铁设计图；电路中的火线与开关两端相连。
当开关置于接通状态时，电流从底部终端流出，依次流经电磁体、移动接触器、静态接触器，最终从顶部终端流出。
浅析低压电动机保护断路器的选型

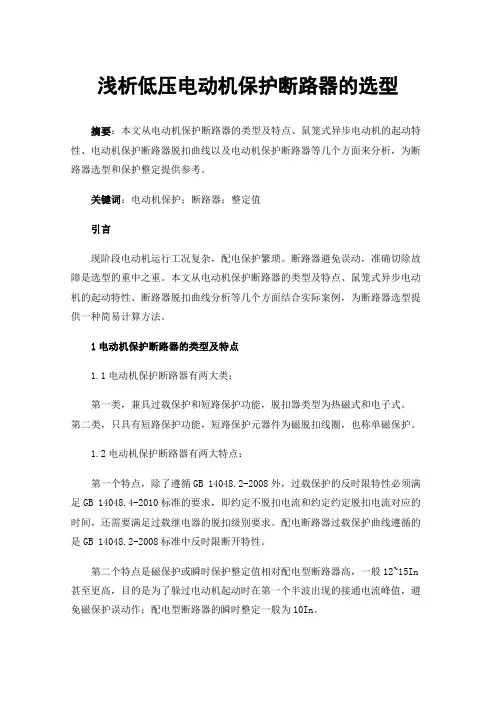

浅析低压电动机保护断路器的选型摘要：本文从电动机保护断路器的类型及特点、鼠笼式异步电动机的起动特性、电动机保护断路器脱扣曲线以及电动机保护断路器等几个方面来分析，为断路器选型和保护整定提供参考。
关键词：电动机保护；断路器；整定值引言现阶段电动机运行工况复杂，配电保护繁琐。
断路器避免误动，准确切除故障是选型的重中之重。
本文从电动机保护断路器的类型及特点、鼠笼式异步电动机的起动特性、断路器脱扣曲线分析等几个方面结合实际案例，为断路器选型提供一种简易计算方法。
1电动机保护断路器的类型及特点1.1电动机保护断路器有两大类：第一类，兼具过载保护和短路保护功能，脱扣器类型为热磁式和电子式。
第二类，只具有短路保护功能，短路保护元器件为磁脱扣线圈，也称单磁保护。
1.2电动机保护断路器有两大特点：第一个特点，除了遵循GB 14048.2-2008外，过载保护的反时限特性必须满足GB 14048.4-2010标准的要求，即约定不脱扣电流和约定约定脱扣电流对应的时间，还需要满足过载继电器的脱扣级别要求。
配电断路器过载保护曲线遵循的是GB 14048.2-2008标准中反时限断开特性。
第二个特点是磁保护或瞬时保护整定值相对配电型断路器高，一般12~15In 甚至更高，目的是为了躲过电动机起动时在第一个半波出现的接通电流峰值，避免磁保护误动作；配电型断路器的瞬时整定一般为10In。
2鼠笼式异步电动机的起动特性断路器的保护特性需要与电动机的工作特性相匹配。
如图1所示左侧曲线为鼠笼式电动机起动特性曲线，电机起动电流通常为4~8.4In，峰值发生在第一个半波，在第二、第三周波内急剧衰减。
右侧反时限脱扣曲线为保护电器过载保护曲线。
从图可知反时限脱扣曲线需保持在电动机正常运行电流和起动电流的上方，磁保护或瞬时保护整定值Irm＞I"d。
In为电动机额定电流（有效值）Id为电动机起动电流（有效值）I"d为接通电流峰值（峰值）图1 断路器与电动机特性曲线对比3电动机保护断路器脱扣曲线分析3.1热磁式电动机保护断路器以额定电流23A断路器为例，热脱扣范围为17~23A，磁脱扣电流为327A±20%。
电动机保护用断路器选用
电动机保护用断路器选用电动机保护用断路器有两种不同的使用方式，一种是将断路器与其它开关电器（如刀开关，接触器等）串联后控制电动机，即断路器只作短路、过载或欠电压保护用，正常的操作则由其它电器承担；另一种是指断路器不再串联其他开关电器即起保护作用，又作不频繁操作开关使用。
对于后一类情况，需要考虑操作条件和寿命。
电动机保护用断路器一般按下列原则来选用：1、长时间动作电流整定值应等于电动机的额定电流值。
2、用于保护笼型电动机的断路器，其瞬间整定电流应等于8～15倍电动机额定电流。
至于取值大小则决定于电动机的型号、容量和起动条件。
3、用于保护绕线转子电动机的断路器，其瞬时整定电流应等于3～6倍电动机额定电流。
同样，取值大小决定与电动机的型号、容量及起动条件。
4、6倍长延时电流整定值的可返回时间应大于或等于电动机实际起动时间。
根据起动时负载的轻重，可选用1、2、5、8、15s中的某一值。
关于断路器选择的几个要点连理枝（杭州之江开关厂）一、不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用（照明、家用电器等）三大类。
以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。
这三类断路器的保护性质和保护特性是不相同的。
对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。
所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。
万能式（又称框架式）断路器中的DW15系列、DW17（ME）系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、 DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。
选择性保护，如图1所示。
图 1当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护（由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电）。
电动机保护断路器的电气符号
电动机保护断路器的电气符号
电动机保护断路器的电气符号主要包括以下几个部分：
1. 文字符号：电动机保护断路器的文字符号统一为QF。
2. 图形符号：电动机保护断路器的图形符号与普通断路器相似，通常为一个带有直线和曲线的图形。
在电气图中，它可以与电动机、接触器、继电器等其他电气设备相互连接。
3. 操作类型：电动机保护断路器常见的操作类型有旋钮型和按钮型。
在电气原理图中，两者的图形符号有所区别。
4. 整定电流：电动机保护断路器的整定电流是电动机断路器选型时的重要参数。
整定电流往往比实际电流大一些，以避免误动作。
5. 保护功能：电动机保护断路器主要具备短路保护、过载保护和缺相保护等功能。
在电气图中，可以通过相应的符号表示这些保护功能。
总之，电动机保护断路器的电气符号包括文字符号、图形符号、操作类型、整定电流和保护功能等部分。
在实际应用中，需要根据具体的产品型号和保护需求选择合适的电动机保护断路器，并正确连接其他电气设备。
施耐德电动机断路器原理
施耐德电动机断路器原理施耐德电动机断路器原理1. 什么是电动机断路器?•电动机断路器是一种电力保护设备，用于保护电动机和电力系统免受过载、短路和地震等故障的影响。
2. 电动机断路器的基本工作原理•电动机断路器的工作原理基于两个关键概念：过载保护和短路保护。
过载保护原理•当电动机运行时，其消耗的电流与额定电流应保持在一定范围内。
如果电动机消耗的电流超过额定电流的设定值，断路器将中断电流并停止电动机运行，从而保护电动机不受过载损坏。
短路保护原理•短路是指电流在电路中出现异常的高值，通常由线路中的导线之间产生短接引起。
电动机短路保护的关键是快速切断并阻止过大电流通过短路处。
当短路发生时，电动机断路器会迅速检测到过大的瞬时电流并切断电流流向，以防止设备损坏和火灾等危险。
3. 施耐德电动机断路器的特性和工作方式过载保护特性•施耐德电动机断路器配备了精密的电流保护装置，能够准确检测电流变化并及时触发断开电路。
它具有可调节的额定电流范围，可以根据不同电动机的额定电流进行适配。
短路保护特性•施耐德电动机断路器通过采用特殊的短路保护技术，在短路发生时可以快速切断电路并阻止过大电流的流动。
这种保护技术可以最大限度地减少设备损坏，并确保人员和设备的安全。
工作方式•施耐德电动机断路器采用了电磁脱扣机构，该机构由线圈和电磁铁组成。
当电流超出设定值时，电流保护装置将激活电磁铁，使脱扣机构工作。
脱扣机构的动作会切断电路并阻止过大电流的流动。
4. 施耐德电动机断路器的应用领域•施耐德电动机断路器广泛应用于工业、商业和住宅等领域。
它们可以保护电动机和电力系统免受过载、短路和地震等故障的影响，并确保设备的安全运行。
5. 总结•电动机断路器是一种重要的电力保护设备，它能够在电流过载或短路时迅速切断电路以保护电动机和电力系统。
施耐德电动机断路器具有精确的过载和短路保护特性，采用电磁脱扣机构工作，适用于各种应用领域。
以上是对施耐德电动机断路器原理的简要解释，希望能够帮助您更好地理解电动机断路器的工作原理和应用。
abb发电机断路器

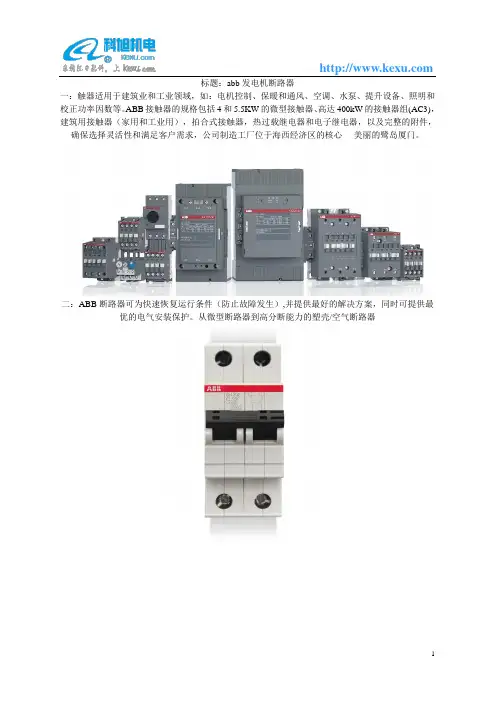

标题：abb发电机断路器
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。
ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。
二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。
电动机保护用断路器的分类
电动机保护用断路器的分类1. 引言电动机在工业生产中的广泛应用促进了现代工业的发展，但由于电气设备的特殊性质，电动机在运行过程中会受到各种不同的威胁，如短路、过载、过压、欠压、缺相等。
而断路器就是用来保护电动机安全运行的重要设备之一。
本文将分别介绍电动机保护用断路器的分类。
2. 概述断路器是用来短路和过载保护电路的一种电器设备，当电路发生短路或过流时，断路器会立即切断电路，以避免过大的电流对电路和设备造成破坏。
在电动机保护方面，断路器主要起到过载保护作用，可以保护电动机在额定负载范围内运行，避免过载过流等情形。
因此，根据电动机的功率、特点以及安装位置的不同，断路器也被分为多种类型，具体如下。
3. 按照额定电流分类3.1 小型断路器小型断路器通常被安装在电动机的末端，用来保护较小的电动机。
这种断路器额定电流一般不超过100A，其结构简单，体积小巧，安装方便，价格较为经济实惠。
3.2 中型断路器中型断路器适用于功率较大的电动机。
中型断路器的额定电流可以达到1000A，通常被安装在电机的控制箱中，通过控制箱对电动机进行保护。
3.3 大型断路器大型断路器通常被用于逆变器、发电机和制动机等大功率设备中。
这种断路器的额定电流一般在1000A以上，具有更强的短路保护能力，主要用来保护大型电机。
4. 按照保护方式分类4.1 热继电器式断路器热继电器式断路器是最常用的一种电动机保护用断路器。
它通过将热继电器和断路器组合在一起，对电路进行短路和过载保护，其优点是价格较为便宜，安装方便，但不适用于高速电气系统。
4.2 电子式断路器电子式断路器采用电子元件构成断路器，它具有快速反应速度、低电压损失、长寿命等优点，更适用于高速电气系统。
但由于成本较高，因此通常用于中、大型电机的保护。
4.3 磁触式断路器磁触式断路器是一种电磁分离式保护设备，它通过磁铁和触点组合形成断路器，具有断电后自动复位的特点，当电路中出现短路或过载时，可以通过磁铁自动切断电路，从而起到保护电动机的作用。
电机断路器选择的计算
电机断路器选择的计算
（原创实用版）
目录
1.电机断路器选择计算概述
2.电机电流计算
3.断路器选择计算
4.安装和操作注意事项
正文
一、电机断路器选择计算概述
电机断路器是一种保护电机免受过电流损害的设备。
在进行选择计算时，需要先确定电机的电流，然后根据电机的功率和电流选择合适的断路器。
本文将详细介绍电机断路器选择计算的过程。
二、电机电流计算
电机电流的计算需要先确定电机的功率和电压。
通常，电机的功率等于额定功率乘以功率因数。
电机电流的计算公式为：$I = (P_{max} / (1.732 times U_{380V} times costheta))^{0.5}$，其中$P_{max}$为电机的额定功率，$U_{380V}$为电机的额定电压，$costheta$为功率因数。
三、断路器选择计算
1.确定断路器的额定电流：断路器的额定电流应等于或大于电机的额定电流。
2.确定断路器的额定电压：断路器的额定电压应等于或大于电机的额定电压。
3.确定断路器的分断能力：断路器的分断能力应大于电机的最大电流。
4.确定断路器的操作方式：根据实际需要选择手动或自动操作方式。
四、安装和操作注意事项
1.断路器应安装在干燥、通风的地方，避免安装在有腐蚀性气体的环境中。
2.断路器安装时应保证其垂直安装，避免倾斜。
3.断路器在使用时应定期进行维护和保养，确保其正常运行。
施耐德带电机保护断路器设定方法
施耐德带电机保护断路器设定方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!施耐德带电机保护断路器设定方法简介在电气系统中，带电机保护断路器是一项关键的安全设备，它能够及时检测电机运行中的异常情况，并在必要时切断电源，以保护设备和人员安全。
电动机断路器接触器热继选择
断路器选择一般是电机额定电流的1.5---2倍接触器比电机额定电流大一些就行热继一般是额定电流的1.1—1.15倍。
断路器选择是电动机额定电流2--2.5倍,整定是额定电流的1.5倍,所以选择为350A,整定在200左右,接触器选择比电动机额定电流大些,选150A即可热继电器选择是电动机额定电流1.1--1.15倍,即调整在160--170A之间即可,但是选择调整范围是150--180A电缆选择略大于电动机额定电流,即VV3*70+1*35平方送你一套速算口诀，记在心里对你有好处。
铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 )1 1.5 2.5 4 6 10 16 25 35 5070 95 120载流是截面倍数9 8 7 6 5 4 3．5 3 2．5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
发电机断路器
2020/4/4
19
六、主要特点及技术创新点
▪断路器安装方式为底部安装， 安装的稳定性和方便性得到很 大提高。 ▪使断路器安装后受到的外部 作用力达到最小，更有利于断 路器机械参数的稳定。 ▪设计有专门的部件用于起吊 和叉车作业而不会对断路器造 成伤害。
2020/4/4
20
六、主要特点及技术创新点
2020/4/4
21
七、型式试验情况介绍
主、辅助和控制回路的绝缘试验 主回路电阻测量 温升试验 短时耐受电流和峰值耐受电流试验 常温下机械操作试验 断路器机械寿命试验 短路电流关合和开断试验 电寿命能力试验 失步开合能力试验 负荷电流开合试验 噪声试验
2020/4/4
22
谢谢大家！
EVH4系列
户内高压交流发电机断路器
张炜
一、产品概述
EVH4户内高压交流发电机断路器 适用于三相交流系统，额定频率50Hz， 额 定 电 压 为 18kV 及 以 下 ， 额 定 电 流 3150A~6300A ， 额 定 短 路 开 断 电 流 50kA~80kA。用于安装在发电机和升压 变压器或发电机和发电厂厂用电变压器 之间,可供发电厂发电机设施的保护和 控制之用。
16
六、主要特点及技术创新点
❖EVH4-15发电机断路器配用GLS型 改进型弹簧机构—— “集成化的整体 式操作机构”
2020/4/4
17
六、主要特点及技术创新点
• 结构简单、零部件少，体积小、 重量轻，操作按钮、状态指示 分布整齐；
• 功能齐全，可靠性高； • 采用摆动式压缩合闸弹簧； • 该弹簧机构已获国家发明专利。
2020/4/4
11
五、基本结构
EVH4-15 发电机断 路器内部 基本结构 图
电动机保护用断路器原理
电动机保护用断路器原理1电动机保护断路器电动机保护断路器（Motor Protection Circuit Breaker, MPCB）是一种具有自动保护功能的断路器。
它能够测量电动机的电流、过载、过温、绝缘电阻的瞬时变化，从而判断出电动机的运行状况，及时采取措施保护电动机免受损坏。
电动机保护断路器由一个断路器和一个保护器构成，保护器采用电子技术，能有效的跟踪电动机的每一种工作状态，并判断出常见的电机故障，当故障发生时，保护器就能及时自动切断供电，为电机保护。
2工作原理电动机保护断路器通过电子控制器来监测电机的启动和运行状态，当电机出现故障时，保护器能及时自动切断电源，阻止电机继续运转，从而避免电机受到损坏。
电动机保护断路器的工作原理类似于普通断路器，以金属双刀片作为主要的断断路元件，利用一个可控硅、站电、晶闸管或其他传导元件由控制电路控制双刀片的接通与断开。
3功能电动机保护断路器的主要功能有：①过流保护：当电机的工作电流超过额定电流时，保护器就会及时自动断开供电，从而避免电机过热；②过载保护：当电机连续工作时间超过一定时间后，保护器会自动切断电源；③冷却故障保护：当冷却系统出现故障，导致电机的温度升高时，保护系统会自动切断电源；④过压保护：当相电压超过额定值时，保护器会自动切断电源；⑤绝缘电阻检测：当电机的绝缘电阻超过额定值时，保护器会自动切断电源；⑥静止保护：当电机在运转后停止运转时，保护器会自动断开电源，防止因磁饱和而导致的损坏；⑦防止缺流损坏：电动机保护断路器能够判断出电动机是否有缺流的情况，如果有，保护器就会自动切断电源，从而防止电机受到损坏。
电动机保护断路器的控制电路采用了先进的技术，能够为电机提供优质的保护，以确保电机的安全运行。
断路器基础知识
环境 环境保护
电磁干扰
高压断路器的技术参数
1）额定电压和最高工作电压：额定电压是指断路器在运行中所承受的 正常工作电压。（也就是指断路器长期工作的标准电压） 考虑到输电线路有电压降，线路供电端母线额定电压高于受电端 母线额定电压，这样断路器可能在高于其额定电压下长期工作，为此 断路器出厂时都以最高工作电压进行鉴定。最高工作电压是指断路器 在运行中应能长期承受的最高电压，按国家标准，对于额定电压在 220伏及以下的设备，其最高工作电压为额定电压的1.15倍，对于330 千伏，500千伏的电压等级的设备，规定为1.1倍。 2）额定电流：断路器长期允许通过的最大工作电流，其各部分的发热 温度不超过允许值 。额定电流的大小决定了断路器的触头结构及导 电部分的截面。
高压断路器的类型
通常可按以下两种方式对开关装置进行分类： 1. 按电压等级分： （1）额定电压大于或等于1kV 的开关设备称为高 压开关。如：断路器、负荷开关、隔离开关、高 压熔断器 （2）额定电压低于1kV的开关设备称为低压开关。 如：自动空气开关、接触器、磁力起动器、闸刀 开关、低压熔断器
真空断路器
真空断路器的基本结构
真空断路器的基本结构是由导电部分、绝缘支持件、底座、真空灭孤 室、操动机构和传动部分等所组成。它分为固定式和手车式两种。 真空断路器与操动机构有两种布置方式，即前后布置和上下布置。前 后布置时，操动机构在前，真空灭弧室在后，通过转轴拐臂等部件实 现联动操作；而上下布置时，真空断路器在上，操动机构在下。 电磁操动机构主要由分、合闸电磁铁、支架和锁扣等部件所组成。 真空灭弧室是真空断路器的灭弧和绝缘部件。主要有动触头、静触头、 动端跑弧面、动端法兰、静端法兰、瓷柱、不锈钢支撑法兰、屏蔽罩、 动静导电杆、玻壳和波纹管等，经过清洗由玻璃封装、真空焊、亚弧 焊、排气等工艺程序处理后封装而成。各主要零部件均密封在玻壳中， 玻壳不仅通过动静法兰起到密封作用，还能起到绝缘作用。波纹管系 一动态密封的弹性元件，通过真空灭弧室在操动机构的作用下可完成 分合闸动作，而又不会破坏其真空度。真空灭弧室制造成一个整体， 不能拆装，损坏后应整体更换。
电动机断路器的选用准则
电动机断路器的选用准则（1）按电动机额外电流来断定断路器长延时动作电流整定值。
（2）断路器6倍长延时动作电流整定值可回来时刻要善于电动机实习起动时刻。
（3）断路器瞬时动作电流整定值：笼型电动机应为8～15倍脱扣器额外电流；绕线型电动机应为3～6倍脱扣器额外电流。
当然，需求一复兴动电动机，断相作业机率不高有断相维护设备，选用熔断器与磁力起动器联络办法来操控和维护，也是比照适宜，这种维护办法便于远间隔操控。
运用断路器来维护电动机，有必要留神电动机（主沟通感应电动机）两个特征：其一是具有必定过载才调；其二是起动电流通常是额外电流几倍（可逆作业或反接制动时可达十几倍）。
确保电动机牢靠作业和顺畅起动。
1。
电动机断路器工作原理
电动机断路器工作原理
1. 介绍
电动机断路器是电力系统中常用的一种保护装置。
其作用是在电
路中传输过大的电流时，及时切断电路，以保护电动机和电路的安全。
本文将介绍电动机断路器的工作原理。
2. 断路器的组成
电动机断路器由两部分组成：熔断器和断路器。
熔断器通常由金
属丝或铅合金制成，经过电阻热效应，在电流超过额定值时被熔断，
以达到保护电路的目的。
而断路器则负责在电流超负荷时迅速切断电路。
3. 断路器的工作原理
当电流超过设定值时，断路器内部的磁铁会被激活，将触发机构
向前输出力，推动触头分离，从而切断电路。
触发机构中的磁铁通常
由线圈制成，并加上磁芯以增强磁力，使其能够达到所需的输出力。
4. 断路器的保护性能
电动机断路器在保护电路时，需要满足许多技术要求和标准。
其
中最重要的要求是断路器的保护性能。
保护性能包括故障电流与额定
电流之间的保护灵敏度、故障处理的时间、以及断路器在运行过程中
的可靠性等，只有满足这些要求，断路器才能够有效地保护电路。
5. 断路器的使用
在使用断路器时，必须按照正确的方式进行接线。
如果接线错误，将会导致电器设备损坏、电路故障以及火灾等安全事故的发生。
因此，应该仔细遵循使用说明书上的接线要求，并请专业人员进行安装和调试。
6. 总结
电动机断路器是电力系统中常用的保护设备。
其基本原理是在电
流过大时，及时切断电路，以避免电路和设备受到损坏。
正确的使用
和维护电动机断路器，有助于保障电力系统的安全、可靠运行。
ms132断路器说明书
ms132断路器说明书
MS132系列电动机启动器,也称为电动机保护断路器或手动电动机保护器,是主电路的机电保护装置，此产品主要用于手动打开或者关闭电机,并提供针对短路、过载和缺相的无熔丝保护。
无熔丝保护节省了成本、空间,并通过在几毫秒内关闭电机来确保在短路条件下的快速反应。
ABB电机起动器组合与接触器一起设置,并提供有螺钉或推入式弹簧端子。
MS132系列电机断路器是一款紧凑型宽度仅为45毫米的设备，主要用于手动打开和关闭电动机，以可靠地保护它们而无需使用保险丝来防止短路、过载和相故障。
ABB手动电动机启动器在400VAC和跳闸等级下提供额定的服务短路分断能力100kA。
主要功能包括：内置断开功能，温度补偿，无跳闸机构以及带有旋转手柄位置指示。
ABB手动电动机启动器适用于三相和单相应用，手柄可锁定。
ABB电机起动器MS132型主要特点如下：
（1）可调电流设置,用于过载保护和磁跳闸指示；
（2）可以手动控制、短路电流和过载保护；
（3）断线功能与温度补偿；
（4）通过欠压释放或并联跳闸进行远程控制；
（5）短路分断能力高达100kA。
电动机断路器工作原理
电动机断路器工作原理
电动机断路器是一种用于保护电动机的电气装置，能够在电动机过载、短路或相序错乱时立即切断电源，以防止电动机损坏或可能引发的事故。
其工作原理主要包括热过载保护、短路保护和缺相保护。
首先，热过载保护是电动机断路器的主要功能之一。
电动机在工作过程中，会因为负载变化、电压波动或环境温度升高而产生热量。
当电动机的温度达到设定的额定值时，热过载保护装置（如热继电器）会感应到电动机的温度上升，并发出信号，使断路器切断电源，停止电动机的工作，以避免电动机过热损坏。
其次，短路保护是电动机断路器的另一个重要功能。
短路是指电路中两个不同相位之间或两个导线之间发生接触，电流大大增加。
当电动机发生短路时，短路保护装置（如短路保护器）会迅速感应到电流异常，并切断电源，以保护电动机及其他电气设备不受损坏。
此外，电动机断路器还具有缺相保护功能。
当电动机运行时，如果某个相位的电源供应中断，电动机断路器的缺相保护装置会检测到电流的不平衡，导致断路器切断电源，以保护电动机免受不正常的工作环境影响。
综上所述，电动机断路器的工作原理主要通过热过载保护、短路保护和缺相保护来对电动机进行保护。
当电动机出现过载、
短路或相序错乱等故障时，断路器会即时切断电源，以保护电动机及相关设备的安全运行。
关于发电机断路器(GCB)与配电断路器的区别
关于发电机断路器（GCB）的说明
1.什么是发电机断路器？
发电机断路器是指安装于发电机和变压器端子之间的断路器，主要用于发电机的控制和保护。
2.为什么要安装发电机断路器？
a)简化厂用电切换程序
b)系统故障时可避免失去厂用电源
c)提高发电机和变压器的保护水平及系统的稳定性
d)为发电机组的调试和维护提供方便
3.
性和失步开断能力等其他特性。
4.发电机断路器的应用范围
顾名思义，发电机断路器一般用在发电机组附近，保护发电机组。
那么现有的发电机组主要有：
b)核电机组
d)风电机组
很明显，如果我们现在开发12kV 3150A 50kA规格的发电机断路器的话，我们的目标市场是50MV A及以下的水电机组和30MV A及以下的空气冷却汽轮发电机组。
5.目前国内外发电机断路器的发展现状。
