贝尔吉比特无源光网络介绍品
吉比特无源光网络GPON技术及其标准化
OMCI在下面几个方面对ONT进行管理:
1)配置管理:提供了控制、识别、从ONT收集数据和向ONT提供数据的功能;
2)故障管理:支持有限的故障管理功能,大多数操作仅限于进行故障指示;
3)性能管理:主要是性能监控;
4)安全管理:使能/去使能下行加密功能、全光纤保护倒换能力管理。
5.ONU激活注册
DBA功能可提供各种不同的QoS。GPON TC层规定了5种T-CONT(Type1,2,3,4,5),DBA功能在各T-CONT中实现。GEM模式中,GEM连接由GEM-Port标识,并根据QoS要求由一种T-CONT类型承载。DBA功能分为下面几个部分:
●OLT和/或ONU检测拥塞状态;
图2 GPON各种应用方式示意
总的来说,GPON具有如下主要技术特点:
1)业务支持能力强,具有全业务接入能力。GPON系统可以提供包括64kbit/s业务、E1电路业务、ATM业务、IP业务和CATV等在内的全业务接入能力,是提供语音、数据和视频综合业务接入的理离。GPON系统可以提供下行2.488Gbit/s,上行1.244Gbit/s的带宽。此外,GPON系统中一个OLT可以支持64个ONU并支持20km传输。
●ONU通过Upstream_Overhead消息接收工作参数;
●ONU根据接收到的工作参数调整自己的参数(如:发送光功率);
●OLT通过Serial_Number Acquisition流程发现新ONU的序列号;
●OLT给所有新ONU分配ONU-ID;
●OLT测量新ONU的均衡时延;
(3)动态带宽分配(DBA)与业务QoS管理
GTC系统根据T-CONT管理业务流,每个T-CONT由Alloc-ID标识。一个T-CONT可包含一个或多个GEM Port-ID。OLT监控每个T-CONT的流量负载,并调整带宽分配来更好地分配PON带宽资源。PON带宽资源的分配分为动态或静态两种方式,在动态资源分配方式中,OLT通过检查来自ONU的DBA报告和/或通过输入业务流的自监测来了解拥塞情况,然后分配足够的资源。在静态资源分配方式中,OLT根据配置信息为业务流预留固定带宽。
无源光网络的介绍
无源光网络(PON)简介在光接入网中,在光线路终端(OLT)和光网络单元(ONU)之间的光分配网(ODN)没有任何有源设备的部分。
PON与光模块有关的技术特点:在OLT到ONU 下行方向采用TDM (Time Division Multiplexing ) 方式,以广播方式送至每一个ONU,OLT的发送部分和ONU的接收部分都是连续工作方式;ONU到OLT 的上行信号的传输采用TDMA (Time Division Multiple Access)技术; OLT的接收部分和ONU的发送部分都是突发模式工作。
OLT光接收机必须能够适应不同ONU 信号的不同光功率,接收机需要有一个很大的动态范围,并设定判决门限,以最快的速度来判决; OLT光接收机必须能够迅速恢复从不同节点传来的每个突发信号的正确时钟,在上行信元到达OLT 的前几个bits内实现快速突发比特同步。
ONU光发送机必须能够快速开/关; 当发送机不发送时只能“泄漏”极小的光功率—比接收灵敏度低10dB。
APON/BPON1998 年ITU-T 制定了APON 的技术标准,在此基础上经扩充形成BPON 标准。
APON/BPON 以ATM 技术为基础,承载的是53 字节固定长度的ATM 信元,因而能更快、更有效地实现同步。
但因为APON/BPON 中的信元长度固定,因此在承载IP 数据流时,必须首先将数据包分割成48 字节,然后加上5 字节的信元头。
这种处理过程既费时、复杂,又浪费带宽,同时还增加了额外的成本,在IP 业务量越来越大的今天,这已成为APON/BPON 的致命伤。
APON是基于ATM的PON 其标准是G.983.1工作速率为155Mbps 622Mbps上行光波长为1310nm下行光波长为1550nmBPON即宽带PON 是在APON基础上加上动态带宽分配(DBA) 在G.983.3/.4/.5指定了标准;通常下行为622Mbps上行为155Mbps(或622Mbps);(G.983.1AMD下行速率可达到1.25Gbps)上行光波长为1310nm下行光波长为1490nmGPONGPON(Gigabit-capable passive optical networks)千兆无源光网络支持全方位服务-包括话音(TDM、PDH和SONET/SDH)、Ethernet(10/100 Base T)、ATM、专线等等.因此,运营商对GPON非常感兴趣。
吉比特无源光纤说明书

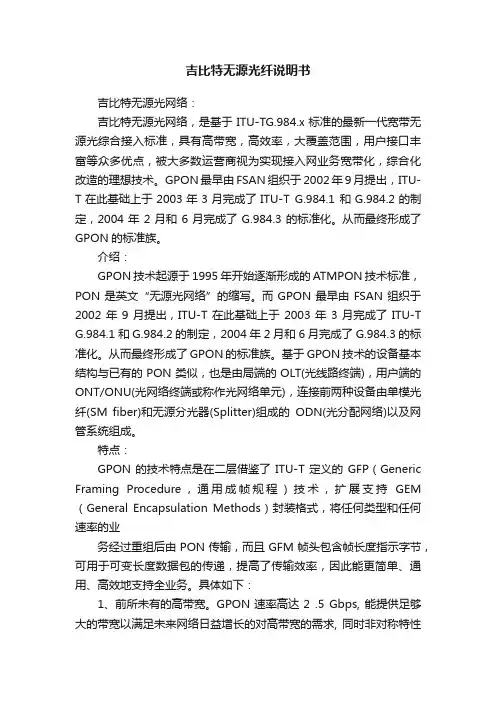

吉比特无源光纤说明书
吉比特无源光纤接入用户端设备G-140W-C使用说明书:
用光电转换设备(或光纤模块)与机柜交换机连接;到办公室所在建筑后用光电转换设备(或光纤模块)与交换机连接。
再用网线连不同办公地点,连接设备可以选择千兆或百兆速率的,足够满足办公要求;光纤性能比普通网线版好,普通网线比光纤造价低,但不能直接拉300米,需要中权间插入中继设备。
吉比特无源光网络基于ITU-TG.984.x标准的最新一代宽带无源光综合接入标准,具有高带宽,高效率,大覆盖范围,用户接口丰富等众多优点,被大多数运营商视为实现接入网业务宽带化,综合化改造的理想技术。
扩展资料:
在多模光纤中,芯的直径是50μm和62.5μm两种,大致与人的头发的粗细相当。
而单模光纤芯的直径为8μm~10μm,常用的是9/125μm。
说明:9/125μm指光纤的纤核为9μm,包层为125μm,9/125μm是单模光纤的一个重要的特征,50/125μm指光纤的纤核为50μ
m,包层为125μm,50/125μm是多模光纤的一个重要的特征。
其中金砖国家光缆计划是直接连通5个金砖国家的海底光缆项目,将于2014年初开工,2015年中启用。
该项目总长3.4万千米,其中直接连通5个金砖国家的海底光缆长约2.4万千米。
无源光网络介绍doc

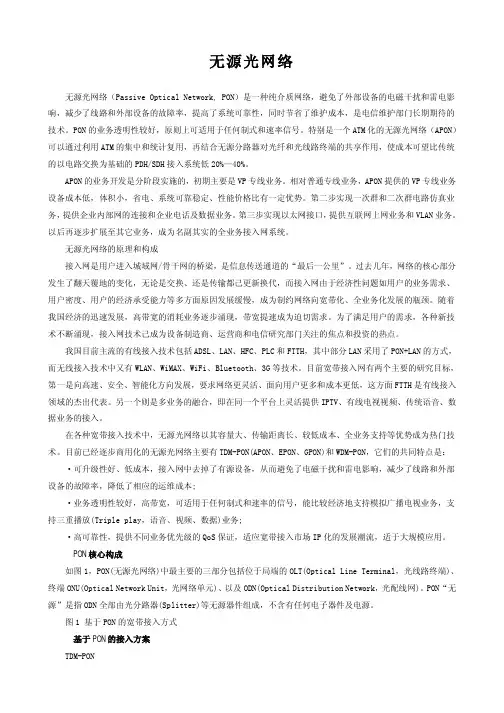

无源光网络无源光网络(Passive Optical Network, PON)是一种纯介质网络,避免了外部设备的电磁干扰和雷电影响,减少了线路和外部设备的故障率,提高了系统可靠性,同时节省了维护成本,是电信维护部门长期期待的技术。
PON的业务透明性较好,原则上可适用于任何制式和速率信号。
特别是一个ATM化的无源光网络(APON)可以通过利用ATM的集中和统计复用,再结合无源分路器对光纤和光线路终端的共享作用,使成本可望比传统的以电路交换为基础的PDH/SDH接入系统低20%—40%。
APON的业务开发是分阶段实施的,初期主要是VP专线业务。
相对普通专线业务,APON提供的VP专线业务设备成本低,体积小,省电、系统可靠稳定、性能价格比有一定优势。
第二步实现一次群和二次群电路仿真业务,提供企业内部网的连接和企业电话及数据业务。
第三步实现以太网接口,提供互联网上网业务和VLAN业务。
以后再逐步扩展至其它业务,成为名副其实的全业务接入网系统。
无源光网络的原理和构成接入网是用户进入城域网/骨干网的桥梁,是信息传送通道的“最后一公里”。
过去几年,网络的核心部分发生了翻天覆地的变化,无论是交换、还是传输都己更新换代,而接入网由于经济性问题如用户的业务需求、用户密度、用户的经济承受能力等多方面原因发展缓慢,成为制约网络向宽带化、全业务化发展的瓶颈。
随着我国经济的迅速发展,高带宽的消耗业务逐步涌现,带宽提速成为迫切需求。
为了满足用户的需求,各种新技术不断涌现,接入网技术己成为设备制造商、运营商和电信研究部门关注的焦点和投资的热点。
我国目前主流的有线接入技术包括ADSL、LAN、HFC、PLC和FTTH,其中部分LAN采用了PON+LAN的方式,而无线接入技术中又有WLAN、WiMAX、WiFi、Bluetooth、3G等技术。
目前宽带接入网有两个主要的研究目标,第一是向高速、安全、智能化方向发展,要求网络更灵活、面向用户更多和成本更低,这方面FTTH是有线接入领域的杰出代表。
贝尔ONT-24240E-Q_用户手册
O-24240E-Q用户手册1. 产品描述1.1 介绍光网络终端(ONT)型号O-24240E-Q是一种ITU-T G.984标准兼容的设备,它能从服务供应商的无源光网络(PON)中通过光信号接收语音,数据和视频,并以相应的格式传输到住宅及商业用户中。
上行流量以相同的方式通过光纤传送到PON网络中。
单根光纤可以同时承载上行和下行的流量。
1.2 服务O-24240E-Q配置了符合ITU-T G.984标准的2.5G速率下行接口和1.25G速率上行接口,能够提供全面的三重播放服务,包括语音,视频(IPTV或者VoD)和高速互联网接入服务。
ONT O-24240E-Q配备了以下服务接口1:●24个10/100以太网接口,用于高速互联网接入和IPTV或者VoD服务●24个POTS (VoIP) 端口,提供语音服务ONT O-24240E-Q具有符合标准的内置远程管理能力,包括全范围的FCAPS功能,如监督,监测和维护1.3 端口上海贝尔可以为不同的客户提供O-24240E-Q光终端的不同变种。
下表列出了可用的选项。
表1 端口描述1.4 特性本ONT具有以下特性●单纤维的GPON接口,具有1244Mbit/s的上行速率和2488Mbit/s的下行数据速率●先进的数据功能,如VLAN标签操作,分类和过滤。
●流量分类和QOS能力●集成基于SIP(RFC3261)的模拟电话适配器(ATA)功能,支持多种服务类别-来电显示,来电等待,呼叫转移,呼叫前转1等。
●每线路5 REN●多种语音编码●丰富的关于报警和维护的LED指示灯1.5 规格ONT的物理,电气,光学,环境规格和标准兼容情况的信息列于下表。
表2 物理规格表3 电气规格表4 环境规格表5 标准兼容性表6 光学规格注意:产品安装应由经过培训的服务人员进行。
阅读并遵守所有标记在产品或其包装内的警告通知和指示,在处理任何ONT时遵守所有本指南中列出的安全须知。
2.1 电气安全●在处理活动电气连接时始终要小心注意。
