探索者结构TSSD使用技巧
探索者结构TSSD使用技巧
探索者结构TSSD使用技巧PKPM系列软件是一套自主平台的结构计算类软件，其中最常用的是结构上部计算程序SA TWE、TA T、PK。
由于其自成一体，所以它的计算数据格式也是独特的Ö.T文件格式。
虽然Ö.T可以转换为Ö.dwg并在AutoCAD中打开，但在编辑却存在着很大的障碍。
首先，PKPM形成的DWG文件存在着文字问题：问题1：看不见！文字内容里面的φ找不到了，连同后面的钢筋直径一起变成了不可见字符，这让人怎么改呀？问题2：对不齐！先看一下对齐方式：怎么使用了“调整(Fit)”方式，这样要是增减几个字符，整个标注还不忽胖忽瘦的？再看看文字的高度：2.3333xxxxx，好像程序员写了个浮点数，他倒是方便了，我改起来可费事了L除了文字的问题外，图形上还存在着其他一些问题，也不利于我们进行编辑。
问题1：钢筋的画法！一级钢筋的弯钩是方的，跟设计院的习惯不同；二级钢筋虽然看起来没有什么问题，但我们在编辑的时候发现：一段钢筋居然有6个顶点，起始端3个顶点和终止端3个顶点是完全重合的。
问题2：柱子的实体类型！在PKPM的图形上，柱子是利用line和solid来绘制的，不能向Tssd软件那样方便地进行填充转换。
问题3：轴号和钢筋号的表示方法！在PKPM的图形上，轴号和钢筋号是使用“圆＋文字”来表示的，整体修改起来也很不方便。
出于这些原因，设计人员往往放弃由PKPM直接生成的施工图，只用PKPM的计算结果，自己去绘制梁、柱、墙、板施工图。
为此，TSSD特别开发了PKPM软件接口的程序，使用该程序设计人员就可以直接使用由Ö.T转换的Ö.dwg，从而大大减少了重复绘图的工作，提高工作效率。
TSSD软件与PKPM软件的接口工作分为两部分：一部分是对图形的图层和实体进行转换，另一部分是对PKPM存在的毛病处理。
这个转换程序就是[图形接口]，在它里面会自动处理PKPM文字。
探索者结构TSSD使用技巧
PKPM系列软件是一套自主平台的结构计算类软件，其中最常用的是结构上部计算程序SATWE、TAT、PK。
由于其自成一体，所以它的计算数据格式也是独特的Ö.T文件格式。
虽然Ö.T可以转换为Ö.dwg并在AutoCAD中打开，但在编辑却存在着很大的障碍。
首先，PKPM形成的DWG文件存在着文字问题：问题1：看不见！文字内容里面的φ找不到了，连同后面的钢筋直径一起变成了不可见字符，这让人怎么改呀？问题2：对不齐！先看一下对齐方式：怎么使用了“调整(Fit)”方式，这样要是增减几个字符，整个标注还不忽胖忽瘦的？再看看文字的高度：2.3333xxxxx，好像程序员写了个浮点数，他倒是方便了，我改起来可费事了L除了文字的问题外，图形上还存在着其他一些问题，也不利于我们进行编辑。
问题1：钢筋的画法！一级钢筋的弯钩是方的，跟设计院的习惯不同；二级钢筋虽然看起来没有什么问题，但我们在编辑的时候发现：一段钢筋居然有6个顶点，起始端3个顶点和终止端3个顶点是完全重合的。
问题2：柱子的实体类型！在PKPM的图形上，柱子是利用line和solid来绘制的，不能向Tssd软件那样方便地进行填充转换。
问题3：轴号和钢筋号的表示方法！在PKPM的图形上，轴号和钢筋号是使用“圆＋文字”来表示的，整体修改起来也很不方便。
出于这些原因，设计人员往往放弃由PKPM直接生成的施工图，只用PKPM的计算结果，自己去绘制梁、柱、墙、板施工图。
为此，TSSD特别开发了PKPM软件接口的程序，使用该程序设计人员就可以直接使用由Ö.T转换的Ö.dwg，从而大大减少了重复绘图的工作，提高工作效率。
TSSD软件与PKPM软件的接口工作分为两部分：一部分是对图形的图层和实体进行转换，另一部分是对PKPM存在的毛病处理。
这个转换程序就是[图形接口]，在它里面会自动处理PKPM文字。
[图形接口]命令位于主菜单[外部接口]下。
天正建筑天正建筑、结构、TSSD三合一的具体操作方法
天正建筑、结构、TSSD三合一的具体操作方法
1、应广大网友的要求，讲讲天正建筑、结构、TSSD三合一的方法。
2、首先下载下面三个破解文件Tch.tmn和TS SD.mnl和ac ad.rx文件。
将Tch.tmn放到天正建筑的T angen t/TArch7/sys 目录里替换原有的文件，将TSSD.mnl放到探索者的安装目录Tss d2006S/sys2006中替换原有的的文件，将acad.rx 放到天正建筑的Ta ngent/TArch7/sys16目录里替换原有的文件。
然后运行天正建筑，打开工具->选项->文件，点开支持文搜索路径，然后添加探索者TSSD2006S下的SYS2006及Prg两个目录文件夹,后再增加天正结构TAs d7下的s ys16及block s两个目录文件夹即可。
应用确定后重新启动天正建筑，就会发现天正建筑天正、结构和TSS D2006已经三合一了。
三合一的优势已在CAD系列视频中做过介绍了。
3、（上面只说到添加TSSD的相关目录，个人基本不使用天正结构，如要使用天正结构，先安装，要将天正结构的sys16里的ac ad.rx文件里的内容复制到天正建筑s ys16的acad.rx里面去，acad.rx文件用记事本打开，复制其中的内容。
最后按照上面的方法添加TAsd7的sys16，blocks目录即可）
备注：（记得备份正建筑的sys目录，T ssd的s ys2006目录，用于撤销上面的操作，恢复原状）。

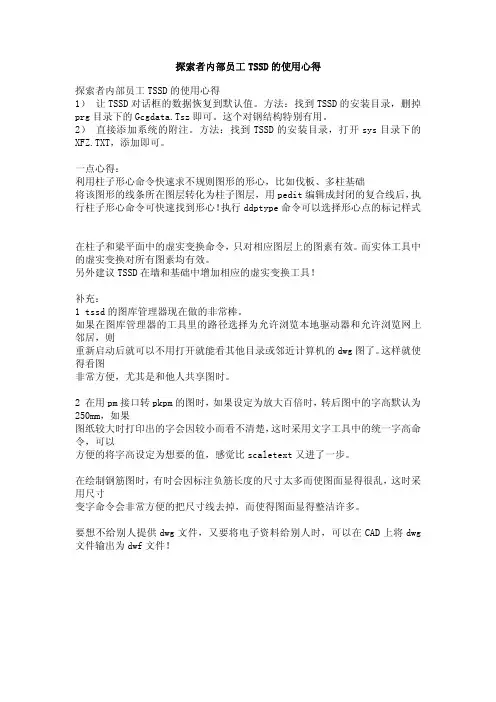

探索者内部员工TSSD的使用心得
探索者内部员工TSSD的使用心得探索者内部员工TSSD的使用心得1）让TSSD对话框的数据恢复到默认值。
方法：找到TSSD的安装目录，删掉prg目录下的Gcgdata.Tsz即可。
这个对钢结构特别有用。
2）直接添加系统的附注。
方法：找到TSSD的安装目录，打开sys目录下的XFZ.TXT，添加即可。
一点心得：利用柱子形心命令快速求不规则图形的形心，比如伐板、多柱基础将该图形的线条所在图层转化为柱子图层，用pedit编辑成封闭的复合线后，执行柱子形心命令可快速找到形心！执行ddptype命令可以选择形心点的标记样式在柱子和梁平面中的虚实变换命令，只对相应图层上的图素有效。
而实体工具中的虚实变换对所有图素均有效。
另外建议TSSD在墙和基础中增加相应的虚实变换工具！补充：1tssd的图库管理器现在做的非常棒。
如果在图库管理器的工具里的路径选择为允许浏览本地驱动器和允许浏览网上邻居，则重新启动后就可以不用打开就能看其他目录或邻近计算机的dwg图了。
这样就使得看图非常方便，尤其是和他人共享图时。
2在用pm接口转pkpm的图时，如果设定为放大百倍时，转后图中的字高默认为250mm，如果图纸较大时打印出的字会因较小而看不清楚，这时采用文字工具中的统一字高命令，可以方便的将字高设定为想要的值，感觉比scaletext又进了一步。
在绘制钢筋图时，有时会因标注负筋长度的尺寸太多而使图面显得很乱，这时采用尺寸变字命令会非常方便的把尺寸线去掉，而使得图面显得整洁许多。
要想不给别人提供dwg文件，又要将电子资料给别人时，可以在CAD上将dwg 文件输出为dwf文件！探索者结构TSSD使用技巧PKPM系列软件是一套自主平台的结构计算类软件，其中最常用的是结构上部计算程序SATWE、TAT、PK。
由于其自成一体，所以它的计算数据格式也是独特的Ö.T文件格式。
虽然Ö.T可以转换为Ö.dwg并在AutoCAD中打开，但在编辑却存在着很大的障碍。
探索者TS结构CAD设计软件入门手册
T S S D探索者结构设计软件自学教程TSSD软件自1999年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。
TSSD软件是基于AutoCAD R14平台开发的结构专业绘图软件，与AutoCAD R14平台有机地结合在一起。
因此只要有一定AutoCAD基础的结构工程师，就能很快熟悉这套结构绘图环境。
TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。
为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。
本教程最好使用以后版本。
如果您使用的版本较低，请及时更新，否则某些功能将无法完成。
本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2个小时左右的时间。
对于各部分功能的详细阐述，用户可参照探索者公司2001年6月出品的《探索者结构工程CAD软件TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1键或点取帮助按钮），求助于探索者的帮助文档。
为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。
在练习中，需要对图形进行的缩放和平移操作没有专门指明。
大家可以通过使用AutoCAD的Zoom和Pan命令，把图形显示进行相关调整，也可以使用TSSD提供的显示热键进行相关操作。
具体热键定义如下：~放大屏幕tab缩小屏幕alt+左键把当前位置平移到屏幕中心Ctrl+方向键平移屏幕另外，为了让大家在使用教程时一目了然，教程在排版时作了以下安排：菜单字体：黑底宋体格式：菜单：下拉菜单位置（屏幕菜单位置）提示／输入字体：斜线楷体／斜线加重楷体格式：提示内容<缺省输入>：输入内容对话框字体：双下线加重宋体格式：点取确定按钮后返回由于作者水平有限，教程中难免出现一些错误。
探索者TSSD教程
练习一. 柱、基础平面图目的：熟悉TSSD 的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一. 轴网1. 建立矩形轴网菜单：TS 平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD 矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车程序进入到图 1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点 /B-改变基点<退出>： 点取轴网插入点这时，屏幕上出现图 2所示轴网。
2. 轴网标注菜单：TS 平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示: 拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线 输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线 输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线 输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线 输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图 2所示。
在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
图 1矩形轴网对话框图 2矩形轴网标注二. 建立柱网1. 方柱插入菜单：TS 平面→柱子→插方类柱 （柱子→插方类柱）在菜单上点取命令后，出现图 3所示对话框，在对话框中输入图 3中的数据，然后点取区域按钮，这时命令行上出现提示：点取柱插入区域第一角点<退出>: 图4中P1 点取柱插入区域第二角点<退出>: 图4中P2生成如图 4柱网。
探索者tssd模块常用40个命令(新2)
探索者tssd模块常用40个命令(新)一、图层：1.【选层显示】（XSC）：将选择的图层显示，其余关闭。
再执行该命令空白处右键恢复。
2.【选层关闭】（GBC）：将所选的图层关闭，其余显示。
再执行该命令空白处右键恢复。
3.【实体隐藏】（STY）：将所选的实体隐藏掉，再执行该命令空白处右键恢复。
4.【显示实体】（STX）：将所选的实体显示，其余未选择的实体隐藏。
再执行该命令空白处右键恢复。
二、文字5.【文字对齐】（ZDQ）：进行文字的对齐调整。
6.【调行间距】（THJ）：进行文字的行间距的调整。
7.【文字平行】（ZPX）：将文字调整到与倾斜的线保持平行，避免旋转操作。
8.【文字刷】（WZS）：进行文字的批量更改，快速将文字的相关属性与目标文字匹配。
9.【统一字高】（TYZ）：用于将文字区域内不同字高的文字统一成相同的字高。
10.【查找替换】（TWZ）：对文字、高度、高宽比、样式（包括标注及块中文字）进行查找和替换。
三、钢筋11.【钢筋标注】（GJH）：用于对图中的钢筋的编号、直径、间距、根数进行快速标注。
12.【偏移钢筋】（PYJ）：对选定基线进行偏移直接生成钢筋，基线的实体类型任意。
13.【线变钢筋】（XBJ）将各类复杂或异型形状的线包括圆弧直接转换成钢筋。
四、标注14.【线性标注】（XXB）：可单一或连续标注构件的尺寸。
15.【标注断开】（BDK）：此命令用于拆分尺寸标注、等分尺寸标注、增加尺寸标注。
16.【标注合并】（BHB）：用于合并相邻标注。
17.【梁宽墙厚】（BKH）：用于成批标注梁宽墙厚。
18.【标柱尺寸】（ZCC）：用于批量标注柱子的尺寸，可选择标注位置。
19.【线长取齐】（XCQ）：用于使选定尺寸的标注线与指定点平齐。
20.【改尺寸值】（GCC）：用于修改图中标注的尺寸值，避免在特性对话框中修改。
21.【重叠处理】（FCD）：标注发生重叠时，通过该命令让其自动避让。
五、图形接口22.【转梁平法图】（ZLPJT）：将PKPM生成的梁平法图中文字、图层、线形一键转换成探索者默认样式。
探索者TSSD教程
练习一.柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一.轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。
2. 轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线图1矩形轴网对话框图2矩形轴网标注输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线 输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图 2所示。
在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
二. 建立柱网1. 方柱插入菜单：TS 平面→柱子→插方类柱 （柱子→插方类柱）在菜单上点取命令后，出现图 3所示对话框，在对话框中输入图 3中的数据，然后点取区域按钮，这时命令行上出现提示：点取柱插入区域第一角点<退出>: 图 4中P1 点取柱插入区域第二角点<退出>:图 4中P2生成如图 4柱网。
(完整word版)探索者tssd模块常用40个命令(新2)
探索者tssd模块常用40个命令(新)一、图层：1.【选层显示】（XSC）：将选择的图层显示，其余关闭。
再执行该命令空白处右键恢复。
2.【选层关闭】（GBC）：将所选的图层关闭，其余显示。
再执行该命令空白处右键恢复。
3.【实体隐藏】（STY）：将所选的实体隐藏掉，再执行该命令空白处右键恢复。
4.【显示实体】（STX）：将所选的实体显示，其余未选择的实体隐藏。
再执行该命令空白处右键恢复。
二、文字5.【文字对齐】（ZDQ）：进行文字的对齐调整。
6.【调行间距】（THJ）：进行文字的行间距的调整。
7.【文字平行】（ZPX）：将文字调整到与倾斜的线保持平行，避免旋转操作。
8.【文字刷】（WZS）：进行文字的批量更改，快速将文字的相关属性与目标文字匹配。
9.【统一字高】（TYZ）：用于将文字区域内不同字高的文字统一成相同的字高。
10.【查找替换】（TWZ）：对文字、高度、高宽比、样式（包括标注及块中文字）进行查找和替换。
三、钢筋11.【钢筋标注】（GJH）：用于对图中的钢筋的编号、直径、间距、根数进行快速标注。
12.【偏移钢筋】（PYJ）：对选定基线进行偏移直接生成钢筋，基线的实体类型任意。
13.【线变钢筋】（XBJ）将各类复杂或异型形状的线包括圆弧直接转换成钢筋。
四、标注14.【线性标注】（XXB）：可单一或连续标注构件的尺寸。
15.【标注断开】（BDK）：此命令用于拆分尺寸标注、等分尺寸标注、增加尺寸标注。
16.【标注合并】（BHB）：用于合并相邻标注。
17.【梁宽墙厚】（BKH）：用于成批标注梁宽墙厚。
18.【标柱尺寸】（ZCC）：用于批量标注柱子的尺寸，可选择标注位置。
19.【线长取齐】（XCQ）：用于使选定尺寸的标注线与指定点平齐。
20.【改尺寸值】（GCC）：用于修改图中标注的尺寸值，避免在特性对话框中修改。
21.【重叠处理】（FCD）：标注发生重叠时，通过该命令让其自动避让。
五、图形接口22.【转梁平法图】（ZLPJT）：将PKPM生成的梁平法图中文字、图层、线形一键转换成探索者默认样式。
探索者(TSSD)结构CAD设计软件入门手册
TSSD探索者结构设计软件自学教程TSSD软件自1999年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。
TSSD软件是基于AutoCAD R14平台开发的结构专业绘图软件，与AutoCAD R14平台有机地结合在一起。
因此只要有一定AutoCAD 基础的结构工程师，就能很快熟悉这套结构绘图环境。
TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。
为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。
本教程最好使用TSSD1.7以后版本。
如果您使用的版本较低，请及时更新，否则某些功能将无法完成。
本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2个小时左右的时间。
对于各部分功能的详细阐述，用户可参照探索者公司2001年6月出品的《探索者结构工程CAD软件TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1键或点取帮助按钮），求助于探索者的帮助文档。
为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。
在练习中，需要对图形进行的缩放和平移操作没有专门指明。
大家可以通过使用AutoCAD的Zoom和Pan命令，把图形显示进行相关调整，也可以使用TSSD提供的显示热键进行相关操作。
具体热键定义如下：字体：双下线加重宋体格式：点取确定按钮后返回由于作者水平有限，教程中难免出现一些错误。
如果您在使用过程中遇到问题，可随时跟我们联系。
2022年4月26日练习一.柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一.轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>:图1矩形轴网对话框回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。
探索者结构-2016版探索者软件单机注册码使用说明
探索者结构-2016版探索者软件单机注册码使⽤说明
探索者2016版软件试⽤版注册说明
随着探索者2016版的发布，越来越多的得到⼯程师的认可，为了更好的让⼴⼤⼯程师能够享受到到探索者带来的便利，通过申请，我们可以给⼤家提供最新版软件的免费试⽤。
1、⾸先，下载最新版的软件，并安装完成。
2、从开始菜单中，找到探索者的⽬录，点开tssd2016⽂件夹，找到Tssd2016授权。
3、弹出如下⽂件夹：
点击【在线完成】，弹出输⼊序列号对话框，在空⽩框内输⼊申请到的序列号，点击【确定】即可。
注册成功后，在已授权列表中，会看到序列号以及结束⽇期。
探索者结构制图官方用户手册TSSD-5
第五章 TS工具此章内容提供了TSSD绘图常用的钢筋、尺寸、文字、表格、图库、实体编辑等实用工具。
1 TSSD2008菜单功能：此命令用于提示当前使用的TSSD版本、发行日期及版权。
点取此命令，屏幕弹出如图5-1.1对话框：图5-1.1关于TSSD的对话框2 屏幕菜单开关功能：此命令用于打开和关闭屏幕菜单。
3 用户工具条下拉菜单：『TS工具』 『用户工具条』功能：此命令用于用户将一些使用频率较高的命令自定义为快捷图标以方便绘图工作。
点取此命令，屏幕弹出如图5-3.2所示对话框：在工具栏中点击添加按钮，弹出如图5-3.3所示对话框，在工具栏名称的文本框中输入新工具栏的名称，例如：用户工具条。
点击确定，此时在图5-3.2的工具栏中会出现一个用户工具条。
选中需要编辑的工具条，可以进行删除或重命名的操作。
工具条是由很多的按钮组成的，具体的按钮内容显示在图5-3.2对话框的上部。
选中各个命令组，则其中的命令内容显示出来，选中命令，点击增加按钮，则此命令添加到工具条中。
工具条中的快捷按钮可以进行删除和移动的操作。
4 钢结构2008菜单功 能：此命令用于把软件菜单切换到钢结构软件菜单。
5 剪力墙2008菜单功 能：此命令用于把软件菜单切换到剪力墙软件菜单6 水工2008菜单功 能：此命令用于把软件菜单切换到水工结构软件菜单。
图5-3.2自定义工具条对话框图5-3.3新建工具条7 钢筋7.1 钢筋设置下拉菜单：『TS工具』✂『钢筋』✂『钢筋设置』功能：此命令用于对钢筋进行初始设置。
具体操作方法见本说明书第二章2.5节初始设置中的钢筋设置。
7.2 钢筋标注下拉菜单：『TS工具』✂『钢筋』✂『钢筋标注』功能：此命令用于对图中的钢筋的编号直径间距根数进行标注，可以处理结构中所有类型钢筋的标注。
点取此命令，屏幕弹出图5-7.4所示的对话框：图5-7.4钢筋编号标注对话框图5-7.5钢筋编号类型对话框程序提供八种钢筋编号标注形式，点击类型选择按扭查看如图5-7.5所示，依照幻灯片选择所需样式，并设定参数，每种标注样式说明如下：第一种标注：标钢筋间距。
探索者(TSSD)结构CAD设计软件入门手册
TSSD探索者结构设计软件自学教程TSSD软件自1999年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。
TSSD软件是基于AutoCAD R14平台开发的结构专业绘图软件，与AutoCAD R14平台有机地结合在一起。
因此只要有一定AutoCAD基础的结构工程师，就能很快熟悉这套结构绘图环境。
TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。
为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。
本教程最好使用TSSD1.7以后版本。
如果您使用的版本较低，请及时更新，否则某些功能将无法完成。
本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2个小时左右的时间。
对于各部分功能的详细阐述，用户可参照探索者公司2001年6月出品的《探索者结构工程CAD软件TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1键或点取帮助按钮），求助于探索者的帮助文档。
为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。
在练习中，需要对图形进行的缩放和平移操作没有专门指明。
大家可以通过使用AutoCAD的Zoom和Pan命令，把图形显示进行相关调整，也可以使用TSSD提供的显示热键进行相关操作。
具体热键定义如下：另外，为了让大家在使用教程时一目了然，教程在排版时作了以下安排：●菜单字体：黑底宋体格式：菜单：下拉菜单位置（屏幕菜单位置）●提示／输入字体：斜线楷体／斜线加重楷体格式：提示内容<缺省输入>：输入内容●对话框字体：双下线加重宋体格式：点取确定按钮后返回由于作者水平有限，教程中难免出现一些错误。
如果您在使用过程中遇到问题，可随时跟我们联系。
2019年10月24日练习一.柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
探索者结构制图官方用户手册TSSD-2
第二章 TS平面TSSD软件提供了绘制平面布置图的工具，可以方便快捷地布置轴网、柱子、梁、墙、板、洞口、柱基等。
同时TSSD软件还提供了接口工具，可以把PKPM、广厦以及天正建筑软件生成的数据文件及图形文件智能地转换到TSSD系统中来，利用TSSD提供的各种工具，方便的对这些图形进行进一步的加工。
1 当前比例下拉菜单：『TS平面』✂『当前比例』功能：此命令用于设置当前绘制图形的绘图比例。
点取此命令，命令行提示：输入新的绘图比例<1:100> 1: 20输入现在绘制图形所需的绘图比例。
例如20，则当前的绘图比例被设置为1：20。
2 初始设置下拉菜单：『TS平面』✂『初始设置』功能：此命令用于绘图环境初始参数的设置。
在绘图之前，首先设置控制全图变量的参数。
TSSD软件的初始设置栏内提供系统设置、图层设置、文字设定、尺寸标注、钢筋设定、简化命令控制等六项功能，用户根据自己的需求修改初始设置的内容，修改后选择存储到系统功能，则在初始设置中修改的内容被保存起来，下次打开软件开始绘制新图时，系统就会按设置好的内容进行提示或执行，具体功能介绍如下：2.1 系统设置点取此命令,弹出如图2-2.1对话框,系统设置对话框分为五个栏目:比例设定栏内可设置各项比例参数，探索者的命令功能会自动跟着此比例设定变化。
在这里，软件提供两种绘图习惯以供用户选择：第一种：绘图比例与出图比例分开，即用绘图比例来设置绘制在图纸上的图形的比例，用出图比例来设置打印机或绘图仪输出图形的比例，一般说来，每张图的出图比例是唯一的，用户最好在绘图前进行设置，在绘图的过程中不再作修改；如果绘制不同比例的图形，只修改绘图比例即可，例如绘制1：100的平面图时，将绘图比例设置为100，在绘制1：20的详图时，将绘图比例设置为20，出图比例不变，这样就可以实现在图纸上绘制不同比例的图形。
第二种：采用1：1方式绘图。
将绘图比例和出图比例设置成同一比例后，选中1：1绘图开关，此时绘图比例与出图比例合并为一个比例，此种方法适合于习惯图板式绘图的工程师。
探索者TSSD自学教程
练习一柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）图1 矩形轴网对话框如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>:回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。
2. 轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图2所示。
图2矩形轴网标注在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
二建立柱网1. 方柱插入菜单：TS平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现图3所示对话框，在对话框中输入图3中的数据，然后点取区域按钮，这时命令行上出现提示：图3方柱插入对话框点取柱插入区域第一角点<退出>: 图4中P1点取柱插入区域第二角点<退出>: 图4中P2生成如图4柱网。
探索者结构使用技巧
探索者结构TSSD使用技巧首先，PKPM形成的DWG文件存在着文字问题：问题1：看不见！文字内容里面的φ找不到了，连同后面的钢筋直径一起变成了不可见字符，这让人怎么改呀？问题2：对不齐！先看一下对齐方式：怎么使用了“调整(Fit)”方式，这样要是增减几个字符，整个标注还不忽胖忽瘦的？再看看文字的高度：2.3333xxxxx，好像程序员写了个浮点数，他倒是方便了，我改起来可费事了L除了文字的问题外，图形上还存在着其他一些问题，也不利于我们进行编辑。
问题1：钢筋的画法！一级钢筋的弯钩是方的，跟设计院的习惯不同；二级钢筋虽然看起来没有什么问题，但我们在编辑的时候发现：一段钢筋居然有6个顶点，起始端3个顶点和终止端3个顶点是完全重合的。
问题2：柱子的实体类型！在PKPM的图形上，柱子是利用line和solid来绘制的，不能向Tssd软件那样方便地进行填充转换。
问题3：轴号和钢筋号的表示方法！在PKPM的图形上，轴号和钢筋号是使用“圆＋文字”来表示的，整体修改起来也很不方便。
出于这些原因，设计人员往往放弃由PKPM直接生成的施工图，只用PKPM的计算结果，自己去绘制梁、柱、墙、板施工图。
为此，TSSD特别开发了PKPM软件接口的程序，使用该程序设计人员就可以直接使用由Ö.T转换的Ö.dwg，从而大大减少了重复绘图的工作，提高工作效率。
TSSD软件与PKPM软件的接口工作分为两部分：一部分是对图形的图层和实体进行转换，另一部分是对PKPM存在的毛病处理。
这个转换程序就是[图形接口]，在它里面会自动处理PKPM文字。
[图形接口]命令位于主菜单[外部接口]下。
首先打开一张PKPM生成的*.dwg图形，点取[图形接口]命令，屏幕弹出[TSSD图形接口]对话框，其中的第一项便是接PM图形的。
对话框的左侧中部显示出TSSD的图形名称，并将PM图中与此对应的图层显示在下面，而一些PM图中没有对应图层可以转换的图层列在对话框的右侧。
探索者_结构软件使用说明(最全最好)
％％132 ％％133 ％％134 ％％135 ％％136 ％％137 ％％138 ％％140 ％％141 ％％142 ％％143 ％％144 ％％145 ％％146 ％％147 ％％u ％％o
三级钢符号 四级钢符号 特殊钢筋 L 型钢 H 型钢 槽型钢 工字钢 上标文字开 上标文字关 下标文字开 下标文字关 文字放大 1.25 倍 文字缩小 0.8 倍 小于等于号≤ 大于等于号≥ 带下划线字体 带上划线字体
图 1-1.9 安装结束提示对话框
TSSD2006 版软件
用鼠标双击桌面探索者 TSSD 图标，即可进入如图 1-1.10 所示的软件操作界面，使用 TSSD 提供的各 项功能来绘制、编辑结构图。
-5-
图 1-1.10
本软件的绘图环境
一、TSSD2006 文档
TSSD2006 的文档内容包括使用手册和联机文档。 1.2 使用手册 TSSD2006 使用说明以书面形式全面介绍 TSSD2006 版的各项功能和使用方法。 1.3 联机文档 TSSD2006 联机帮助以 Windows 帮助文件的形式，介绍 TSSD2006 版的各项功能和使用说明。 其他帮助资源 通过探索者公司 Web 站点 可以获得 TSSD 软件产品的最新信息， 并可随时进 行软件升级和完善。 TSSD2006 菜单 TSSD2006 的菜单分为下拉菜单和屏幕菜单两种，下拉菜单分为 TS 平面、TS 构件、TS 计算和 TS 工 具四大类，参见图 1-1.11 所示。
-1-
图 1-1.1 启动安装程序对话框 2、 程序进入安装准备阶段，如图 1-1.2 所示：
图1-1.2 安装准备对话框 3、 准备结束后，则弹出如图 1-1.3 所示 TSSD 结构 CAD 安装对话框：
探索者结构设计软件TSSD安装指南
探索者结构设计软件TSSD安装指南TSSD为TSSD系列产品的基本模块。
主要以各种工具类为主，其中既有小巧实用的工具，又有大型集成的工具，类型齐全，可以服务于各种行业的结构专业图纸。
在其中配有工程中常见的构件计算，可以边算边画，方便快捷。
它的操作方法为用户熟悉的CAD操作模式，简单易学，无师自通。
它的功能共分为四列菜单：平面、构件、计算、工具。
平面主要功能是画结构平面布置图，其中有梁、柱、墙、基础的平面布置，大型集成类工具板设计，与其它结构类软件图形的接口。
平面布置图不但可以绘制，更可以方便的编辑修改。
每种构件均配有复制、移动、修改、删除的功能。
这些功能不是简单的CAD功能，而是再深入开发的专项功能，例如，删除柱线，在删除柱线之后，程序自动将与该柱线相交的梁线或墙线修补齐全，不需要用户再手工修改了。
板设计是集成型大工具的典范，可在图中自动搜索板边，即时计算板，再画出板配筋。
整个操作过程一气呵成，成图速度又快又安全。
图面效果美观整洁，无需二次修改。
与其它结构类软件图形的接口主要有天正建筑（天正7以下的所有版本）、PKPM系列施工图、广厦CAD，转化完成的图形可以使用TSSD 的所有工具再编辑。
构件主要功能是结构中常用构件的详图绘制，有梁、柱、墙、楼梯、雨蓬阳台、承台、基础。
只要输入几个参数，就可以轻松的完成各详图节点的绘制。
计算主要功能是结构中常用构件的边算边画，既可以整个工程系统进行计算，也可以分别计算。
可以计算的构件主要有板、梁、柱、基础、承台、楼梯等等，这些计算均可以实现透明计算过程，生成WORD计算书。
工具主要是结构绘图中常用的图面标注编辑工具，包括：尺寸、文字、钢筋、表格、符号、比例变换、参照助手、图形比对等等共有200多个工具，襄括了所有在图中可能遇到的问题解决方案，可以大幅度提高工程师的绘图速度。
TSSD软件是公司的主营软件之一，它提供了方便的参数化绘图工具；齐备的结构绘图工具集；快捷的钢筋、文字处理功能；方便的表格填写功能；强大的****和词库功能；独特的小构件计算等等，所有工具不仅高效实用，而且充分考虑了设计人员的绘图习惯。
探索者TSSD自学教程
练习一柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）图1 矩形轴网对话框如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>:回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。
2. 轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图2所示。
图2矩形轴网标注在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
二建立柱网1. 方柱插入菜单：TS平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现图3所示对话框，在对话框中输入图3中的数据，然后点取区域按钮，这时命令行上出现提示：图3方柱插入对话框点取柱插入区域第一角点<退出>: 图4中P1点取柱插入区域第二角点<退出>: 图4中P2生成如图4柱网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探索者结构TSSD使用技巧

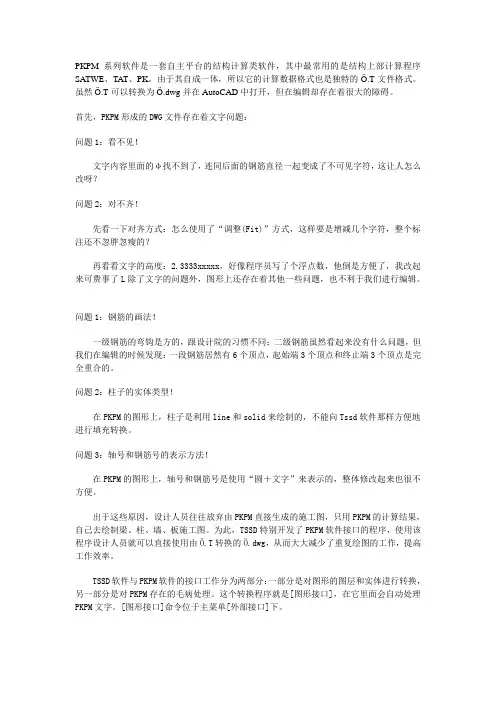

PKPM系列软件是一套自主平台的结构计算类软件，其中最常用的是结构上部计算程序SATWE、TAT、PK。
由于其自成一体，所以它的计算数据格式也是独特的Ö.T文件格式。
虽然Ö.T可以转换为Ö.dwg并在AutoCAD中打开，但在编辑却存在着很大的障碍。
首先，PKPM形成的DWG文件存在着文字问题：
问题1：看不见！
文字内容里面的φ找不到了，连同后面的钢筋直径一起变成了不可见字符，这让人怎么改呀？
问题2：对不齐！
先看一下对齐方式：怎么使用了“调整(Fit)”方式，这样要是增减几个字符，整个标注还不忽胖忽瘦的？
再看看文字的高度：2.3333xxxxx，好像程序员写了个浮点数，他倒是方便了，我改起来可费事了L除了文字的问题外，图形上还存在着其他一些问题，也不利于我们进行编辑。
问题1：钢筋的画法！
一级钢筋的弯钩是方的，跟设计院的习惯不同；二级钢筋虽然看起来没有什么问题，但我们在编辑的时候发现：一段钢筋居然有6个顶点，起始端3个顶点和终止端3个顶点是完全重合的。
问题2：柱子的实体类型！
在PKPM的图形上，柱子是利用line和solid来绘制的，不能向Tssd软件那样方便地进行填充转换。
问题3：轴号和钢筋号的表示方法！
在PKPM的图形上，轴号和钢筋号是使用“圆＋文字”来表示的，整体修改起来也很不方便。
出于这些原因，设计人员往往放弃由PKPM直接生成的施工图，只用PKPM 的计算结果，自己去绘制梁、柱、墙、板施工图。
为此，TSSD特别开发了PKPM软件接口的程序，使用该程序设计人员就可以直接使用由Ö.T转换的Ö.dwg，从而大大减少了重复绘图的工作，提高工作效率。
TSSD软件与PKPM软件的接口工作分为两部分：一部分是对图形的图层和实体进行转换，另一部分是对PKPM存在的毛病处理。
这个转换程序就是[图形接口]，在它里面会自动处理PKPM文字。
[图形接口]命令位于主菜单[外部接口]下。
首先打开一张PKPM生成的*.dwg图形，点取[图形接口]命令，屏幕弹出[TSSD图形接口]对话框，其中的第一项便是接PM图形的。
对话框的左侧中部显示出TSSD的图形名称，并将PM图中与此对应的图层显示在下面，而一些PM 图中没有对应图层可以转换的图层列在对话框的右侧。
在缺省状态下，程序已经自动建立了一些转换关系，基本可以处理大部分的PKPM图形；如果程序转换后未能达到预期的效果，可尝试使用“←(→)”来调整转换关系。
调整时注意：将钢筋文字标注的图层放置在“TSSD标注图层”里。
另外有一项特殊的处理，就是把PM图放大一百倍，这主要是考虑一般结构绘图的习惯是1:100。
在点取[确定]按钮后，程序退出对话框，命令行提示：
选择对象：选取要转换的图形程序在短时间内将图形转换完毕，我们先来看看文字在转换之后的效果：
首先，文字的内容变成了“%%130（％％131）xxxx”，钢筋直径看不见的毛病已经改正过来了。
再看看它的对齐方式：变成了“左（Left）”，而文字的高度是“3.0000”，高宽比是“0.7”，与我们在TSSD文字初始设置里面设定的完全相同。
当然，这样利用标准的AutoCAD命令改文字已经很方便了，但用TSSD[文字]提供的[多行文字编辑]，您对编辑的效果一定更加满意!
图形的其他部分也进行了相应的转换和处理，我们可以来用TSSD软件提供的其他编辑功能，对这个图形进行深入地加工了！
A转换前
B转换后
在图形接口里，还包括了对广厦结构软件和天正建筑软件生成的DWG图形进行转换，有了这个图形接口程序，我们在TSSD软件里。
就可以很方便地编辑各种软件生成的图形了。
TSSD比例设置
在结构施工图的绘制中，将大比例平面图和小比例节点详图放在同一张图形中的情况是很常见的，虽然图形比例不同，但在出图时文字标注、尺寸标注的字高、尺寸值等必须保持一致，这在AutoCAD中是个不好解决的问题。
TSSD 在综合考虑了设计人员的绘图习惯、AutoCAD使用水平等情况后，为大家研制了解决这一问题的方法，让大家可以放心的绘制多比例图形，不必过多的顾虑文字、尺寸等问题。
在TSSD中有两个关于比例的概念，即绘图比例和出图比例。
绘图比例：是指我们绘图时图形的比例，如我们绘一张1:100的平面图，绘1：30的截面详图，这里100、30就是我们的绘图比例。
在一张图纸（同一图框）上我们可以根据需要绘制不同比例的图形。
出图比例：指绘制的图形输出到打印机的比例，即打印比例，也就是在AutoCAD的[打印]对话框中设制的比例。
一般来讲，出图比例和插入图框的比例是相同的。
在绘制施工图前，我们先要设定比例，然后再开始绘图。
1.设置比例的方法
1)点取屏幕菜单[初始设置]或下拉菜单[TSSD平面]-> [初始设置]，2)弹出TSSD初始设置对话框，3)在对话框内可分别设置绘图比例和出图比例，4)默认的比例均为1:100。
通常在绘制施工图前，5)先要进行比例的设定；6)直接点击屏幕菜单第二项[1: xxx]，7)可以改变绘图比例。
在点击该命令后，8)命令行出现如下提示：
输入当前图形的比例<1:100> 1:
此时即刻输入绘图比例，如200
程序在确认比例后，即按此比例绘图，直到下一次修改比例为止。
2.多比例制图
1)使用TSSD的功能绘制梁、柱、基础等详图时，系统会根据参数绘图对话框中设定的比例自动进行了比例变换，不需人为交互；
2)当您打开一张非TSSD软件绘制的图形时，请您首先根据实际情况设置出图比例和绘图比例，否则使用TSSD绘出来的图形的比例可能与原图不相符，如图的出图比例是100，右图的出图比例是200，如果按出图比例=打印比例分别出图，我们将得到大小完全相同的两张图（包括轴网和梁截面详图）。
建议：将您的出图比例设成与本张图的主要图形的绘图比例相等，例如您主要使用100的绘图比例绘平面图，那就将出图比例设为100；如果您主要使用30的绘图比例绘截面详图，那就将出图比例设为30。
这样，将最大限度地满足您用1:1的方式进行绘图。
3.尺寸与比例的关系
在TSSD软件中，尺寸是和比例时时相关的，所以要进行一个正确的尺寸标注，只需将当前的绘图比例设置成待标注图形的比例，即可方便地完成尺寸标注。
同时程序确保标注字高、斜线长度、文字到尺寸线的距离等与绘图比例不相关的内容完全相同！
在右侧的图中我们可以清楚地看到：当绘图比例是1:100时，标注轴网之间的间距是3600；但当绘图比例变为1:200后，标注轴网之间的间距就是7200了。
当一个尺寸已经标注完成后，它上面就记录了与比例相关的信息。
所以编辑一个尺寸（如进行[尺寸断开]、[线长取齐]等操作）时，无论当前绘图比例与尺寸是否相同，都可以直接对其进行修改。
上面的3个部分表明，TSSD软件处理比例问题的方法是非常实用的，既可以确保跟我们手工绘图的习惯完全相同，同时又满足了结构设计中一个图框里绘制不同比例的图形、一个DWG文件中包括了多个不同比例的图框等特殊需要！。
