大学物理实验报告系列之RLC电路的谐振

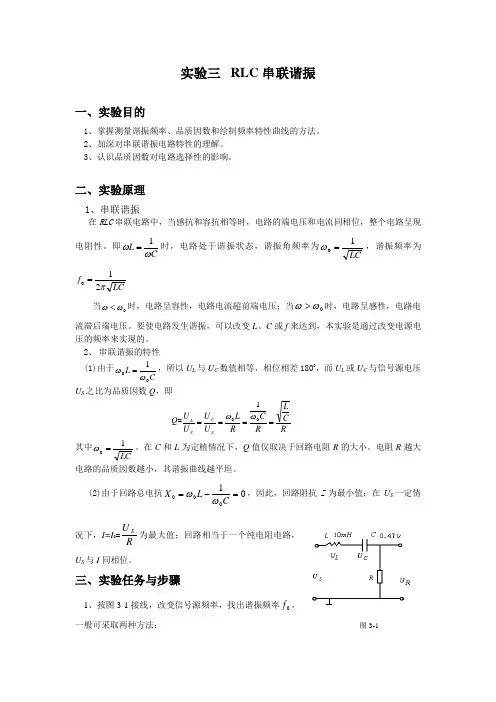

实验三 RLC串联谐振
实验三 RLC 串联谐振一、实验目的1、掌握测量谐振频率、品质因数和绘制频率特性曲线的方法。
2、加深对串联谐振电路特性的理解。
3、认识品质因数对电路选择性的影响。
二、实验原理1、串联谐振在RLC 串联电路中，当感抗和容抗相等时，电路的端电压和电流同相位，整个电路呈现电阻性。
即CL ωω1=时，电路处于谐振状态，谐振角频率为LC10=ω，谐振频率为LCf π210=当0ωω<时，电路呈容性，电路电流超前端电压；当0ωω>时，电路呈感性，电路电流滞后端电压。
要使电路发生谐振，可以改变L 、C 或f 来达到，本实验是通过改变电源电压的频率来实现的。
2、 串联谐振的特性(1)由于C L 001ωω=，所以U L 与U C 数值相等，相位相差1800，而U L 或U C 与信号源电压U S 之比为品质因数Q ，即Q =RC LR C R L U U U U S C S L ====001ωω其中LC10=ω。
在C 和L 为定植情况下，Q 值仅取决于回路电阻R 的大小。
电阻R 越大电路的品质因数越小，其谐振曲线越平坦。
(2)由于回路总电抗01000=-=CL X ωω，因此，回路阻抗Z 为最小值；在U S 一定情况下，I=I 0=RU S为最大值；回路相当于一个纯电阻电路，U S 与I 同相位。
三、实验任务与步骤1、按图3-1接线，改变信号源频率，找出谐振频率0f ，一般可采取两种方法： 图3-1(1)电阻电压U R到达最大值的办法确定f0(2)用双踪示波器观察U S和U R的波形，调节信号源频率，当二者波形相同时即为f0。
2、在谐振情况下用晶体管毫伏表测量U S、U L 、U C、U R ，根据测量结果计算Q值并记入下表。
3、测量谐振曲线图I(f)信号源U S保持5V，改变其频率，分别测U R值(以谐振频率为中心两边对称取点，在谐振频率附近可适当多取几点)，由I=U S换算出电流值，记录于下表。

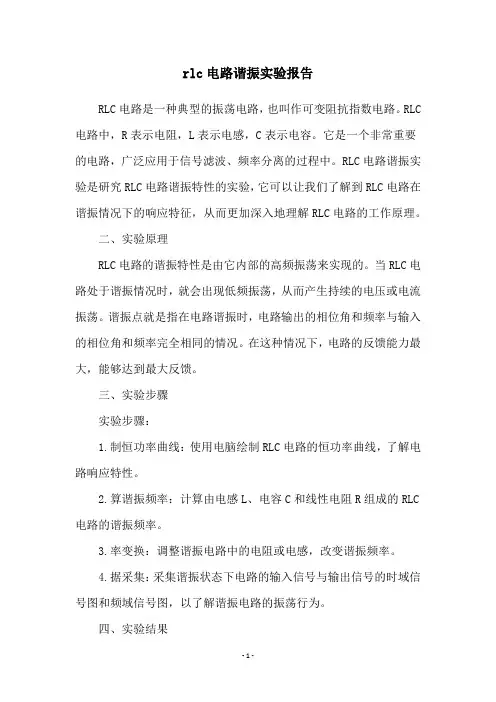

rlc电路谐振实验报告
rlc电路谐振实验报告RLC电路是一种典型的振荡电路，也叫作可变阻抗指数电路。
RLC 电路中，R表示电阻，L表示电感，C表示电容。
它是一个非常重要的电路，广泛应用于信号滤波、频率分离的过程中。
RLC电路谐振实验是研究RLC电路谐振特性的实验，它可以让我们了解到RLC电路在谐振情况下的响应特征，从而更加深入地理解RLC电路的工作原理。
二、实验原理RLC电路的谐振特性是由它内部的高频振荡来实现的。
当RLC电路处于谐振情况时，就会出现低频振荡，从而产生持续的电压或电流振荡。
谐振点就是指在电路谐振时，电路输出的相位角和频率与输入的相位角和频率完全相同的情况。
在这种情况下，电路的反馈能力最大，能够达到最大反馈。
三、实验步骤实验步骤：1.制恒功率曲线：使用电脑绘制RLC电路的恒功率曲线，了解电路响应特性。
2.算谐振频率：计算由电感L、电容C和线性电阻R组成的RLC 电路的谐振频率。
3.率变换：调整谐振电路中的电阻或电感，改变谐振频率。
4.据采集：采集谐振状态下电路的输入信号与输出信号的时域信号图和频域信号图，以了解谐振电路的振荡行为。
四、实验结果1.功率曲线：由实验结果可知，RLC电路的恒功率曲线在谐振点处有最大反馈响应，表现出谐振现象。
2.率变换：由实验结果可知，调整RLC电路中的电阻或电感，可以改变谐振的频率。
3.域信号图：谐振状态下，电路的内部信号与外界输入信号同步，在时域信号图中表现出低频振荡的现象。
4.域信号图：谐振状态下，电路的内部信号与外界输入信号同步，在频域信号图中可看到谐振频率的高增益峰值。
五、结论从上述实验结果可以看出，RLC电路的恒功率曲线反映出它在谐振状态下的响应特性，由实验结果也可以了解到，调整RLC电路的电阻或电感可以改变谐振频率，谐振状态下，电路的内部信号与外界输入信号同步，在时域和频域信号图中都可以看到谐振频率的响应特性。
本实验证明，RLC电路可以实现低频振荡，并可以调节电路频率，达到满足应用需求的谐振特性。
rlc谐振实验报告
rlc谐振实验报告RLC谐振实验报告引言：RLC谐振电路是电工学中的重要实验之一，通过该实验可以深入了解电路的谐振现象及其应用。
本实验旨在通过搭建RLC谐振电路，观察和分析电路中电流和电压的变化规律，进一步探讨谐振电路的特性和应用。
一、实验目的本实验的主要目的是掌握RLC谐振电路的基本原理和特性，了解电流和电压在谐振频率下的变化规律，并通过实验数据分析验证理论计算结果的准确性。
二、实验原理1. RLC谐振电路的组成RLC谐振电路由电阻（R）、电感（L）和电容（C）三个元件组成。
电阻用于限制电流大小，电感储存电能，电容存储电荷。
当电路中的电流和电压达到谐振频率时，电路呈现出最大的振幅。
2. 谐振频率的计算RLC谐振电路的谐振频率可以通过以下公式计算：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值，π为圆周率。
三、实验步骤1. 搭建RLC谐振电路根据实验要求，选取合适的电阻、电感和电容元件，按照电路图搭建RLC谐振电路。
2. 连接电源将电源连接到电路中，确保电路正常工作。
3. 调节频率通过信号发生器调节频率，逐渐接近理论计算得到的谐振频率。
4. 测量电压和电流使用万用表测量电路中的电压和电流数值，并记录下来。
5. 绘制电流和电压的变化曲线根据测量数据，绘制电流和电压随频率变化的曲线图。
四、实验结果与讨论1. 实验数据分析根据实验测量得到的电流和电压数值，可以计算得到电路的阻抗、电流和电压的相位差等参数。
通过对数据的分析，可以验证实验结果与理论计算结果的一致性。
2. 曲线分析根据绘制的电流和电压的变化曲线，可以观察到在谐振频率附近，电流和电压的振幅达到最大值。
此外，可以进一步分析曲线的形状和变化趋势，探讨电路中能量的传递和损耗情况。
3. 谐振电路的应用RLC谐振电路在实际应用中有广泛的用途，例如在无线电通信中，谐振电路可以用于频率选择和滤波器的设计。
此外，在电力系统中，谐振电路可以用于电力传输和配电系统中的功率因数校正。
大学物理实验报告系列之RLC电路的谐振
【实验名称】 RLC 电路的谐振【实验目的】1、研究和测量RLC 串、并联电路的幅频特性；2、掌握幅频特性的测量方法；3、进一步理解回路Q 值的物理意义。
【实验仪器】音频信号发生器、交流毫伏表、标准电阻箱、标准电感、标准电容箱。
【实验原理】一、RLC 串联电路1．回路中的电流与频率的关系（幅频特性）RLC 交流回路中阻抗Z 的大小为：()22'1⎪⎭⎫ ⎝⎛-++=ωωC L R R Z （32-1）⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+-=R R C L a r c t g '1ωωϕ （32-3）回路中电流I 为：)1()'(2ωωC L R R UZU I -++==（32-4）当01=-ωωC L 时，ϕ = 0，电流I 最大。
令即振频率并称为谐振角频率与谐的角频率与频率分别表示与,,000=ϕωf ：LCf LC πω21100==（32-5）如果取横坐标为ω，纵坐标为I ，可得图32-2所示电流频率特性曲线。
2．串联谐振电路的品质因数QCR R LQ 2)'(+=（32-7）QU U U C L == （32-8）Q 称为串联谐振电路的品质因数。
当Q >>1时，U L 和U C 都远大于信号源输出电压，这种现象称为LRC 串联电路的电压谐振。
Q 的第一个意义是：电压谐振时，纯电感和理想电容器两端电压均为信号源电压的Q 倍。
120120f f f Q -=-=ωωω （32-12） 显然(f 2-f 1)越小，曲线就越尖锐。
Q 的第二个意义是：它标志曲线尖锐程度，即电路对频率的选择性，称 ∆f （=f 0 / Q ）为通频带宽度。
3．Q 值的测量法（1）（电压）谐振法 （2）频带宽度法二、LRC 串并混联电路——LR 和C 并联电路图32-3 LRC 串并混联电路 22222)()1()(ωωωRC LC L R Z +-+=当交流电的角频率满足关系式：2)(1LRLC -=ω时，信号源的输出电压也与输出电流相同。
RLC串联电路的谐振特性研究实验报告.doc
RLC串联电路的谐振特性研究实验报告.doc 实验目的：1. 了解RLC串联电路的工作原理及其谐振特性；2. 掌握测量RLC串联电路谐振频率和谐振带宽的方法。
实验仪器：1. RLC串联电路实验箱；2. 信号源；3. 示波器。
实验原理：RLC串联电路是由电阻、电感和电容串联形成的电路，它可以产生共振现象。
当其频率为共振频率时，电路中流过电流的大小取决于电路中的电感和电容。
此时，电路呈现出很高的阻抗，电流最大。
谐振频率 f0 由以下公式给出：f0 = 1 / (2π√LC)其中，L 为电路中的电感，C 为电路中的电容。
Z0 = R + j(XL - XC)谐振带宽 BW 的计算公式为：BW = Δf = f2 - f1其中，f1 和 f2 分别为电路总阻抗等于Z0/√2 时的频率。
实验步骤：1. 连接实验电路：将电阻、电感和电容串联起来，组成 RLC 串联电路，并连接信号源和示波器。
2. 设置信号源：将信号源的频率调节旋钮设置到最小值，同时将信号源电压调节旋钮调整到最大值。
3. 测量谐振频率：将示波器调节到 X-Y 模式，然后调节信号源频率调节旋钮，逐渐增大频率，直到示波器屏幕上显示出一个正弦波。
此时，记录下示波器显示的频率值，即为电路的谐振频率 f0。
实验结果：1. 在本次实验中，使用的电阻、电感和电容的值分别为：R = 1kΩ，L = 10mH，C = 0.1μF。
2. 在逐渐增大信号源频率的过程中，当频率达到 2231 Hz 时，电路中开始出现正弦波，此时记录下的频率值即为电路的谐振频率 f0。
3. 继续增大信号源频率，当频率达到 2358 Hz 时，电路总阻抗等于Z0/√2 时，记录下此时信号源频率调节旋钮的读数。
5. 通过计算，得到电路的谐振带宽为 157 Hz。
1. RLC串联电路可以产生共振现象，其频率为谐振频率 f0。
2. 对于给定的 RLC 串联电路，谐振频率 f0 取决于电路中的电感和电容的值。

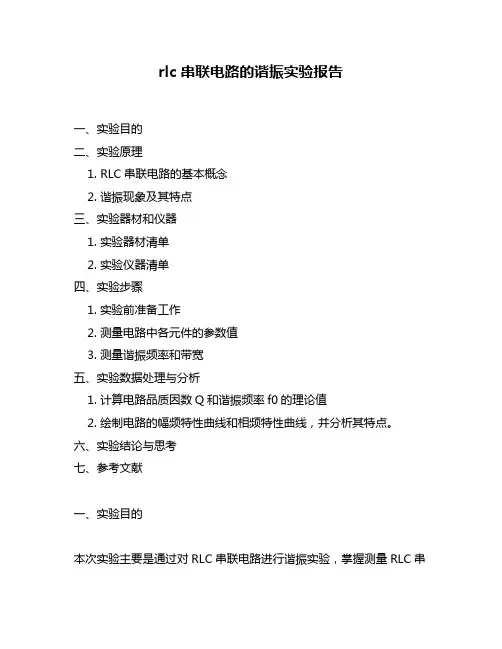

rlc串联电路的谐振实验报告
rlc串联电路的谐振实验报告一、实验目的二、实验原理1. RLC串联电路的基本概念2. 谐振现象及其特点三、实验器材和仪器1. 实验器材清单2. 实验仪器清单四、实验步骤1. 实验前准备工作2. 测量电路中各元件的参数值3. 测量谐振频率和带宽五、实验数据处理与分析1. 计算电路品质因数Q和谐振频率f0的理论值2. 绘制电路的幅频特性曲线和相频特性曲线，并分析其特点。
六、实验结论与思考七、参考文献一、实验目的本次实验主要是通过对RLC串联电路进行谐振实验，掌握测量RLC串联电路中各元件参数值以及谐振频率和带宽的方法，了解谐振现象及其特点，掌握计算电路品质因数Q和谐振频率f0理论值的方法，并绘制出幅频特性曲线和相频特性曲线。
二、实验原理1. RLC串联电路的基本概念RLC串联电路是由电阻R、电感L和电容C三种元件串联而成的电路。
当交流电源接入这个电路时，由于电感和电容的存在，会产生阻抗，从而影响电路中的电流和电压。
在RLC串联电路中，当交流信号频率等于某一特定值时，会出现谐振现象。
2. 谐振现象及其特点谐振是指在某一特定频率下，RLC串联电路的阻抗达到最小值或最大值的现象。
当交流信号频率等于谐振频率f0时，RLC串联电路中的阻抗为纯阻抗，即只有R存在。
此时，如果在该频率下加入一个外加信号，则可以得到最大幅度的响应。
谐振现象具有以下特点：（1）在谐振频率f0处，RLC串联电路中的阻抗为纯阻抗。
（2）在谐振频率f0处，输入信号与输出信号之间相位差为0。
（3）当输入信号频率偏离f0时，输出信号幅度将随着频率增加而降低。
三、实验器材和仪器1. 实验器材清单：电阻箱、电容箱、电感箱、万用表、示波器等。
2. 实验仪器清单：Tektronix TDS2002C数字示波器等。
四、实验步骤1. 实验前准备工作（1）检查实验仪器是否正常工作。
（2）连接RLC串联电路，调整各元件的参数，使其符合实验要求。
（3）将示波器连接到电路中，以便观察信号的变化情况。
rlc串联谐振电路研究实验报告
rlc串联谐振电路研究实验报告RLC串联谐振电路研究实验报告引言：本文旨在研究RLC串联谐振电路的特性和性能。
RLC串联谐振电路是一种常见的电路结构，它由电阻（R）、电感（L）和电容（C）组成。
在特定频率下，RLC串联谐振电路能够表现出共振现象，这对于电子工程领域的应用具有重要意义。
实验目的：1. 研究RLC串联谐振电路的频率响应特性；2. 探究电阻、电感和电容对谐振频率和带宽的影响；3. 分析RLC串联谐振电路的相位差和频率之间的关系；4. 理解RLC串联谐振电路的功率传输和能量转换机制。
实验步骤：1. 搭建RLC串联谐振电路实验装置，包括电源、电阻、电感和电容等元件；2. 测量不同频率下电压和电流的数值；3. 绘制电压-频率和相位差-频率曲线，并找出谐振频率和带宽；4. 分析实验数据，总结RLC串联谐振电路的性能特点。
实验结果：通过实验测量和数据处理，我们得到了以下结果：在RLC串联谐振电路中，当输入信号频率等于谐振频率时，电路中的电流和电压达到最大值。
此时，电容的电压和电感的电流互相抵消，只有电阻消耗能量。
在谐振频率附近，电路的带宽较小，能够保持较高的品质因数。
而当频率远离谐振频率时，电路的电流和电压将会衰减。
讨论：通过实验数据和分析，我们可以得出以下结论：RLC串联谐振电路具有选择性放大特性，在谐振频率附近，电路能够对特定频率的信号进行放大，而对其他频率的信号进行衰减。
这种特性使得RLC串联谐振电路在无线通信、音频放大和滤波等领域有着广泛的应用。
实验结果还显示，电阻、电感和电容对RLC串联谐振电路的性能有着重要影响。
电阻的增加会减小电路的品质因数，降低谐振频率和带宽；电感值的增加会提高电路的品质因数，增大谐振频率和带宽；而电容的变化则会对谐振频率产生较大影响。
结论：通过本次实验，我们深入了解了RLC串联谐振电路的特性和性能。
该电路在电子工程领域具有重要应用，能够对特定频率的信号进行放大和滤波。
RLC串联谐振电路的实验报告.doc
RLC串联谐振电路的实验报告.doc
一、实验目的
完成RLC串联谐振电路的实验，探究其谐振特性，分析影响谐振的各要素，以及了解谐振条件下各参数与它们之间的关系。
二、实验内容
本次实验主要采用RLC串联谐振电路实现谐振现象，实验室操作台已安装有电路板，要求完成RLC串联谐振电路的组装以及理解零点环路解算和实测结果。
三、实验过程
1.检查仪器和电路：确认仪器和电路安装完成，对各部件进行检查，确定连接正确。
2.组装谐振电路：根据电路图中的规定，将各部件进行组装接线，组装完成后检查连接是否正确。
3.进行零点环路解算：由电压及电阻，求出各组件的电容和电感的值，之后用仪器测量这些值是否与计算值一致。
4.电路试验：使用电源，调节输入源，根据电路图中的电流与电压，改变参数，观察谐振现象出现的位置及特性，测量拉姆斯数值，分析影响谐振的各要素，探讨谐振条件下各参数与它们之间的关系。
四、实验结果
1.由电路图及对应的实验室测量值确定本次RLC串联谐振电路的参数值如下：电容C=
2.25μF，电感L=1.5mH，电阻R=11.43Ω。
2.测量的电压U与频率f的关系，发现当f接近参数值计算得出的谐振频率时，发现电压U变化幅度最大，相应的电流测量值结果也是如此。
五、总结
本次实验通过组装RLC串联谐振电路，对其谐振特性进行了实践，进一步分析影响谐振的各要素，了解谐振条件下各参数与它们之间的关系。
实验中，通过测量调节电压、电阻、电容和电感变量等参数，观察谐振现象出现的位置及特性，实验结果得出当f接近参数值计算得出的谐振频率时，电压U变化幅度最大。
rlc串联电路的谐振实验报告
rlc串联电路的谐振实验报告RLC串联电路的谐振实验报告引言在电路学中，RLC串联电路是一种非常重要的电路结构。
它由电阻（R）、电感（L）和电容（C）三个基本元件组成。
本实验旨在研究RLC串联电路的谐振现象，并通过实验数据分析和计算验证理论公式。
实验目的1. 了解RLC串联电路的基本原理和谐振现象；2. 掌握测量RLC串联电路的频率、电压和电流的方法；3. 验证理论公式与实验数据的一致性。
实验仪器和材料1. RLC串联电路实验箱；2. 示波器；3. 函数发生器；4. 电阻箱；5. 电感箱；6. 电容箱。
实验步骤1. 搭建RLC串联电路：根据实验箱中提供的电阻箱、电感箱和电容箱，按照电路图搭建RLC串联电路。
2. 连接示波器：将示波器的探头连接到电路的输出端，以便观察电路的电压波形。
3. 连接函数发生器：将函数发生器的输出端与电路的输入端相连，用于提供激励信号。
4. 调节函数发生器：通过调节函数发生器的频率，使得电路产生谐振现象。
5. 观察示波器波形：调节示波器的参数，观察电路的电压波形，并记录下谐振频率。
6. 测量电压和电流：使用万用表测量电路中的电压和电流，并记录下相关数据。
7. 分析数据：根据实验数据，计算并绘制电压-频率和电流-频率的曲线图。
8. 验证理论公式：将实验数据与理论公式进行比较，验证其一致性。
实验结果与分析通过实验数据的记录和分析，我们得到了以下结果：1. 谐振频率：根据示波器观察到的波形，我们确定了RLC串联电路的谐振频率为f0。
2. 电压-频率曲线：根据测量得到的电压数据，我们绘制了电压-频率曲线图。
曲线在谐振频率附近呈现出峰值，验证了谐振现象的存在。
3. 电流-频率曲线：根据测量得到的电流数据，我们绘制了电流-频率曲线图。
曲线在谐振频率附近同样呈现出峰值，与理论公式相符。
结论通过本次实验，我们验证了RLC串联电路的谐振现象，并得到了以下结论：1. RLC串联电路在谐振频率附近会出现电压和电流的峰值；2. 谐振频率可以通过观察示波器波形或测量电压和电流得到；3. 实验数据与理论公式相符，验证了理论公式的准确性。
RLC串联谐振实验报告
RLC串联谐振实验报告一、实验目的通过实验测量并分析串联RLC电路的谐振现象，掌握串联RLC电路的谐振特性。
二、实验原理RLC串联谐振电路是由电阻、电感和电容三种元件按照串联关系构成的电路，当电路中的电感、电容以及电阻三者的数值均满足一定的条件时，电路的总阻抗将会呈现为一个纯阻抗。
此时，电路中的谐振频率就是电路的固有频率，电路的振荡呈现出明显的谐振特性。
三、实验器材和材料1. 指示电压表、万用表2. 电感L、电容C、电阻R3. 信号发生器、示波器四、实验步骤1. 将电感L串联于电容C和电阻R后，构成一个串联RLC电路。
2. 将信号发生器接入串联RLC电路中，调节信号发生器输出频率，找到串联RLC电路的谐振频率。
3. 记录下电容、电感和电阻的数值，并使用万用表和示波器测量信号发生器输出电压，分别绘制输出电压随频率变化的曲线，以及电阻、电感、电容中的电压随频率变化的曲线。
五、实验结果分析1. 绘制输出电压随频率变化的曲线。
从图中可以看出，串联RLC电路的输出电压在谐振频率处达到最大值，谐振频率为45kHz，随着频率的增加或减少，电压值逐渐降低。
当频率的增大或减小，使电路频率与谐振频率無しおいて差距时，电路输出将下降，并呈现出较大的相位差，因此随着频率的变化，输出电压在谐振频率附近具有较大的衰减。
2. 绘制电阻、电感以及电容中的电压随频率变化的曲线。
从图中可以看出，在串联RLC电路的谐振频率处，电感和电容中的电压分别为83.7mV和8.9mV，而电阻中的电压为8.7V，电路中的电阻值为1000Ω，电感值为10mH，电容值为0.01μF。
在谐振频率处，电路中的总电流最大，且电压波形是完全相位同步的，不同元件之间的相位差为0度。
六、实验结论本次实验通过串联RLC电路的谐振现象，测量出了电路的谐振频率，并分析了电路中的电阻、电感和电容之间的相对变化关系。
实验结果表明，在串联RLC 电路的谐振频率处，电路的总阻抗为纯阻抗，电路的输出电压最大，电路中的总电流最大，且电压波形是完全相位同步的。
rlc串联谐振电路研究实验报告
rlc串联谐振电路研究实验报告RLC串联谐振电路研究实验报告引言：RLC串联谐振电路是电路中常见的一种电路结构，其具有频率选择性。
在该电路中，电感、电阻和电容依次串联，形成一个振荡回路。
在特定的频率下，电路的阻抗会达到最小值，从而使电流达到最大值。
本实验旨在研究RLC串联谐振电路的特性，并通过实验验证理论计算结果。
实验目的：1. 研究RLC串联谐振电路中电感、电阻和电容的作用；2. 测量RLC串联谐振电路的频率响应曲线；3. 验证理论计算结果与实验结果的一致性。
实验仪器与材料：1. RLC串联谐振电路实验箱；2. 可调频函数信号发生器；3. 数字存储示波器；4. 电压表；5. 电流表；6. 电感、电阻和电容器。
实验步骤：1. 按照电路图连接RLC串联谐振电路实验箱，确保电路连接正确并稳定；2. 调节可调频函数信号发生器的频率范围，并设定初始频率；3. 调节函数信号发生器的输出电压，保持稳定；4. 通过示波器观察电路中电压波形，并测量电压的幅值；5. 测量电路中电流的幅值；6. 依次改变函数信号发生器的频率，记录电压和电流的测量值；7. 绘制RLC串联谐振电路的频率响应曲线。
实验结果与分析：根据实验测量数据，绘制了RLC串联谐振电路的频率响应曲线。
从曲线上可以看出，在某一特定频率下，电路的阻抗达到最小值，电流达到峰值。
这个特定的频率就是电路的共振频率。
在共振频率附近，电路的阻抗较小，电流较大，电路呈现出谐振的特性。
实验结果与理论计算结果的比较表明，在实验误差范围内，测量结果与理论计算结果吻合良好。
这验证了RLC串联谐振电路的特性以及理论模型的准确性。
同时，实验还发现，改变电感、电阻或电容的数值，会导致共振频率的变化，从而改变电路的谐振特性。
这进一步说明了电感、电阻和电容在RLC串联谐振电路中的作用。
结论：通过本实验，我们深入研究了RLC串联谐振电路的特性，并通过实验验证了理论计算结果的准确性。
实验结果表明，RLC串联谐振电路在特定频率下具有最小阻抗和最大电流的特性。
rlc电路谐振特性的实验报告
rlc电路谐振特性的实验报告一、实验目的本次实验旨在深入探究 RLC 电路的谐振特性，理解其在不同频率下的电流、电压变化规律，以及品质因数对电路性能的影响。
二、实验原理RLC 电路由电阻（R）、电感（L）和电容（C）组成。
在交流电源的作用下，电路中的电流和电压会随频率发生变化。
当电路的感抗（ωL）等于容抗（1/ωC）时，电路发生谐振。
此时，电路中的阻抗最小，电流达到最大值，而电感和电容上的电压可能远大于电源电压。
谐振频率ω0 可以通过公式ω0 ＝1/√（LC) 计算得出。
品质因数 Q 则表示电路的储能与耗能之比，Q ＝ω0L/R。
三、实验仪器与设备1、函数信号发生器2、示波器3、电阻、电感、电容元件4、数字万用表四、实验步骤1、按照电路图连接好 RLC 串联电路，选择合适的电阻值、电感值和电容值。
2、将函数信号发生器的输出频率设置为较低值，逐渐增加频率，同时用示波器观察电路中的电流和电压波形，并记录相关数据。
3、测量在不同频率下电阻、电感和电容两端的电压值，以及电路中的电流值。
4、找到电流达到最大值时的频率，即为谐振频率，记录此时的各项参数。
5、改变电阻值，重复上述实验步骤，观察品质因数的变化对谐振特性的影响。
五、实验数据与分析以下是一组实验数据示例：｜频率（Hz）｜电阻电压（V）｜电感电压（V）｜电容电压（V）｜电流（A）｜｜｜｜｜｜｜｜ 500 ｜ 20 ｜ 150 ｜ 180 ｜ 02 ｜｜ 1000 ｜ 30 ｜ 120 ｜ 140 ｜ 03 ｜｜ 1500 ｜ 40 ｜ 90 ｜ 100 ｜ 04 ｜｜ 2000 ｜ 50 ｜ 60 ｜ 70 ｜ 05 ｜｜ 2500 ｜ 60 ｜ 30 ｜ 40 ｜ 06 ｜｜ 3000 ｜ 70 ｜ 10 ｜ 20 ｜ 07 ｜通过分析数据，可以发现当频率接近谐振频率时，电流逐渐增大，电感和电容上的电压也逐渐增大。
在谐振频率处，电流达到最大值，而电感和电容上的电压相等且远大于电源电压。
rlc谐振电路实验报告
rlc谐振电路实验报告RLC谐振电路实验报告引言在电路实验中，RLC谐振电路是一种重要的电路结构，它在通信、电子设备和电源等领域中具有广泛的应用。
本实验旨在通过搭建RLC谐振电路，研究其特性和性能，并对实验结果进行分析和讨论。
一、实验目的本实验的主要目的是研究RLC谐振电路的频率响应和幅频特性，通过实验数据的采集和分析，掌握RLC谐振电路的基本原理和工作特性。
二、实验原理RLC谐振电路是由电感、电容和电阻组成的串联电路。
当电路中的电感、电容和电阻参数满足一定条件时，电路的输出电压将达到最大值，此时电路处于谐振状态。
谐振频率可以通过以下公式计算得出：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值，π为圆周率。
三、实验步骤1. 按照实验要求，搭建RLC谐振电路。
2. 连接信号发生器和示波器，将信号发生器的输出接入到电路的输入端，示波器的输入接入到电路的输出端。
3. 调节信号发生器的频率，从低频到高频逐渐扫描，观察示波器上的波形变化。
4. 记录示波器上波形的特点和频率值，并绘制频率与幅度的关系曲线。
四、实验结果与分析通过实验数据的采集和分析，我们得到了RLC谐振电路的频率响应曲线。
根据实验结果，我们发现在谐振频率附近，电路的输出电压达到了最大值，表明电路处于谐振状态。
而在谐振频率之外，输出电压逐渐减小，表明电路的谐振特性开始衰减。
根据实验原理可知，RLC谐振电路的谐振频率与电感和电容的数值有关。
当电感和电容的数值增大时，谐振频率会变小；反之，当电感和电容的数值减小时，谐振频率会变大。
因此，通过调节电感和电容的数值，我们可以改变电路的谐振频率，以适应不同的应用需求。
此外，实验中我们还观察到了谐振峰的现象。
谐振峰是指在谐振频率附近，电路的输出电压达到最大值的状态。
谐振峰的宽度取决于电路中的电阻值，电阻值越小，谐振峰越尖锐；反之，电阻值越大，谐振峰越平缓。
这是因为电阻对电路的阻尼特性起到了调节作用，影响了电路的谐振特性。
rlc串联电路的谐振实验报告
RLC串联电路的谐振实验报告一、引言在电磁振荡的研究中，RLC串联电路是常见的一个重要实验对象。
通过谐振实验，我们可以深入了解该电路的特性和性能，并探索其在实际应用中的价值。
本实验报告旨在详细介绍RLC串联电路的谐振实验方法、实验结果和分析，以及对实验结果的讨论和结论。
二、实验目的1.了解RLC串联电路的结构和基本工作原理；2.通过改变电容器的容值、电感器的感值以及电阻器的阻值，研究RLC电路在不同参数条件下的谐振特性；3.通过实验数据分析，确定谐振频率、带宽和谐振曲线等参数的关系。
三、实验原理在RLC串联电路中，电感、电容和电阻分别代表了电路的感性、容性和阻性元件。
当电路达到谐振状态时，电感和电容之间的能量相互转换，导致电压相位和电流成90°的相位差，并产生谐振频率。
谐振频率的大小与电容的容值、电感的感值以及电阻的阻值密切相关。
四、实验仪器和材料1.RLC串联电路实验装置：包括电感器、电容器、电阻器、信号发生器、数字示波器等设备；2.连接线、万用表、示波器探头等辅助器材。
五、实验步骤1.搭建RLC串联电路：根据实验装置的连接要求，将电感器、电容器和电阻器按照电路图的要求连接起来；2.设置信号发生器：将信号发生器的频率设置为待测频率的初始值，并将输出电压调至适当值；3.连接示波器：将示波器的输入端连接至电路中的检测点，并调整示波器的垂直和水平尺度；4.开始实验：逐步调整信号发生器的频率，记录信号发生器频率与示波器上观测到的电压幅值的变化情况；5.测量数据：记录不同频率下的电压幅值，以绘制谐振曲线；6.清零：完成实验后，将所有设备归零。
六、结果分析1.绘制谐振曲线：根据实验数据，绘制RLC串联电路的谐振曲线；2.确定谐振频率：从谐振曲线中确定谐振频率所对应的频率值；3.计算带宽：根据谐振曲线上的两个3dB点，计算带宽的上限和下限；4.分析结果：分析实验结果，讨论电容器的容值、电感器的感值和电阻器的阻值对谐振特性的影响。
rlc串联谐振电路研究实验报告
rlc串联谐振电路研究实验报告引言：在电路中，谐振电路是一种特殊的电路，它能够以特定的频率产生共振现象。
谐振电路有很多种类，其中最常见的是rlc串联谐振电路。
本实验旨在研究和分析rlc串联谐振电路的性质和特点。
实验目的：1.了解rlc串联谐振电路的基本原理和工作原理。
2.研究影响rlc串联谐振电路谐振频率的因素。
3.观察和分析rlc串联谐振电路在不同频率下的电压响应和相位关系。
实验装置：1.电源：提供电流和电压供应。
2.电阻：限制电流流过电路。
3.电感：储存电磁能量。
4.电容：储存电荷。
5.示波器：用于观察电路中的电压和电流波形。
实验步骤：1.搭建rlc串联谐振电路。
2.将示波器连接到电路上，设置适当的参数。
3.逐渐调节电源频率，观察电压波形和相位关系的变化。
4.记录电路不同频率下的电压响应和相位关系。
5.分析实验结果，得出结论。
实验结果与分析：在实验中，我们得到了不同频率下rlc串联谐振电路的电压响应和相位关系。
通过观察波形和数据分析，我们得出以下结论：1.当电源频率接近谐振频率时，电压响应达到最大值，这就是谐振现象。
2.在谐振频率下，电压和电流的相位差为0，即电压和电流完全同相。
3.在谐振频率两侧，电压和电流的相位差不为0，称为相位差。
4.当电源频率远离谐振频率时，电压响应逐渐减小。
结论：通过本实验，我们研究了rlc串联谐振电路的性质和特点。
我们发现，当电源频率接近谐振频率时，电压响应最大，电压和电流完全同相。
在谐振频率两侧，电压和电流的相位差不为0。
当电源频率远离谐振频率时，电压响应逐渐减小。
这些发现对于电路设计和应用具有重要意义。
进一步研究建议：本实验仅研究了rlc串联谐振电路的基本特性，还有许多方面有待进一步研究：1.研究不同电阻、电感和电容值对谐振频率的影响。
2.研究谐振电路的频率响应特性。
3.研究其他类型的谐振电路，如rlc并联谐振电路。
结语：通过本实验，我们深入研究了rlc串联谐振电路的性质和特点。
rlc串联谐振电路的研究实验报告
rlc串联谐振电路的研究实验报告
1. 实验目的：研究RLC串联谐振电路的特性和性能。
2. 实验原理：RLC串联谐振电路由电感L、电容C和电阻R组成，当电路中的电感、电容和电阻满足一定条件时，电路会发生谐振，此时电路中的电流和电压呈谐振状态。
谐振频率f0与电感L和电容C的数值有关，可以通过以下公式计算：f0=1/(2π√LC)。
3. 实验步骤：
（1）搭建RLC串联谐振电路，连接好电源和示波器。
（2）调节电源电压，使电路中的电流和电压稳定在谐振状态。
（3）测量电路中的电流和电压，并记录下来。
（4）改变电容或电感的数值，再次测量电路中的电流和电压，比较不同参数下电路的谐振频率和特性。
4. 实验结果：根据实验数据，可以计算出电路的谐振频率和品质因数Q，比较不同参数下电路的性能差异。
5. 实验分析：通过实验可以发现，电路中的电感、电容和电阻对电路的谐振特性有很大的影响，合理选择电感和电容的数值可以使电路的谐振频率和品质因数达到最佳状态。
6. 实验结论：RLC串联谐振电路是一种重要的电路结构，可以用于频率选择和滤波等应用中，通过合理选择电感和电容的数值，可以使电路的性能达到最优状态。
RLC电路谐振特性的研究 实验报告
课程名称：大学物理实验（二）
实验名称：RLC电路谐振特性的研究
图2.2 电流和电源的频率的关系曲线
有一极大值，此时的圆频率称为谐振圆频率
ω0=1
（2.3）
√LC
相等，且相位相反
图3.1 DH4503型RLC电路实验仪实物图
图4.1 RLC串联谐振曲线测量电路图4.2串联谐振电路的带宽测定共振频率和共振时的UR、 UC和UL
注意：需要将R和C(L)的位置互换以保证共地
图4.3 串联谐振特性测量电路
将电感、电容调到合适的值，参考值为：L=100mH ，C=4.4×10−8
从电源负极连线接到电阻，电阻连接到电容，电容连接到电感，电感连接回电源正极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大学物理实验报告系列之
R L C电路的谐振
Prepared on 22 November 2020
【实验名称】 RLC 电路的谐振 【实验目的】
1、研究和测量RLC 串、并联电路的
幅频特性；
2、掌握幅频特性的测量方法；
3、进一步理解回路Q 值的物理意
义。
【实验仪器】
音频信号发生器、交流毫伏表、标准电阻
箱、标准电感、标准电容箱。
【实验原理】
一、RLC 串联电路
1．回路中的电流与频率的关系（幅
频特性）
RLC 交流回路中阻抗Z 的大小为：
()
2
2
'1⎪⎭⎫ ⎝
⎛
-++=
ωωC L R R Z
（32-1）
⎥⎥
⎥⎥
⎦
⎤⎢⎢⎢⎢⎣⎡+-=R R C L arctg '1ωωϕ
（32-3）
回路中电流I 为：
)
1
()'(2ω
ωC L R R U
Z U I -++==
（32-4）
当01
=-
ω
ωC L 时， = 0，电流I 最大。
令
振频
并称为谐振角频率与谐的角频率与频率分别表示与,000=ϕωf ：
LC
f LC
πω21100=
=
（32-5）
如果取横坐标为ω，纵坐标为I ，可得图
32-2所示电流频率特性曲线。
2．串联谐振电路的品质因数Q
C
R R L
Q 2)'(+=
（3
2-7）
QU U U C L == （3
2-8）
Q 称为串联谐振电路的品质因数。
当Q >>1时，U L 和U C 都远大于信号源输
出电压，这种现象称为LRC 串联电路的电压谐振。
Q 的第一个意义是：电压谐振时，纯电感和理想电容器两端电压均为信号源
电压的Q 倍。
1
20
120
f f f Q -=
-=ωωω （32-12）
显然(f 2-f 1)越小，曲线就越尖锐。
Q 的第二个意义是：它标志曲线尖锐程度，即电路对频率的选择性，称 f （= f 0 / Q ）为通频带宽度。
3．Q 值的测量法
（1）（电压）谐振法
（2）频带宽度法
二、LRC 串并混联电路——LR 和C 并联电路
图32-3 LRC 串并混联电路
当交流电的角频率满足关系式：
2)(1L
R
LC -=
ω时，信号源的输出电压也与输出电流相同。
同样，令P p f )()(00与ω分
别表示 = 0的角频率与频率，或者称为谐
振角频率和谐振频率，a ，b 两点的阻抗为|Z P |，则：
20)(1)(L
R
LC p -=
ω （32-14）
2)(121)(L
R
LC f p o -=
π （32-15）
当
2)(1L
R
LC >>时，LR 和C 并联电路的谐振频率与LRC 串联电路的谐振频率近似相等。
式（32-14）可改写成为：
2
001
1)(Q p -
=ωω （32-16）
【实验内容】
1、测量RLC 串联电路的谐振特性
2．用电压谐振法确定Q 值。
【数据表格与数据记录】
f U R -变化曲线图：
由图示可知，电压为的频率为
Hz f 791.41= Hz f 272.52=
【小结与讨论】
1. 在RLC电路谐振特性的研究实验中1.为什么串联谐振称为电压谐振为什么并联谐振称为电流谐振
2.串联谐振时电容上的电压大于电源电压Q倍，是否可以把它当作升压变压器来使用呢为什么
解答：串联时，电流只有一个回路，电流大小等于回路电压除以阻抗。
电流不可能大于电源输出电流（等于该电流）。
而电容和电感上的电压互为相反，回路电压等于这两个电压差值加上电阻压降。
因此串联谐振是电压谐振而不是电流谐振。
并联时，负载电压只有一个，电流回路有两个，电压与电源相同，电容电流与电感电流的差值等于电源电流。
因此这是电流谐振。
串联谐振电路当然可以做升压变压器：当电容与电感的阻抗值接近时这两个阻抗压降可达到非常高的数值。
电气试验中大型变压器交流试验就有利用此原理提高被试变压器的试验电压的（变压器对地相当于大电容，串以计算好的电感，当给定0-200-380伏时就可得到数千到一万伏电压）。
不过，计算电容电感一定要准确，否则太高电压是非常危险的。
升压不能一下到位，必须用调压器一点一点地升。
