明纬开关电源压降计算

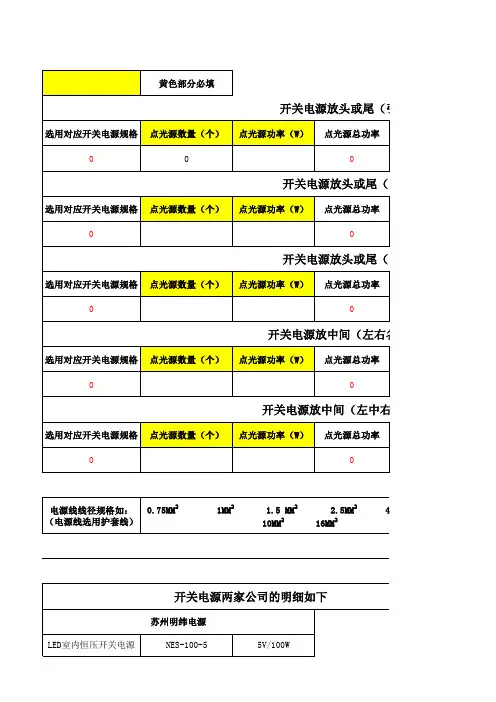

灯具压降计算公式
2.5MM2 16MM2
4MM2
6 MM2
开关电源两家公司的明细如下
苏州明纬电源
LED室内恒压开关电源
NES-100-5
5V/100W
LED室内恒压开关电源 LED室内恒压开关电源 LED室内恒压开关电源 LED室内恒压开关电源 LED室内恒压开关电源 LED室内恒压开关电源 LED室内恒压开关电源 LED室内恒压开关电源 LED室内恒压开关电源 LED室内恒压开关电源 LED室内恒压开关电源
00Leabharlann 开关电源放中间（左右各引出一组线）压降计
选用对应开关电源规格 点光源数量（个） 点光源功率（W） 点光源总功率
0
0
开关电源放中间（左中右各引出一组线）压降
选用对应开关电源规格 点光源数量（个） 点光源功率（W） 点光源总功率
0
0
电源线线径规格如： 0.75MM2 （电源线选用护套线）
1MM2
1.5 MM2 10MM2
#DIV/0!
间（左右各引出一组线）压降计算方式
点光源电压 点光源总电流 电源线总长度
（V）
（A）安培
（M）
#DIV/0!
（左中右各引出一组线）压降计算方式
点光源电压 点光源总电流 电源线总长度
（V）
（A）安培
（M）
#DIV/0!
电源线线径 （MM2)平方
电源线线径 （MM2)平方
电源线线径 （MM2)平方
NES-100-12 NES-100-24 NES-150-5 NES-150-12 NES-150-24 NES-200-5 NES-200-12 NES-200-24 NES-350-5 NES-350-12 NES-350-24

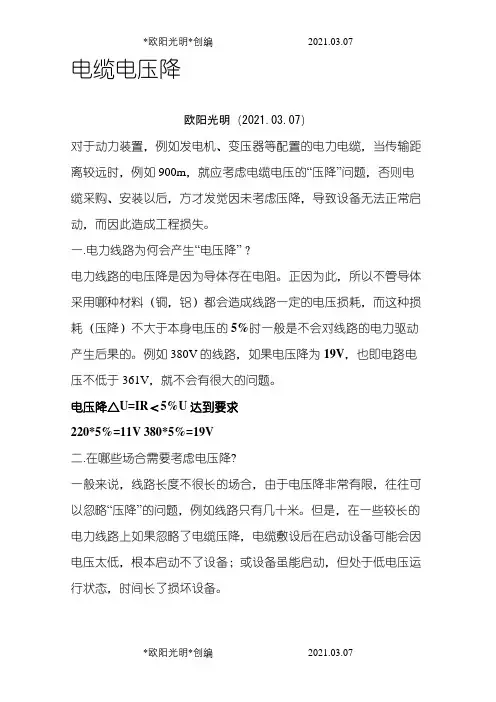

2021年电压降计算方法
电缆电压降欧阳光明（2021.03.07）对于动力装置，例如发电机、变压器等配置的电力电缆，当传输距离较远时，例如900m，就应考虑电缆电压的“压降”问题，否则电缆采购、安装以后，方才发觉因未考虑压降，导致设备无法正常启动，而因此造成工程损失。
一.电力线路为何会产生“电压降”？电力线路的电压降是因为导体存在电阻。
正因为此，所以不管导体采用哪种材料（铜，铝）都会造成线路一定的电压损耗，而这种损耗（压降）不大于本身电压的5%时一般是不会对线路的电力驱动产生后果的。
例如380V的线路，如果电压降为19V，也即电路电压不低于361V，就不会有很大的问题。
电压降△U=IR＜5%U达到要求220*5%=11V 380*5%=19V二.在哪些场合需要考虑电压降?一般来说，线路长度不很长的场合，由于电压降非常有限，往往可以忽略“压降”的问题，例如线路只有几十米。
但是，在一些较长的电力线路上如果忽略了电缆压降，电缆敷设后在启动设备可能会因电压太低，根本启动不了设备；或设备虽能启动，但处于低电压运行状态，时间长了损坏设备。
较长电力线路需要考虑压降的问题。
所谓“长线路”一般是指电缆线路大于500米。
对电压精度要求较高的场合也要考虑压降。
三.如何计算电力线路的压降？一般来说，计算线路的压降并不复杂，可按以下步骤：1. 计算线路电流I公式：I= P/1.732×U×cosθ其中： P—功率，用“千瓦” U—电压，单位kV cosθ—功率因素，用0.8～0.852 .计算线路电阻R公式：R=ρ×L/S其中：ρ—导体电阻率，铜芯电缆用0.01740代入，铝导体用0.0283代入L—线路长度，用“米”代入S—电缆的标称截面3.计算线路压降公式：ΔU=I×R举例说明：某电力线路长度为600m，电机功率90kW，工作电压380v，电缆是70mm2铜芯电缆，试求电压降。
解：先求线路电流II=P/1.732×U×cosθ=90÷（1.732×0.380×0.85）=161(A)再求线路电阻RR=ρ×L/S=0.01740×600÷70=0.149(Ω)现在可以求线路压降了：ΔU=I×R =161×0.149=23.99（V）由于ΔU=23.99V，已经超出电压380V的5%（23.99÷380=6.3%），因此无法满足电压的要求。
电压降的最简单最实用计算公式
线路电压降最简单最实用计算方式
线路压降计算公式：△U=2*I*R
I：线路电流
L：线路长度
1、电阻率ρ铜为0.018欧*㎜2/米
铝为0.028欧*㎜3/米
2、I=P/1.732*U*COSØ
3、电阻R=ρ*l/s(电缆截面mm2)
4、电压降△U=IR＜5%U就达到要求了。
例：在800米外有30KW负荷，用70㎜2电缆看是否符合要求？
I=P/1.732*U*COSØ=30/1.732*0.38*0.8=56.98A
R=Ρl/电缆截面=0.018*800/70=0.206欧
△U=2*IR=2*56.98*0.206=23.44>19V (5%U=0.05*380=19)
不符合要求。
2、单相电源为零、火线(2根线)才能构成电压差，三相电源是以线电压为标的，所以也为2根线。
电压降可以是单根电线导体的损耗，但以前端线电压380V(线与线电压为2根线)为例，末端的电压是以前端线与线电压减末端线与线(2根线)电压降，所以，不论单相或三相，电压降计算均为2根线的
就是欧姆定律：U＝R*I
但必须要有负载电流数据、导线电阻值才能运算。
铜线电阻率：ρ＝0.0172，铝线电阻率：ρ＝0.0283
例：
单相供电线路长度为100米，采用铜芯10平方电线负载功率10KW，电流约46A，求末端电压降。
求单根线阻：
R＝ρ×L/S＝0.0172×100/10≈0.17(Ω)
求单根线末端电压降：
U＝RI＝0.17×46≈7.8(V)
单相供电为零、火2根导线，末端总电压降：
7.8×2＝15.6(V)。

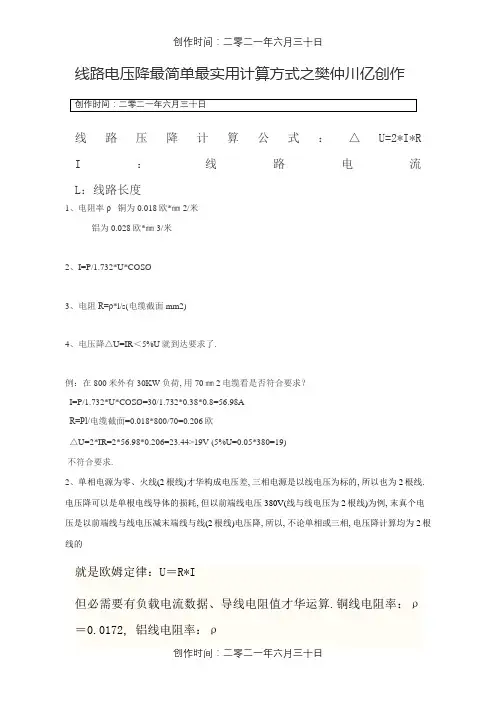

电压降的最简单最实用计算公式
线路电压降最简单最实用计算方式之樊仲川亿创作
线路压降计算公式：△U=2*I*R I：线路电流L：线路长度
1、电阻率ρ铜为0.018欧*㎜2/米
铝为0.028欧*㎜3/米
2、I=P/1.732*U*COSØ
3、电阻R=ρ*l/s(电缆截面mm2)
4、电压降△U=IR＜5%U就到达要求了.
例：在800米外有30KW负荷, 用70㎜2电缆看是否符合要求？
I=P/1.732*U*COSØ=30/1.732*0.38*0.8=56.98A
R=Ρl/电缆截面=0.018*800/70=0.206欧
△U=2*IR=2*56.98*0.206=23.44>19V (5%U=0.05*380=19)
不符合要求.
2、单相电源为零、火线(2根线)才华构成电压差, 三相电源是以线电压为标的, 所以也为2根线.电压降可以是单根电线导体的损耗, 但以前端线电压380V(线与线电压为2根线)为例, 末真个电压是以前端线与线电压减末端线与线(2根线)电压降, 所以, 不论单相或三相, 电压降计算均为2根线的
就是欧姆定律：U＝R*I
但必需要有负载电流数据、导线电阻值才华运算.铜线电阻率：ρ＝0.0172, 铝线电阻率：ρ
例：
单相供电线路长度为100米, 采纳铜芯10平方电线负载功率10KW, 电流约46A, 求末端电压降.
求单根线阻：
R＝ρ××100/10≈0.17(Ω)
求单根线末端电压降：
×46≈7.8(V)
单相供电为零、火2根导线, 末端总电压降：
×2＝15.6(V)。
电压降计算方法
电缆电压降对于动力装置，例如发电机、变压器等配置的电力电缆，当传输距离较远时，例如900m，就应考虑电缆电压的“压降”问题，否则电缆采购、安装以后，方才发觉因未考虑压降，导致设备无法正常启动，而因此造成工程损失。
一.电力线路为何会产生“电压降”？电力线路的电压降是因为导体存在电阻。
正因为此，所以不管导体采用哪种材料（铜，铝）都会造成线路一定的电压损耗，而这种损耗（压降）不大于本身电压的10%时一般是不会对线路的电力驱动产生后果的。
二.在哪些场合需要考虑电压降?一般来说，线路长度不很长的场合，由于电压降非常有限，往往可以忽略“压降”的问题，例如线路只有几十米。
但是，在一些较长的电力线路上如果忽略了电缆压降，电缆敷设后在启动设备可能会因电压太低，根本启动不了设备；或设备虽能启动，但处于低电压运行状态，时间长了损坏设备。
较长电力线路需要考虑压降的问题。
所谓“长线路”一般是指电缆线路大于500米。
对电压精度要求较高的场合也要考虑压降。
三.如何计算电力线路的压降？一般来说，计算线路的压降并不复杂，可按以下步骤：1.计算线路电流I公式：I= P/1.732×U×cosθ其中： P—功率，用“千瓦” U—电压，单位kV cosθ—功率因素，用0.8～0.852 .计算线路电阻R公式：R=ρ×L/S其中：ρ—导体电阻率，铜芯电缆用0.01740代入，铝导体用0.0283代入L—线路长度，用“米”代入S—电缆的标称截面3.计算线路压降公式：ΔU=I×R举例说明：某电力线路长度为600m，电机功率90kW，工作电压380v，电缆是70mm2铜芯电缆，试求电压降。
解：先求线路电流II=P/1.732×U×cosθ=90÷（1.732×0.380×0.85）=161(A)再求线路电阻RR=ρ×L/S=0.01740×600÷70=0.149(Ω)现在可以求线路压降了：ΔU=I×R =161×0.149=23.99（V）由于ΔU=23.99V，已经超出电压380V的5%（23.99÷380=6.3%），因此无法满足电压的要求。
