安装输电线路单元工程质量评定表
水利水电工程施工质量评定表
目录水利水电工程单位工程质量评定表综表1注:将表中主要分部工程用“△”符合标注水利水电工程分部工程施工质量评定表综表2注:表中主要单元工程用“△”符合标注水利水电工程单位工程施工质量检测资料核查表综表3岩基开挖单元工程质量评定表表1说明保证项目：检查数量：全数检查。
检验方法：1项观察和检查施工记录。
2项观察和用钢钎检查。
3项观察和检查施工记录和实地测绘图。
4项观察和尺量检查。
基本项目：检查数量：全数检查。
检验方法：检查施工记录，2项用坡度尺检查。
允许偏差项目：检查方法与数量：1、2、3项用皮尺、钢尺由中心线向两边量，每边不少于2点，每个基坑不少于10点，4项用水准仪测每个基坑不少于10点，5项用水准仪和2米直尺测，每个基坑不少于1点。
以上各项小基坑可适当减少。
软基开挖单元工程质量评定表表2注：括号内数字适于小基坑。
表2说明保证项目：检查数量：1、2项全数检查。
3、4、5、6项每20延长米检查1点，每坑不少于10点，小坑可适当减少。
检验方法：1、2项观察检查和检查取样验收记录。
3、6项尺量检查。
4项检查施工记录及尺量检查。
5项用水平仪或尺量检查。
允许偏差项目：检查方法与数量：1、2、3项用皮尺、钢尺由中心线向两边量，每边不少于2点，每个基坑不少于10点，小基坑可适当减少。
4项、5项用水准仪测量，每边不少于2点，基坑中间每隔20米测量1点，每个基坑不少于10点，小基坑可适当减少。
隐蔽工程联合验收表表3基础(隐蔽)工程验收表表4说明1．泵站基础开挖、封闭圈钢筋等关键部位的隐蔽工程，施工企业验收合格后，将此表送建设单位或监理，经建设单位或监理审核后通知有关部门进行联合检查验收，未经验收不得覆盖和进行下道工序施工。
2．其它部位的隐蔽工程，如渡槽井柱、渡槽基础、管道支墩……等，施工单位验收合格后，由现场监理、设计代表签证验收。
混凝土单元工程质量评定表表5表5说明一、单元工程划分、对于单元工程的划分，由建设（监理）单位组织设计及施工单位共同研究确定，并报质量监督机构认可。
单元工程安装质量验收评定表(检查表)
发电电气设备安装工程单元工程质量验收评定表（共有91个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——发电电气安装工程》（SL 638—2013）编制.本标准适用于大中型水电站发电电气设备安装工程中，下列电气设备安装工程单元工程质量验收评定。
——额定电压为26KVA及以下电压等级的发电电气一次设备安装工程；—-水电站通信系统安装工程；小型水电站同类设备安装工程的质量验收评定可参照执行.《评定表》改变了原标准中质量检验项目分类。
将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目"等统一规定为“主控项目”和“一般项目”两类.《水利水电工程单元工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。
工程竣工验收后,《评定表》归档长期保存。
因此，对《评定表》的填写，作如下基本规定：1 单元工程划分应符合下列规定：(1)分部工程开工前应由建设单位或监理单位组织设计、施工等单位，根据本标准要求，共同划分单元工程。
（2）建设单位应根据工程性质和部位确定重要隐蔽单元工程和关键部位的单元工程。
（3）划分结果应以书面形式报送质量监督机构备案。
2。
单元工程安装质量验收评定，应在单元工程检验项目的检验结果、试运转达到本标准要求，并具备完整安装记录的基础上进行。
3。
单元工程安装质量验收评定表及其备查资料的制备应由工程施工单位负责，其规格宜采用国际标准A4(210mmX297mm）验收评定表一式4份，备查资料一式2份，其中验收评定及备查资料各1份应由监理单位保存，其余应由施工单位保存。
4。
《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。
5。
文字。
应按国务院颁布的简化汉字书写.字迹应工整、清晰。
6。
数字和单位。
数字使用阿拉伯数字（1、2、3、…、9、0）。
单位使用国家法定计量单位，并以规定的符号表示（如：MPa、m、m3、t、…）。
安装输电线路单元工程质量评定表
施工
单位
年月日
监理
单位
年月日
输电线路安装单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称
检验日期
年月日
项次
检查项目
质量标准
检验记录
1
一般规定
线路所用导线、金属、瓷件等器材的规格、型号应符合设计要求，并具有产品合格证。外观检查符合规范的有关规定。电杆基坑的施工及埋设深度应符合设计图纸和规范的有关规定
2
△电杆组立
应符合规范要求
3
△拉线安装
应符合规范要求
4
导线架设
应符合规范要求
5
电杆上电器
设备的安装
应符合规范要求
6
绝缘电阻测量
绝缘子的绝缘电阻应符合规范要求
7
检查相位
各相两侧的相位应一致
8
△冲击合闸试验
在额定电压下，对空载线路冲击合闸3次应无异常
无异常
9
测量杆塔的
接地电阻
Hale Waihona Puke 接地电阻值应符合设计规定评定意见
工程质量等级
单元工程施工质量评定表
4
3
4
5
检测成果
共检测 点，合格 点，合格率 %。
施工单位自评意见
单元工程复核意见
重要检查项目 所有 符合质量原则，一般检查项目 所有 符合质量原则。检测项目实测点合格率 %。
施工方质量检查人员：
年 月 日
监理单
位复核
意见：合格
签字：
年 月 日
建设单位
意见：合格
签字：
月 日
注1：本表填写时，应对照“工序工程施工质量检查项目及原则”及“工序工程质量评估原则”进行填写
附属设施
施工日期
自 年 月 日至 年 月 日
单元工程类别
水池（窖）□塘坝□沟渠□管网□提灌站□机井□机耕路■
项次
检查项目
检查记录
项次
检查项目
检查记录
1
▲人行桥
符合设计规定
6
2
水闸
符合设计规定
7
3
机耕桥
符合设计规定
8
4
涵洞
符合设计规定
9
5
10
项次
检测项目
容许偏差（㎜）
实测值（㎜）
合格点数
合格率%
1
钢筋
沟渠、路肩砼工序
施工日期
自 年 月 日至 年 月 日
单元工程类别
水池（窖）□塘坝□沟渠□管网□提灌站□机井□机耕路■
项次
检查项目
检查记录
项次
检查项目
检查记录
1
▲砼强度
任一组抗压强度达到设计强度
5
▲铺料间歇时间
符合施工规范规定，无初凝
2
▲入仓砼料
无不合格料入仓，满足设计规定
低压配电柜单元工程质量评定 (1)
（5）母线相序排列、相色标志正确
2
二次回路接线
质量要求见表
低压电器安装
（1）低压断路器、低压隔离开关、刀开关、转换开关及熔断器组合电器、漏电保护器及消防电器设备、低压接触器、继电器及行程开关、变频装置及电阻器、电磁铁、熔断器的安装符合GB50254的规定及产品技术文件要求；
（3）手车和柜体间的二次回路连接插件接触良好；
（4）手车与柜体间的接地触头接触紧密，当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开；
（5）检查防止电器误操作的“五防”装置齐全，并动作灵活可靠
续表
项次
检验项目
质量要求
检 验 结 果
检验人（签字）
主控项目
4
接地或接零
（1）抽屉与柜体间的接触及柜体框架的接地应良好；
一般项目
1
低压电器的安装
（1）电器外壳及玻璃片完好、无破裂；
（2）信号灯、光字牌、按钮、电铃、电笛、事故点钟等动作和显示正确；
（3）各电器安装位置正确，便于拆换，固定牢固；型号、规格应符合设计文件要求，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好
2
引入线、柜内电缆配线
用于连接门上的电器可动部位的导线及引入盘、柜内的电缆及其芯线的安装应符合表的规定
检查意见：
主控项目共项，其中符合SL 638—2013质量要求项。
一般项目共项，其中符合SL 638—2013质量要求项，与SL 638—2013有微小出入项。
安装单位评定人
年 月 日
监理工程师
年 月 日
水利水电工程
表低压配电盘及低压电器试验质量检查表

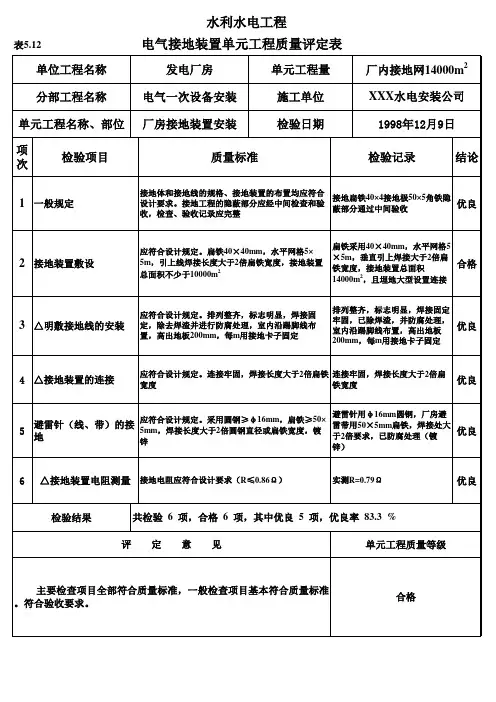

表5.12 电气接地装置单元工程质量评定表(例表)
1优良2合格3优良4优良5优良6优良水利水电工程表5.12 电气接地装置单元工程质量评定表单位工程名称发电厂房单元工程量厂内接地网14000m 2单元工程名称、部位厂房接地装置安装检验日期1998年12月9日分部工程名称电气一次设备安装施工单位XXX 水电安装公司结论一般规定接地体和接地线的规格、接地装置的布置均应符合设计要求。
接地工程的隐蔽部分应经中间检查和验收，检查、验收记录应完整接地扁铁40×4接地极50×5角铁隐蔽部分通过中间验收项次检验项目质量标准检验记录接地装置敷设应符合设计规定。
扁铁40×40mm ，水平网格5×5m ，引上线焊接长度大于2倍扁铁宽度，接地装置总面积不少于10000m 2扁铁采用40×40mm ，水平网格5×5m ，垂直引上焊接大于2倍扁铁宽度，接地装置总面积14000m 2，且埋地大型设置连接△明敷接地线的安装应符合设计规定。
排列整齐，标志明显，焊接固定，除去焊渣并进行防腐处理，室内沿踢脚线布置，高出地板200mm ，每m 用接地卡子固定排列整齐，标志明显，焊接固定牢固，已除焊渣，并防腐处理，室内沿踢脚线布置，高出地板200mm ，每m 用接地卡子固定避雷针（线、带）的接地应符合设计规定。
采用圆钢≥φ16mm ，扁铁≥50×5mm ，焊接长度大于2倍圆钢直径或扁铁宽度，镀锌避雷针用φ16mm 圆钢，厂房避雷带用50×5mm 扁铁，焊接处大于2倍要求，已防腐处理（镀锌）△接地装置的连接应符合设计规定。
连接牢固，焊接长度大于2倍扁铁宽度连接牢固，焊接长度大于2倍扁铁宽度检验结果共检验 6 项，合格 6 项，其中优良 5 项，优良率 83.3 %评 定 意 见单元工程质量等级△接地装置电阻测量接地电阻应符合设计要求（R ≤0.86Ω）实测R=0.79Ω 主要检查项目全部符合质量标准，一般检查项目基本符合质量标准。
电线安装单元工程质量评定表
电线安装单元工程质量评定表
1.项目信息
工程名称：
项目编号：
工程位置：
工程负责人：
日期：
2.安装单元工程质量评定
2.1 电线材料选择
材料符合工程设计要求：（是/否）
材料合格证明是否提供：（是/否）
材料外观质量良好：（是/否）
2.2 电线布线和连接
电线布线符合设计要求和规范：（是/否）
电线连接牢固可靠：（是/否）
电线防护措施是否完善：（是/否）
2.3 电线接地
接地电阻符合规范：（是/否）
接地线连接是否牢固：（是/否）
接地防护是否完善：（是/否）
2.4 安全设施
安全警示标志是否完整明确：（是/否）
安全标识是否牢固：（是/否）
安全设施是否易于使用：（是/否）
2.5 施工质量
施工过程是否有记录：（是/否）
施工符合规范要求：（是/否）
施工质量整体评价：（优/良/合格/不合格）
3.结论
对于以上评定内容，经综合评估，该电线安装单元工程的质量评定为：（优/良/合格/不合格）
4.维修建议
针对不合格项，提出维修改进建议：
针对合格项，提出维护保养建议：
5.评定人员
评定人员姓名：
评定日期：
请将表中的项目信息、工程设计要求、规范等根据实际情况填写。
本表用于评定电线安装单元工程的质量情况，以便提供维修和改进建议。
架空输电线路施工质量检验及评定规程部分表格
表A.0.1 途径复测登记表格（线记1）监理: 专职质检员: 施工负责人: 检查人:表A.0.2 一般基础和拉线基础分坑及开挖检查登记表（线记2）监理: 专职质检员: 施工负责人: 检查人:表A.0.３岩石、掏挖基础分坑及开挖检查登记表（线记3）监理: 专职质检员: 施工负责人: 检查人:表A.0.4 施工基础及电气开方检查登记表（线记4）监理: 专职质检员: 施工负责人: 检查人: 表A.0.5 交叉跨越检查登记表（线记5）监理: 专职质检员: 施工负责人: 检查人:表A.0.6 OPGW现场开盘测试登记表（线记6）监理: 专职质检员: 施工负责人: 检查人: 表A.0.7 OPGW接头衰耗测试登记表（线记7）监理: 专职质检员: 施工负责人: 检查人: 表A.0.8 OPGW纤芯衰耗测试登记表（线记8）监理: 专职质检员: 施工负责人: 检查人:表B.0.1 现浇铁塔基础（含插入式）检查及评估登记表（线基1）续表B.0.1监理: 专职质检员: 施工负责人: 检查人: 表B.0.5 岩石、掏挖基础检查及评估登记表（线基5）续表B.0.5监理: 专职质检员: 施工负责人: 检查人: 表B.0.9-1 拉线铁塔组立检查及评估登记表（线塔2-1）监理: 专职质检员: 施工负责人: 检查人: 表B.0.11 钢管电杆组立检查及评估登记表（线杆2）监理: 专职质检员: 施工负责人: 检查人:表B.0.16 导线、地线（含OPGW）附件安装施工检查及评估登记表（线线5）监理: 专职质检员: 施工负责人: 检查人:表C.0.1 _____________分部工程质量评估登记表（线统1）表C.0.2 _____________单位工程质量评估登记表（线统2）。
电力工程单元工程质量评定表.
水利水电工程
表103 油浸式变压器安装单元工程质量评定表
续表103
水利水电工程
表104 固定式手车式高压开关柜安装单元工程质量评定表
水利水电工程
表105 低压配电盘及低压电器安装单元工程质量评定表
水利水电工程
表107 隔离开关安装单元工程质量评定表
水 利 水 电 工 程
表108 户外式避雷器安装单元工程质量评定表
水 利 水 电 工 程
表109 厂区馈电线路安装单元工程质量评定表
水利水电工程
表110 软母线装置安装单元工程质量评定表
表111 35kv及以下电缆线路安装单元工程质量评定
水 利 水 电 工 程
表112 电气接地装置安装单元工程质量评定表
表113 35kv及以下电缆线路安装单元工程质量评定
续表113
注：适应范围：额定电压≤330KV。
水利水电工程
水 利 水 电 工 程
表117 油浸式互感器安装单元工程质量评定表。
电缆线路工程安装质量验收评定表
7
标志牌
电缆线路编号、型号、规格及起迄地点字迹清晰不易脱落、规格统一、挂装牢固
检查
意见
主控项目共项，其中符合本标准质量要求项；
一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。
安装单位
（盖章）
年月日
监理工程师
（签字）
年月日
电缆线路安装单元工程（部分）质量检查表
2
敷设及连接
1）固定牢固，并列敷设的电缆管管口高度、弯曲弧度一致，裸露的金属管防腐处理符合设计文件要求；
2）电缆管连接严密牢固，出入电缆沟、竖井、隧道、建筑、盘（柜）及穿入管子时，出入口封闭，管口密封；
3）敷设预埋管道过沉降缝或伸缩缝需做过缝处理；
4）与电缆管敷设相关的防火符合专项设计文件要求
检查意见：
主控项目
1
电缆头
制作
1）电缆芯线无损伤，芯线之间及芯线对地绝缘良好；
2）电缆头制作所用的材料应清洁干燥，绝缘良好；
3）制作工艺正确，包扎紧密、整齐、密封良好
2
防火
设施
电缆防火设施安装符合设计文件要求
一ห้องสมุดไป่ตู้项目
1
敷设
路径
符合设计文件要求
2
电缆
检查
1）电缆无机械损伤，无中间接头；
2）电缆绝缘层无损伤，铠装电缆的铠装层不松散；
（签字，加盖公章）年月日
注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意
见并签字。具体要求应满足SL176的规定。
电缆线路单元工程（部分）质量检查表
编号： 日期：
分部工程名称
220千伏及以上输电线路优质工程标准评分表
9.11
应急预案
2
规范生产应急预案，建立快速反应机制。 无应急预案扣完，预案无针对性扣1分
检查应急预案
9.12
生产人员上岗培训
2
运行人员到岗培训。未培训扣完
检查人员培训记录
9.13
备品备件工器具
1
备品备件工器具、车辆配置齐全。不齐全
扣完
检查相关记录
9.14
缺陷记录及处理
2
按规定进行缺陷记录及处理。处理不规范 每项扣0.5分
检查报审表
7.7
主要施工机械/工器具及计量器具 审核
3
按规定审核主要施工机械/工器具及计量 器具。1份未审核扣完， 审核不严格、 审批 不及时、意见签署不规范每份扣1分
检查报审表
7.8
管理人员资格及特殊工种/特殊作 业人员审核
3
按规定审核管理人员资格及特殊工种/特 殊作业人员。1份未审核扣完，审核不严格、 审批不及时、意见签署不规范每份扣1分
检查监理规划
7.2
监理创优实施细则
3
按规定编制监理创优实施细则并报审。未 编制创优实施细则扣完，未按规定模板编 写、引用标准不正确、编审批手续不规范、 编制时间不符合要求各扣1分,未针对本工 程特点编制扣2分
检查创优实施细则
7.3
监理强制性条文执行检查表及汇总
表
3
贯彻执行工程监理强制性条文要求。无检 查表扣完，无汇总表扣2分,检查表内容不 符合每处扣1分
9.3
工程竣工验收
2
无竣工验收报告扣完， 报告无验收结论扣1分，报告（意见、签字、盖章等）不规范 每处扣1分，验收消缺未闭环每处扣1分
检查项目法人工程竣工
输电线路工程施工质量验评项目划分表
大安丰收66kV输电线路新建工程施工质量验收及评定范围划分表白城城原电力工程有限责任公司工程项目部2012年10月01日编制：年月日审核：年月日批准：年月日编制说明一、本划分表的编制依据为：《110kV～500kV架空电力线施工质量及评定规程》（DL/T5168-2002）、《110～500kV 架空送电线路施工及验收规范》（GB/50233-2005）以及与本工程有关的招标文件及合同文件。
二、本划分表将本工程土建及电气安装各为一个子单位工程。
其中各子单位工程分为若干分部工程；每个分部工程分为若干个子分部工程；每个子分部项工程又分为若干个分项工程；每个分项工程中规定有若干个检查（检验）项目。
三、各单位在使用本表时应根据施工标段的具体情况增删分项工程、单元工程的个数，但必须按有关规定进行报批。
四、项目的质量要求和检查方法同《110kV～500kV架空电力线施工质量及评定规程》（DL/T5168-2002）、《110～500kV架空送电线路施工及验收规范》（GB/50233-2005）。
五、检查（检验）项目分类检查（检验）项目分为：关键项目、重要项目、一般项目与外观项目。
关键项目：指影响工程性能、强度、安全性和可靠性且不易修复和处理的项目。
重要项目：指影响工程结构及尺寸但可以修补和返工处理的项目。
一般项目：指一般不影响施工安装和运行安全的项目。
外观项目：指体现工艺水平、环境协调及美观的项目。
六、单元工程、分项工程、分部工程及单位工程均分为优良、合格与不合格三个等级。
具体为：1 单元工程1）优良级：——关键项目必须100%符合本规程的优良级标准；——重要项目、一般项目和外观项目必须100%达到本规程的合格级标准；——全部检查项目中有80%及以上达到优良级标准。
2）合格级：——关键项目、重要项目、外观项目检查中达到优良级标准者不及80%，但必须100%达到合格级标准；——一般项目中，如有一项未能达到本规程合格级规定，但不影响使用者，可评为合格级。
架空输电线路施工质量检验及评定范围划分表
架空输电线路施工质量检验及评定范围划分表架空输电线路施工质量检验及评定范围划分表一、引言架空输电线路作为电力系统的重要组成部分，其施工质量直接影响着电力系统的安全稳定运行。
为了确保架空输电线路施工质量，需要进行相应的检验和评定。
本文将提出架空输电线路施工质量检验及评定的范围划分表，以作为参考。
二、范围划分表架空输电线路施工质量检验及评定范围划分表如下：1.基础工程o塔基的混凝土浇筑质量o塔基的尺寸和位置偏差o塔基的抗风设计o塔基的防腐处理2.杆塔安装o杆塔的垂直度o杆塔的水平度o杆塔的安装位置和偏差o杆塔的预应力张拉3.绝缘子串及导线o绝缘子串的安装质量o绝缘子串的串距o绝缘子串的绝缘性能o导线的张力和垂度4.地线及接地装置o地线的安装质量o地线的接地电阻o接地装置的可靠性o接地装置的防腐处理5.防雷装置o防雷装置的安装质量o防雷装置的接地电阻o防雷装置的防腐处理o防雷装置的雷电容量6.路由器及附件o路由器的安装质量o路由器的接口连接o路由器的防腐处理o路由器的遮阳和防雨措施7.线路绝缘子串o线路绝缘子串的安装质量o线路绝缘子串的串距o线路绝缘子串的绝缘性能o线路绝缘子串的防腐处理8.绝缘子串及导线o绝缘子串的安装质量o绝缘子串的串距o绝缘子串的绝缘性能o导线的张力和垂度9.地线及接地装置o地线的安装质量o地线的接地电阻o接地装置的可靠性o接地装置的防腐处理10.防雷装置o防雷装置的安装质量o防雷装置的接地电阻o防雷装置的防腐处理o防雷装置的雷电容量11.路由器及附件o路由器的安装质量o路由器的接口连接o路由器的防腐处理o路由器的遮阳和防雨措施12.运行试验o线路的耐压试验o线路的短路试验o线路的绝缘电阻试验o线路的工频耐压试验三、结论架空输电线路施工质量检验及评定范围划分表的制定，对于确保架空输电线路施工质量的合格性具有重要意义。
通过对各项施工工程的质量进行检查和评定，可以及时发现和解决问题，确保架空输电线路的安全可靠运行。
电力电缆安装单元工程安装质量验收评定表
电缆支架安装
1）电缆支架安装牢固；
2）各支架的同层横档水平一致，高低偏差不大于5mm；
3）托架、支吊架沿桥架走向左右偏差不大于10mm；
4）支架与电缆沟或建筑物的坡度相同；
5）电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离符合设计文件要求，设计无要求时，应符合GB 50168的规定；
6）支架防火符合专项设计文件要求
一般项目
1
敷设路径
符合设计文件要求
2
直埋敷设
1）直埋电缆表面距地面埋设深度不小于0.7m；
2）电缆之间，电缆与其它管道、道路、建筑物等之间平行和交叉时的最小净距应符合GB50168的规定；
3）电缆上、下部铺以不小于100mm厚的软土或沙层，并加盖保护板，覆盖宽度超过电缆两侧各50mm；
4）直埋电缆在直线段每隔50-100m处、电缆接头处、转弯处、进入建筑物等处，有明显的方位标志或标桩
3
管道内敷设
1）钢制保护管内敷设的交流单芯电缆，三相电缆应共穿一管；
2）管道内径应符合设计文件要求，管内壁光滑、无毛刺；
3）保护管连接处平滑、严密、高低一致；
4）管道内部无积水，无杂物堵塞。穿入管中电缆的数量符合设计要求，保护层无损伤
4
水底敷设
应符合GB50168的规定
表9.9.2（续）
项 目
质 量 标 准
2）水平敷设的电缆，在电缆两端及转弯、电缆接头两端处固定牢靠；
3）单芯电缆的固定符合设计文件要求；
4）交流系统的单芯电缆或分相后的分相铅套电缆的固定夹具不构成闭合磁路
9
标志牌
电缆线路编号、型号、规格及起迄地点字迹清晰不易脱落，规格统一、挂装牢固
检查
意见
