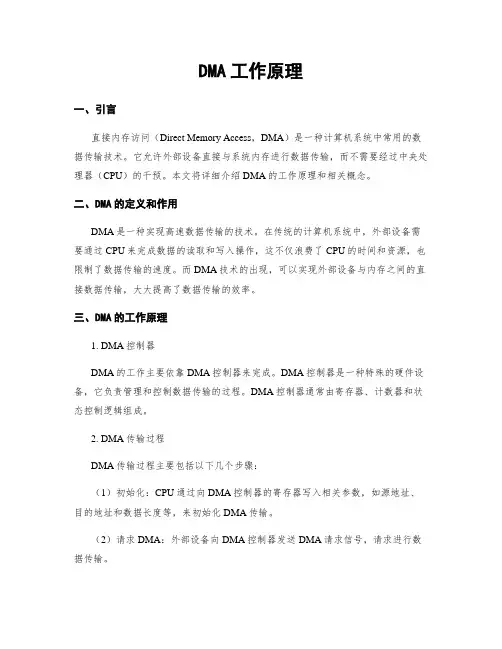

DMA工作原理一、引言直接内存访问(Direct Memory Access,DMA)是一种计算机系统中常用的数据传输技术。

它允许外部设备直接与系统内存进行数据传输,而不需要经过中央处理器(CPU)的干预。

本文将详细介绍DMA的工作原理和相关概念。

二、DMA的定义和作用DMA是一种实现高速数据传输的技术。

在传统的计算机系统中,外部设备需要通过CPU来完成数据的读取和写入操作,这不仅浪费了CPU的时间和资源,也限制了数据传输的速度。

而DMA技术的出现,可以实现外部设备与内存之间的直接数据传输,大大提高了数据传输的效率。

三、DMA的工作原理1. DMA控制器DMA的工作主要依靠DMA控制器来完成。

DMA控制器是一种特殊的硬件设备,它负责管理和控制数据传输的过程。

DMA控制器通常由寄存器、计数器和状态控制逻辑组成。

2. DMA传输过程DMA传输过程主要包括以下几个步骤:(1)初始化:CPU通过向DMA控制器的寄存器写入相关参数,如源地址、目的地址和数据长度等,来初始化DMA传输。

(2)请求DMA:外部设备向DMA控制器发送DMA请求信号,请求进行数据传输。

(3)DMA控制器响应:DMA控制器接收到外部设备的DMA请求后,检查系统的状态,如果满足传输条件,则开始进行数据传输。

(4)数据传输:DMA控制器根据初始化时设置的参数,从源地址读取数据,并将数据写入目的地址。

在数据传输过程中,DMA控制器会自动更新计数器的值,并监测传输状态。

(5)传输完成:当数据传输完成后,DMA控制器会发送传输完成的信号给外部设备,并通知CPU。

3. DMA传输模式DMA传输模式包括单次传输和循环传输两种:(1)单次传输:在单次传输模式下,DMA控制器只进行一次数据传输,传输完成后停止工作。

(2)循环传输:在循环传输模式下,DMA控制器会不断循环进行数据传输,直到外部设备发送终止信号或者CPU发出停止传输的命令。

四、DMA的优势和应用1. 优势(1)提高数据传输速度:DMA技术可以实现外设与内存之间的直接数据传输,避免了CPU的干预,大大提高了数据传输的速度。

DMA工作原理

DMA工作原理

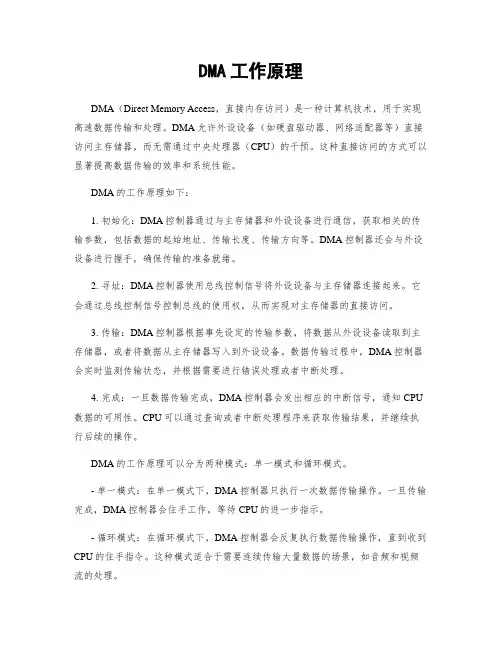

DMA工作原理DMA(Direct Memory Access,直接内存访问)是一种计算机技术,用于实现高速数据传输和处理。

DMA允许外设设备(如硬盘驱动器、网络适配器等)直接访问主存储器,而无需通过中央处理器(CPU)的干预。

这种直接访问的方式可以显著提高数据传输的效率和系统性能。

DMA的工作原理如下:1. 初始化:DMA控制器通过与主存储器和外设设备进行通信,获取相关的传输参数,包括数据的起始地址、传输长度、传输方向等。

DMA控制器还会与外设设备进行握手,确保传输的准备就绪。

2. 寻址:DMA控制器使用总线控制信号将外设设备与主存储器连接起来。

它会通过总线控制信号控制总线的使用权,从而实现对主存储器的直接访问。

3. 传输:DMA控制器根据事先设定的传输参数,将数据从外设设备读取到主存储器,或者将数据从主存储器写入到外设设备。

数据传输过程中,DMA控制器会实时监测传输状态,并根据需要进行错误处理或者中断处理。

4. 完成:一旦数据传输完成,DMA控制器会发出相应的中断信号,通知CPU 数据的可用性。

CPU可以通过查询或者中断处理程序来获取传输结果,并继续执行后续的操作。

DMA的工作原理可以分为两种模式:单一模式和循环模式。

- 单一模式:在单一模式下,DMA控制器只执行一次数据传输操作。

一旦传输完成,DMA控制器会住手工作,等待CPU的进一步指示。

- 循环模式:在循环模式下,DMA控制器会反复执行数据传输操作,直到收到CPU的住手指令。

这种模式适合于需要连续传输大量数据的场景,如音频和视频流的处理。

DMA的优点在于可以减轻CPU的负担,提高系统的并发性和响应速度。

通过直接访问主存储器,DMA可以在数据传输过程中与CPU并行工作,从而充分利用系统资源。

此外,DMA还可以减少数据传输的延迟和中断频率,提高系统的整体效率。

然而,DMA也存在一些限制和注意事项。

首先,DMA需要专门的硬件支持,包括DMA控制器和总线接口。

DMA工作原理

DMA工作原理

DMA工作原理DMA(Direct Memory Access,直接内存访问)是一种在计算机系统中用于高效地进行数据传输的技术。

它允许外设设备(如硬盘驱动器、网络适配器等)直接访问主存储器,而无需通过中央处理器(CPU)的干预。

这种直接的数据传输方式可以大大提高系统的效率和性能。

DMA的工作原理可以简单地概括为以下几个步骤:1. 初始化:DMA控制器需要被正确地配置和初始化,以便进行数据传输操作。

这包括设置传输模式(如单向传输或者双向传输)、源地址和目的地址等参数。

2. 请求传输:外设设备向DMA控制器发送请求,请求进行数据传输操作。

这可以通过硬件中断、DMA请求线或者软件触发等方式实现。

3. DMA控制器响应:DMA控制器接收到外设设备的请求后,会检查当前系统的状态,以确定是否可以进行数据传输。

如果系统空暇且满足传输条件,DMA控制器将开始执行数据传输操作。

4. 数据传输:DMA控制器根据配置的参数,从源地址读取数据,并将其直接写入目的地址。

在传输过程中,DMA控制器可以通过总线控制信号(如地址线、数据线和控制线)与主存储器进行通信,而无需CPU的干预。

5. 传输完成:一旦数据传输完成,DMA控制器将发送一个传输完成的信号给外设设备,以通知其数据已经成功传输。

值得注意的是,DMA的工作过程是在CPU的控制下进行的。

CPU通过配置DMA控制器的寄存器来指定数据传输的参数和操作。

一旦DMA控制器接收到外设设备的请求,并且满足传输条件,它会独立地执行数据传输操作,而无需CPU的干预。

这样,CPU可以继续执行其他任务,而不会被数据传输操作所阻塞。

DMA技术在现代计算机系统中得到广泛应用。

它可以显著提高数据传输的效率,减少CPU的负载,并提高系统的响应速度。

在一些对实时性要求较高的应用中,如音频和视频处理,DMA技术更是不可或者缺的。

通过充分利用DMA的工作原理,可以实现高效、稳定和可靠的数据传输。

DMA原理与测试

DMA原理与测试

DMA原理与测试DMA(Direct Memory Access,直接内存存取)是一种计算机技术,可以实现处理器与内存之间的直接数据传输,而不需要CPU的干预。

它可以通过提高数据传输效率来提升计算机的性能,特别是对于大规模数据传输时更为明显。

本文将介绍DMA的工作原理,并讨论一些常见的DMA测试方法。

一、DMA的工作原理:DMA的核心原理是通过建立一个专门的DMA控制器,将数据传输的任务交给它来处理,而不需要使用CPU的中断来控制数据的传输。

DMA控制器可以直接从外部设备读取数据,并将其存储到内存中,或者直接从内存中读取数据并发送给外部设备。

DMA的工作过程可以归纳为以下几个步骤:1.配置DMA控制器:首先需要对DMA控制器进行配置,包括选择源地址和目的地址、数据传输方向、数据传输的大小等参数。

2.启动DMA传输:一旦DMA控制器被正确配置,就可以启动DMA传输。

启动DMA传输后,控制器将开始处理数据传输任务,而不需要CPU的干预。

3.DMA传输过程:DMA控制器将根据配置的参数,直接从源地址读取数据,并将其存储到目的地址中。

在整个传输过程中,控制器会周期性地检查传输状态,以确保数据的正确传输。

4.DMA传输完成:当控制器完成数据传输任务后,它会生成一个中断信号来通知CPU。

CPU可以通过查询控制器的状态寄存器来检查传输的状态和结果。

通过使用DMA,计算机可以在数据传输任务期间继续执行其他任务,而不需要等待数据的传输完成。

这使得计算机的性能得到了有效提升。

二、DMA的测试方法:为了确保DMA的正确性和稳定性,需要进行相应的测试。

以下是几种常见的DMA测试方法:1.接口测试:通过测试DMA控制器与外部设备之间的接口,例如DMA控制器与硬盘控制器之间的接口,确认数据是否能够正常传输。

2.性能测试:通过测试DMA传输的速度、吞吐量等性能指标,来评估DMA的性能。

测试时可以使用不同大小的数据块,测试多线程或并发传输的性能。

dma的工作原理

dma的工作原理

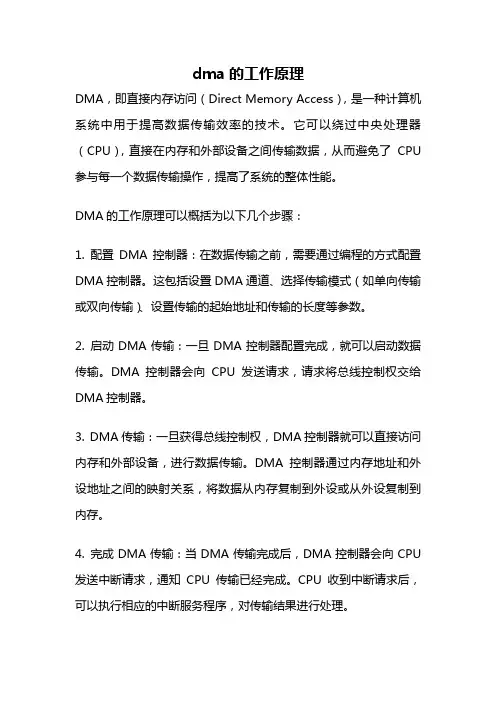

dma的工作原理DMA,即直接内存访问(Direct Memory Access),是一种计算机系统中用于提高数据传输效率的技术。

它可以绕过中央处理器(CPU),直接在内存和外部设备之间传输数据,从而避免了CPU 参与每一个数据传输操作,提高了系统的整体性能。

DMA的工作原理可以概括为以下几个步骤:1. 配置DMA控制器:在数据传输之前,需要通过编程的方式配置DMA控制器。

这包括设置DMA通道、选择传输模式(如单向传输或双向传输)、设置传输的起始地址和传输的长度等参数。

2. 启动DMA传输:一旦DMA控制器配置完成,就可以启动数据传输。

DMA控制器会向CPU发送请求,请求将总线控制权交给DMA控制器。

3. DMA传输:一旦获得总线控制权,DMA控制器就可以直接访问内存和外部设备,进行数据传输。

DMA控制器通过内存地址和外设地址之间的映射关系,将数据从内存复制到外设或从外设复制到内存。

4. 完成DMA传输:当DMA传输完成后,DMA控制器会向CPU 发送中断请求,通知CPU传输已经完成。

CPU收到中断请求后,可以执行相应的中断服务程序,对传输结果进行处理。

通过上述的工作流程,DMA可以实现高效的数据传输。

相比于CPU来说,DMA控制器通常具有更高的传输速度和更低的传输延迟。

这是因为DMA控制器可以直接访问内存和外部设备,而不需要经过CPU的中转。

同时,DMA控制器还可以在数据传输过程中执行预处理和后处理操作,进一步提高传输效率。

除了提高数据传输效率,DMA还可以减轻CPU的负担。

在传统的数据传输方式中,CPU需要参与每一个数据传输操作,需要不断地处理中断请求和数据复制操作,这会占用大量的CPU时间和计算资源。

而通过使用DMA,CPU可以将数据传输的任务交给DMA控制器,从而解放出更多的计算资源,提高系统的并发性能。

然而,DMA也存在一些限制和注意事项。

首先,由于DMA控制器直接访问内存和外设,因此需要确保数据的一致性和安全性。

DMA工作原理

DMA工作原理

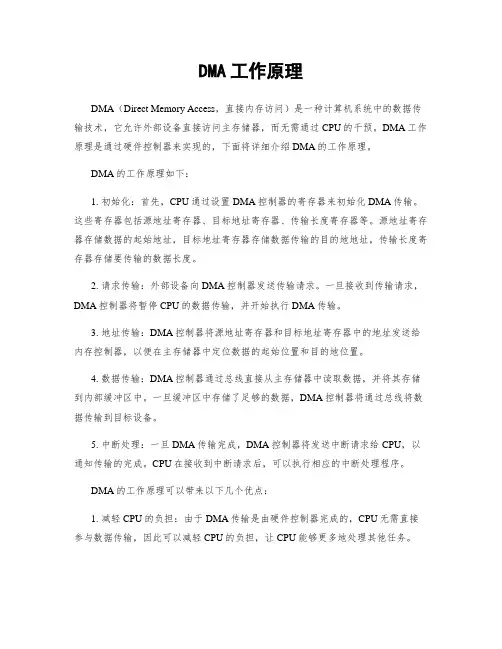

DMA工作原理DMA(Direct Memory Access,直接内存访问)是一种计算机系统中的数据传输技术,它允许外部设备直接访问主存储器,而无需通过CPU的干预。

DMA工作原理是通过硬件控制器来实现的,下面将详细介绍DMA的工作原理。

DMA的工作原理如下:1. 初始化:首先,CPU通过设置DMA控制器的寄存器来初始化DMA传输。

这些寄存器包括源地址寄存器、目标地址寄存器、传输长度寄存器等。

源地址寄存器存储数据的起始地址,目标地址寄存器存储数据传输的目的地地址,传输长度寄存器存储要传输的数据长度。

2. 请求传输:外部设备向DMA控制器发送传输请求。

一旦接收到传输请求,DMA控制器将暂停CPU的数据传输,并开始执行DMA传输。

3. 地址传输:DMA控制器将源地址寄存器和目标地址寄存器中的地址发送给内存控制器,以便在主存储器中定位数据的起始位置和目的地位置。

4. 数据传输:DMA控制器通过总线直接从主存储器中读取数据,并将其存储到内部缓冲区中。

一旦缓冲区中存储了足够的数据,DMA控制器将通过总线将数据传输到目标设备。

5. 中断处理:一旦DMA传输完成,DMA控制器将发送中断请求给CPU,以通知传输的完成。

CPU在接收到中断请求后,可以执行相应的中断处理程序。

DMA的工作原理可以带来以下几个优点:1. 减轻CPU的负担:由于DMA传输是由硬件控制器完成的,CPU无需直接参与数据传输,因此可以减轻CPU的负担,让CPU能够更多地处理其他任务。

2. 提高数据传输速度:相比于CPU通过程序控制数据传输,DMA传输速度更快。

DMA控制器可以直接访问主存储器,从而避免了CPU与外部设备之间的频繁数据传输。

3. 实现并行处理:由于DMA传输无需CPU干预,CPU可以在数据传输过程中继续执行其他任务,从而实现并行处理,提高系统的效率。

总结:DMA是一种通过硬件控制器实现的数据传输技术,它可以在不干扰CPU的情况下实现外部设备与主存储器之间的数据传输。

dma工作原理

dma工作原理

dma工作原理
DMA (Direct Memory Access) 是一种数据传输机制,能够在减少CPU负载的同时,实现高速度和高效率的数据传输。

DMA 的工作原理如下:
1. CPU下达传输指令:当CPU需要将数据从一个设备(如硬盘、网络适配器)传输到内存,或从内存传输到设备时,它向DMA控制器下达传输指令。

传输指令包含源地址和目的地址等信息。

2. DMA控制器初始化:DMA控制器接收到传输指令后,首先会进行初始化。

它将检查传输指令中的源地址和目的地址,然后检查数据传输的方向,以及需要执行的其他操作(如数据复制或清零)。

3. DMA访问总线:DMA控制器获得后,它会请求访问系统总线。

在成功获得总线之后,DMA控制器便可以直接与内存进行数据传输,而不需要经过CPU。

4. 传输数据:DMA控制器通过直接操作内存地址,将源设备或内存中的数据传输到目标设备或内存中。

它使用内存地址寄存器来跟踪数据传输的进度,以及传输的字节数。

5. 中断通知:当数据传输完成后,DMA控制器通过向CPU发送中断信号来通知它。

CPU可以通过检查中断请求来知道DMA传输的完成状态。

通过使用DMA,数据传输的工作由DMA控制器来完成,而不是由CPU来执行。

这样一来,CPU就可以在数据传输期间执行其他任务,提高了系统的整体性能。

而且,由于DMA控制器直接与内存进行交互,传输速度更快。

总而言之,DMA 通过提供一种高效的数据传输机制,有助于提高系统的吞吐量和响应能力。

DMA工作原理

DMA工作原理

DMA工作原理DMA(Direct Memory Access,直接内存访问)是一种计算机技术,允许外设设备直接访问主内存,而不需要经过中央处理器(CPU)的干预。

它可以提高数据传输的效率,减少CPU的负载,提升系统的整体性能。

本文将详细介绍DMA的工作原理。

一、DMA的基本原理DMA的基本原理是通过在外设和主内存之间建立一条专用的数据通道,使外设能够直接读写主内存的数据。

CPU只需在开始和结束时对DMA进行设置和控制,而不需要每次数据传输都进行干预。

这种直接的数据传输方式可以大大减少CPU的负载,提高系统的并发处理能力。

二、DMA的工作流程1. 初始化:CPU通过设置DMA控制器的寄存器,对DMA进行初始化。

包括设置传输方向(读或写)、传输数据的起始地址和长度等参数。

2. 请求信号:外设设备向DMA控制器发送请求信号,请求进行数据传输。

3. 授权访问:DMA控制器接收到请求信号后,将请求信号传递给CPU。

CPU在合适的时机,根据DMA控制器的请求,授权DMA控制器访问主内存。

4. 数据传输:DMA控制器获得CPU的授权后,开始进行数据传输。

它通过直接访问主内存,将数据从外设读取到内存,或将数据从内存写入外设。

5. 中断通知:当数据传输完成后,DMA控制器向CPU发送中断请求,通知数据传输的完成。

6. 中断处理:CPU接收到DMA控制器的中断请求后,进行相应的中断处理。

包括清除中断标志、处理传输结果等。

三、DMA的优势和应用领域1. 提高数据传输效率:DMA可以在不占用CPU资源的情况下进行数据传输,大大提高了数据传输的效率。

特别是在需要大量数据传输的场景下,DMA可以显著提升系统的整体性能。

2. 减少CPU的负载:由于DMA可以直接访问主内存,减少了CPU的干预,降低了CPU的负载。

这对于需要频繁进行数据传输的应用程序来说,非常重要。

3. 并发处理能力提升:DMA的使用可以使CPU更多地集中处理其他任务,提高系统的并发处理能力。

DMA工作原理

DMA工作原理

DMA工作原理DMA(Direct Memory Access,直接内存访问)是一种计算机系统中用于数据传输的技术。

它允许外部设备直接访问系统内存,而不需要经过中央处理器(CPU)的干预。

DMA的工作原理可以分为以下几个步骤:1. 初始化:DMA控制器被配置为执行特定的数据传输任务。

这包括设置传输模式(如单向或双向传输)、传输方向(如从设备到内存或从内存到设备)、数据长度等参数。

2. 请求传输:外部设备向DMA控制器发送传输请求。

这可以是通过硬件中断、DMA请求线或其他机制触发的。

3. 中断处理:当DMA控制器接收到传输请求时,它会发送中断信号给CPU,以通知它有一个DMA传输即将开始。

4. 寻址:DMA控制器通过总线控制线路访问系统内存。

它使用内存地址寄存器(MAR)来指定数据传输的起始地址和目的地址。

5. 传输:DMA控制器通过总线将数据从外部设备读取到内存或将数据从内存写入外部设备。

它可以使用直接存储器存取(DMA)通道或直接存储器存取(DMA)控制器来实现数据传输。

6. 完成传输:当数据传输完成后,DMA控制器会发送一个中断信号给CPU,以通知它传输已经完成。

DMA的工作原理可以带来多个好处:1. 减轻CPU负担:传统上,数据传输需要CPU的参与,这会占用CPU的处理能力。

而使用DMA,外部设备可以直接访问内存,减轻了CPU的负担,使其可以集中处理其他任务。

2. 提高数据传输速度:由于DMA可以直接访问内存,数据传输速度更快。

这对于需要大量数据传输的任务(如音频、视频流等)尤为重要。

3. 增加系统的可扩展性:使用DMA,系统可以支持更多的外部设备,而不会因为CPU的限制而受到影响。

4. 提高系统的响应能力:由于DMA可以并行处理数据传输,系统的响应能力更强。

这对于实时应用(如实时音视频传输、实时控制等)非常重要。

需要注意的是,DMA的使用需要合理配置和管理,以确保数据的安全性和一致性。

此外,不同的计算机系统和外部设备可能有不同的DMA实现方式和特性,因此在使用DMA时需要根据具体的系统和设备进行相应的配置和调整。

DMA工作原理

DMA工作原理

DMA工作原理DMA(Direct Memory Access,直接内存访问)是一种计算机数据传输方式,它允许外设设备直接访问主存储器,而不需要CPU的干预。

DMA的工作原理是通过DMA控制器来实现的。

在本文中,我们将详细介绍DMA工作原理及其相关概念。

1. DMA控制器的功能DMA控制器是一种专门的硬件设备,用于管理和协调数据在主存储器和外设设备之间的传输。

它的主要功能包括:- 控制数据的传输方向(从外设到主存储器或从主存储器到外设)- 管理数据传输的起始地址和长度- 处理数据传输过程中的中断请求- 确保数据的正确传输和完整性2. DMA传输的过程DMA传输的过程主要包括以下几个步骤:- 外设设备发起DMA请求:外设设备通过向DMA控制器发送请求信号来请求数据传输。

请求信号可以是硬件触发的,也可以是软件触发的。

- DMA控制器响应请求:当DMA控制器接收到外设设备的请求信号后,它会检查当前系统的状态,判断是否可以进行DMA传输。

如果可以进行传输,DMA 控制器会进入传输准备状态。

- DMA控制器配置传输参数:在传输准备状态下,DMA控制器会配置传输的起始地址、传输方向和传输长度等参数。

这些参数通常由软件编程来设置。

- DMA传输开始:一旦DMA控制器配置完传输参数,它会发出传输开始信号,开始数据传输。

- 数据传输:DMA控制器通过总线直接访问主存储器,将数据从外设设备读取到主存储器,或将数据从主存储器写入外设设备。

在数据传输过程中,DMA控制器会监测传输的状态,并处理可能出现的错误。

- DMA传输完成:当数据传输完成后,DMA控制器会发出传输完成信号,并通知外设设备。

外设设备可以根据传输完成信号进行后续的操作。

3. DMA传输的优势DMA传输相比于CPU介入的传输方式具有以下几个优势:- 减轻CPU负担:通过使用DMA传输,CPU可以将数据传输的任务交给DMA控制器处理,从而减轻了CPU的负担。

dma工作方式的原理

dma工作方式的原理

dma工作方式的原理DMA工作方式的原理DMA是指直接内存访问(Direct Memory Access),是计算机在数据传输过程中使用的一种高效的技术。

它可以在不占用CPU时间的情况下,实现对内存的直接访问,从而提高数据传输效率。

本文将详细介绍DMA工作方式的原理。

1. DMA的基本概念DMA技术是指通过专门的DMA控制器实现对内存的直接访问,而无需CPU的干预。

DMA控制器可以独立地控制数据的传输,直接将数据从设备读取到内存或从内存写入到设备,从而实现高速数据传输。

2. DMA的工作原理DMA控制器是一种专门的硬件设备,通过DMA通道连接到主机的总线上。

当需要进行数据传输时,DMA控制器会向CPU发出请求,要求CPU授权其访问内存。

一旦CPU授权,DMA控制器就可以直接访问内存,将数据传输到目标设备或从目标设备读取数据到内存。

DMA控制器包含多个寄存器,用于存储传输数据的源地址、目的地址、传输字节数等信息。

当DMA控制器开始传输数据时,它会根据这些寄存器中的信息,自动从内存中读取数据,并将其传输到目标设备或从目标设备读取数据并将其写入内存。

3. DMA的优点DMA技术可以显著提高数据传输效率,其主要优点如下:(1)减少CPU的负担。

DMA控制器可以独立地访问内存,不需要CPU的干预,因此可以大大减轻CPU的负担,提高系统的响应速度。

(2)提高数据传输速度。

DMA技术可以实现高速的数据传输,远远超过CPU的传输速度。

(3)提高系统的可靠性。

DMA控制器具有容错机制,可以检测并纠正传输过程中的错误,提高系统的可靠性。

4. DMA的应用领域DMA技术广泛应用于各种数据传输场景,如网络通信、音频视频处理、存储设备等。

在网络通信中,DMA技术可以实现高速数据传输,提高网络传输速度;在音频视频处理中,DMA技术可以实现高清晰度的数据传输,提高音视频的质量;在存储设备中,DMA技术可以实现高速数据读写,提高存储设备的性能。

DMA工作原理

DMA工作原理

DMA工作原理DMA(直接内存访问)是一种计算机系统中的数据传输技术,它允许外部设备直接访问主存储器,而不需要通过CPU的干预。

DMA的工作原理是通过使用专门的DMA控制器来管理数据传输过程,从而实现高效的数据传输和处理。

DMA的工作原理可以分为以下几个步骤:1. 初始化:首先,需要对DMA控制器进行初始化配置。

这包括设置传输模式(如单向或者双向传输)、传输方向(如从外设到内存或者从内存到外设)、数据宽度(如8位或者16位)、传输速率等参数。

2. 请求传输:外设向DMA控制器发送传输请求。

这可以通过向DMA控制器的请求信号线发送一个请求信号来实现。

一旦接收到请求信号,DMA控制器开始执行数据传输操作。

3. 寻址:DMA控制器将外设的地址信息发送到主存储器控制器。

这个过程通常涉及到将外设地址转换为主存储器地址的映射。

DMA控制器还可以通过使用内存地址寄存器(MAR)来记录当前传输的内存地址。

4. 数据传输:DMA控制器从外设读取数据,并将其直接传输到主存储器中的指定位置,或者从主存储器读取数据,并将其直接传输到外设中的指定位置。

这个过程中,DMA控制器可以使用数据寄存器(DR)来暂存数据。

5. 中断处理:一旦数据传输完成,DMA控制器会发送一个中断信号给CPU,以通知传输的完成。

CPU可以在接收到中断信号后执行相应的中断处理程序,例如更新数据结构、处理传输结果等。

DMA的工作原理的优点是可以显著减少CPU的负载,提高系统的整体性能。

通过使用DMA,外设可以直接与主存储器进行数据传输,而不需要CPU的干预。

这样,CPU可以专注于执行其他的计算任务,从而提高系统的并发性和响应速度。

此外,DMA还可以支持高速数据传输,因为它可以通过直接访问主存储器来绕过CPU的数据传输过程。

这样,数据传输的速度可以大大提高,从而满足对实时性要求较高的应用场景。

总结起来,DMA的工作原理是通过使用专门的DMA控制器来实现外设和主存储器之间的直接数据传输。

DMA工作原理

DMA工作原理

DMA工作原理DMA(Direct Memory Access,直接内存访问)是一种计算机技术,用于实现高效的数据传输和处理。

DMA可以绕过中央处理器(CPU)直接访问内存,从而提高数据传输的速度和效率。

本文将详细介绍DMA的工作原理和应用。

一、DMA的工作原理DMA的工作原理可以简单概括为以下几个步骤:1. 初始化:DMA控制器通过与主机的总线接口进行通信,接收到数据传输的相关参数,如源地址、目的地址、数据长度等。

同时,DMA控制器还需要获取主机总线的控制权,以便能够直接与内存进行数据交换。

2. 寻址:DMA控制器根据初始化阶段获取的源地址和目的地址,通过内存地址总线直接访问内存,读取或者写入数据。

这个过程不需要CPU的干预,因此可以节省大量的时间。

3. 传输:DMA控制器根据初始化阶段获取的数据长度,按照一定的传输方式(如按字节、按字等)进行数据的传输。

在传输过程中,DMA控制器会自动更新内存地址,以便连续地读取或者写入数据。

4. 中断:当数据传输完成后,DMA控制器会向CPU发送中断信号,通知CPU 已经完成为了相应的数据传输任务。

CPU收到中断信号后,可以进行后续的处理操作。

二、DMA的应用领域DMA技术在许多领域都有广泛的应用,下面列举几个常见的应用场景:1. 磁盘读写:在计算机系统中,磁盘读写是一个常见的操作。

通过使用DMA技术,磁盘控制器可以直接与内存进行数据交换,从而提高磁盘读写的速度和效率。

2. 图形处理:图形处理需要大量的数据传输和处理。

通过使用DMA技术,图形处理器可以直接访问内存,读取和写入图象数据,从而加快图形处理的速度。

3. 网络通信:在网络通信中,数据传输是一个关键环节。

通过使用DMA技术,网络适配器可以直接访问内存,进行数据的接收和发送,从而提高网络通信的效率。

4. 音视频处理:音视频处理需要大量的数据传输和处理。

通过使用DMA技术,音视频设备可以直接与内存进行数据交换,实现高效的音视频处理。

DMA工作原理

DMA工作原理

DMA工作原理DMA(Direct Memory Access,直接内存访问)是一种计算机技术,用于实现设备与内存之间的高速数据传输,提高系统性能和效率。

DMA工作原理是通过绕过CPU,直接将数据从设备读取到内存或者从内存写入到设备,从而减少CPU的负担,提高数据传输速度。

DMA工作原理可以分为以下几个步骤:1. 初始化DMA控制器:首先,需要对DMA控制器进行初始化设置。

这包括设置传输模式、数据长度、源地址和目的地址等参数。

DMA控制器通常由硬件实现,可以通过寄存器进行配置。

2. 请求DMA传输:设备需要向DMA控制器发送请求,请求进行数据传输。

请求可以是硬件触发的,也可以是软件触发的。

硬件触发通常是通过设备的中断信号来触发,而软件触发则是通过CPU发送指令来触发。

3. DMA传输过程:一旦DMA控制器接收到传输请求,它将开始执行数据传输。

DMA控制器通过总线控制信号(如地址线、数据线和控制线)直接访问内存,并将数据从设备读取到内存或者从内存写入到设备。

在传输过程中,DMA控制器会自动更新地址,并根据设定的传输模式进行数据传输。

4. 中断通知:当DMA传输完成时,DMA控制器会向CPU发送中断信号,通知CPU传输已完成。

CPU可以通过中断处理程序来处理传输完成的事件,并进行相应的操作。

DMA工作原理的优势在于减少了CPU的负担,提高了数据传输效率。

通过直接访问内存,DMA控制器可以在数据传输过程中与CPU并行工作,而不需要CPU的干预。

这样可以释放CPU的资源,使其能够同时处理其他任务,提高系统的整体性能。

在实际应用中,DMA工作原理被广泛应用于需要高速数据传输的设备,如网络接口卡、磁盘控制器、音频设备等。

通过使用DMA技术,这些设备可以实现快速、稳定的数据传输,提供更好的用户体验。

总之,DMA工作原理通过绕过CPU,直接进行设备与内存之间的数据传输,提高了系统性能和效率。

它是一种重要的计算机技术,广泛应用于各种需要高速数据传输的设备中。

DMA工作原理

DMA工作原理

DMA工作原理一、概述DMA(Direct Memory Access,直接内存访问)是一种计算机系统中用于实现设备与内存直接数据传输的技术。

它允许外设设备(如硬盘、网卡等)直接访问主存,而无需经过CPU的介入。

DMA技术的应用可以大大提高数据传输的效率,减少CPU的负担,提升系统的整体性能。

二、DMA工作原理1. DMA控制器DMA的核心是DMA控制器,它是一块独立的硬件芯片,负责管理数据传输的相关操作。

DMA控制器通常与CPU通过总线相连,并通过一组寄存器来控制数据传输的方向、地址和大小等。

2. DMA传输过程(1)初始化:首先,CPU需要将DMA控制器的相关寄存器进行初始化,包括设置传输方向(读取或者写入)、传输起始地址、传输数据大小等。

(2)请求传输:设备需要进行数据传输时,会向DMA控制器发送请求信号。

DMA控制器接收到请求信号后,会暂停CPU的工作,并开始进行数据传输。

(3)地址传输:DMA控制器从设备的寄存器中获取数据的起始地址,并将其存储在内部的地址寄存器中。

(4)数据传输:DMA控制器通过总线直接读取或者写入内存中的数据,而不需要经过CPU。

数据传输过程中,DMA控制器会自动更新内存地址,以便按照设定的传输大小进行数据传输。

(5)中断处理:当数据传输完成后,DMA控制器会向CPU发送中断信号,以通知CPU数据传输已经完成。

CPU在接收到中断信号后,会进行相应的中断处理操作。

3. DMA工作模式DMA控制器支持多种工作模式,以适应不同的数据传输需求。

常见的DMA工作模式包括:(1)单次传输模式:DMA控制器只进行一次数据传输后住手。

(2)循环传输模式:DMA控制器会循环执行数据传输操作,直到接收到住手信号。

(3)块传输模式:DMA控制器按照设定的块大小进行数据传输,传输完成后自动住手。

(4)流传输模式:DMA控制器按照设定的数据流大小进行连续的数据传输,直到接收到住手信号。

4. DMA优势与应用(1)提高数据传输效率:DMA技术可以实现设备与内存之间的直接数据传输,无需CPU的介入,大大提高了数据传输的效率。

DMA工作原理

DMA工作原理

DMA工作原理DMA(Direct Memory Access,直接内存访问)是一种计算机系统中的数据传输技术,它允许外部设备直接访问计算机的内存,而不需要通过中央处理器(CPU)的干预。

DMA的工作原理是通过在系统总线上建立一个独立的数据通道,使外部设备可以直接读取或写入内存中的数据,从而提高数据传输的效率和速度。

DMA的工作原理可以简单地描述为以下几个步骤:1. 初始化:外部设备通过向DMA控制器发送初始化命令,告知DMA控制器需要进行的数据传输操作。

初始化命令包括源地址、目的地址、数据长度等信息。

2. 寻址:DMA控制器根据初始化命令中的源地址和目的地址,通过总线控制器将外部设备和内存连接起来,建立数据传输的通道。

3. 传输:DMA控制器开始传输数据。

它通过直接访问内存的方式,将数据从外部设备读取到内存中,或者将数据从内存写入外部设备。

在传输过程中,DMA控制器不需要CPU的干预,可以独立完成数据传输操作。

4. 中断:当数据传输完成后,DMA控制器会向CPU发送中断信号,通知CPU 数据传输已经完成。

CPU可以通过处理中断程序来处理传输完成后的操作,例如更新相关的数据结构或者进行下一步的数据处理。

DMA的工作原理可以极大地提高数据传输的效率,尤其是在大数据量的情况下。

相比于使用CPU进行数据传输,DMA可以减少CPU的负担,使CPU能够更多地专注于其他的计算任务。

此外,DMA还可以支持多通道的数据传输,提高系统的并发性能。

需要注意的是,DMA的使用需要满足一定的条件。

首先,外部设备必须支持DMA功能,并且与DMA控制器兼容。

其次,DMA控制器需要与CPU和外部设备之间进行适当的配置和连接。

最后,对于需要频繁进行数据传输的应用场景,合理地使用DMA可以显著提高系统的性能。

总结起来,DMA是一种通过建立直接的内存访问通道,使外部设备可以直接读取或写入内存中的数据的技术。

它的工作原理包括初始化、寻址、传输和中断等步骤。

DMA工作原理

DMA工作原理

DMA工作原理一、引言DMA(Direct Memory Access,直接内存访问)是一种计算机技术,它允许外部设备(如硬盘、网络适配器等)直接访问主存储器,而不需要通过中央处理器(CPU)的干预。

DMA的工作原理是通过使用专门的硬件控制器来管理数据传输过程,提高系统性能和效率。

二、DMA的基本原理DMA的基本原理是将数据传输的任务从CPU转移到专门的DMA控制器上。

DMA控制器与CPU并行工作,可以同时进行数据传输操作,而不会占用CPU的时间。

DMA控制器有自己的寄存器和逻辑电路,可以直接访问主存储器。

具体的DMA工作流程如下:1. 外部设备向DMA控制器发送请求,要求进行数据传输。

2. DMA控制器接收到请求后,通过总线控制信号将CPU置于空闲状态,并向外部设备发送确认信号。

3. DMA控制器与外部设备建立数据传输通道,通过总线直接访问主存储器,读取或写入数据。

4. 数据传输完成后,DMA控制器向外部设备发送传输完成信号,并将CPU从空闲状态恢复为工作状态。

5. CPU检测到DMA控制器发送的传输完成信号后,可以进行后续的数据处理操作。

三、DMA的优势和应用领域1. 提高系统性能:由于DMA可以独立于CPU进行数据传输,可以减少CPU 的负载,提高系统的响应速度和整体性能。

2. 节省CPU时间:DMA可以在CPU空闲时进行数据传输,不会占用CPU的时间,使CPU能够更多地处理其他任务。

3. 支持高速数据传输:DMA控制器可以通过高速总线(如PCI Express)进行数据传输,支持高速设备和大数据量的传输。

4. 广泛应用于存储设备:DMA常用于硬盘、固态硬盘(SSD)等存储设备的数据读写操作,可以提高数据传输速度和效率。

5. 网络数据传输:DMA也广泛应用于网络适配器,可以实现高速网络数据的接收和发送。

四、DMA的实现方式DMA的实现方式可以分为三种:单通道DMA、多通道DMA和循环DMA。

DMA工作原理

DMA工作原理

DMA工作原理一、概述直接内存访问(Direct Memory Access,DMA)是一种计算机系统中用于高速数据传输的技术。

它允许外设设备(如硬盘、网络适配器等)直接访问系统内存,而不需要通过中央处理器(CPU)的干预。

DMA的工作原理是通过分配一个专用的DMA控制器来管理数据传输,从而提高数据传输的效率和速度。

二、DMA的组成1. DMA控制器:DMA控制器是DMA传输的核心,负责管理数据传输的各个环节。

它包括地址寄存器、计数器、状态寄存器等。

DMA控制器通过与外设设备和内存之间的总线进行通信,并控制数据的传输和存储。

2. 外设设备:外设设备是指与计算机系统相连的各种硬件设备,如硬盘、显卡、声卡等。

外设设备通过DMA控制器直接访问系统内存,实现数据的读取和写入。

3. 内存:内存是计算机系统中用于存储数据和程序的地方。

DMA控制器通过与内存进行数据交换,将外设设备读取或者写入的数据存储到内存中,或者从内存中取出数据发送给外设设备。

三、DMA的工作流程1. 初始化:首先,DMA控制器需要进行初始化设置。

这包括设置数据传输的方向(读取或者写入)、数据传输的起始地址和长度等。

2. 请求DMA传输:外设设备通过向DMA控制器发送请求信号,请求进行DMA传输。

DMA控制器接收到请求后,开始分配一个DMA通道给该外设设备,并进行相应的传输准备工作。

3. 寻址和传输:DMA控制器根据设定的起始地址和长度,通过总线访问内存,并将数据传输到指定的内存区域。

如果是写入操作,DMA控制器将从外设设备读取数据,并将其写入内存;如果是读取操作,DMA控制器将从内存中读取数据,并发送给外设设备。

4. 传输完成:当DMA传输完成后,DMA控制器会发送一个中断信号给CPU,通知传输完成。

CPU可以根据中断信号进行相应的处理,如读取传输结果或者进行下一步操作。

四、DMA的优势和应用1. 提高数据传输速度:由于DMA可以直接访问内存,避免了CPU的干预,因此可以大大提高数据传输的速度。

DMA工作原理

DMA工作原理

DMA工作原理DMA(Direct Memory Access,直接内存访问)是一种计算机技术,允许外部设备直接访问系统内存,而无需通过中央处理器(CPU)的干预。

DMA的工作原理是通过专用的DMA控制器来实现的,它能够在CPU的干预下,直接将数据从外部设备传输到内存,或者从内存传输到外部设备。

DMA的工作原理可以分为以下几个步骤:1. 初始化:首先,需要对DMA控制器进行初始化设置。

这包括配置DMA通道、设置传输模式(如单向或双向传输)、设置传输数据的大小等。

2. 请求传输:外部设备需要进行数据传输时,会向DMA控制器发送请求。

DMA控制器会根据请求的通道和传输模式,选择一个可用的DMA通道来处理传输请求。

3. 寻址:DMA控制器会根据设备请求的传输地址,将数据传输到指定的内存地址,或者从指定的内存地址读取数据。

这样可以避免CPU的干预,提高数据传输的效率。

4. 数据传输:DMA控制器会根据设备请求的传输大小,将数据按照指定的传输模式进行传输。

传输模式可以是字节、字或者块传输。

5. 中断处理:当数据传输完成后,DMA控制器会向CPU发送中断请求,通知CPU数据传输已完成。

CPU可以通过处理中断来获取传输结果或执行后续操作。

DMA的工作原理可以极大地提高数据传输的效率和系统的响应速度。

相比于传统的通过CPU进行数据传输的方式,DMA可以减少CPU的负担,使CPU能够更多地专注于处理其他任务。

尤其在需要大量数据传输的场景下,DMA可以显著提高系统性能。

例如,一个音频设备需要将音频数据传输到内存中进行处理。

如果使用DMA 技术,音频设备可以直接将数据传输到内存中,而无需CPU的干预。

这样可以避免CPU在数据传输过程中被占用,提高系统的实时性和响应速度。

总结起来,DMA的工作原理是通过专用的DMA控制器,实现外部设备与内存之间的直接数据传输。

它可以提高系统性能,减少CPU的负担,适用于需要大量数据传输的场景。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

DMA原理
DM A原理:DMA(Direct Memory Access,直接内存存取) 是所有现代电脑的重要特色,它允许不同速度的硬件装置来沟通,而不需要依于CPU 的大量中断负载。

否则,CPU 需要从来源把每一片段的资料复制到暂存器,然后把他们再次写回到新的地方。

在这个时间中,CPU 对于其他的工作来说就无法使用。

DMA传输将数据从一个地址空间复制到另外一个地址空间。

当CPU 初始化这个传输动作,传输动作本身是由DMA控制器来实行和完成。

典型的例子就是移动一个外部内存的区块到芯片内部更快的内存区。

像是这样的操作并没有让处理器工作拖延,反而可以被重新排程去处理其他的工作。

DMA传输对于高效能嵌入式系统算法和网络是很重要的。

在实现DMA传输时,是由DMA控制器直接掌管总线,因此,存在着一个总线控制权转移问题。

即DMA传输前,CPU要把总线控制权交给DMA控制器,而在结束DMA传输后,DMA控制器应立即把总线控制权再交回给CPU。

一个完整的DMA传输过程必须经过下面的4个步骤。

一、DMA传输过程
1.DMA请求
CPU对DMA控制器初始化,并向I/O接口发出操作命令,I/O接口提出DMA请求。

2.DMA响应
DMA控制器对DMA请求判别优先级及屏蔽,向总线裁决逻辑提出总线请求。

当CPU 执行完当前总线周期即可释放总线控制权。

此时,总线裁决逻辑输出总线应答,表示DMA 已经响应,通过DMA控制器通知I/O接口开始DMA传输。

3.DMA传输
DMA控制器获得总线控制权后,CPU即刻挂起或只执行内部操作,由DMA控制器输出读写命令,直接控制RAM与I/O接口进行DMA传输。

在DMA控制器的控制下,在存储器和外部设备之间直接进行数据传送,在传送过程中不需要中央处理器的参与。

开始时需提供要传送的数据的起始位置和数据长度。

4.DMA结束
当完成规定的成批数据传送后,DMA控制器即释放总线控制权,并向I/O接口发出结束信号。

当I/O接口收到结束信号后,一方面停止I/O设备的工作,另一方面向CPU提出中断请求,使CPU从不介入的状态解脱,并执行一段检查本次DMA传输操作正确性的代码。

最后,带着本次操作结果及状态继续执行原来的程序。

由此可见,DMA传输方式无需CPU直接控制传输,也没有中断处理方式那样保留现场和恢复现场的过程,通过硬件为RAM与I/O设备开辟一条直接传送数据的通路,使CPU 的效率大为提高。

二、DMA传送方式
DMA技术的出现,使得外围设备可以通过DMA控制器直接访问内存,与此同时,CPU 可以继续执行程序.那么DMA控制器与CPU怎样分时使用内存呢?通常采用以下三种方法:(1)停止CPU访内;(2)周期挪用;(3)DMA与CPU交替访内存.
1.停止CPU访问内存
当外围设备要求传送一批数据时,由DMA控制器发一个停止信号给CPU,要求CPU 放弃对地址总线、数据总线和有关控制总线的使用权.DMA控制器获得总线控制权以后,开始进行数据传送.在一批数据传送完毕后,DMA控制器通知CPU可以使用内存,并把总线控制权交还给CPU.图8.16(a)是这种传送方式的时间图.很显然,在这种DMA传送过程中,CPU基本处于不工作状态或者说保持状态。

优点: 控制简单,它适用于数据传输率很高的设备进行成组传送。

缺点: 在DMA控制器访内阶段,内存的效能没有充分发挥,相当一部分内存工作周期是空闲的。

这是因为,外围设备传送两个数据之间的间隔一般总是大于内存存储周期,即使高速I/O设备也是如此。

例如,软盘读出一个8位二进制数大约需要32us,而半导体内存的存储周期小于0.5us,因此许多空闲的存储周期不能被CPU利用.
2.周期挪用:
当I/O设备没有DMA请求时,CPU按程序要求访问内存;一旦I/O设备有DMA请求,则由I/O设备挪用一个或几个内存周期。

这种传送方式的时间图如下:
I/O设备要求DMA传送时可能遇到两种情况:
(1) 此时CPU不需要访内,如CPU正在执行乘法指令。

由于乘法指令执行时间较长,此时I/O访内与CPU访内没有冲突,即I/O设备挪用一二个内存周期对CPU执行程序没有
任何影响。

(2) I/O设备要求访内时CPU也要求访内,这就产生了访内冲突,在这种情况下I/O设备访内优先,因为I/O访内有时间要求,前一个I/O数据必须在下一个访内请求到来之前存取完毕。

显然,在这种情况下I/O 设备挪用一二个内存周期,意味着CPU延缓了对指令的执行,或者更明确地说,在CPU执行访内指令的过程中插入DMA请求,挪用了一二个内存周期。

与停止CPU访内的DMA方法比较,周期挪用的方法既实现了I/O传送,又较好地发挥了内存和CPU的效率,是一种广泛采用的方法。

但是I/O设备每一次周期挪用都有申请总线控制权、建立线控制权和归还总线控制权的过程,所以传送一个字对内存来说要占用一个周期,但对DMA控制器来说一般要2—5个内存周期(视逻辑线路的延迟而定)。

因此,周期挪用的方法适用于I/O设备读写周期大于内存存储周期的情况。

3.DMA与CPU交替访内如果CPU的工作周期比内存存取周期长很多,此时采用交替访内的方法可以使DMA传送和CPU同时发挥最高的效率。

假设CPU工作周期为1.2μs,内存存取周期小于0.6μs,那么一个CPU周期可分为C1和C2两个分周期,其中C1供DMA控制器访内,C2专供CPU访内。

这种传送方式的时间图如下:
下页图是DMA与CPU交替访内的详细时间图.假设CPU工作周期为1.2us,内存存取周期小于0.6us,那么一个CPU周期可分为C1和C2两个分周期,其中C1专供DMA控制器访内,C2专供CPU访内.
这种方式不需要总线使用权的申请、建立和归还过程,总线使用权是通过C1和C2分时制的。

CPU和DMA控制器各自有自己的访内地址寄存器、数据寄存器和读/写信号等控制寄存器。

在C1周期中,如果DMA控制器有访内请求,可将地址、数据等信号送到总线上。

在C2周期中,如CPU有访内请求,同样传送地址、数据等信号。

事实上,对于总线,这是用C1,C2控制的一个多路转换器,这种总线控制权的转移几乎不需要什么时间,所以对DMA传送来讲效率是很高的。

这种传送方式又称为“透明的DMA”方式,其来由是这种DMA传送对CPU来说,如同透明的玻璃一般,没有任何感觉或影响。

在透明的DMA方式下工作,CPU既不停止主程序的运行,也不进入等待状态,是一种高效率的工作方式。

当然,相应的硬件逻辑也就更加复杂。

相关文档
最新文档
