汽车启动系统的常见电路故障分析

合集下载

启动机不运转故障的诊断与排除——以大众迈腾B8发动机为例

启动机不运转故障的诊断与排除——以大众迈腾B8发动机为例

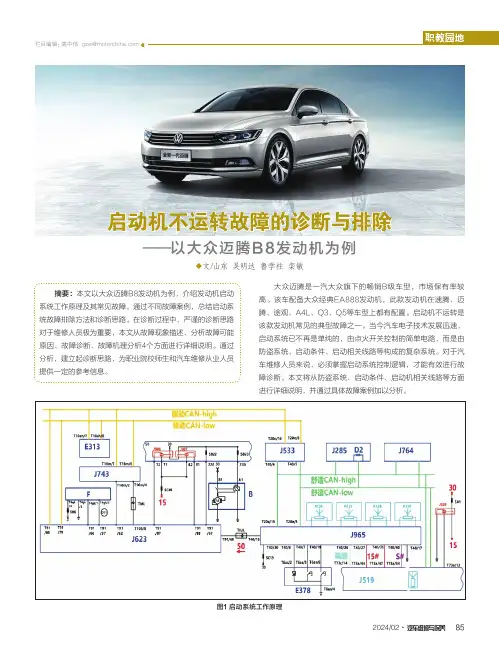

852024/02·汽车维修与保养栏目编辑:高中伟******************◆文/山东 吴明达 鲁学柱 栾敏大众迈腾是一汽大众旗下的畅销B级车型,市场保有率较高。

该车配备大众经典EA888发动机,此款发动机在速腾、迈腾、途观、A4L、Q3、Q5等车型上都有配置。

启动机不运转是该款发动机常见的典型故障之一。

当今汽车电子技术发展迅速,启动系统已不再是单纯的,由点火开关控制的简单电路,而是由防盗系统、启动条件、启动相关线路等构成的复杂系统。

对于汽车维修人员来说,必须掌握启动系统控制逻辑,才能有效进行故障诊断。

本文将从防盗系统、启动条件、启动机相关线路等方面进行详细说明,并通过具体故障案例加以分析。

——以大众迈腾B8发动机为例图1 启动系统工作原理摘要:本文以大众迈腾B8发动机为例,介绍发动机启动系统工作原理及其常见故障。

通过不同故障案例,总结启动系统故障排除方法和诊断思路。

在诊断过程中,严谨的诊断思路对于维修人员极为重要,本文从故障现象描述、分析故障可能原因、故障诊断、故障机理分析4个方面进行详细说明。

通过分析,建立起诊断思路,为职业院校师生和汽车维修从业人员提供一定的参考信息。

栏目编辑:高中伟******************一、启动系统工作原理1.防盗系统工作过程迈腾B8防盗系统主要包括智能钥匙、无钥匙进入及启动系统J965、一键启动开关E378、低频天线、车载电网控制单元J519、仪表控制单元J285(内设防盗锁止系统控制单元J362)、电子转向柱锁J764、发动机控制单元J623、双离合变速器控制单元J743、数据总线诊断接口J533、FAZIT中心数据库等。

如图1所示,驾驶员携带智能钥匙进入车内,按下一键启动开关E378,无钥匙进入及启动系统J965接收到接地信号,通过舒适CAN总线向仪表控制单元J285发送上电请求信息,后者询问其是否有合法钥匙,无钥匙进入及启动系统J965激活车内低频天线(125kHz),发送一个查询码给已匹配的钥匙,同时通过硬线唤醒车载电网控制单元J519。

汽车起动机的构造、工作原理、电路分析

汽车起动机的构造、工作原理、电路分析

五、起动机的检修
1、电枢轴的检修
交 通 工 程 系
①用千分表检查电枢轴是否弯曲,若摆差超 过0.lmm时,应进行校正。电枢轴上的花键齿槽 磨损严重或损坏时,应予修复或更换。 ②电枢轴轴颈与衬套的配合间隙,不能超过 0.l5mm,间隙过大,应更换新衬套。
交 通 工 程 系
2、电枢线圈的检修
交 通 工 程 系
交 通 工 程 系
小 结
• 学会按照系统分析电路,画出电路分析框图。
交 通 工 程 系
交 通 工 程 系
单元三
起动系统的调整、检测与电路试验
交 通 工 程 系
教学目的要求: 掌握起动机的调整、试验、和维护 教学重点、难点: 1) 电磁开关试验 2) 起动机的试验
• 主要教学内容: 交 通 工 程 系
交 通 工 程 系
• 3、起动机误接入时 因充电指示继电器线圈总有电压,使常闭触 点断开,从而使电路不能接通。 • 4、作用 ( 1 )发动机一旦起动,应使起动机自动停止工作。 ( 2 )发动机正常工作后,即使误将起动开关接通, 起动机也不会工作。
三、组合式继电器
交 通 工 程 系
四、起动机驱动保护电路
(1)启动机驱动轮或飞轮齿环磨损甚或损 坏; (2)启动机驱动齿轮与飞轮环的啮合滞后于 电磁开关触点与触盘的接通。驱动齿轮与 飞轮齿环尚未啮合,遂产生撞击声。
交 通 工 程 系
3.启动机空转
交 通 工 程 系
故障原因: (I)单向离合器打滑: (2)移动叉脱离滑环,或移动叉支承销松脱。
交 通 工 程 系
交 通 工 程 系
项目二 起动系统
单元一 起动机的构造与工作原理
交 通 工 程 系
项目二起动系统单元二:

汽车一键启动系统工作原理及故障诊断

汽车一键启动系统工作原理及故障诊断

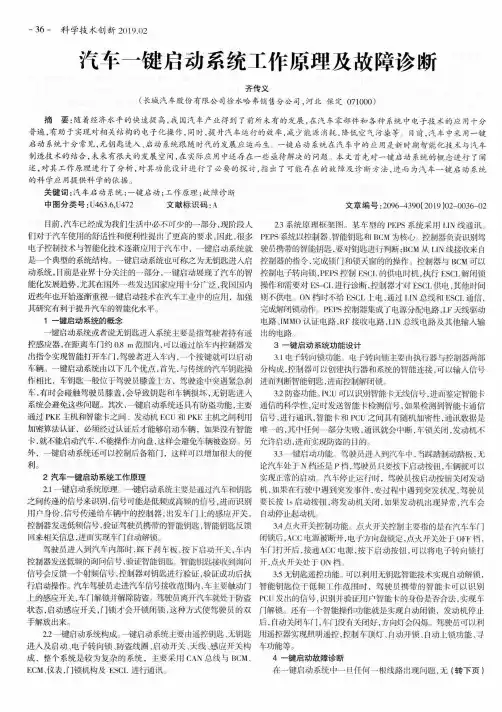

-36-科学技术创新2019.02汽车一键启动系统工作原理及故障诊断齐传义(长城汽车股份有限公司徐水哈弗销售分公司,河北保定071000)摘要:随着经济水平的快速提高,我国汽车产业得到了前所未有的发展,在汽车零部件和各种系统中电子技术的应用十分普遍,有助于实现对相关结构的电子化操作,同时,提升汽车运行的效率,减少能源消耗,降低空气污染等。

目前,汽车中采用一键启动系统十分常见,无钥匙进入、启动系统跟随时代的发展应运而生。

一键启动系统在汽车中的应用是新时期智能化技术与汽车制造技术的结合,未来有很大的发展空间,在实际应用中还存在一些亟待解决的问题“本文首先对一键启动系统的概念进行了阐述,对其工作原理进行了分析,对其功能设计进行了必要的探讨,指出了可能存在的故障及诊断方法,进而为汽车一键启动系统的科学应用提供科学的依据。

关键词:汽车启动系统;一键启动;工作原理;故障诊断中图分类号:U463.6,U472文献标识码:A文章编号:2096-4390(2019)02-0036-02目前,汽车已经成为我们生活中必不可少的一部分,现阶段人们对于汽车使用的舒适性和便利性提出了更高的要求,因此,很多电子控制技术与智能化技术逐渐应用于汽车中,一键启动系统就是一个典型的系统结构。

一键启动系统也可称之为无钥匙进入启动系统,目前是业界十分关注的一部分,一键启动展现了汽车的智能化发展趋势,尤其在国外一些发达国家应用十分广泛,我国国内近些年也开始逐渐重视一键启动技术在汽车工业中的应用,加强其研究有利于提升汽车的智能化水平。

1一键启动系统的概念一键启动系统或者说无钥匙进入系统主要是指驾驶者持有遥控感应器,在距离车门约0.8m范围内,可以通过给车内控制器发出指令实现智能打开车门,驾驶者进入车内,一个按键就可以启动车辆。

一键启动系统由以下几个优点,首先,与传统的汽车钥匙操作相比,车钥匙一般位于驾驶员膝盖上方,驾驶途中突遇紧急刹车,有时会碰触驾驶员膝盖,会导致钥匙和车辆损坏,无钥匙进入系统会避免这些问题。

汽车点火系统故障案例分析详解(帕萨特汽车为例)

汽车点火系统故障案例分析详解(帕萨特汽车为例)

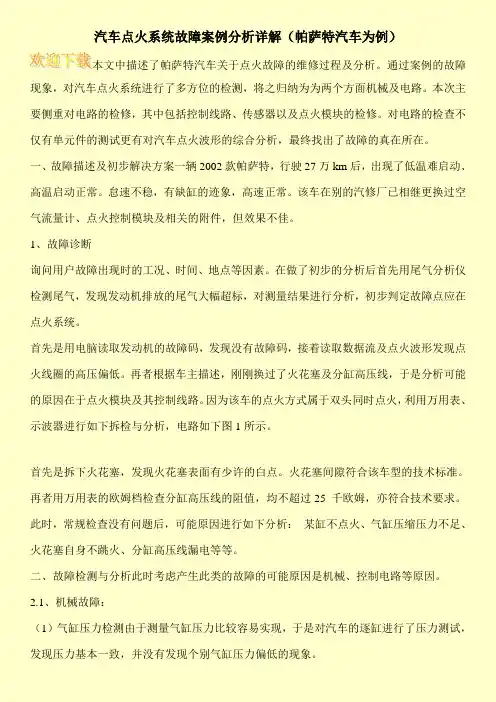

汽车点火系统故障案例分析详解(帕萨特汽车为例)本文中描述了帕萨特汽车关于点火故障的维修过程及分析。

通过案例的故障现象,对汽车点火系统进行了多方位的检测,将之归纳为为两个方面机械及电路。

本次主要侧重对电路的检修,其中包括控制线路、传感器以及点火模块的检修。

对电路的检查不仅有单元件的测试更有对汽车点火波形的综合分析,最终找出了故障的真在所在。

一、故障描述及初步解决方案一辆2002款帕萨特,行驶27万km后,出现了低温难启动、高温启动正常。

怠速不稳,有缺缸的迹象,高速正常。

该车在别的汽修厂已相继更换过空气流量计、点火控制模块及相关的附件,但效果不佳。

1、故障诊断询问用户故障出现时的工况、时间、地点等因素。

在做了初步的分析后首先用尾气分析仪检测尾气,发现发动机排放的尾气大幅超标,对测量结果进行分析,初步判定故障点应在点火系统。

首先是用电脑读取发动机的故障码,发现没有故障码,接着读取数据流及点火波形发现点火线圈的高压偏低。

再者根据车主描述,刚刚换过了火花塞及分缸高压线,于是分析可能的原因在于点火模块及其控制线路。

因为该车的点火方式属于双头同时点火,利用万用表、示波器进行如下拆检与分析,电路如下图1所示。

首先是拆下火花塞,发现火花塞表面有少许的白点。

火花塞间隙符合该车型的技术标准。

再者用万用表的欧姆档检查分缸高压线的阻值,均不超过25 千欧姆,亦符合技术要求。

此时,常规检查没有问题后,可能原因进行如下分析:某缸不点火、气缸压缩压力不足、火花塞自身不跳火、分缸高压线漏电等等。

二、故障检测与分析此时考虑产生此类的故障的可能原因是机械、控制电路等原因。

2.1、机械故障:(1)气缸压力检测由于测量气缸压力比较容易实现,于是对汽车的逐缸进行了压力测试,发现压力基本一致,并没有发现个别气缸压力偏低的现象。

EQ1118G型柴油车起动机不运转故障诊断与排除

EQ1118G型柴油车起动机不运转故障诊断与排除

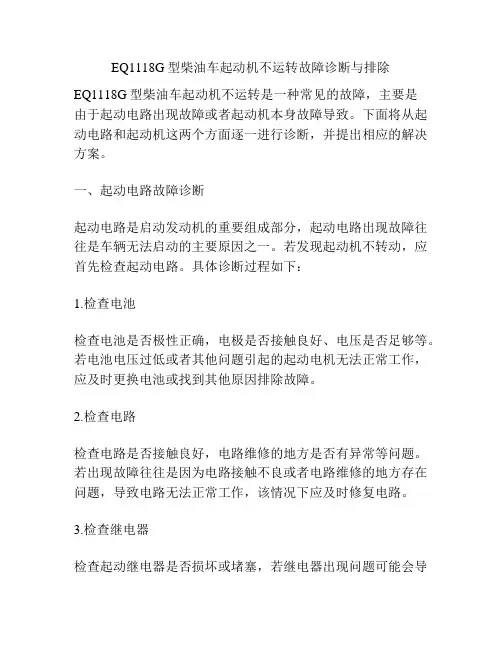

EQ1118G型柴油车起动机不运转故障诊断与排除EQ1118G型柴油车起动机不运转是一种常见的故障,主要是由于起动电路出现故障或者起动机本身故障导致。

下面将从起动电路和起动机这两个方面逐一进行诊断,并提出相应的解决方案。

一、起动电路故障诊断起动电路是启动发动机的重要组成部分,起动电路出现故障往往是车辆无法启动的主要原因之一。

若发现起动机不转动,应首先检查起动电路。

具体诊断过程如下:1.检查电池检查电池是否极性正确,电极是否接触良好、电压是否足够等。

若电池电压过低或者其他问题引起的起动电机无法正常工作,应及时更换电池或找到其他原因排除故障。

2.检查电路检查电路是否接触良好,电路维修的地方是否有异常等问题。

若出现故障往往是因为电路接触不良或者电路维修的地方存在问题,导致电路无法正常工作,该情况下应及时修复电路。

3.检查继电器检查起动继电器是否损坏或堵塞,若继电器出现问题可能会导致电路无法正常工作,也是引起故障的原因之一。

若发现继电器出现问题,应及时更换继电器。

4.检查保险检查保险等电气元件是否正常,如出现损坏应及时更换。

二、起动机故障诊断起动机是整个起动系统的核心组成部分,起动机本身出现故障也是车辆无法启动的主要原因之一。

应该通过以下步骤来诊断起动机故障。

1.检查电机检查电机本身是否损坏,如有损坏应及时更换电机。

2.检查传动装置检查传动装置的齿轮、链条和连杆是否损坏、裂缝和松动等,若存在问题也需要及时修复和更换。

3.检查电极检查电极接触是否良好,严密性是否好,是否磨损或腐蚀损伤等情况,如存在问题也需要及时修复或更换。

4.检查磁铁检查磁铁磁场是否完全、磁铁是否损坏或磁力不够等问题,如存在问题应及时修复或更换。

总之,EQ1118G型柴油车起动机不运转故障的诊断和排除,需要我们进行详细地检查和定位,查明问题所在,然后根据问题的情况选择合适的解决方案进行修复或更换。

只有这样,才能确保车辆正常启动和运行。

如果在起动电路和起动机中都没有发现明显的问题,那就需要更深一步的诊断。

汽车电气设备构造与维修项目4 启动系统的检修

汽车电气设备构造与维修项目4  启动系统的检修
检测换向器直径,不应小于最小直径,否则更换电枢,。 检测换向器径向跳动,径向跳动应不大于规定值0.1mm,否则应进行校正或 更换。 检测换向器底部凹槽深度,约0.5∽0.8mm,否则进行修正或更换。
2.磁场绕组的检修
1)励磁线圈断路(短路)的检修
将万用表的两只表笔分别搭在磁场 绕组引出线的两端,阻值应小于1Ω。 若阻值为∞,说明磁场绕组断路。若 阻值为0,说明磁场绕组短路,应予 以检修或更换。 注意:磁场绕组断路一般多是绕组 引出线脱焊、虚焊。
磁场绕组断路检查
2)励磁线圈绝缘的检修
将万用表的两只表笔分别搭在电刷 和外壳上,阻值应为∞。若阻值很小 或近似于零,说明磁场绕组搭铁,应 予以检修或更换。
磁场绕组绝缘检查
3)励磁线圈短路的检修
蓄电池正极接启动机外壳引线(即电 流输入接线柱),负极接绝缘电刷, 然后将螺丝刀放在每个磁极上,检查 磁极对螺丝刀的吸力,应相同。若某 磁极吸力弱,则表示该处磁场绕组匝 间短路。 ,应予以检修或更换。
(2)保持线圈性能测试 在上述驱动齿轮推出的情况下,拆
下启动机主接线柱2上的电缆夹,此时驱 动齿轮应保持在伸出位置不动。如果驱 动齿轮回位,说明保持线圈断路,应予 以修理。
(3)驱动齿轮回位测试
在保持动作的基础上,再拆下启动 机壳体上的电缆夹。此时驱动齿轮应迅 速回位,如果驱动齿轮不能回位,说明 回位弹簧失效,应更换弹簧或电磁开关 总成。
电动机: 蓄电池正极 →端子30 →接触片→端 子C →电动机励磁线圈→ 电枢绕组→搭铁。电动机 高速运转。
力矩传递:电枢轴→单 向离合器→驱动齿轮→飞
轮齿圈,启动发动机。
五、启动机的工作原理
3.复位过程 发动机起动后,松开点 火开关至“点火”挡( ON挡),端子50断电 ,端子C电流经过吸引 线圈、保持线圈到搭铁 ,但由于两个线圈所产 生的磁场抵消,复位弹 簧使活动铁芯复位。 1)活动铁芯带动拨叉 将驱动齿轮与飞轮齿圈 脱离 2)端子C断电,电动机 停电停转。

起动机常见故障分析课件

起动机常见故障分析课件

起动机常见故障分析与处理----培训课件汽车电路一般是由电源(电瓶、发电机)、用电器(起动机、点火装置、灯具)、仪表、开关、保险以及电线组成。

学会把局部电路从全车电路中分划出来,就必须要掌握各个单元电路的基本配置和接线规律。

在许多车辆的线路设计中使用了继电器装置,所以要建立继电器的控制线圈同属于一个开关控制的概念。

线路中的开关在控制电路中负责通、断的关键器件,而一个主开关上却往往集合了许多导线,分析时要注意这样几个方面。

电瓶的电流是通过什么途径到达开关的?其中间是否经过别的开关和保险?这个开关都控制哪些用电器?每一个被控电器的其作用是什么?开关上的许多接线柱哪一个是直通的,哪一个是接电器的?了解这些并将其掌握,对处理车辆因线路故障而引起的一些问题益处颇大。

汽车电路的特点是单线制,负极搭铁,用电器相互并联。

对于负极搭铁的电路,其回路过程的电流一定是从电源的正极经——导线——开关——用电器——搭铁——回到同一电流的负极,否则构不成真正的通路,线路中也就不能产生电流,形成不了闭合回路。

一、起动机工作原理:发动机在没有外力的作用下是不会自行运转的。

起动机就是一种将电能转变为机械能,以拖动发动机由静态到动态的电器系统中的部件之一。

它用了来自电瓶中已储存的电能并将其转变为机械能,从而带动发动机曲轴转动的一种装置。

起动机能带动并维持发动机运转,需要较大的机械动力。

通常需要大约1.5KW的功率或是负载接近250~380A的电流。

由于起动电流较大,因而必须要采用较为粗的电缆线来传导电流。

二、结构组成及其功能:1、起动机主要由:永久磁铁,电枢,驱动齿轮,电磁开关等零件组成。

2、主要零件的功能:1)电枢:电枢中有许多导线线圈,故电枢也被称为导线线圈。

电枢中的每一个线圈都被连接到一筒状形式的铜片上,铜片之间以及铜片与电枢轴之间相互绝缘。

电枢上的铜片设计结构所形成的换向器为电刷提供了滑动接触表面,电枢由装在钢轴上的叠层铁心和电枢绕组组成。

汽车起动系四例特殊故障的排除

汽车起动系四例特殊故障的排除

汽车起动系四例特殊故障的排除【摘要】起动机不转,并不是启动系统的原因,而是发电机的故障;起动机打齿是常见故障,但是由花键套筒移动时有阻力和继电器的原因是很少见的;起动机励磁绕组电源端的焊接处出现裂纹,造成接触不良是少见而不易发现的。

【关键词】起动继电器磁力开关螺旋花键打齿我校有四台中卡汽车,供学生驾驶实习用,由于驾驶训练的要求和初学者操作不熟练,常使发动机熄火,致使发动机启动系统工作频繁,造成发动机起动系统故障率升高,出现过磁力开关的电磁线圈断路,单向离合器打滑,起动继电器触点烧蚀,起动时打齿,起动机不转等诸多故障。

多数故障的原因是常见的,但下列四个启动系统的故障原因是很少见。

为了分析故障原因方便,先简述一下复合继电器控制的启动电路的工作过程:(见图1)点火开关旋至启动位置,电流流经:蓄电池正极、电流表、点火开关、磁化线圈“L1”、常闭触点“K2”、搭铁、蓄电池负极。

线圈“L1”产生磁力,常开触点“k1”闭合。

蓄电池给磁力开关供电和直流电动机供电,实施启动。

发动机启动后,发电机发电、通过发电机的中性点向充电指示控制继电器的磁化线圈“L2”供电,“L2”产生磁力,吸开常闭触点“K2”,使线圈“L1”断电,常开触点“K1”断开,起动机电磁开关释放,使起动机自动停止工作,这样点火开关即使处于启动档,起动机也不工作,起保护作用。

四例故障特殊原因分析及排除:1 起动机不转故障现象:点火开关置于启动档起动机不转。

故障检查:(见图1),启动系统不工作,首先判断是起动机还是控制电路故障。

用一根导线连接蓄电池正极(起动机的“30”接线柱)与起动机的电磁开关“50”接线柱,起动机工作正常,说明起动机无故障,故障应发生在控制电路。

测量复合继电器“SW”接线柱对搭铁电压为12.5伏,说明点火开关工作正常;检查复合继电器,拆掉继电器盖发现常开触点“K1”不闭合,用手按下常开触点“K1”启动正常。

然后测量起动继电器线圈“L1”是否断路,发现“SW”柱与“L”接线柱间无断路,但“SW”接线柱与搭铁间断路,仔细检查发现继电器常闭触点“K2”断开,使得线圈“L1”无电,不产生磁力,常开触点不吸合,启动系统不能工作。

汽车点火系统故障分析及排除方法

汽车点火系统故障分析及排除方法

汽车点火系统故障分析与排除方法摘要:随着汽车越来越多的走入寻常百姓家中,为我们出行带来了方便,与此同时汽车故障也为我们带来了许多麻烦。

点火系统是汽油发动机重要的组成局部,点火系统的性能良好与否对发动机的功率、油耗和排气污染等影响很大。

因此点火系统故障分析与排除的关键是要弄清故障现象,故障原因和排除方法及汽车的构成。

关键词:点火系统故障现象故障原因排除方法〔一〕低压电路短路的诊断与排除1.故障现象〔1〕翻开点火开关,电流表指“0〞不动或小于正常值不摆动。

〔2〕发动机不能起动2.故障原因〔1〕供电系统故障:蓄电池存电严重缺乏。

,桩柱接线松动或接触不良。

〔2〕线路故障:蓄电池至分电器触点之连续路。

3.故障排除〔1〕翻开点火开关,电流表指“0〞不动,其他仪表也不摆动,那么为蓄电池至点火开关连续路或蓄电池搭铁松脱。

蓄电池存点严重缺乏。

〔2〕翻开点火开关,转动曲轴时,电流表指示小电流放电,说明点火开关至断电触点连续路。

用搭铁试火法确定故障部位.〔3〕拆下分电器接柱上,假设无火花,那么此故障在此导线与点火开关之间。

〔4〕测试附加电阻,假设附加电阻输入端有火花,附加电阻输出端无火花,可用万用表检测附加电阻的阻值。

〔5〕测试点火线圈低压电路,假设点火线圈低压输入端有火花,输出端无火花,应检测其初级线圈是否断路。

〔6〕分电器低压输入端有火花,用此线刮擦接线柱无火花,此时应翻开分电器盖,摇转曲轴,看断电触点是否闭合。

不能闭合,说明触点间隙过大,应检查调整触点间隙。

能闭合,应检查接线柱到活动触点弹簧的导线是否断路或接触不良,触点是否严重烧蚀或脏污。

〔二〕汽油机高压无火的诊断与排除1.故障现象〔1〕翻开点火开关,起动发动机,电流表动态正常。

〔2〕发动机无着火证兆,不能起动。

2.故障原因〔1〕点火线圈次线圈断路或短路。

〔2〕分火头漏电。

〔3〕分电器盖漏电或中心碳极脱落。

〔4〕高压线断路。

〔5〕火花塞不良或淹死.3.故障排除〔1〕翻开点火开关,从分电器盖上拔下中心高压线,使其端头距汽缸体约5~7mm,拨动触点试火,假设无火花应检查点火线圈。

宝骏点火系统电路图分析

宝骏点火系统电路图分析

宝骏点火系统电路图分析本文旨在对宝骏点火系统电路图进行分析,探讨其目的和重要性。

分析宝骏点火系统电路图的目的主要有以下几点:确定点火系统的工作原理:通过分析电路图,了解点火系统中各个电子元件之间的连接方式和作用,从而理解整个点火系统的工作原理。

诊断故障与维修:通过对电路图的分析,可以发现潜在的故障点,帮助技术人员进行故障排除和维修工作。

确保安全性:深入了解点火系统电路图的组成和结构,可以更好地保证车辆的安全性能,确保点火系统的可靠运行。

分析宝骏点火系统电路图的重要性主要体现在以下几个方面:快速故障排除:电路图是系统结构的映射,通过分析电路图可以快速定位和排除故障,提高维修效率。

提供技术支持:对点火系统电路图进行分析可以为技术人员提供重要的参考资料,帮助他们进行维修工作。

知识传承和培训:分析电路图有助于新手了解点火系统的工作原理,有利于知识的传承和培训。

综上所述,对宝骏点火系统电路图进行分析具有重要的目的和意义。

宝骏点火系统电路图是用于控制汽车点火系统的电路图。

它是由多个组成部分组成的,每个部分都承担着特定的功能。

以下是电路图的结构和组成部分的简要说明:点火开关:点火开关是整个电路的控制中心,它控制着点火系统的启动和关闭。

它通常具有多个位置,包括关闭、ACC(附件)和启动位置。

点火线圈:点火线圈是将低电压转换为高电压的装置,用于点燃发动机燃烧室内的燃料混合物。

它将电池提供的电能转化为可以产生火花的高压。

模拟信号线:模拟信号线将来自车辆传感器的信号传送到点火控制模块,以供其分析和处理。

这些传感器可以是温度传感器、氧气传感器等。

点火控制模块:点火控制模块是负责控制点火系统的核心部件。

它接收来自模拟信号线的信号,并根据这些信号来决定何时触发点火线圈产生火花。

点火触发装置:点火触发装置由点火线圈、点火控制模块和其他相关部件组成,用于触发点火线圈产生火花。

它根据点火控制模块发送的指令来实现点火的操作。

以上是宝骏点火系统电路图的结构和组成部分的简要介绍。

汽车检测与维修毕业设计(论文)-汽车启动系统电路故障分析[管理资料]

汽车检测与维修毕业设计(论文)-汽车启动系统电路故障分析[管理资料]

江西理工大学南昌校区毕业设计(论文)开题报告机电工程系汽车检测与维修专业09 级(2112届)汽车班学生胡才宝题目:汽车启动系统电路故障分析本课题来源及研究现状:1、自选2、伴随着科技的发展,汽车上的电器设备越来越多,也越来越复杂,现代汽车发动机在进入正常运转之前必须借助外力来启动。

所以启动系统是发动机正常工作必不可少的组成部分。

启动系统的正常工作能保证发动机正常工作使其具有较长的使用寿命。

启动系统的基本组成有:蓄电池,点火开关、启动继电器、启动机等,启动系统的基本功用有:通过启动机将蓄电池的电能转换成机械能,启动发动机运转。

启动系统的工作原理有:,以使电磁开关通电工作。

汽油发动机的启动开关与点火开关组合在一起。

(常开型)控制启动机电磁开关电路的通断,启动开关只是控制启动继电器线圈电路,从而保护了启动开关,有单联型(保护启动开关)和复合型(既保护启动开关又保护启动机)。

启动电路是控制起动机运行不可缺少的部分。

各种电路检测设备相继出现,电路故障很复杂,单单靠经验是不能完全解决问题的。

要通过使用检测仪器对车辆进行电路检测,懂得电路图基本的分析,这样才能够方便、快捷地找出车辆故障,避免盲目地拆装。

在检修时一定要了解车辆的构造,因为车辆的整体是相互联系的。

课题研究目标、内容、方法和手段;1.研究目标:本课题是讲解汽车启动系统电路故障分析与故障诊断排除。

2.研究内容:阐述汽车启动系统组成,日常使用的基本维护,启动系统电路故障与故障的分析,通过实例的讲解来深入研究汽车启动系统的电路故障诊断。

总结出启动系统电路的典型故障与诊断排除等知识。

3.研究方法和手段:根据所学的专业知识和维修单位的实践,借助大量相关电路故障诊断的书籍,期刊,对启动系统电路故障进行探讨。

通过直观法:直观诊断通过人的感觉器官对汽车进行故障诊断。

电路分析法:电路分析法既以故障车的电路原理图为基础,在电路上进行故障分析和判断,推断出可能的故障原因和故障部位的方法。

汽车启动系统故障维修的案例(冷启动故障现象及故障的排除过程)

汽车启动系统故障维修的案例(冷启动故障现象及故障的排除过程)

汽车启动系统故障维修的案例(冷启动故障现象及故障的排除过程)车启动系统故障维修的案例(故障现象与快速诊断排除过程)本⼈从事汽车维修⾏业⼗余年,囊括汽车:从维修检测,汽车检验检测,竣⼯出⼚、多种国产品牌车⼚售后特约维修服务专员。

等。

今天,本着照顾⼴⼤车友司机群体的观点出发,不过去深⼊地去研究讨论技术层⾯,根据经验能够在⼒所能及的范围下,让⼴⼤司机朋友车友快速实现⾃⼰的动⼿和创新能⼒,简单分析处理各型号车辆间互通⽤型”病症”之⼀:冷车启动困难的⼀些典型案例(以汽油机为题)。

其中多篇幅讲⾄引发故障的原因与⼈的因素,是⾃⼰多年的⼀些看法想法的总结,⼀个合格的修理技师,不应只放在技术解答攻尖⽅⾯,同时注重⼈素养的提⾼与责任⼼的增强,其实这才是决定⽇常车辆修理故障排除与事故率的关键因素。

如果有耐⼼,不嫌我罗索,就往下看吧。

(⼤部分晚上所写,匆忙与不头脑不清楚会造成多处错误,凡请更正与谅解)。

前⾔:1、维修⼈员不仅⾃⾝要注意,还有责任时刻提醒驾驶者,养成良好的驾驶习惯,遵规守纪,重视⾃⼰⽣命的同时也是关爱其他个体或群体的⽣命安全。

驾驶员时刻保持清醒头脑2、平时正确的保养也很重要,时间与公⾥数是⼀个标志,以任⼀先到条件期限为准,就算车辆没有移动,时间到了仍然要进⾏正确的底盘与动⼒的维修保养,各⽣产⼚家各车型均配备有服务与使⽤⼿册,严格按其规定的进⾏保养与维修。

遇到⼩问题,及时修复恢复,不要”积少成多”,等到⼤问题来了就晚了.3、正确的选择发动机润滑油与离合器和杀车系统专⽤油,并⾮价格越⾼油质越好,选择合适的品牌合适的粘度级别及国家标定参数等对车辆的运⾏有很⼤的影响关键。

如发动机润滑油,并⾮价格越贵质量越好,⽽要根据⽓候的环境影响,南北的温差,⼤⽓压⼒等多⽅⾯考虑,再决定使⽤购买。

所以平时的⼀些知识的积极是很重要的。

4、交通法律法规的掌握,汽车常识的掌握,遇突发事件(如突然没有杀车)的处理能⼒,都是需要平时的学习与积。

汽车起动机运转故障诊断及排除

汽车起动机运转故障诊断及排除

汽车起动机运转故障诊断及排除汽车起动系统是由汽车起动机、电磁开关、启动继电器、蓄电池等结构组成。

在汽车起动系统中任何结构的故障都会导致汽车停止正常运转,发动机无法运行。

为此,通过分析汽车起动系统中存在的任何故障讨论研究,分析故障发生原因,并制定相应的故障排除措施。

标签:汽车起动系统;故障分析;排除措施TB0 引言随着我国经济的飞速发展,我国汽车工业方面也取得了显著成果,就2014年上半年来看,我国汽车持有量已达到1.1亿辆,就相关数据表明,我国私有汽车持有量已超越日本,世界排名第二,仅次于美国。

同时随着我国汽车数量的飞速增加,在带给人们便捷方便的同时,汽车电气故障问题也随着产生,作为直接影响汽车发动机正常运转的汽车启动系统,其质量的好坏决定了汽车电气系统的整体结构是否稳定,常见的汽车起动系统故障有汽车启动机出现空转、不转、无力,起动机齿轮异常、电磁开关出现异常响动等,本文就是通过对上述各故障进行故障分析,并结合实际情况,制定出相应的故障诊断措施和维护模式。

1 汽车起动机空转现象1.1 空转情况汽车发动机在接通电源后,汽车起动机出现空转现象,齿轮不能带动发动机运行。

1.2 故障分析汽车起动机中的单向啮合器由于搭扣不紧而造成啮合器打滑或起动机飞轮齿出现严重磨损或损坏现象;起动机电磁控制系统的电磁开关较短或起动机电磁枢纽中的辅助线圈出现短路现象或短路现象,从而导致电磁枢纽偏离原有的工作位置;起动机出现拔叉脱槽现象,致使小齿轮不能正常驱动,无法达到啮合模式。

1.3 具体排除措施产生起动机空转现象大致可分为以下两种情况,一种是启动机内部的小齿轮不能与其齿圈相结合,从而造成起动机出现空转现象,其故障主要来源于汽车起动机内部的控制中心和操作中心;另一种是汽车起动机内部的小齿轮与其齿圈结合在一起后,致使啮合器出现打滑现象而使汽车起动机空转现象的存在,其故障的主要来源于汽车起动机内部的啮合器结构。

因此,针对上述出现的故障可知,若是故障原因出现在汽车内部小齿轮不能和齿圈相结合,就机械强制模式下的汽车起动机来说,则应先仔细检查汽车传动叉行程是否合乎指定标准,若偏离指定标准,小齿轮与齿圈结合时,啮合器的主接触头就已经与主接触盘相接触从而造成汽车起动机出现空转情况。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
二、启动机运转无力

启动机运转无力,应是下列原因所致:
1.蓄电池电量不足。
2.导线连接处接触不良。
3.启动机故障,主要是直流电动机故障。
电枢绕组或磁场绕组匝间短路,使电枢电流强度和磁场强度减弱,使启动机 运转无力。
换向器污损、电刷弹簧弹力不足或电刷过度磨损,使电路中电阻值增大,电 动机的扭矩降低。轴承过紧会加大机械损失,这些故障也都会导致起动机运转无 力。
故障检修:
故障现象是打启动机时,有时启动机转动能将发动机启动;有时则不转动。 在启动机不转动时,其电磁开关有吸动的“嗒、嗒”声。
检修时,首先检查蓄电池,确认其电量充足。然后把启动机从发动机上拆下 来,解体检查。检查中发现它的四只电刷过度磨损,整流子表面有明显的烧痕。 山于电刷和整流子接触不良,造成了启动机时转时不转的故障。用车床把整流子 表面修复,再更换四只新的电刷,将启动机修复后装车试验。此时打启动机,启 动机正常驱动发动机,发动机也顺利着车。故障完全排除。
5.
.启动系统典型电路工作原理
CA1111P1K2L7型载货汽车启动系统的电路如图1所示。
熔断器盒 图1起动系统电路
5.1.1电源总开关电路
将启动钥匙开关置于ACC挡或ON挡时,电源总开关控制电路为蓄电池正级 -电源线"电源总开关电源线接线一口/红线一易熔线一起动钥匙开关一F7保 险(F4保险)一电源总开关F11接线柱(F2接线柱)一线圈一搭铁一蓄电池负极。 电源总开关触点闭合,全车电源接通。当关闭起动钥匙开关后,全车电源被切断, 起到安全和保险的作用。
启动系统典型故障
启动系统的典型机械故障诊断排除
一、启动机空转
1.故障现象与故障原因
接通启动开关后,只有启动机快速旋转而发动机曲轴不转。这种症状表明 起动机电路畅通,故障在于启动机的传动装置和飞轮齿圈等处。
2.故障诊断方法
(1)若在启动机空转的同时伴有齿轮的撞击声,则表明飞轮齿圈牙齿或启动 机小齿轮牙齿磨损严重或已损坏,致使不能正确地啮合。
7.但明显症状是在打启动机时其电磁开关吸而复放、频繁动作。
检修中,首先检查蓄电池,确认其电量充足。然后把启动机从发动机上拆下 来。从故障现象分析该电磁开关的吸拉线圈工作正常;而保持线圈工作异常。将 电磁开关从启动机上拆下来,经测试果然其保持线圈断路。取一只新的电磁开关 装在启动机上,然后把启动机装到车上试验。此时打启动机。启动机正常驱动发 动机运转,发动机也顺利着车。故障完全排除。
汽车启动系主要山启动机和启动控制电路所组成,其故障有机械方面的,也 有电器方面的。常见的故障现象有启动机不转,启动机运转无力,启动机空转而 发动机不能启动,发动机启动后启动机运转不停,驱动齿轮与飞轮齿圈不能啮合 且有异响等,下面就此逐一分析一下。
故障现象:打启动机时,有时能运转将发动机启动、有时不运转不能将发动 机启动。
换向器与电刷接触不良,电磁开关接触盘和触点接触不良,电动机激磁绕组 或电枢绕组有局部短路等。
三、发动机启动后,起动机运转不停
起动机运转不停,表明电磁开关接触盘与两个主线柱始终接触,有三种情况:
1.电磁开关接触盘与触点烧结。
I
2.传动义弹簧过软或折断,使活动铁心与接触盘无法复位。
3.起动继电器或组合继电器触点烧结,使电磁开关的两个主接线柱始终处 于接通状态。
5.启动机故障包括电磁开关故障、换向器氧化、电刷接触不良、电枢绕组 和磁场绕组断路、短路等。
电磁开关的故障主要是山于受强电流的作用,使触点氧化,造成接触不良。 电动机的故障使其内部无法形成完整的回路,因此起动机不转。
6.在启动机不运转时,电磁开关也没有“嗒、嗒”的吸合声。
检修时,首先检査蓄电池,确认其电量充足。在机舱内蓄电池右侧找到启动 机电磁开关驱动线,将其连接器脱开。从蓄电池直接引火线接通电磁开关驱动线, 此时启动机正常驱动发动机。初步判断可能是点火开关启动挡的触点有时接触不 良而引发上述故障。换装一只新的点火开关后,再打启动机,启动机完全恢复了 正常功能。故障完全排除。
2.其症状表现为毫无规律性。
检修中,首先检查蓄电池,确认其电量充足。然后把启动机从发动机上拆下 来,解体检查。在解体过程中,发现机内有尼龙碎屑,仔细观察发现其尼龙拨义 的支撑架已破裂。山于支撑架在安装孔中,不解体时虽破裂尚能维持原形,只是 有时丧失支撑功能,所以造成了上述故障。
取一新的拨义总成将启动机修复,然后装车试验。此时打启动机,启动机正 常驱动发动机运转,发动机也顺利着车。故障完全排除。
(2)启动机传动装置故障有:单向啮合器弹簧损坏;单向啮合器滚子磨损严 重;单向啮合器套管的花键槽锈蚀,这些故障会阻碍小齿轮的正常移动,造成不 能与飞轮齿圈准确啮合等。
(3)有的启动机传动装置采用一级行星齿轮减速装置,其结构紧凑,传动比 大,效率高。但使用中常会出现载荷过大而烧毁卡死。有的采用摩擦片式离合器, 若压紧弹簧损坏,花键锈蚀卡滞和摩擦离合器打滑,也会造成起动机空转。
启动系的典型电路故障诊断排除
—、启动机不转
启动机不转一般有以下儿种原因:
1.蓄电池严重亏电,电量不足导致不转。
2.导线连接处接触不良,车辆颠簸造成接头松动或接头处氧化污损。

3.启动开关损坏。
4.继电器故障。启动线路中有启动继电器或组合继电器的启动机,继电器 故障会导致起动机不转。继电器触点氧化污损,使电磁开关电路无法接通:触点 间隙过大或继电器线圈短路、断路,都使继电器触点不能闭合,电磁开关电路不 通。
三、驱动齿轮与飞轮不能啮合而发出撞击声
启动机发动时,启动机驱动齿轮与ຫໍສະໝຸດ 动机飞轮齿圈发生打齿现象的原因有:
1.驱动机齿轮轮齿或飞轮齿圈轮齿磨损过甚或损坏
2.驱动齿轮端面与端盖凸缘间的距离过小。当驱动齿轮与飞轮齿圈尚未啮合 或刚刚啮合时,电动机主电路就已接通,山于驱动齿轮在高速旋转过程中与静止 的飞轮齿圈撞击,因此会发出强烈的打齿声。
二、启动机不转
1.在启动机不能正常转动时,表现为动力下降。
检修时,首先检查蓄电池,确认其电量充足。然后把启动机从发动机上拆下 来,在拆卸过程中发现启动机的前滑动轴承已从发动机后瓢上的轴承孔中脱出。 启动机转子因前轴承损坏失去支撑,造成了转子扫膛动力下降,所以有时无力驱 动发动机运转。
取一新的铜质滑动轴承,按匸艺要求镶在发动机后瓢上的轴承孔内,再把启 动机做例行保养后装车试验。此时打启动机,启动机正常驱动发动机,发动机也 顺利着车。故障完全排除。
