B超原理

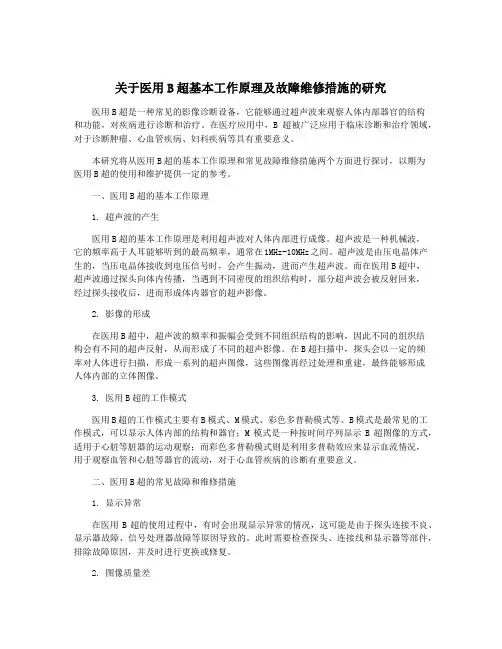

关于医用B超基本工作原理及故障维修措施的研究
关于医用B超基本工作原理及故障维修措施的研究医用B超是一种常见的影像诊断设备，它能够通过超声波来观察人体内部器官的结构和功能，对疾病进行诊断和治疗。
在医疗应用中，B超被广泛应用于临床诊断和治疗领域，对于诊断肿瘤、心血管疾病、妇科疾病等具有重要意义。
本研究将从医用B超的基本工作原理和常见故障维修措施两个方面进行探讨，以期为医用B超的使用和维护提供一定的参考。
一、医用B超的基本工作原理1. 超声波的产生医用B超的基本工作原理是利用超声波对人体内部进行成像。
超声波是一种机械波，它的频率高于人耳能够听到的最高频率，通常在1MHz-10MHz之间。
超声波是由压电晶体产生的，当压电晶体接收到电压信号时，会产生振动，进而产生超声波。
而在医用B超中，超声波通过探头向体内传播，当遇到不同密度的组织结构时，部分超声波会被反射回来，经过探头接收后，进而形成体内器官的超声影像。
2. 影像的形成在医用B超中，超声波的频率和振幅会受到不同组织结构的影响，因此不同的组织结构会有不同的超声反射，从而形成了不同的超声影像。
在B超扫描中，探头会以一定的频率对人体进行扫描，形成一系列的超声图像，这些图像再经过处理和重建，最终能够形成人体内部的立体图像。
3. 医用B超的工作模式医用B超的工作模式主要有B模式、M模式、彩色多普勒模式等。
B模式是最常见的工作模式，可以显示人体内部的结构和器官；M模式是一种按时间序列显示B超图像的方式，适用于心脏等脏器的运动观察；而彩色多普勒模式则是利用多普勒效应来显示血流情况，用于观察血管和心脏等器官的流动，对于心血管疾病的诊断有重要意义。
二、医用B超的常见故障和维修措施1. 显示异常在医用B超的使用过程中，有时会出现显示异常的情况，这可能是由于探头连接不良、显示器故障、信号处理器故障等原因导致的。
此时需要检查探头、连接线和显示器等部件，排除故障原因，并及时进行更换或修复。
2. 图像质量差对于医用B超而言，图像质量是影响诊断效果的重要因素。
b超应用的物理原理
B超应用的物理原理1. 什么是B超B超，即超声波诊断仪，是一种以声波为载体的医学设备。
它通过发射高频声波，并利用声波在不同组织中传播速度不同的特性，从而获取人体内部组织的图像信息，帮助医生进行诊断。
2. B超的物理原理B超的工作原理基于声波的传播和反射原理。
当声波传播到物体边界时，会发生反射，回到探头上，形成回波信号。
探头接收回波信号后，将其转换成电信号，并通过信号处理后形成图像。
B超的物理原理主要包括声波的发射、传播和接收。
2.1 声波的发射B超的探头通过晶体的振动来产生声波。
晶体的振动是由压电陶瓷的电压变化引起的。
当电压变化时，晶体会产生相应的振动，从而产生声波。
2.2 声波的传播声波在物体中传播时，会遇到不同组织的边界。
当声波从一个组织传播到另一个组织时，会发生折射和反射。
声波传播速度在不同组织中是不同的，这是B超成像的基础。
2.3 声波的接收当声波传播到组织边界时，会发生反射，回到探头上，形成回波信号。
探头接收回波信号后，将其转换成电信号，并通过信号处理后形成图像。
3. B超的应用B超广泛应用于医学领域，用于诊断和观察不同部位的组织结构和功能。
下面列举了几个常见的B超应用领域：• 3.1 妇科B超–用于妊娠期妇女的孕囊和胎儿观察，排除胎儿发育异常等。
–用于检查子宫内膜、卵巢等女性生殖器官的异常情况。
• 3.2 乳腺B超–用于观察乳腺的肿块、液囊等病变，帮助乳腺疾病的早期诊断。
• 3.3 腹部B超–用于观察肝脏、胆囊、胰腺、脾脏、肾脏等器官的异常情况，帮助诊断肝胆、胰腺、肾脏等疾病。
• 3.4 心脏B超–用于观察心脏的结构和功能，帮助诊断心脏病等心脏疾病。
• 3.5 神经B超–用于观察脑部和神经组织的异常情况，帮助诊断脑部疾病等。
除了上述应用领域外，B超还广泛应用于骨科、血管、肿瘤等领域的诊断。
4. B超的优势和注意事项B超具有以下优势：•无创伤：B超是一种无创伤的检查方式，不会对人体造成任何伤害。
B型超声诊断仪
B型超声诊断仪1、B型超声诊断仪工作原理：B型超声诊断仪又称灰阶超声显像仪。
它采用辉度调制（Brightness modulation），辉度英文第一个字母是B，故称为B型，简称B超。
B型超声诊断仪的工作原理与A超基本相同，所不同的是反射波不是在扫描的相应位置上以幅度形式显示，而是使扫描线在相应位置上以增辉形式显示。
反射波越强，光点越亮，这就是辉度调制。
当超声换能器移动探测时，扫描线也作相应运动，这样就可以得到换能器运动轨迹、反射波先后次序和反射光波强弱分布。
B型超声诊断仪的时基电路接在y轴，反射波信号接在显像管阴极。
2、B型超声诊断仪的结构及电路：如何实现上述探头沿水平方向的快速移动，即采用什么快速扫描方式，是B超断层成像的关键。
B超常用的扫描方式有：线性电子扫描、机械扇形扫描和电子扇形扫描方式。
这些快速扫描方式都能得到实时图像。
（1）实时成像原理：实时成像单就时间来说，是指当物体运动到某一状态的瞬间立即把它拍照下来或快速扫描显像，结果就留下物体运动到此状态的图像。
如果像放电影一样，把每一个运动状态的图像依次显示出来，则成为连续图像。
B超的实时成像是在x、y两个坐标所组成的平面内、通过x方向的快速同步扫描实现的，所以是一种二维的实时成像。
（2）线性电子扫描：将N个晶片排列在一条直线上，组成N个单位的线阵换能器，用电子开关按顺序切换，使发射的超声波束线性平移，构成了线性电子扫描波束。
线性电子扫描B超的机构是在A超的基础上发展起来的。
线阵换能器组由电子开关按一定程序控制每个换能器单元的发射和接收，并使每个换能器单元对应荧光屏上一根扫描线，每个换能器接受到的反射波信号，经过放大和处理后，加到显像管调辉，这样就在扫描线的响应位置上显出光电。
有规律的同步切换换能器单元和移动扫描线，荧光屏上就组成了一幅超声断层图像。
（3）机械扇形扫描：B超在用于心脏的断层成像时，因肺和肋骨阻碍了超声波的传播，使胸部声窗变得很小，残性扫描难以得到理想和完整的心脏断层图像，而扇形扫描所使用的换能器很小，可置于肋间声窗上处，所以心脏部位的断层图形多采用扇形扫描成像。

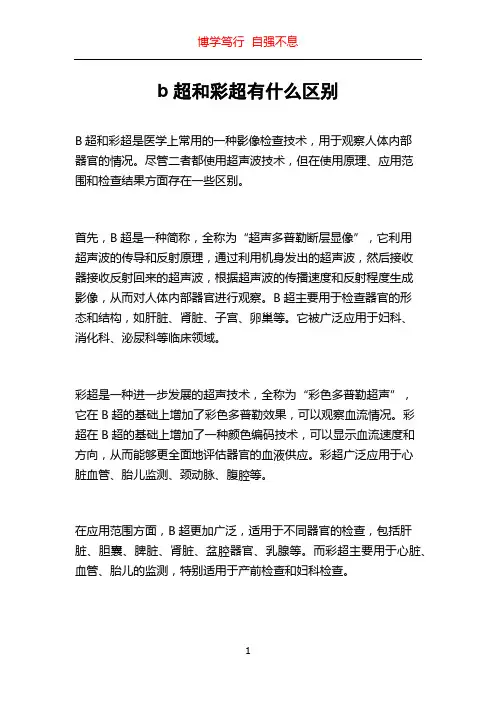

b超和彩超有什么区别
b超和彩超有什么区别B超和彩超是医学上常用的一种影像检查技术，用于观察人体内部器官的情况。
尽管二者都使用超声波技术，但在使用原理、应用范围和检查结果方面存在一些区别。
首先，B超是一种简称，全称为“超声多普勒断层显像”，它利用超声波的传导和反射原理，通过利用机身发出的超声波，然后接收器接收反射回来的超声波，根据超声波的传播速度和反射程度生成影像，从而对人体内部器官进行观察。
B超主要用于检查器官的形态和结构，如肝脏、肾脏、子宫、卵巢等。
它被广泛应用于妇科、消化科、泌尿科等临床领域。
彩超是一种进一步发展的超声技术，全称为“彩色多普勒超声”，它在B超的基础上增加了彩色多普勒效果，可以观察血流情况。
彩超在B超的基础上增加了一种颜色编码技术，可以显示血流速度和方向，从而能够更全面地评估器官的血液供应。
彩超广泛应用于心脏血管、胎儿监测、颈动脉、腹腔等。
在应用范围方面，B超更加广泛，适用于不同器官的检查，包括肝脏、胆囊、脾脏、肾脏、盆腔器官、乳腺等。
而彩超主要用于心脏、血管、胎儿的监测，特别适用于产前检查和妇科检查。
而在检查结果方面，B超主要观察器官的形态、结构和质地，可以识别异常变化如肿块、囊肿、结石等。
而彩超不仅可以观察器官的形态和结构，还可以显示器官的血液供应情况，用于评估器官的功能状态和血液灌注情况，特别是适用于评估心脏和血管疾病。
此外，B超和彩超在使用上也有一些差别。
通常情况下，B超需要患者空腹进行检查，而彩超则无空腹要求。
B超的检查时间相对较短，而彩超需要较长的时间进行检查。
在技术难度上，彩超相对于B超来说，需要更高的操作技巧，因为彩超需要准确地在血管区域扫描。
综上所述，B超和彩超是两种常用的超声检查技术，虽然都利用超声波进行影像观察，但在原理、应用范围和检查结果等方面存在一定的差异。
医生会根据需要选择合适的检查方式，以更加全面地了解患者的病情。

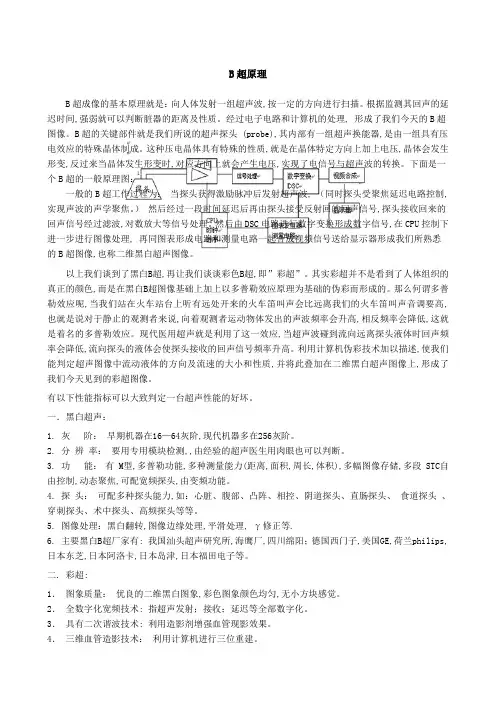

B超原理
B超原理B超成像的基本原理就是：向人体发射一组超声波,按一定的方向进行扫描。
根据监测其回声的延迟时间,强弱就可以判断脏器的距离及性质。
经过电子电路和计算机的处理, 形成了我们今天的B超图像。
B超的关键部件就是我们所说的超声探头 (probe),其内部有一组超声换能器,是由一组具有压电效应的特殊晶体制成。
这种压电晶体具有特殊的性质,就是在晶体特定方向上加上电压,晶体会发生形变,反过来当晶体发生形变时,对应方向上就会产生电压,实现了电信号与超声波的转换。
下面是一个B超的一般原理图：一般的B超工作过程为：当探头获得激励脉冲后发射超声波, （同时探头受聚焦延迟电路控制,实现声波的声学聚焦。
）然后经过一段时间延迟后再由探头接受反射回的回声信号,探头接收回来的回声信号经过滤波,对数放大等信号处理。
然后由DSC电路进行数字变换形成数字信号,在CPU控制下进一步进行图像处理, 再同图表形成电路和测量电路一起合成视频信号送给显示器形成我们所熟悉的B超图像,也称二维黑白超声图像。
以上我们谈到了黑白B超,再让我们谈谈彩色B超,即”彩超”。
其实彩超并不是看到了人体组织的真正的颜色,而是在黑白B超图像基础上加上以多普勒效应原理为基础的伪彩而形成的。
那么何谓多普勒效应呢,当我们站在火车站台上听有远处开来的火车笛叫声会比远离我们的火车笛叫声音调要高,也就是说对于静止的观测者来说,向着观测者运动物体发出的声波频率会升高,相反频率会降低,这就是着名的多普勒效应。
现代医用超声就是利用了这一效应,当超声波碰到流向远离探头液体时回声频率会降低,流向探头的液体会使探头接收的回声信号频率升高。
利用计算机伪彩技术加以描述,使我们能判定超声图像中流动液体的方向及流速的大小和性质,并将此叠加在二维黑白超声图像上,形成了我们今天见到的彩超图像。
有以下性能指标可以大致判定一台超声性能的好坏。
一．黑白超声：1. 灰阶：早期机器在16—64灰阶,现代机器多在256灰阶。
B超的基本原理与性能指标
B超的基本原理与性能指标B超（B-mode ultrasound）是一种常用的医学成像技术，被广泛应用于临床和科研领域。
它通过利用超声波来生成图像，从而观察和评估人体内部组织和器官的形态、结构和功能。
B超的基本原理是利用超声波的传播、反射和衍射现象。
超声波是在高频电信号作用下由声学换能器（探头）产生的机械振动，这种振动通过生物组织时会发生反射、散射和传播的现象。
探头上的电晕会产生向周围介质传播的超声波，当超声波进入生物体时，会部分反射和散射，另一部分继续传播到达深部组织。
当超声波与组织之间存在界面时，会产生回波。
探头接收到回波信号后，通过特定的处理和算法，将信号转化为图像。
B超可以提供二维、三维或多维图像，可以观察不同时间点下的动态变化。
相比其他成像技术，B超具有很多优势。
首先，B超无辐射，不会对人体产生任何损害。
其次，B超成本低廉，设备易于携带和操作，适用于各种临床环境。
此外，B超成像速度快，可以实时观察动态变化。
B超的性能指标主要包括以下几个方面：1.分辨率：分辨率是指B超图像中两个相邻点之间可分辨的最小距离。
分辨率越高，越能清晰显示细小结构。
分辨率受探头的频率和成像深度的影响，高频探头可以提高分辨率，但成像深度会降低。
2.灵敏度：灵敏度是指B超探头接收到的回波信号的强度。
较高的灵敏度有助于检测和显示微弱回波信号，提高图像的信噪比。
3.深度范围：深度范围指的是B超成像可以达到的最大深度。
深度范围受探头频率的影响，高频探头可以提高分辨率，但深度范围会减小。
4.速度：速度是指B超成像的实时性能，即图像刷新的速度。
成像速度越快，越能实时观察到动态变化。
5.对比度：对比度是指图像中亮度差异的程度。
较高的对比度有助于显示组织和器官的边界和结构。
6.噪声：噪声是指B超成像中不相关的信号干扰，会降低图像质量。
降低噪声可以提高对细小结构的显示能力。
7. 色彩模式：B超现在除了传统的灰度图像，还可以提供彩色或Power Doppler（能量多普勒）图像，用于观察血流动力学信息。
b超的工作原理及应用是什么
B超的工作原理及应用是什么1. B超的工作原理B超，即超声波诊断仪，是一种常见的医疗设备，通过使用超声波来产生图像并诊断人体内部组织和器官的状况。
B超的工作原理基于超声波的特性。
当电压通过晶体时，晶体会产生声波。
这些声波通过患者的体内组织传播，然后被接收回来。
接收到的声波信号经过放大和处理后，最终转换成图像。
B超技术中主要使用的超声波频率是2-18MHz。
频率越高，图像的分辨率越高，但穿透能力相对较差。
相反，低频超声波对穿透深度较好，但图像分辨率相对较低。
根据应用的需要，可以选择不同的超声波频率。
2. B超的应用B超技术在医学领域有着广泛的应用，主要用于以下方面：2.1 孕产妇保健B超在孕产妇保健方面起着重要作用。
它可以通过查看胎儿的大小、位置和发育情况来监测胎儿的健康状况。
此外，B超还可以用来检测孕妇的子宫结构、胎盘位置以及宫颈长度等信息，以确保母婴的安全和健康。
2.2 临床诊断B超在临床诊断中具有广泛应用。
它可以用于观察和评估肝脏、肾脏、膀胱、心脏等内脏器官的结构和功能。
通过B超检查，医生可以发现异常情况，如肿瘤、结石以及囊肿等，并进行进一步的诊断和治疗。
2.3 心血管疾病诊断B超在心血管疾病诊断中得到广泛应用。
它可以检查心脏的结构和功能，如心腔大小、心脏收缩能力等。
通过B超图像，医生可以诊断心血管疾病，如心肌梗死、心律失常以及心脏瓣膜病等，并制定相应的治疗方案。
2.4 乳腺疾病诊断B超在乳腺疾病诊断中也起着重要作用。
它可以检查乳腺的结构和发育情况，观察乳腺中是否存在肿块、囊肿等异常情况，以及评估乳腺纤维增生、乳腺炎等疾病的程度。
2.5 无创手术B超在无创手术中也有广泛应用。
例如，在肝脏病变治疗中，医生可以使用B 超来准确定位病变，并将药物直接注射到病变部位，以起到治疗作用。
这种无创手术方式可以减少患者痛苦和恢复期，同时提高手术的安全性。
3. 总结B超作为一种非侵入性的诊断工具，通过使用超声波来观察和评估人体内部组织和器官的状况。
b超探头工作原理
b超探头工作原理b超探头是一种常用于医疗领域的设备，通过超声波探测技术来获取人体内部器官的影像信息。
其工作原理主要包括超声波的发射和接收两个过程。
超声波的发射是b超探头工作的第一步。
b超探头内部有一个或多个发射晶体，当外部施加高频交流电压时，这些晶体会发生压电效应，产生超声波。
超声波是一种机械波，其频率通常在1-20MHz之间。
发射晶体的数量和排列方式不同，可以实现不同的扫描方式，如线性扫描、凸面扫描等。
超声波发射后，会在人体组织中传播并发生多次反射。
当超声波遇到不同组织或器官的界面时，会发生声阻抗不连续的现象，部分超声波会被反射回来。
b超探头内部的接收晶体会接收到这些反射波，并将其转化为电信号。
接收到的电信号会经过放大和滤波等处理后，送入图像处理系统进行进一步处理。
图像处理系统根据接收到的信号强度和时间信息，可以计算出声波从发射到反射的时间间隔，并根据声速和时间间隔来计算反射点的距离。
通过这种方式，b超探头可以得到人体内部器官的二维或三维影像。
b超探头工作的原理基于声学和电学的相互转换。
超声波的传播速度和介质的声阻抗有关，不同组织和器官的声阻抗差异较大，因此超声波在其界面上发生反射的现象比较明显。
b超探头通过接收到的反射波来获取这些界面的位置信息，从而形成图像。
需要注意的是，b超探头的工作原理并不是通过X射线或其他电离辐射来获得影像，因此相比于其他医学成像技术，如CT扫描或X线摄影，其辐射剂量相对较低，更加安全。
同时，b超探头对于软组织的分辨率较高，可以清晰地显示内脏器官的结构和血流情况，因此在妇产科、心脏病学、肝脏病学等领域有着广泛的应用。
总结起来，b超探头的工作原理是通过发射超声波并接收其反射波来获取人体内部器官的影像信息。
这种工作原理基于声学和电学的相互转换，通过计算反射点的距离来构建图像。
b超探头具有辐射剂量低、分辨率高等优点，在医学诊断和监测中起着重要的作用。
b超的诊断原理及临床应用
B超的诊断原理及临床应用诊断原理B超（B-mode ultrasonography）是一种使用超声波技术进行成像的诊断方法，其原理基于声音的传播和反射。
超声波在组织中传播时会遇到不同的组织界面，产生部分反射和散射。
B超利用接收到的回波信号进行处理和解析，生成可视化的图像，从而对人体内部组织的变化进行诊断。
B超的工作原理是利用超声波在组织内传播的特性进行成像。
当超声波束穿过组织时，其中一部分能被组织反射回来。
回波经过接收器后被转换为电信号，并被转化为图像显示出来。
临床应用B超作为一种无创、无辐射的检查方式，广泛应用于临床医学各个领域。
以下列举了一些常见的临床应用。
1.妇科–子宫和卵巢检查：通过B超可以观察子宫和卵巢的大小、形态、结构以及排卵情况。
可以帮助诊断卵巢囊肿、子宫肌瘤、子宫内膜息肉等疾病。
–子宫内膜厚度监测：B超可以测量子宫内膜的厚度，用于评估妇女的生殖能力和排除子宫内膜病变。
–妊娠检查：B超可以检查胎儿的发育情况、胎盘位置和腹部器官的异常。
2.肝脏–肝脏疾病诊断：B超可以帮助检查肝脏体积、形态和结构的异常，如肝硬化、肿瘤、脂肪肝等。
–引导肝脏穿刺：B超可以引导肝脏穿刺，进行肝脏活检或其他治疗操作，提高操作的准确性和安全性。
3.心脏–心脏结构与功能评估：B超可以观测心脏各个腔室的大小、形态和运动情况，评估心脏的收缩和舒张功能。
–心脏瓣膜疾病诊断：B超可以观察心脏瓣膜的形态、活动和异常，如瓣膜狭窄、反流等。
4.泌尿系统–肾脏检查：B超可以观察肾脏的大小、形态、结构和血流情况，帮助诊断肾脏疾病如结石、肿瘤、囊肿等。
–膀胱检查：B超可以检查膀胱内的结石、肿瘤、膀胱壁厚度等。
5.乳腺–乳腺肿块检查：B超可以检测乳房中肿块的位置、大小、形态和血流情况，帮助鉴别良性与恶性肿块。
除了上述临床应用外，B超还可应用于甲状腺检查、淋巴结检查、血管超声等。
随着B超技术的不断发展，其在临床上的应用也将继续扩大。
总结B超作为一种无创、无辐射的成像技术，具有广泛的临床应用价值。
b超探头工作原理
b超探头工作原理一、引言b超探头是医学诊断中非常常见的一种检测设备，通过它可以观察到人体内部的器官结构和病变情况。
那么，b超探头是如何工作的呢？二、b超探头的构成b超探头通常由多个部分组成，包括发射器、接收器和探头外壳等。
其中，发射器和接收器是b超探头的核心组件。
三、发射器的工作原理发射器是b超探头中的一个重要组成部分，它主要负责发射超声波信号。
当医生操作b超设备时，发射器会发出一系列高频的超声波脉冲。
这些超声波脉冲会经过人体组织的传导和反射，最终形成一个被称为回波的信号。
四、接收器的工作原理接收器是b超探头中的另一个关键组件，它用于接收回波信号。
当发射器发出超声波脉冲后，回波信号会被接收器接收并转化成电信号。
接收器会将这些电信号放大并传送给后续的信号处理单元。
五、回波信号的处理回波信号一般会经过一系列的信号处理步骤，以便得到更准确的图像。
这些处理步骤包括滤波、放大和时序等。
滤波可以去除一些噪音信号，使图像更加清晰；放大可以增加信号的强度，提高图像的分辨率；时序可以确保信号的同步性，使图像更加准确。
六、探头的作用探头是b超设备中与人体直接接触的部分，它的作用是将发射器和接收器的信号传送到人体组织并接收回波信号。
探头通常由一层特殊的材料制成，这种材料能够对超声波信号起到传导和反射的作用。
七、b超图像的生成通过以上的工作原理，b超设备可以得到一系列回波信号。
这些回波信号会经过信号处理步骤后，最终形成一幅具有结构信息的b超图像。
医生可以通过观察这些图像来判断人体器官的异常情况。
八、b超探头的优势相比其他医学影像技术，b超探头具有以下几个优势：1. 安全性高：b超检查不需要使用任何放射性物质，对人体无辐射损伤。
2. 非侵入性：b超检查可以通过探头直接对人体进行观察，不需要进行手术或穿刺。
3. 实时性强：b超检查可以实时获取图像，医生可以在检查过程中观察到器官的动态变化。
4. 成本较低：相比核磁共振等高端影像技术，b超设备的价格相对较低，使用成本更低廉。
B超原理简介
B超原理简介B超检查被人们所熟知，但是大家知道B超原理简介吗?下面由店铺为大家整理的关于B超原理的内容，希望大家喜欢!什么是超声波大家知道人耳能听到的声音频率为20Hz----20KHz,低于20Hz的声波为次声波,人耳是听不到的,高于20KHz的声波为超声波,人耳也是听不见的。
超声波之所以被广泛用于医疗领域是因为他有许多奇妙的特点1.由于超声波频率高、波长短,他可以像光那样沿直线传播,使得我们有可能向某已确定方向上发射超声波,2.声波是纵波,可以顺利地在人体组织里传播。
3. 超声波遇到不同的介质交接面时会产生反射波,这些特点构成了今天超声仪器在医学领域广泛应用的基础。
B超原理简介B超成像的基本原理就是：向人体发射一组超声波,按一定的方向进行扫描。
根据监测其回声的延迟时间,强弱就可以判断脏器的距离及性质。
经过电子电路和计算机的处理, 形成了我们今天的B超图像。
B 超的关键部件就是我们所说的超声探头(probe),其内部有一组超声换能器,是由一组具有压电效应的特殊晶体制成。
这种压电晶体具有特殊的性质,就是在晶体特定方向上加上电压,晶体会发生形变,反过来当晶体发生形变时,对应方向上就会产生电压,实现了电信号与超声波的转换。
一般的B超工作过程为：当探头获得激励脉冲后发射超声波, (同时探头受聚焦延迟电路控制,实现声波的声学聚焦。
) 然后经过一段时间延迟后再由探头接受反射回的回声信号,探头接收回来的回声信号经过滤波,对数放大等信号处理。
然后由DSC电路进行数字变换形成数字信号,在CPU控制下进一步进行图像处理, 再同图表形成电路和测量电路一起合成视频信号送给显示器形成我们所熟悉的B超图像,也称二维黑白超声图像。
以上我们谈到了黑白B超,再让我们谈谈彩色B超,即”彩超”。
其实彩超并不是看到了人体组织的真正的颜色,而是在黑白B超图像基础上加上以多普勒效应原理为基础的伪彩而形成的。
那么何谓多普勒效应呢,当我们站在火车站台上听有远处开来的火车笛叫声会比远离我们的火车笛叫声音调要高,也就是说对于静止的观测者来说,向着观测者运动物体发出的声波频率会升高,相反频率会降低,这就是著名的多普勒效应。
b超机的工作原理及应用
B超机的工作原理及应用1. B超机的基本介绍B超机（B-mode ultrasonography）是一种基于超声波的医学诊断设备，广泛应用于临床医学领域。
它通过发送高频超声波波束到人体组织中，然后接收并分析被组织反射的超声波信号，生成一系列图像，用于医生进行诊断。
2. B超机的工作原理B超机的工作原理基于声音的反射与传播特性。
当超声波穿过不同组织之间的边界时，会发生声学阻抗不连续现象，部分声波被反射回来。
B超机通过检测反射回来的声波，利用声学原理计算出声波传播路径及时间，最终生成图像。
B超机的工作原理主要涉及以下几个方面： - 超声发射器：B超机中的超声发射器负责产生高频声波波束。
一般情况下，超声发射器采用压电晶体材料，当施加电压时，晶体振动产生超声波。
- 超声探头：B超机中的超声探头负责将声波从人体传入机器。
超声探头包括超声发射器和超声接收器，在发射功能和接收功能之间进行切换，以实现声波的发送和接收。
- 声波传播与反射：超声波会以一定的速度在人体组织中传播，并在组织的边界处发生声学阻抗不连续，导致部分声波反射回来。
这些反射的声波包含了组织的信息。
- 超声接收器：B超机中的超声接收器负责接收反射回来的声波，并将其转化为电信号。
接收器将接收到的信号传送给信号处理单元进行处理。
- 信号处理与图像生成：B超机中的信号处理单元会对接收到的声波信号进行放大、滤波、增强等处理，然后将处理后的信号转化为图像。
最常见的是二维图像，还有三维图像和彩色图像等。
3. B超机的应用B超机广泛用于医学诊断领域，包括但不限于以下方面：3.1 妇科检查B超机在妇科领域的应用非常广泛。
通过B超机，医生可以观察女性盆腔内脏器官的形态、大小和位置，诊断包括卵巢、子宫、输卵管等在内的各种疾病，如肿瘤、囊肿、妊娠等。
3.2 肝脏检查B超机可以用于肝脏的检查，如评估肝脏大小、形态、结构和血流情况。
通过B超机检查，医生可以发现肝脏肿瘤、肝硬化、肝囊肿等疾病，帮助医生做出正确的诊断和治疗方案。
b超的工作原理及应用
B超的工作原理及应用1. B超的工作原理B超，全称为超声波断层成像（B-mode），是一种常用于医学影像诊断的技术。
它通过利用超声波在人体组织中的传播和反射特性，产生图像信息。
B超的工作原理可以简单概括为以下几个步骤：1.1 发射超声波B超仪器通过探头发射超声波信号，这些声波信号在人体组织中传播。
1.2 接收回波信号超声波在人体组织中传播时，会遇到组织界面的反射和散射。
当超声波与组织之间的界面有反射时，探头会接收到回波信号。
1.3 信号处理接收到的回波信号经过放大、滤波等信号处理过程，去除背景噪声，增强有效信号。
1.4 生成图像处理后的信号转化为图像，通过像素点的亮度和灰度值展示出人体组织的形状、结构和位置。
2. B超的应用B超技术在医学领域有广泛的应用，下面列举了几个常见的应用领域：2.1 产科检查B超在孕产妇的产前检查中常被用来检查胎儿的发育情况、位置和胎盘的情况。
通过B超检查，医生可以了解胎儿的大小、器官发育和胎心等指标。
2.2 肝脏检查B超可以用来评估肝脏的大小、形状、结构和血流情况，常被用于检测肝硬化、脂肪肝、肝囊肿等疾病。
此外，B超还可以检查肝脏的血流动力学参数，如门脉血流速度和阻力指数。
2.3 心脏检查B超在心脏疾病的诊断和评估中起到关键作用。
它可以检查心脏的结构、功能和血流情况，如心脏壁运动、心腔大小和瓣膜功能等。
通过B超检查，医生可以判断心脏病变的类型和程度，并制定相应的治疗方案。
2.4 妇科检查在妇科领域，B超可以帮助医生评估妇女生殖器官的结构和功能。
它可以检查子宫、卵巢、输卵管等器官的大小、形态和位置，并帮助诊断各种妇科疾病，如卵巢肿瘤、子宫肌瘤等。
2.5 神经外科检查B超在神经外科检查中也有一定的应用。
它可以用来评估颅内肿瘤的性质、位置和大小，为手术治疗提供重要的参考依据。
此外，B超还可以用于神经导航和监测手术过程中的结构和血流变化。
3. 小结B超作为一种无创非放射性检查技术，已经成为医学影像诊断中不可或缺的工具之一。
多普勒胎心和b超的原理
多普勒胎心和b超的原理
多普勒胎心监护仪和B超（超声波）是两种常用的技术手段，用于监测和观察胎儿的情况。
它们的原理如下：
1. 多普勒胎心监护仪原理：
多普勒胎心监护仪通过使用超声波技术，可以非侵入性地测量和监控胎儿心跳。
它基于多普勒效应，即声波在运动物体上发生频率变化的现象。
多普勒胎心监护仪发出超声波信号，当这些信号经过胎儿心脏时，会发生频率变化。
监护仪接收回传的信号，并根据频率变化计算出胎儿的心率。
通过这种方式，医生或护士可以实时监测胎儿的心跳情况。
2. B超（超声波）原理：
B超是一种利用超声波原理进行成像的技术，常用于检查妇科、胎儿和其他部位的病变情况。
B超设备通过向人体内部发射超声波，并记录超声波回波的时间和位置，从而生成图像。
B超的原理是基于声波在组织中的传播、反射和衰减。
当超声波穿过身体组织时，它们会与不同类型的组织产生不同程度的反射。
回波信号被接收器捕捉到并转换成电信号，然后通过计算机对这些信号进行处理和分析，生成图像显示。
通过B超技术，医生可以观察到胎儿的器官、组织和血流情况。
同时，医生还可以使用B超探测工具对胎儿进行测量，以确定其大小、位置和发育情况。
这
些信息对于评估胎儿的健康状态和检查可能存在的异常情况非常有帮助。
b超是什么原理
b超是什么原理
B超是超声波成像技术，即利用超声波的特性来进行医学成像。
具体原理如下：
1. 发送超声波：B超仪器通过超声传感器发送一束高频超声波，超声波从传感器发射出去，通过人体组织。
2. 超声波的传播与反射：超声波在人体组织中传播时，会与组织的界面产生反射。
不同组织的声阻抗不同，当超声波遇到不同组织之间的界面时，部分能量会反射回来。
3. 接收回波：超声波传感器可以感应到反射回来的波，并转化为电信号。
4. 信号处理：超声波设备会对接收到的电信号进行处理。
处理包括放大、滤波等过程，以便更好地显示图像细节。
5. 形成图像：处理后的信号将被转化为图像，通过电视显示器或屏幕上显示出来。
B超图像是在人体组织内反射回的超声波
信息的基础上生成的。
B超通过分析超声波在组织内的反射特征，可以获取到人体内
部器官的结构信息，从而帮助医生进行疾病诊断和监测。
b超成像的基本原理
1.B超成像的基本原理？
答：B超成像的原理是向人体发射一组超声波，按一定的方向进行扫描。
根据监测其回声的延迟时间，强弱就可以判断脏器的距离及性质。
经过电子电路和计算机的处理，形成了我们今天的B超图像。
一般的B超工作过程是当探头获得激励脉冲后发射超声波，（同时探头受聚焦延迟电路控制,实现声波的声学聚焦），然后经过一段时间延迟后再由探头接受反射回的回声信号，探头接收回来的回声信号经过滤波，对数放大等信号处理后由DSC电路进行数字变换形成数字信号，在CPU控制下进一步进行图像处理，再同图表形成电路和测量电路一起合成视频信号送给显示器形成我们所熟悉的B超图像,也称二维黑白超声图像。
B超原理和多普勒效应
超声诊断仪类型医用超声诊断仪是将声纳原理、雷达技术、电了•技术三者相结合而研制生产的设备，主要应用在临床诊断中，其基本原理是将•束高频超声脉冲发射到生物体内，再接收来自生物体内各组织之间界面处反射的回波，经放人、处理、显示，可观察内脏器官的形状、人小、及各器官的相互位置、器官的活动以及器官内的异物等，从而判断器官的是否正常。
随着科学技术的发展，越来越多的高新技术应用于这种设备的研究制造中，因此，超声诊断仪的发展也由起初的•维超声扫描及其显示方式发展为二维甚至三维的超声扫描和显示方式，人人增加了回波信息量，使生物体内的病灶清晰、易辨，在临床上被越来越广泛地应用在各科门诊的诊断检查方法中，成为与X-CT、同位素扫描、核磯共振并列的四人医学成像技术之-o其中超声成象因为具有以下三个特点：①超声波为非电离辐射，在诊断用功率范圉内对人体无伤害，可经常性地反复使用；②超声波对软组织的鉴别力较高,在对软组织疾患诊断时具有优势；③超声成象仪器使用方便、价格便宜，使得医学超声成象具有强人的生命力和发展前途,是其他成象技术所无法替代的现代技术。
超声波在医学方而，除了用于治疗和手术外，主要是用于临床诊断。
在诊断学方面，现有的医学超声技术可以分为两大类：即基于回波扫描技术和基于多谱初频移原理的超声诊断技术。
基于回波技术的超声诊断技术的基本原理是利用超声波在组织界而处产生的反射回波形成的图象或信号来诊断疾病。
这种技术主要用于解剖学范畴的检测和诊断，目的是了解器官的形态学和组织方面的状况与变化，比如检测体内异物和肿瘤，检查器官的形状及人小变化等等。
回波扫描诊断技术•般按显示回波的方式分为如下五类型：Q）A型：即将回波以波形的形式显示出来，其纵坐标为回波幅度，用以农示回波的强弱：横坐标为回波接收的时间，该时间与产生回波的组织界而和关。
②B型：即将回波信号用点的形式显示在显示器上，光点的灰度与回波强弱成正比，为辉度调制型。
当探头上的传感器阵元以不同方式移动扫査时，可以形成二维图象。
医疗b.超电路原理
医疗b.超电路原理
B型超声诊断仪（简称B超）是在A超基础上发展起来的，其工作原理与A超基本相同，也是利用脉冲回波成像技术。
所不同的是B超将A超的幅度调制显示改为亮度调制显示，并在时基深度扫描时加在显示器垂直方向上，使声束扫查受检体的过程与在显示器水平方向上的位移扫描相对应。
此外，B超还将A超的模拟信号进行数字化处理，形成数字信号，再由数字电路进行各种处理，最后形成我们所熟悉的B超图像。
B超电路原理可以分为以下几个步骤：
1. 发射电路产生高频脉冲信号，经探头向人体发射，形成超声波。
2. 超声波遇到人体不同组织后反射回来，又被探头接收，转换成电信号。
3. 电信号经过回波信号处理电路处理后变成数字信号，再由数字电路进行各种处理。
4. 数字信号经过时基电路和DSC（数字扫描变换）电路后，最终在显示器上以B型超声图像的形式显示出来。
总的来说，B型超声诊断仪电路原理是一个复杂的过程，需要多个步骤和技术的配合才能实现高质量的超声图像。
b超成像原理范文
b超成像原理范文B超（B-mode Ultrasound）是一种利用超声波成像的医学技术，通过探头将超声波传输到身体内部，然后接收返回的超声信号并生成图像。
B超成像原理是基于声波在不同介质中传播速度的差异以及声波在组织内的反射、散射和透射等现象。
B超成像原理可以分为超声波的产生、传播和接收三个过程。
首先，超声波产生过程。
在B超成像中，通常使用的是压电晶体转换器。
当施加于压电晶体上的电场发生变化时，晶体会回应该信号并生成超声波。
这种压电晶体由于其优良的特性，能够将电能转换成机械振动。
然后，超声波的传播过程。
产生的超声波从探头中向体内辐射，并在体内组织中传播。
声波在不同介质中的传播速度不同，而这种速度差异是形成B超图像的基础。
当声波穿过体内组织时，会遇到不同密度、不同组织类型的界面。
由于声波在界面处的反射和散射，部分声波将返回探头。
最后，超声波的接收过程。
当返回的超声信号到达探头时，晶体重新被激励产生相应的电压。
这些接收到的电信号被转换为数字信号，并用于生成B超图像。
B超图像的亮度代表声波信号的反射强度，不同的颜色或灰度值表示不同组织类型或密度。
通过分析和处理这些信号，可以产生清晰的B超图像。
B超成像原理的关键在于超声波在组织中的传播特性以及不同组织之间的反射、散射和透射。
声波在体内传播时，会遇到不同的组织结构，如肌肉、骨骼、器官等。
由于不同组织对声波的吸收和反射程度不同，声波在不同组织间以及组织内的传播速度也不同。
这些速度和反射信息被接收和处理后，可以生成具有不同特征的B超图像。
B超成像原理的优势在于其无创、实时的特点，可以显示出组织的形态、结构和功能等信息。
它在临床上广泛应用于妇产科、泌尿科、消化内科等领域，用于检查胎儿发育、器官结构、病变，诊断疾病等。
总之，B超成像原理是基于声波在组织中的传播和反射等现象。
通过超声波的产生、传播和接收过程，可以获得体内组织的声波反射和散射信息，并生成具有不同特征的B超图像，从而为医生提供了更多的临床诊断依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B超原理
B超成像的基本原理就是：向人体发射一组超声波,按一定的方向进行扫描。
根据监测其回声的延迟时间,强弱就可以判断脏器的距离及性质。
经过电子电路和计算机的处理, 形成了我们今天的B超图像。
B超的关键部件就是我们所说的超声探头(probe),其内部有一组超声换能器,是由一组具有压电效应的特殊晶体制成。
这种压电晶体具有特殊的性质,就是在晶体特定方向上加上电压,晶体会发生形变,反过来当晶体发生形变时,对应方向上就会产生电压,实现了电信号与超声波的转换。
下面是一个B超的一般原理图：
一般的B超工作过程为：当探头获得激励脉冲后发射超声波, （同时探头受聚焦延迟电路控制,实现声波的声学聚焦。
）然后经过一段时间延迟后再由探头接受反射回的回声信号,探头接收回来的回声信号经过滤波,对数放大等信号处理。
然后由DSC电路进行数字变换形成数字信号,在CPU控制下进一步进行图像处理, 再同图表形成电路和测量电路一起合成视频信号送给显示器形成我们所熟悉的B超图像,也称二维黑白超声图像。
以上我们谈到了黑白B超,再让我们谈谈彩色B超,即”彩超”。
其实彩超并不是看到了人体组织的真正的颜色,而是在黑白B超图像基础上加上以多普勒效应原理为基础的伪彩而形成的。
那么何谓多普勒效应呢,当我们站在火车站台上听有远处开来的火车笛叫声会比远离我们的火车笛叫声音调要高,也就是说对于静止的观测者来说,向着观测者运动物体发出的声波频率会升高,相反频率会降低,这就是著名的多普勒效应。
现代医用超声就是利用了这一效应,当超声波碰到流向远离探头液体时回声频率会降低,流向探头的液体会使探头接收的回声信号频率升高。
利用计算机伪彩技术加以描述,使我们能判定超声图像中流动液体的方向及流速的大小和性质,并将此叠加在二维黑白超声图像上,形成了我们今天见到的彩超图像。
有以下性能指标可以大致判定一台超声性能的好坏。
一．黑白超声：
1. 灰阶：早期机器在16—64灰阶,现代机器多在256灰阶。
2. 分辨率：要用专用模块检测,,由经验的超声医生用肉眼也可以判断。
3. 功能：有M型,多普勒功能,多种测量能力(距离,面积,周长,体积),多幅图像存储,多段STC自由控制,动态聚焦,可配宽频探头,由变频功能。
4. 探头：可配多种探头能力,如：心脏、腹部、凸阵、相控、阴道探头、直肠探头、食道探头、穿刺探头、术中探头、高频探头等等。
5. 图像处理：黑白翻转,图像边缘处理,平滑处理, γ修正等.
6. 主要黑白B超厂家有: 我国汕头超声研究所,海鹰厂,四川绵阳；德国西门子,美国GE,荷兰philips,日本东芝,日本阿洛卡,日本岛津,日本福田电子等。
二. 彩超:
1．图象质量：优良的二维黑白图象,彩色图象颜色均匀,无小方块感觉。
2．全数字化宽频技术: 指超声发射；接收；延迟等全部数字化。
3．具有二次谐波技术: 利用造影剂增强血管现影效果。
4．三维血管造影技术：利用计算机进行三位重建。
5. 丰富的计算功能: 产科软件包(BPD,CRL,FL,HC,AC,GS,CI,APD, BD.) 心脏软件包. 泌尿软件包。
主要生产厂家:我国的深圳安科公司,沈阳东大阿尔派,德国西门子,美国HP,GE,ATL,百胜,阿克松,日本东芝,阿洛卡,韩国麦迪逊等。
最后我们探讨一下B超领域的新技术：
1．超声内窥镜：这是B超技术与内窥镜技术的结合,通俗地讲就是制作一条细长的B超探头借助现代内窥镜技术进行内脏超近距离B超检查,可以更加细致地观察。
目前有经食道心脏超声,经胃/十二指肠内窥镜超声,腹腔镜超声等。
2．超声CT ：在二维超声图象上移动超声焦点,对局部脏器进行放大,实施细微观察。
它的应用局限性是所观察器官与周围器官解剖位置不清析。
此技术由西门子公司率先开发。
3．三维超声：用专用探头对脏器进行容积式扫描,然后利用计算机进行三位重建,获得三维图象。
4．四维超声：实际上此种技术是在三维超声基础上加上时间参数,形成三维立体电影回放图象。
5.血管内超声：有一种直径只有几个毫米的特制超声探头,利用介入技术将探头插入血管内,对血管内情况进行仔细观察,为介入治疗提供可靠的依据。
6．手提式彩色超声：随着现代电子技术的发展,使彩超这种复杂的电子仪器小型化了,在保证主要功能的前提下出现了手提式彩超。
这种彩超主要应用于术中或集诊急救,另外在军队野外作战也广范用途。
康泰医学系统有限公司超声组整理。
