第八章 渠系建筑物设计(渡槽)
渡槽设计

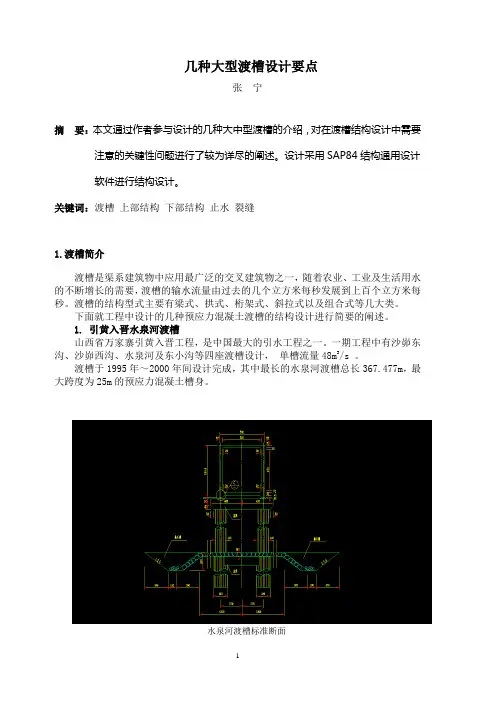

几种大型渡槽设计要点张宁摘要：本文通过作者参与设计的几种大中型渡槽的介绍，对在渡槽结构设计中需要注意的关键性问题进行了较为详尽的阐述。
设计采用SAP84结构通用设计软件进行结构设计。
关键词：渡槽上部结构下部结构止水裂缝1.渡槽简介渡槽是渠系建筑物中应用最广泛的交叉建筑物之一，随着农业、工业及生活用水的不断增长的需要，渡槽的输水流量由过去的几个立方米每秒发展到上百个立方米每秒。
渡槽的结构型式主要有梁式、拱式、桁架式、斜拉式以及组合式等几大类。
下面就工程中设计的几种预应力混凝土渡槽的结构设计进行简要的阐述。
1. 引黄入晋水泉河渡槽山西省万家寨引黄入晋工程，是中国最大的引水工程之一。
一期工程中有沙峁东沟、沙峁西沟、水泉河及东小沟等四座渡槽设计，单槽流量48m3/s 。
渡槽于1995年～2000年间设计完成，其中最长的水泉河渡槽总长367.477m，最大跨度为25m的预应力混凝土槽身。
水泉河渡槽标准断面2.东深供水渡槽东深供水工程，全称东江——深圳供水工程，跨越中国广东省东莞市和深圳市境内，水源取自东江，是为香港供水的大型调水工程。
东深供水线中的输水渡槽主要有旗岭渡槽和樟洋渡槽。
渡槽设计流量达90m3/s。
，于2000年～2003年间设计完成。
东深供水渡槽3.银川市唐徕渠跨北塔湖大型渡槽唐徠渠跨北塔湖渡槽工程位于宁夏回族自治区银川市唐徕渠K75+500桩号处，是唐徕渠跨北塔湖景观河道的永久水工输水建筑物，计流量80m3/s，加大流量90m3/s。
由于渡槽流量较大，且渡槽处连通河的旅游通航及景观的需要，渡槽选择3跨简支双向预应力双矩形并联槽结构，单跨长度为21m。
横向过水面净宽为2x7.5m。
每跨墙身纵向2道侧墙和1道中墙为主受力结构，边墙腹板厚度为40cm，并在外侧设有肋板，中墙腹板厚度为45cm，中墙和边墙设1860级钢绞线作为渡槽纵向预应力筋。
为加快施工进度，渡槽边墙和中墙设计为预制吊装构件，吊装就位后再与底板和拉杆现浇成整体。
河海大学《水工建筑物》第八章 渡槽
• ②温度、砼收缩、徐变 温度变化荷载(对拱结构渡槽)，取决于封拱温度及可能出现 的高温与低温(同拱坝部分)
• •
2、荷载组合 ①基本组合(设计条件)：
(1)经常作用荷载 (2)运行期不定期作用荷载
•
②特殊组合(校核条件)：
用荷载 (1)经常作用荷载＋偶然作 (2)施工、检修
• ①原理：沿槽长方向取1.0m作为计算分析对象(图10–8)，同时， 考虑两截面上的剪力差值 • △Q＝Q1－Q2，然后按框架结构求解其横向内力。 • ②基本荷载：水重，自重(1米槽长) • 注：△Q在截面沿高度上呈抛物线形分布，方向向上，绝大 部分分布在两侧墙截面上。 • ③计算简图： • a) 不带拉杆：简化为矩形开口框架 图8–8中去掉顶端水平链 杆；
应用反对称性，取一半计算；计算简图8–19(b)，(c)。
• • • • • • • • •
(3)计算方法和内容 方法：a) 结构力学“无切力分配法”(力矩分配)； b) 杆系有限元法； 内容： a) 内力计算； b) 配筋； c) 立柱纵向弯曲稳定(按压杆稳定法)校核； d) 施工吊装校核。 三、基础结构(学生自学)
• 8.1.3 梁式渡槽 • 一、槽身结构 • (一)槽身结构布置与构造 • 1、槽身纵向支承形式和跨度 • 梁式渡槽的槽身是搁置槽墩或槽架上的，它既起着输水作用又起着 纵梁的作用。为了适应温度变化及地基的不均匀沉陷等原因而引起的变 形，须用横向变形缝将槽身分为独立工作的若干节。变形缝之间的每一 节槽身，沿纵向一般是两个支点。 • 按支点的位置分： • (1)简支梁式：
• 3、进出口高程的确定 • 当设计确定i，b，h计算设计流量Q设相应的H，Z2各值后，依 图10–2求出槽身起止点高程▽1，▽2进一步计算进口槽底抬高y1， 出口渠底降低y2，一般y1，y2均为正值
渠系建筑物
洪水标准
《灌溉与排水渠系建筑物设计规范》SL482-2011
渠2确定。其校核 洪水标准应视建筑物的具体情况和需要研究决定。
表2 渠系建筑物设计洪水标准
建筑物级别
1
2
3
45
设计防洪标准
（重现期，a） 100 50
30
20 10
渠系建筑物
u潮汐河口处渠系建筑物设计洪水标准，根据其级别 应按表3确定。
此外，还有跨渠交通建筑物（农桥）、排洪 建筑物（溢流侧堰等）和用于量水的量水建筑物 （量水堰等）。
渠系建筑物的级别划分和洪水标准
《灌溉与排水工程设计规范》 GB50288—99 《灌溉与排水渠系建筑物设计规范》SL482-2011
渠系建筑物
u渠系建筑物的级别，应参照GB50288—99渠道级别划 分标准，按表1确定，且不应低于其所在渠道的工程
级别。
表1 渠系建筑物分级指标
渠系建筑 物级别
1
2
3
4
5
设计流量 （m3/s）
＞300
300～100 100～20 20～5 ＜5
渠系建筑物
u 与铁路或公路交叉布置的渠系建筑物，其级 别不应低于该铁路或公路的工程级别。
u 在堤防上修建的渠系建筑物，其级别不应低 于所在堤防工程的级别。
u 与其他水利水电工程建筑物合建的渠系建筑 物，其工程级别应按合建中各个建筑物的最 高级别确定。
渠系建筑物
水 渠首
干
源
支
农
渠 渠
毛渠
干
渠
斗渠 农 渠
农 沟
退水闸
毛沟
斗沟
支 沟
容
泄
沟
排水闸 区
渠系建筑物
第八章 渠系建筑物
枢纽组成：导流堤、泄水冲沙闸、进水闸。
2019/10/10
15
8.1 渠道与渠首工程
二、无坝渠首枢纽 （三）引水渠式取水枢纽 适用条件：为防止河岸冲刷变形影响时采用。 枢纽组成：引水渠、拦沙坎、冲沙闸、进水闸。 （四）多首制取水枢纽 多首制取水枢纽适用于不稳定的多泥沙河流上， 尤其是山麓性河流。
2019/10/10
20
2019/10/10
21
三、有坝渠首枢纽 （三）人工弯道式取水枢纽
2019/10/10
22
三、有坝渠首枢纽 （四）底栏栅式取水枢纽
2019/10/10
23
三、有坝渠首枢纽 （四）底栏栅式取水枢纽
2019/10/10
24
三、有坝渠首枢纽 （四）底栏栅式取水枢纽
2019/10/10
2019/10/10
42
2019/10/10
43
2019/10/10
44
2019/10/10
45
2019/10/10
46
8.4 倒虹吸管
三、倒虹吸管的布置要求 （1）高差不大时可从渠道、河流或公路的底部穿过； 当渠道穿过较深的洪沟时，可以沿岸坡设，在满水沟 槽段采用建桥成支墩渡管得方式，或直接埋设于沟底。
有梁式、拱式、桁架式、组合式及悬吊或斜拉式
（4）按槽身断面形状分：矩形渡槽、U形渡槽等。
2019/10/10
31
2019/10/10
32
8.2 渡槽
三、渡槽的总体布置 渡槽的总体布置，主要包括槽址选择、渡槽类型、进 出口布置等内容。 渡槽总体布置的基本要求： 1.流量、水位满足灌区规划要求 2.槽身长度短，基础岸坡稳定，结构选型合理 3.进出口与渠道连接顺直通畅，避免填方接头 4.少占农田，交通方便，就地取材。
渠系建筑物工程施工方案
渠系建筑物工程施工方案一、渡槽工程1、墩台身施工⑴模板及支撑：待基础砼强度达到设计强度70％后，立墩身模板。
盖梁在墩柱强度达到设计的80%后进行。
墩身模板采用钢模板，两端用两块半圆形整体钢模板，中部采用组合钢模板。
下部与基础内预埋的角钢固定，施工时采用脚手架围护，以便于人员进行扎筋、立模等作业，脚手架四周设揽风绳，施工人员通过沿附脚手架上的爬梯上下作业。
盖梁施工采用无支架法施工，即在墩身施工至最后一节时，按需要高度在墩柱中间沿垂直于桥轴向预埋直径为130mm的PVC管以预留孔道。
施工时，PVC管内装满砂子，两端用胶带封缠，以免漏入灰浆，堵塞孔道的圆管。
墩身模板拆除后，穿入直径120mm的两端车丝的45号圆钢，每侧伸出墩柱1m，安装铁箱和楔块后，旋紧圆钢两端螺母，上置单层单片工字钢梁作为过载梁，墩柱两侧工字钢用拉杆拉紧，工字钢梁长度以满足盖梁施工要求为原则。
在工字钢梁槽钢工字钢上均匀布置长度3.0米的槽钢分配梁，间距50厘米，分配梁上布置方木，作为盖梁底模的支撑梁，然后上面铺设底模即可。
盖梁模板采用定型加工大块组合钢模板，螺栓连接加固。
⑵钢筋：墩身、台帽钢筋集中下料，统一弯制成形，现场绑扎，用竖式对焊机将主筋与预留墩柱钢筋或基础钢筋焊接，盖梁钢筋在底模上绑扎成形，钢筋与模板之间垫放砼垫块，以保证钢筋有足够的保护层。
⑶混凝土的灌注：砼集中拌制。
砼分层浇筑，插入式振捣器振捣。
灌注时采用串筒（铁皮卷制）使砼滑落而下，避免砼产生离析现象。
墩及盖梁拆模后，先用塑料薄膜覆盖，之后采用草袋覆盖、洒水养生。
二、箱涵施工本箱涵为钢筋砼薄壁结构。
每节箱涵计划分二期施工，按20m一段，砼最大一次浇筑量为10m3（箱底及箱壁）。
一期为底板、箱壁一次成型，二期箱顶板。
砼运输采用1T翻斗车运到现场，灰斗车二次倒运至入仓点，人工入仓、振捣。
模板以组合钢模为主，边角及异形配木模、螺杆对拉，架管支撑。
砼养护在拆模后立即进行，用草帘覆盖洒水，养护不少于14天。
【精品】第八章渠系建筑物答案
第八章渠系建筑物答案一、填空题1。
渠系建筑物的类型较多,按其作用可以分为以下六类：控制建筑物、交叉建筑物、落差建筑物、泄水建筑物、冲沙和沉沙建筑物以及量水建筑物等。
2.渠道系统，一般由四级固定渠道所组成。
各自的作用不同，其中:干支渠为输水渠道,斗农渠为配水渠道。
3.渠道设计的任务，是在给定的设计流量之后,选择渠道的断面尺寸、确定渠道形状、结构以及渠道空间位置.4。
渠道的设计要求较多，如：①有足够的输水能力,以满足灌区的需要；②有足够的水位，以满足自流灌溉的要求；③有适宜的流速,以满足不冲不淤的需要；等等。
5.渠道纵断面设计，主要内容是确定六条线：即①地面高程线、②渠道纵坡、③最高水位线、④正常水位线、⑤最低水位线和⑥渠底线。
6。
有坝取水枢纽，是指河道水量较丰富、但水位较低、不能满足自流灌溉要求，或引水量较大，无坝引水不满足要求的情况.7。
无坝引水枢纽中，引水角一般为300～500，引水角越小,水流条件越平顺、冲刷越轻、渠首的布置也就越困难.8.渡槽，是指渠道跨越河、沟、渠、路或洼地时修建的过水桥,一般由槽身、支撑结构和基础及进出口建筑物部分组成。
9.渡槽的适用条件,一般是所跨越的河渠相对高差较大，河道的岸坡较陡，洪水流量较大的情况。
10.渡槽根据支撑结构的情况可分为：梁式渡槽及拱式渡槽两大类.11.梁式渡槽,根据其支承点位置的不同，可分为：简支梁式、双悬臂梁式和单悬臂梁式三种形式.12。
双悬臂式梁式渡槽，按照其悬臂的长度不同,可以分为等跨双悬臂式和等弯矩双悬臂式两种形式,其中等跨双悬臂式的跨中弯矩为零,底板受压，抗渗较为有利。
13。
拱式渡槽，根据主拱圈的结构形式（支撑结构特点），分为板拱式渡槽、肋拱式渡槽和双曲拱式渡槽。
14。
渡槽的水力计算方法是：当槽身长度L≥（15～20）（H为槽内水深），其流态属于明渠均匀流，流量公式为Q=A﹡C﹡Ri；当L＜(15~20）H时，其流量按淹没宽顶堰流公式计算。
8.2第八章 渠系建筑物 第二节
第二节 渡槽
水 工 建 筑 物
（二）渡槽的支承结构 梁式渡槽的支承型式有槽墩式和排架式两种。
1、槽墩式 2、排架式
第二节 渡槽
水 工 建 筑 物
1．槽墩 槽墩一般为重力墩，有实体墩和空心墩两种形式。 实体墩：一般用浆砌石或混凝土建造，常用高度815米。其构造简单,施工方便,但由于自身重力大,用 料多，当墩身较高并承受较大荷载时，要求地基有 较大的承载能力。 空心墩：体型及部分尺寸基本与实体墩相同。 槽台：渡槽与两岸连接时，常用重力式边槽墩，亦 称槽台。槽台的作用是支承槽身和挡土。
第二节 渡槽
水 工 建 筑 物
第二节 渡槽
水 工 建 筑 物
对于较重要工程，按下式作抗裂验算：
M
拉
式中
IZ——换算截面惯性矩
IZ
y 2 m ct f tk
——换算截面形心轴至受拉边缘距离。 U形槽身的纵向配筋一船按总拉力法计算，即考虑受拉 区混凝土已开裂不能承受拉力，形心轴以下全部拉 力由钢筋承担。 M F ＝ dA S I 钢筋总面积为：
第二节 渡槽
水 工 建 筑 物
（二）槽址选择 应结合渠道线路布置，尽量利用有利的地形、地质 条件，以便缩短槽身长度，减少基础程量，降低墩架 高度。 槽轴线力求短直，进出口要避免急转弯并力求布置 在挖方渠道上。 跨越河流的渡槽，槽轴线应与河道水流方向正交， 槽址应位于河床及岸坡稳定、水流顺直的地段，避免 选在河流转弯处。 少占耕地，少拆迁民房，并尽可能有较宽敞的施工 场地，争取靠近建筑材料产地，以便就地取材。 交通方便，水电供应条件较好，有利于管理维修。
第二节 渡槽
水 工 建 筑 物
2．槽身结构计算 渡槽槽身是空间结构，受力较复杂，常近似按纵 横两个方向进行内力分析。 纵向结构计算：对矩形槽身，可将侧墙视为纵向梁， 梁截面为矩形或T形，按受弯构件计算纵向正应力和 剪应力，并进行配筋计算和抗裂验算。 U 形槽身纵向应力计算时，需先求出截面形心轴位 置 及 形 心 轴 至 受 压 区 和 受 拉 区 边 缘 的 距 离 y1 和 y2(如图)，再按下式计算：
谈渠系建筑物——渡槽的修建技术
４１ 渡槽 与 两岸 的连接 处 为挖 方渠 段 时 ， ． 应将 渡 槽进 出 口 槽 身 底 部深 人 挖方 渠 段 ２ Ｏ～ ． 倍 的渠 道 水深 的长度 ， ． ３０ ５ ５ 并 使槽 底 渗径 长度 达到 渠道 水深 的 ４ 以上 。渡 槽与 两岸 倍 的连 接处 为 填方 渠段 时 ， 宜待 填方 体 预沉 后 再进 行 连接 段
筑或预制 吊装 ， 常用 的单 排架 高度为 １ ～ ０ ０ ２ｍ。双排架 是 由
两个 单排 架联 以水平 杆件组 成 ， 为空 间框 架结 构 ， 常用 高度 为１ ５～２ ｍ。 向的 Ａ型排 架是 由两个 单排 架合并 而成 ， ５ 纵 稳
４２ 梁式渡槽 的伸缩缝设 在各段槽 身之 间。 － 跨径在 ２ ｍ以内 ５ 的拱渡槽 ， 伸缩缝设在各跨槽 墩（ 顶 部。大跨径拱渡槽 ， 台） 砌
较深 ， 且河 床地质 和施工 条件 许可的情 况。
４ 渡槽 的细 部构 造
１ｍ，要求地 基有 较 高的 承 载力 。空 心重 力 墩为 混凝 土结 ５
构 ， 于建 造 较高 的槽 墩 。加 强墩 用 于 多跨 简 支 渡槽 和 多 适 跨连 拱 渡槽 ，多 跨 简支 渡槽 可每 隔 ７～１ 设 １加 强墩 ， Ｏ跨
２２ 渡槽 的支承 结构 ． ２２１ 采 用 墩式 支 承结 构 可选 用重 力 墩 、 ．． 空心 重 力墩 和 加 强墩 。 力墩 一般 用浆 砌石或 混凝 土建 造 ， 用高 度为 ８～ 重 常
无地下水或少地下水 的地 层和地形条件 适用 于深水 、 有潮汐影 响 、 无 覆盖层或覆复层很厚 以及岩 面起伏不平 的河床 。沉井 基础一 般用钢筋混凝土 、 筋混凝土建造 ， 少 可用于渡槽基础要求埋 置
第八章 渠系建筑物设计(渡槽)
第八章渠系建筑物设计（渡槽）渡槽设计步骤建议：一、了解任务书及原始资料（一）了解任务书中渡槽的设计内容、要求及时间安排（二）了解设计基本资料：基本资料是设计渡槽的基础，其内容主要包括：1、规划提出的任务、要求及数据，建筑物的设计标准。
2、地形资料：本次设计仅提供了万分之一地形图，供初步选线，在实际工程中可根据初拟线路测沟道的断面图。
3、地质资料：通过勘探了解槽址地质构造，地基土层的分布情况，测定地基土的物理力学指标及渗透性能。
4、水文气象资料：包括沟道洪水水位、流量，沟道冲刷线，气温风速等。
5、建筑材料调查：当地的砂、砾石、石料及砼骨料储量、质量以及外来材料的运输条件。
6、有关施工方面资料：交通线路与工地联系情况，动力及供水来源，工作人员的居住条件及施工场地，临时交通等。
二、渡槽线路选择（槽址拟定）本渡槽拟定初步线路时建议考虑以下几个问题：1、渡槽与上、下游渠道连接要平顺。
2、渡槽与沟道间的净空及槽长度。
3、上、下游渠道的填方高度。
4、地基土层分布。
5、节省的渠道长度（无渡槽方案的渠道绕线长度）。
6、考虑沟道过洪水及有无过车要求。
三、渡槽总体布置及型式选择1、按初定的渡槽线路，画出沟道的横断面图。
2、根据沟道断面和渠道的上、下游设计高程，要看了本渡槽的沟道开阔，沟道至渡槽底设计高程高度不大，可考虑采用梁式简支渡槽，矩形断面、整体浇注。
3、渡槽长度初步拟定。
（1）进出口处的填方高度不要过大，可考虑渡槽进、出门底部高程落在挖方上。
（2）初估渡槽的沿程损失（渡槽底坡初定为1/1000），初步根据渡槽的长度至少需要多少水头损失。
（3）进出口断面型式可选用扭曲面。
（4）进、出口渐变长度拟定。
Ld=C(B1–B2)B1 渠道水面宽（由灌区规划提供，可根据渡槽进、出口椿号在相应的干渠查各水力要素）。
B2 渡槽水面宽。
C：系数，进口取1.5~2.0,出口取C=2.5~3.0。
(5) 在平面上将渡槽与原渠道进行连接布置,看其合理性。
渡槽设计参考资料
渡槽设计参考资料一、概述渡槽是渠道跨越河流、溪谷、洼地和道路的明流输水建筑物，是水利工程中应用最广的交叉建筑物之一。
渡槽由与渠道连接的进口段、出口段、槽身及下部支承结构等部分组成，进出口段的布置和设计、槽身的水力计算、进出口水流连接以及防冲、防渗等措施，可参考水工建筑物有关专著，本资料仅介绍渡槽槽身及下部支承结构的结构设计。
渡槽纵剖面示意图1—进口段；2—重力式槽台；3—槽身；4—刚架式支墩；5—基础；6—出口段；7—渠道；8—原地面线渡槽和一般桥梁相似，由上部结构（槽身）和下部结构（墩、台或刚架）组成。
确定渡槽的形式，应根据当地的地形、地质和施工、运行条件。
如在宽而浅的渠道上，当渡槽的过水流量比较大时，槽身可用钢筋混凝土建造，它可以支承在钢筋混凝土刚架上；如渡槽跨越峡谷，而峡谷两岸有比较坚硬的基岩时，槽身可以支承在拱上，拱可以用石料或混凝土建造；U形截面槽身具有过水时水力条件好及受力性能好等优点，但施工较为复杂。
钢筋混凝土渡槽可以是现场整体浇注的，也可以是预制装配式的，或者是装配整体式的，这要由当地具体条件和施工情况确定。
二、刚架式渡槽的布置下图为跨越天然洼地的渡槽，槽身部分及刚架下部与水接触，故有限制裂缝宽度的要求。
内力分析采用弹性方法，槽身结构如下图所示，布置时考虑了下列几个问题。
1.槽内正常水深为2.00m ，最高水深为 2.35m ，另加浪高0.1m ，水压高度最大为2.45m ，考虑采用悬臂式侧墙，取墙高为2.65m ，以备在最高水位时仍有0.2m 的安全超高。
2.槽底宽5.80m ，根据底板跨度可采用1.5~3.0m 的数值，故拟布置3~4根纵梁，若布置4根，底板为三跨连续板，跨度很小，而两端受到侧墙底部传来的负弯矩（316H γ-）很大，将使底板跨中亦受负弯矩，对结构配筋不利。
故确定布置3根纵梁，间距（中至中）3.00m 。
3.渡槽全长41.2m ，刚架间距即纵梁跨长，可取4~7m ，今拟用 6.2m ，纵梁为单跨简支梁，渡槽进口段与出口段两端各带有2m 的悬臂。
《水工建筑物》第八章：渡槽、倒虹吸管、涵洞、桥梁等区系建筑物的构造特点
中国浙江天台红旗渡槽 aqueduct
宝马渡槽
第二节 倒虹吸管
倒虹吸管是输送渠水通过河渠、山谷、道 路等障碍物的压力输水建筑物。
唐河倒虹吸工程
交叉型式为渠穿河倒虹 吸。设计流量为135立 方米／秒；加大流量为 160立方米／秒
倒虹吸枢纽由退水闸、 倒虹吸、节制闸和导流 堤等部分组成
失值ΔZ，若ΔZ≤[ΔZ]，则可确定i、b和h值，进
而确定相关高程。
当槽身长度L≥（15～20）h（h为槽内设计 水深）时，按明渠均匀流公式计算；
当L＜（15～20）h时， 按淹没宽顶堰公式 计算。
初拟b、h时，一般按h/b比
值来拟定，
梁式渡槽的矩形槽身：
h/b=0.6～0.8，
U形槽身：h/b=0.7～0.9;
广东江门南北渠上的渡槽
广东江门南北渠上的渡槽
南渠最后一段的架空渡槽，气势 恢弘宛如巨龙，无论站在哪个角度， 都能感受到她的壮丽，每次走到这个 地方，都能找到新的感受、找到新的 审美视角。特别是日出和日落的时光， 在浓重的金黄色调子中，更能切身感 受到她壮阔苍凉的美。
南北渠是鹤山水利工程史上的里 程碑。尽管随着工业的发展，水库的 灌溉功能在逐渐削弱，但南北渠是作 为农业经济发展史上的标志性建筑。
红江渠
红江湖是玉林大容山中的一个湖， 实名叫红江水库，是经过人工拓展的一 个中型的人工湖泊 。玉林有名的红江 渠就是从红江水库为起点，连绵几十公 里长的依山而建的水渠，为沿途几个乡 镇大批坡地提供灌溉，造福一方，解决 了当时的北市、蒲塘等乡镇大遍干旱坡 地无水灌溉稻种的难题，在建成的七十 年代，在广西曾经名澡一时，被誉为广 西的“红旗渠”
八、进出口建筑物 1．槽身与填方渠道的连接 斜坡式--根据连接段的支承方式不同，又可分为刚性 连接和柔性连接两种。 挡土墙式--将边跨槽身的一端支承在重力挡土墙式边墩 上，并与渐变段或连接段连接。 2．槽身与挖方渠道的连接
渠系建筑物设计
渠系建筑物设计一、渡槽（一）名词解释：1.渡槽；2.肋拱渡槽；3.梁式渡槽；4.拱式渡槽；5.浅基础；6.深基础；7.刚性基础；8.柔性基础（二）填空：1.渡槽有、及组成。
2.渡槽根据支撑结构常有和两大类。
3.梁式渡槽的槽身根据支点位置分为和两种形式。
4.拱式渡槽按材料可分为、和等。
5.拱式渡槽按主拱圈的结构形式可分为、和等。
6.渡槽槽型的选择应考虑、和等方面。
7.渡槽水力计算包括、及、等内容。
8.水流通过渡槽是，产生水头损失包括、和三部分。
9.通过渡槽的总水头损失超过允许的水头损失是，则应重新拟定，直到满足要求为止。
10.渡槽槽身拉杆的作用是。
11.矩形渡槽的侧墙和底板连接形式通常是和两种。
12.梁式渡槽的支承形式有和两种。
13.空心重力墩常用的横断面有、、及四种。
14.排架有、、及等形式。
15.排架与基础连接形式，视具体情况不同，可采用或。
16.渡槽基础类型，按其埋置深度可分为和；按基础的抗弯刚度分为和两种。
17.渡槽整体稳定性验算，主要是验算、和三方面。
18.渡槽槽身伸缩缝止水形式有、、和。
（三）判断题：1.等弯矩双悬臂梁式渡槽，槽身底部位于受压区，对抗裂有利。
( )2.拱式渡槽的主要承重结构拱圈，以受压力为主，故可选用抗压强度高而抗拉强度3.的材料建造。
( )4.为使水流平顺，渡槽进出口均设渐变段，且进口段长于出口段。
( )5.在相同流量下，渡槽纵坡大，造价低，但减少下游自流灌溉面积且易引起出口渠道冲刷。
( )6.槽身过水断面水力计算，所用计算公式为明渠均匀流公式。
( )7.若渡槽的总水头损失超过允许的水头损失时，在不改变纵坡的条件下，可降低下游渠底或抬高上游渠底。
( )型渡槽属于一种轻型而经济的薄壳结构，一般不需加设顶梁和拉杆。
( )9.渡槽槽身为空间薄壁结构，受力复杂，在实际工程中，近似的分成纵向几横向两部分按平面结构计算。
( )10.无拉杆矩形渡槽的横向计算，是将侧墙作为固结于底板上的悬臂梁按受弯构件计算。
渠系输水建筑物渡槽的组成及各组成建筑物特点
渠系输水建筑物渡槽的组成及各组成建筑物特点哎，你知道吗？那天我走在乡间的小路上，无意间瞥见了一座壮观的渡槽，心里那个激动啊，简直就像发现了新大陆！渡槽，这玩意儿可真是个神奇的存在，它就像是水流跨越障碍的桥梁，让水流能够顺畅地从一个地方流到另一个地方。
今天，咱们就来聊聊渡槽的组成和各组成建筑物的特点，看看这究竟是个啥宝贝。
渡槽啊，其实它由几个关键部分组成：进口、出口、槽身、支承结构，还有基础。
想象一下，水流从渠道里欢快地奔流而来，到了渡槽这儿，进口就像个大嘴巴，一下子就把水流给吞了进去。
这进口设计得可讲究了，得保证水流能平平顺顺地进去，不能有啥阻碍，要不水头损失可就大了。
水流进了渡槽，那就得靠槽身来承载了。
槽身啊，就像个长长的水槽，把水流稳稳地托住。
它的形状可多了去了，有矩形的、U形的、梯形的，还有半圆形、抛物线形、半椭圆形和圆管形的。
不过啊，最常用的还是矩形和U形的，简单实用，看着也顺眼。
这槽身可不是孤零零地悬在半空中的，它得靠支承结构来支撑。
支承结构啊，就像是渡槽的骨架，得足够坚固才行。
常用的支承结构有梁式的、拱式的，还有桁架拱式、桁架梁式和斜拉式的。
梁式渡槽就像个长长的桥，槽身放在上面，稳稳当当的。
拱式渡槽呢，则像个弯弯的月亮，槽身挂在上面，看着就挺有艺术感的。
说到拱式渡槽啊，这里面的学问可大了。
石拱渡槽的主拱圈是用粗料石砌成的，看着挺古朴的。
它的优点就是就地取材，节省钢筋，结构简单，施工也方便。
不过呢，就是自重大了点，对地基的要求也高了点。
肋拱渡槽呢，主拱圈由几根拱肋组成，拱肋间用横系梁连结，看着挺轻巧的。
这种渡槽一般采用钢筋混凝土结构，钢筋用量多了点，但自重轻，工程量小，外形也美观。
还有啊，双曲拱渡槽，那可是个大家伙。
它的主拱圈沿纵向和横向都呈拱形，看着就像个立体的艺术品。
双曲拱能充分发挥材料的抗压性能，造型也美观。
而且啊，主拱圈还可以分块预制，吊装施工，既节省了搭设拱架所需的木料，又不需要太多的钢筋，真是挺实用的。
河海大学《水工建筑物》第八章渡槽
• 分类：
(1)按材料分：木、砖石、砼、铪等
(2)按施工方法：现浇整体式 (3)按槽身断面分预预：应制矩力装形式备式
U形
梯形、椭园形、园形等
h0––上部矩形高
• 2）经验尺寸：
• t＝(11/10～1/15)R0 ； h0=(0.4～0.6)R0 • a=(1.5～2.5)t； b=(1～2)t，
• C=(1～2)t；d0=(0.5～0.6)R0 • t0=(1.0～1.5)t
• （二）槽身结构计算
• 1、槽身结构计算方法简述
•
根据支承形式，跨宽比及跨高比的大小以及槽身断面形式
第八章 渠系建筑物: 渡槽 aqueduct ; flume
（1）、调节建筑物：调节水位、分配流量，如节制闸、分水闸 （2）、交叉建筑物：输送渠水跨越沟谷、河流、道路等，如渡槽、
涵洞、倒虹吸等 （3）、落差建筑物：连接差集中渠段，如跌水、陡坡等 8.1.1 渡槽的作用、类型及位置选择 一、渡槽的作用、组成、类型
等的不同，槽身的应力状态与计算方法将有所不同。总体上讲，
主要有弹性力学方法，结构力学方法以及板壳理论方法。随着
计算机的普及，有限元方法将会成为一发展方向。
•
在计算结构中，主要有二方向的内容，一是纵向计算，二
是横向计算。这里将主要介绍横向计算。
• 2、纵向计算
• 1）、计算工况：满槽水运行情况
• 2）、要点：
(4)为了对于大型渡槽及上、下游填方渠道发生事故时进行检修，在 进口段之前适当位置，设置节制闸
第 八 章 渠系建筑物
第八章渠系建筑物第一节渠道与渠首工程一、渠道灌溉渠道一般可分为干、支、斗、农四级固定渠道。
干、支渠主要起输水作用，称为输水渠道；斗农渠主要起配水作用，称为配水渠道。
（一）渠道的布置●地形条件：在平原地区，渠道路线最好是直线。
在山坡地区，渠线应尽量沿等高线方向布置，以免过大的挖填方量。
●地质条件：渠道线路应尽量避开渗漏严重、流沙、泥泽、滑坡以及开挖困难的岩层地带。
●施工条件：施工时的交通运输、水和动力供应、机械施工场地、取土和弃土的位置等条件。
●管理要求：渠道布置要和行政区划与土地利用规划相结合，以便于管理和维护。
（二）渠道的纵横断面设计1．渠道横断面●渠道横断面尺寸，应根据水力计算确定。
●渠道横断面的形状，常用梯形，它便于施工，并能保持渠道边坡的稳定，2．渠道的纵断面●根据灌溉水位要求确定渠道的空间位置。
二、无坝渠首枢纽（一）位于弯道凹岸的取水枢纽●适用条件：河岸稳定、引水量小于河道流量的25%~35%。
●枢纽组成：拦沙坎、进水闸、引水渠、沉沙池等。
结合图8—3讲述。
●布置要点：取水口的位置设在弯道顶点以下水深最深的地方；引水角一般采用30°～50°。
（二）、导流堤式取水枢纽●适用条件：在不稳定的河道上或坡降较陡的山区河流，引取流量较大时使用。
●枢纽组成：导流堤、泄水冲沙闸、进水闸。
结合图8—4讲述。
（三）、引水渠式取水枢纽●适用条件：为防止河岸冲刷变形影响时采用。
●枢纽组成：引水渠、拦沙坎、冲沙闸、进水闸。
结合图8—5讲述。
（四）、多首制取水枢纽●多首制取水枢纽适用于不稳定的多泥沙河流上，尤其是山麓性河流。
结合图8—6讲述三、有坝渠首枢纽（一）沉沙槽式取水枢纽●枢纽组成：雍水建筑物、导流墙、冲沙闸、沉沙槽及进水闸等。
结合图8—7讲述。
●布置要点：溢流坝坝顶高程以满足引水要求为准，坝顶长度取决于泄洪时上游水位的限制；引水角一般约为45°角，进水闸底板应高出沉沙槽底板1.0～1.5m；冲沙闸必须有一定的过水能力以增加冲沙效果和控制流向；沉沙槽的布置不仅要考虑沉沙所需要的容积，而且还要考虑冲沙防沙的效果。
渡槽设计
渡槽设计专业与班级：学生姓名：完全学号：指导教师姓名：设计提交日期：目录一、基本资料 (2)二、槽身的水力设计 (5)1.槽身过水断面尺寸的确定 (5)①渡槽纵坡i的确定 (5)②槽身净宽B0和净深H0的确定 (5)③安全超高 (6)2.进出口渐变段的型式和长度计算 (6)①渐变段的型式 (6)②渐变段长度计算 (6)3.水头损失的计算 (7)①进口水面降落Z1 (7)②槽身沿程水头损失 (8)③出口水面回升 (8)④渡槽总水头损失 (8)4.渡槽进出口底部高程的确定 (8)三、槽身的结构设计 (9)1.槽身横断面形式 (9)2.槽身尺寸的确定 (9)3.槽身纵向内力计算及配筋计算 (10)①荷载计算 (10)②内力计算 (10)④底部小梁抗裂验算 (12)⑤底部小梁裂缝宽度验算 (12)4.槽身横向内力计算及配筋计算 (13)①荷载计算 (13)②内力计算 (13)③底板配筋计算 (15)④底板横向抗裂验算 (15)⑤侧墙配筋计算 (16)⑥侧墙抗裂验算 (17)四、槽架的结构设计 (18)1.槽架尺寸拟定 (18)2.风荷载计算 (19)①作用于槽身的横向风压力 (19)②作用于排架的横向风压力 (19)3.作用于排架节点上得荷载计算 (20)①槽身传递给排架顶部的荷载 (20)②作用于排架节点上得横向风压力 (21)4.横向风压力作用下的排架内力计算 (21)①计算固端弯矩 (21)②计算抗变劲度 (21)③计算分配系数和查取传递系数 (22)⑤计算剪力和轴向力 (22)5.横杆配筋计算 (23)①正截面承载力计算 (23)②斜截面承载力计算 (23)6.立柱配筋计算 (24)①正截面承载力计算 (24)②斜截面承载力计算 (25)一、基本资料某灌溉工程干渠需跨越一个山谷，山谷两岸地形对称。
按规划，在山谷处修建钢筋混凝土梁式渡槽。
山谷谷底与渠底间最大高差8m ，岩石坚硬。
渡槽混凝土槽壁表面较光滑（n=0.014），设计流量1m 3/s ，加大流量1.1m 3/s ，渡槽长度为80m ，每跨长度取为10m ，共8跨。
渡槽设计—渡槽进出口建筑物
②挡土墙式连接 是将边跨槽身的一端支承在重力挡土墙式边墩上，并与渐变段或连接段连接。
挡土墙建在老土或基岩上，保证其稳定并减小沉陷量。为了降低挡土墙背后的地 下水压力，在墙身和墙背面应设排水。
（3）槽身与挖方渠道的连接 直接建造在老土或基岩上，沉陷量小，故其底板和侧墙可采用浆砌石或混凝土
建造。有时为缩短槽身长度，可将连接段向槽身方向延长，并建在浆砌石底座上。
渡槽的选址原则
选
槽址应尽量选在地质良好、地形有利的地方
址 原
轴线力求短直，进出口尽量运用管理方便。
漆水河渡槽
渡槽进出口建筑物
目 录
1 渡槽进出口建筑物的组成 2 渡槽进出口建筑物的结构
01
渡槽进出口建筑物的组成
一、渡槽进出口建筑物的组成
渡槽进出口建筑物一般包括进出口渐变段、槽跨结构与两岸的连接建筑物（槽 台、挡土墙等）以及满足运用、交通和泄水要求而设置的节制闸、交通桥及泄水闸 等建筑物。
应设置护坡和排水设施，保证岸坡稳定； 填方渠道还应防止产生过大的沉陷。
Ø 槽身与填方渠道的连接 Ø 槽身与挖方渠道的连接
（1）槽身与填方渠道的连接 通常采用斜坡式和挡土墙式两种形式。
①斜坡式连接 是将连接段（或渐变段）伸入填方渠道末端的锥形土坡内，根据连接段的支承
方式不同，又可分为刚性连接和柔性连接两种。
刚性连接
柔性连接
刚性连接 将连接段支承在埋于锥形土坡内的支承墩上，支承墩建于老土或基岩上。对于
小型渡槽，也可不设连接段，而将渐变段直接与槽身相连，并按变形缝构造要求设 止水。
柔性连接 将连接段（或渐变段）直接置于填土上，靠近槽身的一端仍支承在墩架上。
要求回填土夯实，并根据估算的沉陷量，对连接段预留沉陷高度，保证进出口建 筑物的设计高程。
渡槽
渡槽科技名词定义中文名称：渡槽英文名称：flume定义：渠道跨越其他水道、洼地、道路和铁路等修建的桥式交叉建筑物。
应用学科：水利科技（一级学科）；水工建筑（二级学科）；渠系建筑物（三级学科）以上内容由全国科学技术名词审定委员会审定公布输送渠道水流跨越河渠、溪谷、洼地和道路的架空水槽。
普遍用于灌溉输水，也用于排洪、排沙等，大型渡槽还可以通航。
渡槽主要用砌石、混凝土及钢筋混凝土等材料建成。
目录编辑本段释义词目：渡槽拼音：dù cáo基本解释[aqueduct bridge] 两端与渠道相连接的桥梁式水槽详细解释也叫过水桥。
两端与渠道相接。
输送渠道水流跨越河渠、溪谷、洼地和道路的架空水槽。
普遍用于灌溉输水，也用于排洪、排沙等，大型渡槽还可以通航。
渡槽主要用砌石、混凝土及钢筋混凝土等材料建成。
未央《壮丽的颂歌》：“在洙津渡的涟水河上，渡槽工地人山人海，巨大的拱梁已经雄跨在湍急宽阔的河面上空。
”渡槽有悠久的历史。
公元前690年,在今苏联的戈梅利河向特比图河引水，曾架设一座拱形渡槽，长274.3m、高9.1m，并用砂浆勾缝防渗。
公元前19年在今法国境内修建了蓬迪加尔渡槽。
该渡槽长274m、高49m,为块石干砌拱形结构。
中国最古老的渡槽，距今已有2000余年。
早期修建的渡槽多为木石结构。
20世纪30年代出现了钢筋混凝土渡槽。
60年代以后，随着大型灌区工程的发展，各种轻型结构渡槽、大跨度拱式渡槽被广泛采用，预制装配式施工方法也得到推广。
结构形式优选理论、新型材料、电子计算机技术及先进施工技术等已开始应用。
编辑本段概述渡槽又称高架渠、输水桥，是一组由桥梁，隧道或沟渠构成的输水系统。
通常架设于山谷、洼地、河流之上，用于通水、通行和通航。
用来把远处的水引到水量不足的城镇、农村以供饮用和灌溉。
世界上最早的渡槽诞生于中东和西亚地区。
公元前700余年，亚美尼亚已有渡槽。
公元前703年，亚述国一西拿基立下令建一条483公里长的渡槽引水到国都尼尼微。
河海大学《水工建筑物》第八章 渡槽
，轴向力M Q，N Q 剪力对槽壳产生的力为 为弯矩，轴向力， M，N 水压力，自重产生的力
(2)有拉杆的U形槽身 ①原理：沿槽长方向取1米进行计算分析，其荷载与带拉杆的矩 形槽身相同； ②基本假定： 1） 槽身薄壳断面上的剪力分布(2τt)成抛物线形(图8–11) 2) 剪力方向沿槽壳厚度中心线的切线方向。
• ①原理：沿槽长方向取1.0m作为计算分析对象(图10–8)，同时， 考虑两截面上的剪力差值 • △Q＝Q1－Q2，然后按框架结构求解其横向内力。 • ②基本荷载：水重，自重(1米槽长) • 注：△Q在截面沿高度上呈抛物线形分布，方向向上，绝大 部分分布在两侧墙截面上。 • ③计算简图： • a) 不带拉杆：简化为矩形开口框架 图8–8中去掉顶端水平链 杆；
第八章 渠系建筑物: 渡槽 aqueduct ; flume
（1）、调节建筑物：调节水位、分配流量，如节制闸、分水闸 （2）、交叉建筑物：输送渠水跨越沟谷、河流、道路等，如渡槽、 涵洞、倒虹吸等 （3）、落差建筑物：连接差集中渠段，如跌水、陡坡等 8.1.1 渡槽的作用、类型及位置选择 一、渡槽的作用、组成、类型 渡槽––是输送渠水跨越山冲、谷口、河流、渠道及交通道路等的 交叉建筑物 作用：输水为主，兼排洪，导流。 组成：槽身、支承结构、基础、进口、出口等部分。
• 3、进出口高程的确定 • 当设计确定i，b，h计算设计流量Q设相应的H，Z2各值后，依 图10–2求出槽身起止点高程▽1，▽2进一步计算进口槽底抬高y1， 出口渠底降低y2，一般y1，y2均为正值
y1 H 1 ( Z H ) y H (Z H ) 2 2 2
• •
（三）、槽墩和槽架 1、槽墩
重力式实体墩 浆砌石或砼 图8 - 13 重力式槽墩 重力式边槽墩 空心墩：(可节省材料) 图8 - 15
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第八章渠系建筑物设计（渡槽）
渡槽设计步骤建议：
一、了解任务书及原始资料
（一）了解任务书中渡槽的设计内容、要求及时间安排
（二）了解设计基本资料：
基本资料是设计渡槽的基础，其内容主要包括：
1、规划提出的任务、要求及数据，建筑物的设计标准。
2、地形资料：本次设计仅提供了万分之一地形图，供初步选线，在实际工程中可根据初拟
线路测沟道的断面图。
3、地质资料：通过勘探了解槽址地质构造，地基土层的分布情况，测定地基土的物理力学
指标及渗透性能。
4、水文气象资料：包括沟道洪水水位、流量，沟道冲刷线，气温风速等。
5、建筑材料调查：当地的砂、砾石、石料及砼骨料储量、质量以及外来材料的运输条件。
6、有关施工方面资料：交通线路与工地联系情况，动力及供水来源，工作人员的居住条件
及施工场地，临时交通等。
二、渡槽线路选择（槽址拟定）
本渡槽拟定初步线路时建议考虑以下几个问题：
1、渡槽与上、下游渠道连接要平顺。
2、渡槽与沟道间的净空及槽长度。
3、上、下游渠道的填方高度。
4、地基土层分布。
5、节省的渠道长度（无渡槽方案的渠道绕线长度）。
6、考虑沟道过洪水及有无过车要求。
三、渡槽总体布置及型式选择
1、按初定的渡槽线路，画出沟道的横断面图。
2、根据沟道断面和渠道的上、下游设计高程，要看了本渡槽的沟道开阔，沟道至渡
槽底设计高程高度不大，可考虑采用梁式简支渡槽，矩形断面、整体浇注。
3、渡槽长度初步拟定。
（1）进出口处的填方高度不要过大，可考虑渡槽进、出门底部高程落在挖方上。
（2）初估渡槽的沿程损失（渡槽底坡初定为1/1000），初步根据渡槽的长度至少需要多少水头损失。
（3）进出口断面型式可选用扭曲面。
（4）进、出口渐变长度拟定。
Ld=C(B1–B2)
B1 渠道水面宽（由灌区规划提供，可根据渡槽进、出口椿号在相应的
干渠查各水力要素）。
B2 渡槽水面宽。
C：系数，进口取1.5~2.0,出口取C=2.5~3.0。
(5) 在平面上将渡槽与原渠道进行连接布置,看其合理性。
布置时要考虑进、
出口与渠道进行连接布置，看其合理性。
布置时要考虑进、出口与渠道的连接，
尽量直、顺、缓、畅。
四、渡槽水力计算
1、渡槽断面尺寸初步拟定：
（1）渡槽纵坡拟定：L一般在1/500~1/1500之间选取，这是一个技术经济比较
问题，应使其既能满足渠系规划允许的水头损失，又能降低工程造价。
（2） 槽身过水断面计算：当槽身长度L>15~20倍槽内水深时,按明渠均匀流计
算。
槽身宽深比（h
b ）不同槽身工程量不同，为使工程经济应有适宜深比，工程常用h
b =1.25~1.67。
槽身超高Δh =0.2~0.6M,也可由经验公式拟定。
矩形槽Δh =512
+h (cm) ２、水头损失计算
（１） 进口水面降落Ｚ
()g v g Q Z 222022-=σφω σ、ф为侧收缩和流速系数，可取０.9~0.95
)(21221o v v g
k z -+= V 1V o 为槽身及上游渠道流速
K 1扭曲面为0.1
二种公式都可计算一下,分析选取一个定值.
(2)槽身沿程损失
Z 1=I L
I L 分别为槽身底坡及长度。
（3）出口水面回升Z 2
z k k z 1
2211+-= 2.02=k Z z 3/12≈
(4)总水头损失计算ΔZ=Z + Z 1 + Z 2
3、 槽进、出口高程确定（图示及公式参见水工建筑物Ｐ350）。
4、分析计算结果的合理性。
五、结构型式拟定、下部支承布置
1、 根据本处渡槽的具体情况，上部采用矩形槽有拉杆的结构，拉杆间距1~2M ，采用
钢筋砼结构，砼可用200# ，钢筋采用2级钢筋。
渡槽采用简支梁，跨度可L=12~15M 。
2、 下部支承：由于高度不大，一般在5M 以下，因而可采用墩子，墩子型式可以实
心墩或空心墩，如采用实心墩可用浆砌石。
3、在沟道断面图上，画出渡槽的布置图，定出墩子的具体位置。
六、渡槽上部结构计算
（一） 设计步骤
1、 拟定渡过槽槽身各部尺寸厚度。
2、 确定结构计算简图（纵向、横向）。
3、 荷载计算与组合。
4、 内力分析。
5、 配筋计算。
6、 抗裂校核。
7、 分析所定尺寸是否安全合理，如果满足重复以上工作
（二） 纵向计算
1、 荷载计算与组合
（１） 作用荷载：槽身自重、水重、人荷。
（２） 荷载组合。
基本组合：自重+设计水重+人群荷载
附加组合：自重+满槽水重+人群荷载（满槽水深计算到垃杆中心线）。
（人群荷载可按0.15T/M ）
2、 结构计算简图：按梁的理论计算，根据支承情况可以是简支或双悬臂，
本渡槽简支梁计算。
3、 内力分析：画出一跨简支梁的弯矩图和切力图。
4、 正截面上配筋计算。
RW
bh km A o 20= 0211A --=∂ g w R R /∂=μ
R w (砼的弯曲抗压设计强度)；
K ：级别有关；μ<μmin 时按μ=0.2%配筋。
5、 斜截面强度验算：Q max =1/2gl
如0.3rhoRa>K Q max
0.07rhoRa>K Q max
则斜截面不需配抗剪钢筋(钢箍:斜筋)其计算参见建筑结构。
6、 抗裂计算
k R g I M w
≤=1压σ
)351(2⋅≤=可取拉r kf
rR g I M f σ 7、 刚度计算
500
38454max l EI gl f ≤= 一般满足不再进行计算。
（三） 横向计算
1`、结构简图
2、 荷载计算与组合 按满槽计算：
q 1侧墙底部静水压强rH
q 2底板上均布荷载q 2=r h t+rH
3、 内力计算
（1） 按结构力学法求出X (X 1δ11+Δ1p =0)
(2)也可直接用下述公式计算出拉杆轴向拉力。
ab
ad ad ad ab HI LI LH I L q HLI q I H q N 2325.05.02.032121+-+= N ：单位槽身拉杆轴向力；
N s ：拉杆间距为S 时一根拉杆的轴向拉力； Lad 侧墙截面惯性矩；
Lab 底板截面惯性矩。
Lad=12
3ad
δ 侧墙厚:ad δ Lab=123ab δ
底板厚:ab δ N s =N.S
(3)求出X 后可求出ab 、ad 杆各截面的M 、N 、Q 。
（4）画出内力图
4、 侧墙配筋计算及抗裂校核。
（1） 侧墙配筋：按受弯构件计算。
a 、 侧墙底内侧配筋：1－１、２－２截面。
b 、 侧墙外侧配筋：最大正变矩处。
（２） 侧墙抗校核：1－１、２－２截面。
５、底板配筋及抗裂校核
(1) 底板配筋
a 、 底板外壁配筋（背水面）
按偏心受拉构件计算（底板中部）。
b 、 底板内壁配筋（迎水面）3－３，４－４截面。
(2)抗裂校核
a 、 迎水面３－３截面处；
b 、 背水面（底板中部）。
６、拉杆计算
（１）内力分析
a 、21'2'121L q M a
b = 21'2'12
1L q Q ab = 2'12
12111'
'12)(3)23(a q l a l a l l M ab -+-= 2'1312
111'1''2)()2(2a q l a l a l l a q Q ab
-+-=
'''ab
ab ab M M M +=
c 、 还需计算Ｘ＝０.5LM
(2)配筋计算。
2、横杆配筋计算。
a 、 顶面配筋计算：按偏心受拉构件计算；
b 、 底面配筋计算：按偏心受拉构件计算；
c 、 斜截面上强度验算：
KQ max < 0.07rhoRa 时不需配筋。
d 、顶面抗裂。
七、渡槽下部结构。
