2.简单直流电路练习试卷

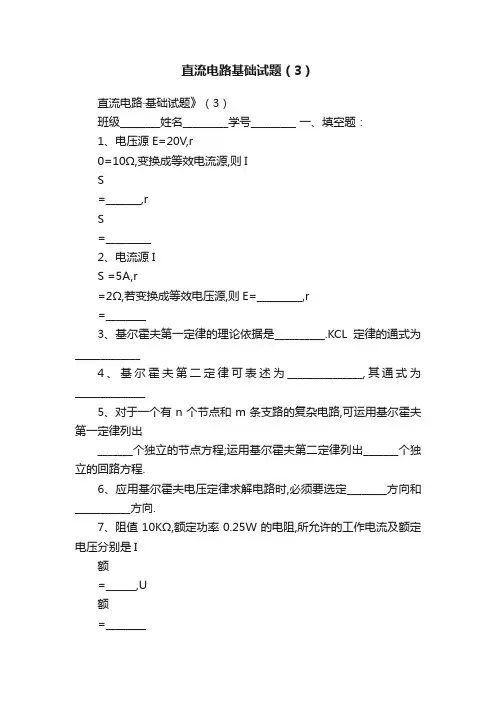

直流电路基础试题（3）
直流电路基础试题（3）直流电路·基础试题》（3）班级________姓名_________学号_________ 一、填空题：1、电压源E=20V,r0=10Ω,变换成等效电流源,则IS=_______,rS=_________2、电流源IS =5A,r=2Ω,若变换成等效电压源,则E=_________,r=________3、基尔霍夫第一定律的理论依据是__________.KCL定律的通式为_____________4、基尔霍夫第二定律可表述为_______________,其通式为______________5、对于一个有n个节点和m条支路的复杂电路,可运用基尔霍夫第一定律列出_______个独立的节点方程;运用基尔霍夫第二定律列出_______个独立的回路方程.6、应用基尔霍夫电压定律求解电路时,必须要选定________方向和___________方向.7、阻值10KΩ,额定功率0.25W的电阻,所允许的工作电流及额定电压分别是I额=______,U额=________8、应用叠加定理可以把复杂电路分解为单一电源的几个简单电路进行计算.当求某一电动势单独作用下的支路电流时,其他电动势应_________,理想电流源应________,而电源内阻保留在原支路中不变.然后把所得结果合成,求出原有电路中的电压和电流.9、任何具有两个线端的电路称为_______.若电路中有电源存在的称为________它可以简化成一个具有_______和_______串联的等效电源.10、利用戴维南定理计算某电路电流和电压的步骤如下:(1)将待求支路与________分离;(2)求有源两端网络(等效电源)的_______和_________(3)作等效电路,用电路欧姆定律计算支路的电流和电压.二、选择题：1、R1和R2为两个串联电阻，已知R1=4R2，若R1上消耗的功率为1W，则R2消耗的功率为（）A、 5WB、20WC、0.25WD、400W2、 R1和R2为两个并联电阻，已知R1=2R2，若R2上消耗的功率为1W，则R1消耗的功率为（）A、 2WB、1WC、4WD、0.5W3、有一段导线的电阻为16Ω，把它对折起来作为一条导线使用，其电阻是（）A、4ΩB、8ΩC、16ΩD、32Ω4、有一段导线电阻是8Ω，将它拉长一倍，那么它的电阻是（）A、4ΩB、8ΩC、16ΩD、32Ω5、电源电动势是2V，内阻是0.1Ω，当外电路断路时，电路中的电流强度和路端电压分别是（）A、0，2VB、20A，2VC、20A，0D、0，06、在上题中，当外电路短路时，电路中的电流强度和路端电压分别是（）A、20A，2VB、20A，0C、0，0D、0，2V7、用电压表测量电路的路端电压为零，这说明（）A、外电路断路B、外电路短路C、电源内阻为零D、外电路上的电流很小8、通过一个电阻的电流是5A，经过4分钟时间，通过这电阻的一个截面的电量是（）A、20CB、50CC、1200CD、2000C9、有两根同种材料的电阻丝，长度值比为1：2；横截面积之比为2：3，则它们的电阻之比是（）A、1：2B、2：3C、4：5D、3：410、如果在1分钟内导体中通过的电量是120C，那么该导体中的电流强度为（）A、 2AB、1AC、20AD、120A三、是非题1、当电路处于通路状态时，外电路负载上的电压一定小于电源的电动势。
直流电路复习试题练习试题及答案解析
、2章复习题1第一、填空题：中间环节1、、三个部分。
负载、电路的基本组成有电源Ω。
20 100 Ω的电阻与 16 80Ω，相并联时的等效电阻为2Ω电阻相串联时的等效电阻为、3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。
4．一个实际的电源可以用电压源来表示，也可用电流源来表示。
5．电感元件不消耗能量，它是储存磁场能量的元件。
6．电容元件不消耗能量，它是储存电场能量的元件。
7．通常所说负载的增加是指负载的功率增加。
8．电源就是将其它形式的能量转换成电能的装置。
9．如果电流的大小和方向均不随时间变化，就称为直流。
10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。
11．电路就是电流流过的闭全路径。
I来表示。
（简称电流），用．把单位时间内通过某一导体横截面的电荷量定义为电流强度12．．．．13.戴维南定理可以把任一有源二端网络等效为一个电压源。
14．叠加原理只适用于线性电路，而不适用于非线性电路。
15．某点的电位就是该点到参考点的电压。
16．任意意两点间的电压就是这两点的电位差。
17．电气设备工作时高于额定电压称为过载。
18．电气设备工作时低于额定电压称为欠载。
19．电气设备工作时等于额定电压称为满载。
20．为防止电源出现短路故障，通常在电路中安装熔断器。
21．电源开路时，电源两端的电压就等于电源的电动势。
二、选择题ＲＩ将______。
在如图所示的电路中，当电阻增加时，电流 1. 2A. 增加 B. 减小 C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。
A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。
电容器的这个耐压值是根据加在它上面的电压_________来规定的？A. 最大值；B.平均值；C. 有效值；D.瞬时值。
山东春考机电一体化直流电路单元测试题(试卷)
直流电路单元测试题一、单项选择题(本大题共30小题，总计60分)1.若用电压表测得电源端电压为电源电动势，这说明A ．外电路断路B ．外电路短路C ．额定工作状态D ．负载获得最大功率输出时2.在电路中能够实现电路接通和断开的是A ．连接导线B ．电源C ．负载D ．控制装置3.电路中的用电设备在超过额定电流时运行的状态叫A ．满载B ．空载C ．过载D ．轻载4.电路中电流为零的状态是A 、开路B 、闭路C 、捷路D 、通路5.若电路中电压为负值，则表示电压的实际方向与参考方向（ ）A.相同B.相反C.可能有关D.无关6.如图所示，C 点的电位是（ ）A 、2VB 、-2VC 、18VD 、-18V7.如果电路中电压为正值，则表示电压的参考方向与实际方向（ ）A.相同B.相反C.可能有关D.无关8.如果将电路中某参考点下1V 的点作为新的参考点，则电路中其余各点的电位将（ ）A ．有升有降 B.升高 C.降低 D.部分点电位改变9.电位与电压的相同之处是 ( )A ．定义相同B ．方向一致C ．单位相同D ．都与参考点有关10.如图所示，已知E=6V ，R l =4Ω，R 2=2Ω，R 3=7Ω，C=10μF ，则R 3两端的电压是 () A ．2V B ．6V C ．0V D ．4V+_E R 1R 3R 2C11.图示是一实验电路图．在滑动触头由a 端滑向b 端的过程中，下列表述正确的是A ．路端电压变小B ．电流表的示数变大C ．电源内阻消耗的功率变小D ．电路的总电阻变大AR 3R 2R 1E,r ab12.现有“220V 、100W”的灯A 和“220V 、40W”的灯B ，下列说法正确的为A ．两灯正常发光时，灯A 消耗电能多B ．两灯串联接入220V 电路，灯A 较亮C ．两灯并联接入220V 电路，灯B 较亮D ．灯A 比灯B 的灯丝粗13.某电阻体上色环的颜色依次红、黄、棕、金，则该电阻的的标称阻值和允许偏差分别为A 、241Ω，±5%B 、240Ω，±5%C 、241Ω，±10%D 、240Ω，±10%14.在如图所示电路中，当滑线变阻器的滑动头向右滑动时，A 、B 两点的电位将A 、V A 、VB 都升高 B 、 V A 降低、V B 升高C 、V A 升高、V B 降低D 、V A 、V B 都降低A 215.在全电路中，负载电阻增加，端电压将( )A ．降低B ．升高C ．不变D ．不能确定16.电阻中的电流随其两端的电压变化的图像如图所示，其中a 为R 1的图像，b 为R 2的图像，由图可知( )A ．R 1>R 2B ．R 1=R 2C ．R 1<R 2D ．不确定IU ab17.欲将电流表表头改装成电压表，应( )A ．并联分压电阻B ．串联分压电阻C ．并联分流电阻D ．串联分流电阻18.如图所示的电路中，电流I 为A 、4AB 、2AC 、-4AD 、-2A6AI4Ω8Ω19.已知电阻R 1与R 2(R 1＞R 2)，若将它们并联在电路中，则（ ）A ．I 1>I 2B ．I 1<I 2C ．U 1>U 2D ．U 1<U 220. R 1和R 2为两个并联电阻，已知R 1=2R 2，若R 2消耗的功率为1W ，则R 1消耗的功率为（ ）A 、0.5WB 、1WC 、2WD 、4W21.有一个伏特表其内阻R v =l.8k Ω，现在要扩大它的量程为原来的10倍，则应 ( )A ．用18k Ω的电阻与伏特表串联B ．用180Ω的电阻与伏特表并联C ．用16.2k Ω的电阻与伏特表串联D ．用180Ω的电阻与伏特表串联22.如图所示，R=9Ω，则R AB 为（ ）A 、12ΩB 、36ΩC 、2.25ΩD 、9ΩR RR R AB 23.如图所示，a 、b 两端的等效电阻是 A ．1Ω B ．2ΩC ．3ΩD ．5Ω24.如图所示电路中，电阻R 的阻值为A ．4ΩB ．2ΩC ．3ΩD ．1Ω-8V2A R10V 1Ω2Ω 25.如图所示电路中，I=-2A ，U AB =20V ，E=60V ，R 为A 、40ΩB 、-40ΩC 、30ΩD 、20ΩIR EAB U AB26.使用指针式万用表测量电压时，量程的选择应尽量使指针指示在标尺满刻度的A ．前1/3段B ．中间位置C ．任意位置D ．后1/3段27.用万用表测量电阻时，说法正确的为A ．每更换一次挡位都要重新进行欧姆调零B ．测量完毕后应将转换开关置于最高欧姆挡C ．欧姆标尺的刻度是均匀的D ．选用R ×100 挡，指针满偏时表示被测电阻为10028.以下关于指针式万用表使用的表述正确的是A ．使用结束，转换开关应打到最高交流电压挡或“OFF”挡B ．可用欧姆挡测量灵敏电流计的内阻C ．可用欧姆挡测量标准电池的内阻D ．用欧姆挡检测二极管时，必须选用R ×1k29.在测量一个约100Ω左右的电阻时，指针式万用表挡位应拨到A ．R ×1B ．R ×10C ．R ×100D ．R ×1K30.关于万用表欧姆档的说法正确的是A.从量程R ×10Ω换成R ×100Ω，需要重新进行欧姆调零B.当指针指在满刻度的2/3以上范围，读数最准确C.调节万用表欧姆调零旋钮，若指针不能指到零位，说明万用表已损坏D.可以直接用万用表测印刷电路板上某一电阻的阻值二、简答作图题（本大题共4个小题，每小题5分，共20分）1.如图所示，用指针式万用表测量一色环电阻，试回答：（1）根据色环读出的电阻值（考虑误差）是多少？（2）用万用表测量电阻时，每更换一次挡位都必须进行哪种调零？2. 如图（a ）所示为色环电阻，（1）请根据色环读出电阻的数值（不考虑误差）；（2）如果用万用表欧姆挡（R ×1、R ×10、R ×100、R ×1K 、R ×10K ）测量该电阻，请选择合适的量程；（3）根据图（b ）所示的万用表指针及所选量程，读出被测电阻的实际数值。
电工基础练习题集
第一单元简单直流电路1、电路是由组成的，分别表述出它们的作用：㈠㈡㈢㈣2、电荷的叫做电流，规定移动方向为电流方向，形成电流必须具备两个条件：①②；3、电流大小的定义式为；单位是。
电流是量；电流的大小可以用直接测量。
电流的单位换算关系是：1A= mA= uA。
4、电阻是表示导体对。
金属导体电阻大小是由它的及的性质等因素决定的，它们之间的关系是：R= 。
5、部分电路欧姆定律：I= 。
U和I之间的这种关系是一种因果关系，那么，导体两端的电压是，导体中形成电流是。
利用部分电路欧姆定律可得R=U/I，它表示出性质，而决不能认为R与U成正比。
6、闭合电路（全电路）欧姆定律的表达形式为I= ，或，其中E是反映电源内部物理量，其定义式为E= ，r表示，R表示。
端电压随外电路电阻变化的规律是：电路处于导通状态时，端电压随外电路电阻的增大而，电路处于断路状态时，电路中的电流I= ，电源内阻压降U内= ，这时端电压U= 。
电路处于短路状态时，R=，I=，电源内部压降U内= ，端电压U= 。
7、电流通过用电器时，将电能转化为，电能的计算公式为W= ，电功率表示电流做功的物理量，其计算公式为P= 。
8、焦耳定律是表示电流热效应的规律，那么什么叫电流的热效应？答。
电热Q= ，热功率P热= 。
9、电源的功率是电源内部非静电力搬动电荷做功，将其他形式的能转化成，其转化功率为电源的功率。
其表达式为P= 。
电源的功率在内外电路上的分配关系为：P内= ；P外= ；电源输出功率随外电路电阻的变化规律：当外电路电阻小于电源内阻时，电源输出功率随外电阻的增大而；当外电路电阻大于电源内阻时，电源输出功率随外电阻的增大而，当外电路电阻等于电源内阻时，电源输出功率，且P m= 。
10、串联电路中流过每个电阻的电流，其数学表达式为I=，串联电路两端的总电压等于各个电阻两端电压，其表达式为U= 。
串联电路总电阻等于各电阻，即R= 。
串联电路消耗的总功率等于各电阻消耗的电功率，即P= 。
简单直流电路基础知识章节总结及练习
简单直流电路的基础知识【知识结构】【重、难点知识】1、电路中主要物理量2、基本定律3、电路中各点电位计算4、简单直流电路分析计算【内容提要】1、电路 （1）、组成：由电源、用电器（负载）、连接导线、开关及保护装置组成的闭合回路。
（2）、作用：实现电能的传输和转换。
2、电流 （1）、定义：电荷的定向移动形成电流。
（2）、电路中有持续电流的条件： ①、电路为闭合通路。
②、电路两端存在电压，电源的作用就是为电路提供持续的电压。
3、电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值，即： tqI = I 单位安培（A ）、q 单位库仑（C ）、t 单位秒（S ）。
4、电阻表示原件或导体对电流呈现阻碍作用大小的物理量，在一定温度下，导体的电阻可用电阻定律计算。
（1）、电阻定律数学表达式：slR ρ= （2）、电阻定律：导体的电阻和它的长度成正比，与它的横截面积成反比。
（3）、说明：①、ρ是反映材料导电性能的物理量，称为“电阻率”。
②、导体的电阻与温度有关。
5、部分电路欧姆定律反映电流、电压、电阻三者间关系，数学表达式为：RUI = 6、电能、电功率电流通过用电器时，将电能转换为其他形式的能 （1）、转换电能的计算：W=Uit（2）、电功率计算：R I R U UI P 22===；R I RU 22=对纯阻性电路适用。
（3）、电热的计算（焦耳定律）：Rt I Q 2=7、闭合（全）电路欧姆定律（1）、文字叙述：闭合电路内的电流与电源电动势成正比，与电路的总电阻成反比。
（2）、数学表达式：rR EI +=（3）、说明：E 代表电源电动势、R 代表外电路电阻、r 电源内部电阻。
电路参数的变化将使电路中电流、电压分配关系及功率消耗等发生改变。
8、电源外特性闭合电路中，电源端电压随负载电流变化的规律，即：Ir E U -= 9、串联电路的基本特点电路中各元件流过电流相等；电路两端总电压等于各元件两端电压之和；电路总电阻等于各元件阻值之和。
简单直流电路基础知识章节总结及练习
简单直流电路的基础知识【知识结构】【重、难点知识】1、电路中主要物理量2、基本定律3、电路中各点电位计算4、简单直流电路分析计算【内容提要】1、电路 （1）、组成：由电源、用电器（负载）、连接导线、开关及保护装置组成的闭合回路。
（2）、作用：实现电能的传输和转换。
2、电流 （1）、定义：电荷的定向移动形成电流。
（2）、电路中有持续电流的条件： ①、电路为闭合通路。
②、电路两端存在电压，电源的作用就是为电路提供持续的电压。
3、电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值，即： tqI = I 单位安培（A ）、q 单位库仑（C ）、t 单位秒（S ）。
4、电阻表示原件或导体对电流呈现阻碍作用大小的物理量，在一定温度下，导体的电阻可用电阻定律计算。
（1）、电阻定律数学表达式：slR ρ= （2）、电阻定律：导体的电阻和它的长度成正比，与它的横截面积成反比。
（3）、说明：①、ρ是反映材料导电性能的物理量，称为“电阻率”。
②、导体的电阻与温度有关。
5、部分电路欧姆定律反映电流、电压、电阻三者间关系，数学表达式为：RUI = 6、电能、电功率电流通过用电器时，将电能转换为其他形式的能 （1）、转换电能的计算：W=Uit（2）、电功率计算：R I R U UI P 22===；R I RU 22=对纯阻性电路适用。
（3）、电热的计算（焦耳定律）：Rt I Q 2=7、闭合（全）电路欧姆定律（1）、文字叙述：闭合电路内的电流与电源电动势成正比，与电路的总电阻成反比。
（2）、数学表达式：rR EI +=（3）、说明：E 代表电源电动势、R 代表外电路电阻、r 电源内部电阻。
电路参数的变化将使电路中电流、电压分配关系及功率消耗等发生改变。
8、电源外特性闭合电路中，电源端电压随负载电流变化的规律，即：Ir E U -= 9、串联电路的基本特点电路中各元件流过电流相等；电路两端总电压等于各元件两端电压之和；电路总电阻等于各元件阻值之和。
直流电路考试试卷
直流电路考试试卷直流电路考试试卷题目一：基本理论题（共30分）1. 什么是直流电路？2. 请列举直流电路中常见的电源类型。
3. 什么是电阻？电阻的单位是什么？4. 什么是电流？电流的单位是什么？5. 简述欧姆定律并给出其计算公式。
6. 简述功率的定义和计算公式。
题目二：计算题（共70分）1. 电阻为10Ω的电路中，通过电流为2A，求电压。
2. 电路中两个电阻值分别为5Ω和10Ω，流过电阻5Ω的电流为3A，求电路的总电流。
3. 一个电路中有三个电阻，分别为10Ω，15Ω和20Ω，串联在一起，输入电压为12V，求电路的总电流和总功率。
4. 一个电路由一个电源和两个并联的电阻组成，电阻值分别为4Ω和6Ω，电源电压为10V，求电路的总电流和总功率。
题目三：分析题（共30分）1. 通过一个由一个电源和5个电阻串联组成的电路，电源电压为12V，电阻分别为2Ω、4Ω、6Ω、8Ω和10Ω，求每个电阻中的电压和电路的总电流。
2. 通过一个由一个电源和3个并联电阻组成的电路，电源电压为24V，电阻分别为3Ω、6Ω和9Ω，求每个电阻中的电流和电路的总电流。
题目四：应用题（共70分）1. 一个由一个电源和4个并联的电阻组成的电路，电源电压为24V，电阻分别为3Ω、6Ω、9Ω和12Ω，求每个电阻中的电流和总功率。
2. 一个直流电路中有两个电阻，串联在一起，电阻值分别为10Ω和15Ω，总电流为2A，求电路的总电压和总功率。
3. 一个由一个电源和3个并联电阻组成的电路，电源电压为12V，电阻分别为2Ω、4Ω和6Ω，求电路的总电流和总功率。
题目五：应用题（共70分）1. 电流为4A的直流电通过一个电源电压为24V的电路，流过电路的总功率为96W，求电路的总电阻。
2. 通过一个电阻为8Ω的电路，流过电流为2A，求电路的总功率。
3. 一个直流电路中有两个电阻，串联在一起，电阻值分别为5Ω和10Ω，总电流为2A，求电路的总电压和总功率。
第二章简单直流电路练习题
第二章简单直流电路练习题部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑电工技术基础与技能第二章简单电路练习题班别：高二< ）姓名：学号：成绩：一、是非题(1.5X20>1、当外电路开路时，电源端电压等于零。
< ）2、短路状态下，电源内阻的压降为零。
< ）3、电阻值为R1=20Ω，R2=10Ω的两个电阻串联，因电阻小对电流的阻碍作用小，故R2中通过的电流比R1中的电流大些。
< ）4、一条马路上路灯总是同时亮，同时灭，因此这些灯都是串联接入电网的。
< ）5、通常照明电路中灯开得越多，总的负载电阻就越大。
< ）6、万用表的电压、电流及电阻档的刻度都是均匀的。
< ）7、通常万用表黑表笔所对应的是内电源的正极。
< ）8、改变万用表电阻挡倍率后，测量电阻之前必须进行电阻调零。
< ）9、电路中某两点的电位都很高，则这两点间的电压也一定很高。
< ）10、电路中选择的参考点改变了，各点的电位也将改变。
< ）二、选择题<2X20）请将正确的答案填在题后的答题卡中，否则无效。
1、在图2-29所示电路中，E=10V，R0=1Ω，要使Rp获得最大功率，Rp应为( >Ω。
A.0.5B.1C.1.5D.02、在闭合电路中，负载电阻增大，则端电压将( >。
A.减小B.增大C.不变D.不能确定3、将R1>R2>R3的三只电阻串联，然后接在电压为U的电源上，获得功率最大的电阻是( >。
A. R1B. R2C. R3D.不能确定4、若将上题三只电阻并联后接在电压为U的电源上，获得功率最大的电阻是( >。
A. R1B. R2C. R3D.不能确定5、一个额定值为220V、40W的白炽灯与一个额定值为220V、60W的白炽灯串联接在220V电源上，则( >。
A.40W灯较亮B.60W较亮C.两灯亮度相同D.不能确定6、两个电阻R1、R2并联，等效电阻值为( >。
直流电路练习题
直流电路练习题一、选择题1、下图所示支路，当电流I<0时，电流的实际方向为（ ）。
a b IA 、a →bB 、b →a2、直流电路中，电压的方向习惯上规定为( )。
A 、从高电位点指向低电位点B 、从低电位点指向高电位点3、直流电路中，元件上电流的参考方向与实际方向一致时，电流的数值为()。
A 、正值B 、负值C 、不能确定4、图示电路中R 1增加时，电流I 将( )。
R +_U R Us 212+_IA 、增大B 、减小C 、不变D 、变化规律不一定。
5、如图所示电路，R 1=3Ω，R 2=2Ω，I=5A ，则I 1等于（ ）。
R 2A 、2AB 、－2AC 、－3AD 、3A6、图示电路中已知Is=10A ，R 1 =3Ω，R 2= 2Ω，则电流I 2为（ ）。
Is R 2I 2A 、6AB 、4AC 、－6AD 、－4A7、如图所示电路，其等效电阻Rab 为（ ）。
40Ω20ΩA 、55.3ΩB 、200ΩC 、 40ΩD 、 240Ω8．图示电路中支路数和节点数分别为（ ）。
8R 1(a) 9、6 (b) 8、7 (c) 7、4 (d) 10、69、图示电路中电流I 等于（ ）（a ）－5A （b ）3A （c ）13A （d ）8A10、图示电路中电流I 等于（ ）A 。
A 、4AB 、－4AC 、2AD 、6A11、图示电路中，开路电压U 等于（ ）s 1UA 、 U =US1－US2 ；B 、 U =US1＋US2 ；C 、 U =US2－US1 ；D 、 U =－US1－US2。
12、图示电路中电压Uab 等于（ ）ba A 、 21V B 、－21V C 、20V D 、 19V13、如图所示电路，UAB 等于（ ）。
A 、28VB 、8VC 、13VD 、23V14、如图所示电路中， V B 等于（ ）。
A 1.5AA 、-19VB 、19V B 、4V D 、11V15、图示电路中A 点的电位为（ ）V 。
简单电路基础知识练习题
简单电路基础知识练习（第一、二章）【知识结构】【重、难点知识】1、电路中主要物理量2、基本定律3、电路中各点电位计算4、简单直流电路分析计算【容提要】1、电路（1）、组成：由电源、用电器（负载）、连接导线、开关及保护装置组成的闭合回路。
（2）、作用：实现电能的传输和转换。
2、电流（1）、定义：电荷的定向移动形成电流。
（2）、电路中有持续电流的条件：①、电路为闭合通路。
②、电路两端存在电压，电源的作用就是为电路提供持续的电压。
3、电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值，即：tqI= I单位安培（A）、q单位库仑（C）、t单位秒（S）。
4、电阻表示原件或导体对电流呈现阻碍作用大小的物理量，在一定温度下，导体的电阻可用电阻定律计算。
（1）、电阻定律数学表达式：slRρ=（2）、电阻定律：导体的电阻和它的长度成正比，与它的横截面积成反比。
（3）、说明：①、ρ是反映材料导电性能的物理量，称为“电阻率”。
②、导体的电阻与温度有关。
5、部分电路欧姆定律反映电流、电压、电阻三者间关系，数学表达式为：RUI=6、电能、电功率电流通过用电器时，将电能转换为其他形式的能（1）、转换电能的计算：W=Uit（2）、电功率计算：RIRUUIP22===；RIRU22=对纯阻性电路适用。
（3）、电热的计算（焦耳定律）：RtIQ2=7、闭合（全）电路欧姆定律（1）、文字叙述：闭合电路的电流与电源电动势成正比，与电路的总电阻成反比。
（2）、数学表达式：rREI+=（3）、说明：E代表电源电动势、R代表外电路电阻、r电源部电阻。
电路参数的变化将使电路中电流、电压分配关系及功率消耗等发生改变。
简单直流电路电路组成：基本定律：电路分类：电路三种工作状态：电阻定律欧姆定律焦耳定律通路开路短路串联电路并联电路混联电路简单电路分析、计算万用表基本原理电阻测量电位计算8、电源外特性闭合电路中，电源端电压随负载电流变化的规律，即：IrEU-=9、串联电路的基本特点电路中各元件流过电流相等；电路两端总电压等于各元件两端电压之和；电路总电阻等于各元件阻值之和。
直流电路复习练习题及答案
直流电路复习练习题及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为16 Ω。
3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。
4．一个实际的电源可以用电压源来表示，也可用电流源来表示。
5．电感元件不消耗能量，它是储存磁场能量的元件。
6．电容元件不消耗能量，它是储存电场能量的元件。
7．通常所说负载的增加是指负载的功率增加。
8．电源就是将其它形式的能量转换成电能的装置。
9．如果电流的大小和方向均不随时间变化，就称为直流。
10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。
11．电路就是电流流过的闭全路径。
12．把单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。
13.戴维南定理可以把任一有源二端网络等效为一个电压源。
14．叠加原理只适用于线性电路，而不适用于非线性电路。
15．某点的电位就是该点到参考点的电压。
16．任意意两点间的电压就是这两点的电位差。
17．电气设备工作时高于额定电压称为过载。
18．电气设备工作时低于额定电压称为欠载。
19．电气设备工作时等于额定电压称为满载。
20．为防止电源出现短路故障，通常在电路中安装熔断器。
21．电源开路时，电源两端的电压就等于电源的电动势。
二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。
A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。
A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。
电容器的这个耐压值是根据加在它上面的电压_________来规定的A. 最大值；B.平均值；C. 有效值；D.瞬时值。
电工考证试题练习-直流电路
电工考证试题练习-直流电路文章来源：电工证电工考证试题练习-直流电路电工证怎样考是很多学员心中抹不去的疑问，我们汇集了电工考试方面的精华试题，让学员全面练习，从而能做到熟能生巧，心中有底。
直流电路选择题（在括号中填上所选答案的字母，每题1分）1.一般都规定（）定向移动的方向为电流的方向。
A.正电荷B.负电荷C.电荷D.正电荷或负电荷2.电流的国际单位是（）。
A. AB. kAC. mAD. μA3.电位是（），随参考点的改变而改变；而电压是绝对量，不随参考点的改变而改变。
4.电阻器反映导体对（）起阻碍作用的大小，简称电阻（）A.电动势B.电压C.电阻率D.电流5.下列电源中，不属于直流电源的是（）A.镍镉电池B.碱性电池C.市网电源D.锂电池6.按电路中流过的电流种类，可把电路分为（）A.直流电路和交流电路B。
低频电路和微波电路C.电池电路和发电机电路D. 视频电路和音频电路7.下列对电流的叙述，错误的是（）A.在电场力的作用下，自由电子做有规则的运动称为电流B.正电荷定向移动的方向称为电流的正方向C.自由电子定向移动的方向称为电流的正方向D.单位时间内通过导体横截面的电荷称为电流强度。
8.同一温度下，相同规格的四段导线，电阻最小的是（）A.银B.铜C.铝D.铁9.某条电路中的R=100Ω、I=200mA，则电阻R上的压降是（）A.20VB.20000VC.200VD.无法计算10.下列对电压的叙述，错误的是（）。
A.在电场中，将单位正电荷由高电位移向低电位点时，电场力所做的功。
B.电压的单位是伏特C.电压就是单位D.电压就是电场中任意两点间的电位差11.基尔霍夫电流定律的数学表达式为（）。
A.I=U/RB.∑IR=0C.∑u=0D.∑I=012.基尔霍夫电流定律指出，流经电路中任何一节点的电流的（）A.代数和等于零B.矢量和等于零C.代数和大于零D.矢量和大于零13.基尔霍夫电压定律指出，任何时刻任一个闭合回路中各段电压的（）。
简单直流电路练习题
４．如图６所示的电路中，若每个电阻值均为Ｒ，则Ｍ、Ｎ之 间的等效电阻仍为Ｒ的电路有（ ）。 A．(a) B．(b) C．(c) D．(d)
M
N
M
N
M
N
M
N
五、计算题 １、R1=35kΩ，R2=65kΩ，两个电阻串联后接在电压为6V的直流 电源上，画出电路图，并求： （1）每个电阻中的电流和每个电阻两端的电压； （2）每个电阻的电功率。
Ｒ１ Ｕ Ｒ2 Ｒ3
Ｓ Ｕ2
４．如图9所示的分压电路，输入电压U1=24V，电阻R1=R2=10kΩ， Rp为10kΩ的电位器，电阻值可在0～10kΩ范围内变化。求改变电 位器的电阻时，输出电压U2的变化范围。
＋
Ｒ１ Ｕ1
＋
Ｒp
－
Ｒ2
Ｕ2
－
2．如图7所示的电路，R1=10，R2=6， R3=9，U=30V，求： （1）每个电阻的电流； （2）每个电阻的电功率。
Ｒ２ Ｒ１ Ｒ３ Ｕ
3．如图8所示的电路，R1=10Ω，R2=20Ω，R3=30Ω，U=330V，求： (1)开关S断开时,各电阻中的电流和电压U2； (2)开关S闭合时,各电阻中的电流和电压U2。
６．图1中每个电阻的电阻值均为R ，则图1（a）所示电路的 等效电阻为 ；图1（b）所示电路的等效电阻为 ；图1（c） 所示电路的等效电阻为 ；图1（d）所示电路的等效电阻 为 ；
R R R (a) R
R
R
R
R
R
(b) 图1
(c)
(d)
7．标有“100Ω ，1W”的电阻，接入电流时允许通过的最大电 流为 A或两端允许的最大电压为 Ｖ。
５．一个“220V，40W”的灯泡，其灯丝的电阻为（ Ａ．5.5 Ｂ．100 Ｃ．880 Ｄ．1210
《电工基础》第二章简单直流电路的分析试卷
《电工基础》第二章简单直流电路的分析试卷一、单项选择题1.不属于电阻串联的应用的是( )。
(2 分)A.分压作用B.限流作用C.开关D.电流表扩程2.欲精确测量中电阻的阻值,应选用( )。
(2 分)A.万用表B.兆欧表C.单臂电桥D.双臂电桥3.利用电阻的并联可用扩大( )的量程。
(2 分)A.电流表B.电压表C.欧姆表D.功率表4.如图2-13所示电路中,当开关S合上和断开时,各白炽灯的亮度变化是( )。
(2 分)A.没有变化B.S合上时各灯亮些,S断开时各灯暗些C.S合上时各灯暗些,S断开时各灯亮些D.无法回答,因为各灯的电阻都不知道5.一只10Ω的电阻和一只5Ω的电阻串联,通过的电流为5A,则串联电路的总电压为( )V。
(2 分)A.3B.25C.50D.756.已知R1>R2>R3,若将此三只电阻并联接在电压为U的电源上,获得最大功率的电阻将是( )。
(2 分)A.R1B.R2C.R37.如下图所示电路中,开关S闭合与打开时,电阻R上电流之比为3:1,则R的阻值为( )。
(2 分)A.120ΩB.60ΩC.4 0Ω8.要测量中电阻的阻值,应优先选用( )。
(2 分)A.万用表B.兆欧表C.单臂电桥D.双臂电桥9.在闭合电路中,电源内阻变大,电源两端电压将( )。
(2 分)A.升高B.降低C.不变D.不确定10.下图示电路中,已知各电阻的阻值均为R,则R AB=。
(2 分)A.RB.2RC.4RD.6R二、判断题11.( )用电桥测量电阻的方法准确度比较高。
(2 分)12.( )直流单臂电桥就是惠斯登电桥。
(2 分)13.( )只要电桥上检流计的指针指零,电桥一定平衡。
(2 分)14.( )在串联电路中,各电阻上的电压与电阻的阻值成正比。
(2 分)15.( )计算简单电路的依据是欧姆定律和电阻串、并联规律。
(2 分)16.( )将电源看作是电压源还是电流源,主要依据是所带负载的性质和大小。
直流系统练习题
直流系统练习题1. 题目介绍直流系统是电力系统的一种重要形式，它在能源传输和分配中起着至关重要的作用。
为了加深对直流系统的理解，以下是一些直流系统的练习题，希望能够帮助读者加深对直流系统的认识。
2. 题目一某直流系统中，输电端子电压为500千伏，接收端子电压为200千伏。
若输电线路的电阻为8欧姆，线路长度为100公里，输电功率为200兆瓦，求：a) 输电线路的传输电流；b) 线路的功率损耗。
3. 题目二在某条直流输电线路中，输电线圈的电感为0.02亨，电感线圈的负载电流为100安培，线圈的绕组数为200，求该电感的励磁电流。
4. 题目三某座建筑物所处地区的直流供电电压为100伏，若房间内的直流电灯工作电压为10伏，流过电灯的电流为0.5安培，求在该房间使用该电灯时，电源所需提供的功率。
5. 题目四在某直流系统中，负载电阻为50欧姆，电源电压为20伏，负载电流为0.4安培，求负载电阻的功率消耗。
6. 题目五某直流发电机的感应电动势为120伏，电机内阻为2欧姆，外加负载电阻为10欧姆，求负载电流大小。
7. 题目六某直流输电线路的输电距离为200公里，总电阻为40欧姆，输电功率为500兆瓦，求该输电线路的传输电流和线路的功率损耗。
8. 题目七在某直流供电系统中，电源电压为100伏，电源电流为2安培，若电源输出功率为200瓦，求该系统中负载电阻的大小。
9. 题目八在某直流系统中，电源电压为20伏，电源电流为3安培，电源的内阻为2欧姆，求负载电阻的功率消耗。
10. 题目九某直流输电线路的输电距离为300公里，输电线路的电阻为30欧姆，输电功率为300兆瓦，求该线路的传输电流和线路的功率损耗。
11. 题目十某直流系统中，电源输出电压为100伏，负载电阻为50欧姆，求负载电流大小。
通过以上的直流系统练习题，希望能够帮助读者巩固和加深对直流系统的理解。
通过解题过程，读者能够掌握直流系统电流、功率和阻抗等方面的计算方法，从而为实际应用提供一定的理论基础。
(完整版)《电工基础》练习及答案(2.简单直流电路)
《电工技术基础与技能》期末复习题2．简单直流电路 一、选择题： 1．在闭合电路中，负载电阻增大，则端电压将（ ） A ．减小 B ．增大 C ．不变 D ．不能确定 2．在右图所示的电路中，E=10V,R 0 =1Ω，要使R P 获得最大功率，R P 应为（ ） A ．0.5Ω B ．1Ω C ．1。
5Ω D ．0 3．将321R R R >>的三只电阻串联,然后接在电压为U 的电源上，获得功率最大的电阻是( ） A ．1R B ．2R C ．3R D ．不能确定4．若将上题三只电阻并联后接在电压为U 的电源上，获得功率最大的电阻是（ ） A ．1R B ．2R C ．3R D ．不能确定5．一个额定值为220V 、40W 的白炽灯与一个额定值为220V 、60W 的白炽灯串联接在220V 的电源上，则（ ) A ．40W 的灯较亮 B ．60W 的灯较亮 C ．两灯亮度相同 D ．不能确定 6．两个电阻21R R 和并联，等效电阻值为( ）A ．2111R R + B ．21R R - C ．2121R R R R + D ．2121R R R R + 7．两个阻值均为555Ω的电阻,作串联时的等效电阻与作并联时的等效电阻之比为( ）A ．2：1B ．1：2C ．4：1D ．1：48．R 1和R 2为两个串联电阻,已知R 1=4R 2，若R 1上消耗的功率为1W ，则R 2上消耗的功率为（ ）。
A ．5WB ．20WC ．0。
25WD ．400W 9．R 1和R 2为两个并联电阻，已知R 1=2R 2，若R 2上消耗的功率为1W ，则R 1上消耗的功率为（ )。
A ．2W B ．1W C ．4W D ．0。
5W 10．如右图所示，已知R 1=R 2=R 3=12Ω，则A 、B 间的总电阻为（ )。
A ．18Ω B ．4Ω C ．0 D ．36Ω 11．用电压表测得电路端电压为0，这说明（ ）. A ．外电路断路 B ．外电路短路 C ．外电路上电流比较小D ．电源内阻为012．阻值为R 的两个电阻串联接在电压为U 的电路中，每个电阻消耗的功率为P ；若将两个电阻改为并联，仍接在电压为U 的电路中，则每个电阻消耗的功率为（ ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持.
1文档收集于互联网，如有不妥请联系删除.
第二章 简单直流电路
考纲要求
(1)掌握欧姆定律。
(2)掌握电阻串、并联的连接方式及电路特点。
(3)掌握混联电路的等效电阻、电压、电流及电功率的计算方法。
预习提要
一、欧姆定律
1、部分电路欧姆定律
内容：在不包含电源的电路中，导体中通过的电流与这段导体两端的电压成正比，与导体的电阻成反比，即I =
R
U 2、全电路欧姆定律
内容：在全电路中，电流与电源的电动势成正比，与整个电路的内外电阻之和成反比，即I = r
R E
+。
4、负载获得最大功率的条件：R = r 获得的最大功率为：Pm = R
E r E 442
2= 注意：当负载获得最大功率时，电源的效率只有50%，并不是最大。
二、电阻的串联
1、定义：把电阻一个接一个地依次连接起来，就组成串联电路。
2、特点：（1）、电路中各处的电流相等（I=I 1=I 2=I 3）；（2）、电路两端的总电压等于各部分电路两端的电压之和（U 总=U 1+U 2+U 3）;（3）、串联电路的总电阻，等于各个串联电阻之和（R 总=R 1+R 2+R 3）。
3、电压分配关系（1）串联电路中各个电阻两端的电压跟它的阻值成正比。
（
11
22
R U R U =） （2）两个电阻串联时的分压公式：U1=
112R U R R + ，U2=2
12
R U R R +
4、功率分配关系：串联电路中各个电阻消耗的功率跟它的阻值成正比。
11
22
R P R P =
5、应用（串联电阻扩大电压表的量程） 三、电阻的并联
1、定义：把几个电阻并列地连接起来，就组成了并联电路。
2、特点：（1）、电路中各支路两端的电压相等（U=U 1=U 2=U 3）；（2）、电路中的总电流等于各支路的电流之和（I 总=I 1+I 2+I 3）;（3）、并联电路的总电阻的倒数等于各个电阻的倒数之和（
总R 1=11R +21
R +3
1R ）。
3、电流分配关系（1）并联电路中通过各个电阻的电流与它的电阻成反比。
（
21I I =1
2R R ） （2）两个电阻并联时的分流公式：I1=2
12
R I R R + ，I2=
1
12
R I
R R +
4、功率分配关系：并联电路中各个电阻消耗的功率跟它的阻值成反比。
21P P =1
2R R 5、应用（并联电阻扩大电流表的量程）
课堂练习
（ ）1、当某电阻两端的电压为10V 时，它的阻值为10Ω；而当它两端的电压升至20V ，则它的阻值也将升至20Ω。
（ ）2、通路状态下，负载电阻增大，电源端电压就要下降。
（ ）3、短路状态下，电源内电阻的压降为零。
（ ）4、欧姆定律公式的列写，与电压、电流、电动势的正方向有关 （ ）5、通常电灯开的越多，总负载电阻越大。
（ ）6、两个电阻并联时，其等效电阻总是大于并联电阻中最小的一个电阻。
（ ）7、只有负载电阻等于电源内阻时，负载才能获得最大功率。
8、在电路中当R ＝14.8Ω时，电流I=0.1A,当R ＝0.3Ω时，电流I=3A ，则电动势E0= V,内电阻R0= Ω。
9、已知电源电动势E=2V ，负载电阻R=9Ω,电源的端电压U=1.8V ，则电源的内电阻R0= Ω。
10、一只“220V 40W ”的灯泡，它的灯丝电阻是________ 。
当它接在110V 的电路上，它的实际功率是_______________。
（假定灯丝电阻不随温度而变化）
11、如果给负载加上100V 电压，则在该负载上就产生2A 的电流；如果给该负载加上75V 电压，则负载上流过的电流是_______________；如果给该负载加上250V 电压，则负载上的电流是_______________。
12、两个同种材料的电阻丝，长度之比为1：5,横截面积之比2：3,它们的电阻之比为_______________。
将它们串联时，它们的电压之比为_______________，电流强度之比为_______________；将它们并联时，它们的电压之比为_______________，电流强度之比_____________。
13、电路处于开路状态时，电路中的电流等于_______________，路端电压等于_______________；电路处于短路状态时，电源内电压等于_______________，路端电压等于_______________。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
14、有一表头，满刻度电流Ig=100微安，内阻Rg=1.5千欧，若把它改成量程为1mA的电流表，应联的
电阻R= 。
15、现有一量程10V的电压表，内阻Rg=10千欧，若把它改成量程为250V的电压表，应联的电阻
R= 。
16、电源端电压与负载电阻的关系是：端电压随负载电阻的增大而______________。
当外电路断开时，端电
压等于______________。
17、在电路中当R＝14.8Ω时，电流I=0.1A,当R＝0.3Ω时，电流I=3A，则电动势E0= V,内电阻R0=
Ω。
18、已知电源电动势E=2V，负载电阻R=9Ω,电源的端电压U=1.8V，则电源的内电阻R0= Ω。
19、在理想的电压源系统中，我们讲负载增加，通常是指（）
A、负载电流增加
B、负载电阻增加
C、负载电压增加
D、总电阻增加
20、有两只电灯，一个阻值为R1，另一个阻值为R2 且R1> R2,现把它们并联后接到同一电源上，则（）
A R2消耗的功率大
B R2消耗的功率小
C R1消耗的功率小
D 两只电灯消耗的功率一样
课后练习
1、姆定律具有普遍性，它适用于（）
A线性电路，也适用于非线性电路 B 线性电路C非线性电路
2、在如图4电路中，负载电阻R获得最大功率的条件是（）
A R=2Ω
B R=3Ω
C R=6Ω
D R=9Ω
11、如图1－19所时，已知E=10V,r=0.1Ω,R=9.9Ω，求开关在1、2、3三种不同位置时，电流表和电压表的
读数各为多大。
E
V
A
r
R
1
2
3。
