实验一 以太网的组建

实验一  以太网的组建

实验一: 以太网的组建学号:姓名:实验一以太网的组建实验名称:以太网的组建实验目的:1、了解实验室布局;认识交换机与路由器的结构与连接方法;2、掌握简单的局域网组网方法;3、掌握简单的局域网配置方法。

实验步骤:1、观察实验室计算机网络的组成步骤1:观察所在机房的计算机网络的组成,并描述计算机网络的组成。

步骤2:画出机房网络拓扑结构。

步骤3:通过Internet搜索集线器或交换机的结构和连接方法。

2、组建简单的局域网步骤1:将计算机网卡插入PCI插槽,并安装网卡驱动程序,记录网卡驱动程序名称。

步骤2:制作双绞线(直通线)步骤3:用双绞线将安装网卡的计算机与交换机相连。

步骤4:将交换机通电步骤5:网络操作系统配置,每个网卡对应一个本地连接,在本地连接属性中进行局域网基本配置。

3、局域网基本配置步骤1:选择网上邻居属性,如图1所示。

选择本地网卡对应的“本地连接”属性,查看并记录本机安装的网络组件,如图2所示。

图1 网络连接属性图2 网络组件步骤2:命名计算机,例如,命名为:netuser,如图3所示。

并配置TCP/IP,例如将IP地址和子网掩码分别设置为:192.168.0.1 255.255.255.0。

图3 计算机命名图4 配置TCP/IP 步骤3:将同网络其他计算机分别命名,计算机名不能重复。

IP地址分别为:192.168.0.2~192.168.0.254,IP地址也不能重复。

4、使用集线器与交换机组建的以太网在包跟踪软件中,分别使用集线器和交换机组建如图所示的以太网。

各计算机的TCP/IP 配置信息根据下表进行配置:(MAC地址请记录在表格空白处)步骤1:使用集线器构建以太网使用集线器组建简单的以太网模拟数据包运行结果:(PC0—>PC2)记录结果:1)PC0发送给PC2的数据,哪些主机收到该数据?。

2)PC0和PC1同时发送数据,会有什么结果?。

步骤2:使用交换机构建以太网使用交换机组建简单的以太网模拟数据包运行结果:(PC0—>PC2)记录结果:1)PC0发送给PC2的数据,哪些主机收到该数据?。

网线的制作和局域网的制作实验报告

网线的制作和局域网的制作实验报告

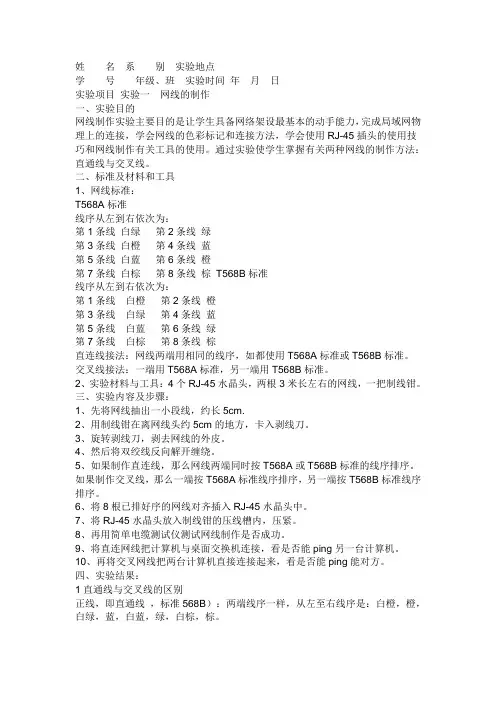

姓名系别实验地点学号年级、班实验时间年月日实验项目实验一网线的制作一、实验目的网线制作实验主要目的是让学生具备网络架设最基本的动手能力,完成局域网物理上的连接,学会网线的色彩标记和连接方法,学会使用RJ-45插头的使用技巧和网线制作有关工具的使用。

通过实验使学生掌握有关两种网线的制作方法:直通线与交叉线。

二、标准及材料和工具1、网线标准:T568A标准线序从左到右依次为:第1条线白绿第2条线绿第3条线白橙第4条线蓝第5条线白蓝第6条线橙第7条线白棕第8条线棕T568B标准线序从左到右依次为:第1条线白橙第2条线橙第3条线白绿第4条线蓝第5条线白蓝第6条线绿第7条线白棕第8条线棕直连线接法:网线两端用相同的线序,如都使用T568A标准或T568B标准。

交叉线接法:一端用T568A标准,另一端用T568B标准。

2、实验材料与工具:4个RJ-45水晶头,两根3米长左右的网线,一把制线钳。

三、实验内容及步骤:1、先将网线抽出一小段线,约长5cm.2、用制线钳在离网线头约5cm的地方,卡入剥线刀。

3、旋转剥线刀,剥去网线的外皮。

4、然后将双绞线反向解开缠绕。

5、如果制作直连线,那么网线两端同时按T568A或T568B标准的线序排序。

如果制作交叉线,那么一端按T568A标准线序排序,另一端按T568B标准线序排序。

6、将8根已排好序的网线对齐插入RJ-45水晶头中。

7、将RJ-45水晶头放入制线钳的压线槽内,压紧。

8、再用简单电缆测试仪测试网线制作是否成功。

9、将直连网线把计算机与桌面交换机连接,看是否能ping另一台计算机。

10、再将交叉网线把两台计算机直接连接起来,看是否能ping能对方。

四、实验结果:1直通线与交叉线的区别正线,即直通线,标准568B):两端线序一样,从左至右线序是:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。

反线,即交叉线,(568A):一端为正线的线序,另一端为从左至右:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕。

网线的制作实验报告

网线的制作实验报告

实验一网线制作实验实验目的:(1) 熟练的掌握双绞线的网线制作(2)掌握剥线/压线钳和普通网线测试仪的使用方法;( 3)了解双绞线和水晶头的组成结构;(4)了解各网络设备之间网线连接的特点。

实验内容:(1)根据双绞线的传输原理连接双绞线;(2)测试一般双绞线的导通性;实验原理:对RJ45接线方式规定如下: 1、2用于发送,3、6用于接收,4、5,7、8是双向线。

1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。

这样可以最大限度地抑制干扰信号,提高传输质量。

通常直通双绞线的两端均采用如下的联接标准:实验环境RJ-45头若干、双绞线若干米、RJ-45压线钳一把、测试仪一套。

实验步骤剥线:利用网线钳将双绞线的绝缘层去掉,大约去掉1.5-2.5厘米的长度。

在此过程中需要注意用力要恰到好处,过轻则剪不断绝缘层;过重则会把里面的网线剪断。

排线:按照网线水晶头的做法标准进行排序:TIA/EIA-568:1.白绿 2. 绿 3. 白橙4. 蓝5. 白蓝6. 橙7. 白棕8. 棕剪线:线排好了,接下来自然就是该把线剪断了,一般最好留1-1.5厘米,剪线要干脆果断,一次下去,就把多余的线全都剪完,并且要求线头是整齐的。

插线:一只手紧压剪下来的线,一只手拿水晶头,水晶头铜片一侧向上,然后整齐插入,塞至底端;压线:把查好后的水晶头放入网线钳的专用压线口,右手慢慢的用力,把弹簧片压紧;测线:现在把网线的一端插入测线仪的TX端,另一端放到RX端,打开测通仪的开关,如果自动挡,那么两端的绿灯会从1相应的亮到8。

如果有灯不亮,或者两头的灯不是对应着亮,可能你的线有问题了,需要检查问题,必要时重新做。

实验中遇到的问题及心得⑴剥线时千万不能把芯线剪破或剪断,否则会造成芯线之间短路或不通,或者会造成相互干扰,通信质量下降;⑵双绞线颜色与RJ-45水晶头接线标准是否相符,应仔细检查,以免出错;⑶插线一定要插到底,否则芯线与探针接触会较差或不能接触;⑷在排线过程中,左手一定要紧握已排好的芯线,否则芯线会移位,造成白线之间不能分辩,出现芯线错位现象;⑸双绞线外皮是否已插入水晶头后端,并被水晶头后端夹住,这直接关系到所做线头的质量,否则在使用过程中会造成芯线松动;⑹压线时一定要均匀缓慢用力,并且要用力压到底,使探针完全刺破双绞线芯线,否则会造成探针与芯线接触不良;⑺双绞线两端水晶头接线标准应做到相同设备相异、相异设备相同的原则,如不明确,请看其他相关资料;⑻测试时要仔细观察测试仪两端指示灯的对应是否正确,否则表明双绞线两端排列顺序有错,不能以为灯能亮就可以。

计算机网络简单以太网的组建实验报告

计算机网络简单以太网的组建实验报告

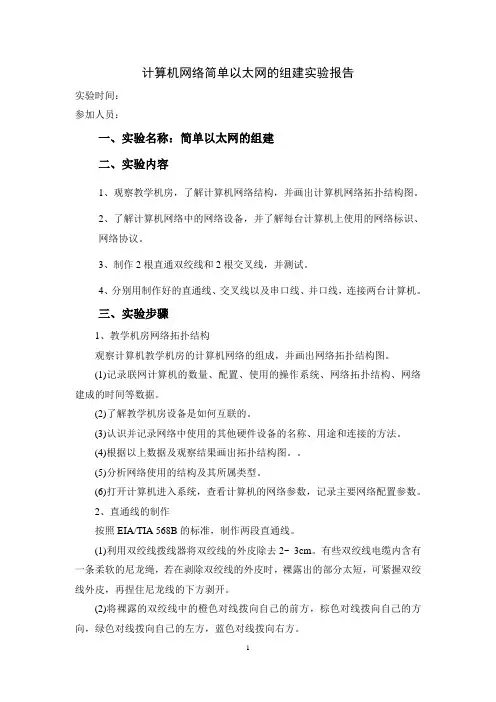

计算机网络简单以太网的组建实验报告实验时间:参加人员:一、实验名称:简单以太网的组建二、实验内容1、观察教学机房,了解计算机网络结构,并画出计算机网络拓扑结构图。

2、了解计算机网络中的网络设备,并了解每台计算机上使用的网络标识、网络协议。

3、制作2根直通双绞线和2根交叉线,并测试。

4、分别用制作好的直通线、交叉线以及串口线、并口线,连接两台计算机。

三、实验步骤1、教学机房网络拓扑结构观察计算机教学机房的计算机网络的组成,并画出网络拓扑结构图。

(1)记录联网计算机的数量、配置、使用的操作系统、网络拓扑结构、网络建成的时间等数据。

(2)了解教学机房设备是如何互联的。

(3)认识并记录网络中使用的其他硬件设备的名称、用途和连接的方法。

(4)根据以上数据及观察结果画出拓扑结构图。

(5)分析网络使用的结构及其所属类型。

(6)打开计算机进入系统,查看计算机的网络参数,记录主要网络配置参数。

2、直通线的制作按照EIA/TIA 568B的标准,制作两段直通线。

(1)利用双绞线拨线器将双绞线的外皮除去2~ 3cm。

有些双绞线电缆内含有一条柔软的尼龙绳,若在剥除双绞线的外皮时,裸露出的部分太短,可紧握双绞线外皮,再捏住尼龙线的下方剥开。

(2)将裸露的双绞线中的橙色对线拨向自己的前方,棕色对线拨向自己的方向,绿色对线拨向自己的左方,蓝色对线拨向右方。

(3)将绿色对线和蓝色对线放在中间位置,橙色对线和棕色对线保持不动,即放在靠外的位置。

(4)小心拨开每一对线,而不必剥开各对线的外皮。

特别注意的是,绿色条线应跨越蓝色对线。

正确的线序是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这里最容易犯错的是将白绿线与绿线相邻放在起,如图1-1所示。

(5)将裸露出的双绞线用剪刀或斜口钳剪下只剩下约14mm的长度。

最后再将双绞线的每一根线依序放入RJ-45接头的引脚内,第一一只引脚内应该放白橙色的线,其余类推。

(6)确定双绞线的每根线已经正确放置后,就可以用RJ-45压线钳压接RJ-45接头了,要确保每-一根线与接头的引脚充分接触。

实验一-网线的制作

实验一-网线的制作

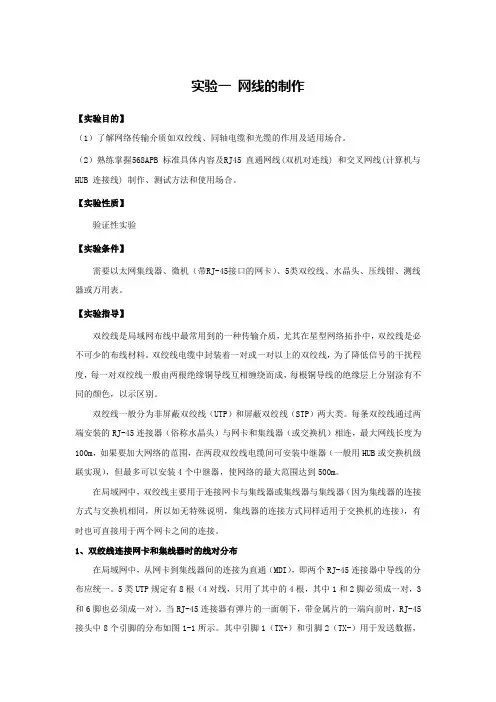

实验一网线的制作【实验目的】(1)了解网络传输介质如双绞线、同轴电缆和光缆的作用及适用场合。

(2)熟练掌握568APB 标准具体内容及RJ45 直通网线(双机对连线) 和交叉网线(计算机与HUB 连接线) 制作、测试方法和使用场合。

【实验性质】验证性实验【实验条件】需要以太网集线器、微机(带RJ-45接口的网卡)、5类双绞线、水晶头、压线钳、测线器或万用表。

【实验指导】双绞线是局域网布线中最常用到的一种传输介质,尤其在星型网络拓扑中,双绞线是必不可少的布线材料。

双绞线电缆中封装着一对或一对以上的双绞线,为了降低信号的干扰程度,每一对双绞线一般由两根绝缘铜导线互相缠绕而成,每根铜导线的绝缘层上分别涂有不同的颜色,以示区别。

双绞线一般分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类。

每条双绞线通过两端安装的RJ-45连接器(俗称水晶头)与网卡和集线器(或交换机)相连,最大网线长度为100m,如果要加大网络的范围,在两段双绞线电缆间可安装中继器(一般用HUB或交换机级联实现),但最多可以安装4个中继器,使网络的最大范围达到500m。

在局域网中,双绞线主要用于连接网卡与集线器或集线器与集线器(因为集线器的连接方式与交换机相同,所以如无特殊说明,集线器的连接方式同样适用于交换机的连接),有时也可直接用于两个网卡之间的连接。

1、双绞线连接网卡和集线器时的线对分布在局域网中,从网卡到集线器间的连接为直通(MDI),即两个RJ-45连接器中导线的分布应统一。

5类UTP规定有8根(4对线,只用了其中的4根,其中1和2脚必须成一对,3和6脚也必须成一对)。

当RJ-45连接器有弹片的一面朝下,带金属片的一端向前时,RJ-45接头中8个引脚的分布如图1-1所示。

其中引脚1(TX+)和引脚2(TX-)用于发送数据,引脚3(RX+)和引脚6(RX-)用于接收数据,即一对用于发送数据,一对用于接收数据。

其他的2对(4根)线没有使用。

组建以太网的实验报告

组建以太网的实验报告

组建以太网的实验报告
《组建以太网的实验报告》
实验目的:通过实验,了解以太网的组建过程和原理,掌握以太网的基本工作
原理和组建方法。

实验材料:
1. 以太网交换机
2. 以太网网线
3. 电脑
实验步骤:
1. 将以太网交换机连接电源,并将电脑和交换机用以太网网线连接起来。

2. 打开电脑,并进入网络设置界面,配置本地连接的IP地址、子网掩码和默认
网关。

3. 在交换机上查看连接状态,确认电脑和交换机之间的连接正常。

4. 在电脑上进行网络测试,确认网络连接正常。

实验结果:
经过以上步骤的操作,我们成功地组建了一个以太网局域网。

通过网络测试,
我们发现电脑可以正常连接到网络,并且可以进行数据传输和通信。

这表明我
们成功地组建了一个以太网,并且掌握了以太网的基本工作原理和组建方法。

实验结论:
通过本次实验,我们深入了解了以太网的组建过程和原理,掌握了以太网的基
本工作原理和组建方法。

以太网作为一种常用的局域网技术,具有简单、稳定、高效的特点,适用于各种规模的网络环境。

掌握以太网的组建方法对于网络工
程师和网络管理员来说是非常重要的,希望通过本次实验能够加深大家对以太网的理解,为今后的网络工作打下坚实的基础。

实验一 网线的制作

实验一 网线的制作

实验一网线的制作实验目的:学会网线制作的基本方法及工具的试用实验内容:1、工具介绍在网线制作的过程中,我们必须要用到一些制作的辅助工具和材料。

在此,我们先为大家介绍一些这些工具和材料。

在制作的工程中,最重要的工具当然就是压线钳了。

最前端是剥线口,刀片主要是起到切断线材我们局域网内组网所采用的网线,使用最为广泛的为双绞线(Twisted-Pair Cable;TP),双绞线是由不同颜色的4对8芯线组成,每两条按一定规则绞织在一起,成为一个芯线对。

作为以太局域网最基本的连接、传输介质,人们对双绞网线的重视程度是不够的,总认为它无足轻重,其实做过网络的人都知道绝对不是这样的,相反它在一定程度上决定了整个网络性能。

这一点其实我们很容易理解,一般来说越是基础的东西越是取着决定性的作用。

双绞线作为网络连接的传输介质,将来网络上的所有信息都需要在这样一个信道中传输,因此其作用是十分重要的,如果双绞线本身质量不好,传输速率受到限制,您说即使其它网络设备的性能再好,传输速度再高又有什么用呢?因为双绞线已成为整个网络传输速度的一个瓶颈。

它一般有屏蔽(Shielded Twicted-Pair STP)与非屏蔽(Unshielded Twisted-Pair UTP)双绞线之分,屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些,但价格也要贵些。

双绞线按电气性能划分的话,可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型,数字越大,也就代表着级别越高、技术越先进、带宽也越宽,当然价格也越贵了。

三类、四类线目前在市场上几乎没有了,如果有,也不是以三类或四类线出现,而是假以五类,甚至超五类线出售,这是目前假五类线最多的一种。

目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。

屏蔽的五类双绞线外面包有一层屏蔽用的金属膜,它的抗干扰性能好些,但应用的条件比较苛刻,不是用了屏蔽的双绞线,在抗干扰方面就一定强于非屏蔽双绞线。

实验一网线制作和组建简单以太网
