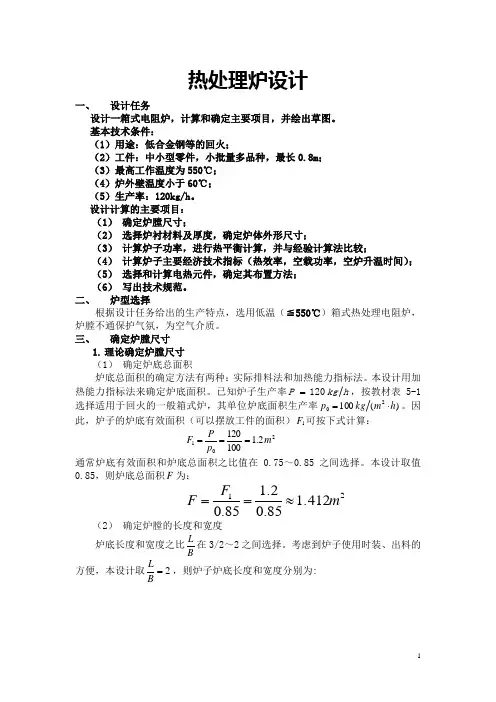

热处理炉(箱式电阻炉)设计

热处理炉设计一、 设计任务设计一箱式电阻炉,计算和确定主要项目,并绘出草图。
基本技术条件:(1)用途:低合金钢等的回火;(2)工件:中小型零件,小批量多品种,最长0.8m ;(3)最高工作温度为550℃;(4)炉外壁温度小于60℃;(5)生产率:120kg/h 。
设计计算的主要项目:(1) 确定炉膛尺寸;(2) 选择炉衬材料及厚度,确定炉体外形尺寸;(3) 计算炉子功率,进行热平衡计算,并与经验计算法比较;(4) 计算炉子主要经济技术指标(热效率,空载功率,空炉升温时间);(5) 选择和计算电热元件,确定其布置方法;(6) 写出技术规范。
二、 炉型选择根据设计任务给出的生产特点,选用低温(≦550℃)箱式热处理电阻炉,炉膛不通保护气氛,为空气介质。
三、 确定炉膛尺寸1. 理论确定炉膛尺寸(1) 确定炉底总面积炉底总面积的确定方法有两种:实际排料法和加热能力指标法。
本设计用加热能力指标法来确定炉底面积。
已知炉子生产率h kg P 120=,按教材表5-1选择适用于回火的一般箱式炉,其单位炉底面积生产率)(00120h m kg p ⋅=。
因此,炉子的炉底有效面积(可以摆放工件的面积)1F 可按下式计算:201 1.2100120m p P F === 通常炉底有效面积和炉底总面积之比值在0.75~0.85之间选择。
本设计取值0.85,则炉底总面积F 为: 21 1.41285.01.285.0m F F ≈== (2) 确定炉膛的长度和宽度 炉底长度和宽度之比BL 在3/2~2之间选择。
考虑到炉子使用时装、出料的方便,本设计取2=BL ,则炉子炉底长度和宽度分别为:m L B m F L 840.021.6802680.15.01.4125.0======(3) 确定炉膛高度 炉膛高度和宽度之比BH 在0.5~0.9之间选择,大炉子取小值,小炉子取大值。
本设计取中值0.7,则炉膛高度为:m B H 588.0840.07.07.0=⨯==2. 实际确定炉膛尺寸为方便砌筑炉子,需根据标准砖尺寸(230×113×65mm ),并考虑砌缝宽度(砌砖时两块砖之间的宽度,2mm )、上、下砖体应互相错开以及在炉底方便布置电热元件等要求,进一步确定炉膛尺寸。
箱式热处理电阻炉设计

辽宁工业大学热工过程与设备课程设计(说明书)题目:箱式热处理电阻炉设计院(系):专业班级:材料工程及其自动化131学号:姓名:指导教师:起止时间:2014-12-15~2014-12-28课程设计任务及评语目录目录................................................................................................................................................ I1 炉型的选择 (1)2 炉体结构及尺寸 (1)2.1 炉底面积的确定 (1)2.2 炉膛尺寸的确定 (1)2.3 炉衬材料及厚度的确定 (2)3 砌体平均表面积计算 (3)4. 炉子功率 (6)5 炉子热效率计算 (9)6 炉子空载功率计算 (9)7 空炉升温时间计算 (9)8 功率的分配与接线 (11)9 电热元件材料选择及计算 (12)10 电热体元件图 (14)11 电阻炉装配图 (15)12 电阻炉技术指标 (16)参考文献 (17)设计任务:为某厂设计一台井式热处理电阻炉,其技术条件为:(1) 用途:碳钢、合金钢毛坯或零件的正火、淬火,处理对象为中、小型零件、非长杆类零件,无定型产品,小批量,多品种。
(2) 生产率:220 kg / h 。
(3) 额定工作温度:1200 ℃。
(4) 生产特点:周期式成批装料,长时间连续生产。
1 炉型的选择根据给定的技术要求选取高温箱式炉,箱式炉结构简单,操作方便,容易准确控制温度,炉膛温度分布均匀,便于使用控制气氛,容易实现机械化自动化操作。
箱式炉生产能力较低,适用于小规模生产。
高温箱式炉,炉衬厚度大,可以减少热损失。
满足设计要求。
2 炉体结构及尺寸炉体结构尺寸根据工件的形状,尺寸,装炉量以及炉子生产率来决定。
同时考虑到炉子的传热特点、检修和装出料方便。
箱式电阻炉设计(修改版)

佳木斯大学热处理设备课程设计(说明书)题目:热处理箱式电阻炉的设计(生产率110kg/h,温度≤600℃)院(系):材料科学与工程学院专业班级:金属一班学号:**********学生姓名:位来指导教师:**起止时间:2012-11-19~2012-12-10课程设计任务及评语目录一、炉型的选择 (1)二、确定炉体结构和尺寸 (1)三、砌体平均表面积计算 (2)四、计算炉子功率 (2)五、炉子热效率计算 (5)六、炉子空载功率计算 (5)七、空炉升温时间计算 (5)八、功率的分配与接线 (6)九、电热元件材料选择及计算 (6)十、电热体元件图 (7)十一、电阻炉装配图 (7)十二、电阻炉技术指标 (7)参考文献 (8)设计任务:按工作要求可设计一台热处理电阻炉,其技术要求为:(1)用途:中低碳钢、合金钢毛坯或零件的淬火、正火处理,处理对象为中小型零件,无定型产品,处理批量为多品种,小批量;(2)生产率:110kg/h;(3)工作温度:最高使用温度≤600℃;(4)生产特点:周期式成批装料,长时间连续生产。
一、炉型的选择根据设计任务给出的技术要求和生产特点,本设计宜选用箱式热处理电阻炉。
二、确定炉体结构和尺寸1.炉底面积的确定根据所学知识炉底面积用炉底强度来计算。
生产率为110kg/h,即可选择箱式炉用于淬火和正火时的单位面积炉底强度h为115kg/(m2·h),故可求得炉底有效面积F1 = P/h= 110/115 = 0.96m2K为有效面积与炉底总面积的比例系数,K=F/F1=0.75~0.85,我们取系数为0.84,则炉底实际面积:F = F1/0.84 =0.96/0.84 =1.14m22.炉底长度和宽度的确定考虑到工作时的状态,长度与宽度之比L/B=3:2,因此可知B =930m,L =1310m。
又因为要考虑便于砌砖,根据标准砖尺寸,取L =1380mm,B =920mm。
箱式电阻炉课程教学设计

一、设计任务书题目:设计一台中温箱式热处理电阻炉; 炉子用途:中小型零件的热处理;材料及热处理工艺:中碳钢毛坯或零件的淬火、正火及调制处理; 生产率:160 kg/h ;生产要求:无定型产品,小批量多品种,周期式成批装料,长时间连续生产; 要求:完整的设计计算书一份和炉子总图一张。
二、炉型的选择根据生产特点,拟选用中温箱式热处理电阻炉,最高使用温度950℃,不通保护气氛。
三、确定炉体结构及尺寸 1.炉底面积的确定因无定型产品,故不能用实际排料法确定炉底面积,只能用加热能力指标法。
已知生产率p 为160 kg/h ,按照教材表5-1选择箱式炉用于正火和淬火时的单位面积生产率p 0为 120 kg/(m 2﹒h),故可求得炉底有效面积:F 1=P P 0=160120=1.33 m 2 由于有效面积与炉底总面积存在关系式F 1F ⁄=0.75~0.85,取系数上限,得炉底实际面积:F =F 1=1.33=1.57 m 2 2.炉底长度和宽度的确定由于热处理箱式电阻炉设计时应考虑出料方便,取L B ⁄=2,因此,可求得:L =√F 0.5⁄=√1.570.5⁄=1.772 mB =L 2⁄=1.7722⁄=0.886 m根据标准砖尺寸,为便于砌砖,取L =1.741 m ,B =0.869 m ,如总图所示。
3.炉膛高度的确定按照统计资料,炉膛高度H与宽度B之比H B⁄通常在0.5~0.9之间,根据炉子工作条件,取H B⁄=0.64Om。
因此,确定炉膛尺寸如下:长L=(230+2)×7+(230×1+2)=1741 m2宽B=(120+2)×4+(65+2)+(40+2)×2+(113+2)×2=869 mm高H=(65+2)×9+37=640 mm为避免工件与炉内壁或电热元件搁砖相碰撞,应使工件与炉膛内壁之间有一定的空间,确定工作室有效尺寸为:=1500 mmL效=700 mmB效=500 mmH效4.炉衬材料及厚度的确定由于侧墙、前墙及后墙的工作条件相似,采用相同炉衬结构,即113mm QN−0.8轻质粘土砖,+80 mm密度为250 kg m3⁄的普通硅酸铝纤维毡,+113mm B级硅藻土砖。
热处理箱式电阻炉课程设计

(2) 炉子损失热量 ①通过炉衬散热损失 Q 散 假设炉外壁温度为 50℃ 查表得 侧墙综合换热系数 炉顶综合换热系数
侧 顶
=11.5 W/㎡·℃ =13.1 W/㎡·℃
炉底综合换热系数
底
=9.4 W/㎡·℃
a. 侧墙 耐火层为轻质粘土砖,热导率:0.29+0.256 10 t,厚度:113mm
3
t ,最高使用温度为 900℃
(2)炉墙: 耐火层:QN—1.0 轻质耐火粘土砖,规格为 230×113×65mm,热导率为
1 0 . 29 0 . 256 10
3
《热处理设 备课程设计 指导书》附表 2
t ,厚度 1 113 mm
保温层:B 级硅藻土砖,规格为 230×113×65mm,热导率为
2 3
3
1 . 8 10 kJ
5
3
Q 底 8 . 2 10 kJ
4
1 6
×(1.4+0.113×2+0.23×2)=0.26 ㎡
1 6
V2=[π (1+0.113+0.23) -π (1+0.113) ] × =0.62 ㎡
2
2
×(1.4+0.113×2+0.23×2) 蓄热量 Q 蓄 = 5 . 8 10 kJ
m 0 . 3 [( 0 . 035 2 ) (
2
0 . 02 2
) ] 7 . 8 10
2
3
1 . 5 kg
因 Q 辅=G 辅 C(t 终-t0)
( 故 Q 辅 1 40 1 . 5 0 . 649 850 - 20 ) 3 . 23 10 kJ
4
② 垫铁:高 300mm,外径 50mm,内径 40mm 每个垫铁的质量
中温箱式电阻炉设计

中温箱式电阻炉设计1.箱体结构设计中温箱式电阻炉的箱体一般由耐高温材料制成,如不锈钢或钢板,具有良好的隔热性能。
为了方便操作和维护,炉门宜设计成可开启的结构。
箱体的尺寸需要根据加热件的尺寸确定,同时要考虑箱体内的空间利用率和加热均匀性。
2.加热元件设计为了实现中温范围内的温度控制,可以采用电阻丝作为加热元件。
电阻丝通常采用高温耐热性好的材料,如镍铬合金电热丝。
电热丝可以布置在箱体的四壁和底部,以保证加热的均匀性。
根据设计需求,可以设置多个加热区域,每个区域的电热丝可以独立控制。
3.温度控制系统设计温度控制系统是中温箱式电阻炉的关键部分。
常用的温度控制器主要有PID控制器和智能温控仪。
对于中温热处理,一般采用PID控制器来实现温度的精确控制。
PID控制器通常有设定温度、反馈信号和输出控制信号三个主要部分。
根据炉内温度的变化,PID控制器可以自动调节电阻丝的电流,以维持设定温度。
温度探头的选择是影响控制系统准确性的另一个关键因素。
可以选择热电偶或热电阻作为温度传感器,并安装在炉腔内,以实时反馈当前温度给PID控制器。
4.其他参数设置在设计中温箱式电阻炉时,还需要考虑一些其他参数的设置,以确保设备的正常运行和安全性。
例如,功率参数的选择决定了炉内的加热速度和工作效率;安全装置的设置可以包括过温报警器和保险丝等,以防止温度过高引发火灾或其他事故。
总结起来,中温箱式电阻炉的设计需要考虑箱体结构、加热元件、温度控制系统等多个方面的因素。
通过合理选择材料、设计尺寸、加热方式和温度控制方式等参数,可以实现中温范围内的温度控制和热处理需求。
箱式热处理电阻炉设计方案

h–炉底强度,115kg/(m·h)。
因为有效面积与炉底实际面积存在关系式K=F1/F= 0.85,得炉底实际面积
F = F1/0.85= 2.87/ 0.85=3.38m2
2.2
对于箱式热处理电阻炉,炉底长度与宽度之比约为3:2,所以由炉底长度公式
L=
可知L= =2.25m
2.炉底
炉底在高温下承受工件的压力,装出料时常受到工件的冲击或磨损,因此,要求有较高的耐压强度,砌层厚度也要求比炉墙厚一些。一般电阻炉的炉底结构是在炉底钢板上用硅藻土砌成方格子做支撑,格子内再填充蛭石粉,上面在铺几层硅藻土或轻质砖,再往上为耐火砖。
3.炉顶
由于侧墙、前墙及后墙以及炉顶的工作条件相似,采用相同炉衬结构,即一层:耐火纤维毡厚度200mm。炉宽小于3.5 – 4.0 m的电阻炉采用拱顶。本设计炉采用拱顶60°拱角。
材料科学与工程141
课程设
计题目
箱式热处理电阻炉的设计
生产率330kg / h,额定工作温度600℃,炉底强度115kg / m·h;
炉底强度系数0.85;纤维毡保温材料
课程设计(论文)要求与任务
(1)炉型的选择
(2)确定炉体结构与尺寸
(3)计算砌体平均表面积
(4)计算加热炉功率
(5)计算炉子热效率
2.1
根据炉底强度指标计算炉底面积。因为零件产品为无定型产品,故不能用炉子一次装料量确定炉底面积,只能用炉底强度指标法。根据已知的生产率p为280 kg / h,炉底强度h为110kg/m2·h,故可求得炉底有效面积
F1=p / h=330/ 115=2.87m2
式中F1–炉底有效面积,2.87m2;
(4)功率的分配;电热元件尺寸、布置,绘制电热元件示意图。1天
650℃ 90kgh的箱式电阻炉设计 课程设计报告

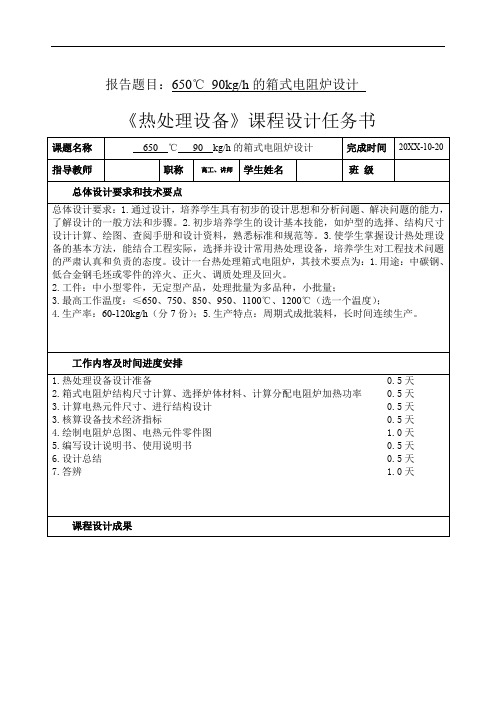

报告题目:650℃90kg/h的箱式电阻炉设计《热处理设备》课程设计任务书课题名称650 ℃90 kg/h的箱式电阻炉设计完成时间20XX-10-20指导教师职称高工、讲师学生姓名班级总体设计要求和技术要点总体设计要求:1.通过设计,培养学生具有初步的设计思想和分析问题、解决问题的能力,了解设计的一般方法和步骤。
2.初步培养学生的设计基本技能,如炉型的选择、结构尺寸设计计算、绘图、查阅手册和设计资料,熟悉标准和规范等。
3.使学生掌握设计热处理设备的基本方法,能结合工程实际,选择并设计常用热处理设备,培养学生对工程技术问题的严肃认真和负责的态度。
设计一台热处理箱式电阻炉,其技术要点为:1.用途:中碳钢、低合金钢毛坯或零件的淬火、正火、调质处理及回火。
2.工件:中小型零件,无定型产品,处理批量为多品种,小批量;3.最高工作温度:≤650、750、850、950、1100℃、1200℃(选一个温度);4.生产率:60-120kg/h(分7份);5.生产特点:周期式成批装料,长时间连续生产。
工作内容及时间进度安排1.热处理设备设计准备 0.5天2.箱式电阻炉结构尺寸计算、选择炉体材料、计算分配电阻炉加热功率 0.5天3.计算电热元件尺寸、进行结构设计 0.5天3.核算设备技术经济指标 0.5天4.绘制电阻炉总图、电热元件零件图 1.0天5.编写设计说明书、使用说明书 0.5天6.设计总结 0.5天7.答辨 1.0天课程设计成果1、设计说明书:设计说明书是存档文件,是设计的理论计算依据。
说明书的格式如下: (1)统一模板,正规书写;(2)说明书的内容及计算说明项目:(a )、对设计课题的分析;(b )、设计计算过程;(c )、炉子技术指标;(d )、参考文献。
2、设计图纸:(1)电阻炉总图一张(A 3),要求如下:(a )、图面清晰,比例正确;(b )、尺寸及其标注方法正确;(c )、视图、剖视图完整正确;(d )、注出必要的技术条件。
热工设备课程设计-箱式电阻炉的设计

热工课程设计说明书题箱式电阻炉的设计学院:专业:姓名:班级: 学号: 指导教师:年月日格式说明1. 上、下页边距均为2.54厘米,左、右页面边距均为3.17厘米,全文1.25倍行距;2. 一级标题:宋体四号加粗;3. 二级(及二级以下)标题:宋体小四加粗;4. 正文文字:宋体小四;5. 参考文献:宋体五号;6. 所有英文字体用Times New Roman;7. A4纸单面打印。
热工课程设计任务书一、设计题目:箱式电阻炉的设计二、原始数据:1.电阻炉形式:箱式电阻炉2.炉膛尺寸:400mm×200mm×160mm3.使用温度: 1100℃4.炉体表面温度:80℃5.电源、电压:单相220V三、设计说明书内容:3.炉体材料选择和炉体结构设计。
4.功率计算。
5.电热体材料选择、电热体布置及供电电路设计。
6.电热体计算。
四、设计要求:1.认真设计,积极思考,刻苦专研,独立完成,有所创新。
2.设计说明书:1份:思路清晰,论述充分;设计参数选择合理,设计计算步骤完整、结果准确;注明参考文献。
3.设计图纸:2#图纸2张:图面布置合理,比例适当,图面清洁;绘图线条类型正确、位置准确;尺寸标注正确、齐全。
五、进度安排:周一、二:查阅资料,确定设计方案,进行设计计算。
周三、四、五:画图,编写设计说明书。
箱式电阻炉设计说明书摘要本文提出并设计了工作温度为1100℃的箱式电阻炉,其炉膛尺寸为400mm×200mm×160mm。
通过对炉体材料和炉体结构的对比分析,选择了适当的耐火材料和保温材料,即耐火材料粘土砖和保温材料轻质粘土砖,确定了炉门炉墙炉顶的结构,并进行了热量计算,计算出了整体尺寸。
其次,进行了功率计算,并且对功率进行了校核。
计算结果验证了所选材料的合理,并预期能够运行保证运行温度。
然后对当前普遍采用的电热体材料进行了分析,选择硅碳棒作为电热体材料,使用合理的供电电路,保证了炉膛的热源供给,并计算出所需使用的数目。
低温箱式电阻炉课程设计

低温箱式电阻炉课程设计一、课程目标知识目标:1. 学生能够理解低温箱式电阻炉的基本结构、工作原理及操作流程。
2. 学生能够掌握低温箱式电阻炉在实验中的应用场景,如材料烧结、样品加热等。
3. 学生能够了解低温箱式电阻炉的安全操作规范及维护保养方法。
技能目标:1. 学生能够独立操作低温箱式电阻炉,进行简单的实验加热处理。
2. 学生能够通过实际操作,学会设置低温箱式电阻炉的温度、时间等参数,确保实验的准确性。
3. 学生能够分析实验过程中出现的问题,提出合理的解决方案。
情感态度价值观目标:1. 培养学生对低温箱式电阻炉及相关实验设备的尊重和爱护,养成良好的实验习惯。
2. 培养学生严谨的科学态度,注重实验安全,提高实验操作的规范性和责任感。
3. 培养学生团队协作精神,学会在实验中互相帮助、共同进步。
课程性质:本课程为实验实践课程,以学生动手操作为主,结合理论知识,培养学生的实际操作能力。
学生特点:学生处于中学阶段,具有一定的物理知识和实验操作基础,对低温箱式电阻炉有一定的好奇心。
教学要求:结合课本知识,注重实践操作,强调安全规范,提高学生的实验技能和综合素养。
将课程目标分解为具体的学习成果,以便在教学设计和评估中达到预期效果。
二、教学内容1. 低温箱式电阻炉的基本结构:介绍炉体、加热元件、温控系统等组成部分,结合教材相关章节,让学生了解其工作原理。
2. 低温箱式电阻炉的操作流程:详细讲解开关机、温度设置、时间设定、样品放置等步骤,指导学生按照教材中的操作规范进行实践。
3. 低温箱式电阻炉的应用场景:介绍低温箱式电阻炉在材料烧结、样品加热等实验中的应用,结合教材实例,加深学生的理解。
4. 安全操作规范及维护保养:强调低温箱式电阻炉的安全操作要点,如防止触电、烫伤等,讲解维护保养方法,确保设备长期稳定运行。
5. 实验操作技巧:指导学生掌握设置温度、时间等参数的技巧,分析实验过程中可能遇到的问题及解决方法。
教学大纲安排:第一课时:低温箱式电阻炉的基本结构和工作原理,操作流程预习。
箱式电阻炉课程设计

800℃/100kg/h的箱式电阻炉设计专业:材料科学与工程:天美学号:201002040424指导老师:周世杰善华素田目录一、设计任务书 (2)二、炉型的选择 (2)三、确定炉体结构及尺寸 (2)1.炉底面积的确定 (2)2.炉底长度和宽度的确定 (2)3.炉膛高度的确定 (3)4.炉衬材料及厚度的确定 (3)四、砌体平均表面积计算 (4)1.炉顶平均面积 (5)2.炉墙平均面积 (5)3.炉底平均面积 (5)五、计算炉子功率 (6)1.根据经验公式法计算炉子功率 (6)2.根据热平衡计算炉子功率 (7)六、炉子热效率计算 (14)1.正常工作时的效率 (14)2.在保温阶段,关闭炉门时的效率 (14)七、炉子空载功率计算 (15)八、空炉升温时间计算 (15)1.炉墙及炉顶蓄热 (15)2.炉底蓄热计算 (17)3.炉底板蓄热计算 (19)九、功率的分配与接线 (20)十、电热元件材料选择及计算 (20)1.图表法 (20)2.理论计算法 (21)十一、炉子构架、炉门启闭机构和仪表图(略) (24)十二、炉子总图,主要零部件图及外部接线图(略),砌体图 (24)十三、炉子技术指标(标牌) (24)十四、编制使用说明书(略) (24)一、设计任务书题目:设计一台中温箱式热处理电阻炉;炉子用途:碳钢、低合金钢等的淬火、调质以及退火、正火;工件:,小批量多品种,最长0.8m;生产率:100 kg/h;生产要求:无定型中小型零件,小批量多品种,最长0.8m周期式成批装料,长时间连续生产;要求:完整的设计算书一份和炉子总图一。
二、炉型的选择根据生产特点,拟选用中温箱式热处理电阻炉,最高使用温度,炉外壁温度为,不通保护气氛。
三、确定炉体结构及尺寸1.炉底面积的确定因无定型产品,故不能用实际排料法确定炉底面积,只能用加热能力指标法。
已知生产率p为100 kg/h,按照教材表5-1选择箱式炉用于正火和淬火时的单位面积生产率p0为100 kg/(m2﹒h),故可求得炉底有效面积:由于有效面积与炉底总面积存在关系式,取系数上限,得炉底实际面积:2.炉底长度和宽度的确定由于热处理箱式电阻炉设计时应考虑出料方便,取,因此,可求得:根据标准砖(轻质耐火砖)尺寸,为便于砌砖,取,如总图所示。
箱式电阻炉课程设计(精编文档).doc

【最新整理,下载后即可编辑】一、设计任务书题目:设计一台中温箱式热处理电阻炉;生产能力:160 kg/h ;生产要求:无定型产品,小批量多品种,周期式成批装料,长时间连续生产;要求:完整的设计计算书一份和炉子总图一张。
二、炉型的选择根据生产特点,拟选用中温箱式热处理电阻炉,最高使用温度650℃,不通保护气氛。
三、确定炉体结构及尺寸1.炉底面积的确定因无定型产品,故不能用实际排料法确定炉底面积,只能用加热能力指标法。
已知生产率p 为160 kg/h ,按照教材表5-1选择箱式炉用于退火和回火时的单位面积生产率p 0为100 kg/(m 2﹒h),故可求得炉底有效面积:F 1=P P 0=160100=1.6m 2 由于有效面积与炉底总面积存在关系式F 1F ⁄=0.60~0.85,取系数上限,得炉底实际面积:F =F 10.85=1.60.85=1.88m 2 2.炉底长度和宽度的确定由于热处理箱式电阻炉设计时应考虑出料方便,取L B ⁄=2,因此,可求得:L =√F 0.5⁄=√1.880.5⁄=1.94mB =L 2⁄=1.942⁄=0.97 m根据标准砖尺寸,为便于砌砖,取L =1.970 m,B =0.978 m,如总图所示。
3.炉膛高度的确定按照统计资料,炉膛高度H与宽度B之比H B ⁄通常在0.5~0.9之间,根据炉子工作条件,取H B ⁄=0.654m。
因此,确定炉膛尺寸如下:长L=(230+2)×8+(230×12+2)=1970m宽B=(120+2)×4+(65+2)×2+(40+2)×3+ (113+2)×2=978mm高H=(65+2)×9+37=640mm为避免工件与炉内壁或电热元件搁砖相碰撞,应使工件与炉膛内壁之间有一定的空间,确定工作室有效尺寸为:L效=1700mmB效=700mmH效=500mm4.炉衬材料及厚度的确定由于侧墙、前墙及后墙的工作条件相似,采用相同炉衬结构,即113mm QN−0.8轻质粘土砖,+80mm密度为250kg m3⁄的普通硅酸铝纤维毡,+113mm B级硅藻土砖。
箱式电阻炉设计(修改版)

辽宁工业大学热工过程与设备课程设计(说明书)题目:热处理箱式电阻炉的设计(生产率110kg/h,温度≤600℃)院(系):材料科学与工程学院专业班级:材料083学号:学生姓名:指导教师:起止时间:2011-12-26~2012-1-8课程设计任务及评语目录一、炉型的选择 (1)二、确定炉体结构和尺寸 (1)三、砌体平均表面积计算 (2)四、计算炉子功率 (2)五、炉子热效率计算 (5)六、炉子空载功率计算 (5)七、空炉升温时间计算 (5)八、功率的分配与接线 (6)九、电热元件材料选择及计算 (6)十、电热体元件图 (7)十一、电阻炉装配图 (7)十二、电阻炉技术指标 (7)参考文献 (8)设计任务:按工作要求可设计一台热处理电阻炉,其技术要求为:(1)用途:中低碳钢、合金钢毛坯或零件的淬火、正火处理,处理对象为中小型零件,无定型产品,处理批量为多品种,小批量;(2)生产率:110kg/h;(3)工作温度:最高使用温度≤600℃;(4)生产特点:周期式成批装料,长时间连续生产。
一、炉型的选择根据设计任务给出的技术要求和生产特点,本设计宜选用箱式热处理电阻炉。
二、确定炉体结构和尺寸1.炉底面积的确定根据所学知识炉底面积用炉底强度来计算。
生产率为110kg/h,即可选择箱式炉用于淬火和正火时的单位面积炉底强度h为115kg/(m2·h),故可求得炉底有效面积F1 = P/h= 110/115 = 0.96m2K为有效面积与炉底总面积的比例系数,K=F/F1=0.75~0.85,我们取系数为0.84,则炉底实际面积:F = F1/0.84 =0.96/0.84 =1.14m22.炉底长度和宽度的确定考虑到工作时的状态,长度与宽度之比L/B=3:2,因此可知B =930m,L =1310m。
又因为要考虑便于砌砖,根据标准砖尺寸,取L =1380mm,B =920mm。
3.炉膛高度的确定炉膛高度可根据经验总结来计算,炉膛高度H与炉底宽度B之比H/B大约在0.8左右,本设计根据炉子工作条件并考虑利于辐射散热与对流传热等因素,这里取H/B = 0.85,再根据标准砖尺寸,最终选定炉膛高度H = 780mm。
箱式电阻炉课程设计

箱式电阻炉课程设计一、教学目标本节课的教学目标是让学生掌握箱式电阻炉的基本原理、结构和操作方法,能够运用所学知识对电阻炉进行简单的故障排查和维护。
具体目标如下:1.知识目标:(1)了解电阻炉的工作原理及其组成部分;(2)掌握电阻炉的启动、停止和运行调节方法;(3)了解电阻炉的故障类型及解决方法。
2.技能目标:(1)能够正确操作电阻炉,进行加热实验;(2)能够根据实验现象判断电阻炉的运行状态;(3)能够运用所学知识对电阻炉进行简单的故障排查和维护。
3.情感态度价值观目标:(1)培养学生对科学实验的兴趣和好奇心;(2)培养学生动手操作能力和团队合作精神;(3)培养学生对安全生产的认识,提高安全意识。
二、教学内容本节课的教学内容主要包括以下几个部分:1.电阻炉的工作原理及其组成部分;2.电阻炉的启动、停止和运行调节方法;3.电阻炉的故障类型及解决方法;4.电阻炉的安全操作规程。
教学过程中,将通过讲解、演示和实验等多种方式,使学生掌握电阻炉的基本知识和操作技能。
三、教学方法为了提高教学效果,本节课将采用以下几种教学方法:1.讲授法:讲解电阻炉的工作原理、结构和故障处理方法;2.演示法:演示电阻炉的启动、停止和运行过程;3.实验法:学生动手操作电阻炉,进行加热实验;4.讨论法:分组讨论实验现象,分析故障原因。
通过多样化教学方法,激发学生的学习兴趣,提高学生的动手能力和解决问题的能力。
四、教学资源为了保证教学质量,本节课将准备以下教学资源:1.教材:提供电阻炉相关知识的教材,以便学生课后复习;2.参考书:推荐一些与电阻炉相关的参考书,拓展学生的知识面;3.多媒体资料:制作PPT、视频等多媒体资料,帮助学生更好地理解电阻炉的工作原理和操作方法;4.实验设备:准备电阻炉实验设备,让学生亲自动手操作,提高实践能力。
以上教学资源将有助于实现本节课的教学目标,提高学生的学习效果。
五、教学评估本节课的教学评估将采用多元化的方式,以全面、客观地评价学生的学习成果。
箱式电阻炉材料热处理课程设计报告说明书

化学与材料工程学院材料热处理课程设计说明书学生:专业:金属材料工程学号:班级:材料金属指导教师:目录一、设计任务书 (3)二、工艺设计 (3)1.型的选择 (3)2.炉膛尺寸确实定 (3)3.炉子砌砖设计 (4)4.中温箱式电阻炉功率的计算 (4)5.电热元件 (5)6.电热元件的设计计算 (5)三、工艺流程图和设备装置图 (7)四、进度安排 (9)五、总结与体会 (9)一、设计任务书为某厂设计一台热处理电阻炉,其技术条件如下:1)用途:中碳钢、低合金钢毛坯或零件的淬火、正火及退火处理,处理对象为中小型零件,无定型产品,处理批量为多种,小批量。
2)生产率:160 kg/h3)工作温度:最高使用温度950℃4)生产特点:周期式成批装料,长时间连续生产。
二、工艺设计1.炉型的选择根据设计的具体要求和生产特点,进展综合技术经济分析。
决定选用箱式电阻炉,不通保护气体,炉子最高温度为950℃。
属中温箱式电阻炉。
2.炉膛尺寸确实定〔1〕查表,箱式电阻炉单位炉底面积生产率P0 ,取P=100[kg/(m2·h)]〔2〕炉底面积采用加热能力指标法计算,F效= ==1.25 m2==0.75 - 0.85,取上限,0.85,炉底总面积:= 0.85 F 总= 1.5625 m 2炉底板宽度 B == =0.88 m炉底板长度 L = = =1.77 m〔3〕.炉膛高度确实定炉膛高度H 与宽度B 之比 =0.52 – 0.9,取0.7高度H = 0.628 m〔4〕.炉膛有效尺寸〔可装工件〕 L 效×B 效×H 效=1.77m × 0.88m × 0.628m 〔5〕.炉膛尺寸宽 B =B 效+2×〔0.1-0.15〕取0.1 B=0.88+2×0.1=1.08 m 长 L =L 效+ 2×〔0.1-0.2〕取0.1 L=1.77+2×0.1=1.97 m 高 H=0.67×9+0.37=0.64m3.炉子砌砖设计耐火层选用体积密度为0.6g/cm 3的轻质耐火粘土砖,保温层为硅藻土骨架填充蛭石粉。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、设计任务书
题目:设计一台中温箱式热处理电阻炉;
生产能力:160 kg/h;
生产要求:无定型产品,小批量多品种,周期式成批装料,长时间连续生产;
要求:完整的设计计算书一份和炉子总图一。
二、炉型的选择
根据生产特点,拟选用中温箱式热处理电阻炉,最高使用温度,不通保护气氛。
三、确定炉体结构及尺寸
1.炉底面积的确定
因无定型产品,故不能用实际排料法确定炉底面积,只能用加热能力指标法。
已知生产率p为160 kg/h,按照教材表5-1选择箱式炉用于退火和回火时的单位面积生产率p0为
100 kg/(m2﹒h),故可求得炉底有效面积:
由于有效面积与炉底总面积存在关系式,取系数上限,得炉底实际面积:
2.炉底长度和宽度的确定
由于热处理箱式电阻炉设计时应考虑出料方便,取,因此,可求得:
根据标准砖尺寸,为便于砌砖,取,如总图所示。
3.炉膛高度的确定
按照统计资料,炉膛高度与宽度之比通常在之间,根据炉子工作条件,取。
因此,确定炉膛尺寸如下:
长
宽
高
为避免工件与炉壁或电热元件搁砖相碰撞,应使工件与炉膛壁之间有一定的空间,确定工作室有效尺寸为:
4.炉衬材料及厚度的确定
由于侧墙、前墙及后墙的工作条件相似,采用相同炉衬结构,即轻质粘土砖,密度为的普通硅酸铝纤维毡,级硅藻土砖。
炉顶采用轻质粘土砖,密度为的普通硅酸铝纤维毡,膨胀珍珠岩。
炉底采用三层轻质粘土砖,密度为的普通硅酸
铝纤维毡,级硅藻土砖和膨胀珍珠岩复合炉衬。
炉门用轻质粘土砖,密度为的普通硅酸铝纤维毡,
级硅藻土砖。
炉底隔砖采用重质粘土砖,电热元件搁砖选用重质高铝砖。
炉底板材料选用耐热钢,根据炉底实际尺寸给出,分三块或者四块,厚。
四、砌体平均表面积计算
砌体外廓尺寸如下:
试中——拱顶高度,此炉子采用60°标准拱顶,取拱弧半径,则f可由求得f=131.052。
1.炉顶平均面积
2.炉墙平均面积
炉墙面积包括侧墙及前后墙,为简化计算,将炉门包括在前墙。
3.炉底平均面积
五、计算炉子功率
1.根据经验公式法计算炉子功率
由教材式
取式中系数K为保温系数,取值为11,炉温,炉膛面积
所以
由经验公式法计算得
2.根据热平衡计算炉子功率
(1)加热工件所需的热量
由资料附表得,工件在及时比热容分别为,
,根据式
(2)通过炉衬的散热损失的热量
I.炉墙的散热损失
由于炉子侧壁和前后墙炉衬结构相似,故作统一数据处理,为简化计算,将炉门包括在前墙。
根据式
对于炉墙散热,如图所示,首先假定界面上的温度及炉壳温度,,,,则
耐火层的平均温度,硅酸铝纤维层的平均温度,硅藻土砖层的平均温度,层炉衬的导热率由教材附表3得。
普通硅酸铝纤维的热导率由教材附表4查得,在与给定温度相差较小围近似认为其热导率与温度成直线关系,由,得
当炉壳温度为,室温为是,由教材附表2可得炉墙外表面对车间的综合传热系数
①求热流
②验算交界面上的温度
误差,满足设计要求,不需要重新估算。
误差,同样满足设计要求,不需要重新估算。
③验算炉壳温度
满足一般热处理电阻炉表面升温的要求。
计算炉墙散热损失
II.炉顶的散热损失
和炉墙散热损失同理:
III.炉底的散热损失
整个炉体散热损失
(3)开启炉门的辐射热损失
设装出料所需时间为每小时6分钟,根据
因为,,由于正常工作是,炉门开启高度为炉膛高度一半,故炉门开启面积,炉门开启率。
由于炉门开启后,辐射口为矩形,且与之比为,炉门开启高度与炉墙厚度之比为,由教材图1-14第一条线查得孔口遮蔽系数,故
(4)开启炉门溢气热损失
溢气热损失由公式得
式中,
冷空气密度,由附表得,为溢气温度,近似认为
(5)其他热损失
其他热损失约为上述热损失之和的,故
(6)炉子热量总支出
其中,由公式得
(7)炉子安装功率
由教材式
其中,为功率储备系数,本炉设计中取1.3,则
与标准炉子相比较,取炉子功率为。
六、炉子热效率计算
1.正常工作时的效率
由教材式(8.18)
2.在保温阶段,关闭炉门时的效率
七、炉子空载功率计算
八、功率的分配与接线
功率均匀分布在炉膛两侧及炉底,组成或接线。
供电电压为车间动力电网。
核算炉膛布置电热元件壁表面负荷,对于周期式作业炉,壁表面负荷应在之间,常用为之间。
表面负荷在常用的围之,故符合设计要求。
九、电热元件材料选择及计算
由最高使用温度,选用线状合金作电热元件,接线方式采用。
1.图表法
有教材表96查得电热元件,箱式电阻炉接线,直径时,其表面负荷为。
每组元件长度,总长度,元件总质量。
2.理论计算法
(1)求时电热元件的电阻率
当炉温为时,电热元件温度取,由资料附表12查得在时电阻率,电阻温度系数,则下的电热元件电阻率为
(2)确定电热元件表面功率
根据本炉子电热元件工作条件取。
(3)每组电热元件功率
由于采用接法,即两组电热元件并联后再接成的三相双星形接法,每组电热元件功率
(4)每组电热元件端电压
由于采用接法,车间动力电网端电压为,故每组电热元件端电压即为每相电压
(5)电热元件直径
线状电热元件直径由公式得
取。
(6)每组电热元件长度和质量
每组电热元件长度得
每组电热元件质量得
其中由附表查得
(7)电热元件总长度和总质量
电热元件总长度得
电热元件总质量得
(8)校核电热元件表面负荷
,结果满足设计要求。
(9)电热元件在炉膛的布置
将6组电热元件每组分为4折,布置在两侧炉墙及炉底上,则有
布置电热元件的炉壁长度
丝状电热元件绕成螺旋状,当元件温度高于,螺旋节径,取。
螺旋体圈数N和螺距h分别为
按规定,在围满足设计要求。
根据计算,选用方式接线,采用所用电热元件质量最小,成本最低。
电热元件节距h在安装时适当调整,炉口部分增大功率。
电热元件引出棒材料选用,。
十、炉子构架、炉门启闭机构和仪表图(略)。
十一、炉子总图,主要零部件图及外部接线图(略),砌体图(略)
十二、炉子技术指标(标牌)
额定功率:额定电压:
最高使用温度:生产率:
相数:3 接线方法:
工作室有效尺寸:
外形尺寸:
质量:出厂日期:。
