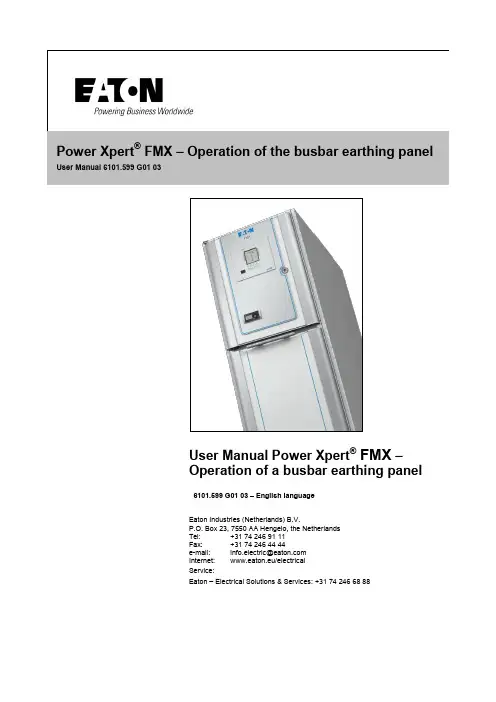

伊顿 power xpert fmx 母线接地板手动操作 说明书
Power Xpert® FMX – Operation of the busbar earthing panel User Manual 6101.599 G01 03User Manual Power Xpert®FMX–Operation of a busbar earthing panel6101.599 G01 03 – English languageEaton Industries (Netherlands) B.V.P.O. Box 23, 7550 AA Hengelo, the NetherlandsTel: +31 74 246 91 11Fax: +31 74 246 44 44e-mail: ***********************Internet: www.eaton.eu/electricalService:Eaton – Electrical Solutions & Services: +31 74 246 68 881. Panel DesignThe Power Xpert FMX busbar earthing panel consists of a 2-position change-over switch in series with a circuit-breaker that is connected to earth. By using the circuit-breaker for switching to earth, the panel is fully rated for the required making currents.Switching the panel is done via electrical operation. The operation panel is located in the low voltage compartment of the panel. Operation is done by means of electrical push buttons. The busbar earthing panel is electrically interlocked with the incoming and outgoing panels of the switchboard. In this case the panel can only be operated if the other panels are in test position (see Figure 1-1). Consequently the other panels can’t be electrically operated if the busbar earthing panel is set back into its starting position (Figure 1-2).The mid and cable door are locked by means of a screw (tool-based accessible). As the panel design contains the same basic components as the incoming and outgoing panels the busbar earthing panel can be easily converted to an outgoing panel.Diagram showing change-over switch inbusbar position and circuit breaker inOFF positionThe change-over switch has two possible positions:* disconnected position* busbar positionThe circuit-breaker has two different positions:* ON* OFF1. Operation1.1 Busbar earthing ON / OFF switchingBefore earthing the busbars, make sure allincoming and feeder FMX panels are putinto Test position (See Figure 1-1). Andmake sure there is no Voltage on thebusbars.Figure 1-1 Starting position for all incoming FMX and feeder FMXPanels (Test position)Starting position for Earthing PanelStarting position of the busbar earthing panel (see Figure 1-2):Circuit-Breaker: OFF.2-position change-over switch: Disconnected position.Figure 1-2 Starting position for Busbar earthing panelFor switching the busbars ON/OFF in order to earth the busbar, the following operation sequence is necessary:Busbar earthing panel to ON-position (ELECTRICAL OPERATION): Note: see starting position on page 3∙ Push button (green color) for moving the 2-position change-overswitch from disconnected to the busbar position (see Figure 1-3). ∙ The position indicator shows the final position after some time.∙ Push button (green color) for Circuit-breaker ON (see Figure 1-4).∙The position indicator shows directly the end position∙The busbars are now connected to earth(see Figure 1-5)Figure 1-5 Circuit-breaker in ON and change-over switch in busbar positionFigure 1-4 Circuit-breaker shows in OFF positionFigure 1-3 Picture shows change-over switch in disconnected positionBusbar earthing panel to ON-position (MANUAL OPERATION): Note: see starting position on page 3∙ Push the red handle down and insert the operating handlein the opening (see Figure 1-6). Next turn the handle counterclockwise for moving the 2-position change-over switch from disconnected to busbar position till it stops (see Figure 1-7).∙ The position indicator shows the final position after some time.∙Connect the mobile power unit to the auxiliary circuit of the busbar earthing panel (see Figure 1-8).∙ Push button (green color) for Circuit-breaker ON (see Figure 1-9).∙The position indicator shows directly the end position∙The busbars are now connected to earth(see Figure 1-10)Figure 1-6 Picture shows the handle insertionFigure 1-7 Picture shows the manual operation of the change-over switch into the busbar positionFigure 1-10 Circuit-breaker in ON and change-over switch in busbar positionFigure 1-9 Picture shows Circuit-breaker in OFF positionFigure 1-8 Picture shows the connected mobile power unitBusbar Earthing panel to OFF position (ELECTRICAL OPERATION):∙ Push button (red) for circuit-breaker to OFF-position.∙ Push button (red color) for moving the 2-position change-over switch to the disconnected position. ∙ The position indicator shows the final position after some time (see Figure 1-11)Figure 1-11 End position: 2 position change-over in disconnectedand circuit breaker OFFBusbar Earthing panel to OFF position (MANUAL OPERATION):∙ Push the red handle down and insert the operating handlein the opening (see Figure 1-12). Next turn the handle clockwise for moving the 2-position change-over switch from busbar to disconnected position till it stops (see Figure 1-13).∙The position indicator shows the final position after some time(see Figure 1-11)Figure 1-12 Picture shows the handle insertionFigure 1-13 Picture shows the manual operation of the change-over switch into the disconnected position。
ATA 34 导航系统
ATA34 导航系统导航系统为机组提供各种需要的数字指令，来引导飞机安全、经济的完成各项飞行任务。
按照功能可以划分为以下四个部分（图34-1）：图34-11、大气数据/惯性导航系统；2、用于着陆及下滑的仪表着陆系统（ILS）和指点信标（MKR）图34-2；图34-23、独立方位测量系统，包括无线电高度表（RA）、近地警告系统（GPWS）、机载防撞系统（TACAS）、气象雷达（WA）及风切变预报（PWS）；4、非独立方位测量系统，包括卫星定位系统（GPS）、空中交通管制（ATC）、精密测距机（DME）、自动定向机（ADF）、甚高频全向信标（VOR）；5、备用设备包括a)数字式测距机及无线电磁指示仪（DDRMI）图34-3；图34-3b)备用空速表、高度表、罗盘（图34-4）。
图34-4一、ADIRU描述a)系统组成i.系统包括三台计算机，每台计算机都有ADR和IR两个通道（图34-5）；图34-5ii.ADR部分从空速管、静压孔、全空温（TAT）和迎角（AOA）传感器获得信息（图34-6）；图34-6b)系统工作i.ADR部分接受到传感器信息后送到相应显示器以及其他用户（图34-7）具体如下：1.PFD显示空速、马赫数、气压高度以及通过FWC获得的超速警告；2.TAT、SAT、AOA在其他显示器。
图34-7ii.IR将数据送到EFIS、FMGC及其他用户（图34-8）具体如下：图34-81.PFD显示高度、升降速、飞行航迹指引；2.ND显示航向、地速；3.MCDU显示飞机位置。
c)系统控制i.在头顶板上安装有ADIRU CDU用来控制ADIRU（图34-9）；图34-9ii.中央操纵台安装的MCDU用来对ADIRU进行初始化（图34-10）图34-10d)系统显示（图34-11）图34-11二、无线电导航a)系统控制i.FMGC自动调谐系统工作（图34-12）；ii.机组利用MCDU可以对系统进行人工调谐（实际工作为MCDU——FMGC ——RMP——无线电导航系统（图34-13）；iii.当FMGC及MCDU都不能进行调谐时，使用RMP上的备用调谐也可以完成工作。
ATC20A使用说明书V4.1(M)
ATC20A微机自动温度控制系统使用说明书福建龙净环保股份有限公司目录第1章安全信息--------------------------------------------------------------------------31.1重要的安全标识符号---------------------------------------------------------------31.2安全注意事项----------------------------------------------------------------------3第2章接收、搬运和储存----------------------------------------------------------------32.1接收---------------------------------------------------------------------------------32.2搬运---------------------------------------------------------------------------------42.3处理---------------------------------------------------------------------------------42.4储存---------------------------------------------------------------------------------4 第3章产品概述--------------------------------------------------------------------------43.1产品简介---------------------------------------------------------------------------53.2产品特点---------------------------------------------------------------------------5 第4章产品主要技术性能和参数--------------------------------------------------------54.1产品使用条件----------------------------------------------------------------------54.2 主要技术参数---------------------------------------------------------------------54.3 产品的功能和特点----------------------------------------------------------------6 第5章主要结构和工作原理-------------------------------------------------------------85.1系统组成---------------------------------------------------------------------------85.2 系统结构--------------------------------------------------------------------------9第6章安装和调试----------------------------------------------------------------------126.1外观检查--------------------------------------------------------------------------126.2通电调试-------------------------------------------------------------------------126.3功能调试------------------------------------------------------------------------12 第7章主要操作方法-------------------------------------------------------------------137.1拨码开关设置--------------------------------------------------------------------137.2跳线设置------------------------------------------------------------------------137.3系统复位------------------------------------------------------------------------147.4系统线路连接-------------------------------------------------------------------147.5通道的功能配置和参数的整定-------------------------------------------------157.6系统参数显示和设定-----------------------------------------------------------15第8章维护保养-----------------------------------------------------------------------15 第9章常见故障处理------------------------------------------------------------------16 附录--------------------------------------------------------------------------------------17 附录一、元件布置图----------------------------------------------------------------17 附录二、元件安装尺寸及端子接线------------------------------------------------20第1章安全信息1.1、重要的安全标识符号警告：表示会伤人，特别是电器设备。
AT供电变电所操作手册
合肥分段变电设备操作手册合肥生产科变电编制二○○八年八月十九日目录一、高压开关 (7)1.1 220KV进线电动隔离开关操作说明 (7)1.1.1 GW4C-252 D(G)型户外高压交流隔离开关系设备简介：.. 7 1.1.2 后台操作高压隔离开关 (7)1.1.3 测控盘上操作高压隔离开关 (7)1.1.4 本体操作高压隔离开关 (8)1.1.5 手动操作高压隔离开关： (8)1.1.6 手动操作隔离开关接地刀闸 (8)1.2 220KV断路器操作说明 (9)1.2.1 LW35-252高压六氟化硫断路器设备简介： (9)1.2.2 后台操作高压断路器 (9)1.2.3 测控盘上操作高压断路器 (9)1.3 27.5KV电动隔离开关操作说明 (10)1.3.1 FTR—2B开关设备简介： (10)1.3.2 后台操作高压隔离开关 (10)1.3.3 测控盘上操作高压隔离开关 (10)1.3.4 本体操作高压隔离开关 (10)1.3.5 手动操作高压隔离开关： (11)1.4 27.5KV手动隔离开关操作说明 (11)1.4.1 GW4-27.5系列隔离开关设备简介： (11)1.4.2 手动操作高压隔离开关 (11)1.5 27.5KV断路器操作说明 (12)1.5.1 NVBK2—60732BC真空断路器设备简介： (12)1.5.2后台操作高压断路器 (12)1.5.3测控盘上操作高压断路器 (12)1.5.4本体上操作高压断路器 (12)1.5.5手动储能操作： (13)1.6 ABB组合断路器操作说明 (13)1.6.1 PASS开关设备简介： (13)1.6.2保护测控盘操作： (13)1.6.3断路器本体操作 (14)1.7 ABB组合隔离开关操作说明（此隔离开关设计上无接地）.. 14 1.7.1保护测控盘操作 (14)1.7.2机构箱内操作 (15)1.7.3手动操作 (15)1.8 快速接地刀闸操作说明 (15)1.8.1 QH—55/27.5型快速合闸开关设备简介： (15)1.8.2 快速合闸开关恢复步骤： (16)二、后台各项功能操作 (16)2.1 后台设备简介： (16)2.2测控系统的登录 (16)2.3历史事件查询 (16)2.4负荷曲线及数值（最大值、最小值）查询 (18)2.5继电保护、重合闸、备自投的投退 (18)2.5.1重合闸投退： (18)2.5.2备自投的投退 (19)2.5.3定值修改 (20)2.5.4故障录波 (23)三、交、直流盘 (24)3.1倒回路 (24)3.1.1转换开关： (24)3.1.2 将Ⅰ路电源切换为Ⅱ路： (25)3.1.3 将Ⅱ路电源切换为Ⅰ路： (25)3.1.4交流Ⅰ、Ⅱ路同时供电： (26)四、远动通道通断检查 (26)4.1 后台检查 (26)4.1.1系统网络检查 (26)4.1.2定值召唤检查 (27)4.2 通过通讯设备检查 (28)五、设备巡视 (28)5.1.巡视路线 (28)5.2.主要设备的巡视 (28)5.2.1 SF6电流互感器重点巡视 (29)5.2.2 SF6断路器重点巡视 (29)5.2.3 变压器重点巡视 (29)5.2.4 27.5KV电流互感器重点巡视 (30)5.2.5 27.5KV电压互感器重点巡视 (30)5.2.6 隔离开关重点巡视 (30)5.2.7避雷器、避雷针重点巡视 (30)5.2.8自藕变重点巡视 (30)5.2.9 27.5KV真空断路器重点巡视 (33)5.2.10 27.5KV快速合闸隔离开关 (34)六、运行方式 (34)6.1合宁线华兴、龙城牵引变电所运行方式 (34)6.1.1一次设备运行方式 (34)6.1.2二次设备运行方式 (35)6.2合宁线巢北、星甸分区所，三十里铺AT所兼直供分区所运行方式 (36)6.2.1一次设备运行方式 (36)6.2.2二次设备运行方式 (37)6.3合宁线石塘、小店、全椒AT所运行方式 (37)6.3.1一次设备运行方式 (37)6.3.2二次设备运行方式 (38)七、抄表： (38)7.1 抄计量盘上1.1正有功。
接地装置说明书
接地装置试验1.适用范围本作业指导书适用于变电站接地装置交接试验。
2.引用文件电业安全工作规程DL/T 1168-2013电力设备预防性试验规程DL/T 621-199设备制造厂家技术要求该设备历年的试验数据3.试验前准备工作安排试验接线一）电气完整性测试电气完整性测试试验接线如图1所示。
图1电气完整性测试试验接线二）接地阻抗测试测试变电站接地装置工频特性参数的电流极应布置得尽量远，接地阻抗测试试验接线如图2所示。
一般电流极与变电站的d CG应为变电站对角线长度D的4—5倍；当远距离放线有困难时，在土壤电阻率均匀地区d CG可取2D，在土壤电阻率不均匀地区d CG可取3D.图2接地阻抗测试试验接线G—被试接地装置；D—被试接地装置最大对角线长度；C—电流极；P—电压极；d CG—电流极与被试装置边缘的距离；d—电压极间隔；x—电压极与被试装置边缘的距离；试验步骤一）电气完整性测试1)将测试仪接地，测试仪正极电流线接参考点接地引下线上端，正极电压线接下端，测试仪负极电流线接被测点接地引下线上端，负极电压线接下端；2)检查试验接线正确，确保接触良好，工作人员与施加电压部位保持足够安全距离，操作人员征得试验负责人许可后，接通测试仪电源；3)按测试键测试，待充电电流及测试数据稳定后记录试验结果；4)按复位键，待仪器放电完毕后断开电源，操作人员向试验负责人汇报试验结束后，将测试线换至另外测试点测试，重复上述操作直至所有测试点测试完成。
二）接地阻抗测试1)检查试验接线正确后，工作人员与施加电压部位保持足够安全距离，操作人员征得试验负责人许可后，接通仪器电源，选择接地阻抗测试、直线法测试，按测量键开始测量；2)测试数据稳定后，按复位键并记录测试结果；3)断开电源，汇报工作负责人，将电位极沿测量用电流极与被测接地装置之间连接线方向移动两次，每次移动的距离约为d CG 的5%，重复上述操作，三次测试值之间的相对误差不超过5%即可。
ATA26 防火
ATA26 防火26-00-00 概述一、维护性安全防范措施1.在刚刚关车的发动机工作时要注意，发动机的高温将持续一个小时。
2．只在有好的通风条件下，使用溶解/清洁剂、密封剂和其他特殊的材料，遵守制造厂的说明。
穿防护衣，不要让它们进入嘴里，不要在工作区域吸烟，不要吸入这种气体。
这些材料是有毒、易燃且会刺激皮肤的，如果皮肤或眼睛受到刺激，寻求医疗救助。
3．在反推和反推附近工作时，反推液压控制组件必须解除。
没能正确解除可能导致反推的作动，造成人员受伤或设备损坏。
26-12-00 发动机火警及过热探测一、概述1.当做发动机火警自检测试时，测试按钮电门必须按压并保持住。
2．维护信息清单通过FDU送到CFDIU，故障在地面上发生，地面优先于维护信息。
二、目视检查发动机火警探测系统1．在中央操纵台上的发动机面板115VU 上放置一个警告牌，告诉人员不要起动发动机。
2．在做维护工作前，确保发动机停车不低于5分钟。
3．在维护面板50VU上确保发动机FADEC地面电源按钮电门的ON灯熄灭，并且放置一块警告牌以告诉人们不要对FADEC系统通电。
26-12-12 发动机和APU防火面板的拆装一、拆装发动机和APU防火面板1．重置发动机1（2）APU火警按钮电门时，要在完全压下按钮电门至锁上位之后再关闭保护盖，不能试图将保护盖和按钮电门一同压入。
2．在中央操纵台上的发动机面板115VU 上放置一个警告牌，告诉人员不要起动发动机。
3．在顶板25VU上，放警告牌以告诉人们不要起动APU。
二、拆装火警按钮电门1．重置发动机1（2）APU火警按钮电门时，要在完全压下按钮电门至锁上位之后再关闭保护盖，不能试图将保护盖和按钮电门一同压入。
2．在中央操纵台上的发动机面板115VU 上放置一个警告牌，告诉人员不要起动发动机。
3．在顶板25VU上，放警告牌以告诉人们不要起动APU。
26-12-15/16/17 发动机风扇/短舱/核心机防火探测环路拆装一、注意事项1．在中央操纵台上的发动机面板115VU 上放置一个警告牌，告诉人员不要起动发动机。
自动线操作手册.ppt
位置： 压机准备好时背景会变成绿色，反之背景成灰色状
一汽模具制造有限公司
一汽模具制造有限公司
冲压A线电气控制系统操作手册
琴式操作台操作说明
复位按钮的特殊作用：去钝、复位故障 复位按钮何时按下：双料检测故障、模块钝化、报警已经消除
控制区域内无急停，此时琴式操作台的复位指示灯应为闪烁状态， 按下复位按钮，复位指示灯长亮，完成复位 模式选择开关如何使用：复位完成后，若模式选择开关位于手动处，则 进入手动模式，对应于手动模式的操作均可进行；若模式选择开关处于 自动处，若条件满足，则启动指示灯闪烁，即准备好进入自动模式 自动启动按钮：自动准备条件满足后，按住启动按钮三秒钟进入自 动模式
HMI画面操作说明
显示工位当前是否处于手动模式，显示为绿色表示处于手动模式 显示工位当前是否处于自动模式，显示为绿色表示处于自动模式 模拟准备好为绿色显示时代表现在是模拟 状态，反之为灰色没有模拟
机器人被强制手动时 此处显示橙色
显示灰色机器人没在原点，底面绿色显示表示机器人在原点位置
显示灰色机器人没在运行，底面绿色显示表示机器人正在运行
灯长亮
5、各从站工作正常，CPU没有报错(无红灯亮或闪烁)，HMI红色 报警指示无显示信息
一汽模具制造有限公司
操作模式介绍
冲压A线电气控制系统操作手册
此控制系统有两种操作模式 ※手动模式
用于生产线前期调试和实际运行后故障的处理，可进行循环模式的 切换、置位复位循环、手动输入车型、机器人手动远程控制。 进入手动模式条件：
映泰TA880G HD说明书
TA880G HD
第一章: 主板介绍 1.1
前言
选择清洁稳定的工作环境。 操作前请确保计算机断开电源。 从抗静电袋取出主板之前，先轻触安全触地器或使用触地手腕 带去除静电以确保安全。 避免触摸主板上的零件。手持电路板的边缘，不要折曲或按压 电路板。 安装之后，确认没有任何小零件置于机箱中，一些小的零件可 能引起电流短路并可能损坏设备。 确保计算机远离危险区域，如：高温、潮湿、靠近水源的地方。 计算机的工作温度应保持在 0-45℃之间。
AMD 880G
芯片组
AMD SB850
环境控制 ITE 8721 H/W 监控 高级I/O控制器 提供最基本的 I/O功能 风扇速度控制器 低脚位接口 ITE's "智能保护" 功能 DDR3 DIMM 插槽 x 4 主内存 最大内存容量为16GB 每个DIMM支持512MB/1GB/2GB/4GB DDR3 双通道模式DDR3内存模块 支持DDR3 800 / 1066 / 1333 支持DDR3 1600 (OC) 最大共享显存为512 MB 显卡 AMD 880G (Radeon HD4250) 板载side port 128MB DDR3 支持DVI/HDMI/UVD/HDCP 数据传输率为6 Gb/s SATA III 集成串行ATA控制器 符合SATA 3.0 规范 支持RAID 0,1,5,10 10 / 100 Mb/s / 1Gb/s自适应传输模式 网络 Realtek RTL8111E 半双工/全双工工作模式 8声道音频输出 音效 ALC892 支持高清音频 PCI 插槽 插槽 PCI Express Gen2 x1 插槽 PCI Express Gen2 x16 插槽 x2 x1 x1 支持 PCI 扩展卡 支持 PCI-E Gen2 x1 扩展卡 支持 PCI-E Gen2 x16 扩展卡
ATA800自动转换开关说明手册
TEST 模式 - 测试模式下，如有发电机组，设备将起动发电机组以测试其操作。按下 TEST 按钮 5 秒，设备将运行循环，模拟通知消息预测的优先线路缺失及后续的负载转移 情况。警告：这将暂时中断对负载的供电。两分钟后，循环将依次回到优先线路。本次循环中，消息 SIMUL 以倒计时形式出现在显示屏上，指示 TEST 进度。可在命令菜 单上启动模拟循环。
页码 2 2 2 2 3 3 3 3 4 4 5 6 6 7 7 7 7 8 8 8 8 8 9 9 9 9 10 11 20 20 20 21 21 22 23 23 24 25 25 26 29 29 30 31
p. 1 / 31
简介 ATA800 控制装置提供自动转换应用所需的最先进功能。 系统具备一系列独特的硬件和软件特性，可保证较高的灵活性，例如，管理三条电源线和两个连结断路器、图形显示屏、双电源、扩展模块、可编程系统配置、集成 PLC 等，适用于各种可能的应用情况，并可由用户编程。图形显示屏允许用户轻松查看和有效控制系统的状态。扩展插槽则允许用户增加硬件资源，满足未来需求。
显示页面列表
页面 相间电压
示例
报警状态
统计数据
电池状态
输入和输出状态
输出
系统信息
Hale Waihona Puke 页面 相电压示例控制门限
事件列表
xtadp446中文说明书
xtadp446中文说明书1、使用该产品前请详细阅读全部的安全事项。
2、本产品应当接地，如果出现故障时，电流经最小的接地电阻流入大地，以减小电击；本产品的电源线和电源插头都配备安全接地，电源插头应当牢固插入适当的电源座，此电源座应当完全按当地的条例来安装和接地。
警告-接地装置连接不当会导致电击。
如果你对产品是否正确接地存在疑问，请委托合格电工或维修人员检查；请不要尝试私自更改产品的电源插头，如果不适合电源插座，可委托合格电工安装适当的电源插座。
3、为了减小伤害的风险，当产品在小孩附近使用时，要严密监管。
4、请勿在湿度很大的地方使用机器，例如靠近浴缸、洗面盆、厨房水槽、湿度大的地下室或者靠近游泳池和湖泊。
5、该产品应当安装与通风良好的地方。
6、该产品必须远离热源，例如电暖炉、电热毯或者其他产生热量的产品。
7、该产品的电源类型必须符合操作指示或者产品上标明的类型。
8、该产品要配备一条两端的电源线（一端的插片长过另一端）。
这是安全装置。
如果你无法把电源插头插入电源插座，请联系电工来更换旧插座。
9、长时间不使用时，请把电源线从电源插座中拔出，从电源插座拔出电源线时，请勿拉扯电源线，应当抓住电源插头将其拔出。
10、细心护理，请勿让杂物或者液体从其缝隙掉进机器内。
11、当有下列情况时，应委托合格维修人员修理：A、电源线或电源插头已被损坏。
B、杂物或者液体已掉进机内。
C、产品已被雨淋。
D、产品已不能正常操作或在演出中出现明显变化。
E、产品已跌坏或外观损坏。
12、当出现在用户维修指南中没有描述的情况时，请勿尝试私自修理，应当委托合格的维修人员修理。
13、警告-勿让重物积压或踩踏电源线，切忌拉、拔或强力扭曲电源线。
请勿滥用电源线，不合格的电源线可能导致火灾或对人构成伤害。
AT供电变电所操作手册讲述
变电设备操作手册安技科编制2011-4-8目录目录 (2)一、开关 (4)1.1 220KV进线电动隔离开关的操作说明 (4)1.2220KV断路器操作说明 (6)1.327.5KV电动隔离开关操作说明 (7)1.427.5KV手动隔离开关操作说明 (8)1.5 27.5KV断路器操作说明 (9)1.6 27.5KV组合断路器操作说明 (10)1.7 27.5KV组合隔离开关操作说明 (11)1.8 27.5KV快速合闸隔离开关操作说明 (12)二、后台功能操作 (13)2.1测控系统的启动 (13)2.2历史事件查询 (13)2.3负荷曲线及数值查询 (14)2.4其他数据查询 (14)2.5 继电保护、重合闸、备自投的投退 (15)2.6 定值修改 (16)2.7 故障录波 (16)三、交、直流盘操作 (18)3.1倒回路 (18)四、远动通道通断检查 (19)五、设备巡视 (20)5.1巡视路线 (20)5.2主要设备巡视 (20)六、运行方式 (25)6.1正常运行方式 (25)七、抄表 (26)一、开关操作1．1 220KV进线电动隔离开关操作说明1.1.1后台操作对高压开关的控制（如：断路器、电动隔离开关）登录操作界面，选择相应的操作权限，在主接线图界面，右键单击图上开关受控单元，左键选择“遥控分”或“遥控合”进行后台控分合操作。
注：后台操作高压开关的程序相同。
1.1.2测控盘上操作1、转换开关：远方、当地2、分、合闸按钮：“红色”合闸按钮、“绿色”分闸按钮3、正常状态转换开关在“远方”位4、当地电动操作：①、将转换开关打至“当地”位；②、按“红色”按钮为合闸，按“绿色”按钮为分闸；③、操作完成后，将转换开关打至“远方”位。
1.1.3本体操作1、转换开关：LOCAC（近控）、STOP（停）、REMOTE（远方）2、分、合闸按钮：CLOSING（红色）合闸按钮、OPENING（绿色）分闸按钮3、正常状态转换开关在REMOTE(远方)位4、当地电动操作：①、将转换开关打至LOCAC（近控）位；②、按红色按钮（CLOSING）为合闸，按绿色按钮（OPENING）为分闸；③、操作完成后，将转换开关打至REMOTE（远方）位。
ATAS-120A操作手册簿簿BG3MAQ
ATAS-120A 自动天线调节系统安装/操作手册ATAS-120A是一款为YAESU设备设计的ATAS系统的移动天线，如FT-897，FT-857和FT-100/-100D。
ATAS-120A利用与辐射原件共振电动调节系统，不需要任何经验和麻烦的各个波段的调节。
ATAS-120A设计直接安装在标准移动型的有着相对应的“M”型母接头的移动天线座上（仅M转M型接头）。
卖方会很乐意帮助您选择合适的车载移动安装基座。
感谢您选择令人兴奋的新款ATAS-120A自动天线调节系统。
我们希望并相信您会享受很多年基于ATAS-120A有乐趣的移动操作。
安装：①将顶部的鞭状部件通过防水盖子的小孔插入。
②将鞭状部件装配到天线本体上部的小孔，并紧固。
③防水盖子顺着鞭状部件滑到天线本体上部。
④将防水盖子压实，确保防水盖子的槽与天线本体⑤根据生产商的指导，将基座安装在固定的位置上，确保与车体的接地系统连接。
注意事项：将ATAS-120A安装在后背箱盖或前车盖上，也许无法获得低驻波值。
选择车架坚固的位置安装，为垂直天线提供平衡。
⑥用50欧同轴电缆连接天线和收发设备。
⑦查阅收发设备的操作手册，通过菜单，选择并设定相关的ATAS项。
操作在144MHz和430MHz波段，还有HF/50MZh波段，你可以考虑购买双功器（为FT-857，FT-897和FT-100/-100D）或者三功器（为FT-847）装置，连接到收发设备上对应的天线接口；双功器或者三功器将自动在相应射频频率之间转换。
如果你没有双功器或者三功器，当你想在VHF/UHF频段操作的时候，需要手动将同轴电缆连接到收发设备对应的天线接头上。
操作：见收发设备操作手册中有具体调整和操作ATAS-120A的说明。
警告：●安装在车辆的后背箱盖或前车盖上，此类安装，通过车架提供安全、强大的机械支撑（驾驶的时候支撑天线以及接地）。
合适的底座包括钻石（Diamond）牌子的TE5M和K400。
ATA自动机操作说明书
5.5.1操作员在处理故障时一定要将电源开关关掉，以免机器误动作造成意外事故。机器正常运转时，不可触碰运转部位。
5.5.2操作员在换端子时一定要将端子PIN孔对好送料之齿轮，避免制造不良品。
5.5.3操作员必需经过培训后方可上岗。
5.5.4若机器出现故障操作员不可随便调动机器。必须通知技术人员调试维修。
6.每日保养事项：
6.1机台必须保持清洁；
6.2随时保证活动部位有润滑油；
6.4检查各电磁阀有无漏气现象，如有应马上通知生技维修。
5.2操作员先按生产指示单调节所需端子PIN数。（按PIN数调节器调节所需端子PIN数）
5.3将所需组装之胶芯按正确方向（PIN孔对着端子方向，凸点朝上）摆在料槽内，将端子之B带装在端子架的下层，A带装于上层。
5.4端子，胶芯装好后按下单动开关一次，观察机器动作是否正常，正常方可再按单动开关继续组装，产出之成品必须由品保或线长确认OK后，方可按自动开关生产。
1、目的:
为正确指导员工安全操作，提高工作效率，加强产品品质，规范现场管理。
2、范围:
生产车间的全体管理干部，技术员及操作员。
3、定义:
3.1无
4、职责:
4.1课长：对设备的日常维护进行监督。
4.2组长：对设备的日常点检确认。
4.3技术员/作业员：对设备的日常操作/维护和点检。
5、安全操作规程:
5.1正确连接电气。
ATA600中文说明书
ATA600双电源开关适配器用户手册目次前言 (3)1 概述 (4)2 性能和特点 (4)3 规格 (4)4 面板描述 (4)4.1面板说明 (4)4.2连接器说明 (5)5 应用示意图 (7)6 配件说明 (7)7 安装尺寸 (7)前言表1版本发展历史1概述ATA600双电源开关适配器是一款方便于HAT600/HAT600N/HAT600P/HAT700双电源自动切换控制器和智能断路器连接的适配器，为用户节省了大量的现场接线工作，省工省时且可靠。
2性能和特点——适合三相四线的交流系统；——集成两路400V/50Hz/10A空气断路器，用于分别连接两路交流电源；——一体化集成式适配器，可同时连接S1路断路器和S2路断路器；——适用于HAT600/HAT600N/HAT600P/HAT700双电源自动切换控制器；——冷轧板外壳；——适配器为螺钉安装方式，安装时由四个螺丝固定。
3规格表2性能参数4面板描述4.1面板说明面板说明如图1示。
两路空气断路器，分别连接S1、S2两路交流电源。
连接器M1、M2、M3需连接到HAT600/HAT600N/HAT600P/HAT700控制器侧。
连接器S1-A、S1-B需连接到S1路断路器侧。
连接器S2-A、S2-B需连接到S2路断路器侧。
图1 面板指示图4.2连接器说明连接器各端子的针号如图2示。
图2 连接器各端子针号图连接器各端子接线如表3示。
表3连接器接线描述注：连接器S2-A 和S2-B所接线号以Q2开头，其它同S1-A 、S1-B，所接线束号是WH600-Q2-30-RM。
例：连接器S2-A的第1针所接线号为Q2-28。
线号的定义：Q1-1 例：Q1-1表示接线需连接到S1路断路器的1号端子。
□□-□表示接线需连接到智能断路器的对应端子的端子号。
表示接线需连接到的位置。
M表示HAT600/HAT600N/HAT600P/HAT700控制器。
Q1表示S1路断路器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ATA 80PIN 接地片自动机操作说明书
生效日期
2014-10-12
编 号 SOP-EN-1668
版本/次
A/1
核准： 审核： 制定：张小周2014.10.10 1、目的:
为正确指导员工操作，提高工作效率，加强产品品质，规范现场管理。
2、范围:
生产车间的全体管理干部，技术员及操作员。
3、定义:
3.1 无
4、职责:
4.1课长：对设备的日常维护进行监督。
4.2组长：对设备的日常点检确认。
4.3 技术员/作业员：对设备的日常操作/维护和点检。
5、操作技方法:
5.1正确连接电气（AC220V,气压：5-7KG ）.
5.2 将ATA 80P 胶芯倒入振动盘
5.3将接地片端子装在自动送端子架上(纸带固定于有电机的一边),将端子穿过气缸定位针,并对准确
性裁切刀口.
5.4手动控制:轻触数字键手动控制,分料送料旋转,裁切.插针.阵列定位,送端.
5.5自动控制:将转换开关扭到自动位,接以下键复位(自动/手动/启动)
5.6生产出来的产品必需经过相关人员确认方可按自动生产.
5.7机器在自动过程中若出现卡机现象,先关掉气压开关.电源.取出不良品,按以下复位键即所有动动
复位.
5.8注意事项：
5.8.1操作员在处理故障时一定要关电气开关，以免机器误动作造成意外事故。
5.8.2操作员在换端子时一定要将端子PIN 孔对准气缸定位针及裁切刀口。
5.8.3振动盘必须保持平稳，且速度不宜过快。
5.8.4操作员必须经过培训后方可上岗。
5.8.5若机器出现故障操作员不可随便调动机器。
必须通知技术员调试维修。
6. 每日保养事项：
6.1机台必须保持清洁；
6.2随时保证活动部位有润滑油；
6.3螺丝不可有松动现角，如有必须紧固后再开机生产；
6.4检查各电磁阀有无漏气现象，如有应马上通知生技维修。
