地源热泵分析及造价
地源热泵分析及造价
地源热泵工程造价分析众所周知,地源热泵是一种利用浅层和深层的大地能量,包括土壤、地下水、地表水等天然能源作为冬季热源和夏季冷源,然后再由热泵机组向建筑物供冷供热的系统,是一种利用可再生能源的既可供暖又可制冷的新型中央空调系统。
抽取地下水的水源热泵,由于技术限制,全部回灌不易做到,监督实施也比较困难,而且容易造成地下水污染。
在国外目前大面积推广使用的是埋管式地源热泵技术,是充分利用浅层地热的最正确技术途径。
在我国,建设部和一些省市的建筑节能政策中明确提出要推广使用埋管式地源热泵。
水源热泵系统的存在的困感:1、回灌困难,许多水源热泵工程难以回灌,只能将大量地下水排向市政排水管道。
一般来说回灌井与抽水井回灌比超过3,都不适合水源热泵工程。
2、容易污染地下水资源机组内工质一旦泄漏,将对地下水造成难以挽救化学污染;其次,不能严格做到同层回灌,造成不同地下层地下水的混合,使得优质地下水层的水质受到污染。
3、取水井长时间取水后,易出现水量不足。
主要原因是取水井被细沙堵塞,运行期间每隔一段时间就需要洗井,而且洗井费用较高,长期来看,系统运行费用较高。
另外一个原因就是地下水位的下降,很多地区的地下水位每年都在下降。
4、抽水井、回水井之间互相影响。
很多项目根本不具备采用水源热泵,项目硬上,水井之间距离过近,造成抽水温度接近于回水温度,热源温度越来越差,机组能效比降低。
5、水源热泵工程中,潜水泵扬程都较大,一般都在80米以上,甚至更高,系统耗电量大。
而且潜水泵一旦损坏,维修困难。
地源热泵系统一般情况下的造价不同土质地源井造价比照表〔成井深度80m〕土质钻井单价钻井De32双U型管双U型头单井造价单位井深换热量换热量成本单位元/m元元元/个元W/m元/W沙土3024001408130393835黄土4536001408130513835风化岩10080001408130953840说明:一般,沙土地质地源井造价在20~30元/m之间,黄土地质造价在30~45元/m之间,风化岩地质造价在80~100元/m之间,混合地质类型约为85元/m。
住宅项目使用地源热泵技术的成本分析
空调即空气调节器,是指用人工手段,对空间内环境空气的温度、湿度等参数进行调节的设备。
我们常用的传统家用空调壁挂式、立柜式、窗式、VRV等对使用者及环境产生诸多问题。
容易得“空调病”、占用墙壁或地面空间、耗能、年使用费相对高等。
技术世界的问题靠技术进步来解决。
于是,在上世纪初,出现了这种新型的空调系统--地源热泵空调系统。
1、地源热泵空调系统简介地源热泵技术,是利用地下恒温层中土壤一年四季温度稳定、具有巨大的蓄热蓄冷能力的特点,冬季把土壤中热量“取”出来,给室内采暖;夏季把室内的热量“取”出来,释放到地能中去,这样一个年度一个冷热循环,且不向外界排放任何废气、废水、废渣,实现节能、减排,是一种理想的“绿色空调”。
基本原理如下图所示:地源热泵系统的能量主要是自然能源,它耗电量少、维护费用低,地下部分寿命可达50年、地上30年,被认为是一种免维护空调。
与普通空调系统的主要差异在于以下5项:地源热泵系统由三个部分组成:室外地能换热系统、机房系统、室内末端系统。
如下图所示:在欧美发达国家,地源热泵空调系统已有近100年历史、早已相当普及。
o1912年,瑞士专家提出地源热泵的概念o1946年,美国在俄勒冈州的波兰特市建成第一个地源热泵系统o1980年代后期,地源热泵技术趋于成熟,美国成为生产和使用的头号大国。
我国对地源热泵空调系统的引入时间较晚,而且由于前期的一次性投资大、场地限制这两个原因造成其推广受阻,仅在南方及部分大城市应用略多。
我国在绿色建筑、节能城市建设等多个领域推广地源热泵这项新能源技术。
(本节主要内容来源于百度百科,特此说明)下面分享我所经历过的地源热泵项目案例,通过系统地成本分析,了解其成本构成及特点,并分析优化方法,让这种夏天送“凉”、冬天送“暖”的节能技术被更多了解、推广、使用。
2、项目概况本项目是民用住宅,位于上海市松江区,项目完工时间为2015年。
总用地面积26,951㎡,总建筑面积62,392㎡(其中地上42,049㎡,地下20,343㎡)。
地源热泵分析及造价
地源热泵工程造价分析众所周知,地源热泵是一种利用浅层和深层的大地能量,包括土壤、地下水、地表水等天然能源作为冬季热源和夏季冷源,然后再由热泵机组向建筑物供冷供热的系统,是一种利用可再生能源的既可供暖又可制冷的新型中央空调系统。
抽取地下水的水源热泵,由于技术限制,全部回灌不易做到,监督实施也比较困难,而且容易造成地下水污染。
在国外目前大面积推广使用的是埋管式地源热泵技术,是充分利用浅层地热的最佳技术途径。
在我国,建设部和一些省市的建筑节能政策中明确提出要推广使用埋管式地源热泵。
水源热泵系统的存在的困感:1、回灌困难,许多水源热泵工程难以回灌,只能将大量地下水排向市政排水管道。
一般来说回灌井与抽水井回灌比超过3,都不适合水源热泵工程。
2、容易污染地下水资源机组内工质一旦泄漏,将对地下水造成难以挽救化学污染;其次,不能严格做到同层回灌,造成不同地下层地下水的混合,使得优质地下水层的水质受到污染。
3、取水井长时间取水后,易出现水量不足。
主要原因是取水井被细沙堵塞,运行期间每隔一段时间就需要洗井,而且洗井费用较高,长期来看,系统运行费用较高。
另外一个原因就是地下水位的下降,很多地区的地下水位每年都在下降。
4、抽水井、回水井之间互相影响。
很多项目根本不具备采用水源热泵,项目硬上,水井之间距离过近,造成抽水温度接近于回水温度,热源温度越来越差,机组能效比降低。
5、水源热泵工程中,潜水泵扬程都较大,一般都在80米以上,甚至更高,系统耗电量大。
而且潜水泵一旦损坏,维修困难。
地源热泵系统一般情况下的造价不同土质地源井造价对比表(成井深度80m)土质钻井单价钻井De32双U型管双U型头单井造价单位井深换热量换热量成本单位元/m元元元/个元W/m元/W沙土3024001408130393835 1.41黄土4536001408130513835 1.84风化岩10080001408130953840 2.98说明:一般,沙土地质地源井造价在20~30元/m之间,黄土地质造价在30~45元/m之间,风化岩地质造价在80~100元/m之间,混合地质类型约为85元/m。
地源热泵工程造价分析.
说明:热负荷指标按70W/m2,冷负荷指标按100W/m2;地源井冬季单位井深提热量 按35 W/m,夏季地源井单位井深散热量按70W/m计算。
劳特斯机电设备工程有限公司
土壤源热泵概念
土壤源系统是一种利用地下浅层土壤资源的 热能,既可供热又可制冷的高效节能系统。土壤 源热泵通过输入少量的高品位能源(如电能), 实现低温位热能向高温位转移。地能分别在冬季 作为热泵供暖的热源和夏季空调的冷源,即在冬 季,把地能中的热量“取”出来,提高温度后, 供给室内采暖;夏季,把室内的热量排出来,释 放到地下去。
劳特斯机电设备工程有限公司
土壤源热泵系统设计
系统冬季从地下提热量 =末端空调热负荷-冬季机组输入功率
系统夏季向地下排热量 =末端空调冷负荷+夏季机组输入功率 按冬季从地下提热量计算地源井米数为: 地源井米数=系统冬季从地下提热量/单位井深提热量 按夏季向地下排热量计算地源井米数为:
地源井米数=系统夏季向地下排热量/单位井深排热量
地源热泵工程造价
中美合资的能源科技股份有限公司旗下的核心企业 机电设备工程有限公司
机电设备工程有限公司
地源热泵概念介绍
水源热泵存在的问题 土壤源热泵的地埋管系统造价分析 地源热泵系统设计 地源热泵系统施工 地埋管系统主要施工设备及材料
目前地源热泵系统存在的几个常见问题
劳特斯机电设备工程有限公司
地源热泵系统简介
地源热泵技术是一项值得大面积推广的建筑供能技术。地源热泵 是一种利用浅层和深层的大地能量,包括土壤、地下水、地表水等天 然能源作为冬季热源和夏季冷源,然后再由热泵机组向建筑物供冷供 热的系统,是一种利用可再生能源的既可供暖又可制冷的新型中央空 调系统。
抽取地下水的水源热泵,由于技术限制,全部回灌不易做到,监 督实施也比较困难,而且容易造成地下水污染。 在国外目前大面积推广使用的是埋管式地源热泵技术,是充分利 用浅层地热的最佳技术途径。 目前埋管式地源热泵在欧美国家已得到普遍应用,已被充分证明 是成熟可行的技术,在我国,建设部和一些省市的建筑节能政策中明 确提出要推广使用埋管式地源热泵。
地源热泵每平方米能花多少钱?技术论坛
地源热泵每平方米能花多少钱?技术论坛无论是哪种产品,用户在选择时一定会关心它的价格,地源热泵也不例外,虽然当下它是最火的供暖产品,但在价格方面,用户依旧还是会对多种供暖方式进行多方面的价格对比,那么究竟地源热泵每平方米能花多少钱呢?地源热泵每平米造价:地源热泵系统的安装作为一个系统工程,其整体造价包括设计、设备、辅材、打井、安装、售后等费用,依据公司多年的地源热泵系统安装经验来看,地源热泵每平米的造价大约800元。
当然,具体的整体价格情况需要看用户选择的产品品牌和方案配置。
初期投资高于其它空调系统,主要由于受打井安装费用影响较大,据各地区地质情况不一样,地源热泵价格有一定的差异。
安装一套完整地源热泵系统(含打井)每平米造价在约为700——100元。
像300平米的别墅,安装比较好的进口品牌地源热泵,价格一般在20万左右。
地源热泵属于前期投资高,后期节能的设备,它集中央空调、地暖、热水为一体,使用起来非常方便。
关于地源热泵的价格,为什么没有一个定数呢?原因就在于它的安装是一个系统工程,包括设计、设备、辅材、打井、安装及售后等各方面的费用,并且还要看用户选择的具体方案配置,加上各个地区的地质不同,因此每个地方使用地源热泵的价格都存在着一定的差距。
那么我们290平方的家庭住宅为例,冬天供暖时间为4个月,夏季制冷时间为3个月,以每天使用16个小时为准,电费为0.5元每度,综合来看的话夏季的空调运行整个的费用也就在3500左右,每平方12块钱左右,而冬季空调运行费用在6000左右,平均到平方的费用为20元左右,从这些数据来看,地源热泵是十分经济划算的。
以300平方米的别墅为例,夏季制冷期为90天,冬季供暖期为120天,每天空调使用时间:16小时;电费:0.48元/度.日同时使用系数K2取值0.80。
夏季空调运行费用=6.30×16×0.80×0.48×90=3483.64元夏季每平方米的运行费用为:11.61元冬季空调运行费用=8.4×16×0.80×0.48×120=6193.15元冬季每平方米的运行费用为:20.64元全年空调运行费用=3483.64 6193.15=9676.79元全年每平方米的空调运行费用为:32.25元至于地源热泵系统报价部分,地源热泵系统产品及售后安装全套下来,土豪最爱的别墅豪装别墅,总价二十多万元,而且配套的地源热泵系统品牌相对国际范,而地源热泵系统应用普及度较高的当属两百平左右的大宅,系统产品本身外加安装及售后服务合计二十万元不到。
地源热泵应用投资分析
地源热泵应用投资分析地源热泵与普通空调的区别在于增加了地热换热器,因此地源热泵系统的初投资比普通空调要高。
投资增加额主要取决于采用何种地热换热器。
地热换热器的成本主要由管子本身的价格和埋管的施工费用组成。
地热换热器所采用的管子多为聚乙烯管,管材的价格大约在, 5-10元/m .。
埋管的施工费用主要与埋管方式有关。
由于水平方式的埋管浅,施工方便,因此施工费用较低,大约为5-15 元/m.。
竖直埋管一般在50-150m深,必须采用专用的钻孔设备,而且地层深处的地理状况各不相同,施工费用的差别较大,一般在30-120元/m.由此可以看出,竖直埋管的地热换热器投资大大高于水平埋管。
对大多数独立住宅来说,由于可供埋管的场地较大,采用水平埋管比较经济。
文献表明,水平埋管的地热换热器单位管长的传热量夏季为50w/m.,冬季为30w/m.。
只要可供埋管的场地面积为建筑物面积的) 1-2 倍,均可采用水平埋管换热器,采用水平埋管换热器的地源热泵系统比普通的空调系统单位面积增加的投资为10-40元/平米。
对竖直埋管换热器,单位面积增加的投资为35-130元/平米。
因此,只有当场地受限时,才使用竖直埋管系统。
以北方地区、建筑面积为150平米的建筑物为例。
设冬季的热负荷为80w/平米,夏季冷负荷为100w/平米,则建筑物夏季的总负荷为15kw,冬季的总负荷为12kw,由此计算出地热换热器的埋管长度为3 00m。
另外,假定全年供热的时间均为100d,冬季采用电辅助加热的时间为采暖时间的)1/2,每天运行时间为10h,电价为0.5元/kwh。
假定热泵机组夏季的性能系数均为4,冬季地源热泵的性能系数为3。
电辅助采暖的空气源热泵的初投资约为1.3万元,热泵全年的运行费用约为, 5500元;水平埋管的地源热泵的初资为1.6万元,热泵全年的运行费用约为3750(元,增加的投资在/年内即可收回;竖直埋管的地源热泵的初投资为2万元,热泵全年的运行费用约为3500元,增加的投资在4年内即可收回。
地源热泵系统运行费用分析
地源热泵系统运行费用分析[摘要]以长春帕拉斯大酒店土壤源热泵系统项目为依据,着重介绍了土壤源热系统运行节能分析。
【关键词】地源热泵;地埋管换热器;节能近年来,随着我国社会经济的发展及人民生活水平的不断提高,改善建筑热舒适条件已成为一个比较突出的要求。
空调作为目前改善建筑热舒适条件的工具,早已悄悄进入我们的生活,尤其是在公共场所,空调已经基本普及。
然而,随着空调设备的日益普及,建筑耗能量势必将迅猛增加,对大气环境的污染也将日趋严重。
如何在建筑热舒适条件得到改善的条件下把建筑耗能量减下来,减轻对大气环境的污染,成了暖通界人士首要其冲需要解决的问题。
现阶段,在保证使用功能不降低的情况下,全国各地在新建房屋的设计及施工中采取各种有效的节能技术和管理措施,把建筑的能耗较大幅度地降下来,在北方还对原有建筑物有计划地进行节能改造,达到节省能源、保护环境和提高人民生活质量的目的。
地源热泵作为一种有益环境、节约能源和经济可行的建筑物供暖及制冷新技术越来越受到关注。
它是利用地下相对稳定的土壤温度,通过媒介质来获取土壤内冷(热)能量的新型装置,可一年四季方便地调节建筑内的温度,即可制冷又可制热,而且运行费用低。
在我国冬冷夏热的北方,地源热泵系统受到越来越多的欢迎。
地源热泵节能是显而易见的,但是否就省钱呢?节能并不等于就省钱,因为还要考虑设备的投资费用、燃料价格及电力价格等,因此必须综合考虑各种影响因素,才能正确判断地源热泵是否既节能又省钱。
在这里采用投资回收年限法,对地源热泵项目进行经济性分析。
投资年限是工程增量成本与年节约运行费用的比值,它是评估能源利用是否合理的指标之一。
工程实例1、工程概况长春帕拉斯大酒店位于长春市经济开发区,建筑面积6500平米,共六层。
原建筑采暖采用自烧锅炉供热,没有制冷系统;该建筑在2010年进行了改造,为了达到室内温度舒适,冬季温暖,夏季凉爽,并且提供生活热水,因此采用了土壤源热泵系统。
地泵底基造价
地泵底基造价
因地而异,但是大概在X元左百右,如果采用地源热泵空调系统造价如下(以南京地区为例):钻三个X米深的换热孔需X万元(X平米/孔)度。
空调主机(Xkw、全热回收)X万元。
室内风机盘管、管材、保温及安装人工费X万元。
地源热泵是陆地浅层能源通过输入问少量的高品位能源(如电能)实现由低品位热能向高品位热能转移。
通常地源热泵消耗1kWh的能量,用户可以得到X kWh以上的热量或冷量。
答"地源热泵"的概念,最早在X年由瑞士的专家提出,而这项技术的提出始于英、美两国。
北欧国家主要偏重于冬季采暖,而美国则注重冬夏联供。
由于内美国的气候容条件与中国很相似,因此研究美国的地源热泵应用情况,对我国地源热泵的发展有着借鉴意义。
地源热泵经济案例分析
地源热泵经济案例分析系统介绍能够节电50%的环保中央空调阳光假日别墅位于延庆,该别墅建筑结构为地面三层,地下一层,每户都有一个40平方花园,这就给安装地源热泵中央空调提供了必要条件。
依据我司对已经施工完成的户型作比较,其结果如下:一、采用传统的风冷热泵中央空调,其造价:52500元。
二、采用地源热泵中央空调系统,其造价:72500元。
三、采用地源热泵中央空调系统每年可节省的电费和燃气费用:5550元。
四、除去燃气炉的成本约11500元,两年内节省的费用就超过增加的投资。
随着空调工业的发展,先进的中央空调系统不断的出现,空调在现代建筑中扮演着越来越重要的角色。
人们对空调的要求也不断提高,节能、环保、灵活成为今后共同追求的目标。
近年来,随着国际经济技术合作的不断深入,地源热泵中央空调系统进入了我国,并通过在工程中的成功运用得到了空调界人士的认可和推崇,成为了我国中央空调发展的趋势,体现了节能、环保、灵活、舒适的新概念。
美国环境保护局已经宣布,地源热泵系统是目前可使用的对环境最友好和最有效的供热、供冷系统。
组成地源热泵空调机组是一种水冷式的供冷/供热机组。
机组由封闭式压缩机、同轴套管式水/制冷剂热交换器、热力膨胀阀(或毛细膨胀管)、四通换向阀、空气侧盘管、风机、空气过虑器、安全控制等所组成。
机组本身带有一套可逆的制冷/制热装置,是一种可直接用于供冷/供热的热泵空调机组。
原理地源热泵系统是一种由双管路水系统连接起建筑物中的所有地源热泵机组而构成的封闭环路的中央空调系统。
在冬季,地源热泵系统通过埋在地下的封闭管道(称为环路)从大地收集自然界的热量,而后由环路中的循环水把热量带到室内。
再由装在室内的地源热泵系统驱动的压缩机和热交换器把大地的能量集中,并以较高的温度释放到室内。
在夏季,此运行程序则相反,地源热泵系统将从室内抽出的多余热量排入环路而为大地所吸收,使房屋得到供冷。
尤如电冰箱那样,从冰箱内部抽出热量并将它排出箱外使箱内保持低温。
湖北地区地源热泵的造价指标
湖北地区地源热泵的造价指标在湖北这个四季分明的地方,地源热泵的造价问题可真是让不少人头疼。
不说别的,就拿咱们身边的朋友来说,大家都知道,湖北的夏天热得让人想跳进冰水里,冬天又冷得像是被冰箱里冻了一整晚。
这个时候,地源热泵就成了不少人心中的“救星”,能够让我们家里四季如春,舒舒服服。
不过,想要装一个地源热泵系统,可不是个小数目,得花些心思来了解了解其中的造价。
今天咱就聊聊,湖北地区地源热泵的造价指标,听着可能有点枯燥,但大家放心,我会尽量让你听得轻松点。
先来说说,地源热泵到底是个啥。
简单来说,就是一种利用地下恒温的特性来提供室内制热和制冷的设备。
听着是不是挺高大上的?它通过地下的土壤或水源温度,给咱们的家里带来温暖,或者夏天的时候,帮你降降温。
不过,光听着好像也不够,最让人关心的,还是价格啊,毕竟谁不想一分钱办大事,对吧?我告诉你,湖北的地源热泵价格真不是个小数目,得掂量掂量。
地源热泵的安装和设备成本是最大的支出。
这个费用差不多在每平米1500元到2500元之间,具体的数字还得看你家有多大、选的设备档次如何。
如果你家是别墅那种大户型,花的钱自然更多,毕竟面积一大,设备也得随之升级。
你如果想把地源热泵装到家里,不想一瞬间破产,最好先准备好大约几万块的预算。
说到这,大家是不是开始心里打鼓了?放心,这还不算完呢,后面的坑更大。
除了设备本身,地源热泵系统还涉及到管道埋设、土壤或水源的选择等一系列费用。
要知道,湖北的地质条件不同,有的地方地下水丰富,有的地方土壤比较干燥,这直接影响了施工难度和成本。
你家地基条件好,可能能省点钱,但如果遇到那些需要钻孔、做特殊土壤处理的地方,费用可就大大上去了。
这些施工和土建的费用,往往也得占到总价的三分之一左右。
还得提醒一句,土建施工一定得选个靠谱的队伍,别让施工质量出问题,不然得不偿失。
不过,话说回来,虽然初期投入比较大,但地源热泵的运行成本其实并不高。
这是为什么呢?因为它利用的是地下的恒温资源,能耗相对较低,按理说一年的电费不会太高。
地源热泵分析及造价
地源热泵分析及造价地源热泵是一种利用地下热能进行供暖和制冷的系统。
它利用地下温度相对稳定的特点,不受季节和气温变化的影响,能够提供持续稳定的供暖和制冷效果。
本文将对地源热泵进行分析,并探讨地源热泵的造价问题。
地源热泵的原理是通过地下的热能来进行能源转换。
地下温度相对稳定,通常介于10到16摄氏度之间。
地源热泵系统通过地下埋设的地源热交换器来收集地下热能,经过热泵转换后供暖或制冷。
地下热交换器有水平地源热交换器和垂直地源热交换器两种类型。
水平地源热交换器一般埋设在浅层土壤中,需要较大占地面积;垂直地源热交换器则是通过钻孔将管道垂直埋设地下深处,相较于水平地源热交换器占地面积小,但造价较高。
地源热泵系统的主要组成部分包括地下热交换器、热泵主机和室内传热设备。
地下热交换器是地源热泵系统的核心,负责收集地下热能。
热泵主机负责将地下的热能转换为供暖或制冷所需要的温度。
室内传热设备负责将供暖或制冷效果传递到室内空间。
地源热泵的造价主要由地下热交换器、热泵主机和室内传热设备三部分构成。
其中,地下热交换器的造价相对较高,建议根据实际情况进行选择。
如果占地面积有限,可以选择较小的钻孔地下热交换器,但造价会相对较高;如果占地面积较大,可以选择水平地下热交换器,造价相对较低。
热泵主机的造价根据其制冷/供暖能力和技术水平来决定。
室内传热设备的造价则根据室内空间的大小和需求来决定。
综合以上三个部分的造价,地源热泵系统的总造价较高,一般在50万元以上。
但由于地源热泵系统的运行成本较低,能够实现能源的节约和环保效果,因此仍然受到一定的关注和推广。
同时,地源热泵系统的使用寿命较长,一般在15-20年以上,其投资回报周期也相对较短。
总之,地源热泵是一种利用地下热能进行供暖和制冷的系统,能够提供稳定的供暖和制冷效果。
地源热泵系统的造价较高,主要由地下热交换器、热泵主机和室内传热设备三部分构成。
然而,由于地源热泵系统的节能环保特点和较长的使用寿命,相对较高的造价可以通过其较低的运行成本和较短的投资回报周期来弥补。
地源热泵的情况分析
地源热泵的情况分析地源热泵是采用浅层地能与热泵技术,提供供热、供冷的一项技术方案。其工作原理是采集浅层地能,通过热泵将土壤中的热量“搬运”至室内,地源热泵系统75%的能量来源于土壤,25%的能量来自电力。采集系统以水为介质,以水泵为动力,将浅层地热从土壤或水中采集后与能量提升系统(热泵)的介质通过换热器(夏季冷凝器,冬季蒸发器)换热输入能量提升系统(热泵)。输入电能,将浅层地热通过另一组换热器(夏季蒸发器,冬季冷凝器)换热,得到比原浅层地热更高的能量(更高或更低的温度)。末端能量释放系统的循环水在热泵循环的换热器(夏季蒸发器,冬季冷凝器)与热泵的介质换热获取热泵提升后的较高位能量,以水泵为循环动力把热量输送到终端用户散射设备(地暖盘管/风机盘管)。浅层地表水的采集方式采用直抽式;打井直径360mm左右,井深100M左右。具体据出水量和面积确定,井离建筑物20M,一般在绿化带或景观道路处设置。抽水井和回灌井为1:1.2。地埋管采用横埋式、立埋式。横埋式是将管水平放到地沟内,将水源从立埋管引至机房。立埋式:在直抽丼内进行设置,孔径150---200mm。两种埋设方式对于基础无太大影响。地源热泵供暖收费平均在4.5元/平方米·月,没有入住或不采暖的住户按相关规定缴纳基本费用。在分时段制冷的前提下,用户收费标准原则上可控制在平均3元/m2.月左右。可采用分户计量方式,用户可根据自己需要开关,使用灵活避免浪费。一套设备可供热,供冷。供热水全部解决,热水收费标准为13——15元/吨。系统设计寿命50年,主机设计寿命25年,维修量低。对于地产方,仅提供机组放置的机房及承担楼内管井管道,入户管道.风机盘管的费用,约80元/m2,另开口费60元/m2(含生活热水),每平米造价约140元,本盘100万平米,总投资约1.4亿,分四期开发,每期投入3500万左右,可随建设进度分期分户投入,对于建设规模无具体要求限制,设计院提供相应预埋,施工中地源热泵承揽方进行预埋。节能方面:能降低城市热岛效应,节约政府环保投资,显著提高能源利用率,与传统电锅炉相比节电3/4,大大降低了供电配置,改善能源结构,提高经济的安全性。保护地下水、节约水资源。实地应用的相关案例:第一大道,大唐芙蓉园等地都有相关应用。缺点:1.供暖、供冷、供热水,后期费用由地源热泵投入者收取。对以后的物业公司来讲,可能降低利润点。2,供热,供冷的效果存在与外墙保温扯皮风险。3.建筑体量较大,所需水源是否够,后期井口出水量等还需进一步详堪考证。4.据了解目前回灌技术尚不特别稳定,存在回灌困难的问题。综上所述,建议采用地源热泵技术。。
地源热泵价格?
别墅地源热泵造价应该是多少?(一) 造价估算室内空调实际安装面积,是地源热泵造价预算的基础。
通常建筑面积500 m2的别墅,真正需要安装空调的面积在350-400 m2之间。
因为在您的别墅里,有些地方是不需要安装空调,比如车库、储物间、小卫生间、过道、部分阁楼等,计算面积时扣除。
地源热泵造价参考如下:(上海地区)(二) 地源热泵报价书格式?地源热泵造价 = 主设备 + 材料 + 安装调试人工 + 设计费用 + 管理费用1、报价书中应该包含设计依据、施工标准、售后承诺(特别注明免费保修年限)。
2、在预算明细中写明具体品牌、产地、规格、数量、单价、总价等。
(三) 常见问题问题一:同样一套别墅,地源热泵造价为什么相差不小? (1) 设计标准不同。
空调实际安装面积(m2)参考建筑面积 (m2)地源热泵造价参考(室外打井 + 机房 + 空调 + 地暖)200 260 14~20万 250 320 20~27万 300 380 22~30万 350 450 25~33万 400 500 28~38万 450 580 30~40万 500 650 33~43万 550 780 38~48万 600 800 40~50万 650 850 42~52万 700 900 45~55万 750 1000 48~58万 800 1100 50~62万 850 1200 52~65万 900 1250 55~70万 950 1350 58~75万 1000 1400 65~80万 1200 1500 75~95万 1500 2000 85~110万 2000 2800120~180万执行不同的温度、湿度、噪音等标准,给您带来不一样的舒适感受。
因此可能导致主机设备选型不同,相应的材料人工都不同,因此地源热泵价格不同。
(2)选材标准不同。
不同的选材标准,直接影响整体工程质量和使用寿命。
而且选择环保型的材料,有利于保障身体健康。
地源热泵运行成本分析报告
地源热泵系统运行成本分析报告:地源热泵:一种利用地下浅层地热资源(也称地能,包括地下水、土壤或地表水等)的既可供热又可制冷的高效节能空调装置。
功能范围: ● 夏季供冷 ● 冬季采暖 ● 提取生活用热水 系统原理图:一、分析:普通空调是以室外空气作为热交换对象,夏天制冷、冬天制热时面临的分别是夏季高温和冬天严寒的空气环境,能耗相对较高。
而地源热泵空调则是利用地下7℃-18℃的恒温水作为热交换对象,再用电能调温,其所需能耗就少得多,夏季和冬天没有特殊要求只有水泵与风机的功率.机组使用寿命25年以上。
土壤换热器水循环地源 热泵 机组水或用户末端二、地源热泵的几大特点:(1)输出能量与输入能量(电能)之比:目前地源热泵机组的COP一般都能达到3.5至4.5这等于说,热泵的效率是350%至450%,而普通空调机(空气—空气热泵)的效率是200%,电的效率是100%,燃油的效率是90%,燃煤的效率是55%,因此热泵的效率是最高的。
(2)热泵机组的功率系数(COP)可达到4以上,1、优势1千瓦电输入,有4千瓦多冷量输出的高效率。
地源热泵系统能充分利用蕴藏于土壤中的巨大能量,循环再生,实现对建筑物的供暖和制冷。
因而运行费用较低。
2、地源热泵比风冷热泵节能40%,比电采暖节能70%。
比燃气炉效率提高48%。
所需制冷剂比一般热泵空调减少50%。
3、地源热泵系统运动部件要比常规系统少,因而减少维护,系统安装在室内,不暴露在风雨中,也可免遭损坏,更加可靠,延长寿命。
4、地源热泵系统在运行中无需燃烧,因此不会产生有毒气体,也不会发生爆炸。
5、由于地源热泵系统的供冷、供热更为平稳,降低了停、开机的频率和空气过热和过冷的峰值。
这种系统更容易适合供冷、供热负荷的分区。
6、地源热泵的地下埋管选用聚乙烯和聚丙烯塑料管,寿命可达50年。
7、一年四季都可以随时提供空调,可以随意设定室内温度,达到五星级要求。
8、提供新风,保证室内空气新鲜。
地源热泵成本分析
地源热泵成本分析地源热泵与V R V系统VRV为风冷形式室外机,以一组外机连接多台内机,通过冷媒直接蒸发形式直接进行热量交换。
内机行式多样,以风管送风或直接送风形式提供空调,独立运行。
与常规风冷形式不同,利用地埋管封闭回路中水的循环,进行空调制冷系统的冷热排放与土壤之间换。
室内部分以一台或多台整体直接送风、分体一拖一到一拖多送风、冷媒水加风机盘管等多种形式。
V R V空调形式:特点1.V R V形式即变冷媒流量变频空调系统,以一组风冷形式外机连接多台空调内机,系统通过一套充注高压氟利昂的铜管连接。
2.V R V系统,空调内机形式多样,有明装及暗装以风管送风或直接送风多种形式,各内机独立运行,操作方便。
3.V R V由于以一组铜管连接系统,由于V R V内机规格限制,不能广泛适应于对各类规格房型面积。
V R V空调形式:弱点1.V R V系统,室内机数量受系统连接率限制,即便在规定连接率之内其超过正常部分也将出力严重衰减。
V R V系统,内外机连接冷媒管长度受限,安装时须考虑系统回油及最末端内机的设置。
2.V R V系统,虽有变频节能宣传,但实际运行并无此类考证,尤其在当室内仅有小单位工作时,明显言过其辞。
3.V R V系统,相当于两管风盘系统,同一时间仅可提供一种运行模式,难于满足多样使用需求,尤其在过渡季节,以及对不同朝向的房间,难以满足同时制冷制热要求。
4.V R V形式主机为风冷形式,运行时受到外界环境温度的影响,在极端恶劣工况时,设备出力大大衰减.5.V R V风冷主机,不可避免的噪音对高雅环境的必然破坏,更在用于较大房型单位时,主机占用较大宝贵花园土地,同时破坏花园的宁静与和谐。
6.V R V系统,内机由高压铜管连接,系统分支复杂,对施工要求较高。
由于铜管内压力较大,如有冷媒泄漏很难找到漏点。
果泄漏点处于某一封闭房间,全系统大量冷媒集中一处,有可能引发严重事故。
7.V R V系统,室内部分只有以冷媒直接蒸发与循环风热交换一种形式,送风温差加大,室内干燥,必然牺牲室内舒适度。
300-400p地源热泵运行成本分析
D、民用天然气价以上使用成本计算 合计=15547元夏季制冷可节省费用=(一)-(二)=3051元2、室内风机盘管耗电:0.1KW/台×10台×18小时/天×120天/年=2160度;3、机组水泵耗电:1.2KW/台×2台×18小时/天×120天/年=5184度;预计全年可节省费用:3015+8817= 11832元/年3、夏季用电量:11615度+2160度+5184度=18959度预计全年平均节能效率达:11832/(18598+19095)=32%4、运行费用:18959度×0.82元/度=15547元合计=18598元合计=10278元(二)地源热泵机组制冷,COP值为5.3,运行费用:1、室外机组耗电:负荷28.5KW/COP值5.3×18小时/天×120天/年=11615度;冬季地暖可节省费用=(一)-(二)=8817元2、室内机耗电:0.1KW/台×10台×18小时/天×120天/年=2160度;1、室外机组耗电:负荷34KW/COP值4.09×13小时/天×90天/年=9726度;3、夏季用电量:20520度+2160度=22680度2、机组水泵耗电:1.2KW/台×2台×13小时/天×90天/年=2808度;4、运行费用:22680度×0.82元/度=18598元3、运行费用:12534度×0.82元/度=10278元因别墅已有较多电气设备,电费直接按第三档计算,辅楼电价按0.82元/度计算;×4.2元/立方=19095元(一)大金VRV机组制冷,考虑铜管长度衰减等因素,COP值为3左右,运行费用:合计=19095元1、室外机组耗电:负荷28.5KW/COP值3×18小时/天×120天/年=20520度;(二)辅楼地源热泵机组供热,COP值为4.09,运行费用:C、假定室温设定25℃,每天运行18小时,辅楼每年运行120天;C、假定室温设定22℃,每天运行13小时,每年运行90天; 第一二档燃气用于热水器及燃气灶,地暖按照第三档计算。
埋管式地源热泵系统介绍成本运行费用
一、地源热泵系统简介0 引言“热泵”这一术语是借鉴“水泵”一词而来。
在自然环境中,水往低处流动,热向低温位传递,水泵将水从低处“泵送”到高处利用。
而热泵可将低温位热能“泵送”(交换传递)到高温位提供利用。
在我国《暖通空调术语标准(GB50155-02)》中,对“热泵”的解释是“能实现蒸发器和冷凝器功能转换的制冷机”。
我们也可以称热泵为既可以制冷又可以供热的机组。
热泵的分类多种多样,国际上通常根据热泵的热汇:即冷源和热源的不同,以及供暖和制冷输送介质的不同进行热泵分类。
当按冷源和热源分类时,可分为空气源热泵、水源热泵、地源热泵三大类。
由于输送冷、热量的介质主要为空气和水,当同时考虑冷、热源的输送介质时,就形成了:空气-水热泵、水-空气热泵(包括地下水热泵和地表水热泵)、水-水热泵、以及地下耦合热泵。
地源热泵(GSHP)是一个广义的术语,它包括了使用土壤、地下水和地表水作为热源和冷源的热泵系统。
即:地下耦合热泵系统,也叫地下热交换器地源热泵系统、地下水热泵系统、地表水热泵系统。
地源热泵还有一系列其他术语:如地热热泵、地能热泵、地源系统等。
1997年之后由ASHAE统一为标准术语:地源热泵(ground-source heat pump,GSHP)。
00 空气源热泵空气源热泵以室外空气作为热源。
在供热工况下将室外空气作为低温热源,从室外空气中吸收热量,经热泵提高温度送入室内供暖。
空气源热泵系统简单,初投资较低。
空气源热泵的主要缺点是在夏季高温和冬季寒冷天气时热泵的效率大大降低。
而且,其制热量随室外空气温度降低而减少,这与建筑负荷需求正好相反。
因此当室外空气温度低于热泵工作的平衡点温度时,需要用电或其它辅助热源对空气进行加热。
此外,在供热工况下空气源热泵的蒸发器上会结霜,需要定期除霜,这也消耗大量的能量。
在寒冷地区和高湿度地区热泵蒸发器的结霜成为较大的技术障碍。
在夏季高温天气,由于其制冷量随室外空气温度升高而降低,同样可能导致系统不能正常工作。
地源热泵初投资
3.表1中第8、9、10、11项需与第4、5、6、7项两两组合方能实现制冷供暖两种功能(第11项就该系统实际运行情况看,其冬季的供暖效果不太令人满意,尤其是在我国北方地区;用于过渡季节的辅助供暖还可以)。
以实现建筑制冷供暖两种功能为比较基准,就项目初投资而言,由表1、图1可得出以下结论:
1.图表中第2项初投资最低,但由于涉及到地下水源的利用,目前政府态度比较谨慎。
2.第11项与供暖组合后初投资最高。
3.第8项与供暖组合后的系统投资相对也比较低,同时也不涉及相关政府政策问题,但其系统布置影响建筑外观,不适合公用建筑使用。
4.第1项、第2项(考虑辅助电加热系统后)与其他两两组合方案初投资基本在同一水平,但第1项系统的设备组成、所占用的面积及维护工作量要小的多。
三.地源热泵系统夏季运行费用分析
图2(北京夏季一个制冷季,90天,单位:元/m2)
图2中数据以目前市场中的基本实际情况为来源,由此可得出以下结论:
1. 地源热泵比冷水机组中央空调节省42%;
2. 地源热泵比直燃机节省46%;
3. 地源热泵比家用空调节省54%。
四.地源热泵系统冬季运行费用分析
图3(北京冬季一个采暖季,125天,单位:元/m2)
图3中数据以目前市场中的基本实际情况为来源,由此可得出以下结论:
1.地源热泵比电缆地板采暖节省60%;
2.地源热泵比天然气集中采暖节省62%;
3.地源热泵比挂壁炉供暖节省67%;
4.地源热泵比电热膜供暖节省69%。
因此,地源热泵系统不论制冷还是采暖运行费用同传统方式相比,其节能效果均十分显著,符合国家的能源战略。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

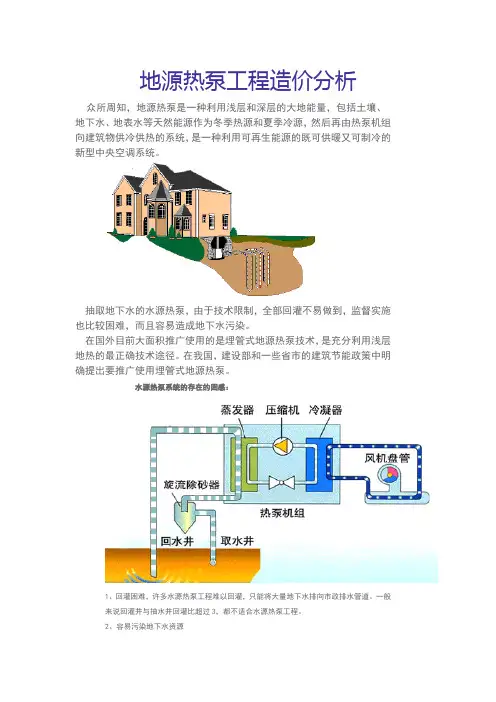

地源热泵工程造价分析众所周知,地源热泵是一种利用浅层和深层的大地能量,包括土壤、地下水、地表水等天然能源作为冬季热源和夏季冷源,然后再由热泵机组向建筑物供冷供热的系统,是一种利用可再生能源的既可供暖又可制冷的新型中央空调系统。
抽取地下水的水源热泵,由于技术限制,全部回灌不易做到,监督实施也比较困难,而且容易造成地下水污染。
在国外目前大面积推广使用的是埋管式地源热泵技术,是充分利用浅层地热的最佳技术途径。
在我国,建设部和一些省市的建筑节能政策中明确提出要推广使用埋管式地源热泵。
水源热泵系统的存在的困感:
1、回灌困难,许多水源热泵工程难以回灌,只能将大量地下水排向市政排水管道。
一般
来说回灌井与抽水井回灌比超过3,都不适合水源热泵工程。
2、容易污染地下水资源
机组内工质一旦泄漏,将对地下水造成难以挽救化学污染;其次,不能严格做到同层回灌,造成不同地下层地下水的混合,使得优质地下水层的水质受到污染。
3、取水井长时间取水后,易出现水量不足。
主要原因是取水井被细沙堵塞,运行期间每
隔一段时间就需要洗井,而且洗井费用较高,长期来看,系统运行费用较高。
另外一个原因就是地下水位的下降,很多地区的地下水位每年都在下降。
4、抽水井、回水井之间互相影响。
很多项目根本不具备采用水源热泵,项目硬上,水井之间距离过近,造成抽水温度接近于回水温度,热源温度越来越差,机组能效比降低。
5、水源热泵工程中,潜水泵扬程都较大,一般都在80米以上,甚至更高,系统耗电量
大。
而且潜水泵一旦损坏,维修困难。
地源热泵系统一般情况下的造价
不同土质地源井造价对比表(成井深度80m)
土质钻井单价钻井De32双U型管双U型头单井造价单位井深换热量换热量成本
单位
元/m元元元/个元W/m元/W
沙土30
24001408130393835 1.41
黄土45
36001408130513835 1.84
风化岩100
80001408130953840 2.98说明:一般,沙土地质地源井造价在20~30元/m之间,黄土地质造价在30~45元/m之间,风化岩地质造价在80~100元/m之间,混合地质类型约为85元/m。
(各地地质情况、环境不同,仅供参考)。
以10000m2办公楼为例估算地埋管系统造价(仅供参考)
土质类型单井
造价
所需地下提热
量
所需井数
地埋管井
总价
水平管及附件安装合价平米造价
单位
元个个元元元元元/平米
沙土
39385251877364062350351055601077001108
黄土
51385251879608062350351055601301401130
风化岩
1153852518721576062350351055602498201250
说明:热负荷指标按70W/m2,冷负荷指标按100W/m2;地源井冬季单位井深提热量按35 W/m,夏季地源井单位井深散热量按70W/m计算。
土壤源热泵系统与基础设计
土壤源系统是一种利用地下浅层土壤资源的热能,既可供热又可制冷的高效节能系统。
土壤源热泵通过输入少量的高品位能源(如电能),实现低温位热能向高温位转移。
地能分别在冬季作为热泵供暖的热源和夏季空调的冷源,即在冬季,把地能中的热
量“取”出来,提高温度后,供给室内采暖;夏季,把室内的热量排出来,释放到地下去。
土壤源热泵系统设计
系统冬季从地下提热量=末端空调热负荷-冬季机组输入功率
系统夏季向地下排热量=末端空调冷负荷+夏季机组输入功率
按冬季从地下提热量计算地源井米数为:地源井米数=系统冬季从地下提热量/单位井深提热量
按夏季向地下排热量计算地源井米数为:地源井米数=系统夏季向地下排热量/单位井深排热量
打井数目=地源井米数/地源孔深
某项目不同管材单位井深换热量比较
运行工况
单位井深换热量W/m
25单U25双U32单U32双U
制热工况246524958 343484553 439444149 536403844 632353440
制冷工况2848544960 2951585364 3055635769 3158676173
总结
影响单位井深换热量的首要因素是土壤温度,其次为土壤导热系数等,东北地区土壤温度约为12℃,夏季制冷时地埋管散热量大,比其他地区有优势,制热时地埋管提热量相对华北及南方地区略小些。
通过分析对比以上几个热物性测试,初步估算东北地区采用双U型管埋管形式时,冬季提热量按35W/m,夏季散热量可取70W/m。
具体准确数值需通过项目所在地的土壤热物性测试得到。
地埋管公称压力的确定
1、垂直埋管承受的最大压力=地埋管系统定压+水泵扬程的一半+地源井深度选用管材时,PE管的公称压力不能低于这个压力值。
2、水平主管路承受的最大压力=地埋管系统定压+水泵扬程;
一般来说,水平主管路公称压力不低于1.0MPa即可。
例:某项目地源井总计200口,分成10组,每组20口井,每组供回水主管路分别设置检查井。
地源井总计200口,分成10组,每组20口井,每组分别通过主管汇集到分集水器。
地源热泵系统设计要点
地埋管各竖井流量平衡(管路同程连接可以做到),单U型管流速0.6m/s,双U型管流速0.4m/s。
冬季系统运行时,地下管路尽量不加防冻液。
夏季运行期间,地埋管换热器出口温度宜低于33℃;
冬季运行期间,地埋管换热器进口温度宜高于4℃。
地源热泵系统总释热量宜与其总吸热量相平衡。
竖直地埋管换热器埋管深度宜大于20m,钻孔孔径不宜小于0.11m,钻孔间距应满足换热需要,间距宜为3~6m。
水平连接管的深度应在冻土层以下0.6m,且距地面不宜小于1.5m。
每对供、回水环路集管连接的地埋管环路数宜相等。
供、回水环路集管的间距不应小于0.6m。
地埋管系统施工要点
1.如果水平地埋管管沟杂物较多,铺设前,沟槽底部应先铺设相当于管径厚度的细砂。
2.竖直地埋管换热器U形管安装完毕后,应立即灌浆回填封孔。
回填材料导热系数不能低于钻孔周围土壤的导热系数。
3.当钻孔孔壁不牢固或者存在孔洞、洞穴等导致成孔困难时,应设护壁套管。
下管过程中,U形管内宜充满水,并宜采取措施使U形管两支管处于分开状态。
4.地埋管施工过程的水压检验;
5.检验压力大小的确定
当工作压力小于等于1.0MPa时,应为工作压力的1.5倍,且不应小于0.6MPa;当工作压力大于1.0MPa时,应为工作压力加0.5MPa。
水压试验的步骤(4次水压试验)
1)竖直地埋管换热器插入钻孔前,应做第一次水压试验。
在试验压力下,稳压至少15min,稳压后压力降不应大于3%,且无泄漏现象;将其密封后,在有压状态下插入钻孔,完成灌浆之后保压l h。
2)竖直环路集管装配完成后,回填前应进行第二次水压试验。
在试验压力下,稳压至少30min,稳压后压力降不应大于3%,且无泄漏现象。
3)环路集管与机房分集水器连接完成后,回填前应进行第三次水压试验。
在试验压力下,稳压至少2h,且无泄漏现象。
4)地埋管安装完毕,且冲洗、排气及回填完成后,应进行第四次水压试验。
在试验压力下,稳压至少12h,稳压后压力降不应大于3%。
地埋管系统主要设备材料
地埋管系统常见问题
1、单位井深换热量估算较大,导致机组低能效比运行,系统不节能。
2、地埋管系统冬季提热量与夏季散热量不平衡。
冷热不平衡导致夏季运行时地埋管出水温度(℃)年变化表
地区释、吸热量比例12345
北京 2.3633.134.2535.2135.8636.4
上海536.1738.3139.8941.1842.15
沈阳 1.2827.9928.1128.1928.1928.18
齐齐哈
0.6727.8826.5725.6625.0124.52
尔
冷热不平衡导致冬季运行时地埋管出水温度(℃)年变化表
地区释、吸热量比例12345
北京 2.36 5.51 6.777.638.248.72
上海5 5.697.819.3310.4711.28
沈阳 1.28 6.05 6.1 6.17 6.19 6.24
齐齐哈尔0.67 3.87 2.31 1.460.860.38
3、无论打井是100米还是50米都一味的采用各竖井同程并联,导致地埋管中流速不满
足充分换热的要求,地埋管换热较差。
4、无论打井多深都一味的采用各竖井同程并联,导致地埋管中流速不满足充分换热的要
求,地埋管换热较差。
5、地源热泵系统运行控制方面,有些系统在机组停机,而空调泵不停机时,地源侧循环
泵仍然不停机,建议此时地源侧循环泵停机,当机组要启动时,再启动地源侧循环泵。
6、不是所有的地质都适合土壤源热泵工程,土质为沙土、或粘土的地区最适合开展地源
热泵工程,岩石地质地源成孔困难,不适合土壤源热泵工程。
