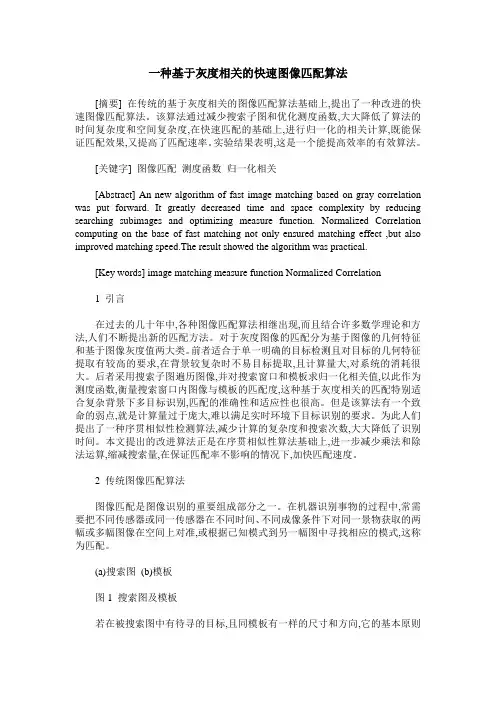

一种基于灰度相关的快速图像匹配算法

一种基于灰度相关的快速图像匹配算法[摘要] 在传统的基于灰度相关的图像匹配算法基础上,提出了一种改进的快速图像匹配算法。

该算法通过减少搜索子图和优化测度函数,大大降低了算法的时间复杂度和空间复杂度,在快速匹配的基础上,进行归一化的相关计算,既能保证匹配效果,又提高了匹配速率。

实验结果表明,这是一个能提高效率的有效算法。

[关键字] 图像匹配测度函数归一化相关[Abstract] An new algorithm of fast image matching based on gray correlation was put forward. It greatly decreased time and space complexity by reducing searching subimages and optimizing measure function. Normalized Correlation computing on the base of fast matching not only ensured matching effect ,but also improved matching speed.The result showed the algorithm was practical.[Key words] image matching measure function Normalized Correlation1 引言在过去的几十年中,各种图像匹配算法相继出现,而且结合许多数学理论和方法,人们不断提出新的匹配方法。

对于灰度图像的匹配分为基于图像的几何特征和基于图像灰度值两大类。

前者适合于单一明确的目标检测且对目标的几何特征提取有较高的要求,在背景较复杂时不易目标提取,且计算量大,对系统的消耗很大。

后者采用搜索子图遍历图像,并对搜索窗口和模板求归一化相关值,以此作为测度函数,衡量搜索窗口内图像与模板的匹配度,这种基于灰度相关的匹配特别适合复杂背景下多目标识别,匹配的准确性和适应性也很高。

基于灰度和几何特征的图像匹配算法研究

河北工业大学硕士学位论文基于灰度和几何特征的图像匹配算法研究姓名:宋晓闯申请学位级别:硕士专业:计算机应用技术指导教师:于明20081101河北工业大学硕士学位论文基于灰度和几何特征的图像匹配算法研究摘要图像匹配是计算机视觉和图像处理领域一项重要的研究工作,本文主要对图像匹配领域进行了深入细致的研究。

本文主要研究了两类图像匹配算法:基于灰度信息的算法和基于特征的匹配算法。

对基于灰度信息的算法,主要研究了两种算法,一种是对传统算法进行研究,提出了一种改进的互相关匹配算法,另一种是根据图像编码的思想,对图像进行分块,重点研究了基于灰度值编码的匹配方法。

实验表明,此算法在遥感图像和工件字符定位方面,尤其是在复杂背景(目标与背景难分离下,算法都具有很强的鲁棒性和稳定性。

对基于特征的匹配算法,主要研究了HU不变矩、圆形度、矩形度等几何特征,最后选取几种特征作为特征参数,运用基于欧式距离的匹配方法进行匹配. 对二百多个样本图像进行测试,匹配成功率达到了92.5%。

得到了很好的实验效果。

关键词:计算机视觉模板匹配图像处理互相关i基于灰度和几何特征的图像匹配算法研究The Study of Image Matching Algorithms Based On Gray Value andGeometric FeaturesABSTRACTImage matching is an important research topic in computer vision and image processing. A great deal of work is done in the field of image matching in the paper.It studied two types of image matching algorithms in the paper. gray-scale information-based algorithm and feature-based matching algorithm. About the algorithm based on the information of gray–scale, it mainly studied two algorithms, Firstly it studied the traditional algorithm, Then one new improved cross-correlation algorithm was proposed. The other is based on the thinking of image coding. This algorithm divided the image into certain size blocks called R-block. It focused on the algorithms of gray value image coding. Through t he experiments, It is found that the algorithm had a very strong robustness and stability ,When it was used in remote sensing images and Optical Character positioning, particularly in the Complex background(with the background of the difficult goal of separation. About the feature-based matching algorithm, Firstly, it mainly studied HU invariant moments, elongated-ness, roundness and other geometric features. Finally it selected a few features from them as the features of the parameters. Then it was calculated and matched with the algorithm based on template matching of Euclidean distance. Two hundred of samples was tested and experimented, and the average accuracy rate is 92.5%. The result shows that the system is good enough to meet the needs of real-time reaction and high recognition rate.KEY WORDS: computer vision,template matching, image pre process, correlationii原创性声明本人郑重声明:所呈交的学位论文,是本人在导师指导下,进行研究工作所取得的成果。

基于改进SIFT的图像特征匹配算法

0引言图像匹配是图像处理技术中的一项重要内容，是将两幅或多幅图像的某种性质进行对比，并通过一定的规则识别出图像之间的相似部分。

图像匹配已被广泛应用于图像拼接[1]、同步定位与建图（视觉SLAM ，simultaneous localization and mapping ）[2]和对象识别[3]等诸多领域。

目前图像匹配的方法主要分为两大类：基于灰度的匹配方法和基于特征的匹配方法[4]。

其中，利用图像灰度进行匹配的方法操作简单，匹配率较高，但计算量太大，匹配耗时较长，且对光照变化比较敏感。

而利用图像的特征信息进行匹配的方法以其速度较快、精度高和鲁棒性好等特点成为近年来图像匹配技术研究的热点。

基于特征匹配的算法中，最具有代表性的是由Lowe [5]在2004年提出的传统尺度不变特征变换（scale invariant feature transform ，SIFT ）算法。

该算法不仅提取特征能力强，对图像的旋转、尺度变化、光照变化和噪声等也具备较高的稳定性，但仍存在一些缺陷：特征描述子维数太大，导致计算复杂度高，时间成本大，对实时性的应用具有局限性。

针对SIFT 算法的不足，国内外许多学者做了相关改进。

文献[6]通过主成分分析法（principalcomponent analysis ，PCA ）有效降低了SIFT 算法的描述子维数，缩短了匹配时长，但会导致匹配率下降。

文献[7]提出了加速稳健特征（speeded up ro ‐bust features ，SURF ）算法，该算法通过积分图技术能够快速检测关键点和获取描述子，运算速度明显提升；不过，该算法在尺度旋转变化下的匹配性能不如SIFT 。

文献[8]提出的基于余弦距离匹配规则的SIFT 特征匹配方法，提高了匹配精度，却降低了速度。

文献[9]提出的Harris 角点提取和SIFT 特征描述相结合的匹配算法，删除了冗余的特征点，提高了正确匹配率，但检测特征点失去了尺度不变特征，导致该方法无法适用于尺度缩放太大的图像。

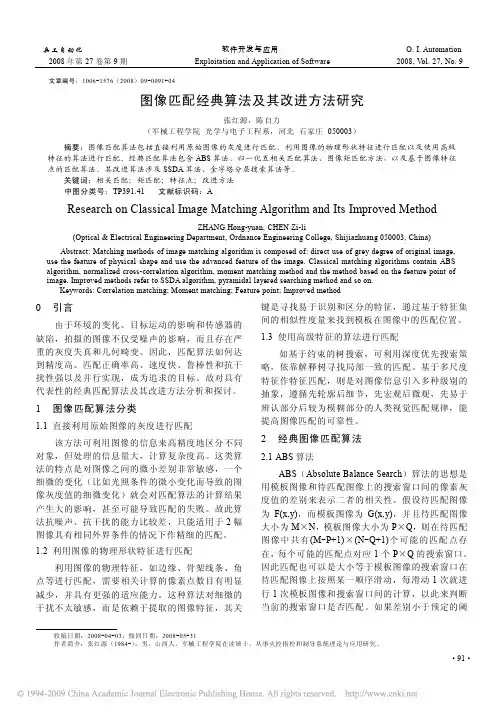

图像匹配经典算法及其改进方法研究
