同步检波器
基于乘法器同步检波电路的设计与仿真

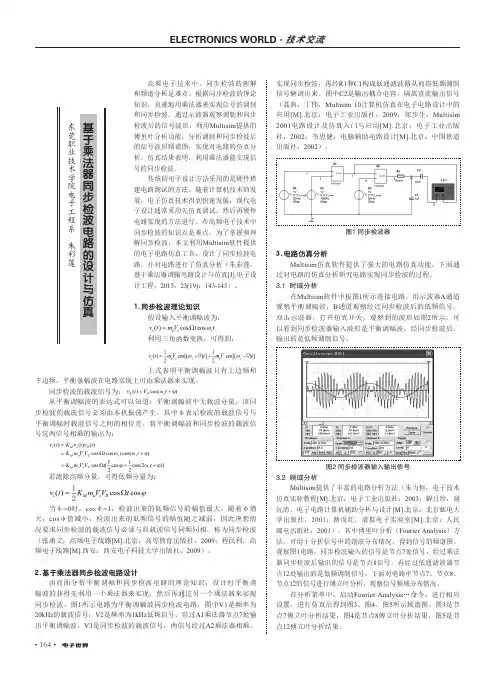

• 164•高频电子技术中，同步检波的理解和频谱分析是难点。
根据同步检波的理论知识，直观地用乘法器来实现信号的调制和同步检波。
通过示波器观察调制和同步检波后的信号波形，利用Multisim 提供的傅里叶分析功能，分析调制和同步检波后的信号波形频谱图，实现对电路的仿真分析。
仿真结果表明，利用乘法器能实现信号的同步检波。
传统的电子设计方法采用的是硬件搭建电路测试的方法。
随着计算机技术的发展，电子仿真技术得到快速发展，现代电子设计通常采用先仿真调试，然后再硬件电路实现的方法进行。
在高频电子技术中同步检波的知识点是难点，为了掌握和理解同步检波，本文利用Multisim 软件提供的电子电路仿真工具，设计了同步检波电路，并对电路进行了仿真分析（朱彩莲，基于乘法器调幅电路设计与仿真[J].电子设计工程，2015，23(19)：143-145）。
1.同步检波理论知识假设输入平衡调幅波为：利用三角函数变换，可得到：上式表明平衡调幅波只有上边频和实现同步检波，再经R1和C1构成低通滤波器从而将低频调制信号解调出来。
图中C2是输出耦合电容，隔离直流输出信号（聂典，丁伟，Multisim 10计算机仿真在电子电路设计中的应用[M].北京：电子工业出版社，2009；郑步生，Multisim 2001电路设计及仿真入门与应用[M].北京：电子工业出版社，2002；韦思健，电脑辅助电路设计[M].北京：中国铁道出版社，2002）。
图1 同步检波器3.电路仿真分析Multisim 仿真软件提供了强大的电路仿真功能，下面通过对电路的仿真分析研究电路实现同步检波的过程。
3.1 时域分析在Multisim 软件中按图1所示连接电路。
用示波器A 通道观察平衡调幅波，B 通道观察经过同步检波后的低频信号。
双击示波器，打开仿真开关，观察到的波形如图2所示，可以看到同步检波器输入波形是平衡调幅波，经同步检波后，输出的是低频调制信号。
图2 同步检波器输入输出信号3.2 频域分析Multisim 提供了丰富的电路分析方法（朱力恒，电子技术仿真实验教程[M].北京：电子工业出版社，2003；解月珍，谢沅清，电子电路计算机辅助分析与设计[M].北京：北京邮电大学出版社，2001；路而红，虚拟电子实验室[M].北京：人民邮电出版社，2001），其中傅里叶分析（Fourier Analysis ）方法，可用于分析信号中的谐波分布情况，得到信号的频谱图。
实验5振幅解调器、包络检波、同步检波详解
太原理工大学现代科技学院高频电子线路课程实验报告专业班级测控14-4学号2014101XXX姓名XXXXXXXX指导教师XXXXXXX实验名称 振幅解调器、包络检波、同步检波 同组人 专业班级 测控14-4 姓名 XX 学号 201410XXX 成绩实验5 振幅解调器、包络检波、同步检波5-1 振幅解调基本工作原理解调过程是调制的反过程，即把低频信号从高频载波上搬移下来的过程。
解调过程在 收信端，实现解调的装置叫解调器。
一．普通调幅 波的解调振幅调制的解调被称为检波，其作用是从调幅波中不失真地检出调制信号。
由于普通调幅波的包络反映了调制信号的变化规律，因此常用非相干解调方法。
非相干解调有两种方式，即小信号平方律检波和大信号包络检波。
我们只介绍大信号包络检波器。
1.大信号检波基本工作原理大信号检波电路与小信号检波电路基本相同。
由于大信号检波输入信号电压幅值一般在 500mV 以上，检波器的静态偏置就变得无关紧要了。
下面以图 6-1 所示的简化电路为例进行分析。
大信号检波和二极管整流的过程相同。
图 6-2 表明了大信号检波的工作原理。
输入信号 ui(t) 为正并超过 C 和 RL 上的 uo(t) 时，二极管导通，信号通过二极管向 C 充电，此时 uo(t) 随充电电压上升而升高。
当 ui(t) 下降且小于uo(t) 时，二极管反向截止，此时停止向 C 充电， uo(t) 通过 RL 放电， uo(t) 随放电而下降。
……………………………………装………………………………………订…………………………………………线……………………………………………………………………………装………………………………………订…………………………………………线……………………………………充电时，二极管的正向电阻 rD 较小，充电较快。
uo(t) 以接近 ui(t) 的上升速率升高。
放电时，因电阻 RL 比 rD 大得多（通常 RL5 ~ 10k），放电慢，故 uo(t) 的波动小，并保证基本上接近于 ui(t) 的幅值。
同步检波器
班级：姓名：学号：指导教师：成绩：电子与信息工程学院信息与通信工程系1 实验目的1、更好的理解高频课程内容，掌握数字系统设计和调试的方法，培养我们分析、解决问题的能力。
2、加深理解和巩固理论课上所学的有关AM和DSB调制与解调的方法与概念3、学会设计中小型高频电子线路的方法，独立完成调试过程，在Multisim仿真软件的集成环境中绘出自己设计的AM、DSB模拟调制电路图和解调电路图，加入基带信号和载波信号，用示波器观察解调波形，分析波形的特点2 实验内容1、用模拟乘法器MC1496/1596设计一个同步检波电路，使其能实现对AM和DSB的解调。
2、要求理解系统的各部分功能，原理电路以及相关参数的计算3、软件仿真的相关调试，得出结论3 功能分析3.1 同步检波器功能分析根据高频电子线路理论分析,双边带信号DSB,就是抑制了载波后的调制信号,它的有用信号成分以边带形式对称地分布在被抑制载波的两侧。
由于有用信号所在的双边带调制信号的上、下边频功率之和只有载波功率的一半,即它只占整个调幅波功率1/3，实际运用中,调制度m在0.1～1之间变化,其平均值仅为0.3,所以边频所占整个调幅波的功率还要a小。
为了节省发射功率和提高有限频带资源的利用率,一般采用传送抑制载波的单边带调制信号SSB,因为上下边带已经包含了所有有用的信号成分。
而要实现对抑制载波的双边带调制信号DSB或单边带调制信号SSB进行解调,检出我们所需要的调制有用信号,不能用普通的二极管包络检波电路,需要用同步检波电路。
同步检波电路与包络检波不同,同步检波时需要同时加入与载波信号同频同相的同步信号。
利用乘法器可以实现调幅波的乘积检波功能,普通调幅电压乘积器的原理框图如图3-1所示。
图3-1中,设输入信号)(t U AM 为普通调幅信号:t t m U U x y a XM AM ωωcos )cos 1(+= （3-1）限幅器输出为等幅载波信号 ,乘法器将两输入信号进行相乘后输出信号为:（3-2）（条件：s y c x v v mA V V =<=,28为大信号）再通过低通滤波器作为乘法器的负载,将所有高频分量去除,并用足够大的电容器隔断直流分量,就可以得到反映调制规律的低频电压。
高频实验五：振幅解调器(包络检波、同步检波)
实验5 振幅解调器（包络检波、同步检波）—、实验准备1．做本实验时应具备的知识点：●振幅解调●二极管包络检波●模拟乘法器实现同步检波2．做本实验时所用到的仪器：●③号实验板《调幅与功率放大器电路》●双踪示波器●万用表●直流稳压电源●高频信号源二、实验目的1．熟悉电子元器件和高频电子线路实验系统；2．掌握用包络检波器实现AM波解调的方法。
了解滤波电容数值对AM波解调影响；3．理解包络检波器只能解调m≤100％的AM波，而不能解调m＞100％的AM波以及DSB 波的概念；4．掌握用MC1496模拟乘法器组成的同步检波器来实现AM波和DSB波解调的方法；5．了解输出端的低通滤波器对AM波解调、DSB波解调的影响；6．理解同步检波器能解调各种AM波以及DSB波的概念。
三、实验内容1．用示波器观察包络检波器解调AM波、DSB波时的性能；2．用示波器观察同步检波器解调AM波、DSB波时的性能；3．用示波器观察普通调幅波（AM）解调中的对角切割失真和底部切割失真的现象。
四、基本原理振幅解调即是从振幅受调制的高频信号中提取原调制信号的过程，亦称为检波。
通常，振幅解调的方法有包络检波和同步检波两种。
1．二极管包络检波二极管包络检波器是包络检波器中最简单、最常用的一种电路。
它适合于解调信号电平较大（俗称大信号，通常要求峰一峰值为1.5V 以上）的AM 波。
它具有电路简单，检波线性好，易于实现等优点。
本实验电路主要包括二极管、RC 低通滤波器和低频放大部分，如图9-1所示。
图中，D21为检波管，C23、R20、C24构成低通滤波器，W21为二极管检波直流负载，W21用来调节直流负载大小，W22相串构成二极管检波交流负载，W22用来调节交流负载大小。
开关K21是为二极管检波交流负载的接入与断开而设置的，短路下方时为接入交流负载，全不接入为断开交流负载。
短路上方为接入后级低放。
调节W23可调整输出幅度。
图中，利用二极管的单向导电性使得电路的充放电时间常数不同（实际上，相差很大）来实现检波，所以RC 时间常数的选择很重要。
高频电子线路同步检波器课程设计
摘要在通信领域中，DSB也代表调制中的一种方式，抑制载波双边带调幅方式，这种方式叫双边带调幅。
这种调幅方式是在标准AM调幅波中去除其中的载波分量得到的，优点在于这种调幅波的发射功率在不影响信号传输的同时要比AM波小，节省了发射功率，但其解调电路要比AM波解调电路更复杂。
而从已调信号中检出调制信号的过程称为解调或检波。
用以完成这个任务的电路称为检波器。
最简单的检波器仅需要一个二极管就可以完成，这种二极管就被称做检波二极管。
有载波振幅调制信号的包络能够直接反映调制信号的变化规律，因此可以采用二极管包络检波的方法进行检波。
同步检波器主要是用于对DSB和SSB信号进行解调。
它的特点是必须加一个与载波同频同相的恢复载波信号，利用模拟乘法器的相乘原理，实现同步检波。
利用抑制载波的双边带信号和输入的同步信号，经过乘法器相乘，可得输出信号，实现了双边带信号解调而抑制载波的单边带或双边带振幅调制信号。
本文给出了基于Multisim软件的调制和解调仿真结果。
关键词：检波器 DSB调制同步检波 Multisim目录1 MC1496芯片介绍 (1)1.1 MC1496内部结构及基本性能 (1)2 同步检波器的设计 (2)2.1 同步检波基本原理 (2)2.1.1 系统功能说明 (2)2.1.2 原理框图 (2)2.1.3 流程图 (2)2.2 同步检波硬件设计 (4)2.2.1 电路原理图 (4)2.2.2 电路说明 (5)2.2.3 参数计算 (6)2.3软件仿真图 (6)3 小结与体会 (7)4 附录：总原理图 (7)同步检波器设计1 MC1496芯片介绍1.1 MC1496内部结构及基本性能在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程，而集成模拟乘法器正是实现两个模拟量电压或电流相乘的电子器件。
