列车运行控制系统概述
列车运行控制系统概述
❖ 上海地铁1号线1989年引进阿尔斯通美国公司的ATC系
统，为了节省投资，在正线道岔联锁区域和车辆段采 列车运行控制系统概述
❖ ATC系统的大量引进拉近了我国地铁信号装配 水平与国际上的差距，取得了较好的效果。我 国地铁的整体技术水平上了一个台阶，列车运 行呈现出全新的面貌。此后不久，我国又对部 分设备实施国产化，取得了较好的效果。
第1章 列车运行控制系统概述
3．发展阶段
❖ 从1994年至今，我国城市轨道交通建设进入 了 快速发展期，随之而来的是信号设备的大 规模引进。
❖ 采用引进设备后，大大缩短了运行间隔，提 高了安全程度和通过能力，但由于国内外的 电源质量、道岔结构、轨道施工工艺等存在 差异，所以引进的ATC系统在我国的应用效 果不像在国外那么好。而且，引进的设备也 会带来后续的诸多问题。
❖ 进入20世纪90年代以后，大量引进国外先进的地铁信号 设备。北京地铁1号线于1989年从英国西屋公司引进 ATC系统。复八线由于要与前期的一号线贯通，为了便 于既有信号系统兼容，复八线也大量引进了英国西屋公 司的列车自动控制系统（ATC）。同时，配套了国产的 继电联锁设备、车站计算机联锁设备和信号微机联锁监 测设备等。
第1章 列车运行控制系统概述
❖列车自动控制（Automatic Train Control，简称 ATC）系统早在20世纪60年代就已经开始被研制 和试用。日本于1964年交付使用了世界上第一条 高速铁路——东海道新干线，其以机控为主、设 备优先的列车控制系统，使列车在高速度、高密 度运行的条件下，安全运行30多年。
第1章 列车运行控制系统概述
❖ 进入20世纪70年代之后，列车速度的提高对列 车运行控制系统在安全和效率方面提出了更高 的要求，随着地面信息传输技术（应答器、轨 道电路和轨间环线电缆等）和列车信息接收技 术的不断完善，出现了点式ATC系统、点连式 ATC系统
列车运行控制系统
关
键
技
术
①系统功能需求规范（functional requirement specification，FRS）。系统功能需求规范 主要描述了列车运行控制系统应该具有的功能，包括联锁设备、TCC、轨道电路及点式信息 设备的基本功能，车载设备的功能，防护功能，记录功能，列车的操作过程等。
1.2 列车运行控制系统的构成与关键技术
1.2 列车运行控制系统的构成与关键技术
2.列车运行控制系统的关键技术
（2）地-车列控数据的传输方法。
。列
控的车载设备完全靠从地面控制中心接收到的行车控制命令进行行车，实时监督列车的实际速度
和地面允许的速度指令，当列车速度超过地面行车限速时，车载设备将实施制动，保证列车的运
行安全。
关
键技ຫໍສະໝຸດ 术地-车信息传输方式分为连续式传递信息方式和点式传递信息方式。连续式传递信息方式能 连续不断地将地面信息及时地向车上传递，实时性好，有利于保证行车安全和提高行车效率 。点式传递信息方式通过感应点将地面信息传到车上，当地面信息发生变化时，列车只有在 经过感应点时才能得到信息，实时性差。
2.列车运行控制系统的关键技术
②系统需求规范（system requirement specifications，SRS）。系统需求规范主要描述了列车 运行控制系统及各子系统的构成、工作原理及主要技术要求。
关
键
技
术
③接口规范（functional interface specification，FIS/for further study，FFS）。接口规 范主要定义了系统中各个子系统的软硬件标准，以便实现系统设备的集成和互操作性。
1.2 列车运行控制系统的构成与关键技术
铁路列车运行控制系统
铁路列车运行控制系统（CTCS）列车运行控制系统（简称列控）是铁路运输极重要的环节。
随着对铁路运输要求的提高,如何改进列车控制系统,实现列车安全、快速、高效的运行是目前的主要问题。
随着计算机技术、通信技术、微电子技术和控制技术的飞速发展使得无线通信传递车地大容量信息成为可能。
传统的列车运行控制系统是利用地面发送设备向运行中的列车传送各种信息，使司机了解地面线路状态并控制列车速度的设备，用以保证行车安全，同时也能适度提高行车效率。
它是一种功能单一、控制分散、通信信号相对独立的传统技术。
它包括机车信号、自动停车装置以及列车速度监督和控制等。
依据不同的要求安装不同的设备。
机车信号和自动停车装置都可单独使用，也可以同时安装。
新一代铁路信号设备是由列车调度控制系统及列车运行控制系统两大部分组成的。
从技术发展的趋势看是向着数字化、网络化、自动化与智能化的方向发展。
它是列车运营的大脑神经系统，直接关系保证着行车安全、提高运输效率、节省能源、改善员工劳动条件。
发展中的列控系统将成为一个集列车运行控制、行车调度指挥、信息管理和设备监测为一体的综合业务管理的自动化系统。
列车运行控制系统的内容是随着技术发展而提高的，从初级阶段的机车信号与自动停车装置，发展到列车速度监督系统与列车自动操纵系统。
随着列车速度的不断提高,随着计算机、通信和控制的等前沿科学技术发展，为通信信号一体化提供了理论和技术基础。
尤其，其所依托的新技术，如网络技术与通信技术的技术标准与国外是一致的，可属于技术上借鉴。
近年来,欧洲铁路公司在欧盟委员会和国际铁路联盟的推动下,为信号系统的互联和兼容问题制定了相关的技术标准,其中包括欧洲列车运行控制系统———ETCS 标准。
在世界各国经验的基础上，从2002 年开始，结合我国国情、路情，已制定了统一的中国列车运行控制系统为ChineseTrainControlSystem 的缩写——CTCS （暂行）技术标准。
列车运行控制系统概述
• 自动列车防护系统由地面设备和车载设备构成
一、机车信号
• 机车信号的定义 机车信号又称机车自动信号是用设在机车司机室的机车信号机
自动反映运行条件指示司机运行的信号显示制度 为实现机车信号而装设的整套技术设备成为机车信号设备在机
车上应安装机车信号车载设备在线路上应安装机车信号地面设备使 得机车上能接收到反映地面信号的信息
站 场 工 程
供 电 系 统
变 电 系 统
接 触 网 系 统
电 力 系 统
远 程 监 控 系 统
列联 控锁 系系 统统
调 度 集 中 系 统
集 中 监 测
系 统
通 信 系 统
列
旅市客
总车转牵制车运运车供客综票客场运
向
引 系
动 系
网 络
输 计
行 管
辆 管
电 管
运 调
合 维
务 系
服 务
营 销
组 织
成体架统统系划理理理度修统系策管
规定的距离内及时瞭望前方的地面信号显示
• 在以地面信号为主体的信号系统中地面信号显示是行车凭证机车 信号为辅助信号
• 4.自动停车装置自动闭塞+地面主体信号+机车信号辅助信号+自动 停车
• 如何防止由于司机失去警惕而发生危及列车运行安全的事故
•
列车自动停车设备ATS：当地面信号的禁止命令未被司机接收
ETCS-3 铁路综合移动通信系统GSM-R 取消区间的轨道电路采用移动闭塞 车载设备发送列车数据RBC基于车载信息定位列车 RBC计算列车的移动授权凭证 列车完整性检查由列车完整性验证系统与地面RBC共同完 成 ETCS车载设备凭车载信号行车
CTCS标准的产生

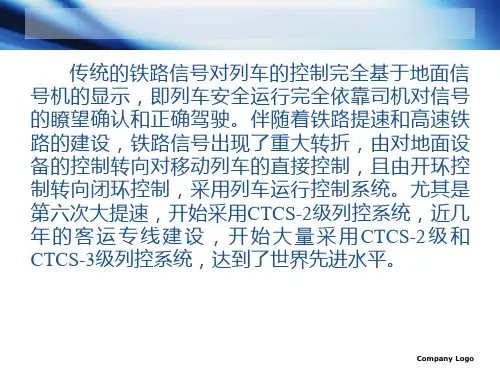

第八章列车运行控制系统铁路信号基础
▪ 按照闭塞方式分类 • 固定闭塞列控系统：将线路划分为固定的闭塞 分区，前后列车的位置及间隔，均以闭塞分区 为单元来检测和表示。 • 移动闭塞列控系统：不存在固定的闭塞分区， 列车之间的安全追踪间隔随着列车运行而不断 移动且变化。
Company Logo
▪ 按照功能和自动化程度分类
Company Logo
8.1 列控系统概述
列车运行控制系统是由地面设备和车载设备构 成，用来控制列车运行速度，保证行车安全，提高 运输能力。
列车运行控制系统的功能是： 1）检测线路的空闲状态； 2）检测列车完整性； 3）列车运行授权； 4）指示列车安全运行速度； 5）监控列车安全运行。
Company Logo
德国LZB系统是基于轨道电缆传输的列控系统， 是世界上首次实现连续速度控制模式的列控系统， 技术上是成熟的。1965年在慕尼黑-奥斯堡间首次运 用，德国已装备了2000km铁路线，1992年开通了西 班牙马德里—塞维利亚471km高速线。
Company Logo
欧洲是世界轨道交通最发达的地区，欧洲现有 的列车运行控制系统种类繁多。为克服欧洲各国信 号制式复杂、互不兼容，保证高速列车在欧洲铁路 网内互通互行，在欧洲共同体的支持下，欧洲各信 号厂商联合制订ERTMS/ETCS技术规范。
在分级曲线控制方式下，列车在一个闭塞分 区中运行时,列控设备判定列车超速的目标速度不 再是一个常数，而是随着列车行驶不断变化，即 是距离的函数。
Company Logo
分段速度—距离控制模式基本原理
S1+S2 S4 S3
设备监督曲线
制动性能差的车 制动性能好的车
S 分段速度控制模式 Ｓ＝（Ｓ１＋Ｓ２＋Ｓ３＋Ｓ４）＊ｎ
中国列车运行控制系统
3
控制系统
控制系统是CTCS的核心组成部分，主要包括中央控制系统和区域控制系统。 中央控制系统负责全线列车的控制和监控，区域控制系统则负责某一区域 的列车控制和监控
中央控制系统通过无线通信网络与车载设备和轨旁设备进行信息交互，获 取列车的状态信息和轨旁设备的控制指令，同时向车载设备和轨旁设备发 送控制指令，调整列车的运行状态。区域控制系统则通过无线通信网络与 本区域的列车和轨旁设备进行信息交互，实现本区域列车的控制和监控
4
技术特点
CTCS具有以下 技术特点
技术特点
技术特点
总之，CTCS-中国列车运行控制系统是中国自主研发 的具有自主知识产权的列车运行控制系统，具有安全、 高效、可维护、可扩展等特点，为列车的安全运行提
供了重要保障
-
清新简约风
十分感谢大家观看
演示文稿是一种实用的工具，可以是演示，演讲，报告等。大部分时间，它们都是在为观众服务。演示文稿 是一种实用的工具，可以是演示，演讲，报告等。
限速信息等，为列车提供安全保障
2
轨旁设备
01.
轨旁设备是CTCS地面设备的组成部分，主要包括轨道电路、应答器、信号机等。这些设 备通过无线通信网络与车载设备进行信息交互，实现列车位置、进路信息、限速信息等 信息的传输和控制
02.
轨道电路是轨旁设备的基本组成部分，用于监测列车的占用情况。应答器则是传递信息的重要设备， 可以向列车发送进路信息、限速信息等。信号机则用于指示列车的运行方向和限速情况，确保列车安 全通过
汇报人：XXXX
1
车载设备
车载设备是CTCS的核心组成部分，主要 包括车载计算机、速度传感器、轴温传 感器、机车信号设备等。这些设备通过 无线通信网络与地面设备进行信息交互， 实现列车位置、速度等信息的实时监测
列车运行控制复习提纲
列车运行控制复习提纲第一章列车运行控制基础第一节列车运行控制系统概述列车控制系统就是对列车运行全过程或一部分作业实现调度指挥、防护与控制的系统。
其特征：调度指挥系统按照运行图计划发出列车运行指令，列车通过车站和线路设备获取地面行车信息和命令，车载设备控制列车运行。
列车运行自动控制系统ATC 包括三个子系统列车自动监控系统ATS列车超速防护系统ATP列车自动驾驶系统ATO 我国铁路列车运行自动控制系统(CTCS) 的高端技术平台，主要内容包括1) 以调度指挥系统TDCS 和调度集中系统CTC 为核心，构建调度指挥中心平台2) 以车站列控中心、联锁系统和区间信号设备为核心，构建区域控制中心平台3) 以列车速度防护和控制为核心，构建车载列车防护与控制平台4) 以铁路综合数字移动通信GSM-R 为传输平台，构建基于通信的列控系统CBTC 第二节闭塞技术基础闭塞线路可以是两站之间的整个区间线路，称为闭塞区间，也可以是区间中的一段线路，称为闭塞分区。
闭塞技术：为了保证列车运行安全，行车组织中，必须控制列车运行间隔的一种保障列车在区间行车安全的技术空间间隔法：把铁路线路划分为若干个区段(区间或闭塞分区) ，在每个区段内同时只准许一列列车运行，是前行列车和追踪列车之间必须保持一定距离的行车方法。
若某列车取得一个闭塞线路的行车许可凭证时，必须满足以下条件1．该闭塞分区空闲2．该闭塞分区未向其他列车授予行车许可凭证3．该闭塞分区的其他防护条件均满足当列车取得某闭塞分区的线路行车凭证，该闭塞线路表现特征为：防护该闭塞分区的信号机处于开放状态。
闭塞的防护逻辑特征为允许该闭塞分区禁止向其他列车授予行车许可凭证站间闭塞:就是以一个站间作为列车追踪运行空间间隔，两站之间的区间设置一个闭塞单位，称为闭塞区间，闭塞区间内只能运行一列列车，其列车的空间间隔为一个站间。
1．半自动站间闭塞半自动站间闭塞是人工办理闭塞手续，列车凭信号显示发车后，出站信号机自动关闭的闭塞方法。
CTCS列车运行控制系统ppt课件
轨道电路定位技术
轨道电路原理
01
通过轨道上的电路和车载设备之间的电磁感应或电信号传输实
现列车位置检测。
轨道电路在列车定位中的应用
02
利用轨道电路分段或编码方式，确定列车在轨道上的具体位置。
轨道电路定位技术的优缺点
03
优点包括成熟可靠、适用于各种天气条件；缺点包括精度相对
较低、需要铺设专用轨道电路等。
基于时间间隔的控制策略
列车追踪间隔控制
通过调整前行列车与后行列车的追踪间隔时间，确保列车在区间 内安全、有序运行。
车站间隔时间控制
根据车站到发线运用和列车停站时间等因素，合理设置车站间隔 时间，提高车站通过能力。
时间间隔的动态调整
根据线路条件和列车运行状况，对时间间隔进行动态调整，以适 应不同运行场景和需求。
系统架构将向更加分布式、智 能化、自适应的方向发展。
未来发展趋势预测
• 列车协同控制将实现更加精细化、个性化 的运行调整和优化。
未来发展趋势预测
应用前景展望
01
02
03
CTCS列车运行控制系统将在高 速铁路、城际铁路等更多领域得 到广泛应用。
随着技术的发展和应用的深入， CTCS系统将不断升级和完善， 为铁路运输提供更加安全、高效、 智能的保障。
多列车协同控制的复杂性
解决方案
采用高速、可靠的通信技术，如 LTE-R等，确保车地通信的实时性和 准确性。
关键技术挑战及解决方案
采用冗余设计和故障导向安全原则， 确保系统的高可用性和安全性。
采用先进的列车协同控制算法，实现 多列车的协同控制和优化运行。
未来发展趋势预测
技术发展趋势
车地通信将向更高速度、更大 容量、更低时延的方向发展。
CTCS-3级中国列车控制系统介绍
CTCS应用等级3(简称C3)：是基于无线传输信 息并采用轨道电路等方式检查列车占用的列 车运行控制系统。点式设备主要传送定位信 息。
CTCS-3级列控系统概述
车载设备与地面设备的接口
►地面传递到车上的信息有三种方式，一种是 连续信息方式，另一种为点式信息方式。连 续信息主要通过地面轨道电路来发送，点式 信息主要通过地面应答器来发送，都为单向 信息。第三种是无线方式，无线方式可以实 现车地之间的实时信息交互。
►移频轨道电路有多种制式，有ZPW-2000、 UM71、国产4信息、8信息、18信息移频等。
►两种车载工作方式可选择：设备制动优先和 司机制动优先。
►无线信息接收与处理功能：无线子系统与 RIM配合来负责实现与地面无线系统的GSMR无线连接。RSS模块包含移动终端、电源和 滤波器，能够实现GSM-R调制解调器功能。 它与放置在轨道车辆车顶上的GSM-R天线相 连。
列控车载设备的构成
►安全计算机：安全计算机（VC）是列控车载 设备的控制核心，负责从其他各个子模块以 及相关地面设备获取信息，根据列车制动力， 线路信息，临时限速信息，生成制动模式曲 线；并把列车运行速度与模式曲线相比较， 输出相应制动，来保证列车的安全运行。
►人机界面：完成列控车载设备与司机的交互 功能。它具备图形，语音以及文本显示功能， 可以直观地提供给司机各种状态和控制信息。
►测速测距单元：通过安装在车轮上的速度传 感器获得速度信号，并将此信息发送到相关 各模块。
►司法记录单元：将列控车载设备的动作，状 态，以及司机的操作等信息进行记录，当故 障发生或进行数据分析时可以通过相应的下 载手段将数据下载下来，供技术人员进行分 析。
中国列车运行控制系统(CTCS)
CTCSCTCS是(Chinese Train Control System)的英文缩写.中文意为中国列车运行控制系统。
CTCS系统有两个子系统.即车载子系统和地面子系统。
CTCS根据功能要求和设配置划分应用等级.分为0~4级。
1. CTCS概述TDCS是铁路调度指挥信息管理系统.主要完成调度指挥信息的记录、分析、车次号校核、自动报点、正晚点统计、运行图自动绘制、调度命令及计划的下达、行车日志自动生成等功能.换句话说就是原来行车调度员和车站值班员需要用笔记下的东西现在都可以由TDCS自动完成。
中国铁路调度指挥系统参考欧洲ETCS规范.中国逐步形成了自己的CTCS（Chinese Train Control System）标准体系。
如何吸收ETCS规范并结合中国国情更好地再创新.是值得深入研究的课题。
铁路是国民经济的大动脉.是中国社会和经济发展的先行产业.是社会的基础设施.铁路运输部门又是国民经济中的一个重要部门.它肩负着国民经济各种物资运输的重任.对中国社会主义建设事业的发展有着举足轻重的作用。
为了满足国民对铁路运输的要求.进入二十一世纪以后.铁路部门致力于高速铁路和客运专线的建设.并取得了骄人的成绩。
为了适应中国高速铁路、客运专线的迅速发展和保证铁路运输安全的需要.铁道部有关部门研制成功了“CTCS系统”（即：铁路列车控制系统.是Chinese Train Control System的缩写“CTCS”）2. 产生背景由于早期欧洲铁路的列车运行控制系统种类繁多.且各国信号制式复杂、互不兼容.为有效解决各种列车控制系统之间的兼容性问题.保证高速列车在欧洲铁路网内跨线、跨国互通运行.1982年12月欧洲运输部长会议做出决定.就欧洲大陆铁路互联互通中的技术问题寻找解决方案。
2001年欧盟通过立法形式确定ETCS（European Train Control System）为强制性技术规范。
ETCS的主要目标是互通互用、安全高效、降低成本、扩展市场.在规范的设计上融入了欧洲各主要列控系统的功能.制定了比较丰富的互联互通接口。
中国铁路列车运行控制系统
200 45
驾驶曲线
监控曲线
• 目标-距离模式曲线
干预点
车载监控曲线 地面信号曲线 无保护闭塞分区
车载计算目标距离 TD(t)
TD (t) TD (t+Δt)
监控点 SL(t)
E(t)
地面计算区间 的占用
E(t) : 对测距误差、列车响应时间、列车制动等的补偿
2）CTCS-2级与CTCS-0级的切换原理
CTCS-2级列控系统结构示意图
BTM:应答器信息接收模块;STM:轨道电路信息接收模块
6.2.2 CTCS-2级列控系统基本工作原理
1）目标距离一速度控制原理
目标－距离（Distance to go）控制曲线，也称一次制动模式速度控制 曲线。列控系统车载设备通过对列车行车许可、线路参数、列车信息的综 合处理，生成目标距离模式曲线，监控列车安全运行。
6.1.2 CTCS系统的功能、结构与分级
1）CTCS系统的基本功能 包括2方面： 按照故障-安全原则，在任何情况下防止
列车无行车许可证运行； 防止列车超速运行，包括列车超过进路
运行速度、线路结构规定的速度。
2）CTCS系统体系结构（四层体系结构）
铁路运输管理层
行车指挥中心，以CTCS为行车安全保障基础，通过通信网络实现对列 车运行的集中控制和管理。
第六章 列车运行控制
320
320
300
270
230
170
35
000
红灯
320 300 270
230
170
列车实际运行曲线
ATP 防护曲线
限
制
速
度
区
35
320
320
300
270
230
170
35
000
未确定
第14页
二、曲线速度防护模式
2.目标—距离(DISTANCE TO GO)曲线控制模式
目标－距离模式曲线控制不再对每一个闭塞分区规定一个目标速度， 而是向列车传送目标速度、目标距离（可包含多个闭塞分区）。
Km/h 200
150
100
50
0
200
160
100
0
分段制动和一次制动方式示意图
分段制动需要多个空走距离和安全距离，若采用一次制动只需要一个空走距
离和安全距离。
第8页
二、曲线速度防护模式
1.分级曲线速度控制模式 每个闭塞分区仍然给定一个目标速度。
320
320
300
270
230
170
35
000
闭塞分区分界处绝缘节位置相对固定，且两边闭塞分区传输信息不同。 列车可以根据接收到信息的变化来了解通过绝缘节的时机，从而获得列 车位置信息。
甲站
乙站
f5
f1
f3
f5
f1
f3
f2
f4
f6
f2
f4
f6
分区1
分区2
分区3
分区4
第22页
三、列控系统关键技术
2>计轴器定位方法 计轴传感器安放也是固定的，通过计轴器检测列车占用或者出清对应计 轴区段也可以获得列车位置信息。
列车运行控制系统唐涛主编
列车运行控制系统唐涛主编列车运行控制系统是一种用于控制和管理列车运行的关键设备。
它负责监测列车的运行状态、调度列车的运行计划、控制列车的运行速度和方向，并保障列车运行的安全和高效。
列车运行控制系统是由多个子系统组成的复杂系统。
这些子系统包括信号系统、制动系统、牵引系统、通信系统等。
每个子系统都有自己的功能和特点，它们相互配合、相互作用，共同完成列车运行的任务。
信号系统是列车运行控制系统中最重要的子系统之一。
它通过信号灯、信号机等设备向列车驾驶员传递运行指令和信息，控制列车的运行速度和方向。
制动系统是保障列车运行安全的关键子系统，它能够对列车进行制动，控制列车的运行速度和停车距离。
牵引系统是控制列车加速和减速的子系统，它通过电力或机械力驱动列车运行。
通信系统是实现列车与列车之间、列车与指挥中心之间的信息交换和通信的子系统，它能够传递运行计划、指令和报警信息等。
列车运行控制系统具有高度的安全性和可靠性。
它能够实时监测列车的运行状态，及时发现并处理运行异常和故障。
当列车发生紧急情况时，列车运行控制系统能够迅速采取措施，保障乘客和列车的安全。
同时，列车运行控制系统还具有自我诊断和故障排除的功能，能够自动检测和修复一些常见故障，提高系统的可用性和可靠性。
列车运行控制系统还能够提高列车运行的效率和舒适性。
它能够优化列车的运行计划，减少列车的停车时间和运行时间，提高列车的运行速度和运载能力。
同时，列车运行控制系统还能够根据列车的载荷情况和乘客需求，自动调整列车的运行速度和停靠站点，提供更加舒适和便捷的乘车体验。
列车运行控制系统在未来的发展中还存在一些挑战和机遇。
随着科技的不断进步，列车运行控制系统将会更加智能化和自动化。
例如，人工智能技术的应用将使列车运行控制系统具有更强的决策能力和自学习能力，能够更好地适应复杂多变的运行环境。
同时，列车运行控制系统还将与其他交通系统进行无缝连接，实现更加高效和便捷的交通运输网络。
列车运行控制系统
列车运行控制系统定义：由列控中心、闭塞设备、地面信号设备、地车信息传输设备、车载速度控制设备构成的用于控制列车运行速度保证行车安全和提高运输能力的控制系统。
功能：1. 线路的空闲状态检测；2. 列车完整性检测3. 列车运行授权；4. 指示列车安全运行速度；5. 监控列车安全运行系统分类发达在列控系统研究方面已有较长发展历史，比较成功的列控系统主要有：日本新干线ATC系统，法国TGV铁路和韩国高速铁路的TVM30C及TVM430系统，德国及西班牙铁路采用的LZB系统，及瑞典铁路的EBICA900系统等。
上述列车控制系统都具有自己的特点、不同的技术条件和适应范围，因此，列控系统可以分成许多类型。
（1）按照地车信息传输方式分类：①连续式列控系统，如：德国LZB系统、法国TVM系统、日本数字ATC系统。
连续式列控系统的车载设备可连续接收到地面列控设备的车- 地通信信息，是列控技术应用及发展的主流。
采用连续式列车速度控制的日本新干线列车追踪间隔为 5min ，法国TGV北部线区间能力甚至达到 3 min。
连续式列控系统可细分为阶梯速度控制方式和曲线速度控制方式。
②点式列控系统，如：瑞典EBICAB系统。
点式列控系统接收地面信息不连续，但对列车运行与司机操纵的监督并不间断，因此也有很好的安全防护效能。
③ 点一连式列车运行控制系统，如： CTCS2级，轨道电路完成 列车占用检测及完整性检查，连续向列车传送控制信息。
点式 信息设备传输定位信息、进路参数、线路参数、限速和停车信 息。
（ 2 ）控制模式分，分为两种类型：① 阶梯控制方式出口速度检查方式，如：法国 TVM300系统入口速度检查方式，如： 日本新干线传统 ATC 系统② 速度—距离模式曲线控制方式速度-距离模式，如：德国LZB 系统，日本新干线数字 ATC 系统（3）按照人机关系来分类，分为两种类型：① 设备优先控制的方式。
如：日本新干线 ATC 系统。
中国列车运行控制系统CTCS
CTCS 是(Chinese Train Control System)的英文缩写，中文意为中国列车运行控制系统。
CTCS 系统有两个子系统，即车载子系统和地面子系统。
CTCS 根据功能要求和设配置划分应用等级，分为 0~4 级。
TDCS 是铁路调度指挥信息管理系统，主要完成调度指挥信息的记录、分析、车次号校核、自动报点、正晚点统计、运行图自动绘制、调度命令及方案的下达、行车日志自动生成等功能，换句话说就是原来行车调度员和车站值班员需要用笔记下的东西现在都可以由 TDCS 自动完成。
中国铁路调度指挥系统参考欧洲 ETCS 规，中国逐步形成为了自己的 CTCS〔Chinese Train Control System〕标准体系。
如何吸收 ETCS 规并结合中国国情更好地再创新，是值得深入研究的课题。
铁路是国民经济的大动脉，是中国社会和经济开展的先行产业，是社会的根底设施，铁路运输部门又是国民经济中的一个重要部门，它肩负着国民经济各种物资运输的重任，对中国社会主义建立事业的开展有着举足轻重的作用。
为了满足国民对铁路运输的要求，进入二十一世纪以后，铁路部门致力于高速铁路和客运专线的建立，并取得了骄人的成绩。
为了适应中国高速铁路、客运专线的迅速开展和保证铁路运输安全的需要，铁道部有关部门研制成功了"CTCS 系统〞〔即：铁路列车控制系统，是 Chinese Train Control System 的缩写"CTCS〞〕由于早期欧洲铁路的列车运行控制系统种类繁多，且各国信号制式复杂、互不兼容，为有效解决各种列车控制系统之间的兼容性问题，保证高速列车在欧洲铁路网跨线、跨国互通运行， 1982 年 12 月欧洲运输部长会议做出决定，就欧洲大陆铁路互联互通中的技术问题寻觅解决方案。
2001 年欧盟通过立法形式确定 ETCS〔European Train Control System〕为强制性技术规。
