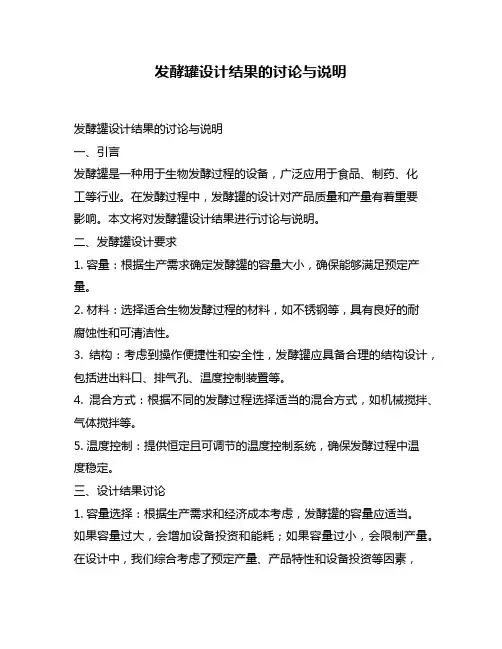

发酵罐设计结果的讨论与说明
发酵罐设计结果的讨论与说明发酵罐设计结果的讨论与说明一、引言发酵罐是一种用于生物发酵过程的设备，广泛应用于食品、制药、化工等行业。
在发酵过程中，发酵罐的设计对产品质量和产量有着重要影响。
本文将对发酵罐设计结果进行讨论与说明。
二、发酵罐设计要求1. 容量：根据生产需求确定发酵罐的容量大小，确保能够满足预定产量。
2. 材料：选择适合生物发酵过程的材料，如不锈钢等，具有良好的耐腐蚀性和可清洁性。
3. 结构：考虑到操作便捷性和安全性，发酵罐应具备合理的结构设计，包括进出料口、排气孔、温度控制装置等。
4. 混合方式：根据不同的发酵过程选择适当的混合方式，如机械搅拌、气体搅拌等。
5. 温度控制：提供恒定且可调节的温度控制系统，确保发酵过程中温度稳定。
三、设计结果讨论1. 容量选择：根据生产需求和经济成本考虑，发酵罐的容量应适当。
如果容量过大，会增加设备投资和能耗；如果容量过小，会限制产量。
在设计中，我们综合考虑了预定产量、产品特性和设备投资等因素，最终确定了合适的容量。
2. 材料选择：在发酵罐的材料选择上，我们优先考虑了不锈钢材料。
不锈钢具有良好的耐腐蚀性和可清洁性，能够满足生物发酵过程对材料的要求。
同时，不锈钢也具有较高的强度和耐用性，在使用寿命方面更加可靠。
3. 结构设计：为了提高操作便捷性和安全性，我们在发酵罐的结构设计上做出了一些改进。
在进出料口的设计上考虑了操作人员的便利性，并增加了相应的防护装置；在排气孔设置上采用了可调节大小的设计，以满足不同发酵过程中气体排放需求；在温度控制装置方面引入了自动化控制系统，可以实现精确且稳定的温度控制。
4. 混合方式选择：根据不同的发酵过程，我们选择了适当的混合方式。
对于一些需要较高氧气传递效率的发酵过程，我们采用了气体搅拌方式，通过增加气体流量和设计合理的搅拌装置来提高混合效果；对于一些需要较高剪切力的发酵过程，我们采用了机械搅拌方式，通过调节搅拌速度和设计合理的搅拌器形状来实现混合效果。
发酵罐设计说明书
目录前言 (1)第一章、概述 (2)1.1、我酸 (2)1.2、賊酸的新工艺 (2)1.3、机械搅拌通风发酵罐 (3)1.3.1、通用型发酵罐的几彳可尺寸比例 (3)1.3.2、罐体 (3)133、搅拌器和挡板 (3)1.3.4、消泡器 (4)1.3.5、联轴器及轴承 (4)126、变速装置 (4)1.3.7、通气装置 (4)138、轴封 (5)139、附属设备 (5)第二章、设备的设计计算与选型 (5)2.1、发酵罐的主要尺寸计算 (5)2.1.1、圆筒体的径、高度与封头的高度 (5)2.1.2、圜筒体的壁厚 (7)2.1.3、封头的壁厚 (7)2.2、搅拌装置设计 (8)2.2.3、电痕率 (10)2.3、冷却装置设计 (10)2.3.1、 冷却方式 (10)2.3.2、 冷却水耗臺 (10)2.3.3、 冷却管组数和管径 (12)2.4零部件 (13)2.4.1人孔和视谯 (13)2.4.2 接管口 ................................................................. 13 243、梯子 (15)2.6支座的选型蹄总结 附录 (18)符号的总结 ...................................................................... 18 参考文献 . (20)生物工程设备课程设计任务书―、课程设计题目”1000计的机械搅拌发酵罐”的设计。
2.5®体重 ..................................................................15 16 第三章、计算结果的总、结 ............................................................16 17二课程设计容1、设备所担负的工艺操作任务和工作性质,工作参数的确定。
发酵罐设计说明书
目录前言 (1)第一章、概述 (2)1.1、柠檬酸 (2)1.2、柠檬酸的生产工艺 (2)1.3、机械搅拌通风发酵罐 (3)1.3.1、通用型发酵罐的几何尺寸比例 (3)1.3.2、罐体 (3)1.3.3、搅拌器和挡板 (3)1.3.4、消泡器 (4)1.3.5、联轴器及轴承 (4)1.2.6、变速装置 (4)1.3.7、通气装置 (4)1.3.8、轴封 (5)1.3.9、附属设备 (5)第二章、设备的设计计算与选型 (5)2.1、发酵罐的主要尺寸计算 (5)2.1.1、圆筒体的内径、高度与封头的高度 (5)2.1.2、圆筒体的壁厚 (7)2.1.3、封头的壁厚 (7)2.2、搅拌装置设计 (8)2.2.1、搅拌器 (8)2.2.2、搅拌轴设计 (8)2.2.3、电机功率 (10)2.3、冷却装置设计 (10)2.3.1、冷去卩方式 (10)2.3.2、冷却水耗量 (10)2.3.3、冷却管组数和管径 (12)2.4零部件 (13)2.4.1 人孔和视镜 (13)2.4.2 接管口 (13)2.4.3、梯子 (15)2.5发酵罐体重 (15)2.6支座的选型 (16)第三章、计算结果的总结 (16)设计总结 (17)附录 (18)符号的总结 (18)参考文献 (20)生物工程设备课程设计任务书一、课程设计题目“ iooom的机械搅拌发酵罐”的设计。
二、课程设计内容1、设备所担负的工艺操作任务和工作性质，工作参数的确定。
2、容积的计算，主要尺寸的确定，传热方式的选择及传热面积的确定。
3、动力消耗、设备结构的工艺设计。
三、课程设计的要求课程设计的规模不同，其具体的设计项目也有所差别，但其基本内容是大体相同，主要基本内容及要求如下：1、工艺设计和计算根据选定的方案和规定的任务进行物料衡算，热量衡算，主体设备工艺尺寸计算和简单的机械设计计算，汇总工艺计算结果。
主要包括：（1）工艺设计①设备结构及主要尺寸的确定（D, H, HL，V，V L，Di等）②通风量的计算③搅拌功率计算及电机选择④传热面积及冷却水用量的计算（2）设备设计①壁厚设计（包括筒体、封头和夹套）②搅拌器及搅拌轴的设计③局部尺寸的确定（包括挡板、人孔及进出口接管等）④冷却装置的设计（包括冷却面积、列管规格、总长及布置等）2、设计说明书的编制设计说明书应包括设计任务书，目录、前言、设计方案论述，工艺设计和计算，设计结果汇总、符号说明，设计结果的自我总结评价和参考资料等。
发酵罐设计使用说明.docx
目录前言 (1)第一章、概述 (2)1.1、柠檬酸 (2)1.2、柠檬酸的生产工艺 (2)1.3、机械搅拌通风发酵罐 (3)1.3.1、通用型发酵罐的几何尺寸比例 (3)1.3.2、罐体 (4)1.3.3、搅拌器和挡板 (4)1.3.4、消泡器 (4)1.3.5、联轴器及轴承 (5)1.2.6、变速装置 (5)1.3.7、通气装置 (5)1.3.8、轴封 (6)1.3.9、附属设备 (6)第二章、设备的设计计算与选型 (6)2.1、发酵罐的主要尺寸计算 (6)2.1.1、圆筒体的内径、高度与封头的高度 (6)2.1.2、圆筒体的壁厚 (8)2.1.3、封头的壁厚 (9)2.2、搅拌装置设计 (9)2.2.1 、搅拌器 (9)2.2.2、搅拌轴设计 (10)2.2.3、电机功率 (12)2.3 、冷却装置设计 (12)2.3.1、冷却方式 (12)2.3.2、冷却水耗量 (12)2.3.3、冷却管组数和管径 (14)2.4 零部件 (15)2.4.1人孔和视镜 (15)2.4.2接管口 (16)2.4.3、梯子 (18)2.5 发酵罐体重 (18)2.6 支座的选型 (19)第三章、计算结果的总结 (20)设计总结 (21)附录 (23)符号的总结 (23)参考文献 (25)* *生物工程设备课程设计任务书一、课程设计题目“1000m 3的机械搅拌发酵罐”的设计。
二、课程设计内容1、设备所担负的工艺操作任务和工作性质，工作参数的确定。
2、容积的计算，主要尺寸的确定，传热方式的选择及传热面积的确定。
3、动力消耗、设备结构的工艺设计。
三、课程设计的要求课程设计的规模不同，其具体的设计项目也有所差别，但其基本内容是大体相同，主要基本内容及要求如下：1、工艺设计和计算根据选定的方案和规定的任务进行物料衡算，热量衡算，主体设备工艺尺寸计算和简单的机械设计计算，汇总工艺计算结果。
主要包括：（1 ）工艺设计①设备结构及主要尺寸的确定（ D ，H ， H L， V， V L，Di 等）②通风量的计算③搅拌功率计算及电机选择④传热面积及冷却水用量的计算（2 ）设备设计①壁厚设计（包括筒体、封头和夹套）②搅拌器及搅拌轴的设计③局部尺寸的确定（包括挡板、人孔及进出口接管等）④冷却装置的设计 (包括冷却面积、列管规格、总长及布置等)2、设计说明书的编制设计说明书应包括设计任务书，目录、前言、设计方案论述，工艺设计和计算，设计结果汇总、符号说明，设计结果的自我总结评价和参考资料等。
低聚果糖发酵罐设计说明书——课设
江西科技师范学院生物工程专业《化工原理课程设计》说明书题目名称250L生产低聚糖的发酵罐设计专业班级09生物工程2班学号20091559 20091547 20091534学生姓名严冬梅王文国洪灵敏指导教师常军博士2011年10月31日目录1 设计方案的拟定 (1)1.1设计条件 (1)1.2发酵的工艺 (2)1.3发酵的尺寸和整体设计 (2)1.3.1罐体直径和高度的确定 (2)1.3.2发酵罐圆筒壁厚的确定 (3)1.3.3封头壁厚的计算 (4)1.3.4管道接口的设计 (4)1.3.5 pH系统 (4)2计算 (5)2.1通风量的计算 (5)2.2传热量的计算 (5)2.2.1冷却水耗量 (5)2.2.2冷却面积的计算 (5)2.3搅拌器的计算 (6)2.3.1搅拌器和轴径的计算 (5)2.3.2不通气条件下搅拌轴功率的计算 (6)2.3.3通气条件下搅拌轴功率的计算 (7)3 设备选型 (8)3.1搅拌器的选择 (8)3.2搅拌轴和轴封 (8)3.3传热装置的选择 (8)3.4挡板 (8)3.5消泡器 (8)3.6空气分布器 (9)3.7手孔和视镜 (9)3.8仪表接口 (9)3.9管道联结 (9)3.10支座 (9)3.11电机选择 (10)4 附录及图纸 (11)5 设计小结 (13)6 参考文献 (14)一设计方案的拟定低聚糖又称寡糖，是含有20个糖苷键聚合而成的化合物。
常常与蛋白质或脂类共价结合，以糖蛋白或糖脂的形式存在。
低聚糖种类繁多，已达到1500多种, 目前在国际市场上比较引人注目的是新型功能性低聚糖，如低聚异麦芽糖、低聚半乳糖、低聚果糖、低聚木糖、大豆低聚糖等。
我们发酵的是低聚糖中的低聚果糖，低聚果糖存在于一些常见的蔬菜水果如洋葱、牛蒡、大蒜、香蕉、蜂蜜中,但其含量十分有限。
低聚果糖作为一种新型的保健食品，其需求越来越旺盛，目前工业上主要通过两种途径生产低聚果糖，一种是菊糖水解法, 另一种是利用微生物产生的果糖基转移酶来转化合成低聚果糖。
发酵设备课程设计说明书4
发酵设备课程设计说明书酒精发酵罐的设计院（系）食品工程学院专业年级生物工程09学生姓名指导教师徐树来提交日期 2012年 5月 25日哈尔滨商业大学课程设计（论文）任务书兹发给生物工程（）班学生课程设计（论文）任务书，内容如下：1.设计（论文）题目：酒精发酵罐的设计2.应完成的项目：（1）发酵罐个数和结构尺寸的确定（2）冷却面积和冷却装置主要结构尺寸确定（3）编写设计说明书重点设备：发酵罐、冷却系统绘图内容：冷却系统配置图、发酵罐的总装图3.参考资料以及说明：[1]、金风孌，安家彦。
酿酒工艺与设备选用手册，化学工业出版社。
[2]、梁世中等。
生物工程设备，中国轻工业出版社。
[3]、章克昌。
酒精与蒸馏酒工艺学，中国轻工业出版社。
[4]、酒精与白酒工艺学，华南理工大学等四所院校编。
[5]、周明衡，成德功。
管路附件设计选用手册，化学工业出版社。
4.本课程设计（论文）任务书于12年5 月20 日发出，应于12 年5月25 日前完成，然后提交课程设计说明书和图纸，并进行答辩。
专业教研组（系）、研究所负责人审核年月日指导教师签发年月日课程设计（论文）评语：课程设计（论文）总评成绩：课程设计（论文）答辩负责人签字：年月附：设计任务及要求某酒精工厂，每发酵罐的进料量为24t/h，每4h装满一罐，发酵周期为72h，冷却水的初、终温度分别为20℃和25℃，若罐内采用蛇管冷却，试确定发酵罐的结构尺寸、罐数、冷却水耗量、冷却面积和冷却装置的主要结构尺寸。
糖化醪密度为1076kg/m3。
发酵罐制作、安装的说明
发酵罐制作、安装的说明一、工程简介：工程内容为4只480 M3不锈钢发酵罐制作、安装。
480 M3不锈钢发酵罐直径为Φ5700 mm,总高度达23m,总重量约为38.5吨，不但体积庞大，且单重重，运输困难。
为此，总体上考虑封头、锥体、夹套等部件成型安排在厂内制造，分件运至建设单位厂内罐区现场组焊，筒体在建设单位现场卷制。
二、施工依据及技术质量标准：1、合同；2、设计图纸；3、《压力容器安全技术监察规程》;4、GB150-98《钢制压力容器》；5、HG20584-98《钢制化工容器制造技术规定》；6、GB3274-88《碳素钢和低全金钢热轧中厚钢板和钢带》；7、JB4729-95《旋转压封头》；8、GB/T14976-94《流体输送用不锈钢无缝钢管》；9、JISG4303《不锈钢热轧钢板》；10、GB/14957-94《熔化焊用钢丝》；11、GB4242-84《焊接用不锈钢丝》；12、GB/T983-95《不锈钢焊条》；13、GB4842-84《氩气》；14、JB3223-83《焊条质量管理规程》；15、《锅炉压力容器压力管道焊工考试与管理规则》（国质检锅（2002）109号）；16、JB4730-94《压力容器无损检测》；三、施工工艺技术措施和质量控制：1、投产前准备工作：1.1、组织工艺技术人员认真阅读，分析其结构特点，召开技术交底会，充分理解设计意图，做到心中有数，并做好审图记录。
1.2、编制指导生产的制造工艺和焊接工艺，重点交待清楚夹套蜂窝塞焊焊缝的焊接工艺. 1.3、采购质量可靠的SUS304钢板等主材，并选择合格的钢材供应商。
1.4、选择技术过硬的专业施工队伍，配备足够数量的技术熟练的工人，焊工必须是经考试合格的并具有相应资格的有效持证焊工。
2、制造工序流程：3、工艺过程及质量控制：3.1、编制指导生产的工艺：技术工艺人员根据设计图纸、技术标准及现场情况编制指导生产的专业制造、焊接工艺过程卡及检验工艺文件。
50L式厌氧发酵罐的设计
50L式厌氧发酵罐的设计引言厌氧发酵是一种利用微生物在无氧条件下产生能量和有机产物的生物过程。
在厌氧发酵中，微生物利用有机废弃物或底物产生生物气、有机酸等有用产物。
厌氧发酵具有高效、环保、低成本等优点，在环境保护和资源回收利用方面具有重要意义。
而厌氧发酵罐是进行厌氧发酵的重要设备，其设计合理与否直接影响发酵效果和设备使用寿命。
本文将介绍一个50L式厌氧发酵罐的设计方案，包括罐体结构设计、搅拌系统设计、温度控制系统设计、气体收集系统设计等方面，以期为厌氧发酵设备制造和应用提供一些参考和借鉴。
一、罐体结构设计1.1罐体材料选择1.2罐体结构设计1.3罐体底部设计罐体底部设计应考虑到搅拌系统的安装和运行，同时要保证气体收集管的畅通。
底部可设计为锥形，方便搅拌机械的工作，并具有排放废物、清洗设备等功能。
二、搅拌系统设计2.1搅拌机械选择2.2搅拌动力设计三、温度控制系统设计3.1传热方式选择3.2温度传感器选择温度传感器是温度控制系统的核心部件，应选用精度高、响应快、稳定性好的传感器。
常见的选择包括PT100、热电偶等。
3.3控制系统设计温度控制系统应包括温度传感器、控制器、执行器等部分，能够实现温度设定、监控、反馈等功能。
控制系统应稳定可靠，操作简便，对发酵过程的温度控制起到关键作用。
四、气体收集系统设计结论50L式厌氧发酵罐是一种小型的厌氧发酵设备，其设计合理与否直接关系到发酵效果和设备寿命。
本文介绍了50L式厌氧发酵罐的设计方案，包括罐体结构、搅拌系统、温度控制系统、气体收集系统等方面的设计要点，以期为相关设备制造和应用提供一些参考和借鉴。
希望通过本文的介绍，可以为厌氧发酵设备的研发和应用提供一些有益的启示。
发酵罐的设计与放大
I
目录
1. 前 言......................................................................................................................... 1 2. 设计依据................................................................................................................... 2
2.1 相似性放大的内容.......................................................................................... 2 2.2 相似性放大的依据.......................................................................................... 2 2.3 相似性放大和它的基本方法.......................................................................... 2 2.4 发酵过程的控制和检测.................................................................................. 2
2.4.1 发酵过程的参数检测意义................................................................... 2 2.4.2 发酵过程监控的主要指标................................................................... 3 2.4.3 监控的方式........................................................................................... 3 2.5 发酵罐结构...................................................................................................... 4 2.6 机械搅拌罐放大流程...................................................................................... 4 3. 工艺设计内容（计算及论述分析）....................................................................... 5 3.1 依据几何相似原则计算发酵罐尺寸.............................................................. 5 3.2 试验罐各参数的计算...................................................................................... 6 3.2.1 搅拌雷诺数 ReM.................................................................................. 6 3.2.2 不通气时的搅拌功率........................................................................... 6 3.2.3 通气时的搅拌功率............................................................................... 6 3.2.4 空气截面气速....................................................................................... 7 3.2.5 体积溶氧系数....................................................................................... 7 3.3 生产罐的各参数计算...................................................................................... 7 3.3.1 空气截面气速的计算........................................................................... 7 3.3.2 生产罐的通气速率............................................................................... 8 3.3.3 通气强度............................................................................................... 8 3.3.4 搅拌器线速度....................................................................................... 8 3.3.5 搅拌器转速........................................................................................... 8 3.3.6 雷诺准数 ReM 计算............................................................................. 8 3.3.7 不通气时的搅拌功率........................................................................... 9 3.3.8 通气时的搅拌功率............................................................................... 9 3.3.9 生产罐的体积溶氧系数 KLα .............................................................. 9 3.4 试验罐与放大计算结果比较.......................................................................... 9 4 附属零件的计算....................................................................................................... 11 4.1 计算挡板数量和尺寸.................................................................................... 11 4.1.1 挡板宽度............................................................................................. 11
发酵罐设计说明书
发酵罐设计说明书发酵罐设计说明书一、引言本文档是为了详细说明发酵罐的设计方案，包括设计目的、设计原则、设计要求和具体的设计方案等。
本文档的目标是确保发酵罐的设计满足生产需求，同时确保其安全性和可靠性。
二、设计目的发酵罐是用于发酵过程的容器，其设计目的是提供一个能够支持发酵过程的环境和设备，使得发酵过程能够顺利进行，同时确保产品质量和安全。
三、设计原则1.安全性：发酵罐的设计必须符合相关的安全标准和规范，确保操作人员和设备的安全。
2.可靠性：发酵罐的设计必须能够保证其正常运行和长期稳定性。
3.高效性：发酵罐的设计要考虑最大程度的提高发酵效率，提高生产效益。
4.可维护性：发酵罐的设计要考虑方便的维修和保养，降低维护成本。
四、设计要求1.容量要求：根据生产需求确定发酵罐的容量，确保足够的产能。
2.材料选择：选择适合发酵过程的材料，确保材料的耐腐蚀性和耐高温性。
3.冷却系统：设计合适的冷却系统，确保发酵过程中的温度控制。
4.气体控制系统：设计合适的气体控制系统，确保发酵过程中的气体供应和排放。
5.清洗系统：设计合适的清洗系统，确保发酵罐的清洁和卫生。
6.自动化控制系统：设计合适的自动化控制系统，确保发酵过程的自动化和监控。
五、设计方案1.发酵罐结构：设计合适的发酵罐结构，包括底部，侧壁，顶盖等部分。
2.冷却系统设计：设计合适的冷却系统，包括冷却介质循环系统和温度控制系统。
3.气体控制系统设计：设计合适的气体控制系统，包括气体供应和排放系统。
4.清洗系统设计：设计合适的清洗系统，包括清洗介质循环系统和清洗装置。
5.自动化控制系统设计：设计合适的自动化控制系统，包括传感器、控制器等设备。
六、附件本文档涉及的附件包括相关的设计图纸和技术参数表。
七、法律名词及注释1.安全标准：指根据相关法规和标准确定的保护人员和设备安全的要求。
2.耐腐蚀性：指材料对于化学物质的耐受性。
3.耐高温性：指材料对于高温环境的稳定性和可靠性。
年产12500吨味精的发酵罐设计说明
第一章物料衡算1.1 年产 12500吨味精的发酵罐设计1.L-Glu 化学名称为L型谷氨酸，分子式为C5H9O4N，相对分子质量为147.13MSG 一水谷氨酸钠，相对分子质量为188.132、设计所需技术参数生产周期＜48h，每年生产日为300 天，年产MSG的量：12500 吨(含10000吨98%MSG，2500 吨81%MSG)第一部分物料衡算1.总物料衡算年产12500吨MSG，折算为100%MSG（纯度98%占75%，纯度81%占25%）后得年产和日产量为：年产量：10000×98%+2500×81%=11825吨日产量：11825/300=39.42吨⑴．葡萄糖生成谷氨酸的总反应式：2C6H12O6+(H2N)2CO+3O2----2C5H9O4N+3CO2+5H2O180 147.13谷氨酸对糖的理论转化率：147.13/180=81.74%MSG对谷氨酸的产率：（146.13+24+18）/147.13=1.28⑵．淀粉水解为葡萄糖的总反应式为：（C6H10O5)n+nH2O-----nC6H12O6葡萄糖对淀粉的理论转化率为：180/162=1.11氨基酸的总收率为：（98%×50%×80%×90%）/81.74%=43.16%以1t淀粉为基准，进行物料衡算：1t纯淀粉理论上能产生100%MSG的量为：1000×1.11×81.74%×1.28=1162.41 kg1t纯淀粉实际上能生产100%MSG的量为：1000×98%50%80%90%×1.28=451.59 kg1t工业淀粉（含86%玉米淀粉）实际上能生产100%MSG的量为：1000×98%×50%×80%×90%×86%×1.28=388.37 kg因此，相对于1t纯MSG的淀粉消耗量为：1000/（98%×50%×80%×90%×86%×1.28）=2574.92 kg生产1t 100%MSG理论上消耗纯淀粉的量为：1000/（1.28×81.74%×1.11）=861.06 kg生产1t 100%MSG实际上消耗纯淀粉的量为：1000/（1.28×98%×50%×80%×90%）=2214.43 kg生产1t 100%MSG理论上消耗工业淀粉的量为：861.06/86%=1001.23 kg生产1t 100%MSG实际上消耗工业淀粉的量为：2214.43/86%=2574.92 kg淀粉利用率：1001.23/2574.92=38.88%各单元操作的总量为：⑴．工业淀粉日耗量：11825/（1.28×90%×50%×80%×98%×86%×300）=101.49t⑵每日淀粉转化为糖的总量：101.49×86%×98%=85.54 t若终糖液浓度为24%（密度1.09），总糖液量的体积为：85.54/（24%×1.09）=326.99m3⑶.由工艺指标产酸率8.0g/100mL，则发酵液量的体积为：85.54×50%/0.08=534.63 m3若发酵液密度为1.05，发酵液的总量为：85.54/(16.4%×1.05)=496.75 m3⑷.经等点点沉淀和离子交换后，一般母液含谷氨酸1-3%的量，取1g/100mL，剩余谷氨酸母液的量为：11825/1.28=9238.28kg（300×85.54×50%-9238.28）/0.01=580449 m3汇总如下：年产12500吨味精工厂生产工艺物料衡算总表：2.各单元操作物料衡算：A.双酶法制糖工段的物料衡算。
发酵罐设计设计说明书 14日
江西科技师范学院生物工程专业《化工原理课程设计》说明书题目名称22000L维生素A发酵罐的设计专业班级2009级生物工程2班学号学生姓名指导教师2011 年10 月31 日目录一、设计方案的拟定 (1)1.1设计条件 (1)1.2发酵工艺 (1)1.2.1主要生产工艺流程 (1)1.2.2培养基 (2)1.2.3发酵控制要点 (2)1.3发酵罐尺寸及整体设计 (2)1.3.1罐体几何尺寸的确定 (2)1.3.2罐体 (3)1.3.3罐体壁厚 (3)1.3.4封头壁厚计算 (3)1.4人孔及各管道接口的设计 (4)1.4.1人孔和视镜的设计 (4)1.4.2接口管 (4)1.4.3管道接口 (4)1.4.4仪表接口 (5)二、计算 (7)2.1通风量计算 (7)2.2传热量的计算 (7)三、设备选型 (9)3.1搅拌器的选择 (9)3.1.1不通气条件下的轴功率P0 (9)3.1.2通气搅拌功率P g的计算 (9)3.1.3电机及变速装置选用 (10)3.2换热器的选择 (10)3.2.1冷却方式 (10)3.2.2装液量 (10)3.2.3冷却水耗量 (10)3.2.4冷却面积 (11)四、附录 (12)五、总结 (15)六、参考文献 (16)一、设计方案的拟定维生素A 的化学名为视黄醇，是最早被发现的维生素。
维生素A 有两种。
一种是维生素A 醇（retionl ），是最初的维生素A 形态（只存在于动物性食物中）；另一种是胡萝卜素（carotene ），在体内转变为维生素A 的预成物质（provitaminA ，可从植物性及动物性食物中摄取）。
本论文针对β-胡萝卜素的发酵生产进行工艺计算、主要设备工作部件（如罐体、罐体壁厚、封头壁厚计算、搅拌器、仪表接口、人孔和视镜、管道接口等）尺寸的设计。
1.1设计条件22000L 机械搅拌通风式发酵罐发酵生产维生素A 。
1.2发酵工艺许多种微生物都能合成β-胡萝卜素，如接合笄霉、三孢布拉氏霉菌、好食链孢霉、耐盐杜氏藻和绿藻等菌丝中形成的大量类胡萝卜素都可应用于工业生产。
50L通用式厌氧发酵罐的设计说明
目录目录 (1)摘要 (4)Abstract (5)第一章前言 (7)1 引言 (7)2餐厨垃圾处理处置现状 (8)2.1 粉碎直排 (8)2.2 肥料化处理 (8)2.3 饲料化处理 (9)2.4 生物发酵制氢技术 (10)2.5 厌氧发酵技术 (11)3 厨余垃圾厌氧发酵技术详探 (12)第二章：工艺计算 (15)2.1初始设计参数 (15)2.2 设计计算参数 (15)2.3反应器的传热计算 (16)2.4确定夹套里水的质量流量 (17)第三章发酵罐的结构设计 (19)3.1 发酵罐尺寸的初选 (19)3.2 发酵罐搅拌器的选型 (20)3.3 发酵罐传热元件的设计 (21)3.3.1 传热元件的选取 (22)3.3.2 夹套的尺寸及连接型式 (22)3.4 发酵罐的具体尺寸的设计计算 (24)3.4.1 发酵罐筒体厚度设计计算 (24)3.4.2 封头厚度计算 (25)3.4.3夹套的壁厚计算 (27)3.5 发酵罐搅拌功率计算及电机的选型 (27)3.5.1搅拌功率计算 (27)3.5.2 电机的选型 (28)3.6 传动装置及选型 (29)3.6.1减速器的选取 (29)3.6.2 联轴器的选择 (29)3.6.3 搅拌轴的设计 (30)3.6.3.1 搅拌轴强度预算 (30)3.6.3.2 按扭矩和弯矩合成计算轴强度 (31)3.6.3.3 搅拌轴临界转速的校核 (35)3.6.4 凸缘法兰的选型 (37)3.6.5 安装底盖的选型 (38)3.6.6螺栓强度的校核 (39)3.7 水压试验 (40)3.8接管及管法兰的设计 (41)第四章发酵罐的附件的选取 (43)4.1 视镜的选取 (43)4.2 温度计测量元件 (43)4.3 挡板的选型 (44)4.4 支座的选型 (45)4.5 转轴的密封 (47)4.6焊接结构设计 (48)结论 (50)致谢 (51)参考文献 (52)附录 (56)50L通用式厌氧发酵罐的设计摘要本设计介绍了餐厨垃圾的成分、特点，综述了目前处理厨余垃圾的基本方法：饲料化技术、堆肥化处理技术、生物厌氧发酵技术。
发酵罐设计设计说明书 14日
江西科技师范学院生物工程专业《化工原理课程设计》说明书题目名称22000L维生素A发酵罐的设计专业班级2009级生物工程2班学号学生姓名指导教师2011 年10 月31 日目录一、设计方案的拟定 (1)1.1设计条件 (1)1.2发酵工艺 (1)1.2.1主要生产工艺流程 (1)1.2.2培养基 (2)1.2.3发酵控制要点 (2)1.3发酵罐尺寸及整体设计 (2)1.3.1罐体几何尺寸的确定 (2)1.3.2罐体 (3)1.3.3罐体壁厚 (3)1.3.4封头壁厚计算 (3)1.4人孔及各管道接口的设计 (4)1.4.1人孔和视镜的设计 (4)1.4.2接口管 (4)1.4.3管道接口 (4)1.4.4仪表接口 (5)二、计算 (7)2.1通风量计算 (7)2.2传热量的计算 (7)三、设备选型 (9)3.1搅拌器的选择 (9)3.1.1不通气条件下的轴功率P0 (9)3.1.2通气搅拌功率P g的计算 (9)3.1.3电机及变速装置选用 (10)3.2换热器的选择 (10)3.2.1冷却方式 (10)3.2.2装液量 (10)3.2.3冷却水耗量 (10)3.2.4冷却面积 (11)四、附录 (12)五、总结 (15)六、参考文献 (16)一、设计方案的拟定维生素A 的化学名为视黄醇，是最早被发现的维生素。
维生素A 有两种。
一种是维生素A 醇（retionl ），是最初的维生素A 形态（只存在于动物性食物中）；另一种是胡萝卜素（carotene ），在体内转变为维生素A 的预成物质（provitaminA ，可从植物性及动物性食物中摄取）。
本论文针对β-胡萝卜素的发酵生产进行工艺计算、主要设备工作部件（如罐体、罐体壁厚、封头壁厚计算、搅拌器、仪表接口、人孔和视镜、管道接口等）尺寸的设计。
1.1设计条件22000L 机械搅拌通风式发酵罐发酵生产维生素A 。
1.2发酵工艺许多种微生物都能合成β-胡萝卜素，如接合笄霉、三孢布拉氏霉菌、好食链孢霉、耐盐杜氏藻和绿藻等菌丝中形成的大量类胡萝卜素都可应用于工业生产。
发酵罐说明书格式
江西科技师范学院生物工程专业《化工原理课程设计》说明书题目名称专业班级学号学生姓名指导教师2011 年10 月31 日目录格式要求(适用整个说明书（除封页）)：1、行距：固定值 20磅；2、段落首行缩进2个字符；3、页边距：上、下、左、右均为2.54cm；4、一级标题四号字、宋体，段前与段后距均为0.5行，其它级标题与正文段落的段前与段后距均为0行；5、正文为小四号字、宋体；6、数字与英文字符均为Times New Roman字体；7、标点符号：中文标点符号应采用全角，英文标点符号应采用半角。
应仔细使用，不得将中文标点符号混用；8、各主要部分均应新页开头，不得跟在上一部分后开始。
年产6000吨味精发酵罐设计一、设计方案的味精是烹饪中常用的一种鲜味调味品，主要以发酵法生产。
本论文以年产6000吨为规模，针对味精发酵生产过程中最主要的设备发酵罐进行了模拟设计和选型。
本论文进行工艺计算、主要设备工作部件（如罐体、罐体壁厚、封头壁厚计算、搅拌器、仪表接口、人孔和视镜、管道接口等）尺寸的设计。
1.1 设计条件老师给的题目中的条件。
其它暂时不能从参考书、文献中查阅到的参数的初始设定。
1.1 发酵工艺这里是正文内容，请注意字体、字号、行间距、段前距、段后距的格式规范，英文及数字均采用Times New Roman字体，注意正确的标点符号写法，不要乱用中英文标点符号。
1.2、发酵罐尺寸及整体设计这里是正文内容，请注意字体、字号、行间距、段前距、段后距的格式规范，英文及数字均采用Times New Roman字体，注意正确的标点符号写法，不要乱用中英文标点符号。
1.3、人孔的设计这里是正文内容，请注意字体、字号、行间距、段前距、段后距的格式规范，英文及数字均采用Times New Roman字体，注意正确的标点符号写法，不要乱用中英文标点符号。
二、计算2.1 通风量的计算计算部分涉及到公式的应该用专业的公式编辑器（如MathType）编写，排版如果无法按照上面的格式的，请尽量排版美观。
发酵罐使用说明书
发酵罐说明书一、概述该系统发酵罐是通用型机械搅拌罐，采用无级变速调节搅拌转速。
广泛用于有机酸、酵母、酶制剂、维生素等生物制品的生产。
二、系统组成该系统发酵罐可由种子罐、发酵罐、补料罐、碱罐、泡敌罐、空气除菌过滤系统、蒸汽灭菌系统、温度控制系统、PH测量系统、溶解氧测量系统、微机控制系统等部分组成。
各系统的流程及工作参数如下：1. 空气除菌过滤系统无油空气压缩机(0.5～0.6 Mpa)贮气罐有油空气压缩机(0.5～0.6 Mpa)→油水分离器一级预过滤→冷干机→二级预过滤→三级预过滤→减压阀(0.25 ～0.3Mpa)→除菌过滤器1→种子罐总除菌过滤器除菌过滤器2→发酵罐2. 蒸汽灭菌系统种子罐、发酵罐灭菌（0.3MPa）蒸汽锅炉减压阀(≤0.13Mpa)→蒸汽过滤器除菌过滤器1除菌过滤器23. 温度控制系统种子罐夹套控温水箱→循环水泵→发酵罐夹套4. PH测量系统发酵罐PH电极→仪表显示→微机采集→数据查询、曲线分析5. 溶解氧测量系统发酵罐溶解氧电极→仪表显示→微机采集→数据查询、曲线分析6. 消泡系统发酵罐泡沫传感器→反馈给微机→报警三、主要技术参数1. 种子罐：灭菌压力≤0.15Mpa：工作压力：0.05～0.07Mpa灭菌温度：121℃～125℃2. 发酵罐：灭菌压力≤0.15 Mpa：工作压力：0.05～0.07Mpa灭菌温度：121℃～125℃3. 碱罐：灭菌压力≤0.15 Mpa：工作压力：0.05～0.07Mpa灭菌温度：121℃～125℃4. 消泡罐：灭菌压力≤0.15 Mpa：工作压力：0.05～0.07Mpa灭菌温度：121℃～125℃5. 进罐空气压力：种子罐、发酵罐、0.25MPa。
6. 空压机：容积排气量＞ m3/min(无油) 排气压力 0.6Mpa7. 控温水箱电功率： Kw8. 水循环泵：功率 Kw ；流量 m3/h9. 转速：无级调速～ rpm10. PH值：仪表显示并记录11. 溶解氧值：仪表显示并记录12. 罐温：仪表显示并记录四、使用前的技术准备1. 上岗前的技术培训：SFM—2000L等发酵罐是机电一体化的设备，因此；操作人员上岗前必须进行技术培训，使他们熟悉整个系统的工作原理、管路、阀门的操作程序，并对空压机，蒸汽锅炉、变频电机等设备，能正确操作使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录前言 (1)第一章、概述 (2)1.1、柠檬酸 (2)1.2、柠檬酸的生产工艺 (2)1.3、机械搅拌通风发酵罐 (3)1.3.1、通用型发酵罐的几何尺寸比例 (3)1.3.2、罐体 (3)1.3.3、搅拌器和挡板 (3)1.3.4、消泡器 (4)1.3.5、联轴器及轴承 (4)1.2.6、变速装置 (4)1.3.7、通气装置 (4)1.3.8、轴封 (5)1.3.9、附属设备 (5)第二章、设备的设计计算与选型 (5)2.1、发酵罐的主要尺寸计算 (5)2.1.1、圆筒体的内径、高度与封头的高度 (5)2.1.2、圆筒体的壁厚 (7)2.1.3、封头的壁厚 (7)2.2、搅拌装置设计 (8)2.2.1、搅拌器 (8)2.2.2、搅拌轴设计 (8)2.2.3、电机功率 (10)2.3、冷却装置设计 (10)2.3.1、冷却方式 (10)2.3.2、冷却水耗量 (10)2.3.3、冷却管组数和管径 (12)2.4零部件 (13)2.4.1 人孔和视镜 (13)2.4.2 接管口 (13)2.4.3、梯子 (15)2.5发酵罐体重 (15)2.6支座的选型 (16)第三章、计算结果的总结 (16)设计总结 (17)附录 (18)符号的总结 (18)参考文献 (19)生物工程设备课程设计任务书一、课程设计题目“1000m3的机械搅拌发酵罐”的设计。
二、课程设计内容1、设备所担负的工艺操作任务和工作性质，工作参数的确定。
2、容积的计算，主要尺寸的确定，传热方式的选择及传热面积的确定。
3、动力消耗、设备结构的工艺设计。
三、课程设计的要求课程设计的规模不同，其具体的设计项目也有所差别，但其基本内容是大体相同，主要基本内容及要求如下：1、工艺设计和计算根据选定的方案和规定的任务进行物料衡算，热量衡算，主体设备工艺尺寸计算和简单的机械设计计算，汇总工艺计算结果。
主要包括：（1）工艺设计①设备结构及主要尺寸的确定（D，H，HL ，V，VL，Di等）②通风量的计算③搅拌功率计算及电机选择④传热面积及冷却水用量的计算（2）设备设计①壁厚设计（包括筒体、封头和夹套）②搅拌器及搅拌轴的设计③局部尺寸的确定（包括挡板、人孔及进出口接管等）④冷却装置的设计(包括冷却面积、列管规格、总长及布置等)2、设计说明书的编制设计说明书应包括设计任务书，目录、前言、设计方案论述，工艺设计和计算，设计结果汇总、符号说明，设计结果的自我总结评价和参考资料等。
3、绘制设备图一张4、设备图绘制，应标明设备的主要结构与尺寸。
四、设计的基本依据1、机械搅拌生物反应器的型式通用式机械搅拌生物反应器，其主要结构标准如下：①高径比：H/D=1.7-4.0②搅拌器：六弯叶涡轮搅拌器,Di :di:L:B=20:15:5:4③搅拌器直径：Di=D/3④搅拌器间距：S=（0.95-1.05）D⑤最下一组搅拌器与罐底的距离：C=（0.8-1.0）D⑥挡板宽度：B=0.1D，当采用列管式冷却时，可用列管冷却代替挡板2、反应器用途用于有机酸生产的各级种子罐或发酵罐，有关设计参数如下：①装料系数：种子罐0.50-0.65发酵罐0.65-0.8②发酵液物性参数：密度1080kg/m3 ；粘度2.0×10-3N.s/m2 ；导热系数0.621W/m.℃；比热4.174kJ/kg.℃③高峰期发酵热3-3.5×104kJ/h.m3④溶氧系数：种子罐5-7×10-6molO2/ml.min.atm ；发酵罐6-9×10-6molO2/ml.min.atm⑤标准空气通风量：种子罐0.4-0.6vvm；发酵罐0.2-0.4vvm3、冷却水及冷却装置冷却水：地下水18-20℃冷却水出口温度：23-26℃发酵温度：32-33℃冷却装置：种子罐用夹套式冷却，发酵罐用列管冷却。
4、设计压力罐内0.4MPa；夹套0.25 M Pa前言机械搅拌发酵罐是利用机械搅拌器的作用，使空气和醪液充分混合，促使氧在醪液中溶解，以保证供给微生物生长繁殖、发酵和代谢所需的氧气。
有机酸的种类很多，此次选择的是柠檬酸。
柠檬酸发酵为好氧发酵，所以采用机械搅拌通风发酵罐。
本设计说明书主要说明了罐体和附件的选材、选型、结构尺寸、壁厚等方面。
此次的设计参数如下：第一章、概述1.1、柠檬酸柠檬酸是一种重要的有机酸，又名枸橼酸，无色晶体，常含一分子结晶水，无臭，有很强的酸味，易溶于水。
其钙盐在冷水中比热水中易溶解，此性质常用来鉴定和分离柠檬酸。
结晶时控制适宜的温度可获得无水柠檬酸。
在工业，食品业，化妆业等具有极多的用途。
柠檬酸发酵有固态发酵、液态浅盘发酵和深层发酵 3种方法。
固态发酵是以薯干粉、淀粉粕以及含淀粉的农副产品为原料，配好培养基后，在常压下蒸煮，冷却至接种温度，接入种曲，装入曲盘，在一定温度和湿度条件下发酵。
采用固态发酵生产柠檬酸，设备简单，操作容易。
液态浅盘发酵多以糖蜜为原料，其生产方法是将灭菌的培养液通过管道转入一个个发酵盘中，接入菌种，待菌体繁殖形成菌膜后添加糖液发酵。
发酵时要求在发酵室内通入无菌空气。
深层发酵生产柠檬酸的主体设备是发酵罐。
微生物在这个密闭容器内繁殖与发酵。
1.3、机械搅拌通风发酵罐此设计的柠檬酸发酵方法用的是深层发酵法。
现多采用通用发酵罐。
它的主要部件包括罐体、搅拌器、冷却装置、空气分布装置、消泡器，轴封及其他附属装置。
发酵罐径高比例一般是1:2.5，应能承受一定的压力，并有良好的密封性。
除通用式发酵罐外，还可采用带升式发酵罐、塔式发酵罐和喷射自吸式发酵罐等。
此设计采用的是通用式发酵罐中的机械搅拌通风发酵罐。
它主要由罐身、搅拌器、挡板、空气分布器、消泡器、冷却装置、联轴器及承轴、变速装置、轴封、人孔、视镜等组成。
1.3.1、通用型发酵罐的几何尺寸比例本设计的发酵罐高径比选取为：H/D＝2.5；最下一组搅拌器与罐底的距离：C=0.5D 。
1.3.2、罐体罐体由圆筒体和椭圆形封头焊接而成，材料用不锈钢，且必须能承受一定温度和压力，通常要求耐受130℃和0.25MPa(绝压)。
1.3.3、搅拌器和挡板搅拌的主要作用是混合和传质，即使通入的空气分散成气泡并与发酵液充分混合，使气泡破碎以增大气－液界面，获得所需的溶氧速率，并使细胞悬浮分散于发酵体系中，以维持适当的气－液－固（细胞）三相的混合与质量传递，同时强化传热过程。
因此，搅拌器在设计时搅应使发酵液有足够的径向流动和适度的轴向运动。
搅拌器大多采用涡轮式，涡轮式搅拌器有平叶式、弯叶式、箭叶式三种。
涡轮式搅拌器轴向混合差，搅拌强度随着与搅拌轴距离的增大而减弱。
当培养液较黏稠时，混合效果就下降。
为了强化轴向混合，可采用涡轮式和推进式叶轮共用的搅拌系统。
本设计根据设计要求采用涡轮式搅拌器。
挡板的作用是防止液面中央形成漩涡流动，增强湍动和溶氧传质。
挡板的高度自罐底起至设计的液面高度止。
当采用列管式冷却时，可用列管冷却代替挡板，无需安装挡板；此设计就不需安装挡板。
1.3.4、消泡器消泡有两种方法：一是加入消泡剂；二是使用机械消泡装置。
消泡装置可分为两类：一类是置于罐内，防止泡沫外溢，安装在搅拌轴或罐顶另外引入的轴上；另一类是置于罐外，从排出的气体中分离出溢出的泡沫使之破碎后再将液体部分返回罐内。
1.3.5、联轴器及轴承搅拌轴较长时，常分为二至三段，用联轴器连接。
第一只联轴节的安装位置，对于小型发酵罐可设置在罐顶外机械密封上部；但大型发酵罐将其放置在罐内机械密封下方，上轴一般采用不锈钢材料。
本设计将其放置在罐内机械密封下方，材质用不锈钢16MnR ；而轴选用45碳素钢为材料。
发酵罐的搅拌轴为超细长轴，常设置底轴承和中间轴承来防止轴的摆动。
小型发酵罐用拉杆调节式，大型发酵罐用桁架固定式。
本设计采用推力滑动轴系。
1.2.6、变速装置发酵罐常用的变速装置有三角皮带传动，圆柱或螺旋圆锥齿轮减速装置。
本设计采用的是三角皮带传动，它的结构简单、制造成本低、维修量少且方便、噪声小等，因此在柠檬酸行业广泛使用。
1.3.7、通气装置通气装置是将无菌空气导入罐内的装置。
最简单的通气装置是一单孔管，单孔管的出口位于最下面的搅拌器的正下方，开口向下管口与罐底的距离约为40mm。
另一种是开口向下的多孔环形管，现已很少使用本设计采用的是一单孔管通气装置。
1.3.8、轴封轴封的作用是防止泄漏和染菌。
在发酵罐中动密封有填料密封和机械密封。
在柠檬酸行业，一般采用非平衡式单端面机械密封。
所选用的材料——动环：硬质合金或氧化铝陶瓷；静环：酚醛浸渍石墨或单质石墨；动环密封圈：氟橡胶或耐热橡胶；弹簧：轴径<50mm 用单弹簧，轴径≥50mm 用多个小弹簧。
1.3.9、附属设备附属设备有人孔、视镜能方便的观察发酵液的情况；压力表、温度计接口、热电偶接口可以随时测定罐内的温度、压力等；放料口、取样管、取样口、进料口、补料口、进气口、回流口能方便的进行各种操作；楼梯方便进入罐内。
第二章、设备的设计计算与选型2.1、发酵罐的主要尺寸计算2.1.1、圆筒体的内径、高度与封头的高度发酵罐由圆筒体和椭圆封头构成；由于柠檬酸发酵的PH=2~3，具有很强的腐蚀性，所以选用不锈钢16MnR 作为罐体的材质。
根据工艺参数和高径比确定各部几何尺寸；由前面可知，高径比为H/D=2.5，则H=2.5D 。
设计条件给出的是发酵罐的公称体积（1000m ³），而 罐的全体积（V ）：V ＝V 0+2V 1 公称体积：筒身体积+底封头体积有效体积：罐的实际装料体积，它等于罐的全体积V 乘以罐的装料系数（η） 根据设计条件：H/D=2.5，发酵罐的公称体积为1000m ³；由参考文献[1]可得：)32(44122H h D H D V b +⨯+=ππ公 而发酵罐的公称体积近似为：V 公=（π/4）D 2H+0.15D 3, 将数据代入上述公式可得 1000=（π/4）D 2(2.5D)+0.15D 3D=7.79m圆整后取7800mm ，则H=2.5D=19500mm 。
椭圆形封头体积： )32(4121H h D V b +=π全体积 ：V=V 公+V 1由《 钢制压力容器用封头》（JB/T 4746-2002)标准可知，标准椭圆形封头22=bh D,带入D 可得b h =1950mm ；因此，当公称直径D=7800mm 时，标准椭圆封头的曲面高度b h =1950mm ；而1H =50mm 。
椭圆形封头的体积为：)32(4121H h D V b +=π=)05.095.132(8.7414.32+⨯⨯=64.48(m 3) 圆筒体的体积为：H D V 204π==5.198.7414.32⨯⨯ =931.31(m 3) 则公称体积为：101V V V +=公 =31.93148.64+ =995.79（m 3） 全体积为：1V V V +=公 =995.79+64.48 =1060.27(m 3) 有效体积为：ηV V =有 =7.027.1060⨯ =742.189(m 3)公称体积验证：1000≈995.79，即公V ≈1公V ，因此可认为D=7800mm 是合适的.2.1.2、圆筒体的壁厚根据前面所作的分析，可知本发酵罐选用不锈钢16MnR 制作罐体和封头。
