三相变压器的工作原理及接线方法
三相变压器的工作原理

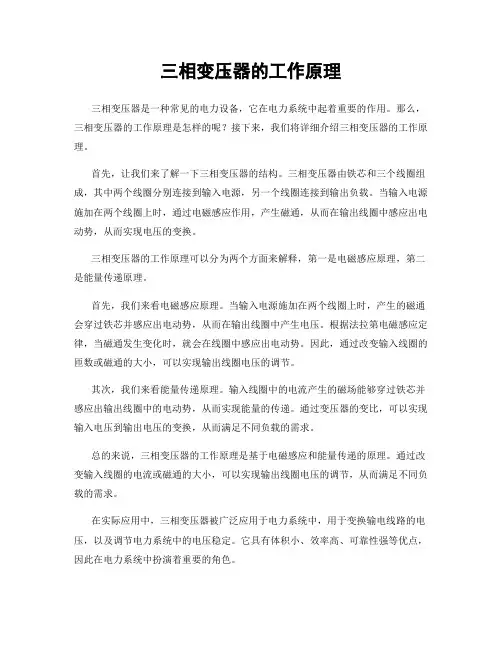

三相变压器的工作原理三相变压器是一种常见的电力设备，它在电力系统中起着重要的作用。
那么，三相变压器的工作原理是怎样的呢？接下来，我们将详细介绍三相变压器的工作原理。
首先，让我们来了解一下三相变压器的结构。
三相变压器由铁芯和三个线圈组成，其中两个线圈分别连接到输入电源，另一个线圈连接到输出负载。
当输入电源施加在两个线圈上时，通过电磁感应作用，产生磁通，从而在输出线圈中感应出电动势，从而实现电压的变换。
三相变压器的工作原理可以分为两个方面来解释，第一是电磁感应原理，第二是能量传递原理。
首先，我们来看电磁感应原理。
当输入电源施加在两个线圈上时，产生的磁通会穿过铁芯并感应出电动势，从而在输出线圈中产生电压。
根据法拉第电磁感应定律，当磁通发生变化时，就会在线圈中感应出电动势。
因此，通过改变输入线圈的匝数或磁通的大小，可以实现输出线圈电压的调节。
其次，我们来看能量传递原理。
输入线圈中的电流产生的磁场能够穿过铁芯并感应出输出线圈中的电动势，从而实现能量的传递。
通过变压器的变比，可以实现输入电压到输出电压的变换，从而满足不同负载的需求。
总的来说，三相变压器的工作原理是基于电磁感应和能量传递的原理。
通过改变输入线圈的电流或磁通的大小，可以实现输出线圈电压的调节，从而满足不同负载的需求。
在实际应用中，三相变压器被广泛应用于电力系统中，用于变换输电线路的电压，以及调节电力系统中的电压稳定。
它具有体积小、效率高、可靠性强等优点，因此在电力系统中扮演着重要的角色。
总之，三相变压器的工作原理是基于电磁感应和能量传递的原理，通过改变输入线圈的电流或磁通的大小，可以实现输出线圈电压的调节，从而满足不同负载的需求。
在电力系统中，三相变压器发挥着重要的作用，为电力系统的稳定运行提供了有力支持。
三相变压器接线原理
三相变压器接线原理

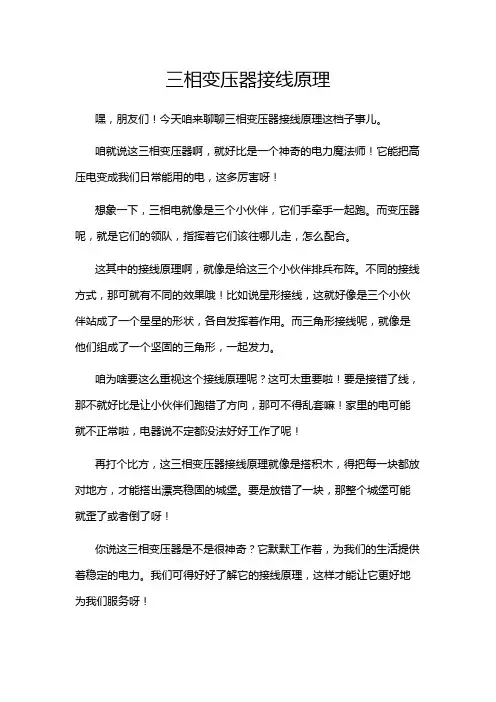

嘿，朋友们！今天咱来聊聊三相变压器接线原理这档子事儿。
咱就说这三相变压器啊，就好比是一个神奇的电力魔法师！它能把高压电变成我们日常能用的电，这多厉害呀！
想象一下，三相电就像是三个小伙伴，它们手牵手一起跑。
而变压器呢，就是它们的领队，指挥着它们该往哪儿走，怎么配合。
这其中的接线原理啊，就像是给这三个小伙伴排兵布阵。
不同的接线方式，那可就有不同的效果哦！比如说星形接线，这就好像是三个小伙伴站成了一个星星的形状，各自发挥着作用。
而三角形接线呢，就像是他们组成了一个坚固的三角形，一起发力。
咱为啥要这么重视这个接线原理呢？这可太重要啦！要是接错了线，那不就好比是让小伙伴们跑错了方向，那可不得乱套嘛！家里的电可能就不正常啦，电器说不定都没法好好工作了呢！
再打个比方，这三相变压器接线原理就像是搭积木，得把每一块都放对地方，才能搭出漂亮稳固的城堡。
要是放错了一块，那整个城堡可能就歪了或者倒了呀！
你说这三相变压器是不是很神奇？它默默工作着，为我们的生活提供着稳定的电力。
我们可得好好了解它的接线原理，这样才能让它更好地为我们服务呀！
总之，三相变压器接线原理可真不是个简单的事儿，但咱只要用心去理解，就一定能搞明白。
就像我们解决其他难题一样，只要有耐心，有决心，就没有什么搞不定的！大家说是不是呀！。
三相变压器的原理及应用
三相变压器的原理及应用1. 引言三相变压器是电力系统中常用的电气设备之一，用于变换或调节电压。
它由三个相同的独立绕组组成，主要由铁芯和绕组构成。
本文将介绍三相变压器的原理以及其在不同应用场景中的应用。
2. 三相变压器的原理三相变压器的原理基于法拉第电磁感应定律。
当一根通有交流电的导线放置在另一根导线附近时，导线中会产生感应电动势，从而形成电场。
同样的原理适用于变压器中的绕组。
三相变压器内的三个绕组分别为一次绕组、二次绕组和三次绕组。
当主绕组通电时，会在铁芯中产生磁场，并感应到次级绕组中，从而产生电动势。
3. 三相变压器的工作原理三相变压器通过互感原理工作。
主绕组中通入的交流电产生的磁场会感应到次级绕组中，从而在次级绕组中产生交流电。
主绕组和次级绕组的绕组匝数决定了输入和输出电压之间的比例关系。
三相变压器通常具有三个独立绕组，每个绕组与其他绕组隔离，以确保系统的稳定性。
4. 三相变压器的应用4.1 发电厂三相变压器在发电厂中广泛应用。
发电厂产生的电力通常是在高电压下输送到远距离，然后在互联变电站中通过三相变压器将其变换成合适的电压供应给用户。
这样可以有效减少输电线路的损耗。
4.2 电力分配三相变压器在电力分配系统中起到关键作用。
在变电站中，电力通常从高电压变换为更低的电压，以供应给城市和工业区域。
三相变压器被用来调节电压和电流，并确保电力分配系统的安全运行。
4.3 充电站随着电动汽车的普及，充电站也越来越多。
在充电站中，三相变压器用于将电网提供的电力转换为适合电动汽车充电的电压和频率。
这样可以提高充电效率并确保充电设备的安全运行。
4.4 工业应用在工业领域中，三相变压器被广泛用于供电设备，如电机。
它将高电压变换为适合电机运行的低电压，从而满足工业生产的需求。
三相变压器的高效率和可靠性使其成为工业应用中的理想选择。
5. 结论三相变压器是电力系统中不可或缺的重要组成部分。
它通过互感原理将高电压变换为合适的电压，以满足不同应用场景的需求。
三相变压器的连接组别
பைடு நூலகம்
（ 1 ） Y/Y-12 （ Y ， y12 ）
*
ÙAB =Ùab =-
*
ÙA
Ùa Ùab
ÙA +ÙB
Ùa +Ùb
- ÙA ÙB
ÙAB
*
*
ÙB Ùb ÙC 12 ÙAB 3 Ùc
* *
ÙAB Ùb Ùc
ÙAB
Ùab ÙA Ùa
9 ÙC
Ùab
6
（2） Y/Y-6 （ Y ， y6 ） ÙAB = - ÙA + Ù B
ÈA A* ÈA Èa X a
原磁通 减少
*
新产生的 磁通
x
Èa
*
原磁通 增加
ÈA*
A
X a x
*
ÈA
新产生的 磁通
Èa
如下图所示，当原磁通增 加时，A和a（ X 和 x ）也为同 名端。
*
Èa

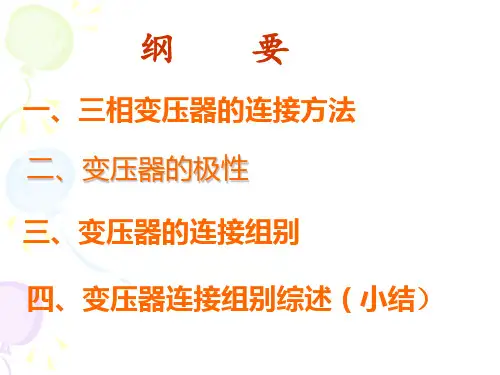

三、变压器的连接组别
1、连接组别
变压器高、低压两侧三相绕组的连接方式以及 对应线电压的相位关系（连接组标号），称为变 压器的连接组别。 2、连接组别标号的时钟表示法 以变压器高压侧线电压为时钟的长针，永远 固定在“ 12 ”的位置上，以低压侧对应的线电压 为时钟的短针，短针所指的时数就是变压器连接 组的标号。
纲
二、变压器的极性
要
一、三相变压器的连接方法
三、变压器的连接组别 四、变压器连接组别综述（小结）
一、三相变压器的连接方法
1、 星形连接
将三相绕组的三个末端 X ， Y ， Z (低压x ，y，z) 分别连接在 一起，三个首端 A 、 B 、 C (低压 a、b、c) 分别引出，便构成星形连 接，用 Y表示 （新：高压Y，低压 y ）。 2 、 三角形连接 将高、低压绕组的一相末端 与另一相的首端分别依次连接在 一起，构成一个回路，便构成三 角形连接，用△表示（ 新：高压 D，低压d ）。 顺序三角形接法：ax-by-cz-a 逆序三角形接法：ax-cz-by-a
三相变压器工作原理
三相变压器工作原理
三相变压器是一种常见的电力变压器，其工作原理基于电磁感应。
三相变压器由一个铁心和三组绕组组成。
铁心由硅钢片叠压而成，可以有效地减小磁通密度，降低磁滞损耗和铁损耗。
三组绕组分别为主绕组、高压绕组和低压绕组。
主绕组通常接在三相电源上，高压绕组接在供电线路上，低压绕组接在负载上。
当主绕组通电时，通过电流在主绕组中产生磁场。
这个磁场将进一步感应出高压绕组和低压绕组中的电动势。
根据电磁感应定律，这个电动势与磁场的变化率成正比。
由于绕组的匝数比例，高压绕组中的电动势将大于主绕组中的电动势，而低压绕组中的电动势将小于主绕组中的电动势。
这样就实现了电压的升高或降低。
为了保证效率和减小损耗，三相变压器通常采用密封冷却方式，如油浸冷却或无油冷却。
冷却系统可以将产生的热量有效地散发出去，确保变压器的正常运行。
总之，三相变压器通过电磁感应原理将输入电压转换成输出电压，实现电力系统中电压的升降。
它在电力输配系统中起着重要的作用。
三相变压器的联结组实验报告

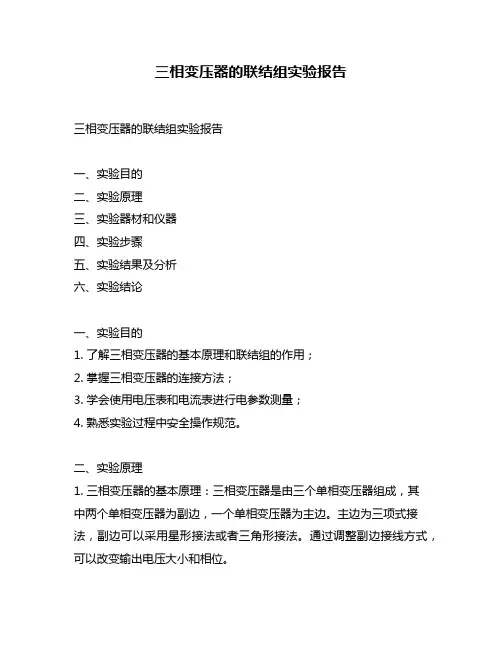

三相变压器的联结组实验报告三相变压器的联结组实验报告一、实验目的二、实验原理三、实验器材和仪器四、实验步骤五、实验结果及分析六、实验结论一、实验目的1. 了解三相变压器的基本原理和联结组的作用；2. 掌握三相变压器的连接方法；3. 学会使用电压表和电流表进行电参数测量；4. 熟悉实验过程中安全操作规范。
二、实验原理1. 三相变压器的基本原理：三相变压器是由三个单相变压器组成，其中两个单相变压器为副边，一个单相变压器为主边。
主边为三项式接法，副边可以采用星形接法或者三角形接法。
通过调整副边接线方式，可以改变输出电压大小和相位。
2. 联结组的作用：联结组是指通过改变副边接线方式，可以得到不同输出电压大小和相位差。
常见联结组有Y-△联结组和△-Y联结组。
三、实验器材和仪器1. 实验箱；2. 三相变压器；3. 电流表；4. 电压表。
四、实验步骤1. 将三相变压器放入实验箱中，连接主边电源；2. 将副边接线方式改为Y-△联结组，将电压表和电流表分别连接到副边的相线和公共端上；3. 分别测量副边的三个相电压和电流，并记录下来；4. 将副边接线方式改为△-Y联结组，重复步骤3；5. 将副边接线方式改为△-△联结组，重复步骤3。
五、实验结果及分析1. Y-△联结组时，测得三个相电压分别为220V、220V、220V，电流为2A。
根据公式U1/U2=√(Z1/Z2)，可以计算出主副变比为：U1/U2=220/√3÷220=0.577。
由于Y-△联结组时，输出电压大小是主副变比的平方倍，因此输出电压大小为0.333×220≈73V。
2. △-Y联结组时，测得三个相电压分别为380V、380V、380V，电流为0.67A。
根据公式U1/U2=√(Z1/Z2)，可以计算出主副变比为：U1/U2=380/√3÷380=0.577。
由于△-Y联结组时，输出电压大小是主副变比的平方倍，因此输出电压大小为0.333×380≈126V。
变压器工作原理和接线原理
变压器工作原理和接线原理
变压器工作原理：
变压器是一种用于改变交流电压的电气设备。
它是由两个或多个线圈相互共享磁通而组成的。
当输入线圈（称为初级线圈）中通过交流电流时，产生的磁场将通过共享的磁路传递到输出线圈（称为次级线圈），从而引起次级线圈中的电压变化。
根据线圈的匝数比例，变压器能够将输入电压变成较高或较低的输出电压。
变压器的工作原理基于电磁感应定律和法拉第电磁感应定律。
当通过初级线圈的电流发生变化时，它所产生的磁场会在次级线圈中感应出变化的电压。
这种感应是由于相互共享的磁路中的磁通量变化引起的。
根据法拉第电磁感应定律，当磁通量的变化率发生变化时，感应电动势会在次级线圈中产生。
变压器接线原理：
变压器有不同的接线方式，其中常见的方式包括单相变压器的
Y-Δ接法和Δ-Y接法，以及三相变压器的Y-Y接法和Δ-Δ接法。
Y-Δ接法是指在单相变压器的初级线圈中使用Y形接线，而
次级线圈中采用Δ形接线。
这种接线方式适用于需要将较高
电压（如电网电压）变成较低电压（如工业用电）的情况。
Δ-Y接法是指在单相变压器的初级线圈中使用Δ形接线，而次级线圈中采用Y形接线。
这种接线方式适用于需要将较低电
压变成较高电压的情况，例如从供电点到住宅区域的电力输送。
在三相变压器中，Y-Y接法是指初级线圈和次级线圈都使用Y 形接线，Δ-Δ接法是指初级线圈和次级线圈都使用Δ形接线。
这些接线方式适用于需要将三相电压变换为另一种三相电压的情况。
以上只是变压器的一些常见接线方式，根据实际需求，还可以使用其他不同的接线方式。
三相变压器的工作原理及接线方法
三相变压器三相变压器原理三相变压器是3个相同的容量单相变压器的组合.它有三个铁芯柱,每个铁芯柱都绕着同一相的2个线圈,一个是高压线圈,另一个是低压线圈.三相变压器是电力工业常用的变压器.变压器接法与联结组用于国内变压器的高压绕组一般联成Y接法，中压绕组与低压绕组的接法要视系统情况而决定。
所谓系统情况就是指高压输电系统的电压相量与中压或低压输电系统的电压相量间关系。
如低压系配电系统，则可根据标准规定决定。
1).国内的500、330、220与110kV的输电系统的电压相量都是同相位的，所以，对下列电压比的三相三绕组或三相自耦变压器，高压与中压绕组都要用星形接法。
当三相三铁心柱铁心结构时，低压绕组也可采用星形接法或角形接法，它决定于低压输电系统的电压相量是与中压及高压输电系统电压相量为同相位或滞后30°电气角。
500/220/LVkV─YN，yn0，yn0或YN，yn0，d11220/110/LVkV─YN，yn0，yn0或YN，yn0，d11330/220/LVkV─YN，yn0，yn0或YN，yn0，d11330/110/LVkV─YN，yn0，yn0或YN，yn0，d112).国内60与35kV的输电系统电压有二种不同相位角。
如220/60kV变压器采用YNd11接法，与220/69/10kV变压器用YN，yn0，d11接法，这二个60kV输电系统相差30°电气角。
当220/110/35kV变压器采用YN，yn0，d11接法，110/35/10kV变压器采用YN，yn0，d11接法，以上两个35kV输电系统电压相量也差30°电气角。
所以，决定60与35kV级绕组的接法时要慎重，接法必须符合输电系统电压相量的要求。
根据电压相量的相对关系决定60与35kV级绕组的接法。
否则，即使容量对，电压比也对，变压器也无法使用，接法不对，变压器无法与输电系统并网。
3).国内10、6、3与0.4kV输电与配电系统相量也有两种相位。
三相变压器的连接组别
Δ/Y-11连接
一次绕组为Δ型连接，二次 绕组为Y型连接，且一次绕 组的线电压超前于二次绕 组的线电压30度，适用于 需要输出电压幅值小于输 入电压幅值的场合。
03 三相变压器连接组别的判 断方法
通过绕组接线端子进行判断
总结词
通过观察三相变压器绕组的接线端子，可以初步判断其连接组别。
详细描述
根据接线端子的排列和连接方式，可以大致判断出变压器的连接组别。例如， 如果接线端子顺序为"Y-Y-Y"，则可能是"Y"型连接组别；如果接线端子顺序为 "D-D-D"，则可能是"D"型连接组别。
在无功补偿装置中的应用
无功补偿原理
三相变压器在无功补偿装置中起到关键 作用。通过调整变压器的变比，可以改 变无功补偿装置的输出电压，从而实现 对系统无功的补偿或吸收。
VS
无功补偿装置的应用
在电力系统中，无功补偿装置通常与三相 变压器配合使用，以实现系统的无功平衡 和电压稳定。通过合理配置三相变压器的 连接组别，可以优化无功补偿装置的性能 ，提高电力系统的稳定性。
在电机控制中的应用
电机启动控制
通过三相变压器，可以实现电机的启动控制。通过改变变压 器的输入电压或电流，可以控制电机的启动转矩和启动速度 ，从而实现对电机的精确控制。
电机调速控制
利用三相变压器的变比特性，可以实现电机的调速控制。通 过改变变压器的匝数比或相位角，可以改变电机输入的电压 或电流，从而实现电机的调速。
电压变换
通过三相变压的变换，实现电力系统中的电压 等级转换，满足不同设备的用电需求。
隔离与保护
三相变压器能够隔离故障设备，减小故障影响范 围，提高电力系统的稳定性和安全性。
三相变压器原理
三相变压器原理三相变压器是一种常见的电力变压器，它能够将电压从一个电路传输到另一个电路，同时保持电力的稳定传输。
三相变压器原理是通过电磁感应的方式实现电压的变换，下面我们来详细介绍一下三相变压器的原理。
首先，三相变压器由铁芯和三个线圈组成。
铁芯是由硅钢片叠压而成，能够有效地减小铁损和涡流损耗，提高变压器的效率。
三个线圈分别为高压侧的主线圈、低压侧的副线圈和中性线圈。
主线圈和副线圈分别连接到三相交流电源和负载，中性线圈连接到中性点。
当三相交流电源加在主线圈上时，会在铁芯中产生交变磁通。
这个交变磁通会穿过副线圈，从而在副线圈中感应出电动势，使得在副线圈两端产生电压。
由于铁芯的存在，磁通能够有效地传导，使得电压从主线圈传输到副线圈。
同时，三相变压器中的中性线圈也起到了重要的作用。
它能够提供一个稳定的中性点，使得负载能够正常工作。
在无中性线的负载中，中性线圈也能够平衡三相电压，避免电压不平衡对负载造成影响。
三相变压器原理的关键在于电磁感应。
当主线圈中的电流改变时，会产生交变磁通，从而在副线圈中感应出电动势。
这种电磁感应的原理使得三相变压器能够实现电压的变换，从而满足不同电路对电压的需求。
除了电磁感应，三相变压器还需要注意一些其他因素。
例如，变压器的损耗问题，主要包括铁损和铜损。
铁损是由于铁芯在交变磁通作用下产生的能量损耗，而铜损是由于线圈中电流通过导线时产生的电阻损耗。
为了减小损耗，需要合理设计变压器的结构和选用合适的材料。
另外，变压器的绝缘和冷却也是非常重要的。
良好的绝缘能够保证变压器在高压下工作时不会发生击穿，而有效的冷却能够保证变压器在长时间工作时不会过热损坏。
总的来说，三相变压器原理是通过电磁感应实现电压的变换，同时需要考虑损耗、绝缘和冷却等因素。
合理设计和使用三相变压器能够有效地实现电力的传输和分配，保障电力系统的稳定运行。
三相变压器原理
三相变压器原理
三相变压器原理是指由三个独立的线圈组成的变压器。
这些线圈分别为三相励磁线圈（也称为初级线圈）、三相绕组（也称为中性线圈）和三相输出线圈（也称为次级线圈）。
三相变压器的基本工作原理是利用电磁感应定律。
当三相交流电流通过初级线圈时，将产生一个变化的磁场。
这个磁场会通过铁芯传导到中性线圈和次级线圈中，从而产生感应电动势。
根据电磁感应定律，感应电动势的大小与磁场的变化率成正比。
由于三相交流电中的相位差为120度，初级线圈中的三个相位电流也会存在相位差。
这样，通过中性线圈和次级线圈的感应电动势也会存在相位差，产生三相输出电压。
这三个输出电压在相位上相互偏移120度，从而构成了三相交流电系统。
三相变压器的变比可以根据需求进行设计和调整。
通过改变初级线圈和次级线圈的匝数比，可以实现不同的输入电压和输出电压比例。
同时，根据变压器的基本特性，三相变压器可以实现相电压的升降压。
总之，三相变压器利用电磁感应原理将输入的三相交流电转换为输出的三相交流电。
它是电力传输和分配系统中不可或缺的设备，广泛应用于工业、航空、交通、通信等领域。
三相变压器的工作原理
三相变压器的工作原理
三相变压器是由三个独立的单相变压器组合而成。
每个单相变压器具有一个主要绕组和一个次要绕组，而这三个单相变压器的主要绕组连接在一起形成三相绕组。
当三相电源通过主绕组的三相绕组时，它会在主绕组中产生磁通。
由于三相电源的相位差，每个主绕组的磁通也会有相位差。
这些磁通将传导到次要绕组中，根据互感定律，次要绕组中的电压将与主绕组中的电压成比例。
当主绕组的电压变化时，次要绕组的电压也会相应地变化。
三相变压器由于主绕组和次要绕组的设计和配置，可以通过改变绕组的数量和放置的方式来改变变压器的变比。
这使得三相变压器可以用来提供不同的电压等级，例如将高电压降低为低电压，或将低电压升高为高电压。
在工作过程中，由于主绕组和次要绕组之间的电磁耦合，变压器的效率通常很高。
变压器通常通过油冷或风冷的方式来散热，以确保其正常运行。
总之，三相变压器是通过主绕组和次要绕组之间的电磁耦合来改变电压等级的电气设备。
它的工作原理是利用磁通和互感定律来传递电能。
变压器的接线方法
变压器的接线方法变压器是一种将交流电能从一个电路传输到另一个电路的设备，其基本工作原理是利用电磁感应。
根据不同的用途和需求，变压器可以有不同的接线方法。
下面将介绍几种常见的变压器接线方法。
1. 单相变压器接线方法：单相变压器是最常见的一种变压器，主要用于家庭、商业和工业领域。
其接线方法包括两种基本类型：星形接线和三角形接线。
- 星形接线方法：在星形接线中，主绕组的每个相位的一端通过连接在一起的中性点连接到电源的中性线上，而另一端则相互连接，形成一个三角形。
副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。
这种接线方法常用于家庭、商业和一些低功率的工业应用。
- 三角形接线方法：在三角形接线中，主绕组的每个相位的一端相互连接，形成一个闭合的三角形。
副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。
这种接线方法常用于一些特殊的工业应用，例如大功率电机的启动。
2. 三相变压器接线方法：三相变压器是用于大功率工业应用的一种变压器，其接线方法包括三种常见类型：Y型接线、型接线和Z型接线。
- Y型接线方法：在Y型接线中，主绕组的每个相位的一端通过连接在一起的中性点连接到电源的中性线上，而另一端则相互连接，形成一个三角形。
副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。
这种接线方法常用于工业和商业应用。
- 型接线方法：在型接线中，主绕组的每个相位的一端相互连接，形成一个闭合的三角形。
副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。
这种接线方法常用于一些特殊的工业应用，例如大功率电机的启动。
- Z型接线方法：在Z型接线中，主绕组的每个相位的一端相互连接，形成一个闭合的三角形。
副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。
与型接线不同的是，Z型接线中副绕组的接线顺序与主绕组相反。
三相自耦变压器的工作原理
三相自耦变压器的工作原理三相自耦变压器是一种常见的电力传输设备，其主要特点是具有高效、稳定、节能等优点。
在电力系统中得到广泛应用，具有非常重要的地位。
下面我们从工作原理、结构等方面来详细介绍三相自耦变压器。
工作原理三相自耦变压器是一种通过电磁感应原理将交流电压进行转换的设备。
其工作原理主要可以分为两个部分，分别是整流作用和变换作用。
在整流作用中，三相自耦变压器输入端的三相交流电压会通过三组线圈分别进入变压器，通过磁场的作用，使得中间联结处的铁芯产生电动势，产生一个沿着同一方向的电流，可以将输入的三相交流电压中的负极性的信号合成为一个通向输出端的正极性信号，产生一个直流电。
这个过程可以理解为一个电压的整流过程。
在变换作用中，三相自耦变压器所产生的直流电信号会进入第二组线圈，以此通过变换的方式产生不同的输出电压。
因为通过自耦变压器，电压之间的变换是通过电磁感应原理实现的，所以比起常规变压器，自耦变压器的电流不会通过绝缘的两个线圈。
当我们需要改变自耦变压器的输出电压时，我们只需要改变其输出线圈所连接的接点位置即可。
综上所述，三相自耦变压器的工作原理可以用简单的电磁感应原理与电路的整流和变换过程予以描述。
下面我们来看一下三相自耦变压器的结构。
结构三相自耦变压器通常由铁芯和线圈组成。
其中，铁芯就是由两个铁心片组成的圆柱体，并且在铁心的中心有一个中间开口，以便在开口处连接上变压器线圈。
铁芯的材料通常为硅钢板，这种材料具有很高的导磁性和低的磁滞损耗，这使得变压器的效率更高。
至于线圈，则是通过铜制的电线缠绕在铁芯上方与下方的区域内。
在三相自耦变压器中，一端电线圈的中心有一个公共起点，而另一端的线圈分别通过铜制电线接入起点来构成一个完整的线圈。
这种接线方式是三相自耦变压器一种非常普及的连接方式，也称为Z形连接方式。
特点三相自耦变压器的特点主要有以下几个方面:1.较高的效率: 由于三相自耦变压器整流和变换的过程均通过简单的电磁感应原理实现，避免了常规变压器转换过程中的能量损耗，因此效率比较高。
三相干式变压器的工作原理及应用综述
三相干式变压器的工作原理及应用综述三相干式变压器是一种常见的电力变压器，它具有工作可靠、效率高、体积小等优点，被广泛应用于电力系统中。
本文将从三相干式变压器的工作原理和应用角度进行综述。
一、工作原理三相干式变压器是由三个相同的单相变压器组成，每个单相变压器分别接在三相电源上。
其工作原理可分为磁场耦合和电磁感应两个方面。
1. 磁场耦合：当三相电源依次接通时，每个相位上的电流经过变压器的主绕组，产生主磁场。
由于三相电流的相位差120度，所以三个主磁场之间也存在相位差120度。
这三个主磁场相互耦合，形成一个旋转磁场。
2. 电磁感应：三相干式变压器的主绕组中的旋转磁场会感应出次级绕组中的电动势。
根据电磁感应的原理，当次级绕组接有负载时，会产生电流流过次级绕组。
这样，在主绕组和次级绕组之间就建立了一个能传输电能的磁通路径。
二、应用领域三相干式变压器由于其独特的工作原理和优越的性能，在电力系统中有着广泛的应用。
1. 电力输配电系统：三相干式变压器被广泛用于输配电系统中，主要用于变换电压和调整电压。
通过变压器的升压和降压作用，可以将高压电能转化为适合输电的低压电能，或者将低压电能升压以适应远距离输电。
同时，通过调整变压器的变比，可以实现电压的精确控制，以满足不同电气设备的需求。
2. 工业领域：三相干式变压器在工业领域中也得到了广泛应用。
在工业生产中，往往需要对电能进行调整和分配，以满足不同设备的电压和功率需求。
三相干式变压器可以提供稳定的电压输出，并具有较高的效率，因此在工业生产线上经常被用于电力供应和设备保护。
3. 变电站：变电站是电力输配电系统的重要组成部分，三相干式变压器在变电站中发挥着关键的作用。
变电站通过将高压电能转换为适合输电的低压电能，实现了电力的传输和分配。
三相干式变压器在变电站中用于升压和降压，以及电能的分配和控制。
4. 冶金行业：在冶金行业中，三相干式变压器被广泛应用于电弧炉和感应炉等高功率设备的电源供应。
三相变压器的连接组
一、三相绕组的连接方法常见的连接方法有星形和三角形两种。
以高压绕组为例，星形连接是将三相绕组的末端连接在一起结为中性点，把三相绕组的首端分别引出，画接线图时，应将三相绕组竖直平行画出，相序是从左向右，电势的正方向是由末端指向首端，电压方向则相反。
画相量图时，应将B相电势竖直画出，其它两相分别与其相差120°按顺时针排列，三相电势方向由末端指向首端，线电势也是由末端指向首端。
三角形连接是将三相绕组的首、末端顺次连接成闭合回路，把三个接点顺次引出，三角形连接又有顺接、倒接两种接法。
画接线图时，三相绕组应竖直平行排列，相序是由左向右，顺接是上一相绕组的首端与下一相绕组的末端顺次连接。
倒接是将上一相绕组的末端与下一相绕组的首端顺次连接。
画相量图时，仍将B相竖直向上画出，三相接点顺次按顺时针排列，构成一个闭合的等边三角形，顺接时三角形指向右侧，倒接时三角形指向左侧，每相电势与电压方向与星形接线相同。
也就是说，相量图是按三相绕组的连接情况画出的，是一种位形图。
其等电位点在图上重合为一点，任意两点之间的有向线段就表示两面三刀点间电势的相量，方向均由末端指向首端。
连接三相绕组时，必须严格按绕组端头标志和接线图进行，不得将一相绕组的首、末端互换，否则会造成三相电压不对称，三相电流不平衡，甚至损坏变压器。
二、单相绕组的极性三相变压器的任一相的原、副绕组被同一主磁通所交链，在同一瞬间，当原绕组的某一端头为正时，副绕组必然有一个电位为正的对应端头，这两个相对应的端头就称为同极性端或同名端，通常以圆点标注。
变压器原、副绕组之间的极性关系取决于绕组的绕向和线端的标志。
当变压器原、副绕组的绕向相同，位置相对应的线端标志相同（即同为首端或同为末端），在电源接通的时候，根据椤次定律，可以确定标志相同的端应同为高电位或同为低电位，其电势的相量是同相的。
如果仅将原绕组的标志颠倒，则原、副绕组标志相同的线端就为反极性，其电势的相向即为反相。
变压器原理及接线组别
※我国标准规定生产： Yd11、 YNd11
例1：将变压器接成联接组标号Dy1，并画电动势相量图
A BC
●
●
●
●
●
●
XYZ
初级△接AX－CZ－BY联结 初级△接AX－BY－CZ联结
高压绕组接法大写，低压绕组接法小写，字母 N、n是星形接法的中点引出标志。
（二）联结组 1、高低压绕组中电势的相位 变压器的同一相高、低压绕组都是绕在同一铁芯柱上，
并被同一主磁通链绕，当主磁通交变时，在高、低压 绕组中感应的电势之间存在一定的极性关系。
同名端决于绕组的绕制方向
2、同名端
在任一瞬间，高压绕组的某一端的电位为正时，低压 绕组也有一端的电位为正，这两个绕组间同极性的一 端称为同名端，记作“˙”。
3-8 三相变压器磁路、联结组、电动势波形
一、三相变压器磁路系统
1、组式磁路变压器 特点：三相磁路彼此无关联，各相的励磁电流在 数值上完全相等
A
A
B
B C
C
X
Y
Z
组式应用
三相组式变压器优点是：对特大容量的变压器制造容 易，备用量小。但其铁芯用料多，占地面积大，只适 用于超高压、特大容量的场合。
2、心式磁路变压器
1、 Yy0
A
B
C
aA
c
b
ÉAB Éab
x、y、z
C
B
X、Y、Z
2、 Yy6
180º
3、 Yy4
注意abc 顺序错 过一个 铁心柱
三相芯式变压器绕组的连接方法
三相芯式变压器绕组的连接方法
三相芯式变压器绕组的连接方法：
一、星形接法：
1、原理：三个线圈要和三个相接线相应连接，三个相接线两两连接，形成三角形，统称为“星形”。
2、优点：起始端所有线圈都相连，单个负载均衡，无空载损耗，只有终端有空载损耗，励磁较好，短路损耗减少，容易计算绝缘厚度。
3、缺点：组合原理使电压系数低，额定短路电流大，便于引起短路保护装置的触发，标定的电流比较难。
二、三接点接法：
1、原理：三个线圈分别和三个相接线相连，三个接点依次adjacent，互不相连，即每个接点仅与两个正线相连。
2、优点：由于励磁电流对称，励磁效果好，绝缘厚度较厚，短路损耗小，额定短路电流较小，无需组合，容易标定电流。
3、缺点：供电时，要求负载均衡，否则损耗难以控制，因此通常在使用时需要看负载的特性。
三、Δ/Y接法：
1、原理：三个线圈的起点，形成三角形，用星形接法来连接，而物理上绕组的末端，则形成一个Y形，即Δ/Y接法，是将星形接法和三接点接法结合在一起。
2、优点：既可以较好的补偿负载不均衡，通过削弱额定电流，减少空载损耗和空载功率，又可以较好的实现励磁电压、电流的配平，而且短路损耗也较小。
3、缺点：标定额定励磁电流，需保证最大线圈电流、最小线圈电流的绝缘额定值，绝缘厚度的计算比较复杂。
三相变压器原理
三相变压器原理
三相变压器是一种用来改变交流电压的电气设备，它由三个独立的线圈组成，每个线圈分别与三相交流电源相连。
三相变压器的原理是基于电磁感应定律和能量守恒定律，通过变换线圈的匝数来改变电压。
在三相变压器中，有一个主要的线圈，称为原边线圈，它与输入的三相电源相连。
另外还有一个次要的线圈，称为副边线圈，它与输出负载相连。
当输入的三相电流通过原边线圈时，会在副边线圈中产生感应电流，从而改变输出电压。
三相变压器的工作原理可以通过法拉第电磁感应定律来解释。
当原边线圈中的电流变化时，会在副边线圈中产生感应电动势，从而导致副边线圈中的电流发生变化。
通过控制原边线圈和副边线圈的匝数比例，可以实现输入电压到输出电压的变换。
除了电磁感应定律，能量守恒定律也是三相变压器原理的重要基础。
根据能量守恒定律，输入电能等于输出电能，因此在变压器中，输入电压和输出电压之间的关系是通过匝数比例来实现的。
总的来说，三相变压器原理是基于电磁感应定律和能量守恒定律，通过变换线圈的匝数比例来改变输入电压到输出电压的转换。
它在电力系统中起着至关重要的作用，为各种电气设备提供了合适的电压和电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相变压器
三相变压器原理
三相变压器是3个相同的容量单相变压器的组合.它有三个铁芯柱,每个铁芯柱都绕着同一相的2个线圈,一个是高压线圈,另一个是低压线圈.
三相变压器是电力工业常用的变压器.
变压器接法与联结组
用于国内变压器的高压绕组一般联成Y接法，中压绕组与低压绕组的接法要视系统情况而决定。
所谓系统情况就是指高压输电系统的电压相量与中压或低压输电系统的电压相量间关系。
如低压系配电系统，则可根据标准规定决定。
1).国内的500、330、220与110kV的输电系统的电压相量都是同相位的，所以，对下列电压比的三相三绕组或三相自耦变压器，高压与中压绕组都要用星形接法。
当三相三铁心柱铁心结构时，低压绕组也可采用星形接法或角形接法，它决定于低压输电系统的电压相量是与中压及高压输电系统电压相量为同相位或滞后30°电气角。
500/220/LVkV─YN，yn0，yn0或YN，yn0，d11
220/110/LVkV─YN，yn0，yn0或YN，yn0，d11
330/220/LVkV─YN，yn0，yn0或YN，yn0，d11
330/110/LVkV─YN，yn0，yn0或YN，yn0，d11
2).国内60与35kV的输电系统电压有二种不同相位角。
如220/60kV变压器采用YNd11接法，与220/69/10kV变压器用YN，yn0，d11接法，这二个60kV输电系统相差30°电气角。
当220/110/35kV变压器采用YN，yn0，d11接法，110/35/10kV变压器采用YN，
yn0，d11接法，以上两个35kV输电系统电压相量也差30°电气角。
所以，决定60与35kV级绕组的接法时要慎重，接法必须符合输电系统电压相量的要求。
根据电压相量的相对关系决定60与35kV级绕组的接法。
否则，即使容量对，电压比也对，变压器也无法使用，接法不对，变压器无法与输电系统并网。
3).国内10、6、3与0.4kV输电与配电系统相量也有两种相位。
在上海地区，有一种10kV与110kV输电系统电压相量差60°电气角，此时可采用110/35/10kV电压比与YN，yn0，y10接法的三相三绕组电力变压器，但限用三相三铁心柱式铁心。
4).但要注意：单相变压器在联成三相组接法时，不能采用YNy0接法的三相组。
三相壳式变压器也不能采用YNy0接法。
三相五柱式铁心变压器必须采用YN，yn0，yn0接法时，在变压器内要有接成角形接法的第四绕组，它的出头不引出(结构上要做电气试验时引出的出头不在此例)。
5).不同联结组的变压器并联运行时，一般的规定是联结组别标号必须相同。
6).配电变压器用于多雷地区时，可采用Yzn11接法，当采用z接法时，阻抗电压算法与Yyn0接法不同，同时z接法绕组的耗铜量要多些。
Yzn11接法配电变压器的防雷性能较好。
7).三相变压器采用四个卷铁心框时也不能采用YNy0接法。
8).以上都是用于国内变压器的接法，如出口时应按要求供应合适的接法与联结组标号。
9).一般在高压绕组内都有分接头与分接开关相联。
因此，选择分接开关时(包括有载调压分接开关与无励磁调压分接开关)，必须注意变压器接法与分接开关接法相配合(包括接法、试验电压、额定电流、每级电压、调压范围等)。
对YN接法的有载调压变压器所用有载调压分接开关而言，还要注意中点必须能引出。
三相变压器的磁路
一、各相磁路彼此独立。
就是用三个单相变压器构成三相变压器组。
二、各相磁路彼此相关（三相铁芯式变压器）
三相变压器的连接组
一、三相变压器绕组的接法
基本接法：
星形（Y）：三相末端相连
三角形（D）：相邻相首末端相连
组合接法：
Yy或YNy或Yyn：高压侧和低压侧都是星形接法，某一侧的中性点可接地。
Yd或YNd；高压侧星形接法，低压侧三角形接法，高压侧的中性点可接地。
Dy或Dyn：高压侧三角形接法，低压侧星形接法，低压侧的中性点可接地。
Dd：高压侧和低压侧都是三角形接法。
注意：只有星形接法才有中性点。
二、连接组别及标准连接组
连接组：表示一、二次绕组电动势相位关系的一种方法。
同极性端：某一时刻高低压绕组上极性相同的对应端点称为同极性端。
注意：同极性端是客观存在的，它与高低压绕组的相对绕向有关。
首末端：绕组的两个端点，人为地指定其中一个是首端，则另一个就是末端。
时钟表示法：高压电动势看作时钟的长针，低压电动势看作时钟的短针，把代表高压电动势的长针固定指向12点，代表低压电动势的短针所指的时数作为绕组的组号。
1、单相变压器的连接组别
Ii0：同极性端同时标为首端。
Ii6：同极性端一个标为首端，一个标为末端。
2、三相变压器的连接组别
三相变压器的连接组别用一、二次绕组的线电势相位差来表示。
三相变压器的连接组别种类繁多，为统一制造，我国国标规定只生产五种标准连接组：Yyn0、Yd11、YNd11、YNy0和Yy0，其中前三种最为常用。
三相变压器三相变压器绕组连接法及其磁路系统对电动势波形的影响
绕组连接法及其磁路系统对电动势波形的影响由于磁路饱和，磁化电流为尖顶波，可以分解为基波和奇数次谐波，其中三次谐波分量最大，对变压器的影响也最大。
三次谐波电流分量分别为：
⎪⎩⎪⎨⎧=°−==°−==t I t I i t
I t I i t I i m m C
m m B m A ωωωωωµµµµµµµµ3sin )240(3sin 3sin )120(3sin 3sin 33333333特点：各相电流的三次谐波分量是同相位的！
由于三次谐波电流在时间上是同相位的，它们能否流通取决于三相绕组的连接方法。
一次侧YN 连接：三次谐波电流可以通过N 线流通，不论二次侧如何连接，各相磁化电流均为尖顶波，铁芯中的磁通为正弦波，二次侧各相电动势也为正弦波。
一次侧Y 连接：三次谐波电流不能流通，铁芯中的磁通波形和二次侧各相电动势波形与变压器的构造及二次侧的连接有关。
一、Yy 连接的三相变压器组
磁化电流：正弦波，因为三次谐波电流分量不能流通。
铁芯磁通：平顶波（因为磁路饱和），可以分解为基波和奇次谐波，其中三次谐波的影响较大。
相电势：尖顶波，由基波电势和三次谐波电势合成。
思考：铁芯磁通波形和相电势波形都是主要由基波和三次谐波合成的，为什么铁芯磁通波形是平顶波，而相电势波形是尖顶波？
注意：由于三相变压器组的各相有独立的磁路，三相谐波磁通能够通过铁芯流通，磁阻较小，磁通较大，而且其频率是基波的三倍，其感应的三次电势分量振幅可达基波的50% ~60%，不但使相电势波形严重畸变，而且使相电势辐值超过允许值。
所以，三相变压器组不能接成Yy运行。
二、三相铁芯式变压器Yy连接
和Yy连接的三相变压器组一样，三次谐波电流分量不能流通，磁通含有三次谐波分量。
只是磁通的三次谐波分量不能通过铁芯流通，只能通过变压器油、油箱壁合铁轭等形成回路，其磁路磁阻较大，磁通量很小。
其所感应的谐波电势也很小，相电势接近于正弦波。
所以，三相铁芯式变压器可以接成Yy形式。
注意：由于三次谐波磁通经过油箱壁等钢件时，会在其中感应电动势，产生涡流，引起油箱壁局部过热，降低变压器的效率。
国标规定，Yy连接的三相铁芯式变压器，其容量不能超过1800kVA。
三、Yd连接的三相变压器
二次侧的三次谐波电动势形成环流，该环流产生磁通与原有的三次谐波磁通相抵消，铁芯磁通波形接近于正弦波，相电势也接近于正弦波。
也可以理解为产生正弦磁通所需要的尖顶波由一次侧和二次侧共同提供，一次侧提供基波分量，二次侧提供三次谐波分量。
由于Yd连接的三相变压器，其相电势波形为正弦波，所以大容量的变压器可以接成Yd
连接。
四、附加三角形连接绕组的Yy变压器
大容量的变压器如需要接成Yy形式，必须在铁芯柱上另外安装一套三角形连接的绕组，该绕组可以为变压器提供励磁所需的三次谐波电流分量。
根据需要，还可以把该绕组的端点引出，成为三绕组变压器。
