35kv300mm2电缆交流耐压试验的变频串联谐振试验技术方案

合集下载

串联谐振耐压作业指导书

串联谐振耐压作业指导书

一、变频串联谐振耐压试验作业指导书(一)适用范围本作业指导书适用于10kV、35kV、110kV电缆,发电机以及220kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验工作。

(二)引用的标准和规程DL/T596-1996《电力设备预防性试验规程》GB50150-2006《电气装置安装工程电气设备交接试验设备标准》DL408-91《电业安全工作规程》(发电厂和变电所电气部分)(三)试验设备、仪器及有关专用工具1.试验所需仪器及设备材料:表1:设备清单(四)安全工作的一般要求1.为保证人身和设备安全,在进行绝缘电阻或直流试验后应对试品充分放电。

2.在进行高压试验时,应有专人在试验场地周围监护,严禁非试验人员进入试验场地。

(1)进入试验现场,试验人员必须戴安全帽,穿绝缘鞋。

(2)现场试验工作必须执行工作票制度,工作许可制度,工作监护制度,工作间断、转移和终结制度。

(3)在现场进行试验工作时,试验人员应注意保持与带电体的安全距离应不小于安全规程中规定的距离。

(4)试验现场应装设遮栏或围栏,悬挂“止步,高压危险!”的标示牌,严禁非试验人员进入试验场地。

(5)试验器具的金属外壳应可靠接地,试验仪器与设备的接线应牢固可靠。

(6)工作中如需使用梯子等登高工具时,应做好防止高空坠落的安全措施。

(7)试验装置的电源开关,应使用具有明显断开点的双极刀闸,并有可靠的过载保护装置。

(8)开始试验前,负责人应对全体试验人员详细说明在试验区应注意的安全注意事项。

(9)试验过程应有人监护并呼唱,试验人员在试验过程中注意力应高度集中,防止异常情况的发生。

当出现异常情况时,应立即停止试验,查明原因后,方可继续试验。

(10)变更接线或试验结束时,应首先将调压器回零,然后断开电源。

(11)为保证人身和设备安全,在进行绝缘电阻和直流试验后应对试品充分放电。

(12)试验结束后,试验人员应拆除试验临时接地线,并对被试设备进行检查和清理现场。

变频串联谐振交流耐压现场试验施工工法(2)

变频串联谐振交流耐压现场试验施工工法(2)

变频串联谐振交流耐压现场试验施工工法变频串联谐振交流耐压现场试验施工工法一、前言变频串联谐振交流耐压现场试验是电力行业中常用的一种电气试验方法,用于检测电力设备的绝缘性能和耐压能力。

本文将介绍一种关于变频串联谐振交流耐压现场试验的施工工法,包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点1. 变频串联谐振交流耐压现场试验工法具有高效、准确、可靠的特点,能够满足电力设备的耐压试验要求。

2. 该工法适用于各种电力设备的耐压试验,包括变电站设备、输变电线路设备、发电设备等。

3. 工法采用变频器进行电源频率调整,能够满足不同电压等级设备的试验要求。

三、适应范围该工法适用于各种电力设备的耐压试验,包括变电站设备、输变电线路设备、发电设备等。

四、工艺原理变频串联谐振交流耐压现场试验工法的工艺原理是通过将变频器与电源进行串联,将电源的频率调整到与试验设备的谐振频率相等,从而实现形成谐振的目的。

谐振状态下,试验设备受到的电压波形和频率与正常运行状态下相同,能够更准确地检测设备的绝缘性能和耐压能力。

五、施工工艺1. 施工准备:确认试验设备和试验条件,检查变频器和电源的工作状态和连接情况,确保各项设备和工具的正常运行。

2. 设备调试:根据试验设备的要求,调整变频器的频率,使其与设备的谐振频率相等。

3. 设备连接:将变频器与电源进行串联连接,确保电路连接正确稳定。

4. 试验开始:根据试验设备的要求,逐步增加电压,观察设备的运行状况和电压波形,记录试验数据。

5. 试验结束:根据试验设备的要求,逐步降低电压,确保试验设备安全停止运行,断开电路连接。

六、劳动组织根据施工工艺的要求,确定施工队伍和负责人员,明确各个工作岗位的职责和分工,确保施工过程的顺利进行。

七、机具设备施工过程中需要使用变频器、电源、电缆、测量仪器等设备,具体型号和参数根据试验设备的要求选择,保证施工的可靠性和准确性。

35kV高压开关柜及母线的交流耐压试验的技术方案

35kV高压开关柜及母线的交流耐压试验的技术方案

BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV,500mm²及以下,长度500m以下的电缆交流耐压试验,电容量≤0.116μF,试验频率为30—300Hz,试验电压52kV。

2、35kV/40MV A变压器的交流耐压试验,电容量≤0。

015F,试验频率为45-65Hz,试验电压68kV。

3、35kV高压开关柜及母线的交流耐压试验,试验频率为30-300Hz,试验电压不超过100kV。

工作环境1.环境温度:-150C–450C;2.相对湿度:≤90%RH;3.海拔高度:≤2500米;二、装置主要技术参数及功能1.额定容量:108kV A;2.输入电源:单相380V电压,频率为50Hz;3.额定电压:108kV;27kV;4.额定电流:1A;4A;5.工作频率:30-300Hz;6.波形畸变率:输出电压波形畸变率≤1%;7.工作时间:额定负载下允许连续60min;8.温升:额定负载下连续运行60min后温升≤65K;9.品质因素:装置自身Q≥30(f=45Hz);10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);11.测量精度:系统有效值1.5级;三、设备遵循标准GB10229—88 《电抗器》GB1094《电力变压器》GB50150—2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094。

1—GB1094.6—96 《外壳防护等级》GB2900《电工名词术语》GB/T16927。

1~2-1997《高电压试验技术》四、装置容量确定:35kV,500mm²及以下,长度500m以下的电缆交流耐压试验,电容量≤0.116μF,试验频率为30—300Hz,试验电压52kV。

频率取50Hz试验电流 I=2πfCU=2π×50×0。

116×10—6×52×103=1。

电缆串联谐振交流耐压测试方法

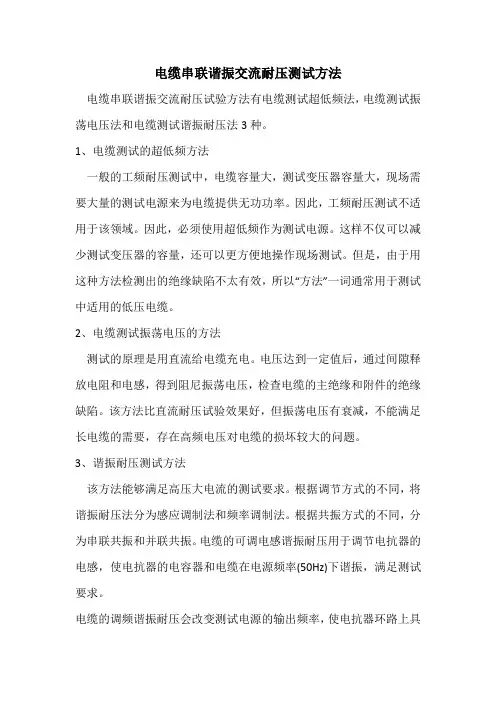

电缆串联谐振交流耐压测试方法

电缆串联谐振交流耐压测试方法电缆串联谐振交流耐压试验方法有电缆测试超低频法,电缆测试振荡电压法和电缆测试谐振耐压法3种。

1、电缆测试的超低频方法一般的工频耐压测试中,电缆容量大,测试变压器容量大,现场需要大量的测试电源来为电缆提供无功功率。

因此,工频耐压测试不适用于该领域。

因此,必须使用超低频作为测试电源。

这样不仅可以减少测试变压器的容量,还可以更方便地操作现场测试。

但是,由于用这种方法检测出的绝缘缺陷不太有效,所以“方法”一词通常用于测试中适用的低压电缆。

2、电缆测试振荡电压的方法测试的原理是用直流给电缆充电。

电压达到一定值后,通过间隙释放电阻和电感,得到阻尼振荡电压,检查电缆的主绝缘和附件的绝缘缺陷。

该方法比直流耐压试验效果好,但振荡电压有衰减,不能满足长电缆的需要,存在高频电压对电缆的损坏较大的问题。

3、谐振耐压测试方法该方法能够满足高压大电流的测试要求。

根据调节方式的不同,将谐振耐压法分为感应调制法和频率调制法。

根据共振方式的不同,分为串联共振和并联共振。

电缆的可调电感谐振耐压用于调节电抗器的电感,使电抗器的电容器和电缆在电源频率(50Hz)下谐振,满足测试要求。

电缆的调频谐振耐压会改变测试电源的输出频率,使电抗器环路上具有固定的电感,然后被测产品出现谐振,以满足测试要求。

电缆串联谐振法是在测试变压器的电流满足测试要求,但电压没有达到测试电压时,将电抗器和测试产品串联进行测试。

当电路处于谐振状态时,测试产品之所以能够产生q倍谐振法,是因为在测试变压器的电压满足测试要求,但电流不满足要求时,电抗器与测试产品并联,使环路参数满足测试的谐振要求。

电抗器的感应电流补偿测试产品的电容器电流。

电缆串联谐振做电缆交流耐压试验方法

电缆串联谐振做电缆交流耐压试验方法

电缆串联谐振做电缆交流耐压试验方法电缆串联谐振做电缆交流耐压试验有:电缆试验超低频法、电缆试验振荡电压法、电缆试验谐振耐压法三大方法。

1、首先是电缆试验超低频法。

由于常用的工频耐压试验中,电缆容量大,试验变压器容量大、且需要现场提供相当大的试验电源,来给电缆提供无功功率,因此,工频耐压试验并不适用于现场。

所以就需要采用超低频作为试验电源,不仅可以让试验变压器的容量降低,而且在现场试验操作起来更简单,但由于此方法检测出的绝缘缺陷效果不太好,所以词方法一般在中低压电缆试验中应用。

2、然后是电缆试验振荡电压法。

试验原理是对电缆进行直流充电,电压达到一定值后,通过间隙对电阻电感放电,就得到一个阻尼振荡电压,以此检查电缆主绝缘和附件的绝缘缺陷。

这一方法要比直流耐压试验更有效,不过震荡电压存在衰减,不能满足长电缆的需要,且高频率电压对电缆有非常大伤害,这是这一方法存在的问题。

3、后是谐振耐压试验方法。

此方法可以满足高电压、大电流的试验要求。

谐振耐压法按调节方式分为调感式和调频式;按谐振方式分为串联谐振和并联谐振。

电缆调感式谐振耐压是经过调解回路电抗器的电感量,让电抗器和电缆的电容在工频(50Hz)下产生谐振,来达到试验要求。

电缆调频式谐振耐压是改变试验电源的输出频率,使回路中固定电感量的电抗器与试品产生谐振来达到试验要求。

电缆串联谐振法是当试验变压器的电流满足试验要求而电压达不到试验电压时,采用电抗器与试品串联的方式进行试验,当回路处于谐振状态时,试品上可以产生Q倍(Q为回路品质因数)的变压器输出电压,电源供给的能量仅仅是回路中消耗的有功功率。

电缆并联谐振法是当试验变压器的电压满足试验要求而电流达不到要求时,采用电抗器与试品并联的方式使回路参数满足谐振要求进行试验,此时电抗器的感性电流补偿试品的容性电流。

变频式串联谐振试验装置技术方案(BPXZ-HT-420kVA-280kV-35kV)

变频式串联谐振试验装置技术方案(BPXZ-HT-420kVA-280kV-35kV)

BPXZ-HT-420kV A/280kV/35kV 变频式串联谐振试验装置技术方案技术方案BPXZ-HT-420kV A/280kV/35kV变频式串联谐振试验装置技术方案一、被试品对象及试验要求1、110kV/240mm2电缆600m,电容量≤0.08μF,试验频率为30-300Hz,试验电压128kV。

2、35kV/240mm2电缆3000m,电容量≤0.54μF,试验频率为30-300Hz,试验电压52kV。

3、10kV/240mm2电缆6000m,电容量≤2.04μF,试验频率为30-300Hz,试验电压22kV。

4、110kV/100MV A电力变压器的交流耐压,电容量≤0.02μF,试验频率为45-65Hz,试验电压160kV。

5、110kV变电站系统设备的交流耐压,试验频率为30-300Hz,最高试验电压265kV。

二、工作环境1.环境温度:-150C–45 0C;2.相对湿度:≤90%RH;3.海拔高度: ≤2500米;三、装置主要技术参数及功能1.额定容量:420kV A;2.输入电源:单相380V电压,频率为50Hz;3.额定电压:35kV;70kV;140kV;280kV4.额定电流:12A;6A;3A;1.5A5.工作频率:30-300Hz;6.波形畸变率:输出电压波形畸变率≤1%;7.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;8.温升:额定负载下连续运行60min后温升≤65K;9.品质因素:装置自身Q≥30(f=45Hz);10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);11.测量精度:系统有效值1.5级;四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定35kV/240mm2电缆3000m,电容量≤0.54μF,试验频率为30-300Hz,试验电压52kV。

调频式串联谐振耐压装置技术方案(BPXZ-HT-378kVA-270kV-27kV)

调频式串联谐振耐压装置技术方案(BPXZ-HT-378kVA-270kV-27kV)

BPXZ-HT-378kV A/270kV/27kV 调频式串联谐振耐压装置技术方案技术方案BPXZ-HT-378kV A/270kV/27kV调频式串联谐振试验装置技术方案一、被试品对象及试验要求1、满足110kV主变(63000kV A及以下)、GIS、开关等容性试品的交流耐压试验。

试验电压:≤265kV2、满足500m长110kV(400mm2)交联电缆的交流耐压试验。

试验电压:U=2Uo=128kV;试验频率:30~300Hz;加压时间:60min/相3、满足2.5km长35kV(300mm2)交联电缆的交流耐压试验。

试验电压:U=52kV;试验频率:30~300Hz;加压时间:60min/相4、满足7km长10kV(300mm2)交联电缆的交流耐压试验。

试验电压:U=22kV;试验频率:30~300Hz;加压时间:60min/相二、工作环境1.环境温度:-150C–45 0C;2.相对湿度:≤90%RH;3.海拔高度: ≤2500米;三、装置主要技术参数及功能1.额定容量:378kV A;2.输入电源:单相380V电压,频率为50Hz;3.额定电压:27kV;54kV;270kV4.额定电流:14A;7A;1.4A5.工作频率:30-300Hz;6.波形畸变率:输出电压波形畸变率≤1%;7.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;8.温升:额定负载下连续运行60min后温升≤65K;9.品质因素:装置自身Q≥30(f=45Hz);10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);11.测量精度:系统有效值1.5级;12.四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-91-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》六、装置容量确定满足7km长10kV(300mm2)交联电缆的交流耐压试验,试验电压:U=22kV;试验频率:30~300Hz;加压时间:60min/相试验电流 I=2πfCU试 =2π×35×2.59×10-6×22×103=12.5A对应电抗器电感量 L=1/ω2C=8H设计十节电抗器,使用电抗器十节并联,则单节电抗器为37.8kVA/27kV/1.4A/80H。

变频串联谐振的交流耐压试验

变频串联谐振的交流耐压试验

变频串联谐振的交流耐压试验变频串联谐振的交流耐压试验电网改造过程中,高压电气设备广泛使用,交流耐压试验是鉴定电气设备绝缘强度最直接的方法,也是判断电气设备能否投运以避免发生绝缘事故最有效最主要的手段。

摘要:文章对串联变频谐振交流耐压试验的工作原理及试验方法介绍,通过对渭南地区64/110kV电缆的现场试验和数据分析,并提出现场试验操作的注意事项。

关键词:电力电缆,变频串联谐振,交流耐压试验,调谐1变频串联谐振1.1工作原理变频串联谐振原理是应用LC串联谐振产生交流高压电源来进行工作。

变频串联谐振全套设备主要由变频电源、励磁变压器、谐振电抗器、高压分压器和补偿电容器五部分组成。

1.2装置配置的计算方法实际使用时,装置配置主要取决于以下几个方面:①电缆的最高试验电压Us。

②电缆的最大和最小等效电容量Cx。

③电缆的试验频率f。

工频交流范围:45~65Hz。

④耐压时间T。

1.3电力电缆交流耐压试验方法电力电缆现场试验时,被试电缆的其中一相接交流高压电源,其它两相接地,电缆另一端三相开路,不能三相并联对地同时进行交流耐压试验。

2现场试验2.1现场使用方法及具体试验情况现场使用按以下步骤进行:①估算被试电力电缆的等效电容量Cx。

②根据已配电抗器的情况,选择串并联应用。

根据公式I≤2πfCUs以及f==50Hz计算可能的回路电流和频率范围,并注意电抗器的实际耐压情况。

③连接线路时,电抗器串并联使用时应注意同名端引线及耐压等。

④确保线路连接好,接通变频电源的电源开关。

⑤试验完毕后,降压关机,并给电缆放电。

下面举个具体现场例子,供大家参考。

线路名称:丰塬变110kV丰陕Ⅰ线路。

电缆型号:YJLW0364/1101×400;电缆长度:120m可知:此电缆的等效电容量=0.017uF,试验电压=128kV,试验频率为30Hz≤f≤80Hz,串联谐振回路的品质因数≥30。

串联谐振耐压试验方案

串联谐振耐压试验方案

串联谐振耐压试验方案1. 引言嘿,朋友们!今天咱们聊聊串联谐振耐压试验。

这听起来是不是有点高深?别担心,咱们用通俗易懂的语言来剖析它,让你明白其中的奥妙。

说白了,这个试验就像是给电气设备做个“体检”,看看它们能不能顶得住电压的考验,毕竟谁也不想碰上“电力失控”的那一幕,对吧?在日常生活中,我们用电的频率可谓是如影随形,手机、电脑、冰箱……这些家伙都离不开电。

为了确保这些设备在高压下也能安安稳稳地工作,串联谐振耐压试验就应运而生了。

好比我们去医院做个全身检查,确保没有潜在的“病根”在作祟。

2. 试验目的2.1 保障设备安全首先,这个试验最重要的目的是保障设备的安全。

想象一下,如果设备在高压环境下出现问题,那可就得不偿失了。

试验可以帮助我们发现设备中潜在的缺陷,就像是医生发现了病人身体里的“小毛病”,早发现早治疗,避免日后大问题。

2.2 提高可靠性其次,通过这些试验,我们还能提高设备的可靠性。

咱们都希望用电的时候不出现闪断,安全第一嘛。

试验能让我们确保这些设备在各种情况下都能“坚如磐石”,避免在关键时刻掉链子。

3. 试验流程3.1 准备阶段在开始之前,我们得做好充分的准备。

首先,要检查试验设备,包括高压电源、测试仪器等等。

就像备战一样,设备是否状态良好直接影响到试验结果。

这时候,千万别马虎,要把每一个细节都考虑到位。

接着,要明确试验的目标。

你要清楚自己希望通过这次试验检测什么,是想查找绝缘层的情况,还是想确认设备的额定电压?有了明确的目标,试验才能事半功倍。

3.2 进行试验准备好一切后,试验就可以开始了。

首先,得给被测设备施加逐步上升的高压,确保设备能够耐受逐步增加的电压。

这一过程就像是在给设备“加压”,要缓慢而稳妥,绝不能心急火燎。

随着电压的逐步上升,大家可要仔细观察设备的状态。

任何异常现象,比如冒烟、噼啪声、灯闪烁等等,都得及时记录下来。

就像我们在生活中,发现家里电器有异常,第一反应就是要及时检查,别让问题变得更大。

变频式串联谐振试验装置技术方案_BPXZ-HT-420kVA-280kV-35kV_

变频式串联谐振试验装置技术方案_BPXZ-HT-420kVA-280kV-35kV_
BPXZ-HT-420kVA/280kV/35kV 变频式串联谐振试验装置技术方案
技 术 方 案
-1–
BPXZ-HT-420kVA/280kV/35kV 变频式串联谐振试验装置技术方案
一、 被试品对象及试验要求
1、110kV/240mm2 电缆 600m,电容量≤0.08μF,试验频率为 30-300Hz,试验电压 128kV。
d) 分 压 比:1000:1
e) 测量精度:有效值 1.5 级;
f) 重 量:约 20kg
八、供货清单一览表
(一)配置设备一览表
序号 1 2 3 4 5 6 7
设备名称 激励变压器 变频电源 高压电抗器 电容分压器 隔离调压器 试验连接线 绝缘底座
型号及规格
单位
JLB-10kVA/20kV/5kV/3kV/1kV/0.4kV
情况进行操作
6) 全压输出保护:在调压过程中,严格保证变频电源不会全电压输出
7) 软件经过严格模拟运行检验,运行安全、稳定、可靠
8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;
9) 液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流
10) 保护功能:具有断电、过流、过压及闪络保护功能;

1

1

1
备注
-6–
9. 品质因素:装置自身 Q≥30(f=45Hz);
10. 保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
11. 测量精度:系统有效值 1.5 级;
四、 设备遵循标准
GB10229-88
《电抗器》
GB1094
《电力变压器》
GB50150-2006

35kV-300平方毫米交联电缆3km串联谐振试验装置技术协议

35kV-300平方毫米交联电缆3km串联谐振试验装置技术协议

BPXZ-HT -405kV A/54kV调频式串联谐振试验装置一、被试品对象及试验要求1.10kV,300平方毫米交联电缆8km,试验频率30~300HZ,电容量≤2.96μF,试验电压22kV。

2.35kV,300平方毫米交联电缆3km,试验频率30~300HZ,电容量≤0.57μF,试验电压52kV。

二、工作环境1.环境温度:-150C–45 0C;2.相对湿度:≤90%RH;3.海拔高度: ≤2500米;三、装置主要技术参数及功能1.额定容量:405kV A;2.输入电源:单相380V电压,频率为50Hz;3.额定电压:54kV;27kV4.额定电流:7.5;15A;5.工作频率:30-300Hz;6.波形畸变率:输出电压波形畸变率≤1%;7.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;8.温升:额定负载下连续运行60min后温升≤65K;9.品质因素:装置自身Q≥30(f=45Hz);10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);11.测量精度:系统有效值1.5级;四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》35kV,300平方毫米交联电缆3km,试验频率30~300HZ,电容量≤0.57μF,试验电压52kV。

试验电流 I=2πfCU=2π×35×0.57×10-6×52×103=6.5A试对应电抗器电感量 L=1/ω2C=36H设计六台电抗器,单台电抗器为67.5kVA/27kV/54H验证:10kV,300平方毫米交联电缆8km,试验频率30~300HZ,电容量≤2.96μF,试验电压22kV。

HCXZB变频串联谐振试验装置技术要求

HCXZB变频串联谐振试验装置技术要求

变频串联谐振试验装置技术要求
一、装置应能适用的范围和试验能力:
1.35KV及以下变压器工频耐压试验,被试品电容量0~0.02μF,试验电压
72KV,试验频率45~65Hz;
2.10KV/300mm2/3KM交联聚乙烯电缆交流耐压试验,被试品电容量0~1.6
μF,试验电压17.4KV,试验频率30~300Hz;
3.35KV/300mm2/1KM交联聚乙烯电缆交流耐压试验,被试品电容量0~0.2
μF,试验电压52KV,试验频率30~300Hz。

二、装置应达到的主要技术参数
1.工作电源:AC220V±15%(单相),工频50Hz/60Hz
2.输出电压调节范围:0~80Kv
3.输出频率:30~300Hz
4.频率分辨率:0.01Hz,频率稳定度:优于0.01%
5.频率调节:0.1Hz~1.0Hz
6.输出波形:正弦波,波形畸变率≯1.0%
7.测量精度:1.0
8.试验电压稳定度:1.0%
9.绝缘水平:1.2倍额定电压下耐压1min
三、正常使用的环境条件
工作环境温度:-15℃~+45℃
海拔高度:≯1000m
环境相对湿度:≯90%。

交联电缆变频串联谐振耐压试验方法探讨

交联电缆变频串联谐振耐压试验方法探讨

交联电缆变频串联谐振耐压试验方法探讨交联电缆变频串联谐振耐压试验方法是一种用于测试电缆的电气性能的方法。

在实际应用中,电缆通常需要承受不同的频率下的电压,因此,对电缆的耐压性能进行测试是非常重要的。

本文将从测试原理、测试设备和测试过程三个方面对交联电缆变频串联谐振耐压试验方法进行探讨。

一、测试原理交联电缆变频串联谐振耐压试验方法是通过将电缆连接到测试电压源,施加特定频率的交流电压,通过测量电缆两端的电流和电压之间的相位差来判断电缆的耐压性能。

当测试频率接近电缆串联谐振点时,电缆两端的电压和电流之间的相位差将趋近于90度。

通过测量相位差,可以判断电缆是否具有良好的绝缘性能。

二、测试设备进行交联电缆变频串联谐振耐压试验需要使用特定的测试设备,包括变频电源、电流互感器、电压互感器、测试控制器、相位差测量仪等。

变频电源用于提供特定频率和电压的交流电源,电流互感器用于测量电流,电压互感器用于测量电压,测试控制器则用于控制测试过程和数据采集,相位差测量仪用于测量电压和电流之间的相位差。

三、测试过程1.连接测试电缆:将待测试的交联电缆连接好,确保电缆两端的接头良好,并且与测试设备连接正确。

2.设置测试参数:根据需要,设置测试电压的频率和幅值,同时设置测试时间和采样频率等参数。

3.开始测试:根据测试设备的操作要求,启动测试过程,测试设备将会施加特定频率和幅值的交流电压到电缆上。

4.数据采集和分析:测试控制器会根据设置的参数进行数据采集,同时,相位差测量仪也会测量电压和电流之间的相位差,并将数据记录下来。

5.结果判断:根据相位差的测量结果,判断电缆的耐压性能。

如果相位差接近90度,则表示电缆具有良好的绝缘性能,否则则需要进一步检测和修复。

总结:交联电缆变频串联谐振耐压试验方法是一种有效的测试电缆耐压性能的方法。

通过合理设置测试参数,并进行数据采集和分析,可以准确判断电缆的绝缘性能。

然而,在进行测试时,需要注意测试设备的正确连接和操作,以及测试环境的安全与稳定。

【保护】35kV300mm2电缆2000m串联谐振试验装置方案

【保护】35kV300mm2电缆2000m串联谐振试验装置方案

【关键字】保护BPXZ-HT-432kVA/216kV调频式串联谐振试验装置一、被试品对象及试验要求1. 26kV/35kV,300mm2电缆2000m,电容量≤0.38μF,试验频率为30-300Hz,试验电压52kV。

2. 8.7kV/10kV,300mm2电缆4000m,电容量≤0.74μF,试验频率为30-300Hz,试验电压22kV。

3. 64kV/110kV,300mm2电缆300m,电容量≤0.0417μF,试验频率为30-300Hz,试验电压128kV。

4. 110kV变电站,GIS的交流耐压试验,试验频率为30-300HZ,最高试验电压200kV。

5. 水力发电机交流耐压试验,出口电压13.8kV,单相对地电容量≤0.57uF,试验电压30.6kV。

工作环境1.环境温度:-250C –40 0C;2.相对湿度:≤90%RH;3.海拔高度: ≤2500米;二、装置主要技术参数及功能1.额定容量:324kV A;2.输入电源:单相380V电压,频率为50Hz;3.额定电压:216kV;54kV;4.额定电流:2A;8A;5.工作频率:30-300Hz;6.波形畸变率:输出电压波形畸变率≤1%;7.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;8.温升:额定负载下连续运行60min后温升≤65K;9.品质因素:装置自身Q≥30(f=45Hz);10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);11.测量精度:系统有效值1.5级;三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定水力发电机交流耐压试验,出口电压13.8kV,单相对地电容量≤0.57uF,试验电压30.6kV。

电缆串联谐振交流耐压测试方法

电缆串联谐振交流耐压测试方法

电缆串联谐振交流耐压测试方法电缆串联谐振交流耐压测试是指在交流电缆系统的安装和运行过程中,通过对接地电缆的绝缘的串联谐振交流电压进行测试,以验证其绝缘性能是否符合要求的一种测试方法。

这种测试方法可以有效地判断电缆的绝缘质量,避免因为电缆绝缘损坏而造成电气事故。

下面将详细介绍电缆串联谐振交流耐压测试方法。

1.测试设备的准备-谐振电源:提供串联谐振交流电压的电源设备。

-负载电抗器:用于调节串联谐振电流的大小。

-高压检测仪表:用于检测电缆上的电压和电流。

-牵引电缆:用于将谐振电源和负载电抗器连接起来。

2.测试准备工作-将谐振电源的输入端和输出端连接好,确保其正常工作。

-将负载电抗器的输入端和谐振电源的输出端连接好,并根据需要进行调节。

-将负载电抗器的输出端和牵引电缆的一端连接好,另一端则连接到待测试的电缆上。

3.测试操作步骤-打开谐振电源,并设置好所需的串联谐振电压和频率。

-调节负载电抗器,使得负载电流达到测试要求。

-使用高压检测仪表对电缆的绝缘电压和电流进行监测,并记录下测试数据。

-根据测试结果判断电缆的绝缘性能是否符合要求。

4.测试注意事项-测试前需要对测试设备进行校验和保养,确保其正常工作。

-测试时应注意安全,避免电击和短路等事故的发生。

-测试时应严格按照要求进行操作,确保测试数据的准确性和可靠性。

-测试结束后应及时关闭设备,并对测试数据进行整理和分析。

总结:电缆串联谐振交流耐压测试方法是一种有效的测试手段,可以对电缆的绝缘性能进行评估和监测。

通过该测试方法可以发现电缆中可能存在的绝缘缺陷和故障,及时采取措施进行修复和更换,确保电缆系统的安全和可靠运行。

在实际的工程中,应根据具体的要求和情况,合理选择测试设备和参数,并严格按照标准操作进行测试,以获得准确可靠的测试结果。

调频式串联谐振耐压装置技术方案_BPXZ-HT-500kVA-500kV_

调频式串联谐振耐压装置技术方案_BPXZ-HT-500kVA-500kV_

BPXZ-HT-500kV A/500kV调频式串联谐振耐压装置技术方案技术方案BPXZ-HT-500kV A/500kV调频式串联谐振试验装置技术方案一、被试品对象及试验要求1.110kV断路器,绝缘子,母线等设备的交流耐压试验,电容量≤0.05uf,最高试验电压265k V。

2.220kV绝缘杆的耐压试验,试验频率30-300Hz,最高试验电压450kV。

3.35kV/300mm2电缆,长度1.5km,电容量≤0.285uf,试验频率30-300Hz,最高试验电压52kV。

4.10kV/300mm2电缆,长度1.5km,电容量≤0.55uf,试验频率30-300Hz,最高试验电压22kV。

二、工作环境1.环境温度:-150C–40 0C;2.相对湿度:≤90%RH;3.海拔高度: ≤2500米;三、装置主要技术参数及功能1.额定容量:500kV A;2.输入电源:380V电压,频率为50Hz;3.额定电压:500kV;125kV4.额定电流:1A;4A5.工作频率:30-300Hz;6.波形畸变率:输出电压波形畸变率≤1%;7.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;8.温升:额定负载下连续运行60min后温升≤65K;9.品质因素:装置自身Q≥30(f=45Hz;10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分;11.测量精度:系统有效值1.5级;四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量的确定35kV/300mm2电缆,长度1.5km,电容量≤0.285uf,试验频率30-300Hz,最高试验电压52kV,频率取40Hz;=2π×40×0.285×10-6×52×103=3.7A 试验电流 I=2πfCU试对应电抗器电感量 L=1/ω2C=55H设计四台电抗器,使用电抗器4台并联可满足要求,则单节电抗器为125kVA/125kV/1A/2 20H验证:1、10kV/300mm2电缆,长度 1.5km,电容量≤0.55uf,试验频率30-300Hz,最高试验电压22kV使用电抗器四节并联,此时电抗器电感量为L=220/4=55H试验频率f=1/2π√LC=1/(2×3.14×√55×0.55×10-6=30Hz。
