占空比可调的矩形波发生电路

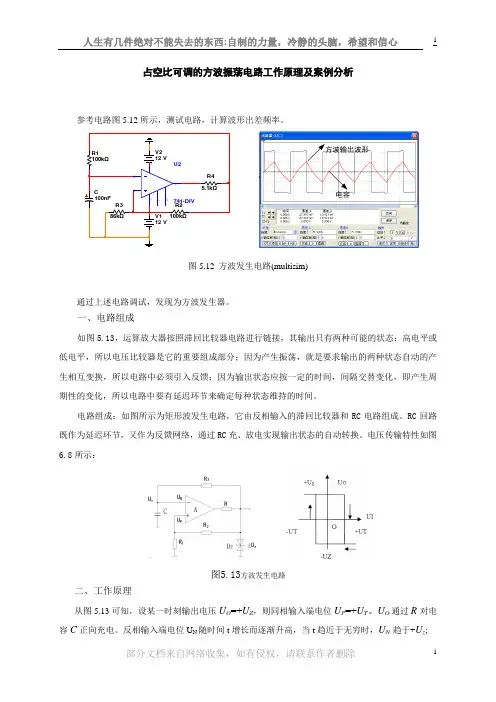

占空比可调的方波振荡电路工作原理及案例分析
占空比可调的方波振荡电路工作原理及案例分析参考电路图5.12所示，测试电路，计算波形出差频率。
电容图5.12 方波发生电路(multisim)通过上述电路调试，发现为方波发生器。
一、电路组成如图5.13，运算放大器按照滞回比较器电路进行链接，其输出只有两种可能的状态：高电平或低电平，所以电压比较器是它的重要组成部分；因为产生振荡，就是要求输出的两种状态自动的产生相互变换，所以电路中必须引入反馈；因为输出状态应按一定的时间，间隔交替变化，即产生周期性的变化，所以电路中要有延迟环节来确定每种状态维持的时间。
电路组成：如图所示为矩形波发生电路，它由反相输入的滞回比较器和RC 电路组成。
RC 回路既作为延迟环节，又作为反馈网络，通过RC 充、放电实现输出状态的自动转换。
电压传输特性如图6.8所示：U 0U NU P U zU cR 3R 2R 1R图5.13方波发生电路二、工作原理从图5.13可知，设某一时刻输出电压U O =+U Z ，则同相输入端电位U P =+U T 。
U O 通过R 对电容C 正向充电。
反相输入端电位U N 随时间t 增长而逐渐升高，当t 趋近于无穷时，U N 趋于+U z ;当U N =+U T ，再稍增大，U O 就从+U Z 越变为-U Z ，与此同时U p 从+U T 越变为-U T 。
随后，U O 又通过R 对电容C 放电。
反相输入端电位U N 随时间t 增长而逐渐降低，当t 趋近于无穷时，U N 趋于-U Z ；当U N =-U T ，稍减小，U O 就从-U Z ，于此同时，U p 从-U T 跃变为+U T ,电容又开始正向充电。
上述过程周而复始，电路产生了自激振荡。
三、波形分析及主要参数由于矩形波发生电路中电容正向充电与反向充电的时间常数均等于R3C,而且充电的总幅值也相等因而在一个周期内U O =+U Z 的时间与U O =-U Z 的时间相等，U O 对称的方波，所以也称该电路为对称方波发生电路。
占空比可调的方波发生器电路设计(0~100%可调)
华中师范大学武汉传媒学院课程设计课程名称__________________题目__________________专业__________________ 班级__________________ 学号__________________ 姓名__________________ 成绩__________________ 指导教师_________________________年_______ 月_______日实现占空比可调发生器1.目标（1）占空比可调范围0<D<100%（2）输出方波电压值：Vo=2v（3）振荡频率：f=1kHz（4）波形稳定2.思路根据555定时器改变阀值电压的值使之输出高电平或低电平的原理，就可以产生方波，通过电位器改变电阻的阻值来控制高低电平的时间就可以调节占空比了；通过调节输入的电压值，再通过万用表测量输出的电压值就可以保证输出幅度为某一定值；根据振荡频率公式，已知电阻值和输出振荡频率就可以算出需要电容值，以保证振荡频率为某一定值；为保证波形稳定，采用差分电路形式，用555定时器组成的多谐振荡器的振荡频率受电源电压和温度变化的影响很小；而为了简化电路及运算，采用两个二极管的单向导电特性，使电容器的充放电回路分开，回路不再重复，计算更加简便。
3.电路图（1）输入模块二极管D1，D2的单向导电性，使电容器C的充放电回路分开，调节电位器，就可以调节多谐振荡器的占空比。
（2）处理模块：555定时器各引脚功能如下：1脚：外接电源负极或接地（GND）。
2脚：TR触发输入。
3脚：输出端（OUT或Vo）。
4脚：RD复位端，移步清零且低电平有效，当接低电平时，不管TR、TH输入什么，电路总是输出“0”。
要想使电路正常工作，则4脚应与电源相连。
5脚：控制电压端CO(或VC)。
若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
矩形波发生电路

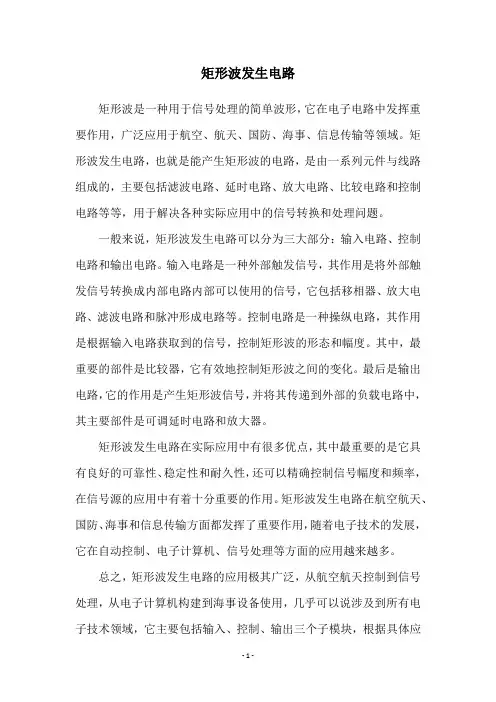

矩形波发生电路
矩形波是一种用于信号处理的简单波形，它在电子电路中发挥重要作用，广泛应用于航空、航天、国防、海事、信息传输等领域。
矩形波发生电路，也就是能产生矩形波的电路，是由一系列元件与线路组成的，主要包括滤波电路、延时电路、放大电路、比较电路和控制电路等等，用于解决各种实际应用中的信号转换和处理问题。
一般来说，矩形波发生电路可以分为三大部分：输入电路、控制电路和输出电路。
输入电路是一种外部触发信号，其作用是将外部触发信号转换成内部电路内部可以使用的信号，它包括移相器、放大电路、滤波电路和脉冲形成电路等。
控制电路是一种操纵电路，其作用是根据输入电路获取到的信号，控制矩形波的形态和幅度。
其中，最重要的部件是比较器，它有效地控制矩形波之间的变化。
最后是输出电路，它的作用是产生矩形波信号，并将其传递到外部的负载电路中，其主要部件是可调延时电路和放大器。
矩形波发生电路在实际应用中有很多优点，其中最重要的是它具有良好的可靠性、稳定性和耐久性，还可以精确控制信号幅度和频率，在信号源的应用中有着十分重要的作用。
矩形波发生电路在航空航天、国防、海事和信息传输方面都发挥了重要作用，随着电子技术的发展，它在自动控制、电子计算机、信号处理等方面的应用越来越多。
总之，矩形波发生电路的应用极其广泛，从航空航天控制到信号处理，从电子计算机构建到海事设备使用，几乎可以说涉及到所有电子技术领域，它主要包括输入、控制、输出三个子模块，根据具体应
用需求，可以在此基础上进行不同组合，以满足各种不同的需要。
因而，矩形波发生电路的重要性不言而喻，其广泛的应用已经为现代电子技术带来了重大的福音。
矩形波发生器的实现
青 岛 科 技 大 学 本 科 课 程 设 计 报 告题 目 __________________________________指导教师__________________________学生姓名__________________________学生学号_________________________________________________________学院（部）____________________________专业________________班______年 ___月 ___日矩形波发生器的实现 靳庆庆 1108030204 信息科学技术 电子信息工程 11级2 2015 1 12矩形波发生器的实现1 概述1.1矩形波发生电路在测量、自动控制、通讯、无线电广播和遥控等许多技术领域中有着广泛的应用，甚至在收音机、电视机和电子表等日常生活用品中也离不开它。
总之矩形波发生电路广泛地用于工业生产、科学实验和日常生活等各个领域中。
2设计内容2.1设计任务：用一个集成运放组成一个滞回比较器和一个RC 充放电回路构成一个矩形波发生器。
2.2.设计要求：（1）、进行电路参数分析计算；（2）、设计电路；（3）、焊接，组装、调试硬件，测试结果；（4）、撰写实验报告，要求有电路图、原理说明、电路所需元件清单、电路参数计算、元件选择、测试结果分析等。
2.3电路组成及工作原理：矩形波发生电路实际上是由一个滞回比较器和一个 RC 充放电回路组成。
其中，集成运放和电阻 R1 和 R2 组成滞回比较器，电阻 R 和电容 C 构成充放电回路，稳压管和电阻 R3 的作用是钳位，将滞回比较器的电压限制在稳压管的稳定电压±UZ。
在矩形波发生电路中，如图 1 所示电位器 Rw 和二极管 D1、D2 的作用是将电容充电和放电的回路分开，并调节充电和放电两个时间常数的比。
矩形波发生电路没有稳态，它有两个暂态，一个是低电平，另一个是高电平。
占空比可调的矩形波发生电路
占空比可调的矩形波发生电路1简介可调的矩形波发生电路是一种用于产生矩形波信号的电路，其特点是可以调节其占空比。
矩形波是在电子电路中最常用的波形之一，它可以用来制作各种谐波，也可以用来检测脉冲信号中的脉冲宽度。
一般来说，矩形波是由一个持续变化的脉冲序列组成的，它拥有脉冲上升和下降沿，从而具有定义良好的占空比。
可调的矩形波发生器是一种特殊的电路，它可以通过调整参数来控制脉冲的占空比，从而改变矩形波的其他特性，如频率、幅度等。
2原理可调的矩形波发生电路通常由两个主要部分组成：信号处理电路与比较电路。
信号处理电路由一组基于非线性特性的元件组成，如反相器，好多晶体管等，它们可以产生改变形状的余弦电压、正弦电压等曲线。
这种曲线的变化将随着输入电压的变化而变化，并将曲线的半周期变更为矩形波，从而产生了脉冲序列。
比较电路的作用是检测每个脉冲的占空比。
它包括两个参考电压，一个是可调电压，另一个是固定值。
当由信号处理部分输出的电压高于可调参考电压时，比较电路就会产生一个高电平输出信号；当电压低于可调参考电压时，比较电路就会产生一个低电平输出信号。
通过改变可调参考电压，可以调节每个脉冲的占空比，从而改变矩形波的其他特性。
3应用可调的矩形波发生器的应用在电子领域非常广泛，它可以用于各种数据通信设备、电力系统调控以及脉冲调制、脉冲宽度调节等。
例如，在数据传输方面，可调的矩形波发生器可以用来识别发射器模式和调整脉冲宽度，从而调节信号的传输速率。
在电力系统调控中，它可以用来实现电压和频率调整功能，从而保证系统的正常运行。
另外，它还可以用于实现脉冲调制和脉冲宽度调节，从而实现某些简单的数字信号接收与处理功能。
4结论可调的矩形波发生电路是一种用于产生矩形波信号的电路，其特点是可以调节其占空比。
它包括信号处理部分和比较部分，可以通过改变可调参考电压来调节每个脉冲的占空比，从而改变矩形波信号的其他特性。
可调的矩形波发生电路的应用非常广泛，它可以用于数据传输，电力系统调控以及脉冲调制和脉冲宽度调节等。
实验二 占空比可调的矩形波发生器

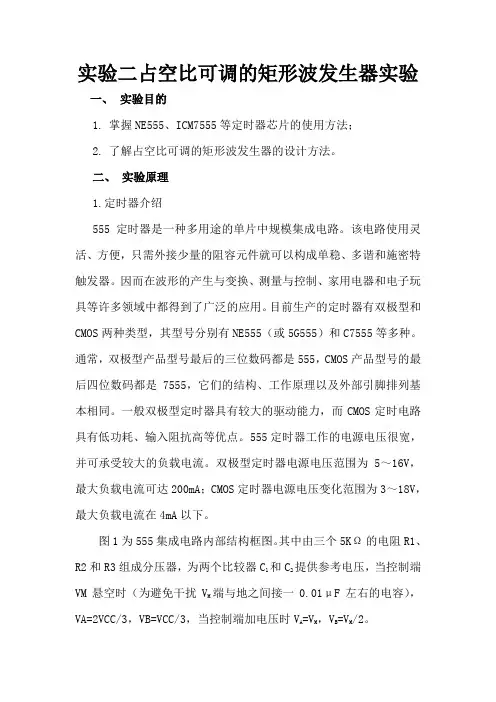

实验二占空比可调的矩形波发生器实验一、实验目的1.掌握NE555、ICM7555等定时器芯片的使用方法；2.了解占空比可调的矩形波发生器的设计方法。
二、实验原理1.定时器介绍555定时器是一种多用途的单片中规模集成电路。
该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器。
因而在波形的产生与变换、测量与控制、家用电器和电子玩具等许多领域中都得到了广泛的应用。
目前生产的定时器有双极型和CMOS两种类型，其型号分别有NE555（或5G555）和C7555等多种。
通常，双极型产品型号最后的三位数码都是555，CMOS产品型号的最后四位数码都是7555，它们的结构、工作原理以及外部引脚排列基本相同。
一般双极型定时器具有较大的驱动能力，而CMOS定时电路具有低功耗、输入阻抗高等优点。
555定时器工作的电源电压很宽，并可承受较大的负载电流。
双极型定时器电源电压范围为5～16V，最大负载电流可达200mA；CMOS定时器电源电压变化范围为3～18V，最大负载电流在4mA以下。
图1为555集成电路内部结构框图。
其中由三个5KΩ的电阻R1、R2和R3组成分压器，为两个比较器C1和C2提供参考电压，当控制端VM悬空时（为避免干扰V M端与地之间接一0.01μF左右的电容），VA=2VCC/3，VB=VCC/3，当控制端加电压时V A=V M，V B=V M/2。
放电管TD 的输出端Q'为集电极开路输出，其集电极最大电流可达50mA ，因此具有较大的带灌电流负载的能力。
555集成电路的输出级为推拉式结构。
D R 是置零输入端，若复位端D R 加低电平或接地，不管其他输入状态如何，均可使它的输出VO 为“０”电平。
正常工作时必须使DR 处于高电平。
2．功能555定时器的功能主要是由两个比较器C1和C2的工作状况决定的。
由图1可知，当V6>VA 、V2>VB 时，比较器C1的输出VC1=0、比较器C2的输出VC2=1，基本RS 触发器被置0，TD 导通，同时VO 为低电平。
波形发生电路实验报告
姓名: 学号：班级：实验十波形发生电路实验目的1.掌握波形发生电路的结构特点和分析、计算、测试方法2.熟悉波形发生器的设计方法实验仪器双踪示波器数字万用表交流毫伏表直流电源预习要求1．分析下图中电路的工作原理，并根据电路参数画出输出Uo和Uc的波形。
2．图5-10-2电路如何使输出波形占空比变大？画出电路原理图。
实验原理非正弦波产生电路，一般由电子开关（电压比较器），外加反馈网络构成闭环电路形成。
常用的波形发生电路有方波、三角波、锯齿波发生器等。
1．方波发生器电路如图所示，集成运放和电阻R2、R3、R4构成滞回电压比较器，作为电子开关使用，R1、C相串联作为具有延迟作用的反馈网络，整个电路是一个闭环电路。
设电路刚加电时，Uc=0，且滞回比较器的输出电压为Uz,则集成运放同相输入端此时的电位为U﹢=R2*Uz/(R2+R3)同时Uz通过R1向C充电，Uc由零逐渐上升，当Uc﹥U+时，Uo从Uz跳变为-Uz，则U+=-R2*Uz/(R2+R3)同时，电容C通过R1放电，使Uc逐渐下降，小于U+时，Uo又跳变为Uz，回到初始状态，如此周而复始，产生振荡，输出方波。
该方波发生器输出的方波振荡周期 T=2R1*C*㏑（1+2R2/R3）2．占空比可调的矩形波发生电路通常将矩形波高电平的时间与周期时间之比称为占空比。
方波的占空比为50%。
如果需要产生占空比小于或大于50%的矩形波，则应设法使方波发生电路中电容的充电时间常数与放电时间常数不相等。
下图电路中利用二极管的单向导电性可以构成占空比可调的矩形波发生电路。
该电路发生的矩形波振荡周期 T=（Rw +2R1）C㏑(1+2R2/R3)占空比T1/T=（R′w+R1）/（ Rw+2R1）调节电位器Rw可使输出矩形波的占空比变化。
3．三角波发生电路上述方波发生器中Uc的波形近似三角形，但其线性度比较差。
下图电路可以产生线性度比较高的三角波，它包含两部分电路，前一部分为滞回电压比较器，后一部分为积分电路。
矩形波发生电路
矩形波发生电路一、电路组成及工作原理因为矩形波电压只有两种状态，不是高电平，就是低电平，所以电压比较器是它的重要组成部分；因为产生振荡，就是要求输出的两种状态自动地相互转换，所以电路中必须引入反馈；因为输出状态应按一定的时间间隔交替变化，即产生周期性变化，所以电路中要有延迟环节来确定每种状态维持的时间。
电路组成：如图所示为矩形波发生电路，它由反相输入的滞回比较器和RC电路组成。
RC回路既作为延迟环节，又作为反馈网络，通过RC充、放电实现输出状态的自动转换。
电压传输特性如图所示。
工作原理：★设某一时刻输出电压u O=+U Z，则同相输入端电位u P=+U T。
u O通过R3对电容C正向充电，如图中箭头所示。
反相输入端电位u N随时间t增长而逐渐升高，当t趋近于无穷时，u N趋于+U Z；★一旦u N=+U T，再稍增大，u O就从+U Z跃变为-U Z，与此同时u P从+U T跃变为-U T。
随后，u O又通过R3对电容C放电，如图中箭头所示。
★反相输入端电位u N随时间t增长而逐渐降低，当t趋近于无穷时，u N趋于-U Z；一旦u N =-U T，再稍减小，u O就从-U Z跃变为+U Z，与此同时，u P从-U T跃变为+U T，电容又开始正向充电。
上述过程周而复始，电路产生了自激振荡。
二、波形分析及主要参数由于矩形波发生电路中电容正向充电与反向充电的时间常数均为R3C，而且充电的总幅值也相等，因而在一个周期内u O=+U Z的时间与u O=-U Z的时间相等，u O 为对称的方波，所以也称该电路为方波发生电路。
电容上电压u C和电路输出电压u O 波形如图所示。
矩形波的宽度T k与周期T之比称为占空比，因此u O是占空比为1/2的矩形波。
利用一阶RC电路的三要素法可列出方程，求出振荡周期振荡频率f=1/T。
调整电压比较器的电路参数R1、R2和U Z可以改变方波发生电路的振荡幅值，调整电阻R1、R2、R3和电容C的数值可以改变电路的振荡频率。
占空比可调的方波振荡电路工作原理及案例分析
占空比可调的方波振荡电路工作原理及案例分析参考电路图5.12所示，测试电路，计算波形出差频率。
电容图5.12 方波发生电路(multisim)通过上述电路调试，发现为方波发生器。
一、电路组成如图5.13，运算放大器按照滞回比较器电路进行链接，其输出只有两种可能的状态：高电平或低电平，所以电压比较器是它的重要组成部分；因为产生振荡，就是要求输出的两种状态自动的产生相互变换，所以电路中必须引入反馈；因为输出状态应按一定的时间，间隔交替变化，即产生周期性的变化，所以电路中要有延迟环节来确定每种状态维持的时间。
电路组成：如图所示为矩形波发生电路，它由反相输入的滞回比较器和RC 电路组成。
RC 回路既作为延迟环节，又作为反馈网络，通过RC 充、放电实现输出状态的自动转换。
电压传输特性如图6.8所示：U 0U NU PU z U c R 3R 2R 1R图5.13方波发生电路二、工作原理从图5.13可知，设某一时刻输出电压U O =+U Z ，则同相输入端电位U P =+U T 。
U O 通过R 对电容C 正向充电。
反相输入端电位U N 随时间t 增长而逐渐升高，当t 趋近于无穷时，U N 趋于+U z ;当U N =+U T ，再稍增大，U O 就从+U Z 越变为-U Z ，与此同时U p 从+U T 越变为-U T 。
随后，U O 又通过R 对电容C 放电。
反相输入端电位U N 随时间t 增长而逐渐降低，当t 趋近于无穷时，U N 趋于-U Z ；当U N =-U T ，稍减小，U O 就从-U Z ，于此同时，U p 从-U T 跃变为+U T ,电容又开始正向充电。
上述过程周而复始，电路产生了自激振荡。
三、波形分析及主要参数由于矩形波发生电路中电容正向充电与反向充电的时间常数均等于R3C,而且充电的总幅值也相等因而在一个周期内U O =+U Z 的时间与U O =-U Z 的时间相等，U O 对称的方波，所以也称该电路为对称方波发生电路。
矩形波发生电路
矩形波发生电路
1 矩形波发生电路
矩形波发生电路是一种用于产生矩形波的电路，是模拟电路中重
要的一种电路。
它可以把一个正弦波转换成一个矩形波，用作控制及
振荡的基础。
矩形波都是二进制律的形式，因此可用于计算机处理数
据的开关控制，只要把正弦波转为矩形波，即可以矩形波律开关控制
信号的开关，从而实现振荡器的电路设计。
一般的矩形波发生电路使用交叉对称形结构，其中滞回导线是核
心元件，它可以将输入的正弦波转换成矩形波。
由输入端正弦信号和
滞回导线组成的自耦放大电路，电路运行时可以实现线性加压，降压，把大小不同的正弦波转换为不同频率和电平的矩形波。
矩形波发生电路在德洛义试验仪器，数据测量装置和数据转换器，数据处理装置等数字电路中都有广泛的应用。
一般的矩形波发生电路，可以调节波形的幅度、频率和偏移电平，而噪声及抖动降低到很低的
程度，保证了信号的准确性及稳定性，可以满足大多数的模拟及数字
电路的实际应用。
矩形波发生电路对电路设计来说非常重要，现今的很多时钟信号
和脉宽调制应用等均需要矩形波发生电路。
它是一种重要的脉冲开关
电路模块，产生的结果是一个矩形脉冲。
如把脉冲宽度调节至合适的
状态，它可以实现脉宽调制的动作；而将频率调节到合适的状态，它
可以实现脉冲时钟的功能。
实验十七 占空比可调的矩形波振荡器
实验十七占空比可调的矩形波振荡器一、实验目的1. 通过占空比可调的矩形波振荡器的设计，进一步熟悉集成运算放大器的应用。
2. 进一步熟悉常用电子仪器的正确使用方法；正确记录并分析实验结果。
3. 学会设计实验总结报告。
4. 熟悉EWB仿真软件的使用。
二、设计任务与要求设计一个占空比可调的矩形波振荡器电路。
1. 根据要求查阅资料，确定实验方案。
2. 要求先用Multisim仿真软件进行仿真，确定元器件参数，并打印出仿真电路图（要求显示示波器的全部面板图并调整标尺使之显示“T2-T1=？”，即振荡器的振荡周期，在图中标出稳压管的稳压值）、输出波形图，波形图应包括占空比分别为20％、50％、80％时的波形，最后到实验室进行实验。
3. 电路用μA741集成运算放大器构成。
4. 要求电路的振荡频率为300H Z，输出电压的峰峰值14V。
5. 应根据ELA-Ⅱ型模拟电路实验仪所提供的元器件设计电路。
6. 预习报告中应包括元器件的有关资料，参数计算及电路的详细工作原理。
7. 自拟实验步骤，进行测试，将实测值和理论值进行比较。
8. 写出设计报告。
三、设计实验报告要求设计实验总结报告是学生对规定实验内容设计全过程的系统总结。
学生应按规定的格式编写设计报告。
其主要内容有：1. 课题名称、班级、姓名、同组人。
2. 实验目的3. 设计任务与要求。
4. 方案选择与电路工作原理。
5. 单元电路原理图，总体电路图，以及它们的说明；单元电路的设计方案与计算说明；元器件选择和电路参数计算的说明等。
6. 电路调试。
对电路调试过程中出现的问题进行分析，并说明解决的措施；记录、整理测试结果。
将测量值和理论计算值进行比较。
7. EWB仿真结果。
8. 实验收获和体会、存在的问题和进一步的改进意见等。
83。
矩形波发生器
目录一、设计任务与要求 (2)1.1 设计任务 (2)1.2 设计要求 (2)二、设计方案与论证 (2)2.1 矩形波发生电路 (2)2.2（发挥部分）三角波发生电路 (4)三、设计原理及电路图 (6)3.1电路设计原理 (6)3.2总原理图 (6)3.3PCB图 (6)四、元器件清单 (7)4.1元件清单 (7)五、元器件识别与检测 (7)5.1电阻（色环电阻的识别） (7)5.2电容 (9)5.3整流管 (10)5.4双向稳压管 (11)5.5集成运放UA741 (11)六、硬件制作与调试 (12)七、设计心得 (12)八、参考文献 (13)一、设计任务与要求1.1 设计任务制作一占空比可调的矩形波发生电路1.2 设计要求1 .频率为几百Hz ～1KHz 以内的某个定值;2 .输出电压为u o =±8V ；3 .占空比的调节范围不小于[0.1，0.9]。
二、设计方案与论证2.1 矩形波发生电路2.1.1 电路组成及工作原理因为矩形波电压只有两种状态，不是高电平，就是低电平，所以电压比较器是它的重要组成部分；因为产生振荡，就是要求输出的两种状态自动地相互转换，所以电路中必须引入反馈；因为输出状态应按一定的时间间隔交替变化，即产生周期性变化，所以电路中要有延迟环节来切丁每种状态维持的时间。
图示为矩形波发生电路，它由反相输入的滞回比较器和RC 电路组成。
RC 回路既作为延迟环节，又作为反馈网络，通过RC 充放电实现输出状态的自动转换。
图中滞回比较器的输出电压，阈值电压Z T U R R R U ⋅+±=±211 (1)因而电压传输特性如图所示：设某一时刻输出电压Uo=±Uz ，则相同输入端点位Up=±Ut 。
Uo 通过R3对电容C 正向充电，如图中实线箭头所示。
反相输入端电位Un 随时间t 增长而逐渐升高，当t 趋近于无穷时Un 趋近于+Uz ；但是一旦Un=+Ut ，再稍增大，Uo 就从+Uz 跃变为-Uz ，与此同时Up 从+Ut 跃变为-Ut 。
课程设计-矩形波发生电路
《电子技术》课程设计报告设计课题: 矩形波发生电路姓名:专业:学号:日期 2012-5-20指导教师:矩形波发生电路摘要：本设计介绍了波形发生器的制作和设计过程,并根据输出波形特性研究该电路的可行性。
在此基础上设计了一种能产生矩形波的模块电路,包括了原理图。
该电路有主要由UA741集成运算放大器，比较器，振荡器，通过用双踪示波器来确定波形的幅值及可调占空比的上限及下限。
重点阐述了发生器的电路结构及工作原理，分析了单元电路的制作和工作过程并进行了调试，调试结果表明设计的电路是可行的。
关键词：矩形波、比较器、积分器、正文1. 设计的任务与要求1.1 设计任务：制作一占空比可调的矩形波发生电路1.2 设计要求：1 . 频率为几百Hz～1KHz 以内的某个定值;2 . 输出电压为u=±8V；o3 . 占空比的调节范围不小于[0.1，0.9]。
2. 方案论证与电路设计2.1 矩形波发生电路一、电路组成及工作原理因为矩形波电压只有两种状态，不是高电平，就是低电平，所以电压比较器是它的重要组成部分；因为产生振荡，就是要求输出的两种状态自动地相互转换，所以电路中必须引入反馈；因为输出状态应按一定的时间间隔交替变化，即产生周期性变化，所以电路中要有延迟环节来确定每种状态维持的时间。
电路组成：如图所示为矩形波发生电路，它由反相输入的滞回比较器和RC电路组成。
RC回路既作为延迟环节，又作为反馈网络，通过RC充、放电实现输出状态的自动转换。
电压传输特性如图所示。
工作原理：设某一时刻输出电压u O=+U Z，则同相输入端电位u P=+U T。
u O通过R3对电容C 正向充电，如图中箭头所示。
反相输入端电位u N随时间t增长而逐渐升高，当t趋近于无穷时，u N趋于+U Z；★一旦u N=+U T，再稍增大，u O就从+U Z跃变为-U Z，与此同时u P从+U T跃变为-U T。
随后，u O又通过R3对电容C放电，如图中箭头所示。
占空比可调的矩形波发生电路
占空比可调的矩形波发生电路实验二占空比可调的矩形波发生器实验一、实验目的1.掌握lm741芯片的使用方法；2.了解占空比可调的矩形波发生器的设计方法。
二、实验原理1.lm741介绍LM741系列是通用型运算放大器.其目的是为广泛的模拟应用.高增益和宽工作电压范围在积分器,求和放大器,和一般反馈应用提供卓越的性能。
其特点有：短路保护，出色的温度稳定性，内部频率补偿，高输入电压范围，空偏移。
图1 .LM741应用电路图图2.放大器輸出入腳位圖LM741,LM741C芯片引脚和工作说明1和5为偏置(调零端)，2为正向输入端，3为反向输入端，4接地，6为输出，7接电源，8空脚1输出端A 2反向输入端A 3正向输入端A 4接地 5正向输入端B 6反向输入端B 7输出端B 8电源+741运算放大器使用时需于7、4脚位供应一对同等大小的正负电源电压＋Vdc与－Vdc，一旦于2、3脚位即两输入端间有电压差存在，压差即会被放大于输出端，唯Op放大器具有一特色，其输出电压值决不会大于正电源电压＋Vdc或小于负电源电压－Vdc，输入电压差经放大后若大于外接电源电压＋Vdc至－Vdc之范围，其值会等于＋Vdc或－Vdc，故一般运算放大器输出电压均具有如图3之特性曲线，输出电压于到达＋Vdc和－Vdc后会呈现饱和现象。
图3. 放大器输出入电压关系图741运算放大器之基本动作如图4所示，若在非反相输入端输入电压，会于输出端得到被放大的同极性输出；若以相同电压信号在反相输入端输入，则会在输出端获得放大相同倍率后但呈逆极性之信号输出。
而当对放大器两输入端同时输入电压时，则是以非反相输入端电压值(V1)减去反相输入端电压值(V2)，可于输出端得到(V1－V2)经过倍率放大后之输出。
图4 放大器基本输出入关系图三实验内容及实验步骤1.利用lm741芯片，设计一个占空比可调的矩形波发生器电路；2．要求画出具体的电路图，能使产生的方波占空比可调，即高电平持续时间与低电平持续时间的比值可调，占空比大约10％～95％；3．（图5仅作参考）利用半导体二极管的单向导电特性，把电容C充电和放电回路隔离开来，再加上一个电位器，便可构成占空比可调的多谐振荡器，如图5所示。
占空比可调矩形波-三角波发生器
图 3-2 矩 形 波 原 理 图
设某一时刻输出电压 u=+UZ，则同相输入端电位 u=+UT。 u 通过 R3 对电容 C 正向充电，如图中箭头所示。反相输入端电 位 u 随时间 t 增长而逐渐升高，当 t 趋近于无穷时，u 趋于+UZ； 一旦 u=+UT， 再稍增大， u 就从+UZ 跃变为-UZ， 与此同时 u 从+UT 跃变为-UT。随后，u 又通过 R3 对电容 C 放电，如图中箭头所示。 反相输入端电位 u 随时间 t 增长而逐渐降低， 当 t 趋近于无穷时，
word 文档 可自由复制编辑
图 3-1 设计总原理框图
产生正弦波、方波、三角波的方案有多种，如首先产生正弦 波，然后通过整形电路将正弦波变换成方波，再由积分电路将方 波变成三角波；也可以首先产生三角波—方波，再将三角波变成 正弦波或将方波变成正弦波等等。 函数发生器电路组成为由比较器和积分器组成方波 — 三角 波产生电路，比较器输出的方波经积分器得到三角波，三角波到 正弦波的变换电路主要由差分放大器来完成。 差分放大器具有工 作点稳定，输入阻抗高，抗干扰能力较强等优点。特别是作为直 流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三 角波变换成正弦波。 波形变换的原理是利用差分放大器传输特性 曲线的非线性。
《模拟电子技术》课程设计
题
目
占空比可调矩形波-三角波发生器
学生姓名 专业班级 学 号
院 （系） 指导教师 完成时间 年月日
word 文档 可自由复制编辑
目
录
1 课程设计的目的 .....................................................1 2 课程设计的任务与要求 .........................................1 3 设计方案与论证 .....................................................1 4 设计原理及功能说明 .............................................8 5 单元电路的设计（计算与说明） ....................... 11 5.1 参数计算 ...................................................... 11 5.2 元件计算 ...................................................... 12 6 硬件的制作与调试 ............................................... 16 7 总结........................................................................ 17 参考文献...................................................................... 18 附录 1：总体电路原理图 .......................................... 19 附录 2:元器件清单 ..................................................... 19
CPLD的占空比频率可调矩形波发生器设计
封面作者：PanHongliang仅供个人学习吉林化工学院毕业设计（论文）任务书题目：基于CPLD的占空比频率可调矩形波发生器设计课题类别: □毕业设计□毕业论文教案院：信息与控制工程学院系别：专业班级：学生姓名：学生学号：指导教师：刘刚职称：副教授下发年月日完成年月日本科生毕业设计（论文）环节须知1．勤奋学习，刻苦钻研，勇于探索，尊敬师长。
在指导教师的指导下，保质保量地完成任务书规定的任务。
2．遵守纪律，保证出勤。
因事、因病不能出勤，应事先向导师或有关领导请假，否则作为缺席处理。
凡随机抽查三次不到者，评分降低10分，累计缺席时间达到或超过全过程的1/4者，取消答辩资格，成绩按不及格处理。
3．独立、按时完成规定的设计任务，不弄虚作假，更不允许抄袭和拷贝他人的工作内容，否则毕业设计（论文）成绩按不及格处理。
4．毕业设计（论文）必须符合规范化的要求，采用信控学院规定的模版，否则不能取得参加答辩的资格。
5．毕业设计（论文）成果、资料答辩后交指导教师收存，学生不得擅自带离学校。
成果内容征得指导教师的同意方可作为论文公开发表。
6．毕业设计（论文）期间使用实验室，要严格遵守操作规程及实验室有关规章制度。
7．学生对毕业设计（论文）场所的环境卫生及安全负有直接责任，必须每天进行卫生清扫，离开后注意切断电源、锁好房门，防火防盗。
8．学生离校外出需按有关规定履行请假手续，未经指导教师和学生办公室同意擅自离校者，将给予严肃处理。
9．学生要按任务书的要求定期接受指导教师检查，要妥善保存《吉林化工学院毕业设计（论文）任务书》，毕业设计（论文）完成后，将任务书同毕业设计（论文）其它材料一同交给指导教师。
注意：（1）前期检查一般在第3-4周，中期检查一般在9-10周，后期检查一般在14-15周（答辩前）。
（2）指导教师填写本页时，应对学生前一阶段应完成工作任务、完成情况进行详细的说明，并提出下一步整改意见和要求。
版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理。
矩形波发生电路设计举例
矩形波发生器矩形波发生器电路如图1所示，集成运算放大器、1R 、2R 、3R 、VS 构成双向限幅的滞回电压比较器。
VS 是双向稳压二极管，使输出电压的幅度被限制在Z U +或Z U -。
1R 和2R 构成正反馈电路，2R 上的反馈电压R U 是输出电压幅度的一部分，与集成运放的同相输入端相连，作为参考电压。
该参考电压R U 为2R Z 12R U U R R =±+ F R 和C 构成负反馈电路，c u 加在反相输入端，c u 和R U 相比较而决定o u 的极性。
1A 1R R 图1 矩形波发生器电路电路的工作稳定后，当o u 为Z U +时，R U 也为正值；这时c u <R U ，o u 通过F R 对电容C 充电，c u 按指数规律增长，当c u 增长到等于R U 时，o u 即由Z U +变成Z U -，R U 也变成负值。
电容C 开始通过F R 放电，而后反向充电。
当充电到c u 等于R U -时，o u 即由Z U -又变成Z U +。
如此周期性地变化，在输出端即可得到矩形波电压，矩形波的周期为2F 122ln(1R T R C R =+由于该电路的电容充放电时间常数相同，因而充放电时间相等，故矩形波的占空比固定为50%。
通过改变电容器C 的充电和放电时间常数，即可实现占空比可调的矩形波发生器电路。
★设计举例设计一个矩形波发生电路，要求矩形波的占空比约为50%，输出电压的峰峰值约为20V ，周期约为2.2ms 。
写出设计过程，绘制电路原理图，进行实验验证。
绘制电容两端电压波形以及输出电压波形。
根据题目要求和矩形波发生器电路的周期公式，可选取以下参数：120k R =Ω、210k R =Ω、F 16k R =Ω、0.1μF C =。
由于输出电压的峰峰值要求为20V 左右，因此输出端无需双向限幅电路，绘制的电路原理图如图2所示。
1A CR R 10kΩ20kΩ16kΩ图2 矩形波发生器实验电路利用示波器观测电容两端电压波形以及输出电压波形，如图3所示。
