壳体零件的加工工艺规程及其夹具设计毕业论文
柴油机壳体加工工艺及夹具设计-加工工艺设计-毕业论文
毕业设计柴油机壳体加工工艺及夹具设计摘要本次毕业设计是制作柴油机壳体的加工工艺及夹具的设计，柴油机壳体为箱体类零件，其箱体类零件就是将各个小部件按照一定顺序和配合安装一起，根据配合安装正确关系[1]。
其加工工艺就是根据图纸的需求制作多工序的加工方案，并从中选择最优一种。
其方案里包括每道加工工艺的计算，具体有机床的选择，刀具的选择，毛坯的加工余量，工序的进给量及切削工时，在做所有的工序之前需要定位粗精基准。
夹具设计需要明确夹具的定位，方式，设计夹具同时需要选用标准件方便日后维修和保养。
关键词：进给量、夹具设计、夹具夹紧、工序Processing Technology and Fixture Design of Diesel Engine ShellAbstractThis graduation design is the design of the processing technology and fixture for making the diesel engine housing. The diesel engine housing is a box-type part, and its box-type part is to install all the small parts together according to a certain sequence and coordination according to the correct relationship of coordination and installation. The processing technology is to make a multi-process processing scheme according to the requirements of drawings, and choose the best one. The scheme inside includes the calculation of each processing technology, specifically including the selection of machine tools, cutting tools, machining allowance of blank, process feed and cutting man-hours, and the coarse and fine datum needs to be positioned before all processes are performed. Fixture design needs to define the location and mode of the fixture, and standard parts should be selected to facilitate future repair and maintenance when designing the fixture.Key words: feed rate, fixture design, fixture clamping, proce目录1绪论 (1)1.1设计目的 (1)1.2设计意义 (1)1.3现状分析 (1)2 零件分析 (2)2.1零件作用 (2)2.2零件分析 (3)3 壳体工艺的设计 (4)3.1确认制造壳体毛坯的材料 (4)3.2粗精基准的选择 (4)3.21 粗基准的选择 (4)3.22 精基准的选择 (4)3.3粗糙度的要求 (4)4 制定加工工艺路线 (5)4.1方案评价 (6)4.2工序的加工过程的余量，工序的尺寸及毛坯尺寸确定 (6)4.3各工序切削用量及工时 (9)5夹具设计 (18)5.1夹具的介绍 (18)5.2夹具的组成与运转 (19)5.3问题的提出 (19)5.4定位误差的分析 (19)5.5夹紧力的预算 (20)5.6夹具的使用与后期维护 (20)5.7夹具零件及壳体的建模 (21)5.8设计夹具环境保护的方面的着想 (22)结论 (24)参考文献 (25)致谢 (26)1绪论1.1设计目的通过毕业设计课题使学生基本掌握机械结构部件设计的步骤，要求学生能够收集有关资料、文献，达到深化理论知识，提高专业素养。
加工工艺及夹具毕业设计论文 毕业设计
1
2
3
4
5
6
7
8
9
图 2-1 犁刀变速齿轮箱传动示意图 1-左臂壳体 2-犁刀变速齿轮箱体 3-操纵杆 4-啮合套 5-犁刀传动齿轮
6-轴承 7-右臂壳体 8 犁刀传动轴 9-链轮
（二）零件的工艺分析
由附图 1 得知，其材料为 HT200。该材料具有较高的强度、耐磨性、耐热性及减振性，适用于
承受较大应力、要求耐磨的零件。
1.6
G
80
66±0.20
168±2
Φ8N8（--00..000235 ）深12 0.1 B
D
4-M12-6H22 0.5 R B D 孔深28
40
Q
3.2
R12 4-Φ22 锪平
18
其余
50° 50° 47
Φ102
A-A
B
Φ80H7（+00.030）
3.2
0.04 A-B
B向
0 -0.1
38
R5
6
2． 提高结构设计能力。学生通过设计夹具的训练，应当掌握如何根据被加工零件的加工要求， 设计出高效、省力、既经济合理，又能保证加工质量的夹具来。
3． 学会使用手册及图表资料。掌握与本设计有关的各种资料的名称出处，能够做到熟练应用。 (二)设计的要求 机械制造工艺及夹具设计课程设计题目一律定为：制订 xx 零件的机械加工工艺。生产纲领为中 批或大批生产。
班
级
学
生
指 导 教师
教研室主任
200 年 月
一、零件的分析 （一）零件的作用 犁刀变速齿轮箱体是旋耕机的一个主要零件。旋耕机通过该零件的安装平面（即附图 1 零件图 上的 N 面）与手扶拖拉机变速箱的后部相连，用两圆柱销定位，四个螺栓固定，实现旋耕机的正确 联接。N 面上的 4-Φ13mm 孔即为螺栓联接孔，2-Φ10F9 孔为定位销孔。 如图 2-1 所示，犁刀变速齿轮箱体 2 内有一个空套在犁刀传动轴上的犁刀传动齿轮 5，它与变 速箱的一倒档齿轮常啮合（图中未画出）。犁刀传动轴 8 的左端花键上套有啮合套 4，通过拔叉可以 轴向移动。啮合套 4 和犁刀传动齿轮 5 相对的一面都有牙嵌，牙嵌结合时，动力传给犁刀传动轴 8。 其操作过程通过安装在 SΦ30H9 孔中的操纵杆拔叉而得以实现。
壳体零件的机械加工工艺及专用夹具设计-文献综述
毕业设计（论文）文献综述参考文献[1] 濮良贵，纪名刚等著.机械设计（第八版）.北京：高等教育出版社,2006[2] 孙恒，陈作模，葛文杰.机械原理（第七版）.高等教育出版社,2006[3][4] 理查德G巴蒂纳斯，机械工程设计（第一版），机械工业出版社，2016[5] 王先逵,机械加工工艺手册．北京：机械工业出版社，2008[6] 蔡建国,机床夹具设计原理．西安：陕西科技出版社，1981[7] 朱耀祥，现代夹具设计手册（第一版），机械工业出版社，2010[8] 吴拓，机床夹具设计实用手册（第一版），化学工业出版社，2014[9] Peter J. H．offman, Special Fixture,《Precision Machining TechnologyCengageLearning》[10]Martin Philip Bendsoe，Worm Gear Reducer Box,《Chinese Journal of Mechanical Engineering》[11]Faydor L. Litvin,Worm Gears,《Computer Methods in AppliedMechanics&Engineering》[12]GUO Yangchun. Precision Shaft Fixture For Plane Grinder [J]. ManufacturingTechnology & Machine Tool,2010[13]Gearbox shell machining process design,Serope kalpakjian,Steven R.Schmid, 《Manufacturing Engineering and Technology－Machining》,2004年3月第1版毕业设计（论文）文献综述指导教师意见指导教师：年月日专业教研室审查意见负责人：年月日。

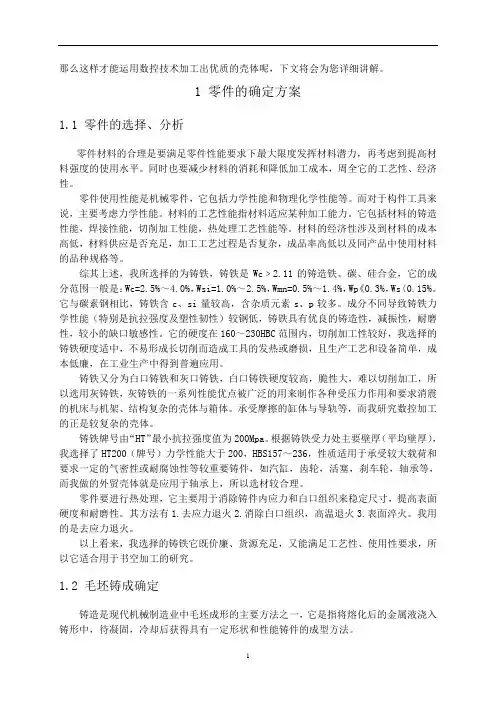

机械工艺夹具毕业设计13典型壳体的模具数控加工论文
那么这样才能运用数控技术加工出优质的壳体呢，下文将会为您详细讲解。
1 零件的确定方案1.1 零件的选择、分析零件材料的合理是要满足零件性能要求下最大限度发挥材料潜力，再考虑到提高材料强度的使用水平。
同时也要减少材料的消耗和降低加工成本，周全它的工艺性、经济性。
零件使用性能是机械零件，它包括力学性能和物理化学性能等。
而对于构件工具来说，主要考虑力学性能。
材料的工艺性能指材料适应某种加工能力。
它包括材料的铸造性能，焊接性能，切削加工性能，热处理工艺性能等。
材料的经济性涉及到材料的成本高低，材料供应是否充足，加工工艺过程是否复杂，成品率高低以及同产品中使用材料的品种规格等。
综其上述，我所选择的为铸铁，铸铁是Wc﹥2.11的铸造铁、碳、硅合金，它的成分范围一般是：Wc=2.5%～4.0%，Wsi=1.0%～2.5%，Wmn=0.5%～1.4%，Wp《0.3%，Ws〈0.15%。
它与碳素钢相比，铸铁含c、si量较高，含杂质元素s、p较多。
成分不同导致铸铁力学性能（特别是抗拉强度及塑性韧性）较钢低，铸铁具有优良的铸造性，减振性，耐磨性，较小的缺口敏感性。
它的硬度在160～230HBC范围内，切削加工性较好，我选择的铸铁硬度适中，不易形成长切削而造成工具的发热或磨损，且生产工艺和设备简单，成本低廉，在工业生产中得到普遍应用。
铸铁又分为白口铸铁和灰口铸铁，白口铸铁硬度较高，脆性大，难以切削加工，所以选用灰铸铁，灰铸铁的一系列性能优点被广泛的用来制作各种受压力作用和要求消震的机床与机架、结构复杂的壳体与箱体。
承受摩擦的缸体与导轨等，而我研究数控加工的正是较复杂的壳体。
铸铁牌号由“HT”最小抗拉强度值为200Mpa。
根据铸铁受力处主要壁厚（平均壁厚），我选择了HT200（牌号）力学性能大于200，HBS157～236，性质适用于承受较大载荷和要求一定的气密性或耐腐蚀性等较重要铸件，如汽缸，齿轮，活塞，刹车轮，轴承等，而我做的外贸壳体就是应用于轴承上，所以选材较合理。
壳体零件制造工艺及夹具毕业设计论文
摘要论述了航空发动机上活门壳体的机械加工工艺规程的制定过程，及一套夹具的设计过程。
本文参考了大量的与机床夹具相关的文献，并分析了国内外机床夹具的发展研究现状。
论文对零件进行了工艺性分析，确定了毛坯的制造形势及技术要求，为工艺路线的编制奠定了基础，最终确定了零件加工的工艺路线方案。
通过六点定位原理设计了一套铣床夹具。
以SolidWorks软件为三维可视化设计平台，完成了对零件可视化设计的三维实体建模。
关键词：壳体；工艺规程；夹具；三维设计AbstractDiscusses on the aircraft engine the valve casing machining process planning formulation process, and a fixture of the design process.In this paper, a lot of reference and machine tool fixture in relevant literature, and has analyzed the domestic and foreign research status the development of machine tool fixture.Study on the parts of the process analysis, to determine the blank of manufacturing situation and technical requirements, process route for the preparation of laid the foundation, and ultimately determine the machining process route plan.By six point locating principle to design a set of milling fixture.Taking SolidWorks software for 3D visual design platform, completed the parts design visualization of 3D entity modeling.Key words: shell; procedure; fixture; three dimensional design目录1 绪论 (4)1.1 课题的研究目的和意义 (4)1.2 国内外的研究现状 (4)1.2.1 国内研究现状 (4)1.2.2 国外研究现状 (5)1.3 可视化技术 (6)1.4 课题研究的主要内容 (6)2 机械加工工艺规程设计 (8)2.1 机械加工工艺规程概述 (8)2.1.1 机械加工工艺规程的设计的主要依据 (8)2.1.2 确定零件的生产类型 (8)2.2 确定毛坯的种类和制造方法 (8)2.3 拟定机械加工工艺路线 (9)2.3.1 零件的工艺分析 (9)2.3.2 确定工艺组合 (10)2.3.3 拟定工艺路线 (11)2.3.4 划分加工阶段 (12)2.3.5 基准的选择 (13)2.3.6 工艺规程的分析 (14)2.4 确定工序间的加工余量、工序尺寸和公差 (17)2.4.1 确定工序间加工余量应考虑的因素 (17)2.4.2 确定工序的加工余量，工序尺寸和公差 (18)2.5 确定各工序的工艺装配，切削用量和额定工时 (19)3 夹具设计 (40)3.1 夹具设计概述 (40)3.1.1 夹具的功能和作用 (40)3.1.2 机床夹具的设计要求 (40)3.1.3 机床夹具设计重点解决的问题 (40)3.2 专用夹具设计 (41)3.2.1 夹具设计分析 (41)3.2.2 夹具设计 (41)4 壳体的三维建模 (45)4.1 简介 (45)4.2 三维实体建模 (46)总结与展望 (51)致谢 (52)参考文献 (53)附录A 英文资料 (55)附录B 汉语翻译 (64)1 绪论1.1课题的研究目的和意义保证加工精度方面，采用夹具安装，可以准确地确定工件与机床、刀具之间的相互位置，工件的位置精度由夹具保证，不受工人技术水平的影响，其加工精度高而且稳定。
机械毕业设计-壳体零件加工工艺及夹具设计
ⴤᖋ
1 ᐕ㢪ᙗ࠶᷀··················································································1 1.1 䴦Ԧ⭘··········································································· 1 1.2 䴦Ԧᐕ㢪ᙗ࠶᷀·································································· 1
structure the rationality and the deficiency, pay attention to improving and will design in.
Keywords˖process, process, cutting dosage, clamping, positioning
We in the completion of the graduation design at the same time, but also cultivate the we make a proper use of information technology, national standards, the manual, an album of paintings and other tools, design and calculation, data processing, write technical documents such as the ability to work, but also for our future work to lay a solid foundation, so we have to seriously the comprehensive ability to apply the opportunity!Housing parts processing technology and fixture design is the design of process design, including machining process design and fixture three. In process design should first of all parts for analysis, to understand part of the process to design blank structure, and choose the good parts machining datum, design the process routes of the parts; then the parts of each step in the process to the size calculation, the key is to determine the craft equipment and the cutting dosage of each working procedure design; then the special fixture, the fixture for the various components of the design, such as the connecting part positioning devices, clamping element, a guide element, fixture and machine tools and other components; positioning error calculated by the analysis of fixture, jig
壳体零件的加工工艺规程及其夹具设计-毕业设计论文
河北机电职业技术学院壳体零件的加工工艺规程及其夹具设计届系专业学号学生姓名指导教师完成日期年月日河北机电职业技术学院（论文）摘要本设计是一种壳体的工艺设计和夹具设计。
该零件是一种支承和包容传动机构的壳体零件。
设计中先进行零件的结构和工艺分析，确定粗基准和精基准以及零件的加工余量与毛坯的尺寸，得出零件的加工工艺过程，接着再计算各工序的切削用量以及工时。
除此之外，还设计了一套专用车床夹具和专用钻床夹具。
首先确定合适的定位基准，设计夹具体，再选择定位元件、夹紧元件等部件。
然后计算出定位误差、夹紧力以及切削力，分析夹具的合理性,确保夹具可以安全的工作。
I河北机电职业技术学院（论文）目录第1章前言 (1)第2章引言 (1)2.1课题的提出原因 (1)2.2课题的主要内容 (1)2.3课题的构思 (2)2.4本人所完成的工作量 (2)第3章零件的工艺设计 (2)3.1 零件的功用及工艺分析 (2)3.1.1 零件的功用 (2)3.1.2零件的工艺分析 (4)3.2 工艺规程的设计 (4)3.2.1 确定生产类型 (4)3.2.3基准的选择 (5)3.2.4工序的合理组合 (5)3.2.5制定工艺路线 (6)3.3机械加工余量及毛坯的尺寸确定 (9)3.4确定切削用量及基本工时 (10)3.4.1 工序4切削用量的计算以及基本工时的确定 (10)3.4.2工序4切削用量的计算以及基本工时的确定 (11)3.4.3 工序6切削用量的计算以及基本工时的确定 (12)3.4.3 工序7切削用量的计算以及基本工时的确定 (13)3.4.4 工序8切削用量的计算以及基本工时的确定 (14)第4章加工设备与工艺装备选择 (15)4.1选择机床 (15)4.2选择夹具 (15)4.3选择刀具 (15)第5章零件的车床夹具设计 (16)5.1车床夹具设计 (16)5.1.1车床夹具的主要类型 (16)5.1.2车床夹具的设计要点 (17)5.1.3壳体零件的车床专用夹具的总体设计 (18)5.2问题的提出 (18)5.3定位基准的选择 (19)5.4切削力及夹紧力的计算 (19)II河北机电职业技术学院（论文）5.5夹具结构及定位误差的分析 (21)5.6车床夹具的截图 (22)第6章钻床夹具设计 (23)6.1问题的提出 (23)6.2定位基准的选择 (23)6.3切削力及夹紧力的计算 (23)6.4定位误差的分析 (25)6.5夹具总体方案 (25)6.6夹紧装置 (26)6.7压板的有限元分析 (26)6.8钻套的选择 (27)6.9钻模板的设计 (28)6.10夹具的装夹与拆卸 (28)6.10.1 夹具的装夹 (28)6.10.2 夹具的拆卸 (29)6.11钻床夹具截图 (29)总结 (31)参考文献 (33)III河北机电职业技术学院（论文）第1章前言毕业设计是大学三年所学知识的综合运用。
壳体零件的加工论文
壳体零件的加工论文壳体零件的加工论文壳体零件的加工论文【1】摘要：壳体零件是机器或部件的基础零件，它承载着轴、轴承、箱体等有关零件，连接成部件或机器，因此壳体零件的加工至关重要，它影响机器的装配精度、工作精度、使用性能和寿命。
根据本人对加工壳体零件的了解，谈谈如何在加工中心上加工壳体零件。
关键词：壳体零件、定位基准、工件装夹、槽1.引入壳体零件的结构较复杂，内部呈腔形，其加工表面主要是平面和孔，对于平面的精度，一般端面需较高的平面度和较小的粗糙度，同时，孔与孔之间的相互位置精度也需要保证，使用加工中心既可以保证精度又可以提高效率。
现以一实例进行加工的工艺分析。
零件图如1，材料为灰口铸铁HT200，需加工上表面，铣槽宽10深8、6-M10螺纹孔。
图1 零件图2.确定定位基准在加工中心上加工工件时，工件的定位仍遵守六点定位原则。
在选择定位基准时，要全面考虑工件的加工情况，保证工件定位准确，装卸方便，能迅速完成工件的定位和夹紧，保证各项加工的精度，应尽量选择工件上的设计基准作为定位基准，根据以上原则和图纸分析，加工表面的设计基准是底面。
装夹时要利用六点定位原理，有两种定位方案可以选择，一是以底面限制三个自由度，Φ60孔限制两个自由度，在零件的侧面限制一个绕孔转动的自由度，实现完全定位;二是以底面和两孔定位。
3.夹紧方案在确定工件装夹方案时，要根据工件上已选定的定位基准确定工件的定位夹紧方式，并选择合适的夹具。
主要考虑以下几点：1.夹具的结构及有关元件不得影响刀具的进给运动，也就是工件的加工部位要敞开，要求夹持工件后夹具上的一些组件不能与刀具运动轨迹发生干涉。
2.必须保证最小的夹紧变形，在机械加工中，如果切削力大，需要的夹紧力也大，要防止工件夹压变形而影响加工精度。
因此，必须慎重选择夹具的支承点和夹紧力作用点，应使夹紧力作用点通过或靠近支承点，避免把夹紧力作用在工件的中空区域，保证加工精度3.要求夹具装卸工件方便。
泵壳体零件加工工艺及夹具设计说明书
湖南科技大学毕业设计（论文）题目作者学院专业学号指导教师二〇一年月日摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识，目的是通过完成此次毕业设计，熟练掌握机械加工的流程，为成为合格工艺工程师打下坚实基础。
泵壳体零件的工艺规程及其铣顶面的工装夹具设计及钻孔夹具的设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
通过对零件进行分析设计了两条工艺路线，通过分析比较选择了一个更加合理的方案；设计出毛坯的结构和零件的加工基准，计算各个工部的工序进行尺寸并且决定出各个工序的工艺装备及切削用量；设计了铣刀夹具和钻孔两套夹具。
在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
关键字：壳体；定位误差；专用夹具；工艺规程AbstractThe design of a wide range of knowledge covering manufacturing engineering and machine tool fixture design, metal-cutting machine tools, tolerance and measurement, etc. The purpose is to graduate by completing the design, mastering machining processes, to become a qualified process engineers laid a solid foundation. Technical rules and milling fixture top surface of the pump casing parts of the design include parts machining process design, process design, and special fixture design three parts. Through the analysis and design of the two parts of the process route, through the analysis and comparison of selecting a more reasonable option; design and processing benchmark rough structure and components, were calculated for each step of Industry and determine the size of each step of the process equipment and cutting; milling fixture design and drilling two fixtures. In the process design to first analyze the parts to understand parts of the process re-design of the rough structure, and select the machining datum good parts, design parts of the process line; then the part of each step of the process to calculate the size of a key It is to determine the technical equipment and cutting each step; then dedicated fixture design, select the design of the individual components of the fixture, such as positioning elements, clamping elements, guide elements, clamp connecting the machine parts and other components; positioning errors in the calculation of the fixture, analyze rationality and shortcomings fixture structure and design of attention to the improvement in the future.Key Words: Case; Positioning error; Special fixture; Process planning目录第一章绪论 ................................................. - 1 -1.1 选题背景和意义.......................................... - 1 -1.1.1 选题的背景......................................... - 1 -1.1.2 选题的意义......................................... - 1 -1.2 夹具设计发展概况........................................ - 1 -1.2.1 国内夹具发展史..................................... - 1 -1.2.2 国外夹具发展史..................................... - 2 -1.2.3 国内外机床夹具发展现状............................. - 2 -1.2.4 机床夹具的发展方向................................. - 2 -1.3 本文主要研究工作........................................ - 4 - 第二章零件的分析 .......................................... - 5 -2.1 零件的作用.............................................. - 5 -2.2 零件的工艺分析.......................................... - 5 -2.3 泵壳零件加工的主要问题与工艺过程设计所应采取的相应措施.. - 6 -2.4泵壳体的材料、毛坯以及热处理............................. - 7 -2.4.1毛坯种类的确定..................................... - 7 -2.4.2 毛坯的形状及尺寸的确定............................. - 7 -2.4.3 毛坯材料的热处理................................... - 8 - 第三章工艺规程的设计...................................... - 9 -3.1 确定毛坯的制造形式...................................... - 9 -3.2 基面的选择.............................................. - 9 -3.3 制定工艺路线............................................ - 9 -3.3.1 工艺路线方案一.................................... - 10 -3.3.2 工艺路线方案二.................................... - 11 -3.4 各工序加工设备、刀具、量具选用以及机械加工余量的确定... - 11 -3.5确定切削用量以及基本工时................................ - 13 - 第四章铣床专用夹具的设计................................ - 28 - 图4.2 夹具底座.................................. 错误!未定义书签。
壳体零件的数控加工及工艺编制毕业设计
壳体零件的数控加工及工艺编制毕业设计壳体零件是机械中常用的零件之一，其加工过程需要使用数控机床进行加工。
本文以壳体零件的数控加工及工艺编制为课题，探讨加工过程中的关键步骤和注意事项。
首先需要进行的是数控机床的选择。
根据壳体零件的几何形状和加工要求，选择适合的数控机床，如数控铣床、数控车床等。
同时，根据加工的材料选取合适的刀具和夹具，确保加工过程的稳定性和准确性。
其次，需要进行数控编程。
数控编程是将零件的设计图纸转化为数控机床能够识别和执行的指令的过程。
编程需要考虑壳体零件的几何特征、加工顺序和切削参数等。
常用的编程软件有CAD/CAM等，通过输入相关参数和指令，生成数控加工程序并进行模拟和验证。
接下来是数控加工的实际操作。
首先需要进行机床的调试和准备工作，包括刀具的安装、夹具的调整和机床的参数设置等。
在加工过程中，需要根据编程程序进行刀具的选择和切削参数的设定，确保加工质量和效率。
同时，要根据零件的特点和要求，合理选择加工方法，如先粗加工后精加工、分槽分段等。
最后是加工质量的控制和检验。
在加工过程中，需要不断监测加工状态和切削情况，及时进行调整和修正。
加工结束后，通过测量工具和设备对零件的尺寸、形状和表面质量进行检验，确保加工结果符合要求。
在进行壳体零件的数控加工时，需要注意的一些关键问题和技巧有：1.合理选择加工方法，根据零件的特点和要求，选取最佳的加工策略。
2.合理选择刀具和夹具，确保加工的稳定性和准确性。
3.提前编写加工工艺和操作规程，确保操作人员的工作顺利进行。
4.加工过程中注意安全措施，避免事故和危险的发生。
5.加工结束后，进行合格证书的填写和保存，记录零件的加工过程和结果。
综上所述，壳体零件的数控加工及工艺编制是机械加工工程中的重要内容，通过合理选择数控机床、编写加工程序、实施加工操作和进行质量控制等步骤，能够实现壳体零件的高效、精确和稳定的加工。
壳体机械加工工艺及其夹具设计方案
攀枝花学院Panzhihua University本科毕业设计 <论文）文献综述院 <系）：机械工程学院专业：机械设计制造及其自动化班级：2009级机制 4 班学生姓名：周勇均学号: 2009106011702018年 3月 4日本科生毕业设计 <论文）文献综述评价表毕业设计 <论文）题目壳体机械加工工艺及其夹具设计综述名称壳体机械加工工艺及其夹具设计综述评阅教师姓名职称评价项目优合不合良格格综述结构01文献综述结构完整、符合格式规范能准确如实地阐述参考文献作者的论点和实验02结果综述内容03文字通顺、精练、可读性和实用性强反映题目所在知识领域内的新动态、新趋势、04新水平、新原理、新技术等中、英文参考文献的类型和数量符合规定要05求，格式符合规范参考文献06围绕所选毕业设计<论文）题目搜集文献成绩综合评语：评阅教师 <签字）：年月日一、前言制造工艺是制造技术的灵魂、核心和关键，是生产中最活跃的因素。
其过程是采用金属切削刀具或磨具及其他加工方法来加工工件，使工件达到所要求的形状、尺寸、表面粗糙度和力学物理性能，从而生产成为合格零件。
而机械加工工艺规程是规定产品或零件机械加工工艺过程和操作方法等的工艺文件，是一切有关生产人员都应严格执行、认真贯彻的纪律性文件。
机床夹具是机床上装夹工件的一种装置，其作用是使工件相对于机床和刀具有一个正确的位置，并在加工过程中保持这个位置不变。
使用夹具可以有效的保证加工质量，提高生产效率，降低生产成本，扩大机床的工艺范围，减轻工人劳动强度，保证安全生产等，因此，夹具在机械制造中占有重要的地位。
考虑到机械加工工艺安排及夹具的使用在壳体的生产中直接影响到其加工质量和生产效率等，所以对壳体的机械加工工艺及夹具设计的课题有着十分重要的意义。
课题的主要研究内容是减速器壳体的加工工艺和夹具的设计。
其中需要解决的主要问题是处理好生产中工件的加工质量、生产效率和经济性之间的关系。
组合活门壳体零件的机械加工工艺规程及工装论文概述
论文概述本课题是组合活门壳体零件的机械加工工艺规程及工装的设计，壳体零件是机械中常用的一种零件，通常起支承作用。
它的应用范围很广，例如支承旋转轴上的轴承、重要零部件的保护与集成等等。
本课题的的设计重点是明白机械加工工艺规程和工艺装备设计，本课题能使我们学习研究机械加工工艺规程的意思与作用及相关工装夹具设计的知识。
机械加工工艺规程是指导车间生产的主要技术文件、生产准备和管理准备的重要资料、新建或扩建工厂和车间的基本依据、还便于交流与推广先进经验。
正确的工艺规程可以稳定地保证产品的质量和获得较高的生产率及经济效益、能使生产均衡、顺利的进行。
机床夹具是机械制造中一项重要的工艺装备，工件通过机床夹具进行安装，包含工件通过夹具上的定位元件获得正确的位置及通过夹紧机构使工件的既定位置在加工过程中保持不变两个方面，这样就可以保证工件的加工表面的位置精度，且精度稳定；使用夹具安装工件，可以减少划线、找正、对刀等辅助时间，它可以缩短辅助时间，采用多件、多工位夹具、以及气动、液压动力夹具夹紧装置，可以进一步减少辅助时间，提高生产率；有些机床夹具实质上是多机床进行了部分改造，扩大了原机床的功能适用范围；可以减轻工人的劳动强度，保证生产安全；通过本题目可以使我们对机械加工工艺的规程制定及工艺装备夹具的设计有较深入的学习！机械制造业是国民经济的支柱产业，是国家创造力、竞争力和综合国力的重要体现。
机械制造工艺是将各种原材料、半成品加工成产品的方法和过程。
它是应先进工业和科学技术的发展需求而发展起来的。
现代工业科学技术的发展又为制造业技术提供了近一步发展的技术支持，如新材料的使用、计算机技术、微电子技术、控制理论与技术、信息处理技术、测试技术、人工智能理论与技术的发展与应用都促进了制作工艺技术的发展。
现代机械制造中较多的采用了数控机床、机器人、柔性制造的单元和系统等高技术的集成，来满足产品个性化和多样化的要求。
零件在工艺规程制定之后，就要按工艺规程顺序进行加工。
壳体零件加工工艺规程及夹具设计
题目：某壳体零件加工工艺规程与夹具设计学生姓名：指导教师：学科专业：机械设计制造与其自动化学科类别：工学2014年06月1 / 35壳体零件加工工艺规程与夹具设计2 / 35毕业设计（论文）任务书系 别 机电信息系专业 机械设计制造与其自动化 班B100201姓名 学号1.毕业设计（论文）题目： 某壳体零件加工工艺规程与夹具设计2.题目背景和意义：机械制造工艺对产品的质量控制起着重要作用，夹具是能够使产品按一定的技术要求准确定位和牢固夹紧的工艺装置，它的主要用于保证产品的加工质量、减轻劳动强度、辅助产品检测、展示、运输等。
工件的工艺分析与夹具设计是工艺工程师必备的专业素质，本课题的目的是通过完成毕业设计，使学生掌握机械加工的流程，对培养学生尽早成为合格工艺工程师具有重要的实践意义。
3.设计(论文)的主要内容（理工科含技术指标）：（1）查阅与本课题相关的文献资料（至少2~3篇外文）。
（2）对零件图进行工艺分析，绘制零件的二维和三维图。
（3）确定毛坯种类与制造方法，绘制毛坯图。
（4）拟定零件的加工工艺规程，确定加工方案，选择合适的刀具，确定切削用量，定位基准和装夹方式等。
（5）填写机械加工工艺过程卡片、工序卡片。
（6）设计指定1-2个工序的机床夹具，有定位分析（自由度）、夹具的定位误差计算等；（7）绘制各夹具的装配图；要求各夹具设计合理，符合工程实际；（8）撰写设计说明书。
主要技术指标：年产量5000件/年。
各零件的具体参数见所给参考图纸。
4.设计的基本要求与进度安排（含起始时间、设计地点）：1-3周 明确设计要求，查阅文献，收集相关资料，进行零件图的三维造型设计，撰写开题报告 4-6 周 完成外文翻译；进行工艺规程方案设计 7-8周 填写工艺文件，完成中期答辩 9-10周 各夹具的设计计算，定位分析，设计中存在的问题。
11-12周 绘制各夹具的三维装配图、部分零件工程图。
13-14周 编写设计说明书，总体修改。
壳体零件毕业设计论文
1 零部件分析1.1 零部件作用壳体零件是某型号产品的关键件，该产品四个螺纹4-M2-6G及φ16.5H8与仪器舱连接，而内孔φ55H8是万向支架的支撑，在工作时，壳体零件随某产品一起旋转，但万向支架由于转子的高速旋转，使转子轴在空间的方向保持稳定不动，为某产品提供一个姿态测量基准，测量弹体滚动姿态角，把大地坐标建立在该产品上。
1.2 零件的工艺分析壳体零件有两组主要加工表面，它们之间有一定的位置要求。
现分析如下：以φ16.5H8孔为中心的加工表面。
这一组加工表面包括φ16.5H8及其倒角、φ16.5H8对φ57.8±0.25的同轴度φ0.2；尺寸φ31H14及其对φ16.5H8的同轴度φ0.2、垂直度0.01；四个螺纹孔4-M2-6G 及其对φ16.5H8位置度φ0.2。
其中，主要加工表面为φ16.5H8孔及倒角和其对φ57.8±0.25同轴度φ0.2，表面粗糙度1.6。
以φ55H8孔为中心的加工表面。
这一组加工表面包括φ55H8孔及其倒角、φ55H8对φ16.5H8的同轴度φ0.02、尺寸2.2H12；长度尺寸52.6h11及其对φ16.5H8垂直度0.02；φ53.6H11孔及其对φ16.5H8同轴度φ0.1。
这两组加工表面之间有着一定的位置要求，主要是：（1）尺寸φ16.5H8与φ57.8±0.25之间的同轴度公差为φ0.2。
（2）尺寸φ31H14与φ16.5H8之间的同轴度公差为φ0.2，以及其端面与φ16.5H8之间的垂直度公差为0.01。
（3）尺寸φ55H8与φ16.5H8之间的同轴度公差为φ0.02，以及其端面与φ16.5H8之间的垂直度公差0.02。
由以上分析可知，对于这两组加工表面而言，可以先加工其中一组表面，然后借助于专用夹具加工另一组表面，并且保证它们之间的位置精度要求。
1.3 工件材料分析由于壳体零件在产品飞行过程中受到3500 g的加速度冲击，因此，需要该零件的机械性能（即抗拉强度、硬度较高），同时铸造性能好，因此，在铸造铝合金中选择ZL111能够满足产品性能要求。
连接壳体零件机械加工工艺设计本科论文
制造技术基础课程设计题目连接壳体零件机械加工工艺设计院(系)别机电及自动化学院专业级别学号姓名指导老师2014年7月前言《机械制造工艺学》课程设计要求我们能够综合应用机械制图、机械制造工艺学、工程材料、机械设计、CAD/CAM等专业基础课和主要专业课知识，经过了机械设计课程设计之后，进行的又一次实践性环节。
本次课程设计特别强调对机械制造工艺学和工程材料这两门课程的运用，同时也有对刀具和切屑的部分知识的综合，因此这是我们对以前所学各门课程的一次较为深入的综合总复习，同时还要对相关课外知识进行查阅和学习，也是一次对我们实际运用知识解决问题能力的练习。
这次课程设计同样也会用到以前的金工实习和认知实习的相关知识，也可以说这是对两次实习效果的一次检验。
通过这次课程设计，将会巩固对机械加工工艺规程设计的理论知识，并初步学会自己完成制定简单零件加工工艺规程。
这次的工艺规程课程设计，我的题目是连接壳体的工艺规程设计。
希望通过对连接壳体加工工艺规程的设计，可以进一步学习《机械制造工艺学》并掌握简单零件的加工工艺设计。
虽然这是大学以来的第二次课程设计，但毕竟还是第一次接触制造工艺设计，对知识掌握、熟悉程度以及综合运用还会存在问题，因此在设计中难免会有考虑不周全或错误的地方，希望老师多多批评和指正。
目录设计任务书 (1)1. 设计题目 (1)2. 零件图 (1)3. 基本要求 (1)4. 设计的任务 (1)5. 填写工艺文件 (2)设计方案 (3)第一章连接壳体零件分析 (3)1.1 零件的作用 (3)1.2 零件的工艺分析 (3)1.3 零件的生产类型和生产工艺 (4)第二章选择毛坯类型绘制毛坯简图 (5)2.1 选择毛坯 (5)2.2 确定机械加工余量及毛坯尺寸 (5)2.3 其它毛坯要求的确定 (6)2-4 绘制连接壳体铸造毛坯图 (7)第三章工艺规程设计 (8)3.1 定位基准的选择 (8)3.2 拟订工艺路线 (8)3.3 加工设备及工艺装备的选用 (11)3.4 加工余量、工序尺寸和公差的确定 (13)3.5 切削用量的计算 (15)3.6 时间定额的计算 (25)第四章小结 (33)参考文献附件设计任务书1、设计题目连接壳体的工艺规程设计2、零件图图1 连接壳体零件图3、基本要求1.选择刀具和确定切削用量的能力；2.掌握分析机床的基本知识，具有选择和使用机床的能力；3.掌握机械加工和装配的基本知识，具有合理选择零件加工方法和产品装配方法的能力；4.掌握制订机械加工工艺规程和产品工艺规程的方法和步骤，具有制订中等复杂程度零件的机械加工工业规程的能力；5.具有运用机械制造工艺的基本理论进行综合分析和解决机械加工过程中一般工艺问题的初步能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
壳体零件的加工工艺规程及其夹具设计毕业论文目录第1章前言 (1)第2章引言 (1)2.1课题的提出原因 (1)2.2课题的主要容 (1)2.3课题的构思 (2)2.4本人所完成的工作量 (2)第3章零件的工艺设计 (2)3.1 零件的功用及工艺分析 (2)3.2 工艺规程的设计 (3)3.3机械加工余量及毛坯的尺寸确定 (9)3.4确定切削用量及基本工时 (10)第4章加工设备与工艺装备选择 (16)4.1选择机床 (16)4.2选择夹具 (16)4.3选择刀具 (16)第5章零件的车床夹具设计 (17)5.1车床夹具设计 (17)5.2问题的提出 (19)5.3定位基准的选择 (20)5.4切削力及夹紧力的计算 (20)5.5夹具结构及定位误差的分析 (22)5.6心轴的有限元分析 (23)5.7车床夹具的截图 (24)第6章钻床夹具设计 (25)6.1问题的提出 (25)6.2定位基准的选择 (25)6.3切削力及夹紧力的计算 (25)6.4定位误差的分析 (27)6.5夹具总体方案 (27)6.6夹紧装置 (28)6.7压板的有限元分析 (28)6.8钻套的选择 (29)6.9钻模板的设计 (30)6.10夹具的装夹与拆卸 (30)6.11钻床夹具截图 (31)总结 (33)参考文献 (35)附录第1章前言毕业设计是大学四年所学知识的综合运用。
对于零件的工艺安排、夹具设计是机械系学生都应掌握的最基本的知识。
这些容对于机械加工起着致关重要的作用。
零件加工质量的好坏、成本的高低，都是这些容的直接反映。
这次的设计主要容是壳体零件。
它的整个加工过程中涉及到毛坯的制造方法选择、加工余量的计算、工艺路线的确定、机床夹具定位和夹紧装置的设计、机械加工刀具和辅具的选择、加工时间的计算以及专用夹具体的设计等容。
通过这次毕业设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时发现自己在专业知识方面的不足。
为今后的工作打下一个良好的基础。
第2章引言2.1课题的提出原因在现代制造技术迅猛发展的今天，机床夹具无论在传统机床上还是在数控机床、加工中心上，仍是必不可少的重要工艺装备。
然而，在多品种生产的企业中，每隔3～4年就要更新50～80％左右机床夹具，而夹具的实际磨损量仅为10～20％左右。
因此，设计各种专用夹具以减少夹具的损耗已经摆上的日程。
2.2课题的主要容（1）完成壳体零件的三维造型（2）完成壳体零件的工艺规程及工序卡片（3）完成壳体上一副钻夹具的设计任务（4）完成壳体上一副车夹具的设计任务（5）完成夹具全部零件的三维造型及装配（6）完成关键零件的有限元分析2.3课题的构思在做铣夹具和钻夹具的过程中，首先要分析壳体零件图及加工的技术要求，其次考虑毛坯的选择，再者要考虑制定机械加工工艺过程中一些关键问题，像基准的选择、零件表面加工方法的选择、加工顺序的安排和组合、加工路线的拟定等等都需要了解大量的资料后精心加以选择和确定，最后结合实际情况设计出方便实用且经济的夹具。
2.4本人所完成的工作量壳体零件的三维造型及零件图，以及工序过程卡，一副钻夹具装配图及零件图，一副铣夹具装配图及零件图，全部零件的三维造型图及装配图，关键零件的有限元分析第3章零件的工艺设计3.1 零件的功用及工艺分析3.1.1 零件的功用题目所给的零件是壳体零件，即某种产品的外壳，主要作用是用来支承、包容、保护运动零件或其他零件，也起定位和密封作用，其三维形状以及零件图如下：三维模型如下：图3.1 三维模型图二维零件图如下：图3.2 壳体零件图零件的实际形状如上图所示，从零件图上看，该零件结构比较复杂。
3.1.2零件的工艺分析壳体零件共有两组加工表面，它们相互间有一定的加工要求。
现分述如下: （1）以φ20mm孔中心轴线为中心的加工表面。
这一组加工表面包括：两个直径φ50mm的外圆端面，两个直径为φ90mm的外圆端面及倒角，还有8个φ15mm的通孔，其中，主要加工表面为8个φ15mm的通孔。
（2）以φ18mm孔中心轴线为中心的加工表面。
这一组加工表面包括：一个φ50mm的外圆端面，一个+0.16036φmm 的孔，一个1:7梯形孔以及退刀槽。
这两组加工表面之间有着一定的加工要求，主要是：+0.16036φmm 孔的粗糙度要求是6.3；1:7梯形孔的粗糙度要求是1.6；其余各面及孔的粗糙度要求是12.5。
3.2 工艺规程的设计3.2.1 确定生产类型（1）确定生产纲领：机械产品在计划期应当生产的产品产量和进度计划称为该产品的生产纲领。
机械产品的生产纲领除了该产品在计划期的产量以外，还应包括一定的备品率和平均废品率，其计算公式为3.1。
()n 1N αβ=⨯++（3.1） 式中n 为零件计划期的产量；α为备品率；β平均废品率。
由生产任务得：100n =,5%α=,3%β=，代入公式计算，()600015%3%108N =⨯++=（2）确定生产类型：最终传动箱壳体长110mm ，宽80mm ，高100mm ，属于中型零件，壳体生产纲领为108件，属于小批量生产。
3.2.2确定毛坯的制造形式毛坯的铸造方法：由上文可知，该壳体属于小批量生产，对于毛坯制造宜采用金属模机器造型、模锻、压力铸造等。
本次采用金属模机器造型，这种铸造方法的特点是铸件部组织致密，机械性能较高，单位面积的产量高，适用于泵体、泵盖、壳体、减速箱体、汽缸头等中、小型铸件。
毛坯的材料是HT200。
3.2.3基准的选择选择工件的定位基准，实际上是确定工件的定位基面。
根据选定的基面加工与否，又将定位基准分为粗基准和精基准。
在起始工序中，只能选择未经加工的毛坯表面作为定位基准，这种基准称为粗基准。
用加工过的表面作为定位基准，则称为精基准。
在选择定位基准时，是从保证精度要求出发的，因此分析定位基准选择的顺序就应为精基准到粗基准。
（1）粗基准的选择选择的原则是：a、非加工表面原则b、加工余量最小原则c、重要表面原则d、不重复使用原则e、便于装夹原则选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续工序提供精基准。
粗基准的选择对保证加工余量的均匀分配和加工面与非加工面（作为粗基准的非加工面）的位置关系具有重要影响。
根据以上选择的原则，可以选择零件左端面作为粗基准。
这样便于加工左右两端面，便于保证其尺寸。
（2）精基准的选择选择的原则是：a、基准重合原则b、基准统一原则c、自为基准原则d、互为基准原则e、便于装夹原则选择精基准时应重点考虑如何减少工件的定位误差，保证加工精度，并使夹具结构简单，工件装夹方便。
根据以上选择的原则，我们就可以φ20孔和φ50右端面定位，用可调辅助支承φ90外圆并找正φ20外圆母线。
精基准选择φ20孔轴线,这样可以便于在一次装夹中车左右端面，完成所需零件形状的加工，所以精基准选择φ20mm孔轴心线。
3.2.4工序的合理组合确定基准以后，就按生产类型、零件的结构特点、技术要求和机床设备等具体生产条件确定工艺过程的工序数。
确定工序数的基本原则：（1）工序分散原则工序容简单，有利选择最合理的切削用量。
便于采用通用设备。
简单的机床工艺装备。
生产准备工作量少，产品更换容易。
对工人的技术要求水平不高。
但需要设备和工人数量多，生产面积大，工艺路线长，生产管理复杂。
（2）工序集中原则工序数目少，工件装，夹次数少，缩短了工艺路线，相应减少了操作工人数和生产面积，也简化了生产管理，在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。
使用设备少，大量生产可采用高效率的专用机床，以提高生产率。
但采用复杂的专用设备和工艺装备，使成本增高，调整维修费事，生产准备工作量大。
一般情况下，单件小批生产中，为简化生产管理，多将工序适当集中。
结构简单的专用机床和工夹具组织流水线生产。
3.2.5制定工艺路线加工工艺路线制定的原则是：在保证产品质量的前提下，尽量提高生产效率和降低成本，并且能够充分利用现有的生产条件。
制订工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。
根据以上分析制定的工艺路线如下(如图3.2及3.3所示)：工艺路线：（1）工艺路线方案一：工序1：铸造毛坯。
工序2：时效处理。
工序3：划线。
工序4：粗铣左右φ50mm端面。
工序5：粗车φ90mm外圆端面并倒角C2。
工序6：钻八个φ15mm孔。
工序7：粗铣顶面φ50mm面。
工序8：钻、扩φ36mm孔。
工序9：镗梯形孔与退刀槽。
工序10：粗铰梯形孔。
工序11：钻M8mm底孔φ6.7mm。
工序12：攻螺纹M8。
工序13：去毛刺。
工序14：清洗。
工序15：检验。
工序16：入库。
（2）工艺路线方案二：工序1：铸造毛坯。
工序2：时效处理。
工序3：划线。
工序4：粗铣左右φ50mm端面。
工序5：粗铣顶面φ50mm面。
工序6：粗车φ90mm外圆端面并倒角C2。
工序7：钻八个φ15mm孔。
工序8：镗φ36mm孔。
工序9：镗梯形孔与退刀槽。
工序10：粗铰梯形孔。
工序11：钻M8mm底孔φ6.7mm。
工序12：攻螺纹M8。
工序13：去毛刺。
工序14：清洗。
工序15：检验。
工序16：入库。
（3）工艺方案比较与分析上述两个工艺方案的特点在于：方案一是先加工以φ18mm孔为中心的一组表面，然后以此为基准加工八个φ15mm孔；而方案二则先完成所有面的加工，再加工各孔。
经比较可见，先加工以φ18mm孔为中心的一组表面，然后以此为基准加工八个φ15mm 孔，这时的位置精度交易保证，并且定位及装夹都较方便。
但方案一中工序4与工序5中涉及到两个不同的机床，不宜采用组合机床。
故决定将方案一中工序4粗铣面改成粗车面，这样工序4与工序5可采用同一个专用夹具，也不用重新装夹，符合工序集中原则。
还有就是方案一工序8用钻、扩φ36mm孔，而方案二工序8用镗φ36mm 孔，这两个工序都可以完成零件的加工，但考虑到两个方案工序9要镗梯形孔及退到槽，如果用钻、扩φ36mm孔，便要更换机床，让费时间，故采用镗孔方案。
具体工艺过程如下：工序1：铸造毛坯。
工序2：时效处理。
工序3：划线。
工序4：粗车左右φ50mm端面。
工序5：粗车φ90mm外圆端面并倒角C2。
工序6：钻八个φ15mm孔。
工序7：粗铣顶面φ50mm面。
工序8：镗φ36mm孔。
工序9：镗梯形孔与退刀槽。
工序10：粗铰梯形孔。
工序11：钻M8mm底孔φ6.7mm。
工序12：攻螺纹M8。
工序13：去毛刺。
工序14：清洗。
工序15：检验。
工序16：入库。
以上加工方案大致看来还是合理的。
但通过仔细考虑零件的技术要求以及可能采取的加工手段之后，发现仍有问题，主要表现加工8个φ15mm 孔时，因为该零件的8个φ15mm 孔全是通孔且加工深度不大，并且到下一表面的距离不大，极易造成钻头折断或擦到下一表面上，甚至会造成零件报废。
