有机电致发光器件简介

合集下载

有机高分子电致发光材料及器件

有机高分子电致发光材料及器件

西北工业大学
Northwestern Polytechnical University
PLED
ELM简介
ELD简介
PLED材料
PLED最新进展
有机电致发光器件的结构示意图 西北工业大学
Northwestern Polytechnical University
PLED
ELM简介
ELD简介
PLED材料
西北工业大学
Northwestern Polytechnical University
PLED
ELM简介
ELD简介
PLED材料
PLED最新进展
PLED材料的性能参数
发光光谱
发射光谱通常有两种,即光致发光光谱(PL)和电致 发光光谱(EL)。PL光谱是由光能激发的,而EL光谱 则需要电能的激发。通过比较器件的光谱和不同载 流子传输材料和发光材料的光谱,可以得出复合区 的位置以及实际发光物质等信息。一般说来,光谱 分散范围愈窄,其单色性愈好
PLED最新进展
西北工业大学
Angew. Chem. Int. Ed. 2014, 53, 1048 –1052
Northwestern Polytechnical University
PLED
ELM简介
ELD简介
PLED材料
PLED最新进展
西北工业大学
J. AM. CHEM. SOC. 9 VOL. 131, NO. 40, 2009
小分子类:
蒽化合物、芴类小 分子 、芳胺类材 料 、喹吖啶酮类 、 有机类硼类蓝光材 料
聚合物类:
聚对苯乙烯撑,聚 噻吩,聚苯胺、和
聚咔唑
西北工业大学
Northwestern Polytechnical University

有机电致发光器件(OLED)课件

有机电致发光器件(OLED)课件

OLED技术的创新与突破
提高效率和稳定性
通过材料和工艺的改进,提高OLED的发光效率和 稳定性,延长使用寿命。
柔性显示技术
进一步研究柔性OLED显示技术,实现更轻薄、可 弯曲的显示产品。
多功能集成
探索将触摸功能、传感器等集成到OLED显示面板 中,实现更多功能。
OLED产业的发展趋势与展望
市场规模持续增长
随着OLED在更多领域的应用,市场规模将持续增长,带动产业的 发展。
技术竞争加剧
随着技术的不断进步,OLED产业将面临激烈的技术竞争,促使企 业加大研发投入。
产业布局优化
随着全球产业格局的变化,OLED产业将进一步优化布局,形成更 加合理的产业链结构。
感谢观看
有机电致发光器件( OLED课件
• OLED基础知识 • OLED器件结构与性能 • OLED制造工艺与设备 • OLED市场与技术发展趋势 • OLED的未来展望
01
OLED基础知识
OLED的定义与特点
总结词
OLED是一种有机电致发光器件,具有自发光的特性,能够实现高对比度、广 视角、快速响应等优点。
OLED在未来的应用前景
显示器技术
随着显示技术的不断进步,OLED 有望成为下一代主流显示技术, 广泛应用于电视、电脑、手机、 平板等电子产品。
照明领域
OLED具有自发光的特性,可以做 成柔性的照明产品,为室内外照明 提供新的解决方案。
可穿戴设备
随着可穿戴设备的普及,OLED的轻 薄、柔性特点使其在智能手表、健 康监测器等设备上具有广阔的应用 前景。
OLED技术的挑战与机遇
挑战
OLED技术的成本较高,良品率较低,且寿命相对较短,这些 问题制约了OLED技术的进一步普及和应用。

有机电致发光材料及器件导论(精)

有机电致发光材料及器件导论(精)

1. 电致发光(EL):发光材料在电场作用下,受到电流和电场的激发而发光的现象,是一个将电能直接转化为光能的一种发光过程(非热转换即不是通过热辐射实现的)。

2. FED,PDP,LCD都存在问题,不能满足时代需求,所以研究更为高效的有机电致发光器件(OLED)。

OLED特点:材料选择有机物,高分子,因而选择范围宽;驱动电压低;发光亮度和发光效率高,发光视角宽,相应速度快;器件可弯曲,不受尺寸限制,分辨率高等。

3. 基态:分子的稳定态即能量最低状态;激发态:被激发后,分子的电子排布不遵循构造原理。

激发态分子内的物理失活:辐射跃迁和非辐射跃迁。

而辐射跃迁:释放光子而从高能激发态失活到低能基态的过程。

导致电子运动轨道界面减少;在势能面上跃迁是垂直发生的。

4. 有机半导体:在外电场作用下,电子和空穴在LUMO和HOMO间的跳跃产生电流。

而掺杂半导体中的载流子浓度大于本征半导体(电子和空穴浓度相同),所以导电性更好5. 直流注入式有机电致发光:在有机EL器件的两端电机上加上直流电源,通电后发光器件受电激发的作用而发光的现象。

过程:载流子注入,载流子传输,电子和空穴碰撞形成激子(激子是彼此束缚在一起的电子和空穴对),激子辐射退激发发出光子。

6. 单线态激子是总自旋为0的激发状态;注入的电子和空穴形成的单线态和三线态激子的比例正比于其状态数,有机电致发光的量子效率最大为25%;Forster能量转移:能量从主体向掺杂材料的传递方式,能在较远距离内实现,为单线态激子;Dexter能量转移:只能在紧邻分子间实现,为三线态激子。

7. 单层器件:单层有机薄膜被夹在ITO阴极和金属极之间,形成的是单层有机电致发光器件。

但是单层器件的载流子的注入不平衡,器件发光效率低。

三层器件是目前OLED中最常用的一种。

在实际的器件中,在发光层往往采用掺杂的方式提高器件性能8. 器件制备过程:刻蚀好的ITO玻璃—清洗—臭氧/氧等离子体处理—基片置于真空腔体—抽真空—蒸发沉积有机薄膜和阴极—取出器件并封装—测试表征9. 有机小分子发光器件通常用真空蒸发沉积的方法制备构成器件的薄膜,整个过程要在真空腔内完成(真空度高于10^-4Pa)。

有机电致发光器件(OLED) 的结构和发光机理

有机电致发光器件(OLED) 的结构和发光机理

摘要OLED 具有全固态、主动发光、高对比度、超薄、低功耗、无视角限制、响应速度快、低电压直流驱动、工作温度范围宽、易于实现柔性显示和3D 显示等诸多优点,将成为未来20 年最具“钱景”的新型显示技术。

同时,由于OLED 具有可大面积成膜、功耗低以及其它优良特性,因此还是一种理想的平面光源,在未来的节能环保型照明领域也具有广泛的应用前景。

本文将系统介绍OLED的发展背景、发展史、制备及应用,介绍了有机电致发光器件(OLED) 的结构和发光机理。

典型的传统OLED是生长在透明的阳极例如ITO玻璃上的,发射出来的光是由最底层衬底透出,这使得它与其他电子元件如硅基显示驱动器的集成变得非常复杂。

因此,理想的做法是研发一种OLED,其光的发射由器件顶部的透明电极透出。

重点介绍一种具有阴极作为底层接触层,阳极ITO薄膜作为顶部电极的表面发射型或者说有机“反转”的LED(OILED)。

介绍了该器件的制备工艺,对该OILED的I一V特性及EL谱进行了测试,发现与传统的OLED相类似,而工作电压有所升高,效率一定程度上降低。

为了进一步改善器件性能,我们对器件增加了保护层(PL),研究了PL对OILED器件性能的影响。

最后概述了器件的技术进展和应用前景, 并展望了未来OLED 发展的方向。

关键词:有机电致发光器件,有机反转电致发光器件,发光机理,保护层(PL),阳极ITO 薄膜AbstractOLED has a solid state, self-luminous, high contrast, ultra-thin, low power consumption, viewing angle, fast response, low-voltage DC drive, the operating temperature range, easy to implement many of the advantages of flexible displays and 3D displays future20 years of the most "money scene" of the newdisplay because OLED has a large-area film, low power consumption, and other fine features, so an ideal plane light source, also has broad application prospects in the future of energy saving lighting in the area. In this paper, the systematic introduction of OLED development background, history of the development, preparation and application, the structure of the organic electroluminescent devices (OLED) and the luminescence mechanism.Typical traditional OLED is growth in transparent anode ITO glass, for example, the light is emitted by bottom gives fully substrate, this makes it and other electronic components such as that the integration of the silica based drive become very complex. Therefore, the ideal way is developing a OLED, its light emission from the top of the device gives fully transparent electrodes. Focuses on a cathode as the bottom contact layer, the anode of ITO films as the top electrode surface emission or organic LED of the "reverse" (OILED). Of the device preparation process, the OILED I-V characteristics and EL spectra of the test, found that similar to the conventional OLED, the working voltage was increased efficiency to a certain extent on the lower. To further improve the device performance of the device to increase the protective layer (PL), PL OILED device performance. Finally an overview of the technical progress and prospects of the device, and looked to the future OLED, the direction of development.Keywords:Organic Electroluminescent Devices,Organic reverse electroluminescent devices, Luminescence mechanism,Protective layer (PL), the anode of ITO films.目录摘要 (I)Abstract........................................................... I I 目录.............................................................. I II 1.绪论.. (1)1.1课题背景 (1)1.2 OLED技术的发展概况 (2)1.2.1 全球OLED发展史 (4)1.2.2 中国OLED发展状况 (5)1.2.3 OLED的应用 (6)1.2.3 OLED的制备 (6)2.有机电致发光器件 (8)2.1 引言 (8)2.2 有机电致发光器件 (8)2.3 有机电致发光器件的结构 (9)2.4 OLED发光机理 (10)2.5 我国发展OLED产业存在的问题及发展趋势 (13)2.5.1 存在的问题 (13)2.5.2 发展趋势 (14)2.6 结论及建议 (14)3.有机反转电致发光器件 (16)3.1 引言 (16)3.2 器件制备工艺 (17)3.2.1 基片的清洗及表面处理 (17)3.2.2 阴极的蒸镀 (17)3.2.3 有机层的成膜 (18)3.2.4 阳极的溅射 (18)/ PVK:TPD/PTCDA/ITO结构的有机反转电致发光器件的研究3.3 Si/Al/Alq3 (19)3.3.1 OILED的I一V特性及亮度测试 (19)3.4 保护层(PL)对器件性能的影响 (26)3.4.1 PL厚度对器件j一V特性的影响 (26)的影响 (28)3.4.2 PL对器件的最大驱动电流Im ax的影响 (28)3.4.3 PL对器件外量子效率qe3.4.4 PL对EL发射谱的影响 (29)3.4.5 顶电极(阳极)面积对载流子注入效率的影响 (30)3.4.6 PL层对器件最表面状态的影响 (31)4.OLED与OILED的特性及存在的问题 (32)4.1 与目前占主流地位的CRT及LCD技术相比,OLED与OILED具有以下更多的优点: (32)4.2 与OLED相比OILED的不同 (34)4.3 OLED与OILED 急待解决的问题和未来发展趋势 (34)结论 (37)5.致谢 (38)6.参考文献: (39)1.绪论1.1课题背景信息显示是信息产业的核心技术之一, 而信息显示技术及显示器件多种多样, 到目前为止,有四种发光物理机制完全不同的固态场致发光形式。

利用有机小分子为发光材料制成的有机电致发光器件(OLED)

利用有机小分子为发光材料制成的有机电致发光器件(OLED)

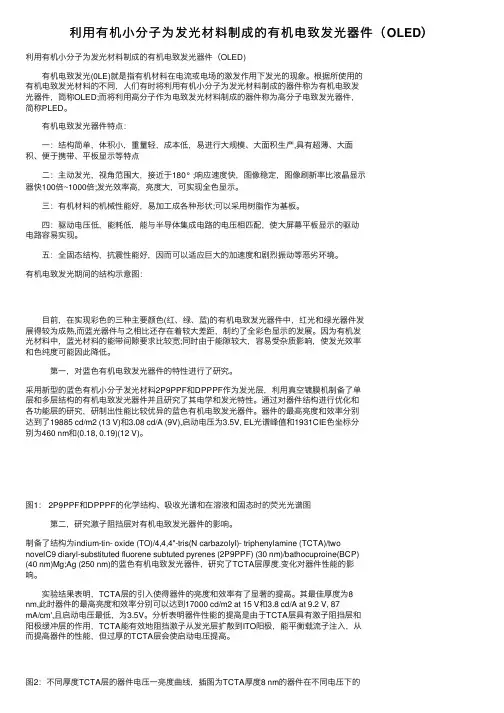

利⽤有机⼩分⼦为发光材料制成的有机电致发光器件(OLED)利⽤有机⼩分⼦为发光材料制成的有机电致发光器件(OLED)有机电致发光(0LE)就是指有机材料在电流或电场的激发作⽤下发光的现象。

根据所使⽤的有机电致发光材料的不同,⼈们有时将利⽤有机⼩分⼦为发光材料制成的器件称为有机电致发光器件,简称OLED;⽽将利⽤⾼分⼦作为电致发光材料制成的器件称为⾼分⼦电致发光器件,简称PLED。

有机电致发光器件特点:⼀:结构简单,体积⼩,重量轻,成本低,易进⾏⼤规模、⼤⾯积⽣产,具有超薄、⼤⾯积、便于携带、平板显⽰等特点⼆:主动发光,视⾓范围⼤,接近于180° ;响应速度快,图像稳定,图像刷新率⽐液晶显⽰器快100倍~1000倍;发光效率⾼,亮度⼤,可实现全⾊显⽰。

三:有机材料的机械性能好,易加⼯成各种形状;可以采⽤树脂作为基板。

四:驱动电压低,能耗低,能与半导体集成电路的电压相匹配,使⼤屏幕平板显⽰的驱动电路容易实现。

五:全固态结构,抗震性能好,因⽽可以适应巨⼤的加速度和剧烈振动等恶劣环境。

有机电致发光期间的结构⽰意图:⽬前,在实现彩⾊的三种主要颜⾊(红、绿、蓝)的有机电致发光器件中,红光和绿光器件发展得较为成熟,⽽蓝光器件与之相⽐还存在着较⼤差距,制约了全彩⾊显⽰的发展。

因为有机发光材料中,蓝光材料的能带间隙要求⽐较宽;同时由于能隙较⼤,容易受杂质影响,使发光效率和⾊纯度可能因此降低。

第⼀,对蓝⾊有机电致发光器件的特性进⾏了研究。

采⽤新型的蓝⾊有机⼩分⼦发光材料2P9PPF和DPPPF作为发光层,利⽤真空镀膜机制备了单层和多层结构的有机电致发光器件并且研究了其电学和发光特性。

通过对器件结构进⾏优化和各功能层的研究,研制出性能⽐较优异的蓝⾊有机电致发光器件。

器件的最⾼亮度和效率分别达到了19885 cd/m2 (13 V)和3.08 cd/A (9V),启动电压为3.5V, EL光谱峰值和1931CIE⾊坐标分别为460 nm和(0.18, 0.19)(12 V)。

有机电致发光器件(OLED)

有机电致发光器件(OLED)

1、有机电致发光显示器件的发展简史
2、有机电致发光显示器件的构造原理
有机电致 发光器件
3、有机电致发光显示器件的发光机理 4、有机电致发光显示器件的制作材料 5、有机电致发光显示器件的驱动方式
6、有机电致发光显示器件的彩色显示
7、有机电致发光显示器件的前沿技术
1
有机电致发光显示器件的发展
➢ 1963年 New York Univ.的Pope等第一次发现有机材料单晶蒽的电致发光现象。
➢ 成膜性和热稳定性良好,不易结晶。
5
有机电致发光显示器件的驱动方式
直流驱动:
多层器件结构
3
有机电致发光显示器件的发光机理
➢ 小分子OLED ➢ 聚合物OLED(也称为PLED) ➢ 镧系有机金属OLED(也叫稀土OLED)
e
复合
eh
光发射
h
金属阴极 有机层
DC 电源
透明阳极 衬底
e
A
h h
阳极
e e e
C
e
h h h
qbi = qVh bi
有机
阴极

有机电致发光过程通常由以下几个阶段完成: 1) 载流子的注入。在外加电场的条件下,电子和空穴分别从阴极和阳
4
有机电致发光显示器件的制作材料特性
➢ 具有良好的空穴传输特性,即空穴迁移率高;
➢ 具有较低的电子亲和能,有利于空穴注入;
空穴传 ➢ 激发能量高于发光层的激发能量;
输材料: ➢ 不能与发光层形成激基复合物; ➢ 具有良好的成膜性和较高的玻璃化温度, 热稳定性好,不易结晶。
➢ 具有高效率的荧光量子效率; ➢ 具有良好的化学稳定性和热稳定性,
➢ 1997年,Princeton Univ. Forrest S R的小组发现磷光的有机电致发光材料,使得 有机电致发光器件的内量子效率可能到达100%。

有机电致发光器件OLED技术介绍

有机电致发光器件OLED技术介绍

有机电致发光器件OLED技术介绍摘要:有机电致发光器件(OLED)具有效率高、亮度高、驱动电压低、响应速度快以及能实现大面积光电显示等优点,因其在平板显示和高效照明领域具有极大的应用前景而引起广泛关注,也是21世纪首选的绿色照明光源之一。

虽然目前平板显示市场主流产品仍为LCD,OLED仍存在问题,但技术的发展与突破将必将会使OLED在未来大放异彩。

关键词:有机电致发光,OLED技术,OLED材料一、OLED简介OLED (Organic Light Emitting Display,有机电致发光显示,又称“有机EL显示”)是指有机半导体材料和发光材料在电场驱动下,通过载流子注入和复合导致发光的现象。

其原理是用ITO透明电极和金属电极分别作为器件的阳极和阴极,在一定电压驱动下,电子和空穴分别从阴极和阳极注入到电子和空穴传输层,电子和空穴分别经过电子和空穴传输层迁移到发光层,并在发光层中相遇,形成激子并使发光分子激发,后者经过辐射弛豫而发出可见光。

辐射光可从ITO一侧观察到,金属电极膜同时也起了反射层的作用。

根据这种发光原理而制成显示器被称为有机发光显示器,也叫OLED显示器。

二、OLED发光原理有机电致发光属于载流子双注入型发光器件,所以又称为有机发光二级管。

其发光的机理一般认为如下:在外加电压的作用下,电子从阴极注入到有机物的最低空轨道(LUMO),而空穴则由阳极注入到有机物的最高占据轨道(HOMO)。

载流子在有机分子薄膜中的迁移被认为是跳跃运动和隧穿运动,并认为这两种运动是在能带中进行。

当电子和空穴在某一复合区复合后,形成分子激子,激子在有机固体薄膜中不断做自由扩散运动,并以辐射或无辐射的方式失活。

当激子由激发态以辐射跃迁的方式回到基态时,我们就观测到电致发光现象。

而发射光的颜色则是由激发态到基态的能级差所决定的。

有机电致发光过程通常由以下几个阶段完成:1)载流子的注入。

在外加电场的条件下,电子和空穴分别从阴极和阳极向夹在电极之间的有机功能薄膜层注入;2)载流子的迁移。

有机电致发光器件简介

有机电致发光器件简介
空穴注入层通常由宽带隙半导体材料 组成,如二氧化硅(SiO2)或氮化硅 (Si3N4),这些材料能够有效地将 正电荷注入到空穴传输层中。
空穴传输层
总结词
空穴传输层负责传输空穴到发光层。
详细描述
空穴传输层通常由有机材料组成,如多苯基小分子或聚合物,这些材料具有较高的空穴迁移率,能够有效地将空 穴传输到发光层。
度的显示效果。
THANK YOU
多色与高分辨率有机电致发光器件研究进展
多色与高分辨率有机电致发光器件是未 来发展的重要趋势之一,其研究进展主 要集中在彩色显示和高分辨率显示两个
方面。
在彩色显示方面,研究者通过合成不同 颜色的发光材料和精细的掺杂技术,实
现全色显示和多色动态显示。
在高分辨率显示方面,研究者采用高精 度印刷和纳米光刻技术,制备高分辨率 的像素电极和功能层,从而实现高清晰
照明应用
总结词
有机电致发光器件具有高效、环保、可弯曲 等优点,在照明领域具有广阔的应用前景。
详细描述
有机电致发光器件的发光效率高,能够实现 高效照明,同时其环保无汞的特性符合绿色 照明的趋势。此外,有机电致发光器件还可 以制成柔性照明产品,如柔性灯带、可折叠 灯具等,具有广泛的应用场景。
生物成像与传感应用
热活化延迟荧光材料的发光寿命较长, 且具有较高的发光效率,因此在有机 电致发光器件中具有广阔的应用前景。
04
有机电致发光器件的应用
显示应用
总结词
有机电致发光器件在显示领域具有高对 比度、宽色域、低能耗等优势,被广泛 应用于电视、显示器、广告牌等显示设 备。
VS
详细描述
有机电致发光器件通过电流激发有机材料 ,产生可见光,具有自发光的特性,无需 背光源,因此可以实现高对比度和宽色域 的显示效果。同时,有机电致发光器件的 能耗较低,能够降低显示设备的运行成本 和维护成本。

有机电致发光器件简介课件

有机电致发光器件简介课件
实现单色和白色发光器件。
21世纪
全彩色、高亮度、大面积的 OLED显示技术得到广泛应用。
02
有机电致发光器件的材料
电子传输层材料
电子传输层材料的主要作用是传输和捕获空穴,其基本要求是具有较高的电子迁移率以及能级匹配,以确保电子和空穴的有 效注入。常见的电子传输层材料包括金属氧化物如ZnO、Ta2O5等。
05
有机电致发光器件的实验研究
实验设备与环境
实验设备
EL器件制备设备、光谱分析仪、电压/电流表、恒流电源等。
实验环境
无尘室、恒温恒湿环境、防震台等。
实验过程与步骤
器件制备
清洗基底、真空镀膜、光刻、刻蚀等。
性能测试
光谱分析、亮度测量、电压/电流测量等 。
数据记录与处理
记录实验数据,分析数据,得出结论。
寿命问题
大面积生产问题
有机材料的老化速度较快,导致有机电致 发光器件的寿命相对较短。
目前有机电致发光器件的生产主要依赖于 真空镀膜技术,这使得在大面积上制造这 些器件变得非常困难且成本高昂。
未来的发展前景
新材料开发
随着材料科学的不断发展,未来可能 会有更多高效、稳定的有机电致发光 材料被发现,进一步提高器件的性能 。
电子传输层材料的能级调整对于器件性能至关重要,通常通过掺杂等方式进行能级调控,以提高电子注入效率和载流子平衡 。
空穴传输层材料
空穴传输层材料的主要作用是传输和注入空穴,同时 阻挡电子,防止其进入发光层。该层材料需要具有较 高的空穴迁移率以及合适的能级结构,以实现有效的 空穴注入和传输。常见的空穴传输层材料包括有机材 料如NPB(N,N'-双(3-甲基苯基)-N,N'-双(4-叔 丁基苯基)-1,1'-联吡啶嗡氯化物)和CuPc(铜酞菁 )。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

有机电致发光的发展历程
1963,Pope et al. Anthracene was used as emitting material
1987,C.W.Tang et al. Alq3 was used as emitting material and diamine derivative as hole transport material.
EML: 高发光效率,限制载流 子在发光层,高的玻璃化温度
ETL: 高电子迁移率,小的电 子注入势垒,大的空穴注入势 垒,高的玻璃化温度
EIL: 电子注入
Cathode:低功函数
Appl. phys. Lett. 1987, 51:913
非掺杂式OLED的发光机理
OLED的发光机理 双注入式复合发光
OLED efficiency
CFL:70-90lm/W
LED:50-130lm/W
OLED已获得大于 100lm/W的效率, 已与无机LED相 抗衡
有机电致发光光源
面光源,不刺眼,适于室 内照明,车内照明,景观 照明等
传统OLED的结构
Cathode EML ITO
Glass Substrate
1990 J.H.Burroughs et al. PPV was used as EL material
1998 S.R. Forrest et al. PtOEP doped in Alq3 was used as EL material
C.W.Tang
Stephen R. Forrest
有机电致发光器件(OLED)的主要应用领域
有机微显示器件
Hale Waihona Puke • 800 lines/inch,30 line/mm; • 硅CMOS驱动,4V工作电压;
尺寸小 分辨率高
• 要求顶发射;
功耗低
• 工艺难度大,国际上只有两个公司能做彩色微显 示器件;
可穿戴电脑 头戴式DVD影院
液晶上下两层玻璃主要是用来夹住液晶,下层玻璃长有薄膜晶体管(Thin film transistor, TFT),而上层玻璃则贴有彩色滤光片(Color filter)。这两片玻 璃在接触液晶的那一面并不是光滑的,而是有锯齿状的沟槽。这个沟槽的主 要目的是希望长棒状的液晶分子沿著沟槽排列,如此一来,液晶分子的排列 才会整齐。因为如果是光滑的平面,液晶分子的排列便会不整齐,造成光线 的散射,形成漏光的现象。但是在实际的制造过程中,并无法将玻璃做成如 此的槽状分布,一般会先在玻璃表面涂布一层PI(polyimide),再用布磨擦 (rubbing) ,使PI的表面分子不再杂散分布,依照固定而均一的方向排列。而 这一层PI就叫做配向膜(alignment film),提供液晶分子呈均匀排列的介面条 件,让液晶依照预定的顺序排列。
发光层 电子传输层 电子注入层
Cathode EIL ETL
EML
HTL HIL Anode
OLED功能层材料要求
Cathode EIL ETL
EML
HTL HIL Anode
Anode:透明、导电、高功函数
HIL: 适合的能级、空穴传输、 改善界面接触
HTL: 高空穴迁移率、高的玻 璃化温度、小空穴注入势垒, 大的电子注入势垒
OLED的发光机理 双注入式复合发光
+ ITO
electron
exciton
_
cathode
hole
Electroluminescent mechanism
exciton: singlet and triplet(1:3)
载流子注入 载流子传输
激子的形成 激子的迁移 发光
HOMO-LUMO energy gap determines wavelength of emitted radiation.
有机电致发光器件简介
郝玉英
太原理工大学物理与光电工程系
2009.9.16
1. 有机电致发光研究的背景及应用 2. 有机电致发光器件的结构 3. 器件的发光机理及结构的优化设计 4. 激子的有效利用-----磷光器件 5. 有机电致白光器件 6. 有机电致发光器件的制备
有机电致发光研究的背景及主要应用
Appl. phys. Lett. 1987, 51:913 ; Appl. Phys. Lett. 1989, 55(15):1489; Jpn. J. Appl. Phys. 1988, 27(4):L713
OLED的多层结构
HIL: HTL: EML: ETL: EIL:
空穴注入层 空穴传输层
主客发光体系统 (掺杂器件)的发光机理
1、Förster 能量转移(库仑作用力方式)
由dipole-dipole 作用,距离较长(50-100Å),此 种转移方式只能使客体转移成singlet state。
2、Dexter能量转移
电子交换,需要电子云重叠或分子接触, 分子间的距离最多只能是几个埃。 须符合Wigner-Witmer选择定则(交换前后 自旋不变,即只发生单重态对单重态和三重 态对三重态的能量转移)
单层结构 Light out
Cathode ETL EML HTL ITO Glass Substrate
三层结构 Light out
Cathode EML HTL ITO
Glass Substrate
双层结构 Light out
Cathode ETL EML ITO
Glass Substrate
双层结构 Light out
优点:主动发光、响应快、温度特性好、功耗 低、薄型化、宽视角、可弯曲、全色显示、环 境友好绿色显示
日本sony发明的世 界第一款OLEDTV 只有3mm(2008年)
OLED vs. LED
LED: Point Source Bright Light
OLED: Area Source Soft Light
❖ Visible - OLED: Displays and Lighting
❖ UV- OLED: Optical Sensor and detector
❖ IR- OLED: Optical Communication
用于显示和照明OLED产品
31-inch OLED TV prototype (Samsung,2005)
