散热器采暖系统安装基础知识
散热器基础知识手册.doc
散热器基础知识手册目录一、风扇结构二、风扇技术术语三、散热片材质介绍四、热管介绍五、测试篇章六、超频篇章七、CPU技术简介八、CPU ROADMAP九、导热膏第一章、风扇结构（工作原理）CPU散热器又称为CPU冷却器，英文名称CPU COOLER，它是针对CPU而设计的散热器装臵，其目的是通过CPU散热器的运作，将CPU之热能散发掉，以达到降低温度的效果。
它通过散热片迅速将CPU之热能传导出去，再借由风扇将其热量强制吹走。
1.1风扇的分类散热风扇是利用旋转叶片与气体的相互作用来压缩与输送气体的，其本体主要由转子和定子组成。
散热风扇一般分以下三类：1.1.1轴流式风扇：气流出口方向与叶片转动方向相同，在轴向剖面上，气流在旋转叶片的流道中沿着轴线方向流动。
1.1.2 离心式风扇：利用离心力作用实现气体输送，扇叶在电机的驱动下高速旋转，使充满叶片间的气体沿着叶片向外甩出，在蜗壳内将动能转换成压力能后从出风口排出。
在轴向剖面上，气流沿着半径方向流动。
1.1.3 混流式风扇：气流沿轴向进入叶轮后，近似地沿着锥面流动，气流方向界于离心式与轴流式之间。
1.2风扇的基本结构一般的风冷散热器使用的主要是轴流式风扇，我们以它为例加以说明。
轴流式风扇可分为两部分1.2.1转子：包括扇叶（含磁框）、轴芯、油圈及卡簧等1.2.2 定子：包括电机、轴承、扇框等。
1.3风扇运转的基本原理根据安培右手法则，导体通过电流，周围会产生磁场，若将此导体臵于另一固定磁场中，则会产生吸力或斥力，造成物体移动。
依据此原理，在直流风扇的扇叶底部，事先安装一个充有磁性的橡皮胶磁铁。
环绕着矽钢片，轴心部分缠绕两组线圈，并使用霍尔感应元件作为同步侦测装臵，控制一组电路，该电路使缠绕轴心的两组线圈轮流工作。
矽钢片产生不同磁极，此磁极与橡胶磁铁产生吸斥力。
当吸斥力大于风扇的静摩擦力时，扇叶自然转动，由于霍尔感应元件提供同步信号，扇叶因此得以持续运转，至于其运转方向，可依右手法则而定。
暖气安装全套资料
暖气安装全套资料本文将会提供暖气安装的全部资料，包括所需工具，准备工作，安装步骤以及注意事项。
所需工具- 暖气片- 电钻- 手电钻- 螺丝刀- 小锤子- 螺丝扳手- 水平尺- 聚氨酯泡沫- 管道装配件准备工作1. 确定安装位置：选择一个合适的位置安装暖气片，最好在窗户附近，这样可以加快房间的加热速度。
2. 测量尺寸：用水平尺测量暖气片的尺寸，将其记录下来并留出一个合适的安装空间。
3. 清洁工作区域：将安装区域周围的地面、墙壁等清洁干净，以防干扰安装过程。
4. 准备安装材料：聚氨酯泡沫可用于将底座连接到墙壁。
管道配件包括紫铜管、三通，弯头，止回阀和接头。
安装步骤1. 处理管道：将管道双端削平，确保紫铜管上的锯齿紧密咬合。
2. 安装支架：使用螺丝刀和螺丝扳手将支架安装在墙上。
3. 安装管道：插入三通，注意其方向，将紫铜管插入连接器。
4. 使用聚氨酯泡沫安装底座：将聚氨酯泡沫注入安装底座内，然后将底座连接到三通上。
5. 安装暖气片：在底座上安装暖气片，确保暖气片与墙面保持平行。
6. 校准暖气片：确保暖气片的均匀受热和运作。
7. 测试管道：将管道连接到供水管道和暖气片，打开止回阀，将水加入管道，检查是否漏水。
注意事项- 安装前确保断开燃气和电源。
- 如果您不确定如何根据安装资料正确安装暖气片，请寻求专业帮助。
- 在所有操作之前确保使用正确的安全装备，例如手套和护目镜。
- 切勿浪费聚氨酯泡沫，应避免使用过多。
希望本文提供的资料可以帮助您顺利安装暖气片，如有不清楚的步骤，请在安装前仔细阅读和理解本文。

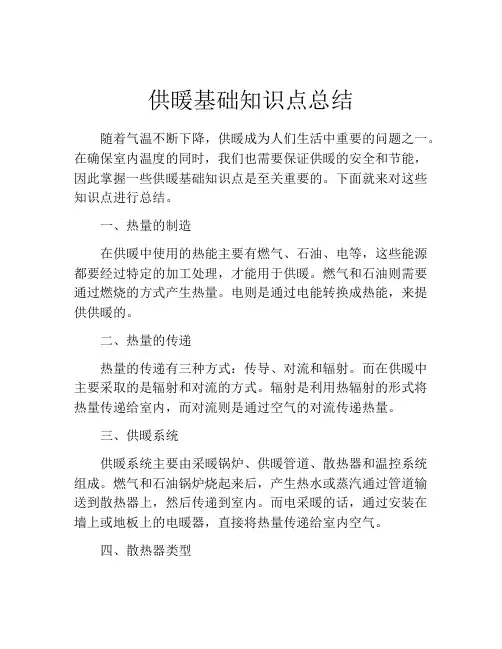

供暖基础知识点总结
供暖基础知识点总结随着气温不断下降，供暖成为人们生活中重要的问题之一。
在确保室内温度的同时，我们也需要保证供暖的安全和节能，因此掌握一些供暖基础知识点是至关重要的。
下面就来对这些知识点进行总结。
一、热量的制造在供暖中使用的热能主要有燃气、石油、电等，这些能源都要经过特定的加工处理，才能用于供暖。
燃气和石油则需要通过燃烧的方式产生热量。
电则是通过电能转换成热能，来提供供暖的。
二、热量的传递热量的传递有三种方式：传导、对流和辐射。
而在供暖中主要采取的是辐射和对流的方式。
辐射是利用热辐射的形式将热量传递给室内，而对流则是通过空气的对流传递热量。
三、供暖系统供暖系统主要由采暖锅炉、供暖管道、散热器和温控系统组成。
燃气和石油锅炉烧起来后，产生热水或蒸汽通过管道输送到散热器上，然后传递到室内。
而电采暖的话，通过安装在墙上或地板上的电暖器，直接将热量传递给室内空气。
四、散热器类型散热器是供暖系统中的重要部分，主要有挂式、立式、地暖式等多种类型。
这些散热器的选择要考虑到散热效果、占用空间以及美观度等因素，同时还需要根据室内面积来选择合适的散热器种类。
五、温控系统温控系统是控制室内温度的重要手段。
分为人工控制和自动控制两种。
人工控制是通过手动调节散热器温度来实现；而自动控制是通过探测室内温度，再根据设定的温度自动调整散热器温度来实现室内温度控制。
六、供暖安全在使用供暖设备时，我们也应该特别注意其安全性。
首先，要保证供暖设备的正常工作，非专业人员不应私自清洗和维修设备，对于出现异常情况应及时联系供暖服务商进行维修。
同时，还要注意使用安全阀和过压保护装置来保证设备的安全和稳定。
七、供暖节能供暖节能是当前社会普遍关注的话题，节能不仅可以减少能源的浪费，也可以降低能源开销。
为了实现供暖节能，我们可以采用一些措施，如增加墙体保温材料、安装能源回收设备、使用节能的散热器等。
综上所述，掌握供暖的基础知识点是很重要的，只有深入了解供暖原理和设备，才能实现供暖的高效、安全和节能。
基础暖通知识
基础暖通知识暖通是指对室内空气温度、湿度、空气流动速度和质量进行调节的工程技术。
它涉及到供暖、通风、空调和卫生设备等方面的知识。
本文将介绍一些基础的暖通知识，帮助读者了解暖通工程的基本原理和相关设备。
一、供暖系统1. 常见供暖方式：- 水暖系统：通过热水或蒸汽传递热能，包括暖气片、地暖等。
- 空气暖气系统：通过空气对流传递热能，包括中央空调和热风暖气机等。
- 电暖系统：通过电能转化为热能供暖，包括电暖气片、电热地板等。
2. 供暖系统的组成：- 发热设备：常见的有锅炉、热泵、热交换器等。
- 配管系统：用于传递热介质，包括主管道、分支管道和散热器连接管等。
- 控制系统：用于控制供暖设备的开关、温度和湿度等参数。
二、通风系统1. 通风的作用：- 新风供应：保持室内空气新鲜，排除二氧化碳和污染物。
- 湿度调节：控制室内湿度，避免过高或过低。
- 室内空气流动：使空气流通，避免死角。
2. 通风系统的种类：- 自然通风：依靠自然气流实现通风，例如窗户、通风口等。
- 强制通风：通过风机或风扇驱动空气流动，例如中央空调、集中通风系统。
三、空调系统1. 空调的功能：- 降低室内温度：夏季通过制冷实现降温。
- 提高室内温度：冬季通过制热实现加热。
- 控制室内湿度：去除多余湿气或增加湿气。
- 净化空气：去除室内的尘埃、异味等。
2. 空调系统的组成：- 冷源设备：包括压缩机、冷凝器、蒸发器等。
- 配管系统：用于输送冷热介质。
- 室内机组：包括风机盘管、空调柜机等。
- 控制系统：用于控制温度、湿度和空气流速等参数。
四、卫生设备1. 常见卫生设备：- 热水器：提供热水供应。
- 排水系统：包括下水道、地漏、排水管等。
- 消防设备：包括喷淋系统、烟雾探测器等。
2. 卫生设备的维护：- 定期清洁：清理水垢、污垢等，保证设备正常运行。
- 检查维修：及时修理漏水、堵塞等问题，确保安全使用。
五、能效与节能1. 能效评价指标：- 能效比（COP）：冷热量输出与能量输入之比，反映供热或供冷性能。
散热基础知识介绍
Return to Index
一、散热的三种方式
• 三种散热方式
1) 传导: 热量由高温
区向低温区传递。
CONDUCTION
2) 对流: 利用流体的运
动将热量从一个区
域传递至另一区域。
CONVECTION
3) 辐射: 热量以电磁波 方式向四面八方传 送，它能在真空中 进行而无须任何 介 质。
RADIATION
4:1
15:1
6:1
60:1
40:1
yes
yes
yes
no
no
0.063” Aluminum Copper
0.040” Aluminum
0.07” Aluminum Zn, Mg
0.032” Aluminum Copper
0.010” Aluminum Copper
Return to Index
成本比较
Y
Y/X = 8 : 1 Max ratio ~15:1
Return to Index
铸造 Castings
• • • • 形状变化范围大 适于量大产品 加工成本高 导热性低
Return to Index
粘结 Bonded Fin Assemblies
• • • • 适合高的、纵横比大的散热器 表面积式extrusions的2－4倍 要求强制对流冷却 要求厚的Base
Return to Index
Zipper fin
• 容易安装 • Fin间距一致 • 适合批量生产
Return to Index
性能比较
Fin Type Max. Fin Height Max Aspect Ratio OmniDirectional Minimum Fin Thick Material Type Stamped 2.0” Extruded 3.0” Cast 3.0” Bonded 6.0” Folded 2.0”
供热基础知识
供热基础知识供热是指通过各种方式将热能输送到建筑物内部，为人们提供温暖的生活和工作环境的过程。
本文将介绍一些关于供热的基础知识，帮助读者更好地理解供热系统的运作原理和相关概念。
一、供热系统的组成供热系统主要由供热设备、输送设备和终端设备三部分组成。
1. 供热设备供热设备是供热系统的核心部分，包括锅炉、热交换器、热泵等。
锅炉是最常见的供热设备，通过燃烧燃料产生热能。
热交换器主要用于在介质之间传递热量，常见的热交换器有散热器、换热器等。
热泵则利用空气、水源或地热等能源将低温热能转化为高温热能。
2. 输送设备输送设备包括供水管道、输水泵、输热管道等。
供水管道将热介质输送到各个建筑物内部，输水泵负责提供输送介质的压力，输热管道将热能传输到终端设备。
3. 终端设备终端设备是供热系统最接近用户的部分，包括散热器、换热器等。
散热器是最常见的终端设备，通过与热介质接触，将热能散发到建筑物内部。
二、供热方式的分类供热方式主要分为集中供热和分散供热两种形式。
1. 集中供热集中供热是指将热能集中供应给多个建筑物，常见的形式包括热电联供和热水供应。
热电联供是将发电厂产生的余热利用起来，通过锅炉将烟气中的热能转化为热水供应给周边建筑物。
热水供应则是通过集中供热站将热能输送到热交换器，再将热水供应给建筑物。
2. 分散供热分散供热是指每个建筑物单独设立供热设备，通过自身供热系统提供热能。
这种方式灵活性较高，但效率较低，通常适用于小型建筑物或区域。
三、供热系统的热量计量为了确保供热系统的稳定运行和合理使用热能资源，热量计量是非常重要的。
常见的热量计量方法有全站计量和分户计量两种。
1. 全站计量全站计量是指通过在供热主管道上安装热量计，测量主要热源的热量输出情况。
这种方式适用于集中供热系统，可以对供热站整体的热量消耗进行监测和管理。
2. 分户计量分户计量是指在各个建筑物内安装热量计量仪，对每户的热量消耗进行独立计量。
这种方式适用于分散供热系统，可以实现不同建筑物之间的热量分配和费用结算。
采暖基础知识
采暖基础知识1.基本观点：采暖系统：冬天向室内供热保持室内所需温度的建筑设备叫做采暖系统。
采暖系统由热源或供热装置、散热设备及供热管道构成。
输送热量的物质或带热体叫做热媒，一般采纳水和蒸气做为热媒。
热媒在热源获取热量经过供热管道输配到各个用户或散热设备，由散热设备把热量发散到室内。
围护构造：建筑物及房间各面的围挡物，如墙体、屋顶、地板和门窗等。
分内、外头护构造两类。
采暖热负荷：为保持采暖房间室内温度达到设计要求标准时，依据采暖房间围护构造的耗热量和得热量的均衡计算结果，需要采暖系统供应的热流量。
2.基本计算：1)采暖设计温度参数选择：a)采暖室外计算温度 t W : 各地域采纳不一样计算温度，拜见规范规定。
b)采暖室内计算温度 t n: 寝室 18 .C 或 20 .C；洗手间（带浴室） 25 .C；厨房14 .C 或 16.C。
c)采暖系统供回水温度：关于壁挂炉采暖系统，依据散热设备不一样，采纳不一样供回水温度。
散热器系统 : 供水温度（ t g）85 .C 或 80 .C , 回水温度（ t h）65 .C 或 60 .C地板辐射系统：供水温度（t g）≤ 60 .C，供回水温差宜小于或等于10.C。
风机盘管系统：供水温度（t g）65 .C 或 60 .C,回水温度（t h）55.C或50.C 2）常用工程单位换算（见热工基础知识部分）依据不一样地域采暖室外计算温度t W及不一样功能房间的采暖室内计算温度t n，采暖热负荷能够由采暖面积均匀热指标及采暖面积进行估量。
同时要考虑采暖房间外头护构造的朝向及墙体的节能保温状况。
当采暖室外计算温度低，房间采暖室内计算温度高，外墙朝向为北向且保温性能差时，需采纳较大的采暖面积均匀热指标。
依据《民用建筑节能管理规定》，新建居住建筑外头护构造已考虑节能保温举措，不一样地域采暖面积均匀热指标须依据当地气象条件确立。
关于北方地域主导风向为西北，南向及外墙少的房间热指标较小，东向房间稍多，西北向及外墙多的房间最大。
HVAC系统基础知识
换热器结构与性能
板式换热器
由一系列金属板片组成，板片之 间形成狭窄的流道，具有结构紧 凑、传热效率高、耐高压等特点
。
管壳式换热器
由管束和壳体组成，管内走一种流 体，管外走另一种流体，通过管壁 进行热量交换，具有结构简单、制 造方便等优点。
热管换热器
利用热管的高效传热性能，将热量 从一端传至另一端，具有传热效率 高、温差适应性强等特点。
运行维护注意事项
定期检查
定期对HVAC系统进行全面检查，包括设备性能、管道状况、电气 安全等方面，确保系统处于良好状态。
清洁保养
保持设备和管道的清洁，定期清理散热器、过滤器等部件，防止堵 塞和污染。
及时处理故障
发现故障时应及时停机检修，避免故障扩大影响系统性能和寿命。同 时，要记录故障情况和处理过程，以便后续分析和改进。
统。
供暖
在寒冷季节为建筑内部提供适 宜的温暖环境。
通风
为室内提供新鲜空气，排除污 浊空气，保持空气流通。
空气调节
在炎热季节为室内提供凉爽环 境，同时控制室内湿度，提高
舒适度。
发展历程及现状
早期阶段
以简单的火炉和开窗通风为主。
工业革命时期
随着工业发展，出现了集中供暖系统和通风设备。
发展历程及现状
• 现代阶段：随着科技进步，HVAC系统逐渐实现智能化和 高效化。
调试过程检查项目
管道连接检查
01
检查各管道连接是否紧固，有无泄漏现象，确保管道系统的密
封性。
电气设备检查
02
检查电气线路连接是否正确，开关、保护装置等是否正常工作
，确保电气系统的安全性。
系统运行测试
03
启动系统，观察各设备运行是否正常，监测温度、压力、流量
供热系统基础知识培训
散热设备
散热设备：是指将热能转换成热量的设备，例如散热器、地暖等。
散热设备是供热系统的终端部分，负责将热能释放到室内空间，提高室内温度。 散热设备的性能和设计应充分考虑室内环境和用户需求，以确保提供舒适、高效 的供暖效果。
供热系统基础知识培训
$number {01}
目录
• 供热系统概述 • 供热系统的设备与部件 • 供热系统的运行与维护 • 供热系统的能效与环保 • 供热系统的安全与规范
01
供热系统概述
供热系统的定义与组成
总结词
供热系统是指通过某种方式将热能从热源传递给用户，以满足其采暖、热水等需求的系 统。
详细描述
检查更换易损件
定期检查供热系统的易损件，如阀门、密封圈等，及时更换损坏的部件。
润滑保养
定期对供热系统的运动部件进行润滑保养，减少磨损，延长使用寿命。
常见故障与排除方法
管道漏水
发现管道漏水时，应立即关闭相 应的阀门，及时修复破损部位。
温度不达标
检查供热系统的温度是否正常，如 果温度不达标，应调整温Байду номын сангаас设定值 或检查是否有堵塞、结垢等问题。
节能技术
热泵技术
利用热泵将低位热源转化 为高位热能，提高能源利 用效率。
智能控制
采用智能控制系统，根据 实际需求自动调节供热量 ，避免能源浪费。
余热回收
回收供热系统中的余热， 用于其他用途，提高能源 利用效率。
环保要求与排放控制
环保标准
暖气片(散热器)基础知识
暖气片(散热器)基础知识【1】暖气片(散热器)基础1、暖气片(散热器)计量单位的W 是什么？散热器技术性能中的W 是热功率计量单位。
是指每米或每片（柱）散热器在不同工况下每小时的散热量（瓦）。
2、什么是金属热强度？其在工程中的实际意义是什么？金属热强度Q（W/KG .℃）:是指金属散热器内热媒的平均温度与室内空气温度相差1℃时,每公斤质量的金属单位时间所散出的热量.Q值越大,说明散出同样的热量所耗用金属越少.这个指标是衡量散热器节能和经济性的一个指标。
各种散热器的金属热强度比较表散热器的类型金属热强度范围(W/Kg℃)散热器类型金属热强度范围(W/Kg℃)钢制柱型散热器0.6-1.3 铝制柱翼型散热器 1.8-3.9钢制板型散热器0.9-1.4 铜铝复合柱翼散热器 1.2-2.83、什么是散热器的传热系数?散热器的传热系数K(W/㎡.℃):是指散热器内热媒的平均温度与室内气温相差为1度时,每平方米散热面积所传出的热量.该值与散热面积的乘积,再乘标准传热温差(64.5℃)就是该散热器的标准散热量.即Q=K.F.64.5,在散热面积一定的情况下,K值越大,则散热器的散热量就越大.K值为整个传热过程的综合系数(包括对流传热和辐射传热),与散热器本身的特点和使用条件有关,如水流情况,内外表面情况等。
4、散热器的散热过程是什么样的?当温度较高的热媒在散热器内流过时,热媒所携带的热量通过散热器不断地传给温度较低的室内空气,其散热过程为:1、散热器内的热媒通过对流换热把热量传给散热器内壁面(内表面放热系数)2、内壁面靠导热把热量传给外壁;3、外壁靠对流换热把大部分热量传给空气,又靠辐射把一小部分热量传给室内的物体和人.5、散热器的水容量对采暖的影响如何?散热器水容量对采暖的影响:1、散热器的水容量大,采暖系统热惰性比较大,在锅炉间断供热时,水冷却时间稍长一些,采暖房间仍可以保持相当长时间的一定温度.但再供水时,水升温也比较慢.大水容量的系统调节反映速度较慢.在连续供热时,对供暖质量无影响；2、散热器的水容量小,启动时间短,温度调节灵敏,居室升温快,便于分户计量供热,既省钱又方便；3、热量是靠流动的水携带和运输的,水容量大小对热量无直接影响,只是调节时间有长短分别。
散热设计基础知识
散热设计基础知识概述散热设计是指为了有效地降低电子设备的温度，保证其正常工作和延长使用寿命而进行的一系列设计和措施。
在电子设备中，由于电子元器件的工作会产生大量的热量，如果不及时散去，就会导致设备过热，影响性能甚至发生故障。
因此，良好的散热设计对于电子设备的可靠性和稳定性至关重要。
热传导热传导是指热量从高温区域传递到低温区域的过程。
在散热设计中，通过合理的热传导路径和散热材料的选择，可以有效地提高散热效率。
常见的热传导路径有导热胶、散热铜片等。
导热胶可以填充在散热片和芯片之间，提高热量的传导效率；散热铜片可以用于连接芯片和散热器，增加传热面积。
散热器散热器是散热设计中常用的设备，通过增大散热面积和利用辐射、传导和对流等方式来散热。
散热器的设计应考虑散热面积、散热片的数量和间距、散热片的形状等因素。
同时，散热器的材料也需要选择热导率高、密度低的材料，如铝合金、铜等。
风扇风扇可以通过强制对流的方式增加空气流动，加速热量的传递。
在散热设计中，风扇通常和散热器结合使用，形成风冷散热系统。
风扇的选型应考虑风量、噪音、功耗等因素。
同时，风扇的布局和安装位置也需要合理，以确保散热效果最佳。
散热片散热片是散热器中的重要组成部分，通过增大散热面积来提高散热效果。
散热片的设计应考虑片的数量、间距、形状等因素。
常见的散热片形状有直翅片、弯曲片等。
直翅片可以增大散热面积，提高散热效率；弯曲片可以增加空气流动路径，增强对流散热效果。
散热材料散热材料是散热设计中的关键因素之一，直接影响散热效果。
常见的散热材料有导热胶、导热硅脂、热导率较高的金属材料等。
散热材料的选择应根据散热要求和成本等因素进行综合考虑。
综合考虑在散热设计中，需要综合考虑多个因素，如散热器的尺寸、散热片的形状、风扇的选型等。
同时，还需要考虑电子设备的工作环境和工作负载等因素。
合理的散热设计应确保散热效果最佳、成本最低、可靠性最高。
总结散热设计是电子设备设计中的重要环节，良好的散热设计可以有效地提高设备的可靠性和稳定性。
采暖供热设备的估算方法与基础知识
采暖供热设备的估算方法与基础知识供暖系统由锅炉、供热管道、散热器三部分组成。
建筑物的耗热量和散热器的确定以及供热管道管径和系统压力损失的计算是一项周密细致和复杂的设计过程。
一般由设计部门暖通设计人员承担。
但是对于我们咨询行业要为某业主在初建、扩建或可研阶段，对供热设备（散热器、管道、锅炉）的选型，造价作出估算及验算供热管道和锅炉的负荷或在施工中需要作局部变更，或需编制供暖锅炉的耗煤计划，常因缺乏数据而不能进行工作，况且这些零星琐碎的工作也不便给设计部门增添麻烦。
为解决上述问题，撰写此文，仅供从事咨询工作的人员参考。
一、建筑物的供热指标（q0）供热指标是在当地室外采暖计算温度下，每平方米建筑面积维持在设计规定的室内温度下供暖，每平方米所消耗的热量（W/m2）。
在没有设计文件不能详细计算建筑物耗热量，只知道总建筑面积的情况下，可用此指标估算供暖设备，概略地确定系统的投资，q0值详见表-1。
各类型建筑物热指标及采暖系统所需散热器的片数表-1序号建筑物类型qo (W/m2)1片/m2(热水采暖)1片/m2(低压蒸气采暖)1 多层住宅60 0.652 不宜采用2 单层住宅95 1.032 0.7793 办公楼、学校70 0.761 不宜采用4 影剧院105 1.141 0.8615 医院、幼儿园70 0.761 不宜采用6 旅馆65 0.707 0.5337 图书馆60 0.652 0.4928 商店75 0.815 0.6159 浴室140 1.522 1.14810 高级宾馆145 1.576 1.18911 大礼堂、体育馆140 1.522 1.14812 食堂、餐厅130 1.413 1.066说明：1).此表散热器是恒定在64.5℃温差情况下的数量。
2).此表所列散热器片数可根据q0的变更作相应修正。
二、散热器散热量及数量的估算1.以四柱640型散热器为准，采暖供回水温度95-70℃热水采暖时，一片散热器的Q值为：Q水=K×F×Δt=7.13×0.20×64.5=92(W/片)式中：K=3.663Δt0.16K=3.663×(100-18)0.16=7.13W/m2·℃当采用低压蒸汽采暖时：Q汽=K×F×Δt =7.41×0.20×(100-18)=122(W/片)式中：K=3.663Δt0.16K=3.663×(100-18)0.16=7.41W/m2·℃根据热平衡原理，将建筑物热指标和所需散热器片数列表1（以四柱640型为准）。
建筑设备基础知识与识图第七章(三)散热器
一.散热器
散热器的分类 按材质可分：铸铁、钢制、铝制、铜质散热器； 按结构形式分：柱型、翼型、管型、板式、排管式等； 按其对流方式分：对流型和辐射型散热器。
一.散热器
1.铸铁散热器
特点:铸铁散热器具有结构简单、防腐性好、使用寿命长 、适用于各种水质、造价低、热稳定性好等优点，广泛用与 低压蒸气和热水采暖系统中。
(3)扁管散热器
2.钢制散热器
(4)钢串片对流散热器
2.钢制散热器
(5)复合散热器
2.钢制散热器
(6)板式散热器
2.钢制散热器
钢质散热器与铸铁散热器相比，有以下特点： （1）金属耗量少； （2）耐压强度高； （3）外形美观，占地面积小，便于布置； （4）耐腐蚀性差，使用寿命短。
3.合金散热器
一.散热器
(3)柱翼型铸铁散热器 介于柱型散热器和翼型散热器。
2.钢制散热器
(1)钢制柱型散热器 结构型式和铸铁柱型相似，每片也有几个中空的立柱。 传热性能较好，承压高，表面光滑易清扫积灰。但制造工
艺复杂、造价高、对水质要求高，易腐蚀，年限短。
2.钢制散热器
(2)光面管散热器
2.钢制散热器
分类:柱型、翼型和复合翼型。
一.散热器
(1）柱型铸铁散 热器
是呈柱状的中 空立柱单片散热 器。外表面光滑 ，每片各有几个 中空的立柱相互 连通。可以进行 组装。
一.散热器
(2）翼型铸铁散热器 分圆翼型和长翼型两类。长翼型散热器
的外表面具有许多竖向肋片。
一.散热器
圆翼型散热器是一根内径 75mm的管子外面带有许多圆形 肋片，管子两端配置法兰。
铜铝合金
铝合金
压铸铝散热器安装技术要求
压铸铝散热器安装技术要求一、引言压铸铝散热器作为一种高效、轻质的散热元件，广泛应用于各类电子设备和工业系统中。
其性能的充分发挥，除了依赖于散热器本身的设计和制造质量外，还与安装技术要求密切相关。
本文将详细阐述压铸铝散热器的安装基础要求、安装流程、注意事项以及结论，为实际安装工作提供指导。
二、压铸铝散热器安装基础要求在安装压铸铝散热器之前，必须满足以下基础要求：1.了解散热需求：对电子设备或系统的散热需求进行充分了解，以便选择合适的散热器型号和规格。
2.环境条件评估：对安装环境进行评估，确保环境温度、湿度、清洁度等符合散热器正常运行的要求。
3.预留空间与通风：在安装位置预留足够的空间，并保持良好的通风环境，以确保散热器能够充分发挥散热效果。
4.提供稳定的支撑：为确保散热器的稳定性，需为其提供可靠的支撑，避免因振动或压力造成损坏。
5.准备必要的工具和材料：根据安装需要，准备螺丝、导热硅脂、垫圈等必要的安装材料和工具。
6.人员培训与资质认证：确保参与安装的人员具备相应的技能和知识，并进行必要的培训和资质认证。
三、压铸铝散热器安装流程以下是压铸铝散热器的安装流程：1.准备工作：确认散热器的规格、型号与设计相符，检查其外观质量，确保无损伤。
同时，准备好安装所需的工具和材料。
2.安装位置确定：根据设计要求和散热需求，确定散热器的安装位置，并清理安装表面。
3.安装固定：将散热器放置在预定位置上，使用螺丝将其牢固地固定在基板上。
确保螺丝拧紧但不过度拧紧，以免损坏螺纹。
4.涂抹导热硅脂：在CPU与散热器接触面涂抹适量的导热硅脂，以填充二者之间的空隙，提高热传导效率。
导热硅脂应均匀涂抹，避免过多的堆积。
5.检查与测试：完成安装后进行必要的检查与测试，确保散热器的性能满足设计要求。
这包括温度测试、压力测试和电气性能测试等。
6.记录与报告：详细记录安装过程、测试结果等信息，并生成报告存档，以便后续维护和检查。
7.清洁与保养：在长期使用过程中，定期对散热器进行清洁和维护，保持其良好的散热性能和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
散热器采暖系统安装基础知识
什么是采暖系统？
散热器采暖系统：以壁挂炉为热源的散热器系统一般采用单管跨越式、并联式、章鱼式（前两种应用较多），供回水管道为地下直埋。
各房间散热器可安装温控阀，如与室内温控器配合则可以达到明显的节能效果。
散热器的连接方式：
1.单管串联式：单管室内采暖系统不能单独调节每个散热器的流量，在实际中应尽力避免采用这种连接方法。
2.串联跨跃管式：跨越管单管室内采暖系统是针对单管系统无法调节的弊病设计的，有专用的阀门，可以调节每个散热器的流量。
3.同程并联式：每个散热器中的水流都经过相同的管道长度。
所以，对每个散热器中的水流量水力平衡的调节更加简单。
如果散热器可以被安装成一个环路，所用管道的长度和双管异程系统是等长的。
4.异程并联式：这种管网系统上，每个散热器上，都需要安装水力平衡阀门，对不同散热器上的水循环进行水力平衡的调节。
以避免在离水泵较近的散热器水流量大，而较远的散热器水流量小的问题。
5.章鱼式连接主要特点：
节能：一对一供热，单组使用加热的水量比较少，循环快。
全开时所用管径比较小，热水循环次数快，热交换次高；安全：地面无任何接口连接，无漏水隐患；
均热：单管供暖，分水器流量调节,各组升温一制；
使用双管系统应注意：由于散热器与壁挂炉之间呈并联关系会出现水力失调现象。
在系统中应利用相应的平衡手段对系统进行水力平衡。
最简单的做法是利用安装在散热器出口处的截止阀，将距离壁挂炉近的散热器上的截止阀适当关小。
较远散热器上的截止阀适当开大，经反复几次调节后可使每个散热器流过相同的流量。
暖气片安装位置及注意事项：
1、最佳的安装位置为窗户底部或者冷墙壁上（见左下
图）。
虽然这样做会增加房间的热量损失，但是这样能够使热量在室内的分布更加均匀，使室内更加舒适(散热器安装位置对室内温度的影响分布的影响见右下图)。
2、连接方法的选择：散热器的进、出口成对角线时，它的散热效果最佳。
当散热器长度小于1米时，它的进、出口也可以在同侧安装。
3、安装距离：
散热器距地板应保持100~200mm。
散热器距墙体应保持35-50mm。
室内采暖系统中为了使室内温度更均匀，对散热器安装位置应充分考虑以下因素：
(1)散热器宜布置在外窗下、因为当室外冷空气从外
窗渗透进室内时，散热器散发的热量会直接加热了周围的冷空气，与室内空气形成了热对流，人处在暖流区内会感到舒适。
如置放在内墙处，通过空气的对流，人们处于冷空气对流区内，会感到不舒适，而且温度分布也不均匀。
(2)散热器不宜布置在无门斗(或无前厅)靠大门口处。
在寒冷地区，散热器若在大门边设置，会因冷风渗透或大门开启进入大量冷空气，当系统在间歇较长或循环不良时，极易冻坏散热器片。
(3)当楼梯间设有散热器时，应按比例布置在底部几层的平台上。
(4)对带有壁完的暗装散热器，在安装暖气罩时，应考虑有良好的对流和散热的空间。
并留有检修的活门或可拆卸的面板。
(5)散热器不应贴靠电源线过近，宜保证30cm净距。
(6)散热器不宜安放在过高位置，影响采暖效果。
管道直径的选择：
散热器的选型：
也将逐渐被市场淘汰。
最适合独立供暖。
缺点：最怕腐蚀、怕氧化，环保性能差。
节能高效，
各种散热器的金属热强度比较表
采暖系统主要使用哪几种管材？
1、以§≥2.75MM的焊接钢管为主,采用丝接；
2、工作压力超过1.0MPA时采用无缝钢管,法兰连接；
3、要求高的工程可采用铜管或不锈钢管；
4、水温较低的系统可采用PB,PPR,PPR铝制复合等塑料管。
不同材质的散热器对水质的不同要求如下：
1、壁厚§=1.2～1.5mm钢制散热器：PH=10～12；O2≤0.1mg/l；
2、铜管（挤压扎制拉伸紫铜管）产品：PH=7～8.5；CL-、SO42-≤100mg/l；
3、铝制产品：PH=5～8.5；CL-、SO42-≤100mg/l；
4、壁厚§≥2.5mm的钢管散热器，可以与采暖系统所用钢管统一要求；
5、有可靠内防腐的钢、铝产品，可根据处理工艺的可靠性适当扩大使用范围。
建筑物耗热量如何估算？
民用建筑供暖单位面积热指标（W/㎡）：
在估算时，应考虑不同地区、楼房或平房、顶层或底层、端头或中间、北房或南房、城里或城外、墙体保温性等因素。
在计算出散热量大小后，再适当多加10～20%，宁可热点，可别冷着。
若安装温控阀，必须过热才可调控。
散热量小了，温控阀是不起作用的，
它不可能把温度调高。
采暖负荷计算中如何处理太阳辐射热的影响？
采暖负荷计算中对太阳辐射热的影响,采取了南“﹣”北“﹢”的朝向修正率方法,修正围护结构的基本耗热量部分。
其修正率为：
北,东北,西北：0-10%；
东,西：-5%；
东南,西南：-10-15%；
南：-15-30%。
各地区按当地冬季日照率、辐射照度、建筑物使用和被遮挡等情况取不同的附加率。
一栋住宅的总循环水量如何估算？
按下式计算：G=0.86Q/△T(KG/H)
式中：G：本楼循环水量,KG/H；
Q：本楼总耗热量,W；
△T：为本楼供回水温差,℃；
0.86：为换算系数。
采暖系统的水循环阻力H(或称作用压头)如何估算？采暖系统的水循环阻力H一般估算如下：
1、按最长环路,室内管道的摩阻和局部阻力,每米管
长,按200-250Pa/M估算；
2、机械循环热水采暖系统，摩擦阻力损失占50%，局部阻力损失占50%；
3、换热器按0.1-0.15MPa估算；
4、设计放大系数：10-20%。
1MPa=10KGF/CM2=100MH2O
1MMH2O=10Pa
散热器安装流程：
1.壁挂炉选型
2.材料进场
3.铺设地板保护膜
4.暖气片定位
5.暖气片挂板安装
6.主管道打洞
7.主管道安装
13.暖气片安装
14.壁挂炉安装
