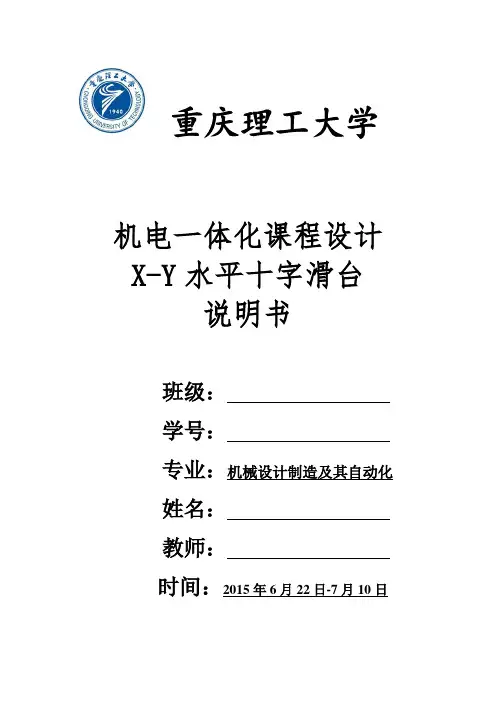

重庆理工大学机电一体化课程设计X-Y水平十字滑台说明书班级:学号:专业:机械设计制造及其自动化姓名:教师:时间:2015年6月22日-7月10日目录一、设计目的 (2)二、设计任务 (2)三、总体方案的确定 (3)1、机械传动部件的选择 (3)2、控制系统的设计 (4)四、机械传动部件的计算与选型 (4)1、导轨上移动部件的重量估算 (4)2、铣削力的计算 (4)3、直线滚动导轨副的计算与选型 (7)4、滚珠丝杠螺母副的计算与选型 (9)5、步进电动机减速箱的选用 (13)6、步进电动机的计算与选型 (13)7、增量式旋转编码器的选用 (19)8、步进电机驱动器的选择 (19)9、联轴器的选择 (21)五、工作台机械装配图的绘制 (22)六、工作台控制系统的设计 (22)七、十字滑台运动控制程序的编制 (22)八、结语 (25)参考文献 (26)一、设计目的课程设计是一个重要的时间性教学环节,要求学生综合的运用所学的理论知识,独立进行设计训练,主要目的:1、通过设计,使学生全面地、系统地了解和掌握数控机床的基本组成及其思想知识,学习总体的方案拟定,分析与比较的方法。

2、通过对机械系统的设计,掌握几种典型传动元件与导向元件的工作原理、设计计算及选用的方式3、培养学生独立分析问题和解决问题的能力,学习并树立“系统设计”的思想4、锻炼提高学生应用手册和标准、查阅文献资料及撰写科技论文的能力二、设计任务1、设计题目X-Y数控工作台机电系统设计2、任务设计一种供立式数控铣床使用的X-Y数控工作台。

要求可以设定工作台的运动速度,实现正向/反向点动、正向/反向连续运动、启动、停止、急停、软硬限位等功能。

3、主要设计参数1.立铣刀最大直径d=16mm2.立铣刀齿数Z=33.最大铣削宽度a c=10mm4.最大铣削深度a p=8mm5.加工材料为碳素钢6.X,Y方向的脉冲当量都为0.01mm/脉冲7.X,Y方向的定位精度都为±0.02mm8.工作台面尺寸为350mm×350mm,加工范围为450mm×450mm9.X,Y方向工作台空载最快移动速度都为2500mm/min10. X,Y方向工作台进给速度都为400mm/min三、总体方案的确定 1、机械传动部件的选择(1)导轨副的选用要设计的X-Y 工作台是用来配套轻型的立式数控铣床,需要承载的载荷不大,但脉冲当量小(pmm y x /01.0==δδ),定位精度高(max max 400/minx f y f v v mm ==),因此,决定选用直线滚动导轨副,它具有摩擦系数小、不易爬行、传动效率高、结构紧凑、安装预紧方便等优点。

欧姆龙plc-cp1h应用基础

欧姆龙plc-cp1h应用基础

欧姆龙PLC-CP1H 应用基础前言前言::可编程序控制器可编程序控制器((PLC )是综合了计算机技术、自动化控制技术和通信技术的一种新型的通用的自动控制装置。

它具有功能强、可靠性高、操作灵活、编程简便以及适合于工业环境等一系列优点等一系列优点。

在工业自动化、过程控制过程控制、、机电一体化、传统产业技术改造等到方面的应用越来越广泛等到方面的应用越来越广泛,,已成为现代工业控制的三大支柱之一支柱之一。

CP1H 型PLC 机是日本欧姆龙公司推出的最新小型机机是日本欧姆龙公司推出的最新小型机,,是一种性价比高性价比高、、功能完备功能完备、、极具竞争优势的通用控制器极具竞争优势的通用控制器。

•1、中央处理器中央处理器::是PLC 的大脑的大脑,,由CPU 和存储器组成和存储器组成。

•CPU 由控制电路由控制电路、、运算器和寄存器组成运算器和寄存器组成,,它在硬件芯片上通过三总线通过三总线((地址总线地址总线、、数据总线和控制总线数据总线和控制总线))与各存储器单元单元,,输入输入、、输出输出((I/O )接口电路相连接接口电路相连接。

•CPU 在PLC 中运行时将不断的以循环扫描的方式中运行时将不断的以循环扫描的方式,,采集输入的信息入的信息、、读取用户程序并执行后读取用户程序并执行后,,将结果存入相关的存储器和刷新输出器和刷新输出。

并进行PLC 的全部管理的全部管理。

•2、存储器:PLC 中配有只读存储器ROM 和随机存储器RAM 二类二类。

•1)ROM :主要存放生产厂家设计好的管理程序主要存放生产厂家设计好的管理程序。

写在内部的数据是永久驻留的数据是永久驻留。

平时主要时读取内部的数据程序平时主要时读取内部的数据程序,,而去执行执行,,而作频繁的改写而作频繁的改写,,所以又称作只读存储器只读存储器。

•2)RAM :由于能随时方便的读或写内部的数据由于能随时方便的读或写内部的数据,,芯片内的数据数据,,在写入后当芯片的电源没掉时能保持不变在写入后当芯片的电源没掉时能保持不变,,但在掉电源后源后,,再上电源时内部的数据变成随机数再上电源时内部的数据变成随机数,,不能保持内部的数据不变数据不变。

机床十字滑台欧姆龙CP1H plc控制系统设计

机床十字滑台欧姆龙CP1H  plc控制系统设计

陕西国防工业职业技术学院SHAANXI INSTITUTE OF TECHNOLOGY 毕业设计论文题目机床十字滑台控制系统设计专业供用电技术班级供电3101姓名孙争龙学号 27310115指导教师沈博二○一二年十二月二十五日毕业设计任务书专业: 供用电技术班级: 供电3101 学生签名: 孙争龙一、设计题目机床十字滑台控制系统设计二、设计内容要求和技术参数1.构建控制系统模型。

2.确定主要控制、执行元件及其型号。

3.绘制电气控制原理图及接线图。

4.设计PLC程序。

5.配置执行元件控制器参数。

6.系统状态、精度分析。

三、设计应完成的技术资料1.系统模型示意图2.PLC控制程序3.控制器参数调试清单4.电气控制原理图5.系统说明书6.毕业设计说明书四、设计考核的主要知识与技能1.培养学生的团队意识,严格、认真、一丝不苟的科学精神,勇于探索的创新精神2.考核学生系统构建能力3.考核学生PLC程序设计能力及伺服、步进电机及其控制器的应用能力4.考核学生对电力拖动控制领域的了解五、设计的主要内容本项目是机加行业典型的定位控制系统,以PLC为主控元件,完成对伺服电机或步进电机的实时控制。

设计主要完成PLC控制程序,控制器参数设置及PLC与控制器的连接方式,最终形成系统及其说明书,并完成毕业设计论文。

六、设计时间:年月日至年月日七、指导教师签名: 沈博毕业设计进度表和平时考核学生签名:孙争龙班级:供电3101平时成绩:指导教师签名:2006年11月6日指导教师评语和评分意见学生姓名:评语:评分:指导教师签名:年月日设计、答辩考核以及毕业设计总成绩学生班级: 供电3101 学号27310115 姓名孙争龙1.设计评语:指导教师签字年月日2.答辩评语:3.毕业设计总成绩:根据学生平时表现、指导教师评语意见,经答辩小组考核,综合评定该生毕业设计成绩为。

答辩小组:组长签名组员签名年月日题目: 机床十字滑台控制系统设计专业:供用电技术班级:供电3101作者:孙争龙指导教师:沈博摘要本篇文章主要进行欧姆龙的CP1H可编程序控制器的十字滑台控制系统的设计。

欧姆龙PLC程序CP1H伺服定位,模拟量控制程式(完整注释,JOG,定长,主从站通信,模拟量控制,步进控制)

欧姆龙PLC程序CP1H伺服定位,模拟量控制程式(完整注释,JOG,定长,主从站通信,模拟量控制,步进控制)

00000 (000000)隔膜纠编步进前限位(CCW ) 000001 (000002)隔膜纠编步进后限位(CW ) 000002(000004) 000003(000010) 000004(000015) 000005(000021) 000006 (000026) 000007(000028)00008(000030)00009(000038) <580.02>b 042 a048 000010(000048) <580.04>b 050 a05500011(000055) 000012(000058)纠偏回原点中00013(000062)纠偏原点确定00014(000064) 000015(000069) 000016(000074)000000(000086)000001(000088)000002(000090)000003(000092)000004(000094)000005(000096)000006(000098)000007(000100)000008(000102)000009(000104)000010(000106)胶带浮棍下信号000011 (000108)胶带切刀张开信号000012 (000110)胶带切刀退回信号000013 (000112)胶带切刀移出信号000014 (000114)贴胶吸盘转备胶位信号00015 (000116)贴胶吸盘转贴胶位信号 000016 (000118)贴胶吸盘退回信号00017 (000120)贴胶吸盘伸出信号00018 (000122)贴胶步进前限位 000019 (000124)贴胶步进后限位 000020 (000126)压胶带上信号 000021 (000128)压胶带下信号 000022 (000130)夹胶带手指张开信号00023 (000132)夹胶带手指闭合信号00024 (000134)拉胶带退回信号 000025 (000136)拉胶带移出信号 000026 (000138)贴胶吸盘真空信号00027(000140)P LC 通信正常000028(000142)00029(000149)<500.00>a 152 a190 <500.01>b 154 a163 000030 (000159) 000031 (000161) 000032(000163) <500.02>a 165 a191 <500.03>b 167 a172 000033(000172) 000034(000175)<500.07>a 287 000035(000190) 000036(000193) <501.00>a 201 000037(000199) <501.00>a 201 000038(000204) <501.01>a 212 000039(000210)a 212 000040(000215) 000041(000221) <501.02>a 222 <501.03>b 226 000042(000231)c 218 c250 c26600043(000237) <501.04>a 238 <501.05>b 242 000044(000247)00045(000253)<501.06>a 254 <501.07>b 258 000046(000263) 000047(000269) <501.08>a 270 <501.09>b 27400048(000279) 000049(000283)贴胶滑台初始位确定00050(000285) 贴胶滑台位置1确定00051(000287) 贴胶滑台位置2确定00052(000289) 贴胶滑台位置3确定00000(000292)000001(000297).<400.02>a 303 000002(000302).<400.02> a 303 000003(000306) <400.03>a 312 000004(000311) <400.03>a 312000005(000315) <680.02>b 323 a330 000006(000328)轴1原点确定 <680.05>a 332 a407 a429 000007(000330)轴1原点确定 <680.05>a 332 a407 a429 000008(000332) 000009(000336)<cD00770> c 350 000010(000342) <533.03>a 344 <533.04>b 348000011(000353)[OP1]00012(000359) <533.05>a 361 <533.06>b 365 000013(000370) 000014(000376) <532.03>a 379<532.04>b 382000015(000387) 000016(000393) <533.10>a 396 <534.06>b 39900017(000404) 000018(000407)轴1原点位确定 <530.06>a 441 000019(000429)卷绕原点确定00020(000431)一次卷绕完成00021(000433)000022 (000435)仿形卷绕完成000023 (000437)一次贴胶卷绕完成000024 (000439)二次贴胶卷绕完成000025(000441)卷绕夹爪初始位(000444)00000(000000) 000001(000002) 000002(000005) 000003(000008) 000004 (000011) 000005(000013) [OP1]<T0322(bit)>a 01500006(000015)(000018)。

欧姆龙CP1H可编程序控制器实训平台的开发及应用

欧姆龙CP1H可编程序控制器实训平台的开发及应用
普通 I/O 实验有: 开关的输入实验; LED 灯的点 亮的实验; 继电器的控制的实验等等。相对较高的控 制要求: 模拟量的输入控制( 包括算法) ; 模拟量的输 出控制( 控制变频器的运转) ; 程序结构的控制( 顺序 控制, 子函数调用等) 。复杂的控制要求: 通信的控制 ( 两 台 PLC 之 间 的 通 信 , PLC 与 PC 之 间 的 通 信) ; PWM 的应用; 高速计数的应用; 系统内部字功能应 用及网络的应用。
( 7) 在 2 位的 7 段 LED 上显示 CPU 单元的异 常信息, 便于把握设备运行中的故障状态, 提高维护 时的人机界面性能。它能显示单元版本、CPU 单元 发生中异常的故障代码、CPU 单元与存储盒间传送 的进度状态、模拟电位器值的变更状态、通过梯形图 程序上的专用显示指令, 显示用户定义的代码等。
( 8) 模拟电位器操作功能。通过用螺丝刀旋转 CP1H CPU 单元的模拟电位器, 可将特殊辅助继电器 ( A642 CH) 的当前值在 0 ~0.255 的范围内自由地变 更。
( 9) 中断功能 中断与循环扫描不同, 根据特定要素的发生, 可 以在该扫描周期的中途中断, 使其执行特定的程序, 这种功能称为中断。CP1H 具有输入中断 ( 直接模 式) 、输入中断( 计数器模式) 、定时中断、高速计数器 中断、外部中断等功能。 ( 10) 快速响应输入功能 通过将 CPU 单元内置输入作为脉冲接收功能, 与周期时间无关, 可切实获取到最小输入信号宽度 30μs 的输入。X/XA 型最大可使用 8 点, Y 型最大可 使用 6 点。 2 CP1H 实验平台的设计 2.1 PLC 实验室硬件系统设计
( 1) 只 提 供 接 线 端 子 , 与 PLC 的 对 接 连 线 由 使 用者自己连接, 提高同学对硬件外围连线的能力。如 传感器的连接, 以往同学只会关心传感器的地址就 行了, 不 用关心与 PLC 的配接 , 现 在 必 须 考 虑 传 感 器的输出方式, PLC 的输入方式。

《PLC》第2章-CP1H PLC 硬件系统

《PLC》第2章-CP1H PLC 硬件系统
串行PLC连接功能 连接功能 串行
调用FB库中的通讯功能块 调用 库中的通讯功能块
ModBus-RTU简易主站功能 简易主站功能
2.2.2 CP1H基本结构 基本结构
PLC
CP1H PLC 采用整体式结构,由CPU、系统存储 采用整体式结构, 、 单元和编程器等组成。 器、用户程序存储器、I/O单元和编程器等组成。 用户程序存储器、 单元和编程器等组成
2.4 标准 I/O 单元
PLC
模块式PLC的标准I/O单元 模块式PLC的标准I/O单元 PLC的标准I/O
2.5 模拟量 I/O 单元(1) 单元( )
PLC
模拟量输入/输出规格 模拟量输入 输出规格
2.5 模拟量 I/O 单元(2) 单元( )
PLC
2.5 模拟量 I/O 单元(3) 单元( )
现场输入/输出装置 现场输入 输出装置 I/O接口 接口 CPU 系统程序 用户程序 存储器 存储器 SYSBUS 编程器
CP1H PLC主机结构图 主机结构图 主机结构
2.3 CPU 单元(1) 单元( )
PLC
CP1H CPU单元包括基本型(X型)、模拟量型(XA型) 单元包括基本型( 型)、模拟量型 模拟量型( 型 单元包括基本型 和脉冲型( 型 和脉冲型(Y型)。
C系列 系列PLC OMRON C系列PLC 产品线
功 能
CV
CVM1 CVM1D
CPM1A
程序容量, 点数 程序容量,I/O点数
C系列 SYSMAC C系列 PLC
功能 强 中型PLC 中型PLC
C200HS/H,CJ1 C200HS/H,CJ1 C200HX/HG/HE CS1,CS1D 小型PLC 小型PLC

《欧姆龙CP1H系列PLC完全自学手册》随笔

《欧姆龙CP1H系列PLC完全自学手册》随笔

《欧姆龙CP1H系列PLC完全自学手册》读书札记目录一、欧姆龙CP1H系列PLC概述 (2)1. CP1H系列PLC简介 (3)2. 应用领域及特点 (4)3. 基本结构与配置 (5)二、硬件组成与功能 (7)三、软件编程环境与工具 (8)1. 编程软件安装与配置 (10)2. 编程语言及语法规则 (11)3. 仿真软件的使用 (12)四、基本编程技术与实例 (13)1. 梯形图编程 (15)2. 指令表编程 (16)3. 功能模块的应用 (18)4. 编程实例分析 (19)五、高级编程技术与优化 (20)1. 复杂程序结构设计 (21)2. 数据处理与通信协议实现 (23)3. 优化编程技巧与注意事项 (25)六、故障诊断与排除 (26)1. 常见故障类型及原因 (27)2. 故障诊断方法与步骤 (28)3. 故障排除实践与案例 (29)七、维护与保养知识 (30)1. PLC日常检查与维护 (31)2. 硬件设备保养要求 (32)3. 软件系统更新与备份管理 (33)八、扩展功能与应用领域拓展 (34)1. 扩展模块的选择与配置 (36)2. 在其他设备或系统中的应用实例分析 (37)九、行业应用案例分析 (38)一、欧姆龙CP1H系列PLC概述欧姆龙CP1H系列PLC是一款高性能、高可靠性的可编程逻辑控制器,广泛应用于工业自动化领域。

它具有丰富的功能模块、强大的处理能力和易于使用的编程工具,可以满足各种控制需求。

本文将对欧姆龙CP1H系列PLC进行简要介绍,帮助读者快速了解该系列产品的基本特点和应用领域。

高性能:欧姆龙CP1H系列PLC采用高速处理器,运行速度快,响应时间短,能够满足高速数据处理的需求。

高可靠性:该系列产品采用先进的硬件设计和抗干扰技术,确保在恶劣环境下的稳定运行。

丰富的功能模块:欧姆龙CP1H系列PLC提供了多种功能模块,如输入输出模块、定时器模块、计数器模块等,可以满足各种控制需求。

《机电一体化系统设计》课程设计指导书双坐标十字滑台设计及控制

《机电一体化系统设计》课程设计指导书双坐标十字滑台设计及控制

《机电一体化系统设计》课课程设计指导书双坐标十字滑台设计及控制前言本课程设计指导书是根据长春工业大学机电工程学院2003年最新修订的专业课程教学大纲并结合本专业实际教学情况而编写的,根据《机电一体化系统设计》这门专业课,配套的本课程设计的基本要求、主要内容及相关技术资料。

本课程设计指导书包括课程设计内容、设计要求和有关设计步骤,尽可能使学生对于本课程设计有一个清晰的思路。

由于篇幅的限制,为避免重复,对于本课程相关教材中已有详细叙述的基本理论知识,本指导书仅做概要提示,具体内容请参考相关教材。

另外,本指导书后附有关设计资料,供同学参考。

希望同学们在课程设计之前,一定要通读本指导书,做好预习,避免设计中的盲目。

同时在课程设计过程中,提倡大家在独立思考的前提下,互相探讨,积极钻研,勇于提出创新的见解和方案。

对书中不足之处,敬请提出宝贵意见。

-------------------------------------------------------------------------- 学院教学院长(签字):年月日系主任(签字):年月日执笔人(签字):年月日目录前言 (1)第一章绪论 (3)§1-1 课程设计的目的和要求 (3)§1-2 课程设计的实施规则 (3)§1-3 课程设计过程及方式 (5)§1-4 时间安排及考核方法 (7)第二章课程设计内容 (10)§2-1 设计方案的确定 (10)§2-2 本次设计的主要内容 (11)§2-3设计步骤 (11)§2-3-1总体设计方案的选择及确定 (12)§2-3-2硬件设计 (12)§2-3-3软件设计 (13)附录 (22)第一章绪论§1--1课程设计的目的和要求1、课程设计的目的课程设计是重要的教学环节之一,是学生将课堂教学知识用于实践的有效途径。

欧姆龙PLC-CP1H远程编程调试实现方案

欧姆龙PLC-CP1H远程编程调试实现方案

欧姆龙PLC-CP1H远程编程调试实现方案
欧姆龙PLC是一种功能完善的紧凑型PLC,能为业界领先的输送分散控制等提供高附加值机器控制;它还具有通过各种高级内装板进行升级的能力,大程序容量和存储器单元,以Windows环境下高效的软件开发能力。

欧姆龙PLC也能用于包装系统,并支持HACCP (寄生脉冲分析关键控制点)过程处理标准。

欧姆龙 CP1H plc远程编程调试流程
1、假定 PLC 的 IP 地址是 192.168.10.2,并且要求不能改变;
2、修改网关 LAN 口参数为 192.168.10.*网段(网关默认为 192.168.9.1)
3、硬件连接,HINET 工业智能网关LAN 口连接 PLC 网口,WAN 口连接互联网。

4、打开客户端软件
双击选中该PLC,即可进入远程连接页面,点击“加入网络组”和“构建连接通道”待该四个指示灯全部亮起,则表示欧姆龙PLC 已经远程连接成功。

5、打开 PLC 编程软件,点击“文件选择新建”,弹出新建框,根据使用的 PLC 型号选择正确的类型,网络类型选择:Ethernet(FINS/TCP),然后点击“显示所有”前面的空白框。

6、点击“设定”后弹出网络设置框,在IP地址下面的空白处填写欧姆龙PLC的实际IP,然后点击左下角的“确定”。

7、点击确定后,则新建完成,出现如下图连接页面,点击“新建plc监视模式”,再选择“在线工作”此时plc已经远程通讯连接上。

8、如果需要下载程序,在监控模式下,选择“传送”,再选择“从plc”此时弹出上
载选项框,选择要上载的内容,然后点击右边的“确定”按钮,会弹出上载框页面,此时只需要等待上载完成就可以了。

欧姆龙自动门PLC控制系统设计

欧姆龙自动门PLC控制系统设计

课程设计题目自动门PLC控制系统设计学院计算机科学与信息工程学院专业自动化班级学生姓名指导教师2013 年 5 月27 日目录摘要 (2)一、自动门控制系统总体方案设计 (2)1、自动门的功能需求分析 (2)2、自动门的控制任务及要求 (2)3、自动门控制系统构成 (3)(1)PLC概述 (3)(2)构成 (4)二、PLC和主要电气元件的选择 (5)1、PLC 的选择 (5)2、驱动装置的选择 (5)3、感应器的选择 (5)4、单相交流电机的选择 (5)5、传动装置、限位开关 (6)三、PLC的I/O分配和接线图设计 (6)1、自动门控制系统I/0地址分配表 (6)2、自动控制系统的原理图 (7)四、控制流程图设计 (8)五、PLC程序设计 (9)1、工作过程分析 (9)2、梯形图程序 (9)六、程序调试 (10)七、设计总结 ...................................... 错误!未定义书签。

1、心得体会................................ 错误!未定义书签。

2、任务分配................................ 错误!未定义书签。

八、参考文献: .................................... 错误!未定义书签。

附录1:自动门PLC控制系统梯形图程序........... 错误!未定义书签。

附录2:自动门PLC控制系统设计主要原器件明细表. 错误!未定义书签。

摘要本文是关于自动门控制系统的设计,自动门系统主要由可编程控制器(PLC)、感应器件、驱动装置和传动装置组成。

主要工作原理是感应器件将检测到的人体或物体信号传送到PLC,PLC再综合收到的自动门状态信号作出判断,而后发出控制信号,使驱动装置运行,在通过传动装置带动门的动作关键词:自动门、PLC、感应器件、驱动装置一、自动门控制系统总体方案设计1.自动门的功能需求分析本设计产品主要用在公共场合,因此有安全性和可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

陕西国防工业职业技术学院SHAANXI INSTITUTE OF TECHNOLOGY 毕业设计论文题目机床十字滑台控制系统设计专业供用电技术班级供电3101姓名孙争龙学号 27310115指导教师沈博二○一二年十二月二十五日毕业设计任务书专业: 供用电技术班级: 供电3101 学生签名: 孙争龙一、设计题目机床十字滑台控制系统设计二、设计内容要求和技术参数1.构建控制系统模型。

2.确定主要控制、执行元件及其型号。

3.绘制电气控制原理图及接线图。

4.设计PLC程序。

5.配置执行元件控制器参数。

6.系统状态、精度分析。

三、设计应完成的技术资料1.系统模型示意图2.PLC控制程序3.控制器参数调试清单4.电气控制原理图5.系统说明书6.毕业设计说明书四、设计考核的主要知识与技能1.培养学生的团队意识,严格、认真、一丝不苟的科学精神,勇于探索的创新精神2.考核学生系统构建能力3.考核学生PLC程序设计能力及伺服、步进电机及其控制器的应用能力4.考核学生对电力拖动控制领域的了解五、设计的主要内容本项目是机加行业典型的定位控制系统,以PLC为主控元件,完成对伺服电机或步进电机的实时控制。

设计主要完成PLC控制程序,控制器参数设置及PLC与控制器的连接方式,最终形成系统及其说明书,并完成毕业设计论文。

六、设计时间:年月日至年月日七、指导教师签名: 沈博毕业设计进度表和平时考核学生签名:孙争龙班级:供电3101平时成绩:指导教师签名:2006年11月6日指导教师评语和评分意见学生姓名:评语:评分:指导教师签名:年月日设计、答辩考核以及毕业设计总成绩学生班级: 供电3101 学号27310115 姓名孙争龙1.设计评语:指导教师签字年月日2.答辩评语:3.毕业设计总成绩:根据学生平时表现、指导教师评语意见,经答辩小组考核,综合评定该生毕业设计成绩为。

答辩小组:组长签名组员签名年月日题目: 机床十字滑台控制系统设计专业:供用电技术班级:供电3101作者:孙争龙指导教师:沈博摘要本篇文章主要进行欧姆龙的CP1H可编程序控制器的十字滑台控制系统的设计。

通过对各种控制方法的对比进行选择了用可编程序控制器来控制步进电机,以达到十字滑台的工作效果。

主要内容有十字滑台控制系统介绍、十字滑台控制系统硬件选择、梯形图与I/O分配。

由于对于plc使用的不熟练,以至于思路复杂或者考虑不够周到的地方,还请读者见谅!关键字:plc 步进电机驱动器步进电机十字滑台 XY轴目录第1章十字滑台控制系统介绍 (1)1.1系统构成 (1)1.2位置传感器 (1)1.3电机与驱动装置 (4)第2章十字滑台控制系统硬件选择 (6)2.1可编程逻辑控制器 (6)2.2步进电机驱动器选择 (12)2.3步进电机型号 (17)第3章梯形图与I/O分配 (19)3.1梯形图 (19)3.2I/O分配 (23)3.3十字滑台操作方法 (24)第4章总结 (25)致谢 (26)参考文献 (27)第1章十字滑台控制系统介绍十字滑台是许多数控加工设备和电子加工设备。

如:数控车床的纵横进刀装置数控铣床和数控钻床的XY 工作台,激光加工设备工作台,表面贴装设备等。

一系统构成十字滑台控制系统主要由plc运动控制器,伺服(步进)电机及相关软件等组成。

控制计算机可以是普通的PlC机。

运动控制器是安装在计算机总线扩充槽内的电机运动控制卡。

如图2 所示为十字滑台机械本体。

它由两个直线运动单元组成,每个直线运动单元主要包括:工作台面,滚珠丝杆,导轨,轴承座,基座等部分。

通过两个直线运动单元的组合运动,可以使工作台面产生两个自由度XY 轴方向的平面运动图2 十字滑台二位置传感器系统中常用的位置传感器包括旋转编码器和电位器等。

1 旋转编码器旋转编码器是一种角位移传感器。

它分为光电式、接触式和电磁感应式三种。

从输出量上可分为增量编码器和绝对编码器两种。

其中光电式编码器是闭环控制系统中最常用的位置传感器。

图3 为光电式增量编码器示意图。

它由光源、聚光镜、光电码盘、光栏板、光敏元件、和信号处理电路组成。

当码盘随工作轴一起转动时,光源通过聚光镜透过光电码盘和光栏板形成忽明忽暗的光信号,光敏元件把光信号转换成电信号,然后通过信号处理电路的整形、放大、分频、计数、译码后输出。

为了测量出转向,使光栏板的两个狭缝比码盘两个图3 光电式增量编码器狭缝距离小1/4 节距,这样两个光敏元件的输出信号就相差n/2 相位。

将输出信号送入鉴相电路即可判断码盘的旋转方向。

光电式增量编码器的测量精度取决于它所能分辨的最小角度,分辨角,分辨率。

而这与码盘圆周内所分狭缝的条数有关。

由于光电式脉冲编码盘每转过一个分辨角就发出一个脉冲信号,因此,根据脉冲数目可得出工作轴的回转角度。

由传动比换算出直线位移距离,根据脉冲频率可得工作轴的转速,根据光栏板上两条狭缝中信号相位的先后,可判断出工作轴的旋转方向。

绝对编码器通过与位数相对应的发光二极管和光敏二极管对输出的二进制码来检测旋转角度,与增量编码器原理相同,用于测量直线位移的传感器是光栅尺。

由于光电编码器输出的检测信号是数字信号,因此可以直接进入计算机进行处理,不需要放大和转换等过程。

使用非常方便,应用越来越广泛。

2 电位器电位器分为直线型、测量位移和旋转型。

旋转型电位器的基本原理是在环状电阻两端加上电压,通过电刷的滑动,可以直接得到与电刷所在角度,位置相对应的电压、电位器的输出电压与阻值无关,所以由于温度变化而导致的阻值变化对输出电压没有影响。

电位器输出的检测信号是模拟信号,为了从中提取有用的信息,一般要经过两个处理过程。

首先是进行放大运算和变换等前置处理,然后通过A/D 转换将模拟信号转换成数字信号,输入控制器,完成数字控制。

3 运动控制器运动控制器作为机电一体化系统的核心控制系统已经历了20 多年的发展,正在逐步取代传统封闭型的控制系统,被广大机电一体化系统设计工程师所采用。

与此同时与执行装置所配套的伺服驱动系统也在不断地发展。

许多系统已经具备了各种运动控制功能,对于给定的控制对象,必须根据控制目标选用适当的执行与驱动装置,然后根据执行与驱动装置的功能特征选用合适的运动控制器以最大限度地利用控制与驱动装置的功能,降低系统成本。

目前被工业界广泛采用的交流伺服系统,电机驱动通常具有力矩控制,速度控制和位置控制等闭环控制功能,而常用的运动控制器除了具有轨迹规划功能外,也具有位置控制和速度控制等闭环控制功能。

如果采用伺服系统的位置闭环控制,配套选用的控制器则只需具有轨迹规划功能,这样的运动控制器通常价格比较低廉,而且稳定性和可靠性也会比较好。

如图 4 所示。

如果选用步进电机和驱动系统,该类型控制器也同样适用。

这种类型的运动控制器通常叫做位置脉冲型运动控制器。

图4 闭环控制系统方案一如果我们想利用伺服驱动的速度闭环来完成系统的位置闭环控制,则需要选用具有位置闭环控制功能的运动控制器。

如图5 所示,这种控制方式通常比第一种控制方式具有更高的精度,但系统的调整比第一种控制方式复杂和困难。

在这种控制方式下,运动控制器接受位置反馈信号,进行位置闭环控制,向伺服驱动器输出模拟电压控制信号,伺服驱动装置接受速度控制信号,完成速度闭环控制。

目前,这种类型的运动控制器也已非常普遍。

图5 闭环控制系统方案二通常这种驱动装置结构简单,成本低。

如果伺服驱动装置只具有力矩闭环控制功能,则需选用具有速度闭环和位置闭环控制功能的运动控制器来完成系统的高精度位置和轨迹控制。

这种类型的运动控制器结构比较复杂,成本也会比较高,但对于需要多轴运动控制的系统来说,如果采用具有多轴控制能力的运动控制器,总的系统成本可能会比其它两种方式还要低廉一些。

因为多个驱动成本的降低幅度会超过一块运动控制器成本的增加幅度。

不过,除了一些能够配套提供控制器和相应驱动器的生产厂家外,这种控制方式比较少被采用。

图6 闭环控制系统方案三三电机与驱动装置根据驱动和控制精度的要求,十字滑台控制系统的执行装置可以分别选用交流伺服电机,直流伺服电机,和步进电机。

交流伺服电机具有起动转矩大、体积小、重量轻、转矩和转速容易控制、效率高的优点。

但维护困难、使用寿命短、速度受到限制。

直流伺服电机的转速控制采用电压控制方式。

因为控制电压与电机转速成正比、高加速度、无电刷维护、环境要求低等优点、但驱动电路复杂、价格高。

交流伺服电机的控制分为电压控制和频率控制两种方式。

步进电机不需要传感器、不需要反馈,用于实现开环控制。

步进电机可以直接用数字信号进行控制,与plc的接口比较容易。

没有电刷、维护方便、寿命长、启动、停止、正转、反转容易控制。

步进电机的缺点是能量转换效率低,易失步,输入脉冲而电机不转动等。

对步进电机的控制包括单相励磁、双相励磁及单、双相励磁控制。

其中,单相励磁精度高,但易失步;双相励磁输出转矩大,转子过冲小为步进电机的常用控制方式。

但效率低。

单、双相励磁控制方式分辨率高、运转平稳。

三相异步电机控制简单,但没有精确度,可靠性太差,所以不予考虑。

结论:综上所述,本次设计采用步进电机控制系统。

第2章十字滑台控制系统硬件选择1 可编程逻辑控制器编辑本段基本结构可编程逻辑控制器实质是一种专用于工业控制的计算机,其硬件结构基本上与微型计算机相同,基本构成为:一、电源可编程逻辑控制器的电源在整个系统中起着十分重要的作用。

如果没有一个良好的、可靠的电源系统是无法正常工作的,因此,可编程逻辑控制器的制造商对电源的设计和制造也十分重视。

一般交流电压波动在+10%(+15%)范围内,可以不采取其它措施而将PLC直接连接到交流电网上去二、中央处理单元(CPU)中央处理单元(CPU)是可编程逻辑控制器的控制中枢。

它按照可编程逻辑控制器系统程序赋予的功能接收并存储从编程器键入的用户程序和数据;检查电源、存储器、I/O以及警戒定时器的状态,并能诊断用户程序中的语法错误。

当可编程逻辑控制器投入运行时,首先它以扫描的方式接收现场各输入装置的状态和数据,并分别存入I/O映象区,然后从用户程序存储器中逐条读取用户程序,经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映象区或数据寄存器内。

等所有的用户程序执行完毕之后,最后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置,如此循环运行,直到停止运行。

为了进一步提高可编程逻辑控制器的可靠性,近年来对大型可编程逻辑控制器还采用双CPU构成冗余系统,或采用三CPU的表决式系统。

这样,即使某个CPU出现故障,整个系统仍能正常运行。

三、存储器存放系统软件的存储器称为系统程序存储器。

存放应用软件的存储器称为用户程序存储器。

四、输入输出接口电路1.现场输入接口电路由光耦合电路和微机的输入接口电路,作用是可编程逻辑控制器与现场控制的接口界面的输入通道。

相关文档
最新文档
