D型卧式多级离心泵选型手册说明书-长沙奔腾泵业

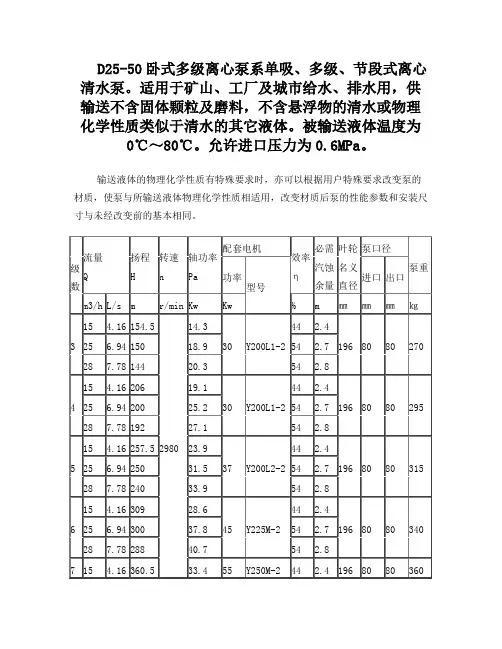

D25-50卧式多级离心泵性能参数表-长沙奔腾泵业
D25-50卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用,供输送不含固体颗粒及磨料,不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃~80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时,亦可以根据用户特殊要求改变泵的材质,使泵与所输送液体物理化学性质相适用,改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
D泵外形尺寸图及外形尺寸表D型泵法兰尺寸表单位:mm进口法兰尺寸进口法兰尺寸泵型号D D D1 D2 D4 b f n-φD1 D D D1 D2 D4 b f n-φD1 D80-30 80 200 160 135 22 4-φ17.580 200 160 133 26 8-φ17.5 100D16 100 205 170 145 18 4-φ18100 215 180 155 24 8-φ18 125D25 125 235 200 175 20 8-φ18125 270 220 188 32 8-φ25 150D30 150 280 240 210 24 8-φ23150 300 250 218 32 8-φ25 200D43 200 335 295 265 26 8-φ23200 375 320 282 259 38 4.5 12-φ30 D25-50 80 190 150 128 18 4-φ1880 210 170 140 120 30 4 8-φ23 D46-50 80 190 150 128 18 4-φ1880 210 170 140 120 30 4 8-φ23 D85-67 150 260 225 200 20 8-φ18150 340 280 240 203 38 4.5 8-φ34 D155-67 150 260 225 200 38 4.5 8-φ34150 340 280 240 203 38 4.5 8-φ34 D280-43/84 200 340 295 268 28 8-φ22200 375 320 285 259 38 4.5 12-φ30D280-65/84 200 340 295 268 30 12-φ22200 415 345 285 259 44 4.5 12-φ36 D450-60/84(250D60)250 405 355 320 32 12-φ26250 470 400 345 312 48 4.5 12-φ36 D型泵外形安装图(公用底座)D80-30型泵外形安装尺寸表泵型号级数外形安装尺寸(公用底座)泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1n-φD4-φk型号功率KwD80-30 3 1427 1180800190245229 291 962 200450 450350 200225504-φ20135 Y160L-2 18.5 4 1513 1240 220 290293126.5 250 150 Y180M-2 22 5 16831450 950 250351 123500 500 2754-φ25165Y200L1-230 6 1774 412 153.5 175Y200L2-237100D16型泵外形安装尺寸表125D25型泵外形安装尺寸表装尺寸(公用底座)L2 L3 L4 L5 L6 L7 L8C B3 B1 B2 H H1 H2 h h1n-φD 4φ45940 230 241 352 277 1042 280530 530 360300275504-φ25230 442 149 60 550 1100 230532287154.5560 560 375 3056-φ2555 6001200280622 199630 630 40032570 710 1420380712214.5 600 710 450360 60802214.5892 282 285150D30型泵外形安装尺寸表 泵型号级数 外形安装尺寸(公用底座)泵重 Kg 配套电机 L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1 n-4-型号功4D25-50型泵外形安装尺寸表尺寸(公用底座)L2 L3 L4L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1n-φD 4-φk900 270 356 243 336 512300500 500 360 270275504-φ25303 111 363171 0950290423 191 530 530 375 305 5 560 1120483186480 600 4053256-φ255 630 1260360543 132500 670 430360603 192 6632522 670 1340 370723 351 264 3。
D型多级离心水泵品牌型号及参数说明
■D型多级离心水泵■上海沈泉泵阀制造有限公司☆产品概述D型泵系单吸多级分段式离心泵,供输送清水及物理化学性质类似于水的液体之用。
本型泵扬程H23至153.6米,流量为12.6至39.6米3/时。
液体的最高温度不得超过80%,广泛应用于矿山排水,工厂及城市给水之用。
目前主要生产D型泵有:50D8 80D12 100D16 125D25☆型号意义☆产品结构1 轴承盖2 螺母3 轴承4 挡水套5 轴套架6 轴套甲7 填料压盖 8 填料环 9 进水段 10中间套 11密封环 12 叶轮13 中段 14 导叶挡板 15 导翼套 16拉紧螺栓 17出水段导翼 18 平衡套19 平衡 20 平衡环 21 出水段 22尾盖 23轴 24 轴套乙50D-8 80D-12100D-16 125D-2550D8流量Q功率N(千瓦)级数米3/时升/秒总扬程H (米)转数n (转/分)轴功率电动机功率效率η%气蚀余量h(米)叶轮直径(毫米)212.618 23.4 3.5 5 6.5 23 19 13 29501.43 1.5 1.482.255 65 56 2.3 105312.618 23.4 3.5 5 6.5 34.5 28.5 19.5 2950 2.145 2.25 2.22 3 55 62 56 2.3 105 412.618 23.4 3.5 5 6.5 46 38 26 2950 2.86 3 2.96 4 55 62 56 2.3 105 512.618 23.4 3.5 5 6.5 57.5 47.5 32.5 2950 3.575 3.75 3.7 5.5 55 62 56 2.3 105 612.618 23.4 3.5 5 6.5 66 57 39 2950 4.29 4.5 4.44 5.5 55 62 56 2.3 105 712.618 23.4 3.5 5 6.5 80.5 66.5 45.5 2950 5.005 5.25 5.18 7.5 55 62 56 2.3 105 812.818 23.4 3.5 5 6.5 92 76 52 2950 5.72 6 5.92 7.5 55 62 56 2.3 105 912.818 23.4 3.5 5 6.5 103.5 85.5 58.5 2950 6.435 6.75 6.66 7.5 55 62 56 2.3 105 1012.618 23.4 3.5 5 6.5 115 95 65 2950 7.15 7.5 7.4 11 55 62 56 2.3 105 1112.618 23.4 3.5 5 6.5 126.5 104.5 71.5 2950 7.865 8.25 8.14 11 55 62 56 2.3 105 1212.618 23.43.5 5 6.5138 114 782950 8.58 9 8.8811 55 62 562.3 10580D12流量Q功率N(千瓦)级数米3/时 升/秒总扬程 H (米) 转数 n (转/分)轴功率电动机功率 效率 η % 气蚀 余量 h(米)叶轮 直径 (毫米)225.232.4 39.6 7 9 11 25.6 22.7 17.6 2950 2.52 2.68 2.72 3 69.5 75 69.5 2.8110325.232.4 39.6 7 9 11 38.4 34.05 26.4 2950 3.78 4.02 4.08 5.5 69.5 75 69.5 2.8110425.232.4 39.6 7 9 11 51.2 45.4 35.2 2950 5.04 5.36 5.44 7.5 69.5 75 69.5 2.8110525.232.4 39.6 7 9 11 64 56.75 44 2950 6.3 6.7 6.8 7.5 69.5 75 69.5 2.8110625.232.4 39.6 7 9 11 76.8 68.1 52.8 2950 7.56 8.04 8.16 11 69.5 75 69.5 2.8110725.232.4 39.6 7 9 11 89.6 79.45 61.6 2950 8.82 9.38 9.52 11 69.5 75 69.5 2.8110825.232.4 39.6 7 9 11 102.4 90.8 70.4 2950 10.08 10.72 10.28 15 69.5 75 69.5 2.8110925.232.4 39.6 7 9 11 115.2 102.15 79.2 2950 11.34 11.06 12.24 15 69.5 75 69.5 2.81101025.232.4 39.6 7 9 11 128 113.5 88 2950 12.6 13.4 13.6 15 69.5 75 69.5 2.81101125.232.4 39.6 7 9 11 140.8 124.85 96.8 2950 13.86 14.74 14.96 18.5 69.5 75 69.5 2.81101225.232.4 39.67 9 11153.6 136.2 105.62950 15.12 16.08 16.3218.5 69.5 75 69.52.8110100D16流量Q功率N(千瓦)级数米3/时 升/秒 总扬程 H (米) 转数 n (转/分)轴功率电动机功率 效率 η % 气蚀 余量 h(米)叶轮 直径 (毫米)23654 72 1 0 1 5 20 38.8 35.2 28.4 2950 6.59 7.2 7.65 11 58 71.5 73 3.313133654 72 10 15 20 58.2 52.8 42.6 2950 9.85 10.8 11.45 15 58 71.5 73 3.313143654 72 10 15 20 77.6 70.4 56.8 2950 13.18 14.4 15.28 18.5 58 71.5 73 3.313153654 72 10 15 20 97 88 71 2950 16.47518 19.1 22 58 71.5 73 3.313163654 72 10 15 20 116.4 105.6 85.2 2950 19.77 21.6 22.9 30 58 71.5 73 3.313173654 72 10 15 20 135.8 123.2 99.4 2950 23.06525.2 26.7 30 58 71.5 73 3.313183654 72 10 15 20 155.2 140.8 113.6 2950 26.36 28.8 30.5 37 58 71.5 73 3.313193654 72 10 15 20 174.6 158.4 127.8 2950 29.65532.4 34.4 37 58 71.5 73 3.3131103654 72 10 15 20 194 176 142 2950 32.95 36 38.2 45 58 71.5 73 3.3131113654 72 10 15 20 213.6 198.6 156.2 295 0 36.24539.6 43.7 55 58 71.5 73 3.3131123654 7210 15 20232.8 211.2 170.4295 0 39.54 43.2 45.955 58 71.5 733.31 31125D25流量Q功率N(千瓦)级数米3/时升/秒总扬程 H(米)转数 n(转/分)轴功率电动机功率效率 n% 气蚀 余量h(米) 叶轮 直径(毫米)290108 126 25 30 35 46 40 32 2950 15.2 15.6 15.4 18.575 76 7l 3.6 4 5.3 152 390108 126 25 30 35 69 60 48 2950 22.8 23.4 23.1 30 75 76 71 3.6 4 5.3 152 490108 126 25 30 35 92 80 64 2950 30.4 31.2 30.8 37 75 76 71 3.6 4 5.3 152 590108 126 25 30 35 115 100 80 2950 38 39 38.5 45 75 76 71 3.6 4 5.3 152 690108 126 25 30 35 138 120 96 2950 45.6 46.8 46.2 55 75 76 71 3.6 4 5.3 152 790108 126 25 30 35 161 140 112 2950 53.2 54.6 53.9 75 75 76 71 3.6 4 5.3 152 890108 126 25 30 35 184 160 128 2950 60.8 62.4 61.6 75 75 76 71 3.6 4 5.3 152 990108 126 25 30 35 207 180 144 2950 68.4 70.3 69.3 90 75 76 71 3.6 4 5.3 152 1090108 12625 30 35230 200 1602950 76 78 7790 75 76 713.6 4 5.3152☆结构说明D型水泵为多级分段式,其吸人口位于进水段上,成水平方向,吐出口在出水段上垂直向上,其扬程可根据使用需要而增减水泵级数。

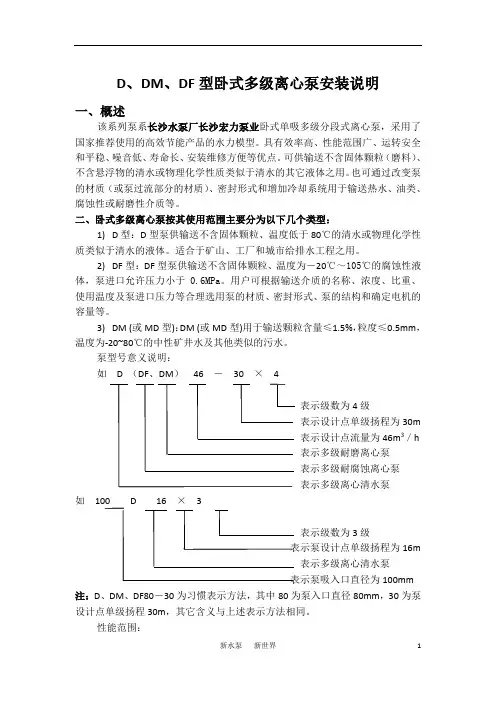

D、DM、DF型卧式多级离心泵安装说明
D、DM、DF型卧式多级离心泵安装说明一、概述该系列泵系长沙水泵厂长沙宏力泵业卧式单吸多级分段式离心泵,采用了国家推荐使用的高效节能产品的水力模型。
具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。
可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。
也可通过改变泵的材质(或泵过流部分的材质)、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或耐磨性介质等。
二、卧式多级离心泵按其使用范围主要分为以下几个类型:1)D型:D型泵供输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。
适合于矿山、工厂和城市给排水工程之用。
2)DF型:DF型泵供输送不含固体颗粒、温度为-20℃~105℃的腐蚀性液体,泵进口允许压力小于0.6MPa。
用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式、泵的结构和确定电机的容量等。
3)DM (或MD型):DM (或MD型)用于输送颗粒含量≤1.5%,粒度≤0.5mm,温度为-20~80℃的中性矿井水及其他类似的污水。
泵型号意义说明:如 D (DF、DM)46 -30 × 4表示级数为4级表示设计点单级扬程为30m表示设计点流量为46m3/h表示多级耐磨离心泵表示多级耐腐蚀离心泵表示多级离心清水泵如100 D 16 × 3表示级数为3级表示泵设计点单级扬程为16m表示多级离心清水泵表示泵吸入口直径为100mm 注:D、DM、DF80-30为习惯表示方法,其中80为泵入口直径80mm,30为泵设计点单级扬程30m,其它含义与上述表示方法相同。
性能范围:流量Q=6~650m3/h扬程H=24~650mD、DM、DF(或MD)型泵具有相同的性能参数和安装尺寸。
三、结构说明D、DM、DF型泵系卧式、单吸、分段式多级离心泵。
D型泵的吸入口为水平方向,吐出口为垂直向上;DF、DM型泵的吐出口和吸入口(仅DF155-30的吸入口为水平方向)均垂直向上。

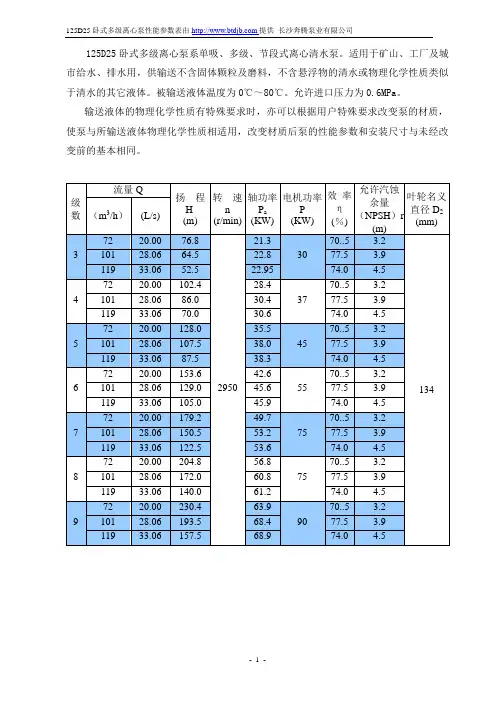

125D25卧式多级离心泵性能参数表-长沙奔腾泵业
125D25卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
125D25卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用,供输送不含固体颗粒及磨料,不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃~80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时,亦可以根据用户特殊要求改变泵的材质,使泵与所输送液体物理化学性质相适用,改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图(公用底座)D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图(本身底座)
安装图)
200D43型泵外形安装尺寸表
8
安装图)
D85-67型泵外形安装尺寸表
安装图)
D155-67型泵外形安装尺寸表
8
安装图)
D280-43/84型泵外形安装尺寸表
8
安装图)
D280-65/84型泵外形安装尺寸表
8
安装图)
D450-60/84型泵外形安装尺寸表
8
安装图)。

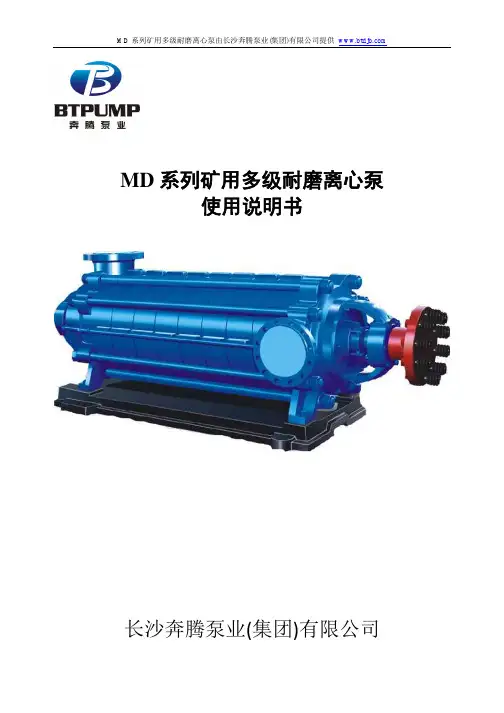

MD系列矿用多级离心泵使用说明书(全新中文版本)-长沙奔腾泵业
2、结构特征
MD 型煤矿用耐磨多级离心泵为两端支承,壳体部分为节段式,泵的传动方式是通过柱销弹性联轴 器与电机联结,泵的旋转方向,从驱动端看,泵为顺时针方向旋转。 泵的结构见图 1。 2.1 定子部分 主要由吸入段(进水段) 、中段、吐出段(出水段) 、导叶、填料函体(尾盖)和轴承体等分别用 拉紧螺栓联接成一体,从联轴器端看,泵吸入口为水平右方向,吐出口为垂直向上。 2.2 转子部分 主要由轴、叶轮、平衡盘、轴承及轴套等组成。 2.3 泵的密封 2.3.1 泵吸入段(进水段) 、中段、吐出段(出水段)之间的静止结合面用纸垫或二硫化钼来密封。 2.3.2 泵各级间采用节流密封。 2.3.3 泵的两侧轴封采用软填料密封。 2.3.4 采用挡水圈挡水,防止水进入轴承。 2.4 轴承部分 除 MD6-25、MD12-25 型泵轴承采用《GB/T292-94》角接触球轴承以外,其余泵型的整个转子由 两端的圆柱滚子轴承 《GB/T283-94》 支承; 轴承采用 3 号通用锂基润滑脂润滑。 由于 MD6-25、 MD12-25 型泵轴承采用了《GB/T292-94》角接触球轴承,所以转子无轴向窜动量,其余泵型的转子应有轴向窜 动量。 2.5 平衡部分 由于叶轮前后盖板受压面积不等,产生轴向力,此轴向力由平衡装置承担。泵的平衡装置由平衡 盘、平衡套、平衡环组成。泵的平衡室由吐出段(出水段) 、填料函体(尾盖) 、平衡水管部件所组成, 平衡水管部件绝对不允许堵塞,可用闸阀调节平衡水管部件内水的流动。
流量 Q (m /h) (L/s) 1.04 1.75 2.08
扬程 转速 H n (m) (r/min) 76.5 75 73.5 102 100 98 127.5 125 122.5 153 150 147 178.5 175 171.5 204 200 196 229.5 225 220.5 255 250 245 280.5 275 269.5 306 300 294 331.5 325 318.5 357 350 343
D型多级离心泵技术说明.
一、D型多级离心泵产品概述:D型多级离心泵,供输送清水及物理化学性质类似于水的液体之用。
本泵扬程为19-245.7m,流量为18至162m3/h。
液体的最高温度不超过80℃,广泛应用于矿山排水、工厂及城市给水之用。
D型多级离心泵供输送不含固体颗粒,温度低于80℃的清水或物理化学性质类似于水的液体,适用于矿山和城市给排水工程之用DF型泵供输-20℃~105℃,不含固体颗粒,有腐蚀性的液体,泵的进口允许压力为0.6MPa DM型泵供输送固体颗粒含量不大于1.5%的中性矿水(粒度小于0.5毫米)及类似的其他污水,被输送介质的温度不大于80℃,适用于钢铁厂、矿山排水、污水输送等场合。
离心泵一般由电动机带动,在启动泵前,泵体及吸入管路内充满液体。
当叶轮高速旋转时,叶轮带动叶片间的液体一道旋转,由于离心力的作用,液体从叶轮中心被甩向叶轮外缘(流速可增大至15~25m/s),动能也随之增加。
当液体进入泵壳后,由于蜗壳形泵壳中的流道逐渐扩大,液体流速逐渐降低,一部分动能转变为静压能,于是液体以较高的压强沿排出口流出。
与此同时,叶轮中心处由于液体被甩出而形成一定的真空,而液面处的压强Pa比叶轮中心处要高,因此,吸入管路的液体在压差作用下进入泵内。
叶轮不停旋转,液体也连续不断的被吸入和压出。
由于离心泵之所以能够输送液体,主要靠离心力的作用,故称为离心泵。
离心泵在化工生产中应用最为广泛,这是由于其具有性能适用范围广(包括流量、压头及对介质性质的适应性)、体积小、结构简单、操作容易、流量均匀、故障少、寿命长、购置费和操作费均较低等突出优点。
因而,本章将离心泵作为流体力学原理应用的典型实例加以重点介绍。
一. 离心泵的基本结构和工作原理讨论离心泵的基本结构和工作原理,要紧紧扣住将动能有效转化为静压能这个主题来展开(一)离心泵的基本结构离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。
具有若干个(通常为4~12个)后弯叶片的叶轮紧固于泵轴上,并随泵轴由电机驱动作高速旋转。
D型煤矿用多级清水离心泵说明书
3、看压力表水泵出口处是有压力而水泵不出水。
出水管阻力太大、旋转方向不对,叶轮淤塞、或损坏,水泵转数不够。
检查或缩短水管及检查电机取下水管接头、清洗或更换叶轮提高转数。
4、流量不足。
水泵淤塞、密封环磨损过多,转数不足。
清洗水泵及管子更换密封环提高转数。
中心线对中是指泵和电动机轴中心线的对正程度。用直尺在两联轴器圆周各个方向测量,两联轴器外圆表面直尺间隙允差应使c≤0.08(见下图),不符合时可用调整垫进行调整。
4.8主要管路的联接
泵灌浆后且紧固在地基上以后,在不受外力条件下对正且联接泵法兰和管路的法兰。这个对正联接不能依靠法兰螺栓的力。
对管路支撑(附加)应避免管路系统的振动,应减少管路对泵的外加力:
10 D型煤矿用多级清水离心泵性能曲线 ……………………(12)
11 D型煤矿用多级清水离心泵安装图 ………………………(47)
12 D型煤矿用多级清水离心泵安装尺寸表 …………………(50)
、
1概述
1.1 D型泵是卧式或多级单吸清水离心泵:它适用于煤矿输送清水及固体颗粒含量不大于1.5%(体积浓度)的中性矿井水(粒度小于0.5)以及类似的其它污水中,被输进介质温度不高于80℃的泵;
单级扬程(m)单级扬程(m)
流量(m3)多级离心泵
多级离心泵流量(m3)
1.5 产品执行标准:114-2005(煤矿用多级离心泵)
图1
1.瓜型弹性联轴器 2. 轴 3. 滚动轴承体 4. 填料压盖 5. 吸入段 6. 密封环 7. 中段 8. 叶轮 9.导叶 10. 导叶套 11. 平衡水管 12. 吐出段 13. 平衡套(环) 14. 平衡盘 15. 填料函体 16. 轴承
D85-45卧式多级离心泵性能参数表-长沙奔腾泵业
D85-45卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
D85-45卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用,供输送不含固体颗粒及磨料,不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃~80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时,亦可以根据用户特殊要求改变泵的材质,使泵与所输送液体物理化学性质相适用,改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图(公用底座)D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图(本身底座)
安装图)
200D43型泵外形安装尺寸表
8
安装图)
D85-67型泵外形安装尺寸表
安装图)
D155-67型泵外形安装尺寸表
8
安装图)
D280-43/84型泵外形安装尺寸表
8
安装图)
D280-65/84型泵外形安装尺寸表
8
安装图)
D450-60/84型泵外形安装尺寸表
8
安装图)。
D、DF、DY型卧式多级离心泵说明书
CHANGSHA JINGONG SPECIAL KIND PUMP FACTORYD DF DY2006 . 05 NO . 01我们的质量信誉,是您最佳的选择目录概述......................................................................................................................... 1 型号意义................................................................................................................ 1 性能范围................................................................................................................ 2 结构说明................................................................................................................ 2 结构图 .................................................................................................................... 3 D 型多级离心泵结构图.............................................................................. 3 性能参数表 ...................................................................................................... - 4 --1-我们的质量信誉,是您最佳的选择概述该系列泵系卧式单吸多级分段式离心泵, 采用了国家推荐使用的高效节能产品的水力模 型。
100D45卧式多级离心泵性能全参数表-长沙奔腾泵业
实用文案100D45卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用,供输送不含固体颗粒及磨料,不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃~80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时,亦可以根据用户特殊要求改变泵的材质,使泵与所输送液体物理化学性质相适用,改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
101 28.06 172.0 60.8 77.5 3.9 119 33.06 140.0 61.2 74.0 4.59 72 20.00 230.4 63.99070..5 3.2 101 28.06 193.5 68.4 77.5 3.9 119 33.06 157.5 68.9 74.0 4.5D泵外形尺寸图及外形尺寸表D型泵法兰尺寸表泵型号进口法兰尺寸进口法兰尺寸D450-60/84(250D60)2504053553203212-φ26250 470 400 345 312 48 4.512-φ36D 型泵外形安装图(公用底座)D80-30型泵外形安装尺寸表泵型号级数 外形安装尺寸(公用底座)泵重㎏配套电机LL 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B 3 B 1 B 2 H H 1 H 2 hh 1n-φD 4-φk 型号功率 Kw100D16型泵外形安装尺寸表7 194417656012028614278128.550503527556-φ2525Y200L1-2308 203169116727Y200L1-2309 2108768205.529Y200L2-237125D25型泵外形安装尺寸表泵型号级数外形安装尺寸(公用底座)泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率Kw125D2 5 31664 144594023241352 2771042285353363027554-φ2526Y200L1-230 417542344214929Y200L2-237 518941565511023532287154.556563753056-φ2532Y225M-245 620991755601202862219963634032535Y250M-255 722572177114238712214.560714536638Y280S-2 75 82334802214.541Y280S-2 75 9246189228228544Y280M-290150D30型泵外形安装尺寸表泵型号级外形安装尺寸(公用底座)泵重配套电机D25-50型泵外形安装尺寸表泵型号级数外形安装尺寸(公用底座)泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1n-φD4-φk型号功率KwD25-5 0 31767144900273562433365123050503627275504-φ2527Y200L1-230 41789303111295Y200L1-230 51849363171315Y200L2-237 6194915395029423191535337530534Y225M-245 7212416955611248318648604053256-φ2536Y250M-255 822541945631263654313250674336385Y280S-2 75 92314603192405Y280S-2 75 1237466325243Y280S-2 75 11250320726713437723 351264345Y280M-290 12270321771142387832717537445606-φ30475Y315S-211D46-50型泵外形安装尺寸表D85-67型泵外形安装尺寸表74 2691 2020 710 1420330 459 220 630 750 470 445 60 964 Y315S-2 110 5 2829 2250 750 1500 375 547 235 1126 Y315M 1-2 1326 2917 635 280 1434Y315M 2-2 1607 3135 2450 800 1600 460 723 360640 880 505495 501556JS 2355M 2-21908 3273 2655 855 1710 555 811 406650 970 560560 601624JS 2400S 1-22209 3361 899 4501840JS 2400S 2-2250D155-67型泵外形安装尺寸表泵型号级数 外形安装尺寸(公用底座)泵重 ㎏配套电机LL 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B 3 B 1 B 2 H H 1 H 2 hh 1 n-φD4-φk型号功率 KwD 155-673 2653 1985 710 1420 285 479 371 559190 4350 630 750 470 350 445 60 6-φ30952 Y315M 1-2132 42869 2185 1465330459 557 230 640 880 505495 501024 JS 2355M 2-2 190 53007 2465 795 1590 420 547 271650 970 550 560 1145 JS 2400S 1-2 220 63166635315 5 1435 JS 2400M 1-2 250 73564 2855 805 1820 490 725 360 700 1120 660 620 60 1558 JK134-235083652 3030 910 580 811 405.5 1700 JK134-23593740 899450 1860 JK134-244D型泵外形安装图(本身底座)150D30型泵外形安装尺寸表泵型号 级数外形安装尺寸(本身底座)泵重㎏ 电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw150D 303 2141 730 450711.5 140 322425388 -12.5 4 368 600 457 350 400 350 280 45 354-φ27 φ24 540 Y280S-4 754 2306 769540 45419 457 280 φ24 620 Y280M-4 9052589 1075 795740655418 -7040650831545 φ28690 Y315S-41102599 778 500 610 355 φ30JS 2355S 1-4 11262754 797.5 770-12.5457 508 315 φ28770 Y315M 1-41322714835.5 500610 355 φ30JS 2355S 2-472869855885 45457508315φ28 850 Y315M 2-41602889 893560 610 355 φ30JS 2355M 1-4 83610 1400 1120890 1000-605 900 630 355 30φ28930Y355-34-42003004 789 560 610 355 φ30JS 2355M 2-4 1993725 947.5 1115-2.5900630 355 φ281010 Y315-34-42003119 846.5 560610 355 φ30JS 2355M 2-4190 3205 880.5 640 620 375 φ261010JS117-4 180103840 1005 123055900 630 355 φ28 1090Y355-37-4 220 3304970560686400φ36JS 2400S 1-48安装图)200D43型泵外形安装尺寸表泵型号级数 外形安装尺寸(本身底座)泵重Kg电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw200D 4332520 725 425 827150 388503384285 457 700 508 450 450 400 315 45 45 4-φ30φ28 960Y315M 2-41602538 3028 863 560 620 355 60φ30JS 2355M 1-4 JR 2-355M 1-4160 4 3275103163393900630355 30 φ281070Y355-34-42002668 315 8 928 560 620 355 60 φ30JS2355M2-4JR2-355M2-4195 34051155815902763-38900 630 355 30 φ281205Y355-39-4250 28683348865 560 686 400 65 φ36JS2400S2-4JR2-400S2-4252935852 650 710 450 φ32 JS127-4266 353596789327900 630 355 30 φ28135Y355-43-4280 30693548930 630 686 400 65 φ36JS2400M1-4JR2-400M1-4287 3926108310234149261000 710 400 30 φ35146Y400-43-4355 33893824981 860 790 500 110 φ32JS137—4JR137—4358 405613751155978111153-131000 710 400 30 φ35161Y400-50-4450 35783954876 860 790 500 110 φ32JS138--4JR138--4419 418610431283521000 710 400 30 φ35172Y400-50-4450 385442881061870 940 560 110 φ32JSQ148-4JRQ148-4440 8安装图)D85-67型泵外形安装尺寸表8安装图)D155-67型泵外形安装尺寸表型号数L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φD4-φkKg型号 Kw D 155-673 2655 765400 906.5 182.5 479371559-14.54457 600 508 350 420 350 315 5045 4-φ30φ28 950 Y315M 1-4 132 42633 950.5 459 29.5406508 315 45 φ28 1024 Y355SB-2185 2869984 560 610 355 60 φ30 JS 2355M 2-2 190 5 2771 994.554773.5 457 508 315 45 φ28 1145Y315M 1B-2 220 3007 1054 560686 400 65φ36 JS 2400S 1-2 220 3267 1094.5 55776079050080 φ32 JK133-2/6kv290 6 3556 945580 987.5635 55927.5560 610 355 φ28 1435 Y355M-2280 3166 1009 630 686 40065 φ36JS 2400M 1-2280 73644 1031.5 723 71.55 560610 355 φ28 1558Y355M-2 315 3564 1093 860790 500 80 φ32 JK134-2 350 83732 1125 760 985.581125.5560610 355φ281700 Y355M-2 355 3652 1048 860 790 500 φ32 JK134-2 350 93752 1091899 69.5 860790500φ32 1860JK134-24408安装图)D280-43/84型泵外形安装尺寸表泵型号级数 外形安装尺寸(本身底座)泵重 Kg电动机 L L 1 L 2L 3L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φDn-φk 型号Kw8安装图)D280-65/84型泵外形安装尺寸表泵型号级数 外形安装尺寸(本身底座)泵重Kg电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 4-φD n-φk 型号KwD 280-65/843 3590 690 310 1243 190 536 475 625 80 6 900 790 630500 530 500 355 50 30 4-φ40φ281006 Y355-4 280 4 3799 820 440 1263 605 1000 710400 1180 Y400-4 355 5 3929 950 570 1263735 1000 4001370 Y400-4 4506 4060 1080 700 1264 865 10004001552 Y400-54-4 500 7 4360 1210 830 1248 99511204501734 Y450-50-4 630 8 4490 1340 960 1125 7 1120 1120450 1916 Y450-50-4 710 9 4620 1470 1090 1255 1120 4502098 Y450-60-4 800104975 1600 1220 144413851250900 500φ422280Y500-50-49008安装图)D450-60/84型泵外形安装尺寸表泵型号级数 外形安装尺寸(本身底座)泵重 ㎏电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φD4-φk 型号KwD 450-60/8433738770 3881243190 537574591 88 7 1000850 710500 560 550 40050 304-φ42φ351750 Y400-43-43553489 870 940 560 110φ42JSQ147-43604 3891920 541 7271000710 400 30 φ35 2000 Y400-54-4 5008安装图)。
D型卧式多级离心泵使用说明书
D、DG系列多级离心清水泵使用说明书河北高通泵业有限公司一、概述D、DG型泵系多级、节段式离心清水泵,适用于矿山、工厂及城市给水、排水用。
供输送不含固体颗粒及磨料。
不含悬浮物的清水,或物理化学性质类似于清水的其它液体。
被输送液体温度在-20℃~80℃。
二、型号说明1)例150D/DG30X5150—泵吸入口直径(mm)D、DG—多级、节段式离心清水泵30—单级扬程为30m5—泵级数为5级2)例D/DG 280-43X5D/DG—多级、节段式离心清水泵280—泵的流量(m3/h)43—单级扬程为43m5—泵级数为5级三、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体,前段吸入口中线呈水平线,后段吐出口中线与水平垂直。
2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体。
整个转子由两端轴承支承在泵壳体上,转子部分的叶轮数目是根据泵的级数而定。
3、轴承部分本D、DG型泵轴承有滑动轴承和滚动轴承两种,按型号不同而定,均不承受轴向力。
泵在运行中应当允许转子部分在泵壳体中轴向游动,不能采用向心轴承。
4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间靠密封环、导叶套、填料密封,当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。
5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成,平衡机构用于平衡泵的轴向力。
在下述操作程序中,请注意“警告”、“小心”、“注意”标记词,这些词旨在强调人身安全和恰当的操作方法及维修方面的重点,其词义解释如下:警告:操作程序、习惯等若违背,可能引起人身伤亡事故小心:操作程序、习惯等若违背,可能引起对设备的损坏注意:操作程序、条件等应引起高度重视四、到货检查到货后,应立即对设备进行验收,因装运引起的任何缺陷应立即报告给承运人。
说明书文本和其它部件(如电机)的说明书及装箱单应存放在一个安全方便的地方以供随时参考。
D型煤矿用多级清水离心泵说明书
D型煤矿用多级清水离心泵说明书一、概述1.1D型煤矿用多级清水离心泵是卧式多级清水离心泵。
它适用于输送清水及物理化学性质类似于清水的其它液体。
广泛应用于工厂、城市供水、矿山排水等场合。
1.2D型泵抽送介质温度不大于80℃。
本型泵系列性能范围(按规定点):流量:25—288m³/h扬程:90—603m各种型号水泵性能参数见附表。
1.3型号意义说明D155—67×9 200D43×4D—煤矿用多级清水离心泵D—煤矿用多级清水离心泵155—额定流量(m³/h)200—泵进口直径67—单级扬程(m)43—单级扬程9—级数4—级数二、结构说明本系列的卧式多级离心泵为两端支承,壳体部分是节段式,泵传动方式是通过弹性联轴器与电动机联接;泵的旋转方向,从驱动端看泵,为顺时针旋转。
2.1 定子部分主要由吸入段、中段、吐出段、填料函体等分别用拉紧螺栓和螺栓联接成一体,吐出口均垂直向上,吸入口为水平方向。
2.2 转子部分主要由轴、叶轮、平衡盘及轴套等零件组成。
2.3泵的密封2.3.1 吸入段、中段、吐出段之间的静止结合面用纸垫来密封。
2.3.2 泵各级间采用节流密封。
2.3.3 泵的两侧轴封采用软填料密封。
2.3.4 采用挡水圈挡水,防止水进入轴承。
2.4 轴承部分整个转子由轴两端的滚柱轴承来支承,轴承采用油脂润滑。
五、泵的装配与检测本型泵装配质量的好与坏对泵的性能及运行稳定性影响特别显著。
诸如叶轮出口中心与导叶进口中心的对准、泵的转子部分与定子部分的各个密封间隙值大小及均匀等,装配式应按图纸的技术要求,方能保证装配质量。
5.1转子部件以两轴承为支撑分别测量叶轮口环、叶轮挡套(或叶轮后脐子)、平衡挡套的圆跳动值a及平衡盘端面的跳动值b应符合转子结合部图纸(随机图纸)的要求。
5.2定子部分测量转子轴向串平衡环(套)的端面跳动值,应符合总装图和要求5.3装配完毕后,用手盘动转子,检查泵内是否有摩擦声或转动不灵活等不正常现象。
卧式多级泵外形尺寸参数表-长沙奔腾泵业
D型卧式多级泵法兰尺寸和外形安装尺寸表由提供长沙奔腾泵业有限公司卧式多级泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用,供输送不含固体颗粒及磨料,不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃~380℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时,亦可以根据用户特殊要求改变泵的材质,使泵与所输送液体物理化学性质相适用,改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图(公用底座)D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图(本身底座)
8
安装图)
200D43型泵外形安装尺寸表
8
安装图)
D85-67型泵外形安装尺寸表
8
安装图)
D155-67型泵外形安装尺寸表
8
安装图)
D280-43/84型泵外形安装尺寸表
8
安装图)
D280-65/84型泵外形安装尺寸表
8
安装图)
D450-60/84型泵外形安装尺寸表
8安装图)。
D型(原DA1型)卧式多级离心泵(性能参数)
30
Y200L1-2
183.6
240
6
324300279
17.522.724.8
30
Y200L1-2
197.2
240
7
378350325.5
20.426.529.0
37
Y200L2-2
210.9
260
8
432400372
23.330.333.1
45
Y225M-2
224.5
325
D型(原DA1型)卧式多级离心泵(性能参数)
型号
级数
流量Q
扬程(m)
转速(r/min)
电机功率(KW)
m3/h
L/S
D-50型
2
18
5
19
2900
2.2
3
18
5
28.5
2900
3
4
18
5
38
2900
4
5
18
5
47.5
2900
5.5
6
18
5
57
2900
5.5
7
18
5
66.5
2900
7.5
8
18
5
76
2900
55
Y250M-2
308
395
(3) D(DF、DY、MD)12-25
级数
流量Q
扬程H(m)
转速n(r/min)
效率η(%)
轴功率N(kw)
配用电机
必需汽蚀余量NPSHr(m)
叶轮直径D(mm)
泵重量(kg)
电机重量(kg)
80D12卧式多级离心泵性能参数表-长沙奔腾泵业
. .. .80D12卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用,供输送不含固体颗粒及磨料,不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃~80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时,亦可以根据用户特殊要求改变泵的材质,使泵与所输送液体物理化学性质相适用,改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
D泵外形尺寸图及外形尺寸表D型泵法兰尺寸表泵型号进口法兰尺寸进口法兰尺寸D D D1 D2 D4 b f n-φD1 D D D1 D2 D4 b f n-φD1D80-30 80 200 160 135 22 4-φ17.5 80 200 160 133 26 8-φ17.5100D16 100 205 170 145 18 4-φ18 100 215 180 155 24 8-φ18 125D25 125 235 200 175 20 8-φ18 125 270 220 188 328-φ25 150D30 150 280 240 210 24 8-φ23 150 300 250 218 328-φ25 200D43 200 335 295 265 26 8-φ23 200 375 320 282 259 38 4.5 12-φ30D25-50 80 190 150 128 18 4-φ18 80 210 170 140 120 30 4 8-φ23D46-50 80 190 150 128 18 4-φ18 80 210 170 140 120 30 4 8-φ23D85-67 150 260 225 200 20 8-φ18 150 340 280 240 203 38 4.5 8-φ34D155-67 150 260 225 200 38 4.5 8-φ34 150 340 280 240 203 38 4.5 8-φ34D280-43/84 200 340 295 268 28 8-φ22 200 375 320 285 259 38 4.5 12-φ30 D280-65/84 200 340 295 268 30 12-φ22 200 415 345 285 259 44 4.5 12-φ36 D450-60/84(250D60)250 405 355 320 32 12-φ26 250 470 400 345 312 48 4.5 12-φ36D型泵外形安装图(公用底座)D80-30型泵外形安装尺寸表泵型号级数外形安装尺寸(公用底座)泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率Kw100D16型泵外形安装尺寸表数L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1 n-φD4-φk重㎏型号功率Kw125D25 3 1664144594023241352 2771042285353363027554-φ2526Y200L1-2 30 4 17542344214929Y200L2-237 5 189415655110023532287154.556563753056-φ2532Y225M-245 620991755601202862219963634032535Y250M-255 7225721771014238712214.5607104536638Y280S-2 75 82334802214.5410 Y280S-2 75 9 246189228228544Y280M-290150D30型泵外形安装尺寸表泵型号级数外形安装尺寸(公用底座)泵重Kg配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率Kw150D30 3 214118856012034322425388202435676743353656-φ3540 Y280S-4 75 4230654026620 Y280M-4 90 525992089256825165550265541818263894754956-φ26690JS2355S1-4JR2355S1-4112 627142204770297770JS2355S2-4JR2355S2-4132 728893379885 412 850JS2355M1-4JR2355M1-41608 30043494 27184168642100442561886475930JS2355M2-4JR2355M2-41909 3119360911155571010JS2355M2-4JR2355M2-41901 0 31193609292895179710123615649565556109JS2400S1-4JR2400S1-4220 D25-50型泵外形安装尺寸表泵型号级数外形安装尺寸(公用底座)泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率KwD25-50 3 17671440 90027356243336512305050362727554-φ2527Y200L1-2 30 4 1789303111295Y200L1-2 30 5 1849363171 315Y200L2-2376 1949 1530 95029423191535337530534Y225M-245 7 2124 16955611204831864860405325 6-φ2536Y250M-255 822541945631263654313250674336385Y280S-2 75 9 2314603192405Y280S-2 75D46-50型泵外形安装尺寸表D85-67型泵外形安装尺寸表4 2691 2020 710 1420 330 459 220 630 750 470445 6025964 Y315S-2 110 5 28292250 750 1500 375547 235 1126 Y315M 1-2 132 6 2917635 280 1434 Y315M 2-2 160 7 3135 2450 800 1600 460 723 360 640 880 505 495 50 1556 J S 2355M 2-2 190 8 32732655 855 1710 555811 406 650 970 560560 601624 JS 2400S 1-2 220 9 33618994501840 JS 2400S 2-2 250D155-67型泵外形安装尺寸表泵型号 级数 外形安装尺寸(公用底座)泵重㎏配套电机L L 1L 2 L 3 L 4 L 5 L 6 L 7L 8 C B 3 B 1 B 2H H 1 H 2 h h1n-φD 4-φk型号 功率KwD 155-6732653 1985 710142285 479 371559190 4 350 630 750 470 350 445 66-φ30952 Y315M 1-2 1324 2869 21851465 330459 557 230 640 880 505495 50 1024 JS 2355M 2-2 190 53007 2465 795 159420 547 271 650 970550 560 1145 JS 2400S 1-2220 6 3166 635 315 51435 JS 2400M 1-2 257 3564 2855 805 1820 490 725 360 700 1120 660 620 60 1558 JK134-23583652 3030 910 580 811 405.5 1700 JK134-2350 93740 899 450 1860 JK134-244D型泵外形安装图(本身底座)150D30型泵外形安装尺寸表泵型级外形安装尺寸(本身底座)泵重电动机8安装图)200D43型泵外形安装尺寸表型号数L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φkKg型号 Kw200D 433 2520 725 425 827 150 388 503 384 285 457 700 508 450 450 400 315 4545 4-φ30 φ28 960 Y315M 2-4 160 2538 3028 863 560 620 355 60 φ30 JS 2355M 1-4JR 2-355M 1-41604 3275 1031 633 93 900 630 355 30 φ28 1070 Y355-34-4 200 2668 3158 928 560 620 355 60 φ30 JS 2355M 2-4JR 2-355M 2-4 1905 3405 1155 815 902 763 -38 900 630 355 30 φ28 1205 Y355-39-4 250 2868 3348 865 560 686 400 65 φ36 JS 2400S 2-4 JR 2-400S 2-4 250 2935 852 650 710 450 φ32 JS127-4 260 6 3535 967 893 27 900 630 355 30 φ28 1350 Y355-43-4 2803069 3548 930 630 686 400 65 φ36 JS 2400M 1-4JR 2-400M 1-4 2807 3926 1083 1023 414 92 6 1000 710 400 30 φ35 1460 Y400-43-4 355 3389 3824 981 860 790 500 110 φ32 JS137—4JR137—4 3508 4056 1375 1155 978 110 1153 -13 1000 710 400 30 φ35 1610 Y400-50-4 450 3578 3954 876 860 790 500 110 φ32 JS138--4JR138--44109 4186 1043 1283 52 1000 710 400 30 φ35 1720 Y400-50-4 450 3854 4288 1061 870 940 560 110 φ32 JSQ148-4JRQ148-44408安装图)D85-67型泵外形安装尺寸表泵型号级数 外形安装尺寸(本身底座)泵重Kg 电动机L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw D 85-673 2465 765 400 880.5 182.5 479 371 559 -14.54 419 600 457 350 420 350 280 50 35 4-φ30 φ24846 Y280M-290 4 2693 950.5 459 29.5 406 508 315 45φ28 964 Y315S-2 112 5 2831 994.5 547 73.5 457 508 315 1126 Y315M 1-2132 62919 945 580948.5 635 27.5 457 508 3151434 Y315M 22-2 160 72897 992.5 723 71.5 406 508 315 1556Y315SB-2185 **** ****.5 560 610 355 60 φ30JS 2355M 2-2190 83035 1125 760946.5 811 25.5 457 508 315 45 φ281624Y315M 1B -2220 3273 1008.5 560 686 400 65 φ36JS 2400S 1-2220 93123 990.5 899 69.5 457 508 315 45 φ281840Y315M 2-2250 3361 1052.5 560 686 400 65 φ36JS 2400S 2-22508安装图)D155-67型泵外形安装尺寸表泵型号级数外形安装尺寸(本身底座)泵重Kg 电动机L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk型号 KwD 155-673 2655 765 400 906.5 182.5 479 371 559 -14.5 4457 600 508 350 420 350 315 50 45 4-φ30 φ28 950 Y315M 1-4 132 4 2633 950.5 459 29.5 406 508 315 45 φ28 1024 Y355SB-2 185 2869 984 560 610 355 60 φ30 JS 2355M 2-2 1905 2771 994.5 547 73.5 457 508 315 45 φ28 1145 Y315M 1B-2 2203007 1054 560 686 400 65 φ36 JS 2400S 1-2 220 3267 1094.5 557 760 790 500 80 φ32 JK133-2/6kv 2906 3556 945 580 987.5 635 559 27.5 560 610 355 φ28 1435Y355M-2 2803166 1009 630 686 400 65 φ36 JS 2400M 1-2 2807 3644 1031.5 723 71.5 5 560 610 355 φ28 1558 Y355M-2 315 3564 1093 860 790 500 80 φ32 JK134-2 350 8 3732 1125 760 985.5 811 25.5 560 610 355 φ28 1700 Y355M-2 355 3652 1048 860 790 500 φ32 JK134-2 350 9 3752 1091 899 69.5 860 790 500 φ32 1860 JK134-2 440 8安装图)D280-43/84型泵外形安装尺寸表泵型号级数外形安装尺寸(本身底座)泵重Kg 电动机LL 1L 2L 3L 4L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD n-φk型号Kw D 280-43/843 2567 625 310 898.5 157.5 429 503 388 75.55457 508 450 480 400315 50 30 4-φ30 φ28 787 Y315M 2-4160 4 3322 755 4401037.5 633 900 720630 355 908 Y355-34-4200 5 3452 885 570 763 1028 Y355-39-42506 3582 1015 700893 φ35 1149 Y355-43-4 2807 3905 1145 830 1090.5 1023 420 6 10007104001271 Y400-43-4 355 8 4035 1275 960 1153 1391 Y400-46-4 400 9 4165 1405 109012831512 Y400-50-4 4508安装图)D280-65/84型泵外形安装尺寸表泵型号级数外形安装尺寸(本身底座)泵重Kg电动机 LL 1L 2L 3L 4 L 5L 6L 7 L 8 C BB 1 B 2 B 3 H H 1 H 2h h 1 4-φD n-φk 型号KwD 280-65/843 3590 690 310 1243 190 536 475 625 80 6 900 790630 500 530 500 355 50 30 4-φ40 φ28 1006 Y355-4 280 4 3799 820 440 1263 605 1000 710400 1180 Y400-4 355 5 3929 950 570 126373510004001370 Y400-4 4506 4060 1080 700 1264 865 1000400 1552 Y400-54-4 5007 4360 1210 830 1248 995 1120 450 1734 Y450-50-4 6308 4490 1340 960 1125 7 112011204501916 Y450-50-4 710 9 4620 1470 1090 1255 1120 450 2098 Y 450-60-4 800 10 4975 1600 1220 144413851250900500φ42 2280 Y 500-50-4 9008安装图)D450-60/84型泵外形安装尺寸表泵型号级数 外形安装尺寸(本身底座)泵重㎏电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD4-φk 型号KwD 450-60/8433738770 388 1243 190 537574591 88 7 1000850 710500 560 550 40050 304-φ42φ351750Y400-43-43553489 870 940 560 110 φ42 JSQ147-4 36043891 920 541 727100071040030φ352000Y400-54-4500 3742970 940 560 110 φ42 JSQ1410-4 5 4214 1075 694 880112080045030φ352250 Y450-50-463039301020 1100 630 110φ42JSQ158-4380643671230 847 12631033112080045030φ352500Y450-50-463040831020 1100 630 110 φ42 JSQ158-4 680 74520 1380 1000 1186112080045030φ352750Y450-64-4800433611201100 630 110 φ42 JSQ1050-4 850 8 4898 1535 11531339125090050030φ42 3000Y500-50-49008安装图)。
D型多级泵的型号说明-湖南多级泵中开泵
D型多级泵的型号说明
我们常见的D型多级泵,在不同的厂家,型号方面估计会有点不区别,为了客户能明确各种型号的意义,在此整理了以下3种不同的表现形式。
型号说明:D(DF、DM)型多级泵在型号表示方法上有三种,现分述如下:
1)D280—43/84×4
“D”——表示单吸多级离心泵,DF表示耐腐蚀型多级泵,DM表示耐磨型多级泵,(下同)“280”——表示泵的流量(m3/h)。
“43”——表示泵的单级扬程(m)
“84”——表示年号
“4”——表示级数。
2)D80—30×4
“D”——表示单吸多级离心泵。
“80”——表示泵的吸入口直径(mm)。
“30”——表示泵的单级扬程(m)。
“4”——表示级数。
这种方法表示的泵只有D80—30。
3)150D30×4
“150”——表示泵的吸入口直径(mm)。
“D”——表示单吸多级离心泵。
“30”——表示泵的单级扬程(m)。
“4”——表示级数。
出现最为频繁就是第1种和第3种了。
D型多级离心泵说明
D型多级离心泵供输送清水或物理、化学性质类似于水的液体之用。
介质温度不大于80℃,它适用于矿山排水和工厂、城市建筑供水,远距离输水等长下的。
节能系列产品,具有效率高、运行噪声低、抗汽蚀性能好、结构合理、使用寿命长等优点。
DG锅炉给水泵供输送清水或物理、化学性质类似于水的液体之用。
介质温度不大于105℃,它适用于小型锅炉给水或输送热水和类似热水的介质。
型号意义:例如:D6-25×6或例如:DG6-25×6D-卧式多级离心泵DG-锅炉给水泵6-流量(m3/h)25-单级扬程(米)6-泵级数D、DG卧式多级离心泵性能参数表:型号口经mm 流量扬程转速效率必需气蚀余量电机功率进口出口m3/h L/S (m)(r/min)(%) (m)(KW)D、DG6-25×340 40 6.3 1.75 752950 45 25.5D、DG6-25×4100 7.5 D、DG6-25×5125 7.5 D、DG6-25×6150 11 D、DG6-25×7175 11 D、DG6-25×8200 15 D、DG6-25×9225 15 D、DG6-25×10250 18.5 D、DG6-25×11275 18.5 D、DG6-25×12300 18.5D、DG12-25×350 40 12.5 3.47 752950 54 27.5D、DG12-25×4100 11 D、DG12-25×5125 11 D、DG12-25×6150 15 D、DG12-25×7175 15 D、DG12-25×8200 18.5 D、DG12-25×9225 18.5 D、DG12-25×10250 22。
D型卧式多级离心泵使用说明介绍模板之欧阳与创编
D、DG系列多级离心清水泵使用说明书河北高通泵业有限公司一、概述D、DG型泵系多级、节段式离心清水泵,适用于矿山、工厂及城市给水、排水用。
供输送不含固体颗粒及磨料。
不含悬浮物的清水,或物理化学性质类似于清水的其它液体。
被输送液体温度在-20℃~80℃。
二、型号说明1)例150D/DG30X5150—泵吸入口直径(mm)D、DG—多级、节段式离心清水泵30—单级扬程为30m5—泵级数为5级2)例D/DG280-43X5D/DG—多级、节段式离心清水泵280—泵的流量(m3/h)43—单级扬程为43m5—泵级数为5级三、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体,前段吸入口中线呈水平线,后段吐出口中线与水平垂直。
2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体。
整个转子由两端轴承支承在泵壳体上,转子部分的叶轮数目是根据泵的级数而定。
3、轴承部分本D、DG型泵轴承有滑动轴承和滚动轴承两种,按型号不同而定,均不承受轴向力。
泵在运行中应当允许转子部分在泵壳体中轴向游动,不能采用向心轴承。
4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间靠密封环、导叶套、填料密封,当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。
5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成,平衡机构用于平衡泵的轴向力。
在下述操作程序中,请注意“警告”、“小心”、“注意”标记词,这些词旨在强调人身安全和恰当的操作方法及维修方面的重点,其词义解释如下:警告:操作程序、习惯等若违背,可能引起人身伤亡事故小心:操作程序、习惯等若违背,可能引起对设备的损坏注意:操作程序、条件等应引起高度重视四、到货检查到货后,应立即对设备进行验收,因装运引起的任何缺陷应立即报告给承运人。
说明书文本和其它部件(如电机)的说明书及装箱单应存放在一个安全方便的地方以供随时参考。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5
和性能时应予以更换。 本型泵在使用时,填料环的位置安放要正确,各型泵的填料及填料环的分布情况见
表 2,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。 5、平衡机构 平衡机构由平衡环、平衡套、平衡盘等组成。平衡机构用于平衡泵的轴向力。 6、泵的旋转方向 本型泵的旋转方向,从电机端看,泵为顺时针方向旋转。
因磨损叶轮坏了,水泵供水量增 出来打方一些,更换叶轮,
加
调节闸阀降低流量
6、水泵在工作过程中内 闸阀开得太大,吸水管内阻力太 调节闸阀以减低流量,检查
部声音反常,流量下降直 大,吸水高度过大,在吸水处有 泵吸入管内阻力 ,检查底
到不出水
空气渗入,所输送的液体温度过 阀;减少吸水高度。拧紧堵
高
塞漏气处。降低液体温度
轴器之间的轴向间隙。 2、泵与电机两轴心线应在同一水平直线上。 3、 泵只能承受自身内力,不能承受任何外力。
6
六、 泵的起动、运行、停车 起动: 1. 泵起动前应先盘动转子,检查转子是否灵活。 2. 检查电机转向是否与泵一致。 3. 关闭泵出口闸阀,压力表旋塞,用输送的液体或抽真空系统排除吸入管和泵体内 空气。 4. 检查泵与电机联接螺栓的松紧程度和泵周围的安全情况,使泵处于准备起动状 态。 5. 起动泵,待泵运转正常后,打开压力表旋塞,慢慢开启泵出口闸阀,按出口压力 表读数控制泵给定的扬程。 运行: 1. 本型泵靠内平衡机构平衡轴向力,平衡装置有平衡液体流出,平衡液体由平衡水 管接至吸入段或在平衡室处设置一短管,平衡液体经短管流向泵外,为保证泵正常 运行,平衡水管绝对不允许堵塞。 2. 本型泵滚动轴承均无冷却装置,轴承温升变化反映了泵的装配质量,轴承温升不 得高于环境温度 35℃,最高温度不应高于 75℃。 3. 本型泵转子在运行中存在一定得轴向游动,应保证电机和水泵两联轴器端面间得 间隙。 4. 泵在运行期间应定期检查叶轮、密封环、导叶套、平衡盘、轴套得磨损情况,磨 损量过大应及时更换。 5. 使用中根据具体情况订出较细的操作规程。 停车: 停车前应先关压力表旋塞,慢慢关闭出口闸阀,待出口阀关闭完毕后再停电机。
径 D2 时,可使泵运行更平稳,更经济。
D2 切割后的性能换算关系为:
Q,=(D2’/D2)Q H’=(D2’/D2)2H Pa’=(D2’/D2)3 Pa
(7) (8) (9)
式中 Q’、 H’、 Pa’、D2’为切割后的流量、扬程、轴功率、叶轮直径。Q、 H、 Pa、
D2 为切割前的流量、扬程、轴功率、叶轮直径。
H1=P1/r+Z1+V12/2g
则(1)式可变为
H=(P2-P1)/r+(Z2-Z1)+ (V22 -V12)/2g (2)
通常泵吸入口的压力 P1 用真空表测得,若 P1 为真空表读数,则(2)式可写成: H=(P2+P1) /r+(Z2-Z1)+ (V22 -V12)/2g (3)
式中 P1— 真空表读数(Kg/m2) P2— 压力表读数(Kg/m2)
m r/min Kw Kw
37.6 10.5 59.4
9.21
必需 叶轮 泵口径
效率
汽蚀 名义
泵重
η
进口 出口
余量 直径
% m ㎜㎜㎜㎏
66 3.7
3 54.0 15 51 72.0 20 33.6
10.26 15 Y160M2-2 73 3.9 134 100 100 170
9.99
66 4.3
37.6 10.5 79.2
注:曲线图系单级性能,叶轮名 义 直 径 D2=134 ㎜ , 转 速 n=2950r/min。级数级数增加时, 扬程按比例增加,流量不变。例 如:3 级扬程系图中曲线查得的 扬程乘 3,4 级乘 4,其余类推。
100D16 型泵性能表
流量
级
Q
功率
Hn
Pa 功率 型号
装 置 汽 蚀 余 量 的 计 算 值 必 须 大 于 泵 厂 规 定 的 泵 必 需 汽 蚀 余 量 (NPSH)r , 而 且
(NPSH)r 值要取泵流量范围内的最大值作比较。如果装置汽蚀余量(NPSH)a 小于必需汽蚀
余量(NPSH)r,泵将发生汽蚀,导致叶轮汽蚀破坏,影响泵的正常运行。
3、泵必需汽蚀余量(NPSH)r 与泵吸上真空高度 HS 的换算。 (NPSH)r 与 HS 都是衡量一台泵的吸入性能(或汽蚀性能),用户选型时必须慎重
12.28
运行中应允许转子部分在泵壳体中轴向游动,不能采用向心球轴承,各型泵采用的轴承 见表 1:
表1
泵型号
D25-50 D46-50 100D16 125D25 150D30 200D43 80D30 D280-43/84 D280-65/84 200D65 D450-60/84 250D60 D85-67 D155-67 4、泵的密封
入口中线呈水平线,后段吐出口与水平垂直。 2、转子部分
转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平
键和轴套螺母紧固使之与轴成一体。整个转子由两端轴承支承在泵壳体上,转子部分中
叶轮数目是根据泵的级数而定。 3、轴承部分
本型泵轴承有滑动轴承和滚动轴承两种,按型号不同而定,均不承受轴向力。泵在
使泵与所输送液体物理化学性质相适用,改变材质后泵的性能参数和安装尺寸与未经改
变前的基本相同。
二、 型号说明
本型泵在型号表示上有三种方法,举例分述如下:
⑴例
150D30×5
150——泵的吸入口直径为 150 ㎜。 D——单吸、多级、节段式离心清水泵。 30——泵的单级扬程为 30m。
5——泵的级数为 5 级。
7
七、 泵可能发生的故障及解决办法(见表 3) 表3
故障
原因
解决办法
1、水泵不吸水,压力表 注入水泵的水不够,吸入管路水 再往水泵内注水或拧紧堵
及真空表的指针在剧烈 管或仪表漏气
塞漏气处
摆动
2、水泵不吸水,真空表 底阀没有打开,或已淤塞,吸入 校正或更改底阀,清洗或更
表示高度真空
管路阻力太大,泵安装高度太高 改吸入管路,减低吸水高度
Z1、Z2— 分别为真空表和压力表相对于泵轴心线的安装高度,当真空表和压
力表装于泵轴心线之上时 Z1、Z2 取正值,当真空表和压力表装于泵
轴心线之下时 Z1、Z2 取负值。
V2— 压力表测点处的液体速度(m/s)。
V1— 真空表测点处的液体速度(m/s)。
g— 重力加速度,g=9.81(m/s)。
r— 所输液体的比重(103 ㎏/m3),即所输送液体单位体积重量。
⑵例
D450-60/84×6
D—— 单吸、多级、节段式离心清水泵。 450——泵的流量为 450m3/h。
60——泵的单级扬程为 60 米 84——年号 6——泵的级数为 6 级。
此种型号泵表示的泵有:
D25-50
D46-50
D155-67
D280-43/84
D450-60/84(250D60)
⑶例
⑵、叶轮出口流道与导叶进口流道的对中性是依各零件的轴向尺寸来保证,流道对 中性的好坏直接影响到泵的性能,故泵的尺寸不能随意调整。
⑶、泵装配完毕后,未装填料前,用手转动泵转子,检查转子在泵壳体内旋转是否 灵活,轴向窜动是否达到规定要求。
⑷、上述检查符合要求后,在泵两端轴封处加入填料,注意填料环在填料室中的相 对位置。
2、泵的拆卸 (1) 拆卸按装配相反的顺序进行,拆卸时应严格保护零件的制造精度不受损伤。 (2) 拆卸穿杆的同时应将各中段用垫垫起,以免各中段止口松动下沉将轴压弯。 五、 泵的安装 本型泵安装时除满足一般安装技术要求外,还应注意以下几点: 1、电机与水泵组合安装时,应将泵联轴器端轴伸向外拉出,再来保证泵和电机两联
四、 泵的装配与拆卸 1、泵的装配 本型泵装配质量的好坏直接影响泵能否正常运行,并影响泵的使用寿命和性能参数,
影响机组的振动和噪音,装配中应注意以下几点: ⑴、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证,应保护零
件的加工精度和表面粗糙度,不允许碰、划伤,作密封剂用的二硫化钼应干净,紧固用 的螺钉、螺栓应受力均匀。
类别 滚动轴承
轴承
型号 2308 2308 2307 2307 2312 2315 2307 2315
每台泵用数量 2付
2320
2320
滑动轴承 巴氏合金
润滑方式
润滑脂 (二硫化钼)
稀油
泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封,转子部分与固定部
分之间靠密封环、导叶套、填料等密封,当密封环和导叶套的磨损程度已影响泵的工作
2、泵装置汽蚀余量(NPSH)a 计算
(NPSH)a=Po/r-Pv/r-Hg-hw (4) 式中 Po——吸入池液面上的压力 (㎏/cm2)
Pv——液体在输送温度下的汽化压力(㎏/cm2) Hg——吸入液面到泵中心线的距离(m)。若吸入液面在泵中心线之上,则
Hg 取负值。
Hw——吸入管路系统中的水力损失(m) r——所输液体的比重(103 ㎏/m3),即所输送液体单位体积重量。
D 型卧式多级离心泵选型手册说明书由长沙奔腾泵业有限公司提供
D型
卧式多级离心泵
TYPE D CLEAN WATER PUMP
选型手册说明书
长沙奔腾泵业有限公司
目录
一、 概述 二、 型号结构 三、 结构说明 四、 泵的装配与拆卸 五、 泵的安装 六、 泵的起动、运行、停车 七、 泵可能发生的故障及解决办法 八、 简单计算说明 九、 泵工作性能曲线图及性能参数表 十、 泵外形尺寸图及泵外形尺寸表
7、轴承过热
没有油或油脏,水泵轴与电机轴 注油或换油,把轴中心校准
不在一条中心线上
8、水泵振动
