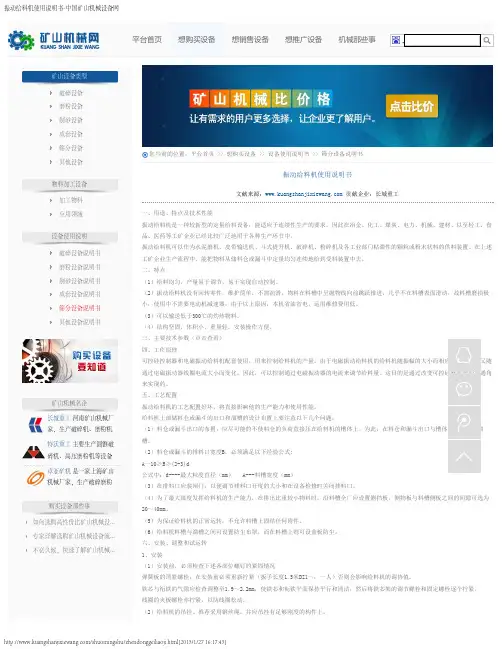

可控硅控制器和电磁振动给料机配套使用,用来控制给料机的产量。

由于电磁振动给料机的给料机随振幅的大小而相应变化,振幅又随通过电磁振动器线圈电流大小而变化,因此,可以控制通过电磁振动器的电流来调节给料量。

这目的是通过改变可控硅整流器的导通角(1)料仓或漏斗出口的布置,应尽可能的不使料仓的负荷直接压在给料机的槽体上。

为此,在料仓和漏斗出口与槽体之间应加一溜。

给煤机说明书

给煤机说明书

JGC/NJGC 型称重式给煤机( JGC/NJGC WEIGHING COALFEEDER)使用说明书(INSTALLATION, OPERATION ANDMAINTENANCEINSTRUCTIONS )徐州三原电力测控技术有限公司XUZHOU SANYUAN ELECTRIC M&C TECHNOLOGY CO.,LTD.REV 0604前言正确地掌握本设备的组成、原理、安装、操作及维护的方法对于安全可靠地使用设备是非常必要的。

使用者应当仔细地阅读本说明书并熟练掌握其操作与维护步骤,如有任何疑问,均可通过与本公司服务部门的联系,您出现的问题将很快得到解决。

公司服务部门配备有专业的工程师来回答您的问题,同时也会提供优良的服务,来协助设备的安装、调试工作。

本说明书仅提供设备的通用说明,本公司保留对于产品的性能结构进行改进和优化的权利,如有变化,恕不另行通知。

徐州三原电力测控技术有限公司XUZHOU SANYUAN ELECTRIC M&C TECHNOLOGY CO.,LTD.铜山经济开发区天津路西,中国 . 徐州徐州三原电力测控技术有限公司XUZHOU SANYUAN ELECTRIC M&C TECHNOLOGYCO.,LTD.目录一、 JGC/NJGC型称重式全封闭给煤机概述--------------------11、系统主要特点-------------------------------------------22、型号说明-----------------------------------------------33、工作原理-----------------------------------------------44、设备组成-----------------------------------------------45、主要技术参数-------------------------------------------6二、工作环境要求┄┄┄┄┄┄┄┄--------------------------7三、设备安装┄┄┄┄┄┄┄┄┄----------------------------81.给煤机的场地设计-------------------------------------82.给煤机的安装-----------------------------------------93.电气及仪表的安装------------------------------------10四、给煤机的试运转及调试┄┄┄┄┄-----┄┄┄┄----------11五、给煤机的操作┄┄┄┄┄---------------------------┄┄12六、维护┄┄┄┄┄┄┄┄┄┄┄┄-------------------------131、日常检查--------------------------------------------142、每周一次的检查--------------------------------------143、每半年的检查----------------------------------------144、胶带的更换------------------------------------------155、常见故障分析----------------------------------------16七、备件┄┄┄┄┄┄┄┄┄┄┄┄-------------------------17八、订货须知┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄---------------17九、产品出厂随机资料┄┄┄┄┄┄┄┄┄┄┄┄--------┄┄-18。

XZG双质体振动给料机使用说明书中文[1]

XZG双质体振动给料机使用说明书中文[1]

XZG型双质体振动给料机使用说明书M H河南省鹤壁市煤化机械厂一、用途及特点:XZG型系列双质体振动给料机可广泛用于冶金、建材、煤炭、化工、轻工等各行业对块状、粒状、粉状不同物料的给料系统,以实现连续、均匀、自动供料。

本机处于近共振状态下工作,主振弹簧为剪切橡胶弹簧,其特点为:1、冲击力小,运行平稳,振幅稳定。

2、与国内相同生产率给料机相比,能耗少,电机容量可减1/3。

3、槽体倾角,激振力均可通过调节机构进行调整。

4、适应性强、应用范围广。

可适应粉状或快度<500毫米,各种物料的输送,并连续和频繁间断性工作。

5、启动、停机迅速,振动给料时不漏料。

6、与其它给料机相比可降低维修量50%以上。

7、可通过称量和变频调速系统实现生产率的自动控制。

XZG系列双质体振动给料机设计新颖、结构合理、性能可靠、效益显著,故此已被各行业广泛采用。

部分产品出口。

二、工作原理:安装在平衡架上的振动电机通过主振弹簧与槽体相连,主振弹簧牵制激振部平衡架与槽体在工作时产生的惯性力,使给料机在近共振情况下振动,激振力小,避免了槽体承受过大的动应力及传动部承受过大的作用力,使用寿命延长,能量消耗较小、噪音小,起动停车迅速平稳;另外空车能平稳运转,可解除因漏斗放空或卡矿造成电机烧坏的后顾之忧。

三、结构形式:图1 结构示意图五、安装要求:图2 安装示意图(1)槽体卸矿最佳角α应在12º-14º˚(2)眉线高H与矿石块度d H=1.6d-2.2d(3)为保证侧面既不卡矿,又不冒矿,槽体在空载时h≥10mm(4)为保证槽体正常振动:槽体与漏斗两侧间隙a1≈30mm槽体与漏斗后面间隙a2≈50mm(5)悬吊β<10º˚六、安装与试车注意事项:给料机安装与振动电机接线后,必须进行全面安全检查,以避免开机后发生人身与设备事故。

1、电源的电压与频率是否与铭牌所规定参数相符,设备必须可靠接地。

2、检查各联接处,特别是振动电机底座防松垫圈是否配齐,与平衡体联接的螺栓是否拧紧,不得留有间隙。

称重给煤机使用说明

称重给煤机使用说明

ICS型称重给料机使用说明书太原市振中科技有限公司目录1. 产品概述 (3)2. 型号表示 (3)3. 基本构成 (3)4. 结构特点 (4)5. 技术参数 (4)6. 工作原理 (5)7. 称重传感器使用 (6)8. 设备使用事项 (8)1.产品概述称重给料机(俗称定量皮带给料机)是一种连续称量给料设备,用于固体物料的定量输送。

能自动按照预定的程序,依据设定给料量,自动调节皮带转速,使物料流量等于设定值,以恒定的给料速率连续不断的输送散状物料,可用于需要连续给料的配料场合,在国内外电力煤炭、冶金、矿山、建材、化工、轻工、港口等行业得到广泛应用。

2.型号表示:3.基本构成称重给料机主要有机械部分、传感器、电气仪表部分组成。

3.1.机械部分:机械部分由机架、传动装置、传动辊筒、称量装置、防偏纠偏装置、梨形清扫器、头部清扫器、托辊、皮带、卸料罩、料斗、底座、标定棒等组合而成。

它是定量称重物料的承载及输送机构。

3.2.传感器:称重给料机有称重、测速两种传感器。

1、称重传感器称重传感器将称重辊承受的负荷转换为电信号,提供给称重仪表作进一步处理。

称重给料机采用本公司生产的MTB系列称重传感器,传感器容量规格、数量根据称重给料机结构形式,称重范围配置。

2、测速传感器测速传感器将物料的运作速度转换成脉冲信号,从而控制称重仪表的采样频率。

称重给料机选用光电脉冲式测速传感器.3.3.电气仪表部分电气仪表部分对传感器或变送器输出信号进行处理;显示被称物料物体的计量结果;并可输出模拟或数字电信号,从而实现所需的自动控制。

4.结构特点1、皮带更换容易。

只要张紧装置松开皮带,移动一侧支架,就可取下皮带更换。

2、减速电机采用空心轴直接套装于主动轴上,密封性好,结构紧凑,安装方便,使用可靠。

3、主被动辊采用带座轴承安装,安装调整灵活方便。

4、计量精度受皮带影响小。

由于有皮带自动张紧装置,张力基本恒定,称重时称重传感器最大位移量仅0.2mm,所以皮带张力对计量精度的影响可忽略不计。

往复式振动给煤机操作规程示范文本

往复式振动给煤机操作规程示范文本

往复式振动给煤机操作规
程示范文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
往复式振动给煤机操作规程示范文本使用指引:此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。

一、准备
开车前检查各部位螺栓是否松动,挠性联轴器是否好
使,振动轴转动是否灵活,吊挂装置是否正常,给煤槽体
是否偏斜。

二、开车
1、接到开车信号,启动给煤机。

2、运行中检查各部位是否正常、给煤机振动是否平
稳。

3、根据生产情况调整给煤量。

三、停车
1、接到停车信号,立即停车。

停车时在料槽和仓中保
持一定煤量。

2、发现吊挂装置松脱、给煤机偏斜,立即停车。

请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。

zgm113g型中速辊式磨煤机使用和操作说明

zgm113g型中速辊式磨煤机使用和操作说明

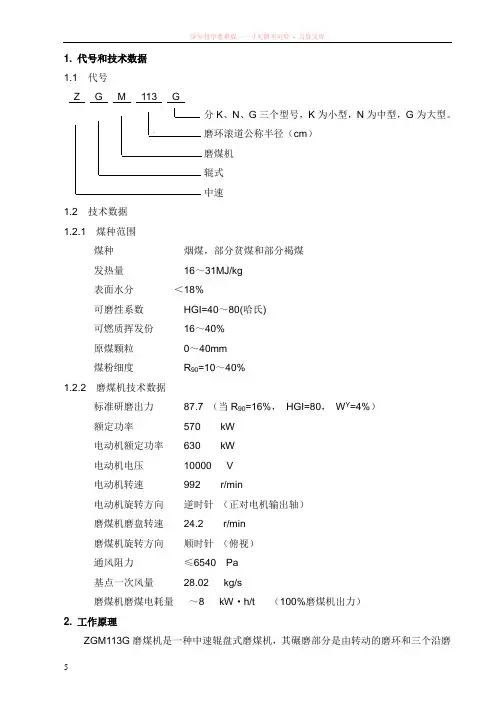

1. 代号和技术数据1.1 代号Z G M 113 G分K、N、G三个型号,K为小型,N为中型,G为大型。

磨环滚道公称半径(cm)磨煤机辊式中速1.2 技术数据1.2.1 煤种范围煤种烟煤,部分贫煤和部分褐煤发热量16~31MJ/kg表面水分<18%可磨性系数HGI=40~80(哈氏)可燃质挥发份16~40%原煤颗粒0~40mm煤粉细度R90=10~40%1.2.2 磨煤机技术数据标准研磨出力87.7 (当R90=16%,HGI=80,W Y=4%)额定功率570 kW电动机额定功率630 kW电动机电压10000 V电动机转速992r/min电动机旋转方向逆时针(正对电机输出轴)磨煤机磨盘转速24.2 r/min磨煤机旋转方向顺时针(俯视)通风阻力≤6540 Pa基点一次风量28.02 kg/s磨煤机磨煤电耗量~8 kW·h/t (100%磨煤机出力)2. 工作原理ZGM113G磨煤机是一种中速辊盘式磨煤机,其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。

需研磨的原煤从磨煤机的中央落煤管落到磨环上,旋转磨环借助于离心力将原煤运动至碾磨滚道上,通过磨辊进行碾磨。

三个磨辊沿圆周方向均布于磨盘滚道上,碾磨力则由液压加载系统产生,通过静定的三点系统,碾磨力均匀作用至三个磨辊上,这个力经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础(见图1―1)。

原煤的碾磨和干燥同时进行,一次风通过喷嘴环均匀进入磨环周围,将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨煤机上部的分离器中进行分离,粗粉被分离出来返回磨环重磨,合格的细粉被一次风带出分离器。

图1―1 磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室,被刮板刮进排渣箱,由人工定期清理(或由自动排渣装置排走),清除渣料的过程在磨运行期间也能进行(见图1―2)。

2振动式给煤机操作规程

2振动式给煤机操作规程

振动式给煤机安全操作规程
一、开车前检查
1.检查给料槽、支撑、吊挂装置等是否正常,检查弹簧、挂钩、吊挂钢丝绳或链条有无断裂及杂物卡阻。

2.检查振动电机是否正常。

3.检查各部位螺栓是否紧固,有无松动现象,电机弹性联轴节是否完好。

4.检查电缆是否有磨损现象,接头是否完好。

二、运转中注意事项
1.密切注意系统的负荷情况和物料粒度情况,随时通知集控室调整给煤机振动频率或更换给料机。

2.注意观察设备振动频率、振幅、振动方向和声音,发现异常及时停机检查。

3.吊挂断裂后的给煤机严禁继续运转。

4.经常检查振动电机的温度和漏油情况,电机温升不得高于35℃。

5.人员不得在运转中的吊挂式给料机下长时间停留。

6.正常情况下停车时,料仓的料位不应卸空,应留有一定料量。

7.给料机插板正常开度应打到90%左右,当大块堵塞时,将插板再打开一点,如还不通,要用撬杠捅煤时,必须站在侧面安全牢固的操作平台上侧身持杠,不得跳到给料槽内或进入漏斗内,不得正对给料方向,不得来回打动插板处理大矸,以防损坏推杆。

人工无法捅开时汇报集控室,由集控室协调处理。

三、停车与停车后的工作
1、物料拉空或正常停车前应首先关闭给煤机闸板,待给煤机出料溜槽上的物料拉空后再停车。

2、清理出料溜槽内积煤。

3、处理在运行中发现得问题和停车后查出的问题。

给煤机说明书机械部分

给煤机说明书机械部分

给煤机说明书机械
部分
DPG120型电子皮带秤给煤机
(机械部分)
使用和维护说明书
江西大唐国际抚州发电有限责任公司2x1000MW机组新建工程给煤机专用
目录
前言 (2)
1.给煤机工作原理 (2)
2. DPG120电子皮带秤给煤机主要参数 (2)
3.产品结构 (3)
3.1 机
壳……………………………………………………………………………
(3)
3.2 传动滚
筒………………………………………………………………………………
(3)
3.3 出煤口挡
板 (3)
3.4 皮带后堵板 (3)
3.5 皮带断煤信号开
关 (3)
3.6 温度传感
器 (3)
3.7 输送皮带 (3)
3.8 跑偏开关 (3)
3.9 称重传感器 (4)
3.10 主滚筒减速机 (4)
3.11 清扫电机 (4)
3.12 清扫链 (4)
3.13 堵煤信号 (4)
3.14 照明灯……………………………………………………………………………
(4)
3.15 皮带打滑报警装
置 (4)
3.16 窥视
孔……………………………………………………………………………
(4)
4.安装 (4)
4.1 联接结构尺
寸 (4)
4.2 安装基础 (4)
4.3就位后的联接 (4)
5.给煤机的调整 (4)
5.1皮带张紧轮的调整 (4)
5.2皮带对中调整 (5)
6.设备维修及保养 (5)
6.1设备润。

往复式振动给煤机操作规程

往复式振动给煤机操作规程

往复式振动给煤机操作规程1. 引言往复式振动给煤机是煤矿生产中的一种常见设备,主要用于煤炭的给料工作。

为保证往复式振动给煤机的正常运行,提高生产效率,降低故障率,制定本操作规程。

2. 设备概述往复式振动给煤机由振动电机、振动器、机架、导槽等部件组成。

其工作原理是通过振动电机的振动力将煤炭沿导槽向前推送,实现给料的作用。

3. 操作规程往复式振动给煤机的操作分为启动、运行和停机三个阶段。

3.1 启动1.操作人员应穿戴好安全防护用品,确保自身安全。

2.检查往复式振动给煤机的各部件是否完好,无异常故障。

3.打开电源开关,待电源指示灯亮起后,按下启动按钮。

4.检查振动电机和振动器运行是否正常,确保振动力能够顺利传导到导槽上。

3.2 运行1.检查煤炭的供给情况,保证煤炭供给畅通。

2.根据煤炭的需要进行调节,可通过调节振动电机的振幅、频率等参数来实现。

3.当发现煤炭堵塞或者异常情况时,应及时停机排除故障,并在故障解决后重新启动。

3.3 停机1.停机前,先将煤炭的供给关闭。

2.按下停机按钮,待振动电机和振动器完全停止后,关闭电源开关。

3.检查设备是否处于停机状态,各部件是否正常。

4. 安全注意事项1.操作人员应定期接受安全培训,了解设备的操作规程和安全注意事项。

2.操作人员应严禁将身体部位伸入往复式振动给煤机的导槽内,以免发生危险。

3.发现设备故障或者异常情况时,应及时上报并采取相应的措施。

5. 维护保养1.定期对往复式振动给煤机进行检查、清洁和维护,确保设备的正常运行。

2.根据设备的使用情况,及时更换磨损严重的零部件,避免故障的发生。

3.停机时应将设备清洁干净,避免灰尘等杂物对设备造成损害。

6. 总结往复式振动给煤机的操作规程是保证设备正常运行的关键。

操作人员应严格按照规程进行操作,确保安全、高效地完成煤炭的给料工作。

另外,定期的维护保养也是确保设备长期稳定运行的重要措施。

操作规程(滚轴筛、给煤机)

操作规程(滚轴筛、给煤机)

第五章专用设备操作规程5.1 电磁振动给煤机5.1.1设备规范:型号:ZGM——400出力:160——400t/h出料粒度:0——300mm槽体倾角:10°双振幅:6-10 mm配用电机:型号WY2062-Z功率2.0×2激振力 20000×2N5.1.1.2 结构及工作原理:5.1.2.2.1 结构:ZGM系列振动给煤机是由减振装置、给煤罩、给煤体、振源组成。

5.1.2.2.2 工作原理:ZGM系列振动给煤机是采用特制的振动电机反向自同步振动驱动料槽沿倾斜方向作周期直线往复振动来实现给煤作业的。

当振动料槽的振动加速度垂直分量大于重力加速度时,料槽中的物料被抛起,由于振动电机的连续运转,料槽中的物料连续向前作跳跃式抛物运动,由此达到给料目的。

5.1.1.3电机振动式给煤机启动前的检查:[P]-检查变频室甲乙路给煤机的电源已送上,电源指示灯红灯亮。

[P]-检查甲乙路各给煤机的变频器外观及显示正常。

[P]-检查各给煤机电机外观及接线完好。

[P]-检查各给煤机的固定螺丝齐全无松动。

[P]-检查各给煤机给料槽体完好无泄露,挂钩完好无脱落。

[P]-检查各给煤机落煤管完好无泄露。

5.1.1.4电机振动式给煤机的启停方式及煤量调整:a、就地启停给煤机、调整煤量:[I]-上煤前6号或9号带值班员将给煤机的PLC转换开关打至“就地”位置。

[P]-现场值班员在接到集控值班员要求就地启动给煤机的通知后,在变频室内将变频器面板上的“启动”按钮按下,即可启动给煤机。

[P]-现场值班员根据皮带上煤流的堆积量,在变频器面板上按“向上”或“向下”的按钮调整到相应的数值后,再松开变频器面板上“向上”或“向下”的按钮,完成煤量大小的调整。

[P]-现场值班员在接到集控值班员停煤的通知后,在变频室内将变频器面板上的“停止”按钮按下,即可停运给煤机。

b、集控(远程)启停给煤机、调整煤量:[I]-上煤前6号或9号带值班员将给煤机的PLC转换开关打至“程控”位置。

磨煤机使用维护说明书

磨煤机使用维护说明书

ZGM80型中速辊式磨煤机使用和维护说明书2010年9月目录序言感谢您选用了我厂的ZGM型中速辊式磨煤机,为了使您更好地了解设备,使设备更好地为您的系统服务,我们编写了这本使用说明书,希望能给您以帮助,真诚地希望您在使用过程中提出宝贵意见和建议。

北京电力设备总厂(以下英文简称BPEG)自1952年建厂以来,始终致力于磨煤机技术的研究与开发,经过不断创新发展,中速磨煤机设计与制造技术日臻完善,尤其是ZGM中速辊式磨煤机(以下简称ZGM磨),以它煤种适应性广(可磨制烟煤、无烟煤、褐煤、贫瘦煤、)碾磨效率高、电耗低、寿命长、安全可靠、操作简单、检修方便等优点广泛适用于电力、冶金、建材、化工等行业的煤粉制备系统。

本说明书是根据ZGM型磨煤机的特点和现场运行情况编写的,其中对磨煤机的运行、检查、维护、检修要求大部分是针对磨煤机易出问题的环节和总结现场出现的问题而提出的,用户在使用过程中请务必遵守下面提出的要求:①磨煤机运行应严格按照运行要求,不能违章操作。

②必须保证一次风量,一次风量的测量装置要定期标定,这对磨煤机运行极为重要。

③定期对磨煤机检查、维护,决不允许连续数千小时不停磨、不检查、不间断地运行。

④一次风入口隔绝门至关重要,没有严密的隔绝门就无法进入磨煤机机壳内检查、维护和检修。

⑤对正压运行系统,出粉管上要有隔绝门。

⑥必须为检查、维护、检修工作创造必要的条件。

⑦应配置单独的密封风系统,不要直接采用冷一次风作为密封风。

⑧检修过程中,必须使用符合产品要求的替换零部件。

⑨设备必须由合格的操作人员进行。

第一章.ZGM磨煤机概述1.型号意义和技术数据1.1型号意义ZGM ☐☐☐☐―☐产品规格产品型号产品代号产品代号ZGM表示中速辊式磨煤机的汉语拼音缩写。

产品型号以磨煤机磨盘辊道的公称半径尺寸(厘米)加字母表示。

例如ZGM113K、ZGM113N 、ZGM113G等。

字母K代表小型号,ZGM113K相当于MPS212;字母N代表标准型号,ZGM113N相当于MPS225;字母G代表大型号,ZGM113G相当于MPS235。

ZGM磨煤机运行操作要求

ZGM磨煤机运行操作要求

ZGM磨煤机运行操作要求一. 概述为防止磨煤机内煤粉自燃或爆炸,在操作运行中必须严格遵守有关操作规程和说明,正确使用防爆消防蒸汽。

磨煤机检修时,必须要有挂牌制度,必须停磨并关闭磨煤机入口和出口阀门。

检修过程中要严禁电动机合闸,要严防危及人身安全的事故因素发生。

磨煤机运行过程中,所有的检修门、人孔门、手孔盖等必须禁闭,未经许可严禁打开。

为防止煤粉在输粉管道内堵塞,并确保从分离器内正确输出煤粉,要保证磨煤机的一次风量达到规定的最小风量值。

运行时,应确保关闭消防蒸汽通入管道上的电动阀门关闭,手动阀门打开。

磨煤机能够把一定粒度的原煤碾磨成合格的煤粉,但不容许诸如金属块、石块、木块和其它粗硬异物进入磨煤机内,否则将影响磨煤机的使用寿命;也不容许棉丝、铁丝、炮线等杂物进入磨煤机内,因为这些条状、线状杂物会缠住分离器的折向门,影响分离器的正常功能以及煤粉存积而引起着火。

所以,输煤系统应具有完善的清除杂物的设施。

碾磨部件(耐磨件)采用高铬铸铁制成,此种材料易脆裂、易热裂。

所以要避免碰撞冲击和加热。

基于此原因,ZGM113G型中速辊式磨煤机除低速盘车外,只容许磨辊抬起来后启动,或磨盘上布定量煤后启动。

绝不容许磨盘上无煤(及磨辊加了载)启动。

每次启动磨煤机时,要及时检查和清除排渣箱的渣料,要监视电动机电流情况,要有连锁保护,要在报警极限值以下运行,要注意磨煤机的振动值。

磨煤机制造厂家对于在超报警极限值情况下运行引起的损坏不承担责任。

二. 磨煤机运行时的性能调整1.煤粉细度调整煤粉细度变化和分离器折向门开度、磨辊碾磨力、给煤量、一次风量大小等因素有关。

磨初次运行时,折向门开度、磨辊加载力只作暂时决定。

其中折向门开度暂定45°。

磨煤机运行最佳工况,及满足高炉燃烧的经济煤粉细度,须经磨煤机正常运行超过1000小时之后,通过性能试验得出。

试验主要包括:调整最佳折向门开度、最佳碾磨力和适当的一次风量等。

磨运行过程中,如果折向门磨损严重,回粉挡板关闭不严或挂有异物会影响煤粉分离,所以应经常检查、维护。

震动给煤机

震动给煤机

振动给煤机工作原理:安装在平衡架上的振动电机通过主振动弹簧与槽体相连,主振动弹簧牵制激振部平衡架与槽体在工作时产生的惯性力,使给料机在进共振情况下振动,激振力小,避免了槽体承受过大的动应力及传动部承受过大的作用力,使用寿命长,能量消耗较小、噪音小,起动停车迅速平稳;另外空车能平稳运转,可解除因漏斗放空或卡矿造成电机烧坏的后顾之忧。

1、设备名称:振动式给煤机(鹤壁市煤化机械厂)设备名称:振动式给煤机给煤机型号:XZG1827L 处理能力:800~1500吨/小时槽体尺寸:1800×2700×375 入料粒度:<500mm 激振频率:960次/分振幅:5毫米仓口尺寸:1700×1700设备重量:6.35T 主体材质:Q235 弹簧使用寿命:3年整机寿命:10年激振器寿命:10年电机型号:XVM-A100-6 电机生产厂家:新兰贝克电压等级:380V/660V 电机功率:7.5千瓦驱动方式:振动电机激振力:100KN制动方式:停电制动2、振动式给煤机(鹤壁市煤化机械厂)给煤机型号:XZG0820L 处理能力:100吨/小时槽体尺寸:800×2000×250入料粒度:<50mm 激振频率:960次/分振幅:3毫米仓口尺寸:800*700 设备重量:3.06T 主体材质:Q235A 弹簧使用寿命:3年整机寿命:10年激振器寿命:10年电机型号:XVM-A20-6 电机生产厂家:新兰贝克电压等级:380V/660V 电机功率:1.5千瓦驱动方式:振动电机激振力:20KN制动方式:停电制动一般故障排除:1、振动电机不转动:电线短路,查电路、保险丝等。

转子卡壳,查电机轴承、密封圈等。

2、无振幅:橡胶弹簧撕裂,更换橡胶弹簧。

压板螺栓松动,上紧螺栓。

3、物料走篇:吊挂不平,调节吊挂。

压板单边松动,上紧松动螺栓。

4、给料过大:偏心块调节过大,调小偏心块。

倾角过大,调小倾角。

zg1000活化给煤机说明书

zg1000活化给煤机说明书

zg1000活化给煤机说明书1就地操作模式1.1zg1000活化振动给煤机的电气控制操作分为就地操作与程控操作,需要注意的是,无论就地还是程控操作,一定要是在面板上指示的控制源为外部控制,以ABB的ACS550为例,按LOC/REM键一次,使显示屏上显示为REM,方能进行就地或者程控操作。

1.2就地操作是直接从控制柜面板上对活化振动给煤机进行操作:首先扭动选择开关,使其指示为就地状态,这时就地指示会亮(带灯旋纽的指示灯即为就地指示灯),然后按下绿色带灯按纽“变频器上电”,则此时柜内接触器吸合,变频器电源接通,输出继电器1(ready)接通,“变频器上电”按纽绿色指示灯亮,频率表上显示“0”。

稍等片刻;1.3按绿色按纽“振动运行”则可以让变频器启动振动电机,输出继电器2接通,“振动运行”指示灯亮,这时频率表上显示频率从“0”一直升到当前工作频率(由电位器决定),然后稳定在这个频率,活化振动给料机开始工作,这就完成了给料机的启动。

1.4需要调整振动频率时,就旋转面板上的电位器,随着电位器的动作,频率计上的指示值会发生线形变化,达到预定频率时,停止旋转;1.5停止工作时,首先按下红色按纽“振动停止”,则“振动运行”指示灯灭,活化振动给料机停止运行,然后再按下“变频器断电”按纽,则“变频器上电”指示灯灭,这样就安全停下了;应注意的是:一定要先按停“振动停止”,然后才能按“变频器断电”。

2程控操作模式2.1程控操作就是通过程控室发送指令过来,对给料机进行操作,并且监测给料机变频器回馈的信号,其操作过程与就地过程类似,扭动选择开关,使其指示程控,这时“就地有效”灭,程控室收到“程控有效“信号;2.2程控操作发送“变频器上电”指令,K3瞬时导通,从而让柜内接触器吸合,就给变频器送上电。

变频器1分钟自检查完毕后,返回“ready”信号到程控室;2.3此时程控操作发送“振动运行”指令信号,K5瞬时导通,变频器开始工作;2.4通过程控给定的4~20mA模拟量信号,确定了变频器工作的频率值,电机按照对应的转速工作。

往复式振动给煤机操作规程

往复式振动给煤机操作规程

往复式振动给煤机操作规程一、前言往复式振动给煤机作为一种重要的煤炭机械设备,其调试和操作对于提高煤炭生产率和质量至关重要。

在实际操作过程中,必须严格按照操作规程进行操作,以确保设备运行的稳定性和安全性,减少故障率和损失。

本文旨在制定往复式振动给煤机操作规程,并针对其操作、维护和保养等环节进行详细阐述,供操作人员参考。

二、往复式振动给煤机的结构与工作原理2.1 结构往复式振动给煤机由主机、振动机、控制系统、输送装置、附属装置等组成。

其中,主机主要负责传递动力,而振动机的作用则是通过振动将物料从输送装置中传送到目标地点。

2.2 工作原理当往复式振动给煤机启动时,主机通过联轴器驱动振动机的工作,振动机通过振动的方式将连接于振动机上的机械构件和物料振动起来,从而实现物料输送的目的。

详细的工作原理image三、操作规程3.1 开机前的准备工作(1)检查机器设备,确保设备完好无损。

(2)检查电源线缆,并确保电源线缆接头牢固。

(3)制定具体的作业计划,并为作业人员提供必要的工具和防护装备。

3.2 设备的操作步骤(1)打开主机电源,启动主机,并保持主机的运行。

(2)启动振动机,通过振动机的方式将物料从输送装置中传送至目标位置。

(3)根据需要,适当调整振动机的振幅和频率。

(4)当需要停机时,先停止振动机的运行,然后再关闭主机电源。

3.3 设备的维护与保养(1)定期清理设备,进行必要的润滑和维护保养工作。

(2)定期对设备进行检查,发现问题及时处理,确保设备的正常运行。

(3)设备在停止工作时,必须做好防尘、防潮、防锈工作,妥善保管机器设备。

四、安全注意事项(1)操作人员必须经过专门的培训,熟知设备的操作和维护方法。

(2)操作人员在操作设备时,必须穿戴好防护设备,确保自身安全。

(3)设备在使用时,必须严格遵守操作规程,切勿盲目操作,否则会造成不必要的事故和损失。

(4)机器设备在工作时,必须落实定期检查和维护、润滑的制度,以保证设备的安全和可靠运行。

ZGM123G-Ⅲ型中速辊式磨煤机使用和维护说明书

ZGM123G-Ⅲ型中速辊式磨煤机使用和维护说明书

印度GMR卡玛朗加能源有限公司4×350MW电站工程文件编号: KTPP-0-BPEG-DOC-WI-0001 Rev.AZGM123G-Ⅲ型中速辊式磨煤机使用和维护说明书OPERATION AND MAINTENANCE INSTRUCTIONS FOR ZGM123G-Ⅲ ROLLER MILLINDIA GMR 4×350MW KAMALANGATHERMAL POWER PROJECT北京电力设备总厂BEIJING POWER EQUIPMENT GROUP2011年1月December2010地址:北京市房山区良乡昊天大街12号邮编:102401目录CONTENTS前言 (1)Foreword (1)第一篇磨煤机使用和操作说明 (2)Chapter 1 Operation instructions (2)1.代号和技术数据 (3)1. Symbol and technical data (3)2.工作原理 (4)2. Grinding principle of the ZGM123G-Ⅲmill (4)3.部件介绍 (6)3. Function description of the subassemblies (6)4.使用、操作要求 (15)4. Request of operation (15)5.启、停说明 (21)5. Start-up and putting out operation (21)6.启动前和运行检查 (27)6. Inspecting prior to start-up and preservice operation (27)7.运行故障及处理 (30)7. Faults and remedy (30)第二篇磨煤机维护、检修说明 (35)Chapter 2 Maintenance and Repair Instructions (35)1.维护、检修注意事项 (36)1. Maintenance, inspection and repair (36)2.停机时的保养与维护内容 (37)2. Maintenance and repair measures at coal mill standstills (37)3.维护、检修要求 (44)3. Requirement of maintenance and repair (44)4.碾磨件及内部零部件拆卸与安装 (50)4. Dismantling and mounting of the mill internal elements and the grinding parts (50)5.内部部件的维修 (53)5. Repair of mill internal component (53)第三篇盘车装置使用和维护说明 (63)Chapter 3 Operating and Maintenance Instructions for Turning Gear (63)1.技术要求 (64)1. Technical data (64)2.使用要求 (64)2. Operation request (64)3.安装与调整 (66)3. Assembly and adjust (66)4.维护保养 (66)4. Maintenance (66)第四篇磨煤机安装与调试导则 (68)Chapter 4 Mounting and Trial Run Guide for ZGM Mill (68)1.安装事宜 (69)1. General instructions (69)2.安装说明 (70)2. Mounting instructions (70)3.启动前的调试 (82)3. Trial running of mill (82)附录:Appendix:附表1: ZGM123G-Ⅲ型中速辊式磨煤机大件起吊单重重量表Appendix 1: Weight of main parts of ZGM123 mill附表2: ZGM123G-Ⅲ型中速辊式磨煤机润滑油脂一览表Appendix 2: Lubrication oil and grease前言Foreword感谢您选用了我厂的ZGM123G-Ⅲ型中速辊式磨煤机,为了使您更好地了解设备,使设备更好地为您的系统服务,我们编写了这本使用说明书,希望能给您以帮助,并真诚地希望您对其中的不足之处给予指出。

ZG电机振动给煤机的技术性能!

ZG电机振动给煤机的技术性能!

ZG电机振动给煤机的技术性能!ZG电机振动给煤机的技术性能~一、设备技术性能简介ZG系列电机振动给煤机是一种新型、节能通用给煤设备。

该机采用新型激振器作激振源,具有结构简单、紧凑,使用及维修方便,给料连续均匀,料槽磨损小,使用寿命长等优点。

该系列给煤机的给煤过程是利用两台电动机带动激振器,驱动给料槽沿倾斜方向作周期直线往复振动来实现,urban traffic structure in the urban public transport system, rail traffic with a fast, large capacity, lowpollution and high efficiency, become an indispensable part of urban traffic structure, is the contradiction between supply and demand of the growing metropolis, cities, effective means to meet the needs of urban traffic. The following table is a rail transport and other modes of urban passenger transport capacity, transportation speed and resource consumption, and so on. Comparison of urban passenger traffic characteristics table 5.1-2 traffic volume (human/h) transport speed (km/people) Road area occupied (M2/people) scope bike 2,000 10-15 3,000 short car 20-50 10-20 wide bus 6,000-9,000 1-2 40-60 0.25-0.5 from the Metro light rail of 10,000-30,000 in long-distance line 3 More than0,000 40-60 do not occupy an area both in terms of transport over long distances, transport efficiency, or from the level of resource consumption and environmental pollution, rail transport is undoubtedly an effective means to solve the problem of traffic congestion in cities.Especially in urban population strength enormous traffic demand on the route to ease traffic pressure, rail transportation has incomparable advantages. Washington, DC, area of 177km2, and a population of 600,000, is a United States political center. For the Washington Metro system United States second-busiest subway, second only to the New York subway, opened in 1976. Current rail sizes for 5, station 86, total 171.6km, net annual passenger volume reached 223 million people. According to statistics, from 2000 to 2009 vehicle trip down 12.7%, bus travel has increased by 12%. Objectives of the Washington Metro system boils down to the following three points: by driving onto the tracks at the station transfer mode in order to alleviate traffic congestion; For those who will not or cannot drive the person with a better option than conventional public transit; Block highway当给料槽振动的加速度垂直分量大于重力加速度时,槽中的物料被抛起,并按照抛物线的轨迹向前跳跃运动,抛起和下落在瞬间完成,由于激振源的连续激振,给料槽连续振动,槽中的物料连续向前跳跃,以达到给煤的目的。
