数字式电阻测试仪
数字式接地电阻测试仪技术参数
数字式接地电阻测试仪技术参数数字式接地电阻测试仪是一种广泛应用于电力、电力建设、电力检修以及矿山等行业的电气测试仪器，主要用于测量接地电极或接地网的接地电阻值。
本文将从以下几个方面介绍数字式接地电阻测试仪的技术参数：测量范围数字式接地电阻测试仪测量范围通常为0.01Ω至2000Ω，不同型号的测试仪范围可能有所不同。
在实际使用过程中，应根据需要选择合适的测量范围进行测试。
精度数字式接地电阻测试仪精度一般为±（2%+2dgt），其中dgt为最低数字的位数，例如3 1/2位（1999），4位（9999）。
这意味着，在测量范围内，测得的接地电阻值与真实值相差不超过2%加最低位数的数值。
使用时应注意精度的问题，尽可能采用高精度的测试仪。
分辨率数字式接地电阻测试仪分辨率一般为0.001Ω，这是指可以显示的最小测量单位。
分辨率越小，测量数值越精确。
电源和电池寿命数字式接地电阻测试仪的电源一般为干电池或可充电电池，不同型号的测试仪电源类型可能有所不同。
测试仪耗电量较大，在实际使用中需要注意电池寿命问题，及时更换电池以保证测试精度。
显示数字式接地电阻测试仪显示屏通常为液晶屏或LED屏幕，可以显示测试结果、电池电量、测量范围和单位等信息。
有些型号还可以进行数据记录和保存。
报警功能部分型号的数字式接地电阻测试仪具有报警功能，可以根据设定的阈值在测试结果超过或低于设定值时发出声音或闪光灯等报警信号，提醒用户进行处理。
外形尺寸及重量数字式接地电阻测试仪的外形尺寸和重量根据不同型号有所区别，大多数测试仪手持式设计，便于携带，适用于现场测试和移动测试等场景。
总结综合以上技术参数，购买数字式接地电阻测试仪时需要根据实际情况进行参数选择。
性能稳定、精度高、分辨率细的测试仪器可以提高测试效率和测试精度。
在使用测试仪时应当注意相关操作规范和维护保养，以确保测试结果的正确性。

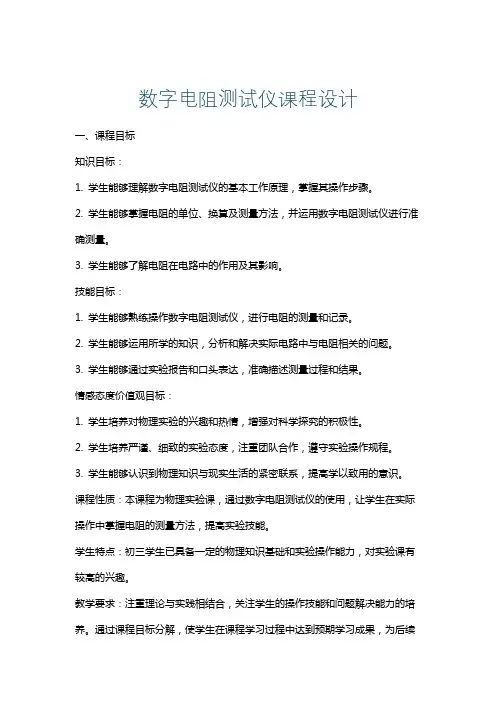

数字电阻测试仪课程设计
数字电阻测试仪课程设计一、课程目标知识目标：1. 学生能够理解数字电阻测试仪的基本工作原理，掌握其操作步骤。
2. 学生能够掌握电阻的单位、换算及测量方法，并运用数字电阻测试仪进行准确测量。
3. 学生能够了解电阻在电路中的作用及其影响。
技能目标：1. 学生能够熟练操作数字电阻测试仪，进行电阻的测量和记录。
2. 学生能够运用所学的知识，分析和解决实际电路中与电阻相关的问题。
3. 学生能够通过实验报告和口头表达，准确描述测量过程和结果。
情感态度价值观目标：1. 学生培养对物理实验的兴趣和热情，增强对科学探究的积极性。
2. 学生培养严谨、细致的实验态度，注重团队合作，遵守实验操作规程。
3. 学生能够认识到物理知识与现实生活的紧密联系，提高学以致用的意识。
课程性质：本课程为物理实验课，通过数字电阻测试仪的使用，让学生在实际操作中掌握电阻的测量方法，提高实验技能。
学生特点：初三学生已具备一定的物理知识基础和实验操作能力，对实验课有较高的兴趣。
教学要求：注重理论与实践相结合，关注学生的操作技能和问题解决能力的培养。
通过课程目标分解，使学生在课程学习过程中达到预期学习成果，为后续教学设计和评估提供依据。
二、教学内容本章节教学内容主要包括以下几部分：1. 数字电阻测试仪的原理与使用：- 介绍数字电阻测试仪的工作原理、结构及其功能。
- 学习操作步骤，包括开机、测量、数据处理和关机。
2. 电阻的测量方法：- 掌握电阻的单位和换算方法。
- 学习用数字电阻测试仪测量电阻的实验步骤，了解不同测量范围和精度。
3. 实验操作与数据处理：- 安排实验，让学生动手操作数字电阻测试仪，进行电阻测量。
- 学习如何处理实验数据，包括误差分析、数据记录和结果报告。
4. 电阻在电路中的应用：- 分析电阻在电路中的作用，探讨电阻对电路性能的影响。
- 结合实例，让学生了解电阻在实际电路中的应用。
教学内容依据课本章节进行组织，具体安排如下：- 教材章节：第三章《电阻的测量》- 教学进度：共4课时，每课时45分钟。

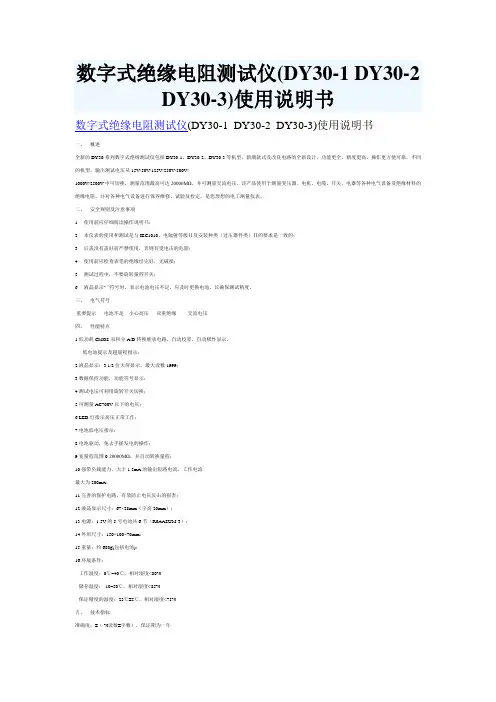

DY30-1 DY30-2 DY30-3使用说明书
数字式绝缘电阻测试仪(DY30-1 DY30-2 DY30-3)使用说明书数字式绝缘电阻测试仪(DY30-1 DY30-2 DY30-3)使用说明书一、概述全新的DY30系列数字式绝缘测试仪包括DY30-1、DY30-2、DY30-3等机型。
新潮款式及改良电路的全新设计、功能更全、精度更高、操作更方便可靠，不同的机型，输出测试电压从15V/50V/125V/250V/500V/1000V/2500V中可切换，测量范围最高可达20000MΩ，并可测量交流电压。
该产品使用于测量变压器、电机、电缆、开关、电器等各种电气设备及绝缘材料的绝缘电阻，并对各种电气设备进行保养维修、试验及检定，是您理想的电工测量仪表。
二、安全规则及注意事项1. 使用前应仔细阅读操作说明书；2. 本仪表的使用和测试是与IEC1010、电辐射等级Ⅱ及安装种类（过压器件类）Ⅱ的要求是一致的；3. 后盖没有盖好前严禁使用，否则有受电击的危险；4. 使用前应检查表笔的绝缘层完好，无破损；5. 测试过程中，不要旋转量程开关；6. 液晶显示“”符号时，表示电池电压不足，应及时更换电池，以确保测试精度。
三、电气符号重要提示电池不足小心高压双重绝缘交流电压四、性能特点1.低功耗CMOS双积分A/D转换继承电路，自动校零，自动极性显示，低电池提示及超量程指示；2.液晶显示：3 1/2位大屏显示，最大读数1999；3.数据保持功能，功能符号显示；4.测试电压可利用旋转开关切换；5.可测量AC700V以下的电压；6.LED灯指示高压正常工作；7.电池低电压指示；8.电池驱动，免去手摇发电的操作；9.宽量程范围0-20000MΩ，并自动转换量程；10.强带负载能力，大于1.5mA的输出短路电流，工作电流最大为200mA；11.完善的保护电路，有效防止电压反击的损害；12.液晶显示尺寸：67×28mm（字高20mm）；13.电源：1.5V的5号电池共6节（R6AASUM-3）；14.外形尺寸：150×100×70mm；15.重量：约680g(包括电池)；16.环境条件：工作温度：0℃~40℃，相对湿度<80%储存温度：-10~50℃，相对湿度<85%保证精度的温度：23℃±5℃，相对湿度<75%五、技术指标准确度：±（ %读数±字数），保证期为一年环境温度：23℃±5℃相对湿度：<75%型号 DY30-1 DY30-2 DY30-3测试额定电压 250V/500V/1000V 500V/1000V/2500V 15V/50V/125V输出电压测试额定电压的90%--100%测量范围 0-2000MΩ 0-20000MΩ 0-200MΩ最小分辨率 0.001 MΩ 0.001错误！链接无效。
数字绝缘电阻测试仪TA8321A TA8322A使用说明书
承蒙您的惠顾，采用本公司的产品，非常感谢。
在您使用本产品前，请详细阅读本说明书，它将教您正确的操作方法及简易的检查处理要领，以便能发挥本仪表坚固耐用的优良性能。
一、产品介绍绝缘系列数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将12V 电压变换成250V/500V/1000V/2500V 直流电压。
采用数字电桥进行电阻测量，用于绝缘电阻的测试，具有使用轻便，量程宽广，背光显示，测试锁定，自动关机（最大输出测量电压DC1000V 的机型）等功能，还可以进行市电测量,整机美观高档，性能稳定，使用背带可双手作业，试用于电机、电缆、机电设备、电信器材，电力设施等绝缘电阻检测需要。
-1--2-二、安全事项该系列仪表在设计上符合IEC1010条款（国际电工委员会颁布的安全标准）,在使用之前,请先阅读安全注意事项。
1、测量电压时,请勿输入高于交流750V 有效值的极限电压(注意 输入和输出测量是两个完全不同的端口）；2、36V 以下的电压为安全电压，在测高于25V 交流电压时，要检 查表笔是否可靠接触，是否正确连接、是否绝缘良好等,以避 免电击；3、换功能和量程时，表笔应离开测试点；4、选择正确的功能和量程，谨防误操作,该系列仪表虽然有全量 程保护功能，为了安全起见，仍请您多加注意；5：、 、说明三、产品特性1、一般特性1.11.2、超量程显示：超上限限时仅最高位显示“1”。
1.3、测量方式：双积分式A /D 转换。
1.4、采样速率：约每秒3次。
1.5、供电：5#电池LR6（1.5V）x8（可外接电源适配器）电压 不足时具有欠压指示。
具备自动关机功能（最大输出测量 电压DC1000V 的机型有，开机后约15分钟）。
1.6、功耗：测试空载时耗电<300mw 。
1.7、使用环境：温度0℃~40℃，湿度30%R H -85%R .1.8、报警功能：被测电阻低于量程下限，读数无效时仪表会自 动报警（TA8322A ）。
KYORITSU 3125数字式高压绝缘电阻测试仪 使用说明
使用说明数字式高压绝缘电阻测试仪目录1．安全警告2．特点3．技术规格4．仪器布局4-1 仪器布局4-2 液晶屏显示5. 测试前的准备5-1 检查电池电压5-2 连接测试导线6. 测试6-1 电压测量6-2 绝缘电阻的测量6-3 连续测量6-4 定时器测量功能6-5 极化指数测量6-6 测量端口的电压特性6-7 保护接线的使用6-8 背光功能6-9 自动关机功能7．电池更换8、附件8-1 测试探棒的金属部分和更换 8-2 记录仪适配器8-3 鳄口夹测试线安全警告本仪器的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本说明书包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。
使用前请先阅读以下说明。
警告 ●使用前，通读并理解说明书中的操作指南。
● 请将说明书随身保存以确保可随时参阅。
● 必须按指示使用仪器。
● 理解并遵守安全操作指示。
必须严格遵守上述操作说明。
如不遵守，测量时可能会导致人身伤害和仪器毁坏。
本仪器上的标志意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。
危险表示操作不当会导致严重或致命的伤害。
警告 表示操作不当存在导致严重或致命的伤害的可能性。
注意 表示操作不当有可能会导致人身伤害或仪器毁坏。
危险● 请勿在AC/DC600V 以上的电路中测量。
● 请勿在易燃场所测试，火花可能会引起爆炸。
● 请勿在仪器表面潮湿或操作者手潮湿时操作。
● 测试电压时，注意避免金属部分与测试导线短路，有可能导致人身伤害事故。
● 测量时不要超过量程允许的最大范围。
● 测试线连接在仪器上时，请不要按下测试开关。
● 测量时请勿打开电池盖。
● 绝缘测量时，不可触摸被测回路。
可能导致触电事故。
警告● 若仪器出现异常请停止使用。
例如：仪器破损或裸露出金属部分。
● 测试导线连接被测回路时，不要旋转功能选择开关。
● 请勿对仪器安装替代部件或进行任何未授权的改造，维修时仪器返回共立产品中国办事处。
数字式绝缘电阻测试仪的使用方法
数字式绝缘电阻测试仪的使用方法简介数字式绝缘电阻测试仪是一种用于测试电力设备绝缘状态的仪器。
它可以测试直流或交流电源下的电气设备绝缘电阻，以确保电力系统的安全可靠运行。
在本文中，我们将介绍数字式绝缘电阻测试仪的使用方法，帮助您更好地使用该仪器。
使用步骤步骤1：打开仪器首先，在使用数字式绝缘电阻测试仪之前，您需要确保已经正确连接了电源，并且仪器的所有部件都已经正确安装。
接下来，您需要通过按下“开/关”按钮来打开仪器。
步骤2：连接测试对象在打开了数字式绝缘电阻测试仪以后，您需要将测试对象正确连接到仪器。
具体来说，您需要将测试仪的电极与测试对象的绝缘材料接触，确保测试仪的电极和测试对象之间没有任何的介质。
同时，还需要注意正确连接测试对象的极性。
步骤3：选择测试模式数字式绝缘电阻测试仪支持多种测试模式，您需要根据具体的测试需求来选择相应的模式。
在仪器上有一个模式选择开关，通过将开关拨到相应的模式位置即可选择不同的测试模式。
步骤4：进行测试当一切准备就绪以后，您就可以开始进行测试了。
首先，您需要按下仪器上的“测试”按钮，仪器将会开始进行测试。
在测试过程中，您可以通过仪器的显示屏来观察测试结果。
测试完成后，您可以将测试结果记录下来，以供后续参考。
步骤5：关闭仪器当测试完成以后，您需要及时关闭数字式绝缘电阻测试仪。
在关闭仪器之前，需要按下“停止”按钮，以停止仪器的测试过程。
同时，还需要将仪器的模式选择开关拨到“关闭”位置，以确保仪器安全关闭。
注意事项在使用数字式绝缘电阻测试仪时，需要注意以下几点：•确保仪器和测试对象之间的电极接触良好，避免出现介质•在测试过程中，尽量不要碰触测试对象，以免干扰测试结果•在使用仪器之前，要确认仪器和电源之间的连接是否正确•在测试过程中，要仔细观察仪器的显示屏，确保测试结果的准确性•在测试结束后，要及时关闭仪器，并将测试结果记录下来总结数字式绝缘电阻测试仪是一种用于测试电力设备绝缘状态的重要仪器。
数字式绝缘电阻测试仪的使用方法
数字式绝缘电阻测试仪的使用方法1. 简介绝缘电阻测试仪是一种用来测试电器、电线、电路等设备是否具有足够的电气绝缘性能，以判断是否存在漏电，短路或其他电气故障的仪器。
数字式绝缘电阻测试仪是现代化的、数字化的绝缘电阻测量仪器，具备高精度、高可靠性和高灵敏度等优点。
在使用数字式绝缘电阻测试仪进行测试时，需要仔细按照说明书进行操作，以确保测试结果的准确性和安全性。
2. 使用方法2.1 准备工作在进行数字式绝缘电阻测试仪的测试工作之前，需要进行必要的准备工作以确保测试的可靠性。
•首先，将数字式绝缘电阻测试仪取出，进行外观检查，检查仪器是否完好无损，并判断是否存在电池电量不足等情况。
•然后，将测试仪的测试线连接到测试电缆的端子上，并将测试电缆连接到被测电器的正负极，确保测试仪的测试接地线（黄绿色接地线）连接到地线或接地极上，以确保测试的安全性。
•最后，按照说明书对测试仪进行各项预设置，如设置测试电压、测试时间等参数，并对测试仪进行校准，以确保测试仪的准确性。
2.2 进行测试在进行数字式绝缘电阻测试仪的测试工作之前，需要根据被测电器的类型、功率等参数进行合理的测试范围和测试方式选择。
•首先，在测试仪的显示屏上选择所需的测试模式，如DCV或ACV模式等。
•然后，将测试电压设置为需要测试的电压值，并设置测试时间等参数。
•接着，按下测试键（Test）进行测试，测试仪会在设定的测试时间内测量被测电器的绝缘电阻，并在显示屏上显示测试结果。
•最后，将测试仪从被测电器上移除，并关闭测试仪的电源。
2.3 测试注意事项在使用数字式绝缘电阻测试仪进行测试时，需要注意以下事项：•在测试前，必须确保被测电器处于安全状态，并避免测试过程中发生电击等安全事故。
•在进行测试时，必须按照说明书的要求进行测试参数设置和测试方式选择，切勿随意更改测试参数，以避免测试结果的误差。
•在测试完成后，必须及时断开测试电缆、测试线和测试接地线的连接，以避免对被测电器的影响。
直流数字电阻测试仪操作规程
直流数字电阻测试仪操作规程直流数字电阻测试仪操作规程一、设备概述直流数字电阻测试仪是一种用于测试电路或电子元件的电阻值的仪器。
它采用直流电流进行测试，同时具备数字显示和自动测量功能。
二、操作前准备1.确保测试仪处于合适的工作环境下，无明显的灰尘、湿气等干扰因素。
2.根据需要选择合适的测试电压和测试电流范围。
3.确保仪器与待测电路或元件之间的连接正确可靠。
4.检查测试仪的电源是否正常，并确保仪器接地可靠。
三、测试步骤1.打开仪器电源，并确保仪器处于待机状态。
2.将待测电路或元件与测试仪正确连接，确保电路连接稳定可靠。
3.根据需要设定测试的电压和电流范围。
如测试特定元件，需参考元件的额定值设定测试范围。
4.在测试仪上选择相应的测试模式，如手动模式或自动模式。
5.若选择手动模式，按下“测试”按钮开始测试，并在仪表上观察测试数值。
同时根据需要，可以选择保持、峰值显示等功能。
6.若选择自动模式，仪器将自动进行测试并显示数值。
7.根据测试结果判断被测电路或元件的电阻值，确保测试信号范围内的准确性。
8.测试完成后，关闭仪器电源，并拆除与被测电路或元件的连接。
四、注意事项1.在进行测试前，确保被测电路或元件处于断电状态，以免产生损坏或危险。
2.在测试过程中，仪器可能存在一定的热量，注意避免触碰测试仪表。
3.测试仪的电源应接在可靠接地的插座上，确保使用环境的安全性。
4.测试仪器的使用人员应具备基本的电路知识，以便正确判断测试结果和操作仪器。
5.对于高精度测试要求，应使用更为专业的测试仪器，并按照仪器说明进行相关操作。
6.定期对测试仪器进行维护和校准，以确保测试结果的精确性和可靠性。
五、常见故障及排除方法1.仪器无法正常启动：检查电源是否接通，电源是否正常，仪器是否连接正确。
2.测试结果异常或不稳定：检查测试环境是否受到干扰，测试连接是否牢固，测试参数是否设定正确。
3.数字显示不清晰或无显示：检查仪器是否出现故障，如有必要及时联系售后人员进行维修。
浅谈数字接地电阻测试仪使用范围及紧要特点 接地电阻测试仪常见问题解决方法
浅谈数字接地电阻测试仪使用范围及紧要特点接地电阻测试仪常见问题解决方法浅谈数字接地电阻测试仪使用范围及紧要特点：数字式接地电阻测试仪专为现场测量接地电阻而细心设计制造的，接受蕞新数字及微处理技术，3线或2线法测量接地电阻，具有独特的线阻校验功能、抗干扰本领和环境适应本领，确保长年测量的高精度、高稳定性和牢靠性。
其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻测量。
使用范围：数字接地电阻测试仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。
紧要特点：（1）结构上接受高强度铝合金作为机壳，电路上为防止工频、射频干扰接受锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰本领。
（2）数字接地电阻测试仪接受DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
（3）允许辅佑襄助接地电阻在0～2K（RC），0～40K（RP）之间变化，不致于影响测量结果。
（4）本仪表不需人工调整平衡，3（1/2）位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。
（5）如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。
接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，接受先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电阻测试仪。
适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。
接地电阻测试仪常见故障原因及排出方法一、开机后电源指示灯和显示器都不亮的故障原因如下：1、检查电源插座是否插紧。
2、电源插座里保险丝与接触弹簧片接触不良。
检查电源插座，更换保险丝或者换电源插座。
二、无电流原因如下：1、检查测试线与大鳄鱼夹焊接处是否脱焊，接触是否不良，或者测试线是否断线等。
RT3000数字式接地电阻测试仪使用说明书
测量方式 测量方法 数据模式 线阻校验 显示模式 测量指示 LCD 尺寸 仪表尺寸 测 试 线
简易测试线 2 条：红色 1.6m，绿色 1.6m 各 1 条 辅助接地棒 2 根：φ10mm×150mm 测量时间 测量次数 线路电压 RS232 接口 通 讯 线 数据存储 数据保持 数据查阅 溢出显示 报警功能 电池电压 功 质 耗 量 对地电压：约 3 次/秒；接地电阻：约 5 秒/次 5000 次以上 (20Ω档测量 10Ω，测 1 次，停 25 秒再测) 测量对地电压：AC 600V 以下测量 具有 RS232 接口，软件监控，存储数据可以上传电脑，保存打印 RS232 通讯线 1 条，长 1.5m 400 组，闪烁显示“FULL”符号表示存储已满 数据保持功能： “HOLD”符号显示 数据查阅功能： “READ”符号显示 超量程溢出功能： “OL”符号显示 测量值超过报警设定值时， “嘟--嘟--嘟--”报警提示 当电池电压降到约 7.8V 时，电池电压低符号“ ”显示，提醒更换电池。 背光：25mA Max；待机: 25mA Max(背光关闭)；测量：70mA Max(背光关闭) 仪表：1443g(含电池)；测试线：847g(含简易测试线)；辅助接地棒：468g(2 根)； 仪表袋：915g
工作温湿度 -10℃～40℃；80%rh 以下 存放温湿度 -20℃～60℃；70%rh 以下 过载保护 绝缘电阻 耐 压 电磁特性 适合安规 测量接地电阻：E-P、E-C 各端口间 AC 280V/3 秒 10MΩ以上(电路与外壳之间 500V) AC 3700V/rms(电路与外壳之间) IEC61010-4-3，无线频率电磁场≤1V/m IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等 2、CAT Ⅲ 300V
数字式绝缘电阻测试仪2500V
(4)
双排刻度线
(5) (6) (7) (8) (9) （10）
绿色发光二极管 红色发光二极管 机械调零 波段开关 测试键 状态显示灯
2）仪表结构图（图 1）
图 1：GOZ-2501 指针式绝缘电阻测试仪结构
三、使用方法
1、准备工作 1）试验前应拆除被试设备电源及一切对外连线，并将被试物短接后 接地放电1min，电容量较大的应至少放电2min以免触电和影响测 量结果。
5)当绿色 LED 亮,在外圈读绝缘电阻值(高范围);红色 LED 亮,则读内 圈刻度。测试完后,松开测试键⑩，仪表停止测试，等待几秒钟,不要 立即把探头从测试电路移开。 这时仪表将自动释放测试电路中的残存 电荷。 警告：试验完毕或重复进行试验时，必须将被试物短接后对地充分放 电（仪表也有内置自动放电功能，不过时间较长） 6)需连续进行第二次测量时，可按3-5步骤执行。 注意：如长期不进行测试，需将电池仓中的电池拿出，以免电池液渗 漏损坏仪表。
我们的宗旨是不断地改进和完善公司的产品 ， 因此您所使用 的仪器可能与使用说明书有少许的差别 。 如果有改动的话， 我们 会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后 服务部联络，我们定会满足您的要求。
由于输入输出端子、 测试柱等均有可能带电压， 您在插拔测 试线、电源插座时，会产生电火花，小心电击，避免触电危险 ， 注意人身安全！
SMS07DC98539
二零零七年四月五日 2007_04_05 出品
使 用 须 知
请详尽阅读本说明书，以免使用不当导致安全隐患！ 本设备可委托本单位送至武汉高压研究所检测计量，并出示国家 权威检定报告 武汉高压研究所[（简称武高所），是国家电网公司直属科技型企 业，始建于 1974 年，主要从事特/超高压输变电技术、高电压试验与 测试技术、高电压大电流计量标准与测试技术的研究与开发等。国家 高电压计量站也设在所内， 是由国家质量监督检验检疫总局授权开展 全国高电压大电流计量检定任务的国家法定计量机构，建有高电压、 大电流国家标准，担负着全国高电压、大电流标准量值传递工作。 2000 年该所通过了 GB/T19001 质量管理体系认证；实验室和国 家高电压计量站通过了国家实验室认可委员会的实验室认可和国家 认证认可监督管理委员会的计量认证； 是中国质量认证中心授权检测 实验室和中国电磁兼容认证中心授权检测机构。 法定代表人：吴维宇 地 址：湖北省武汉市洪山区珞喻路 143 号 邮 编：430074
ST-2说明书文档
断增长又迅速回到稳定状态，仪器预热 30 分钏。
2.仪器自校：
1）确定电流电压量程，将 K3 置于“自校”位置，K2 置全部量程开关于弹出（断
开）位置，按表（4-1）所示的相对应的电压，电流、电压量程进行自校操作。
电压量程
20mV
200mV
2V
电流量程
1mA
10mA
100mA
显示
自校 19×××字±15 字，仪器自校值见底页附注所示。
200C±2
1）被测件不得带电，将仪器的电压端与被测件按好，按 K3 于“测量”位置，
按 K4 于所需的电压量程。
2）测量电压调零：拨动 K5 或旋动 W1 电位器，进行电压调零至显示“0000”，
W1 向右旋为正调。向左旋为负调。
3））通电流测量：按入 K2 于所需的量程，在被测件上接好电流按线，接线
表（4-1）
2）自校电压调零：将 K4 置于 “20mV”量程，操作 K5 和 W1 调零，使电压
显示为“0000”然后按下 K2 的 1mA 量程电流和 K7，数字显示为规定自校值
“19×××”±15 字，再按下 K6 开关转换电流方向，数字显示也基本为上述值，
仅极性相反。如此类推，可相应地将表中三项自校完毕（注意：自校时仪器应在
方法参考图（3-2），仪器即显示出测量值，也可以再按 K6 转换电流方向，观察
其是否与前者相同，如果正、反向显示值不同，可以将两值相加平均值，这是因
为电压未进行调零而产生的，如果显示值闪烁，说明数值过载。可以将电流量程
减小或加大电压量程，如果感到显示值位数太少，达不到测量要求的精度，则可
以加大电流量程或减小电压量程。由于本仪器采用电压电流量程自由配合，自动
数字式接地电阻测试仪说明书
目录安全须知 (2)一.简介 (3)二.技术规格 (4)三.结构 (6)四.LCD显示器 (7)五.测量原理 (8)六.操作 (9)1．基本操作 (9)2．测试 (10)七.电池管理 (14)八.装箱单 (14)1安全须知●本仪表根据IEC61010安全规格进行设计、生产、检验。
●任何情况下，使用本仪表应特别注意安全。
●本仪表的USB接口与内部电路为非隔离接口，严禁在测试电压的时候连接电脑，否则会烧坏仪表或引起触电事故。
必须先将测试线拔出仪表后才能连接USB数据线到电脑读取数据。
说明书中的在线监测不适用于监测电压。
●注意本仪表机身的标贴文字及符号，所规定的测量范围及使用环境。
●使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
测量过程中，严禁接触裸露导体及正在测量的回路。
●测量前请先确认FUNCTION功能旋钮已设定在适当的量程范围内。
●确认导线的连接插头已紧密地插入仪表接口内。
●请勿在测试端与接口之间施加超过600V的交流电压或直流电压，否则可能损坏仪表。
●请勿在易燃性场所测量，火花可能引起爆炸。
●仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
●请勿将仪器长时间放置在高温潮湿、日光直射的环境下。
●若仪器受潮，请将仪器干燥处理后再进行存放保管。
●更换电池时请确认测试线已移离仪表，FUNCTION旋钮处于“OFF”位置。
●仪表显示电池电压低符号，应及时给电池充电。
●长时间不用本仪表，请每隔3个月给电池充电。
●使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
●由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
●使用者须注意仪表及手册中的安全警告标志，严格依照本手册内容进行安全操作。
一.简介数字式接地电阻测试仪是按新的防雷接地电阻检测标准而设计制造的，短路测试电流达10mA、3线法或简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术、采用数字滤波算法，自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值。
yf800c说明书
yf800c说明书YF800C说明书一、产品介绍YF800C是一款高精度数字式电阻测试仪，可用于测量电阻值和温度。
该产品具有高精度、稳定性好等特点，广泛应用于电子、通信、计算机等领域。
二、产品参数1. 测量范围：0.01Ω-20MΩ2. 分辨率：0.01Ω3. 精度：±(0.05%+3d)4. 温度范围：-20℃-100℃5. 温度分辨率：0.1℃6. 温度精度：±1℃三、产品结构及功能1. 外观结构：YF800C采用手持式设计，外壳采用工程塑料材料，具有防震、防水等特点。
2. 操作功能：（1）测量电阻值：将测试仪的两个测量端子连接至待测电路的两个端口即可进行电阻值的测量。
（2）温度测量：将测试仪的温度探头插入待测物体中即可进行温度的测量。
（3）数据保存与读取：测试结果可以通过内置存储器保存，并可以通过USB接口传输至计算机进行数据分析和处理。
（4）自动关机：测试仪在长时间不使用时，会自动关闭以节省电量。
四、使用方法1. 测量电阻值：（1）将测试仪的两个测量端子连接至待测电路的两个端口。
（2）按下“测量”按钮，等待测试仪显示出稳定数值即可。
2. 温度测量：（1）将测试仪的温度探头插入待测物体中。
（2）按下“温度”按钮，等待测试仪显示出稳定数值即可。
3. 数据保存与读取：（1）在测试结果显示屏幕上，按下“保存”按钮即可将数据保存至内置存储器中。
（2）连接测试仪与计算机之间的USB线缆，并打开计算机上的数据传输软件，可以实现数据的读取和传输。
五、注意事项1. 测试前请检查测试仪是否处于正常状态，并确保连接正确。
2. 测试过程中，请勿用力拉扯测试线缆和探头以免导致损坏或误差增大。
3. 测试结束后，请及时清理测试探头以保证下次使用时的准确性。
六、维护保养1. 定期对测试仪进行校准，保证精度和稳定性。
2. 避免长时间暴露在高温、低温、潮湿等环境下。
3. 测试仪长时间不使用时，请将电池取出以免电池漏液导致测试仪损坏。
BY2571数字式接地电阻测试仪使用说明书
BY2571型数字式接地电阻测试仪使用说明书目录一、引言 (2)二、产品简介 (2)1、使用范围 (2)2、工作原理 (2)三、技术指标 (3)四、操作方法 (4)五、测量事项及维护保养 (6)六、配套附件 (8)七、售后服务 (8)一、引言欢迎使用高质量BY2571数字接地电阻测试仪及土壤电阻率测试仪。
本产品是您测量各种装置的接地电阻理想的更新换代产品！在您使用本仪表前，请仔细阅读说明书。
二、产品简介1、使用范围本表适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量底电阻的导体阻值，本表还可测量土壤电阻率及地电压。
2、工作原理工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。
借助倍率开关可得到三个不同的量限： 0-2Ω、0-20Ω、0-200Ω。
3、性能特点本仪表与传统手摇式地阻仪相比，具有以下特点:1、应用了DC/AC变换技术，集三端钮、四端钮量方式为一体，使用电源可交、直流两用。
2、采用锁相同步跟踪检波方式，及开关电容滤波器，使抗干扰能力极强。
3、摒弃了传统的人工手摇式发电方式，不需人力做功。
4、不需人工调节平衡，一目了然的面板触摸键操作，LCD数字显示使得测量十分方便和迅速，消除了指针式仪表的视觉误差。
5、允许的辅助接地电阻阻值很大，更好的保证了测量精度，分辨率高。
6、除测试接地电阻外，还可以测试低压电阻导体电组值。
土壤电组率以及交流地电压。
三、技术指标四、操作方法1、接地电阻测量（图一）①将被测接地E（C2、P2）和电位探针P1及电流探针C1依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。
②用专用导线将端子E（C2、P2）、P1、C1与探针所在位置对应连接。
③开启电源开关“ON”，选择合适档位轻按一下键，该档指示灯亮，表头LCD显示的数值即为被测得的接地电阻值。
FET-2接地电阻测试仪
目录1. 概述 (2)2. 特点 (2)3. 工作特性 (3)4. 仪器面板结构 (4)5. 测量方法 (4)6. 电池更换方法 (8)7. 仪器装箱清单 (8)1.概述FET-2数字式接地电阻测试仪是专门供电力系统测量接地极、接地体等接地装置接地电阻的仪表。
也可以用于电信、铁路等通讯系统测量接地体的接地电阻。
该产品不同于传统工频法测量，采用集成电路逆变器恒流源，性能优越，输出电流大，数字显示，分辨率高，误差小，特别适用于测量接地体的接地电阻。
仪器还增加了地电压测量功能, 可方便地测量接地体上的地电压。
产品设计轻巧、操作简单、携带方便，是取代老式摇表的理想产品。
2.特点本仪器使用简单，按接线图接好线后，按“电阻”键测接地电阻值，按“电压”键测地电压。
低功耗，最大值为12v/100mA。
接地电阻值可直接从液晶表上读出。
不需拆下面板即可更换电池。
仪器具有检测接线是否正确的功能。
仪器采用便携式工程塑料箱，箱子本身结实耐磨，防水，一箱式结构。
3.工作特性测量范围：电阻0~199.99Ω电压0~20V（参考）准确度：接地电阻≤±３％（示值）±5个字自检功能：仪器具有检测接线是否正确的功能。
内部有电池欠压检测电路，当电池电压低于预定值时，欠压指示灯亮，提示您更换电池。
供电方式：DC12V（８节5号1.5V电池）环境温度：0~40℃环境湿度：40℃85%RH４.仪器面板结构 （如图１示）图1５.测量方法５.１准备工作 将接地钎组装连接好后，如图２所示，将连接红色线的接地钎Ｐ和连接黄色线的接地钎Ｃ深深的插入地中，将所有导线均拉直．黑色测量导线一端连接仪器Ｅ端子，一端连接接地体；红色测量导线一端连接仪器Ｐ端子，一端连接接地钎Ｐ；黄色测量导线一端连接仪器Ｃ端子．一端连接接地钎C。
需保证辅助接地钎插入在地中潮湿的地方．在不得不将他们插入干燥，多石或沙子的地面时，要倒上足够的水，以使地中潮湿。
在如混凝土等坚硬的地面上，辅助接地钎无法插入时，将接地钎放在地面上，并用布包扎后浇上水（！最好是盐水），这样就可以进行接地电阻的测量了（！不能在沥青地面上测量接地电阻）。
数字接地电阻测试仪的常用方法
数字接地电阻测试仪的常用方法
接地电阻测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法。
各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。
1. 两线法
条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。
如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
适用于：楼群稠密或水泥地等密封无法打地桩的地区。
接线：E+ES接到被测地，H+S接到已知地。
2. 三线法
条件：必须有两个接地棒：一个辅助地和一个探测电极。
各个接地电极间的距离不小于20米。
原理是在辅助地和被测地之间加上电流,测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷球型避雷针QPZ 接地。
接线：S接探测电极，H接辅助地，E和ES连接后接被测地。
3. 四线法
基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻测量方法中准确度最高的。
4. 单钳测量
条件：测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
适用于：多点接地，不能断开连接，测量每个接地点的电阻。
接线：用电流钳监测被测接地点上的电流。
5. 双钳法
条件：多点接地，不打辅助地桩，测量单个接地。
接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电子技术》课程设计报告题目数字式电阻测试仪学院（部）信息学院专业班级学生姓名学号12 月10日至12 月20日共2 周指导教师（签字）前言随着信息科学和计算机技术的迅速发展，电子技术的理论与应用得到飞跃发展。
信息正是一个高度发展的产业，而数字技术是信息的基础，数字技术是目前发展最快的技术领域之一，数字技术在数字集成电路集成度越来越高的情况下，开发数字系统的使用方法和用来实现这些方法的工具已经发生了变化，但大规模集成电路中的基本模块结构仍然需要基本单元电源电路的有关概念，因此用基本逻辑电路来组成大规模或中规模地方法仍然需要我们掌握。
与模拟技术相比，数字技术具有很多优点，这也是数字技术取代模拟技术被广泛使用的原因。
优点有如下：（1）数字系统容易设计。
数字系统采用开关电路，开关电路中的电压和电流的值不重要，重要的是变化范围。
（2）信息存储方便。
（3）整个系统的准确度及精度容易保持一致。
（4）数字电路的抗干扰能力强。
（5）大多数数字电路能制造在集成电路芯片上。
在数字电子技术在数字集成电路集成度越来越高的情况下，课程设计这门课不仅让我们加深了理论的知识，更让我们认识了如何把学到的知识用于实践。
课程设计中的如何测量电阻并数字显示量程又是各种电子电器线路与装置不可缺少的部分。
电阻的阻值，直接影响到电子电器线路与装置的工作质量和效率。
所以我们选择了这个有意义的课题作为我们课程设计的题目。
本报告介绍了测量电阻的各个组成部分，而每个部分的电路又阐述了电路的工作原理，元器件选择及制作方法等。
本次课程设计中的555构成的单脉冲产生单元和555构成的多频震荡产生单元由***负责；显示单元由***负责；档位自动跳转单元及电路的整体调试由***负责。
设计过程中参考一些著作中的相关资料，在此向这些著作的原作者表示感谢。
由于我们知识水平有限，时间有限，所以在设计过程中难免有许多不足之处，敬请老师谅解并提出宝贵的意见。
目录前言 (2)摘要、关键字、技术要求 (4)第一章系统概述 (5)一、设计思路和方案分析 (5)二、系统框图 (7)三、工作原理 (7)第二章单元电路设计与分析 (8)一、555构成的单脉冲产生单元 (8)二、555构成的多频震荡产生单元 (9)三、显示单元 (10)四、档位自动跳转单元及细节 (11)第三章系统概述 (13)一、总电路图……………………………………………………………………………………13二、遇到的问题及解决方法……………………………………………………………………13三、存在的缺点及可能的改进思路……………………………………………………………14第四章结束语 (15)收获和体会 (15)参考文献 (16)鸣谢 (16)元器件明细表 (16)附表1-1 (17)附图 (18)数字式电阻测试仪摘要:数字化测量仪器较模拟仪器具有使用方便，测量精确等优点。
本次课程设计是针对数字式电阻测试仪的设计，介绍了数字式电阻测试仪的设计方案及其基本原理，并着重介绍了数字式电阻测试仪各单元电路的设计思路，原理及整体电路的的工作原理，控制器件的工作情况。
设计共有三大组成部分：一是系统概述，本部分概括讲解了电路的设计思想和各部分功能；二是各单元所用器件、其性能和在电路中的功能。
三是设计小结，这部分包括设计的完成情况，创新点，并提出本系统需要改进的地方及遇到的困难。
关键词：555单稳态触发器555多谐振荡器74LS160N计数器74LS273N锁存器档位自动跳转数码显示J-K触发器压控开关刻度校准技术要求：1、被测电阻值范围100Ω～100kΩ；2、四位数码管显示被测电阻值；3、分别用红、绿色发光二极管表示单位；4、具有测量刻度校准功能。
第一章系统综述该数字式电阻测试仪的基本思路是将待测电阻的阻值通过线性关系转换成我们可以测量的模拟量，然后将该模拟信号转化成数字信号，通过计数、锁存、译码然后用数码管显示输出。
由红色和绿色指示灯分别表示欧姆（Ω）档和千欧（KΩ）档，用ＪＫ触发器来控制档位的自动跳转，用555定时器构成的单稳态触发器产生Tw=ln3RC的脉冲宽度再与555定时器构成的高频(f)多谐振荡器相与得到Tw脉冲等宽的高频方波脉冲，再通过74LS160N计数器计算脉冲个数，通过公式Tw·f=R来计算并设置相应的参数值使计数脉冲个数恰好等于R值，用锁存器和数码管来显示该值。
用单刀双掷开关实现短接较零，用红色指示灯来显示超出量程警告。
一、设计思路和方案分析电阻的测量是电子技术基础中最基本的内容，首先我们想到的是要找到一个可以测量的因变量使其与电阻阻值的变化呈线性关系，通过测量这个因变量利用他们之间的关系式计算出电阻阻值。
以我们目前的知识水平我们找到了三种测量电阻的基本方法：1、利用公式U=RI来测量电阻的伏安法及其多种衍生方法；2、利用惠斯通电桥平衡原理来测量电阻的电桥法；3、利用时间常数τ=RC来测量电阻的时间常数法。
1、伏安法：常用的数字万用表是利用U=RI 这个原理来测量电阻的，测量时通常会输出一个电流，那么在这个电流两端就会有一个压降，再通过AD 转换器采集这个电压，将其转化为数字信号，送单片机于是向设定好的标准进行对比计算，所以数字万用表的电阻档有很多，每个挡的输出电流都不同，通常测量电阻值越大，输出的电流越小，这是为了保证电压既不会太高也不会太低，便于测量。
课程设计过程中我们尝试设计出输出稳定的恒流源，但经过多次尝试之后性能仍达不到要求加之AD 转换也是一个难点出于时间限制的考虑我们放弃了该方案。
图 1-1 设计的简单恒流源电路图2、电桥平衡法：采用惠斯通电桥平衡原理，R1,R2是固定电阻，成为比率臂，比例系数K=R1/R2可通过量程开关进行调节，R 为标准电阻称为标准臂。
Rx 为被测电阻，G 为检流计，接通电源通通过调节K 和R 使得电桥平衡即检流计指示为零，读出K 和R 的值，即可求得RxKR R R R R X ==21 .图 1-2 电桥法测电阻原理3、时间常数法：利用时间常数τ=RC 与R 的线性关系。
利用555构成的单稳态触发器产生一个宽度为Tw=ln3RC 的单脉冲，用555构成的多谐振荡器产生高频振荡，将这两个信号相与可以得到与单脉冲等宽的高频振荡信号，设置相关参数并计数出该宽度高频脉冲的个数即可得到单脉冲宽度进而得到阻值。
图 1-3 时间常数法测电阻原理最开始我们尝试用伏安法来测电阻，但是自己动手做出来的恒流源的稳定性不够达不到设计要求且该方法涉及的A/D 转换是一大难点，出于时间的考虑我们放弃了该方案。
电桥法虽然测量精度高，但是电路复杂而且也需要经过A/D 转换过程，电桥这一部分知识我们只是粗略的了解。
时间常数法对测量的电阻值的范围宽，不受到电流电压的限制且不需要复杂的模数转换过程，而且应用的只是都是课本上学习过的，相对较熟悉，因此我们最终选择了时间常数法来作为本次课程设计的基本原理。
二、系统框图图1-4 系统框图三、工作原理利用555构成的单稳态触发器产生一个宽度为Tw=ln3RC 的单脉冲，用555构成的多谐振荡器产生高频振荡，将这两个信号相与可以得到与单脉冲等宽的高频振荡信号，用74LS160计数器计数后经锁存器锁存然后译码、驱动后用数码管显示。
基本原理是将电阻555多频振荡器电路 Ω档单脉冲产生电路 与门 四个74LS 160N 构成的计数电路 两个74LS 272构成的锁存电路 K Ω档单脉冲产生电路或门数码管显示电路自动判断换挡电路阻值转化为频率，然后测量出转化后的频率，通过设置相关参数使得数码管显示的频率值等于电阻阻值。
第二章 单元电路设计一、555构成的单脉冲产生单元如图2-1是由555及外接元件RC 构成的单稳态触发器。
其工作原理如下：接通电源瞬间，,输出，放电三极管T 截止。
通过R 给C 充电。
当上升到时，比较器输出变成低电平，此时基本RS 触发器置0，输出。
同时，放电三极管T 导通，电容C 放电，电容C 放电，电路牌稳态，稳态时。
当开关闭合又断开形成了一个负脉冲，触发器发生翻转，使01u =，电路进入暂稳态。
由于01u =，三极管T 截止，电源c c U 可通过R 给C 充电。
当电容C 充至2/3c c c u U =时，电路又发生翻转，输出00u =，T 导通，电容C 放电，电路自动恢复至稳态。
可见，暂稳态时间由RC 电路参数决定。
若忽略T 的饱和压降，由电容C 上电压从0上升到2/3cc U 的时间，即输出脉冲宽度w 为：l n 31.1w t R C R C =≈这种单稳态电路工作波形如图2-2所示图2-1 555构成的单稳态触发器图2-2 图3.1的工作波形二、555构成的多频震荡产生单元555定时器构成的多谐振荡器如图2-3所示，图2-4为相与之后的波形。
当接通电源c c U 后，电容C 上的初始电压为0V ，比较器C1、C2输出为1和0，使01u =，放电管T 截止，电源通过1R 、2R 向C 充电。
u 上升至2/3CC U 时，RS 触发器被复位，使00u =，T 导通，电容C 通过2R 到地放电，u 开始下降，当u 降到/3C C U 时，输出0u 又翻回到1状态，放电管T 截止，电容C 又开始充电。
如此周而复始，就可在输出端输出矩形波信号。
振荡频率1211.44(2)f T R R C =≈+图2-3 555多谐振荡器电路图图2-4 单脉冲和高频波相与之后的波形 三、显示单元1、原理：脉冲进入74160N 的CLK 输入端。
当上升沿到来时，74160N 从0开始计数，此时LOAD 、CLR 、ENP 、ENT 端均接5V 的高电平使其正常工作，所以每到一个上升沿，74160N 累加。
其输出端对应接到74LS273N 输入端，74LS273NVCC 端、CLR 端均接5V 高电平，GND 端接地使其正常工作。
在此74LS273N 的CLK 端脉冲输入是由555构成的单稳态触发器输出方波的下降沿控制，当下降沿到来时经过一个反相器变成上升沿接入74LS273N 的CLK 输入端从而触发芯片，使其立即锁存8个输入端的电平状态，并且立即显示在输出端。
DOD-HEX 是一个带译码功能的译码管，所以74LS273N 的输出端直接接入译码管输入端即可显示对应数值。
图2-5 显示模块2、74160N功能阐述：74160N是十进制加计数器，它有异步清零、同步预置数等功能。
图3.1是它的引脚图。
CLK脉冲下降沿控制电路计数工作，CLR端为异步清零端，LOAD端为预置数控制端，A、B、C、D是预置数输入端，ENP和ENT是计数使能（控制）端，RCO是进位输出端。
图2-6 74160N引脚图3、74LS273N功能阐述：74LS273N是8位数据/地址锁存器，它是一种带清除功能的8D触发器。
