变压器安装作业指导书
主变压器安装作业指导书
目录目录1.工程概况 (1)2.编制依据 (1)3.作业进度及劳动力安排 (1)4.作业准备工作及条件 (1)5.施工步骤及作业程序 (3)6.作业的质量要求 (18)7.作业的环境要求 (18)8.作业的安全技术措施及文明施工要求 (19)4.3作业材料半成品质量要求：4. 3.1作业使用的材料半成品的材质和型号均要与图中设计相一致，并能满足现场使用。
4. 3. 2作业使用的材料半成品均要有出厂合格证，并经现场检验合格后方可使用。
4. 4作业环境的质量要求：4.4.1变压器施工区域内地面平整，无其它杂物。
4. 4. 2变压器施工区域内无可能引起火灾的隐患。
4. 4. 3变压器附近应有足够大的场地用以存放变压器附件油罐等。
4. 4. 4混凝土基础及构架达到允许安装的强度,焊接构件的质量符合要求。
4.4.5屋顶、楼板施工完毕,不得渗漏。
4.5技术交底的安排：4.5.1现场交底：按照施工图在现场讲解，变压器及各部件的具体位置，大致安装程序。
4. 5.2图纸交底：就所到的图纸对施工人员进行讲解，各部位附件的名称作用，安装方法及安装注意事项，使作业人员能看懂图纸。
4.5. 3要使施工人员使用最新版图纸，新到图纸及时通知施工人员，并特别交代与上版图纸不同之处。
5.施工方法、步骤及作业程序：安装工作程序图：失现象。
5. 5变压器绝缘油处理：5. 5. 1对运至现场的变压器本体油箱内的绝缘油及单独罐装的绝缘油取油样进行化验分析，变压器油取油样用的容器使用前必须仔细洗刷干净,取样前置于干燥箱内干燥,取样时先开启放油阀,冲去阀口脏物,再将取样瓶冲洗两次,容器装满后将瓶塞塞好。
5. 5. 2对于做色谱分析的油样,要使用医用针筒,取样时用乳胶管套在放油阀上,另一侧套在针头处,用变压器油自身压力压进针筒内，注满后立即封好,不让油气溢出，取样应分别从变压器下部和气体继电器两处取。
5. 5. 3用板式滤油机将变压器及油罐内的变压器绝缘油抽至处理好的油罐中,然后用真空滤油机对其进行过滤,具体操作方式见滤油方案，直到油质达到如下标准为止：耐压N60kV 含水量WlO μ L/L含气量Wl%tg δ ≤0. 5%（90o C）闪点2140。
变压器安装作业指导书
110kV 五XX池变电站新建工程变压器安装作业指导书XX维科锐电力XX公司110kV五XX池变电站新建工程施工工程部年月日年月日编写：年月日目录1.工程概述1.1编写依据2.施工准备2.1施工方案2.2技术资料、人员、机械的配备2.3平安、技术交底2.4施工现场的准备与布置3.施工方法及技术要求3.1施工流程3.2施工方法4质量标准及工艺要求4.1 质量标准4.2 工艺规定5平安考前须知5.1危险点分析5.2 平安考前须知6文明施工、环境保护及成品保护措施6.1文明施工措施6.2环境保护措施6.3成品保护措施7工器具配置表8附加说明1工程概述1.1 编制依据1.1.1 ?国家电网公司输变电标准化施工作业手册?〔变电工程分册〕；1.1.2 ?电力建立平安工作规程?变电所局部〔DL5009.3-97〕1.1.3 ?电气装置安装工程质量检验及评定规程?〔DL/T5161-2002〕；1.1.4 ?工程建立标准强制性条文?电力工程局部〔建标[2006] 102 号〕；1.1.5 ?电气装置安装工程电气设备交接试验标准?〔GB50150-2006〕1.1.6设计图纸及厂家说明书1.1.7公司管理体系程序文件1.1.8产品主体技术文件2施工准备2.1 施工方案2.1.1变压器总体安装前的检查；2.1.2变压器总体安装2.1.3安装变压器套管；2.1.4本体抽真空、注油、热油循环；2.1.5密封性能试验，油箱油试验；2.2技术资料、人员、机械的配备2.2.1技术资料施工图纸、产品说明书及出厂试验报告、施工作业指导文件，施工安装调试记录表，施工技术交底等；2.2.2人员配备工程负责人：白文龙技术负责人：赵洪峰平安负责人：宋驰宇质量负责人：冯江现场安装负责人：孙清林吊车司机：X长海2.2.3主要工器具准备名称规格单位数量吊车12T台1型号： VH060RS流量： 6000L/h 总功率：真空净油机192kW台1总重： 3000kg XX ABB变压器制造型号：VG4200 流量：4200m3/h 总功率：26kW真空泵总重： 1200kg XX ABB变压器制台1造油罐3000kg台22.3平安技术交底2.3.1对参与施工的全体作业人员应进展平安技术交底，并做好平安技术交底记录，参加交底人员应由本人签字。

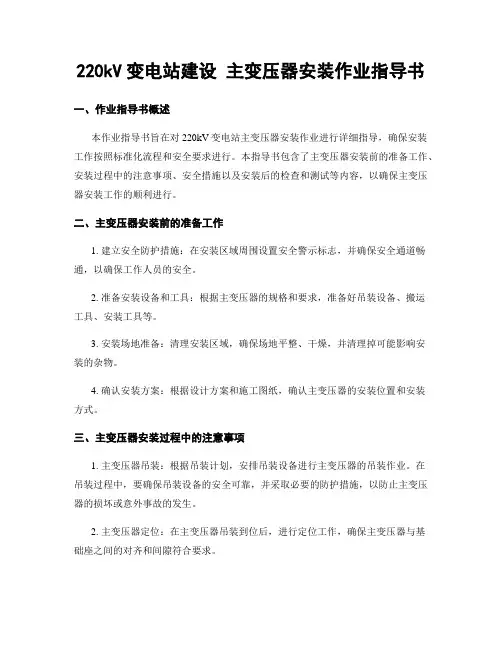

220kV变电站建设 主变压器安装作业指导书
220kV变电站建设主变压器安装作业指导书一、作业指导书概述本作业指导书旨在对220kV变电站主变压器安装作业进行详细指导，确保安装工作按照标准化流程和安全要求进行。
本指导书包含了主变压器安装前的准备工作、安装过程中的注意事项、安全措施以及安装后的检查和测试等内容，以确保主变压器安装工作的顺利进行。
二、主变压器安装前的准备工作1. 建立安全防护措施：在安装区域周围设置安全警示标志，并确保安全通道畅通，以确保工作人员的安全。
2. 准备安装设备和工具：根据主变压器的规格和要求，准备好吊装设备、搬运工具、安装工具等。
3. 安装场地准备：清理安装区域，确保场地平整、干燥，并清理掉可能影响安装的杂物。
4. 确认安装方案：根据设计方案和施工图纸，确认主变压器的安装位置和安装方式。
三、主变压器安装过程中的注意事项1. 主变压器吊装：根据吊装计划，安排吊装设备进行主变压器的吊装作业。
在吊装过程中，要确保吊装设备的安全可靠，并采取必要的防护措施，以防止主变压器的损坏或意外事故的发生。
2. 主变压器定位：在主变压器吊装到位后，进行定位工作，确保主变压器与基础座之间的对齐和间隙符合要求。
3. 主变压器连接：根据设计要求，进行主变压器的连接工作，包括连接高压侧和低压侧的导线、接地装置等。
在连接过程中，要确保连接的牢固可靠，并注意防止导线的短路和接地装置的安全。
4. 主变压器油箱处理：根据要求，对主变压器的油箱进行处理，包括油箱密封、油位检查、油温控制等。
确保油箱的正常运行和安全。
四、主变压器安装中的安全措施1. 严格遵守安全操作规程：所有参与主变压器安装作业的人员必须严格遵守安全操作规程，包括穿戴个人防护装备、正确使用工具、设备等。
2. 安全警示标志设置：在安装区域周围设置安全警示标志，提醒他人注意安全，并确保安全通道畅通。
3. 安全防护措施：在安装现场设置防护栏杆、安全网等，防止人员误入危险区域。
并对吊装设备、搬运工具等进行定期检查和维护，确保其安全可靠。

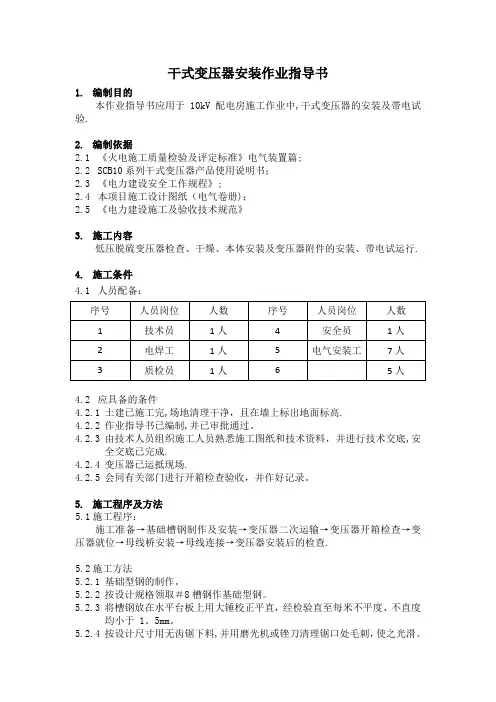

10kV干式变压器安装作业指导书
干式变压器安装作业指导书1.编制目的本作业指导书应用于10kV配电房施工作业中,干式变压器的安装及带电试验.2.编制依据2.1《火电施工质量检验及评定标准》电气装置篇;2.2 SCB10系列干式变压器产品使用说明书；2.3《电力建设安全工作规程》;2.4本项目施工设计图纸（电气卷册)；2.5《电力建设施工及验收技术规范》3.施工内容低压脱硫变压器检查、干燥、本体安装及变压器附件的安装、带电试运行.4.施工条件4.1人员配备：4.2应具备的条件4.2.1土建已施工完,场地清理干净，且在墙上标出地面标高.4.2.2作业指导书已编制,并已审批通过。
4.2.3由技术人员组织施工人员熟悉施工图纸和技术资料，并进行技术交底,安全交底已完成.4.2.4变压器已运抵现场.4.2.5会同有关部门进行开箱检查验收，并作好记录。
5.施工程序及方法5.1施工程序：施工准备→基础槽钢制作及安装→变压器二次运输→变压器开箱检查→变压器就位→母线桥安装→母线连接→变压器安装后的检查.5.2施工方法5.2.1基础型钢的制作。
5.2.2按设计规格领取＃8槽钢作基础型钢。
5.2.3将槽钢放在水平台板上用大锤校正平直，经检验直至每米不平度、不直度均小于 1。
5mm。
5.2.4按设计尺寸用无齿锯下料,并用磨光机或锉刀清理锯口处毛刺，使之光滑。
5.2.5拼装型钢框架，用钢卷尺检测型钢框架对角线误差不小于5mm，用水平仪检测型钢不直度、不平度（每米不大于1。
5mm，全长不大于5mm）.基本合格后,电焊在一起，再次复检，合格后焊牢.5.2.6用铁刷消除型钢上锈迹，露出金属光泽后刷一道红丹漆防腐，然后再刷一遍和设备颜色一致或相近的面漆.5.3基础型钢安装5.3.1联系土建清理处预埋件，同时标出室内最终地坪标高，以设计院所出变压器布置图为准，安装基础型钢.5.3.2以建筑物中心线为平行线,找正基础型钢安装基准线（误差不大于5mm)，以土建所标室内最终地坪标高加上5mm作为基础型钢上平面基准,用水平仪或U形管水平法校正合格后焊牢.有母线桥的两端盘基础,应注意相互间槽钢间距、平行度。

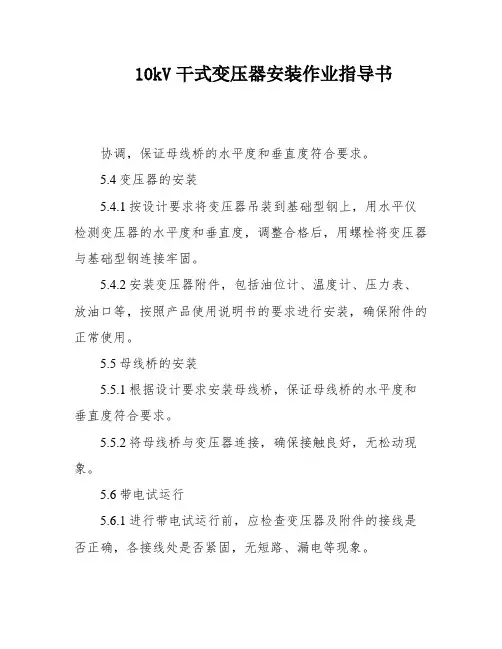

10kV干式变压器安装作业指导书
10kV干式变压器安装作业指导书协调，保证母线桥的水平度和垂直度符合要求。
5.4变压器的安装5.4.1按设计要求将变压器吊装到基础型钢上，用水平仪检测变压器的水平度和垂直度，调整合格后，用螺栓将变压器与基础型钢连接牢固。
5.4.2安装变压器附件，包括油位计、温度计、压力表、放油口等，按照产品使用说明书的要求进行安装，确保附件的正常使用。
5.5母线桥的安装5.5.1根据设计要求安装母线桥，保证母线桥的水平度和垂直度符合要求。
5.5.2将母线桥与变压器连接，确保接触良好，无松动现象。
5.6带电试运行5.6.1进行带电试运行前，应检查变压器及附件的接线是否正确，各接线处是否紧固，无短路、漏电等现象。
5.6.2进行带电试运行时，应按照产品使用说明书的要求进行操作，记录各项数据，并进行监测，确保变压器正常运行。
6.安全措施6.1施工前，应进行安全交底，明确各人员的责任和安全要求。
6.2施工过程中，应严格按照施工程序和方法进行操作，保证安全。
6.3施工现场应设立安全警示标志，保持施工现场的整洁和安全。
6.4施工结束后，应进行安全检查和验收，确保施工过程中未发生任何安全事故。
7.质量要求7.1基础型钢制作及安装符合设计要求，平整、牢固、水平度和垂直度符合要求。
7.2变压器及附件安装符合产品使用说明书的要求，接线正确，紧固可靠。
7.3母线桥安装符合设计要求，水平度和垂直度符合要求，与变压器连接良好。
7.4带电试运行正常，各项数据符合要求，无短路、漏电等现象。
8.验收及记录8.1施工结束后，应进行验收，验收合格后方可投入使用。
8.2应对施工过程中的各项数据进行记录，包括基础型钢制作及安装记录、变压器及附件安装记录、母线桥安装记录、带电试运行记录等。
在干式变压器的安装时，应先去除包装箱，吊放在滚杠上，缓缓推至槽钢基础旁。
必要时可在变压器下部1/3处的锁架上用葫芦牵引。
干式变压器直接固定在型钢上时，用三脚扒杆加葫芦起吊变压器就位，用水平仪、铅锤线、钢尺测量就位偏差，用垫铁皮之法减少偏差至优良范围以内，薄铁皮之间以及薄铁与基础型钢间用电焊点牢，并在变压器底座上作好对应标记。
变压器安装标准化作业指导书
编号：Q/2013 220kV变电站#2主变本体及附件安装标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
供电公司变电检修室
1范围
本作业指导书适用于公司220kV变电站#2主变本体及附件安装。
2引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL408-1991电业安全工作规程（发电厂和变电所电气部分）
DL5009.3-1997电力建设安全工作规程（变电所部分）
GBJ147-1990电气装置安装工程:高压电器施工及验收规范
电安生[1994]227号电业安全工作规程（热力和机械）
DL/T573-1995电力变压器检修导则
DL/T572-1995电力变压器运行规程
GB/T13499-2002电力变压器应用导则
OSFPS-/220变压器安装使用说明书
DL/T596-1996电力设备预防性试验规程
3修前准备
3.1准备工作安排
3.2人员分工
4危险点分析
5安全措施
6作业程序及作业标准6.1检修内容和工艺标准
6.2作业结束
7验收记录
8作业指导书执行情况评估。
主变压器更换及安装作业指导书
主变压器更换及安装作业指导书1 适用范围本指导书适用于6～10kV电力变压器的安装及更换作业。
2 编制依据2.1 《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）。
2.2 《铁路电力安全工作规程补充规定》（铁总运[2015]51号）。
2.3 《高速铁路电力管理规则》（铁总运[2015]49号）。
2.4 《杭州供电段高速铁路电力设备检修管理细则》。
2.5 《杭州供电段高速铁路电力设备运行管理细则》。
2.6 《杭州供电段普速铁路电力设备检修管理细则》。
2.7 《杭州供电段普速铁路电力设备运行管理细则》。
3 安全风险提示3.1 风险识别3.1.1 检修过程中，存在触电伤害。
3.1.2 检修过程中，存在高空坠落伤害。
3.1.3 检修过程中，存在机器具伤害。
3.2 管控措施3.2.1 变压器停电时，首先详细核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，悬挂“已接地”的标示牌。
3.2.2 对于低压停电作业，应从各方面断开电源，将配电箱加锁。
没有配电箱时应取下熔断器。
严防低压返送电。
3.2.3 用摇表测量变压器的绝缘电阻时，应由两个人进行，并从各方面断开电源，— 1 —检查无电和确认设备上无人工作后方可进行，在测量前后必须将变压器高低压侧对地放电，在测量中禁止任何人触及设备。
3.2.4 安全员对进入现场人员的安全防护用品进行检查，确保人员正确佩戴安全帽。
3.2.5 运输变压器时，使用垫木方式和大绳固定防止变压器在车上滑动，严禁人货混载。
3.2.6 拆除、安装变压器时设专人指挥，有明确的信号，统一指挥，统一行动，防止变压器脱落砸伤人员，不得盲目蛮干。
3.2.7 起重指挥人员必须持证上岗，变压器装卸起吊点选择要合适、绑扎牢固。
3.2.8 施工区域做好围蔽及警示标志措施，防止外人误入工作区域。
3.2.9 项目负责人对特种作业人员资质进行审核，确保特种作业人员资质符合要求。
220kV变电站建设 主变压器安装作业指导书
220kV变电站建设主变压器安装作业指导书一、引言本指导书旨在为220kV变电站主变压器安装作业提供详细的指导和操作步骤。
主变压器是变电站的核心设备之一，安装过程需要严格按照规范进行，以确保设备的安全性和可靠性。
本指导书将从前期准备、主变压器吊装、接线、试运行等方面进行详细说明，以确保安装作业的顺利进行。
二、前期准备1. 安全准备：a. 确保所有参与安装作业的人员具备相关技术知识和安全操作意识。
b. 提供必要的安全防护装备，包括安全帽、安全鞋、手套、护目镜等。
c. 制定详细的安全操作规程，并进行培训。
2. 工具和设备准备：a. 确保所有需要使用的工具和设备完好并具备相应的检测合格证书。
b. 确保吊装设备的额定起重量满足主变压器的要求。
c. 准备好必要的测量仪器和检测设备。
3. 施工准备：a. 确定主变压器的安装位置和布置方案，并进行现场勘测。
b. 制定详细的施工计划，包括吊装、接线、试运行等环节的时间安排和工序流程。
三、主变压器吊装1. 吊装前的准备：a. 确保吊装设备的安全性和可靠性，进行必要的检查和维护。
b. 按照设计要求，制定吊装方案，包括吊装点的确定、吊装绳索的选择等。
c. 安装吊装设备，确保吊装设备的稳定性和安全性。
2. 吊装过程：a. 按照吊装方案，将主变压器吊装到指定位置。
b. 在吊装过程中，严格控制吊装速度和角度，确保主变压器的平稳吊装。
3. 吊装后的处理：a. 检查主变压器的吊装位置和水平度，确保吊装的准确性。
b. 安装吊装支架和支撑装置，确保主变压器的稳定性。
c. 进行必要的固定和连接，确保主变压器与基础设施的连接牢固。
四、主变压器接线1. 接线前的准备：a. 确定主变压器的接线方案，包括高压侧和低压侧的接线方式和连接方式。
b. 检查接线材料和设备的质量和数量，确保满足施工要求。
c. 进行必要的清洁和除尘，确保接线环境的清洁。
2. 接线过程：a. 按照接线方案，进行高压侧和低压侧的接线工作。
干式变压器安装作业指导书
干式变压器安装作业指导书1. 引言干式变压器是一种用于变压和传输电能的设备，能够将输入的电压变换为所需输出电压。
在进行干式变压器的安装作业前，必须确保遵循相关的安全操作规程和操作流程。
本指导书将为您提供干式变压器的安装作业指导，以确保安装过程的安全性和质量。
2. 前期准备在进行干式变压器的安装作业前，需要进行一些前期准备工作，包括但不限于：- 确定变压器的安装位置：选择一个干燥、通风良好、无腐蚀性气体和灰尘的区域作为变压器的安装位置。
- 安装基础的准备：确保变压器安装基础的水平度和稳固性，以防止变压器在运行过程中产生震动和噪音。
- 安全措施的准备：确保工作场所的安全，包括提供合适的防护设备和消防设备，以及遵循相关的安全操作规程和标准。
3. 安装步骤根据具体的安装情况和要求，以下为干式变压器的一般安装步骤：3.1 准备工作- 检查变压器的外观和内部结构是否完好，是否存在损坏和缺陷。
- 清理变压器周围的工作区域，确保无杂物和障碍物。
- 确保所需的工具和设备齐全，并进行必要的检查和测试。
3.2 安装变压器- 使用合适的吊装设备将变压器吊装到安装基础上，确保吊装设备牢固和稳定。
- 在变压器的底座部分进行水平度的检验和调整，确保变压器的水平度达到要求。
- 进行冷却系统和控制系统的连接，确保冷却系统和控制系统的连接正确且牢固。
3.3 接线和绝缘测试- 进行干式变压器的接线工作，确保各项接线正确、牢固且绝缘良好。
- 进行绝缘测试，以确保干式变压器的绝缘性能符合要求。
- 进行电气连接测试，以验证干式变压器的电气性能和安全性能。
3.4 调试和保护装置设置- 对干式变压器进行初次调试，包括检查冷却系统、控制系统和绝缘系统的运行情况。
- 设置干式变压器的保护装置，确保在电压异常、过载和短路等故障情况下能够及时切断电源。
3.5 清洁和验收- 对安装好的干式变压器进行清洁和检查，确保外部和内部无杂物和污物。
- 进行干式变压器的验收测试，包括电气参数、保护装置和绝缘性能等方面的检测和测试。
110kV主变压器安装作业指导书
110kV主变压器安装作业指导书【110kV主变压器安装作业指导书】一、前言110kV主变压器是电力系统中重要的设备之一，其安装作业对电力系统的正常运行至关重要。
本文将详细介绍110kV主变压器安装作业的指导步骤和注意事项，以确保安装质量和安全。
二、安装前准备1. 确认安装位置：根据设计要求和现场情况，确定主变压器的安装位置，并进行现场勘测和测量，确保安装位置的合适性和稳定性。
2. 安装场地准备：清理安装场地，确保场地平整、无障碍物，并进行必要的防护措施，如防雷、防水等。
3. 安装设备准备：准备好所需的起重设备、工具和安全防护用具，保证设备完好并符合要求。
三、安装作业步骤1. 安装基础：按照设计要求，在安装位置上进行基础的施工，确保基础的稳固和承重能力。
2. 安装主变压器：使用起重设备将主变压器吊装到安装位置上，确保吊装过程平稳、安全，并使用水平仪调整主变压器的水平度。
3. 连接引线：根据设计要求，连接主变压器的引线，确保引线的正确连接和坚固性。
4. 安装附件：根据设计要求，安装主变压器的附件，如冷却设备、油箱、控制柜等，确保安装准确、坚固。
5. 连接管道：根据设计要求，连接主变压器的冷却水管道、油管道等，确保管道连接密切、无泄漏。
6. 绝缘处理：对主变压器进行绝缘处理，包括绝缘油注入、绝缘层检查等，确保绝缘性能符合要求。
7. 调试检查：对已完成的安装作业进行调试检查，包括主变压器的运行试验、绝缘测试等，确保安装质量和性能。
四、安全注意事项1. 安全防护：在安装作业过程中，必须严格遵守安全操作规程，佩戴好安全防护用具，确保人身安全。
2. 起重作业：起重设备操作人员必须持证上岗，严格按照操作规程进行起重作业，确保起重过程安全可靠。
3. 电气安全：在安装作业过程中，必须断开主变压器的电源，并采取必要的电气安全措施，避免电击事故发生。
4. 油箱安全：在安装过程中，严禁使用明火，避免油箱发生火灾或者爆炸事故。
变压器安装作业指导书
变压器安装作业指导书一编制依据根据GB50148-2010《电气装置安装工程电力变压器、油浸电抗器、互感器施工及规范要求》工作安排主变各附件的运输、开箱检查。
学习制造厂安装使用说明书，学习国家有关电力变压器施工及验收规范，学习本作业指导书。
主变安装试验。
二组织准备工作负责人：汪建国安全员：孟昭龙油务负责人：耿芳周玉良起重机械指挥：鲍其文起重机械司索：褚建试验负责人：夏磊材料负责人：袁朝玲工作班人员：龙海戴新明陈卫国彭建华等三现场工器具准备1 16t吊车一台2 2t手动倒链3 真空滤油机4 各种规格力矩扳手及塞尺5 干湿温度计6 钢丝绳、尼龙绳7 麦氏真空表8 真空泵（6000L /h）及冷却水管9 竹梯子（3m、5m）10 乙醇（10瓶）11 塑料布12 白布、白布带 13 枕木14 三级电源箱15 夜间照明灯具一套16布鞋（四双）、胶垫夹四主变附件到货后的开箱检查1 主变附件按商定时间运输，按指定地点卸车。
2 开箱检查：附件到运现场后，工程项目部通知监理、业主、厂家在商定时间进行开箱检查。
3 主变所有附件应齐全，外观检查无损伤应有相应试验报告及合格证。
4 厂方提供的变压器油应有出厂化验报告，各种理化指标应符合国家规范标准。
5 变压器到达现场，应对三维撞击记录进行分析，由厂方确认沿途有否撞击。
五器身检查1 排氮（1）充氮气运输的变压器，应有压力监视和气体补充装置。
油箱内应为正压，其压力应为0.01-0.03MPa。
（2）排氮后应将油箱内的残油排尽，残油应取油样化验：简化、色谱、微水。
（3）厂家送来的变压器补充油也应做简化、色谱、微水。
（每筒绝缘油均应进行绝缘油化验），绝缘油如不合格，必须进行绝缘油处理，达到规范要求后，才能进行下一道工序。
2铁芯检查（1）铁芯应无变形，铁轭与夹件的绝缘应良好。
（2）铁芯应无多点接地。
（3）铁芯外引接地的变压器，拆开接地线后铁芯对地绝缘应良好。
（4）绕组绝缘层应完整，无缺损、变位现象，绕组排列均匀，油路无堵塞，绕组的压钉应紧固。
变压器安装作业指导书
变压器安装作业指导书1适用范围、特点本作业指导书只适用于地铁变电所生产的干式变压器安装。
地铁变电所施工场所狭窄，设备紧凑，所以一般都采用干式变压器。
该项工作在变压器运输到变电设备房后进行，由设备安装组完成此项工作,在设备供方专业人员的督导下进行。
供货商：变压器分为两类：整流变压器和配电变压器。
2适用标准、规范及工艺要求2.1施工技术标准2.2工艺要求2.2.1变压器电气的型号、规格应符合设计要求，器身完整、清洁、无异常、油漆无脱落、铁芯无锈蚀，铭牌齐全，相色标志正确。
2.2.2变压器应与基础预埋件固定牢固可靠。
2.2.3变压器外壳和器身应可靠接地。
2.2.4变压器电气试验必须合格。
2.2.5整流变压器室网栅安装的位置及高度符合设计要求，网栅的便门开闭灵活，并具有防止误入带电区域的闭锁装置，便门用软铜线与立柱连接。
网栅支柱的埋设垂直牢固，高度一致，同一直线上的支柱在同一平面内。
网栅平整，网栅与边框、网栅的整体结构焊接牢固，网孔<40mm,且无外露尖角及毛刺，防腐层完好，接地可靠。
3资源配置3.1劳动组织：见下表。
3.2工机具：见下表。
4施工方法4.1施工工艺流程图4.1.1整流变压器安装施工工艺流程图如下：4.1.2配电变压器安装施工工艺流程图如下：⑴检查变压器外观有无损伤、连接是否松动、绝缘层是否损伤等，作好记录。
⑵就位：将整流变平移至预埋件上，用螺栓连接好，并对水平度和垂直度进行调整。
⑶根据施工图安装变压器的附件（即温控箱）。
⑷原次边电缆支架安装：高压侧有两种方式，上进线和下进线，低压侧只有下进线一种方式，具体采用哪种方式，根据施工图进行安装。
⑸网栅安装：根据施工图测量网栅的安装位置，然后进行安装。
⑹设备接地：变压器本体通过1×70mm2裸铜绞线与基础预埋件连接两处。
网栅的接地和温控器的接地待接地装置安装后接在接地线上。
⑺对整流变压器安装进行自检后，技术人员填写设备安装技术记录。
变压器安装作业指导书
1 目的和合用范围1.1 本作业指导书规范变压器安装的全过程，规定变压器安装全过程的要求和质量标准。
1.2 本作业指导书合用于变电所、分区所、配电所等变压器安装施工 2 施工步骤2.1 主变就位 a 、劳动组织表 1b 、工机具表 2c 、材料序号 1 2 3 4 5表 3名 称 规 格 单位 数量 备 注 钢丝绳套 ф20 L=500 根 2 钢丝绳套 ф20 L=2000 根 2 线卡子 ф20 个 10枕木 根 50 搭枕木垛 枕木 12×200 kg 20 搭枕木垛续表 3d 、工序流程图序号 名 称 规 格 单位 数量 备 注 6圆钢 ф20 L=400根 20 7 黄油 kg 5 8棉纱kg2序号 名 称 规 格 单位 数量 备 注1公路拖车 80— 100t 辆 12 倒链 10t 台3 其中备用 1 台 3 油压千斤顶 30—50t 台 3 其中备用 1 台4 钢轨 50kg/m L=6m 根 2 滑轨5 钢轨 43kg/m L=5m 根 2 滑轨6 定位杆 ф24 L=5m根 2 套扣带双螺母7 推土机台 1 8 撬棍 L=1500 根 4 9 大锤4kg把1序号 项 目 单位 数量 备 注 1总指挥 人 1 负责滑行就位的指挥工作 2 副指挥 人 1 配合总指挥工作3 技术负责人 人 1 确保滑行就位满足技术规定4 监护 人 1 监护设备运输及人身的安全 5起重人12 主变压器的项升、运搬、就位就位准备安装倒链主变压器对位牵引滑行器身顶升主变压器对位穿入滑轨位置调整1 主变压器自锚滑行就位工序流程图e、操作要领(1)就位准备①用推土机挨着基础边缘推一土沟，深度等于拖车台面高度(从基础平面算起)，宽度为3m。
②沿拖车入所径路检查道路状况，并修整压实。
(2)主变对位①引导拖车进入土沟，车帮贴近基础的侧面。
②当主变压器中心对准基础中心时，停车下闸，车轮用三角木掣掩。
③当主变压器距基础位置较远，且受外部条件不能再挨近基础时，应该在拖车与基础之间的空挡处搭设道木平台，确保主变压器的平稳运输。
变压器安装作业指导书
变压器安装作业指导书一、引言本文档旨在提供变压器安装作业的详细指导，确保安装过程顺利进行并符合相关标准和要求。
本指导书适用于各类变压器的安装作业，包括但不限于配电变压器、电力变压器等。
二、安装前准备1. 安全措施在进行变压器安装作业前，必须确保所有参与人员已经接受相关安全培训，并且了解并遵守相关安全规定。
确保工作场所的安全，包括清理杂物、防止滑倒等。
2. 工具和设备准备所需的工具和设备，包括但不限于吊车、起重机、扳手、螺丝刀、电缆等。
确保这些工具和设备的完好性和可靠性，以确保安装过程的顺利进行。
3. 安装场地准备选择合适的安装场地，确保场地平整、干燥，并且具备足够的空间容纳变压器和相关设备。
同时，确保场地的通风良好，以便于变压器正常散热。
4. 安装计划制定详细的安装计划，包括安装顺序、时间安排、人员分工等。
确保安装过程的有序进行，并及时应对可能出现的问题。
三、安装步骤1. 安装基础根据变压器的尺寸和重量，设计并建造合适的基础。
确保基础牢固稳定，并符合相关标准和要求。
2. 安装变压器使用合适的起重设备将变压器安装到基础上。
确保变压器的安装位置正确，并且与周围设备和电缆的连接良好。
3. 连接电缆根据变压器的额定电压和电流，选择合适的电缆，并进行正确连接。
确保电缆的绝缘性能良好，避免出现漏电等安全隐患。
4. 连接接地线将变压器的接地线与接地系统连接。
确保接地线的连接牢固，并符合相关标准和要求。
5. 安装附件根据需要，安装变压器的附件，如温度控制装置、防雷装置等。
确保附件的安装正确，并与变压器的其他部件连接良好。
6. 调试测试完成变压器的安装后，进行必要的调试测试。
包括但不限于检查电压、电流、温度等参数是否正常，确保变压器的正常运行。
四、安全注意事项1. 严格遵守相关安全规定和操作规程，确保工作人员的人身安全。
2. 在进行起重作业时，确保起重设备的安全可靠，并遵守相关操作规程。
3. 在进行电缆连接时，确保电缆的绝缘性能良好，避免漏电等安全隐患。
变压器作业指导书
变压器作业指导书第⼀章⼯程概况1-1．110KV升压站新建⼯程#1主变。
采⽤西安变压器⼚⽣产的OSFPSZ7—500000/110型变压器，调压装置为瑞典ABB公司⽣产的有载调压开关，1-2．本台变压器安装的主要⼯作有：芯部检查、⼤⽪垫更换、⾼中低压侧套管安装、油枕安装及散热器、净油器、⽡斯继电器、释压器及附件安装等。
第⼆章作业指导书的编制依据2-1．GBJ148—90《电⽓装置安装⼯程电⼒变压器、油浸电抗器、互感器施⼯及验收规范》。
2-2．⽕电施⼯质量检验及评定标准。
2-3．110KV升压站施⼯图设计 B149S-D012-4．西安变压器⼚提供的《变压器安装使⽤说明书》、《ABB有载开关使⽤说明书》等技术⽂件。
2-5．GB/T19000系列《质量管理和质量保证》标准。
第三章作业条件3-1．变压器安装前，⼟建⼯程应具备的条件：3-1-1．混凝⼟基础及构架达到允许安装的强度，焊接构件的质量符合要求。
3-1-2．预埋件及预留孔符合设计，预埋件牢固。
3-1-3．模板及施⼯设施拆除，场地清洁⼲净。
3-1-4．具有⾜够的施⼯⽤场地，道路通畅。
3-1-5．变压器混凝⼟基础的中⼼距离符合设计要求，基础应⽔平。
3-1-6．接地引下线与相应的连接应符合设计要求，连接应牢靠。
3-1-7．预埋电缆管位置、规格、数量应符合设计要求。
3-2．变压器安装前，应组织⼟建与变电的⼯序交接，并填写“⼯序交接卡”。
3-3．⼈员组织：施⼯总负责⼈：杨海技术负责⼈：胡洪钢质安员：李清安装⼈员：12名油务：刘海试验⼈员：3名材料⼯具保管员：13-4．⼯器具配备及消耗材料：消耗材料：第四章施⼯⽅法及⼯艺要求4-1、安装⼯艺流程图：见下图AC2121变压器已就位，变压器的安装从注油破氮⼯作开始。
4-2、本台变压器为充氮运输到现场，破氮前应先检查氮⽓压⼒，并做好记录，破氮采⽤注油破氮。
⽅法：⽤真空滤油机将热油（合格的，温度为50-60℃）注⼊变压器内，将氮⽓从变压器顶部排出，使变压器油充分浸渍变压器线圈及铁芯，吊罩前提前放油，准备吊罩。
主变压器安装作业指导书
主变压器安装作业指导书第一篇：主变压器安装作业指导书第一篇一、概述主变压器是电力系统中的重要设备，起着电能传输和分配的关键作用。
为了确保主变压器的正常运行，必须正确安装和调试。
本作业指导书将介绍主变压器安装的步骤和注意事项，以帮助操作人员完成作业任务。
二、准备工作1. 确认主变压器的技术参数和特性，包括额定容量、额定电压、短路阻抗等。
2. 确保安装现场的环境符合主变压器的要求，包括空间、通风、温度等条件。
3. 购买所需的安装工具和材料，如吊装设备、连接线缆、绝缘材料等。
4. 制定详细的安装方案和施工计划，包括工序、安全措施等。
三、安装步骤1. 入场检查：a. 检查主变压器的外观是否完好，并记录任何损坏或缺陷。
b. 检查运输过程中是否发生了撞击或倾斜，如果有，应进行补救措施。
c. 检查主变压器的绝缘层是否受到损坏，如果有，需要进行修复或更换。
2. 吊装：a. 使用适当的吊装设备，将主变压器悬挂到安装位置。
b. 钢丝绳应正确安装，紧固牢固，并进行必要的防护措施，以防止主变压器下降或摇晃。
c. 吊装过程中，应有足够的人员控制和指挥，并定期检查吊装设备的工作状态。
3. 安装固定：a. 根据主变压器的尺寸和重量，选择适当的固定支架和螺栓。
b. 将主变压器固定在支架上，并将螺栓拧紧，确保其稳固牢靠。
c. 在固定过程中，要避免损坏主变压器的外壳或绝缘层。
4. 接线连接：a. 根据主变压器的接线图，将所有的接线端子连接到对应的线缆上。
b. 确保接线端子的插头正确插入，并牢固连接。
c. 检查所有的接线连接，确保其安全可靠，没有松动或脱落的情况。
5. 安装保护装置：a. 根据主变压器的保护要求，安装各种保护装置，如过压保护、过流保护等。
b. 确保保护装置的接线正确并牢固，防止误操作或因松动而导致的故障。
四、安全注意事项1. 在安装过程中，操作人员必须佩戴符合安全要求的个人防护装备，如安全帽、防静电服、绝缘手套等。
2. 严格遵守安装操作规程，按照正确的步骤进行作业，禁止擅自更改或省略任何步骤。
主变压器安装作业指导书
散热器、油门的安装
7．4。2.６.1散热器进行直接与主油箱上的蝶阀联结并靠联管支撑,安装前用合格油（油质见表1)清洗，并用0.05Mpａ表压力的压缩空气或０.7kg/ｃm2表压力的变压器油进行检查，持续3０分钟应无渗漏现象,安装后进出油门打开后，顶部放气直至出油再封住.如要从主体上拆下,先将进出油门关阀，从下部放油塞将油放光方可进行。
1/0
执行
版本
日 期
状态
编 制
审 核
批准
修 改 要 点
工程机组
主变压器安装施工 作业指导书
编码
发布:浙江华业电力工程股份有限公司
项目经理部
作业指导书会签表
名 称
主变压器安装施工作业指导书
版本／
修订次
单位/部门
姓名
职务
签字
日期
１/0
华业质量室
质量负责
1／0
华业安全室
安全负责
1／0
华业xx班
班长
1／0
火电安质部（质量)
1——工具齐全;
2——各分接开关恢复原始位置；
3——引线（包括接地套管引线）固定于顶部,落罩后顺利地从升高座内抽出。
7．3．13填写隐蔽签证书，由有关部门签证
变压器本体及附件安装
本体就为位应符合下列要求
7．4。1．1由于变压器本身均有陡度，故轨道铺设应水平，轨道用5０kg／m的重轨,变压器就位后,滚轮应予以固定。其高压侧B相套管中心线与支持绝缘子中心线应相符。
７.4．2．6.２各种蝶阀、闸阀安装时应将密封垫垫正，关开要灵活,闸阀要注意防止阀杆处的泄漏.
