频域处理法[1]的基础是卷积定理，它采用修改图像傅立叶变换的方法实现对图像的增强处理。
在频域空间，图像的信息表现为不同频率分量的组合。
如果能让某个范围内的分量或某些频率的分量受到抑制而让其他分量不受影响，就可以改变输出图的频率分布，达到不同的增强目的。
频域增强是利用图像变换方法将原来的图像空间中的图像以某种形式转换到其它空间中，然后利用该空间的特有性质方便地进行图像处理，最后再转换回原来的图像空间中，从而得到处理后的图像。
频域增强的主要步骤是：(1) 选择变换方法，将输入图像变换到频域空间；(2) 在频域空间中，根据处理目的设计一个转移函数并进行处理；(3) 将所得结果用反变换得到图像增强。
卷积理论是频域技术的基础。
设函数f（x,y）与线性位不变算子h（x,y）的卷积结果是g （x,y），即g(x,y)=h(x,y)*f(x,y)那么根据卷积定理在频域有：G(x,y)=H(u,v)F(u,v)其中G(x,y)、 H(u,v)、F(u,v)分别是g(x,y)、h(x,y)、f(x,y)的傅立叶变换。
（4）技术所需增强图的傅立叶变换。
（5）将其与一个（根据需要设计的）转移函数相乘。
（6）再将结果进行傅立叶反变换以得到增强的图。
（7）将图像从空域转换到频域所需的变换及将图像从频域空间转换回空域所需的变换。
（8）在频域空间对图像进行增强加工操作。
常用的频域增强方法有低通滤波和高通滤波。
以下分别介绍在MATLAB中如何实现。
二．高通滤波图像中的细节部分与其频率的高频分量相对应，所以高通滤波可以对图像进行锐化处理。
高通滤波器与低通滤波器的作用相反，它使高频分量顺利通过，而消弱低频。
频率域增强的步骤

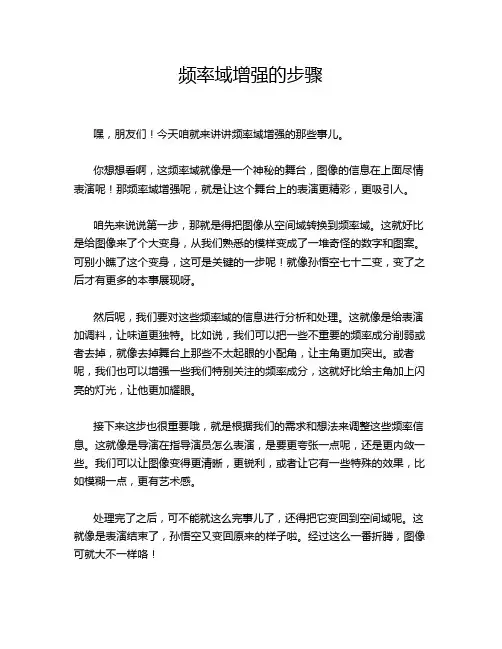

频率域增强的步骤嘿，朋友们！今天咱就来讲讲频率域增强的那些事儿。
你想想看啊，这频率域就像是一个神秘的舞台，图像的信息在上面尽情表演呢！那频率域增强呢，就是让这个舞台上的表演更精彩，更吸引人。
咱先来说说第一步，那就是得把图像从空间域转换到频率域。
这就好比是给图像来了个大变身，从我们熟悉的模样变成了一堆奇怪的数字和图案。
可别小瞧了这个变身，这可是关键的一步呢！就像孙悟空七十二变，变了之后才有更多的本事展现呀。
然后呢，我们要对这些频率域的信息进行分析和处理。
这就像是给表演加调料，让味道更独特。
比如说，我们可以把一些不重要的频率成分削弱或者去掉，就像去掉舞台上那些不太起眼的小配角，让主角更加突出。
或者呢，我们也可以增强一些我们特别关注的频率成分，这就好比给主角加上闪亮的灯光，让他更加耀眼。
接下来这步也很重要哦，就是根据我们的需求和想法来调整这些频率信息。
这就像是导演在指导演员怎么表演，是要更夸张一点呢，还是更内敛一些。
我们可以让图像变得更清晰，更锐利，或者让它有一些特殊的效果，比如模糊一点，更有艺术感。
处理完了之后，可不能就这么完事儿了，还得把它变回到空间域呢。
这就像是表演结束了，孙悟空又变回原来的样子啦。
经过这么一番折腾，图像可就大不一样咯！你说这频率域增强是不是很神奇？就像变魔术一样，能让图像发生奇妙的变化。
你要是还没试过，那可真的太可惜啦！赶紧去试试吧，说不定你就能创造出令人惊叹的图像效果呢！频率域增强就是这么一个有趣又实用的技术，它能让我们的图像变得更加出色，更加符合我们的期望。
它就像是一把神奇的钥匙，能打开图像世界的奇妙大门，让我们看到更多的精彩和可能。
所以啊，大家可千万别错过这个好东西，好好去研究研究，你一定会爱上它的！。
频率域图像增强
理想低通滤波器
第一幅图为理想低通滤波器变换函数的透视图 第二幅图为图像形式显示的滤波器 第三幅图为滤波器径向横截面
振铃
附录
产生的原因图像在处理过程中的信息量的丢失，尤其是高频 信息的丢失
由卷积定理可知，频率域下的理想低通滤波器H(u, v)必定存在 一个空间域下与之对应的滤波函数h(x, y)，且可以通过对H(u,v)作傅 里叶逆变换求得。产生振铃效应的原因就在于，理想低通滤波器在 频率域下的分布十分线性（在D0处呈现出一条垂直的线，在其他频 率处呈现出一条水平的线），那么不难想象出对应的h(x,y)将会有类 似于sinc函数那样周期震荡的空间分布特性。正是由于理想低通滤 波器的空间域表示有类似于sinc函数的形状，位于正中央的突起使 得理想低通滤波器有模糊图像的功能，而外层的其他突起则导致理 想低通滤波器会产生振铃效应。
理想低通滤波器
截止频率 为分别设 置为
10,30,60,1 60和460
由于高频成分包含有大量的边缘信息，因此采用该滤波器在去 噪声的同时将会导致边缘信息损失而使图像边模糊。
布特沃斯低通滤波器
n阶布特沃斯滤波器的传递函数为：
D0是截止频率。对于这个点的定义，我们可以这样理解，使 H（u，v）下降为最大值的某个百分比的点。
我们可以从两者之间的剖面图进行比较，GLPF没有 BLPF那样紧凑。 但是重要的是，GLPF中没有振铃。
截止 频率 分别 为
10,30 ,60,1 60和 460
比较
2阶布特沃斯低通滤波
高斯低通滤波
梯形低通滤波器
梯形低通滤波器是理想低通滤波器和完全平滑滤波器的折 中。它的传递函数为：
低通滤波器
应用： 字符识别的应用 印刷和出版业 卫星图像和航空图像的处理
8.频率域增强基础图像变换
• 考虑全图像通过系统的效果就是图像上每一 点冲激函数通过系统响应之和，故把响应称 为扩散函数；全幅图像各点的响应也就是各 个响应的累加成为图像经过系统的效果。
• 若图像上每一点通过系统的响应和该点在图 像上的位置无关，则按信号分析的理论称为 位移不变系统。
• 在位移不变系统中只要把某点经过系统的响 应函数h(x,y)和原图像f(x,y)相卷积就可以得 到全幅图像的总效果g(x,y)。
频率域的图像增强
要点：
• 背景 • 傅立叶变换 • 空间域滤波与频率域滤波的关系
2020/9/25
背景
2020/9/25
2020/9/25
2020/9/25
2020/9/25
空间域与频率域
2020/9/25
空间域与频率域
2020/9/25
2020/9/25
2020/9/25
2020/9/25
2020/9/25
• 信号与系统的另外一个重要概念就是任何波形可以由 许多基波的加权和合成；反之任何波形可以分解为许 多基波及其加权。
• 根据线性叠加系统的结论，系统对某个波形的影响可 看作是系统对基波影响的累加。这就是图像处理和分 析技术的另外一个重要依据。
• 把一维信号分析的结论扩展为二维，即任何图像多都 可以分解为许多的基图像及其加权值。
• 60年代出现快速傅立叶变换 • 傅立叶变换域也称为频域
2020/9/25
• 为了有效地和快速地对图像进行处理 和分析，常常需要将原定义在图像空 间的图像以某种形式转换（正变换） 到另外一些空间，并利用在这些空间 的特有性质方便地进行一定的加工， 最后再转换回图像空间（反变换或逆 变换）以得到所需要的效果。

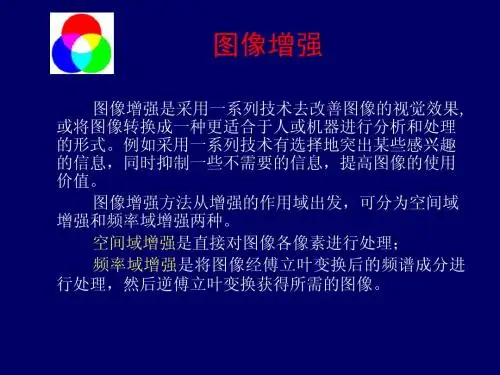

图像增强讲义
