电源管理芯片LDO和DCDC的区别
ldo 和dcdc的区别
LDO的选择
当所设计的电路对分路电源有以下要求：
1． 高的噪音和纹波抑制；
2． 占用PCB板面积小，如手机等手持电子产品；
3． 电路电源不允许使用电感器，如手机；
4． 电源需要具有瞬时校准和输出状态自检功能；
5． 要求稳压器低压降，自身功耗低；
6． 要求线路成本低和方案简单；
此时，选用LDO是最恰当的选择，同时满足产品设计的各种要求。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
总的来说，升压是一定要选DCDC的，降压，是选择DCDC还是LDO，要在成本，效率，噪声和性能上比较。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~`
LDO体积小，干扰较小，当输入与输出电压差较大的化，转换效率低。
如果输入电压和输出电压很接近，最好是选用LDO稳压器，可达到很高的效率。所以，在把锂离子电池电压转换为3V输出电压的应用中大多选用LDO稳压器。虽说电池的能量最後有百分之十是没有使用，LDO稳压器仍然能够保证电池的工作时间较长，同时噪音较低。如果输入电压和输出电压不是很接近，就要考虑用开关型的DCDC了，应为从上面的原理可以知道，LDO的输入电流基本上是等于输出电流的，如果压降太大，耗在L意思是直流变（到）直流（不同直流电源值的转换），只要符合这个定义都可以叫DCDC转换器，包括LDO。但是一般的说法是把直流变（到）直流由开关方式实现的器件叫DCDC。
LDO是低压降的意思，这有一段说明：低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。它需要的外接元件也很少，通常只需要一两个旁路电容。新的LDO线性稳压器可达到以下指标：输出噪声30μV，PSRR为60dB，静态电流6μA，电压降只有100mV。LDO线性稳压器的性能之所以能够达到这个水平，主要原因在于其中的调整管是用P沟道MOSFET，而普通的线性稳压器是使用PNP晶体管。P沟道MOSFET是电压驱动的，不需要电流，所以大大降低了器件本身消耗的电流；另一方面，采用PNP晶体管的电路中，为了防止PNP晶体管进入饱和状态而降低输出能力， 输入和输出之间的电压降不可以太低；而P沟道MOSFET上的电压降大致等于输出电流与导通电阻的乘积。由於MOSFET的导通电阻很小，因而它上面的电压降非常低。
DC_TO_DC_和_LDO的区别[1]
![DC_TO_DC_和_LDO的区别[1]](https://img.taocdn.com/s3/m/2eee8022192e45361066f5cf.png)
DC TO DC 和LDO的区别是什么？LDO是low dropout voltage regulator的缩写,整流器.DC-DC，其实内部是先把DC直流电源转变为交流电电源AC。
通常是一种自激震荡电路，所以外面需要电感等分立元件。
然后在输出端再通过积分滤波，又回到DC电源。
由于产生AC电源，所以可以很轻松的进行升压跟降压。
两次转换，必然会产生损耗，这就是大家都在努力研究的如何提高DC-DC效率的问题。
1.DCtoDC包括boost(升压)、buck(降压)、Boost/buck(升/降压)和反相结构，具有高效率、高输出电流、低静态电流等特点，随着集成度的提高，许多新型DC-DC 转换器的外围电路仅需电感和滤波电容；但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。
2.LDO：低压差线性稳压器的突出优点是具有最低的成本，最低的噪声和最低的静态电流。
它的外围器件也很少，通常只有一两个旁路电容。
新型LDO可达到以下指标：30μV 输出噪声、60dB PSRR、6μA 静态电流及100mV 的压差。
LDO 线性稳压器能够实现这些特性的主要原因在于内部调整管采用了P 沟道场效应管，而不是通常线性稳压器中的PNP 晶体管。
P 沟道的场效应管不需要基极电流驱动，所以大大降低了器件本身的电源电流；另一方面，在采用PNP 管的结构中，为了防止PNP 晶体管进入饱和状态降低输出能力，必须保证较大的输入输出压差；而P 沟道场效应管的压差大致等于输出电流与其导通电阻的乘积，极小的导通电阻使其压差非常低。
当系统中输入电压和输出电压接近时，LDO 是最好的选择，可达到很高的效率。
所以在将锂离子电池电压转换为3V 电压的应用中大多选用LDO，尽管电池最后放电能量的百分之十没有使用，但是LDO 仍然能够在低噪声结构中提供较长的电池寿命。
什么是 LDO便携电子设备不管是由交流市电经过整流(或交流适配器)后供电，还是由蓄电池组供电，工作过程中，电源电压都将在很大范围内变化。
DC-DC与LDO的区别
DC/DC和LDO的区别LDO ：(LOW DROPOUT VOLTAGE)低压差线性稳压器，故名思意，为线性的稳压器，仅能使用在降压应用中。
也就是输出电压必需小于输入电压。
优点：稳定性好，负载响应快。
输出纹波小缺点：效率低，输入输出的电压差不能太大。
负载不能太大，目前最大的LDO为5A（但要保证5A的输出还有很多的限制条件）DC/DC：直流电压转直流电压。
严格来讲，LDO也是DC/DC的一种，但目前DC/DC多指开关电源。
具有很多种拓朴结构，如BUCK，BOOST。
等。
优点：效率高，输入电压范围较宽。
缺点：负载响应比LDO差，输出纹波比LDO大。
DC / DC 和LDO的区别是什么？DC/DC 转换器一般由控制芯片，电杆线圈，二极管，三极管，电容构成。
DC/DC转换器为转变输入电压后有效输出固定电压的电压转换器。
DC/DC转换器分为三类：升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器。
根据需求可采用三类控制。
PWM控制型效率高并具有良好的输出电压纹波和噪声。
PFM控制型即使长时间使用，尤其小负载时具有耗电小的优点。
PWM/PFM转换型小负载时实行PFM控制，且在重负载时自动转换到PWM控制。
目前DC-DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。
LDO是low dropout voltage regulator的缩写,整流器.DC-DC，其实内部是先把DC直流电源转变为交流电电源AC。
通常是一种自激震荡电路，所以外面需要电感等分立元件。
然后在输出端再通过积分滤波，又回到DC电源。
由于产生AC电源，所以可以很轻松的进行升压跟降压。
两次转换，必然会产生损耗，这就是大家都在努力研究的如何提高DC-DC 效率的问题。
1.DCtoDC包括boost(升压)、buck(降压)、Boost/buck(升/降压)和反相结构，具有高效率、高输出电流、低静态电流等特点，随着集成度的提高，许多新型DC-DC 转换器的外围电路仅需电感和滤波电容；但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。
LDO和DC-DC原理讲解
DC/DC和LDO的区别LDO ：LOW DROPOUT VOLTAGE低压差线性稳压器，故名思意，为线性的稳压器，仅能使用在降压应用中。
也就是输出电压必需小于输入电压。
优点：稳定性好，负载响应快。
输出纹波小缺点：效率低，输入输出的电压差不能太大。
负载不能太大，目前最大的LDO 为5A（但要保证5A的输出还有很多的限制条件）DC/DC：直流电压转直流电压。
严格来讲，LDO也是DC/DC的一种，但目前DC/DC 多指开关电源。
具有很多种拓朴结构，如BUCK，BOOST。
等。
优点：效率高，输入电压范围较宽。
缺点：负载响应比LDO差，输出纹波比LDO大。
DC / DC 和 LDO的区别是什么？DC/DC 转换器一般由控制芯片，电杆线圈，二极管，三极管，电容构成。
DC/DC 转换器为转变输入电压后有效输出固定电压的电压转换器。
DC/DC转换器分为三类：升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器。
根据需求可采用三类控制。
PWM控制型效率高并具有良好的输出电压纹波和噪声。
PFM控制型即使长时间使用，尤其小负载时具有耗电小的优点。
PWM/PFM转换型小负载时实行PFM控制，且在重负载时自动转换到PWM控制。
目前DC-DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。
LDO是low dropout voltage regulator的缩写,整流器.DC-DC，其实内部是先把DC直流电源转变为交流电电源AC。
通常是一种自激震荡电路，所以外面需要电感等分立元件。
然后在输出端再通过积分滤波，又回到DC电源。
由于产生AC电源，所以可以很轻松的进行升压跟降压。
两次转换，必然会产生损耗，这就是大家都在努力研究的如何提高DC-DC效率的问题。
1.DCtoDC包括boost(升压)、buck(降压)、Boost/buck(升/降压)和反相结构，具有高效率、高输出电流、低静态电流等特点，随着集成度的提高，许多新型DC-DC 转换器的外围电路仅需电感和滤波电容；但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。
LDO与dcdc的特性对比
LDO与dcdc的特性对比1，含义对比。
DC/DC：直流电压转直流电压。
具有很多种拓朴结构，常见的如降压型(BUCK)，升压型(BOOST)、升降压型(Boost/buck)等多种类型。
LDO ：Low Dropout Voltage，低压差线性稳压器，顾名思义，为线性的稳压器。
仅能用来降压，也就是输出电压必需小于输入电压。
严格来讲，LDO也是DC/DC的一种，但目前DC/DC多指开关电源。
2，纹波干扰。
DCDC：输出纹波大。
LDO：输出纹波小，噪音低。
3，效率与温升。
DCDC：效率较高，一般在80~95%之间。
不过在轻载时效率较低。
效率虽高，在大电流输出时，DCDC器件本身和功率电感仍会发热严重。
LDO：效率较低，输入输出的电压差越大效率越低，只有在压差很小时效率才接近DCDC。
在大压差和高输出电流时发热会很严重。
在轻载时效率虽然低，但由于电流很小所以发热量并不大。
4，外围器件数量、占用空间。
DCDC：外围器件多，一般都有电感、二极管、大电容,有的还会有MOSFET，占用主板面积大。
使用时还需要考虑电感的最大工作电流，二极管的反向恢复时间，大电容的ESR等等,外围器件的选择上比LDO 复杂。
LDO：外接元件也很少，通常只需要一两个旁路大电容，使用简单，占用主板面积小。
5，输出电流和负载能力。
DCDC：输出电流可以做到很大，负载能力强。
LDO：负载不能太大，输出电流大都在从几十mA到2A之间，可满足多数使用场景。
6，静态电流。
DCDC：静态电流比LDO稍高些。
LDO：对于MOS管，因为是电压驱动器件，静态电流几乎不随负载的变化而变化。
对于双极型晶体管，是电流驱动器件，静态电流不但随负载电流变化，而且在Vin降低时也会有所增加。
7，输入输出。
DCDC：输入电压范围较宽。
LDO：输入电压范围一般不太宽。
8，瞬态响应速度。
DCDC：负载响应比LDO差。
LDO：稳定性好，负载响应快。
9，成本DCDC：外围器件较多，成本较高。
09824@52RD_LDO与DC-DC区别
1. DCtoDC包括boost(升压)、buck(降压)、Boost/buck(升/降压)和反相结构，具有高效率、高输出电流、低静态电流等特点，随着集成度的提高，许多新型DC-DC 转换器的外围电路仅需电感和滤波电容；但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。
2.LDO：低压差线性稳压器的突出优点是具有最低的成本，最低的噪声和最低的静态电流。
它的外围器件也很少，通常只有一两个旁路电容。
新型LDO可达到以下指标：30μV 输出噪声、60dB PSRR、6μA 静态电流及100mV 的压差。
LDO 线性稳压器能够实现这些特性的主要原因在于内部调整管采用了P 沟道场效应管，而不是通常线性稳压器中的PNP 晶体管。
P 沟道的场效应管不需要基极电流驱动，所以大大降低了器件本身的电源电流；另一方面，在采用PNP 管的结构中，为了防止PNP 晶体管进入饱和状态降低输出能力，必须保证较大的输入输出压差；而P 沟道场效应管的压差大致等于输出电流与其导通电阻的乘积，极小的导通电阻使其压差非常低。
当系统中输入电压和输出电压接近时，LDO 是最好的选择，可达到很高的效率。
所以在将锂离子电池电压转换为3V 电压的应用中大多选用LDO，尽管电池最后放电能量的百分之十没有使用，但是LDO 仍然能够在低噪声结构中提供较长的电池寿命。
本人就是设计LDO和DC/DC的工程师，有问题欢迎交流。
DCDC的意思是直流变（到）直流（不同直流电源值的转换），只要符合这个定义都可以叫DCDC转换器，包括LDO。
但是一般的说法是把直流变（到）直流由开关方式实现的器件叫DCDC。
LDO是低压降的意思，这有一段说明：低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。
它需要的外接元件也很少，通常只需要一两个旁路电容。
新的LDO线性稳压器可达到以下指标：输出噪声30μV，PSRR为60dB，静态电流6μA，电压降只有100mV。
深度解析DCDC和LDO原理和区别
深度解析DCDC和LDO原理和区别DC-DC和LDO（线性稳压器）都是常用的电源管理器件，用于将输入电压转换为所需的输出电压。
两者在电源管理方面有着不同的原理和应用。
一、DC-DC转换器原理和应用DC-DC转换器是一种用于将直流电压转换为另一种直流电压的电源管理器件。
它通过使用电感、电容和开关器件等组件，对输入电压进行变换和调节，输出所需的电压和电流。
DC-DC转换器主要有两种类型：开关型和线性型。
1.1开关型DC-DC转换器开关型DC-DC转换器将输入电压通过开关变换的方式转换为所需的输出电压。
其基本原理是通过开关管（如晶体管或MOSFET）来控制电感储能和电容功耗，以调整输出电压。
开关型DC-DC转换器的主要优点是高效率和较低的功耗。
它们适用于需要高电压转换效率、大电流输出以及宽输入电压范围的应用领域，如电力电子、通信设备和工控设备等。
1.2线性型DC-DC转换器（LDO）线性型DC-DC转换器，也称为LDO（低压差线性稳压器），通过晶体管的工作状态，将输入电压降低到所需的输出电压。
它不像开关型转换器那样进行功耗交换，而是通过调节放大器的放大倍数来实现电压调节。
线性型DC-DC转换器的主要优点是设计简单、成本低廉并且在快速响应和低噪声方面工作效果好。
它适用于对电源噪声敏感的应用领域，如射频、传感器和低功耗设备等。
二、DC-DC转换器和LDO的区别DC-DC转换器和LDO在原理、性能和应用方面有以下几点区别：2.1转换效率DC-DC转换器的转换效率通常高于LDO。
因为LDO在电压调节过程中需要通过电阻或晶体管的方式来调整电压，而开关型DC-DC转换器通过电感和电容器等元件实现高效能量转换。
2.2输入电压范围开关型DC-DC转换器的输入电压范围通常较宽，可以适应不同的输入电压。
而LDO一般要求输入和输出电压的差额较小，输入电压范围较窄。
2.3噪声和抗干扰性能LDO通常具有较好的噪声和抗干扰性能，因为它没有开关元件的干扰和噪声源。
ldo和dcdc的优点和缺点
ldo和dcdc的优点和缺点
ldo 和dcdc 的优点和缺点
一、LDO 介绍
LDO 是低压降的意思，这有一段说明：低压降（LDO）线性稳压器
的成本低，噪音低，静态电流小，这些是它的突出优点。
它需要的外接元件
也很少，通常只需要一两个旁路电容。
新的LDO 线性稳压器可达到以下指标：输出噪声30μV，PSRR 为60dB，静态电流6μA，电压降只有100mV。
DC-DC 的意思是直流变（到）直流（不同直流电源值的转换），只要符合这个定义都可以叫DC-DC 转换器，包括LDO。
但是一般的说法是把直
流变（到）直流由开关方式实现的器件叫DC-DC。
LDO 优缺点：
低压差线性稳压器的突出优点是具有最低的成本，最低的噪声和最低的静态电流。
它的外围器件也很少，通常只有一两个旁路电容。
新型LDO 可达到以下指标：30μV 输出噪声、60dB PSRR、6μA 静态电流及100mV 的压差。
LDO 线性稳压器能够实现这些特性的主要原因在于内部调整管采用了P 沟道场效应管，而不是通常线性稳压器中的PNP 晶体管。
P 沟道的场效应管不需要基极电流驱动，所以大大降低了器件本身的电源电
流；。
DCDC_LDO
LDO和DC-DC器件的区别（一）DCDC的意思是直流变（到）直流（不同直流电源值的转换），只要符合这个定义都可以叫DCDC转换器，包括LDO。
但是一般的说法是把直流变（到）直流由开关方式实现的器件叫DCDC。
LDO是low dropout regulator，意为低压差线性稳压器，这有一段说明：低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。
它需要的外接元件也很少，通常只需要一两个旁路电容。
新的LDO线性稳压器可达到以下指标：输出噪声30μV，PSRR为60dB，静态电流6μA，电压降只有100mV。
LDO线性稳压器的性能之所以能够达到这个水平，主要原因在于其中的调整管是用P沟道MOSFET，而普通的线性稳压器是使用PNP晶体管。
P沟道MOSFET 是电压驱动的，不需要电流，所以大大降低了器件本身消耗的电流；另一方面，采用PNP晶体管的电路中，为了防止PNP 晶体管进入饱和状态而降低输出能力，输入和输出之间的电压降不可以太低；而P沟道MOSFET上的电压降大致等于输出电流与导通电阻的乘积。
由於MOSFET的导通电阻很小，因而它上面的电压降非常低。
如果输入电压和输出电压很接近，最好是选用LDO稳压器，可达到很高的效率。
所以，在把锂离子电池电压转换为3V输出电压的应用中大多选用LDO稳压器。
虽说电池的能量最後有百分之十是没有使用，LDO稳压器仍然能够保证电池的工作时间较长，同时噪音较低。
如果输入电压和输出电压不是很接近，就要考虑用开关型的DCDC了，应为从上面的原理可以知道，LDO的输入电流基本上是等于输出电流的，如果压降太大，耗在LDO上能量太大，效率不高。
DC -DC转换器包括buck（降压）,boost（升压）,buck-boost（升降压）和反相等电路。
DC-DC转换器的优点是效率高、可以输出大电流、静态电流小。
随著集成度的提高，许多新型DC- DC转换器仅需要几只外接电感器和滤波电容器。
dcdc 以及 ldo 内部架构异同点
dcdc 以及ldo 内部架构异同点摘要：一、引言二、dcdc 与ldo 的内部架构异同点1.dcdc 内部架构2.ldo 内部架构3.异同点分析三、总结正文：一、引言在电子设计领域，dcdc（直流- 直流）和ldo（低压差线性稳压器）是两种常见的电源管理器件。
它们在电源转换和供电方面具有相似的功能，但在内部架构上存在一定的差异。
本文将对dcdc 和ldo 的内部架构进行比较，并分析其异同点。
二、dcdc 与ldo 的内部架构异同点1.dcdc 内部架构dcdc（直流- 直流）变换器是一种将输入直流电压转换为不同电压值的输出直流电压的电源装置。
dcdc 内部主要包括输入滤波器、功率开关、输出滤波器、控制电路等部分。
其中，功率开关是dcdc 的核心部分，负责实现输入电压与输出电压之间的能量传递。
控制电路则用于调节功率开关的开通和关断时间，以实现稳定的输出电压。
2.ldo 内部架构ldo（低压差线性稳压器）是一种基于线性稳压技术的小电流、低压差电源装置。
ldo 内部主要包括调整电阻、运算放大器、反馈电阻、功率输出级等部分。
调整电阻和运算放大器组成反馈网络，用于根据输入电压和输出电压的差值来调整功率输出级的电流，从而实现输出电压的稳定。
3.异同点分析dcdc 和ldo 在内部架构上的主要异同点如下：- 相同点：两者都包含输入滤波器和输出滤波器，用于减小输入电压和输出电压的噪声。
- 不同点：dcdc 采用开关模式进行电压调整，具有较高的转换效率和较小的体积；而ldo 采用线性模式进行电压调整，具有较低的噪声和较小的输出电压纹波。
三、总结综上所述，dcdc 和ldo 在内部架构上存在一定的差异，主要体现在功率开关和调整电阻等方面。
这些差异使得dcdc 和ldo 在电源转换效率、输出电压纹波、噪声等方面具有各自的特点和优势。
DCDC和LDO简介
3.LDO的主要参数
a.输出电压(Output Voltage) 低压差线性稳压器有固定输出电压和可调输出电压两种类型。固定输出电 压稳压器使用比较方便，而且由于输出电压是经过厂家精密调整的，所以 稳压器精度很高。但是其设定的输出电压数值均为常用电压值，不可能满 足所有的应用要求. b.最大输出电流(Maximum Output Current) 用电设备的功率不同，要求稳压器输出的最大电流也不相同。通常，输出 电流越大的稳压器成本越高。为了降低成本，在多只稳压器组成的供电系 统中，应根据各部分所需的电流值选择适当的稳压器。
4.PWM控制
V o u t+ V in gnd to n Ts D =to n /T s V o u t=D* V i n V o u tL1 C out
5.续流二极管的选择
该二极管必须具有与输出电压相等或更大的反向额定电压。其平均额定电流 必须比所期望的最大负载电流大得多。其正向电压降必须很低，以避免二极 管导通时有过大的损耗。此外，因为MOSFET工作于高频开关模式，所以需 要二极管具有从导通状态到非导通状态时，很快恢复。反应速度越快， DC/DC的效率越高。 肖特基二极管(而非传统的超快速二极管)具有更低的正向电压降和极佳的反 向恢复特性。
c.输入输出电压差(Dropout Voltage) 输入输出电压差是低压差线性稳压器最重要的参数。在保证输出电压稳定 的条件下，该电压压差越低，线性稳压器的性能就越好。比如，5.0V的低 压差线性稳压器，只要输入5.5V电压，就能使输出电压稳定在5.0V。 d.接地电流(Ground Pin Current) 接地电路IGND是指串联调整管输出电流为零时，输入电源提供的稳压器工 作电流。该电流有时也称为静态电流，但是采用PNP晶体管作串联调整管 元件时，这种习惯叫法是不正确的。通常较理想的低压差稳压器的接地电 流很小。 e.负载调整率(Load Regulation) 负载调整率可以通过图所示来定义，LDO的负载调整率越小，说明LDO抑 制负载干扰的能力越强。
DC TO DC 和 LDO的区别是什么
DC TO DC 和 LDO的区别是什么？2010-12-16 源于网上资料LDO是low dropout voltage regulator的缩写,整流器。
DC-DC，其实内部是先把DC直流电源转变为交流电电源AC。
通常是一种自激震荡电路，所以外面需要电感等分立元件。
然后在输出端再通过积分滤波，又回到DC电源。
由于产生AC电源，所以可以很轻松的进行升压跟降压。
两次转换，必然会产生损耗，这就是大家都在努力研究的如何提高DC-DC效率的问题。
1.DCtoDC包括boost(升压)、buck(降压)、Boost/buck(升/降压)和反相结构，具有高效率、高输出电流、低静态电流等特点，随着集成度的提高，许多新型DC-DC 转换器的外围电路仅需电感和滤波电容；但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。
2.LDO：低压差线性稳压器的突出优点是具有最低的成本，最低的噪声和最低的静态电流。
它的外围器件也很少，通常只有一两个旁路电容。
新型LDO可达到以下指标：30μV 输出噪声、60dB PSRR、6μA 静态电流及100mV 的压差。
LDO 线性稳压器能够实现这些特性的主要原因在于内部调整管采用了P 沟道场效应管，而不是通常线性稳压器中的PNP 晶体管。
P 沟道的场效应管不需要基极电流驱动，所以大大降低了器件本身的电源电流；另一方面，在采用PNP 管的结构中，为了防止PNP 晶体管进入饱和状态降低输出能力，必须保证较大的输入输出压差；而P 沟道场效应管的压差大致等于输出电流与其导通电阻的乘积，极小的导通电阻使其压差非常低。
当系统中输入电压和输出电压接近时， LDO 是最好的选择，可达到很高的效率。
所以在将锂离子电池电压转换为3V 电压的应用中大多选用LDO，尽管电池最后放电能量的百分之十没有使用，但是LDO 仍然能够在低噪声结构中提供较长的电池寿命。
什么是 LDO？便携电子设备不管是由交流市电经过整流(或交流适配器)后供电，还是由蓄电池组供电，工作过程中，电源电压都将在很大范围内变化。
dcdc 以及 ldo 内部架构异同点
dcdc 以及 ldo 内部架构异同点【原创版】目录1.引言2.dcdc 和 ldo 的功能和定义3.dcdc 和 ldo 的内部架构异同点4.结论正文1.引言dcdc（双极型晶体管）和 ldo（低差分对）是电子电路中常见的两种元件。
它们在电路设计中有着广泛的应用，比如在放大器、开关和振荡器等电路中。
尽管它们的功能有所不同，但它们的内部架构有一定的相似之处，也有明显的不同点。
本文将对比分析 dcdc 和 ldo 的内部架构异同点。
2.dcdc 和 ldo 的功能和定义dcdc（双极型晶体管）是一种三极管，其结构由三个区域组成：n 型区、p 型区和 n 型区。
它能够实现电流的放大和开关控制等功能。
dcdc 的主要作用是放大电流和控制电路的开关，因此在电路设计中，常常被用作开关和放大器等。
ldo（低差分对）是一种特殊的差分对结构，它由两个晶体管组成，这两个晶体管的输入电阻相等，而输出电阻也相等。
ldo 的主要作用是实现信号的放大和滤波，因此在电路设计中，常常被用作放大器和滤波器等。
3.dcdc 和 ldo 的内部架构异同点从结构上看，dcdc 和 ldo 的内部架构有一些明显的不同。
首先，它们的结构不同。
dcdc 是一种三极管，而 ldo 是一种差分对结构。
其次，它们的功能也不同。
dcdc 主要用于电流放大和开关控制，而 ldo 主要用于信号放大和滤波。
然而，dcdc 和 ldo 的内部架构也有一些相似之处。
比如，它们都由晶体管组成，都具有输入电阻和输出电阻。
此外，它们的工作原理也有一些相似之处，比如都利用了晶体管的电流放大作用。
4.结论总的来说，dcdc 和 ldo 在内部架构上有一定的异同点。
它们的结构和功能不同，但在组成和工作原理上有一些相似之处。
开关型的DC-DC和LDO的区别
LDOLDO是low dropout regulator，意为低压差线性稳压器，是相对于传统的线性稳压器来说的。
传统的线性稳压器，如78xx系列的芯片都要求输入电压要比输出电压高出2v~3v以上，否则就不能正常工作。
但是在一些情况下，这样的条件显然是太苛刻了，如5v转3.3v,输入与输出的压差只有1.7v，显然是不满足条件的。
针对这种情况，才有了LDO类的电源转换芯片。
LDO是一种线性稳压器，使用在其线性区域内运行的晶体管或FET，从应用的输入电压中减去超额的电压，产生经过调节的输出电压。
所谓压降电压，是指稳压器将输出电压维持在其额定值上下100mV之内所需的输入电压与输出电压差额的最小值。
正输出电压的LDO（低压降）稳压器通常使用功率晶体管（也称为传递设备）作为PNP。
这种晶体管允许饱和，所以稳压器可以有一个非常低的压降电压，通常为200mV左右；与之相比，使用NPN复合电源晶体管的传统线性稳压器的压降为2V左右。
负输出LDO使用NPN作为它的传递设备，其运行模式与正输出LDO的PNP设备类似。
新的发展使用MOS功率晶体管，它能够提供最低的压降电压。
使用功率MOS，通过稳压器的唯一电压压降是电源设备负载电流的ON 电阻造成的。
如果负载较小，这种方式产生的压降只有几十毫伏。
低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。
它需要的外接元件也很少，通常只需要一两个旁路电容。
新的LDO线性稳压器可达到以下指标：输出噪声30μV，PSRR为60dB，静态电流6μA（TI的TPS78001达到Iq=0.5uA），电压降只有100mV(TI量产了号称0.1mV的LDO)。
如果输入电压和输出电压不是很接近，就要考虑用开关型的DCDC了，因为从上面的原理可以知道，LDO的输入电流基本上是等于输出电流的，如果压降太大，耗在LDO上能量太大，效率不高。
LDO线性稳压器的性能之所以能够达到这个水平，主要原因在于其中的调整管是用P沟道MOSFET，而普通的线性稳压器是使用PNP 晶体管。
电源管理芯片LDO和DCDC的区别
电源管理芯片L D O和D C D C的区别Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】DC/DC和LDO的区别LDO ：LOW DROPOUT VOLTAGE低压差线性稳压器，故名思意，为线性的稳压器，仅能使用在降压应用中。
也就是输出电压必需小于输入电压。
优点：稳定性好，负载响应快。
输出纹波小缺点：效率低，输入输出的电压差不能太大。
负载不能太大，目前最大的LDO 为5A（但要保证5A的输出还有很多的限制条件）DC/DC：直流电压转直流电压。
严格来讲，LDO也是DC/DC的一种，但目前DC/DC多指开关电源。
具有很多种拓朴结构，如BUCK，BOOST。
等。
优点：效率高，输入电压范围较宽。
缺点：负载响应比LDO差，输出纹波比LDO大。
DC / DC 和 LDO的区别是什么DC/DC 转换器一般由控制芯片，电杆线圈，二极管，三极管，电容构成。
DC/DC 转换器为转变输入电压后有效输出固定电压的电压转换器。
DC/DC转换器分为三类：升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器。
根据需求可采用三类控制。
PWM控制型效率高并具有良好的输出电压纹波和噪声。
PFM控制型即使长时间使用，尤其小负载时具有耗电小的优点。
PWM/PFM转换型小负载时实行PFM控制，且在重负载时自动转换到PWM控制。
目前DC-DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。
LDO是low dropout voltage regulator的缩写,整流器.DC-DC，其实内部是先把DC直流电源转变为交流电电源AC。
通常是一种自激震荡电路，所以外面需要电感等分立元件。
然后在输出端再通过积分滤波，又回到DC电源。
由于产生AC电源，所以可以很轻松的进行升压跟降压。
两次转换，必然会产生损耗，这就是大家都在努力研究的如何提高DC-DC效率的问题。
dc-dc和ldo的区别
LDO 低压差线性稳压器定义：是低压降的意思，这有一段说明：低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。
它需要的外接元件也很少，通常只需要一两个旁路电容结构：LDO低压差线性稳压器的结构主要包括启动电路、恒流源偏置单元、使能电路、调整元件、基准源、误差放大器、反馈电阻网络和保护电路等特性及应用方向:DC-DC的直流变（到）直流（不同直流电源值的转换）定义：DC-DC转换器包括升压、降压、升/降压和反相等电路。
DC-DC转换器的优点是效率高、可以输出大电流、静态电流小。
随着集成度的提高，许多新型DC-DC转换器仅需要几只外接电感器和滤波电容器。
但是，这类电源控制器的输出脉动和开关噪音较大、成本相对较高分类：升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换结构：DC-DC转换器一般由控制芯片，电感线圈，二极管，三极管，电容器构成功能：一、隔离：1、噪声隔离：（模拟电路与数字电路隔离、强弱信号隔离）2、安全隔离：强电弱电隔离\IGBT隔离驱动\浪涌隔离保护\雷电隔离保护（如人体接触的医疗电子设备的隔离保护）3、接地环路消除：远程信号传输\分布式电源供电系统二、电压变换：升压变换\降压变换\交直流转换（AC/DC、DC/AC）\极性变换（正负极性转换、单电源与正负电源转换、单电源与多电源转换）三、保护：短路保护、过压保护、欠压保护、过流保护、其它保护四、降噪：采用有源滤波五、稳压：交流市电供电\远程直流供电\分布式电源供电系统\电池供电性能：1.输入输出端的电压均为平滑直流,无交流谐波分量2.输出阻抗为零3.快速动态响应,抑制能力强4.高效率小型化区别：（1）如果输入电压和输出电压很接近，最好是选用LDO稳压器，可达到很高的效率（2）输入电压和输出电压不是很接近，就要考虑用开关型的DCDC（3）LDO是一种微功耗的低压差线性稳压器，它通常具有极低的自有噪声和较高的电源抑制比PSRRldo优点：稳定性好，负载响应快。
DC-DC与LDO的区别
DCDC的意思是直流变（到）直流（不同直流电源值的转换），只要符合这个定义都可以叫DCDC转换器，包括LDO。
但是一般的说法是把直流变（到）直流由开关方式实现的器件叫DCDC。
LDO是低压降的意思，这有一段说明：低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。
它需要的外接元件也很少，通常只需要一两个旁路电容。
新的LDO线性稳压器可达到以下指标：输出噪声30μV，PSRR为60dB，静态电流6μA，电压降只有100mV。
LDO线性稳压器的性能之所以能够达到这个水平，主要原因在于其中的调整管是用P沟道MOSFET，而普通的线性稳压器是使用PNP晶体管。
P沟道MOSFET是电压驱动的，不需要电流，所以大大降低了器件本身消耗的电流；另一方面，采用PNP 晶体管的电路中，为了防止PNP晶体管进入饱和状态而降低输出能力，输入和输出之间的电压降不可以太低；而P沟道MOSFET上的电压降大致等于输出电流与导通电阻的乘积。
由於MOSFET的导通电阻很小，因而它上面的电压降非常低。
如果输入电压和输出电压很接近，最好是选用LDO稳压器，可达到很高的效率。
所以，在把锂离子电池电压转换为3V输出电压的应用中大多选用LDO稳压器。
虽说电池的能量最後有百分之十是没有使用，LDO稳压器仍然能够保证电池的工作时间较长，同时噪音较低。
如果输入电压和输出电压不是很接近，就要考虑用开关型的DCDC 了，应为从上面的原理可以知道，LDO的输入电流基本上是等于输出电流的，如果压降太大，耗在LDO上能量太大，效率不高。
DC-DC转换器包括升压、降压、升/降压和反相等电路。
DC-DC 转换器的优点是效率高、可以输出大电流、静态电流小。
随著集成度的提高，许多新型DC-DC转换器仅需要几只外接电感器和滤波电容器。
但是，这类电源控制器的输出脉动和开关噪音较大、成本相对较高。
近几年来，随著半导体技术的发展，表面贴装的电感器、电容器、以及高集成度的电源控制芯片的成本不断降低，体积越来越小。
dcdc 以及 ldo 内部架构异同点
dcdc 以及ldo 内部架构异同点摘要：1.简介2.dcdc 与ldo 内部架构的基本概念3.dcdc 与ldo 内部架构的异同点4.总结正文：1.简介在电子设计领域，dcdc（直流- 直流）和ldo（低压差线性稳压器）是两种常见的电源管理技术。
它们在电源转换和供电方面有着广泛的应用。
然而，尽管两者都能实现直流电压的转换，但其内部架构却存在明显的差异。
本文将对dcdc 和ldo 的内部架构进行比较，并分析其异同点。
2.dcdc 与ldo 内部架构的基本概念dcdc（直流- 直流）转换器是一种将一种直流电压转换为另一种直流电压的电源设备。
它主要通过开关器件和电感等元件实现电压的调节和转换。
dcdc 转换器具有较高的转换效率和较小的体积，因此在便携式电子设备和数据中心等领域得到了广泛的应用。
ldo（低压差线性稳压器）则是一种利用线性调整晶体管的导通程度来控制输出电压的电源设备。
它具有较低的输入和输出电压差，较小的噪声和较稳定的输出电压，因此在低电压、高精度电源系统中有着广泛的应用。
3.dcdc 与ldo 内部架构的异同点（1）工作原理不同：dcdc 转换器主要通过开关器件的开关控制，实现输入电压与输出电压之间的能量传递；而ldo 则通过晶体管的线性调整，实现输入电压与输出电压之间的能量传递。
（2）输出电压调整方式不同：dcdc 转换器通过脉冲宽度调制（pwm）技术实现输出电压的调整；ldo 则通过晶体管的导通程度调整实现输出电压的调整。
（3）效率不同：dcdc 转换器的效率通常较高，一般在70%-90% 之间；而ldo 的效率较低，通常在40%-60% 之间。
（4）输出电压噪声不同：dcdc 转换器的输出电压噪声较大，因为其工作原理决定了其输出电压会受到开关器件开关噪声的影响；而ldo 的输出电压噪声较小，因为其工作原理决定了其输出电压较为稳定。
4.总结总的来说，dcdc 和ldo 虽然都能实现直流电压的转换，但其内部架构和工作原理存在明显的差异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

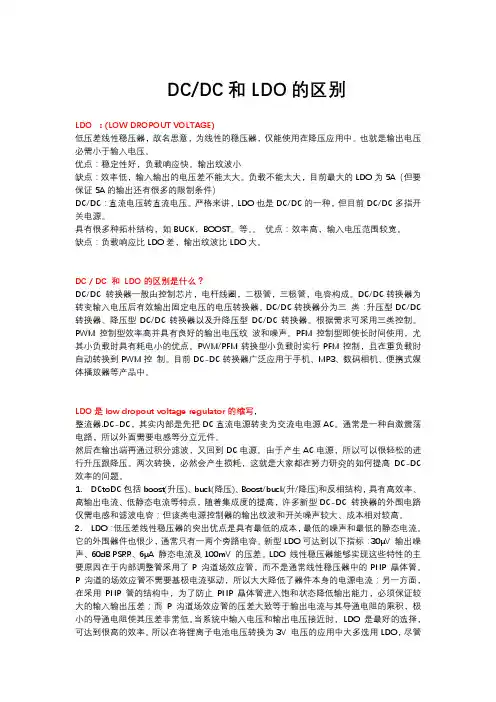

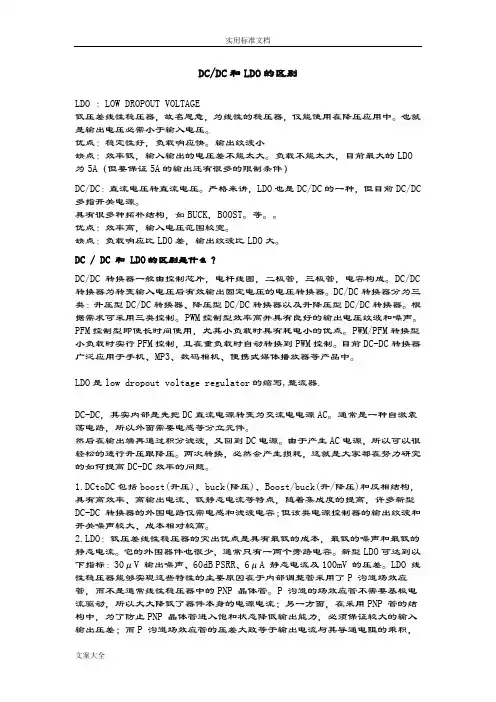

DC/DC和LDO的区别
LDO ：LOW DROPOUT VOLTAGE
低压差线性稳压器，故名思意，为线性的稳压器，仅能使用在降压应用中。
也就是输出电压必需小于输入电压。
优点：稳定性好，负载响应快。
输出纹波小
缺点：效率低，输入输出的电压差不能太大。
负载不能太大，目前最大的LDO为5A （但要保证5A的输出还有很多的限制条件）
DC/DC：直流电压转直流电压。
严格来讲，LDO也是DC/DC的一种，但目前DC/DC 多指开关电源。
具有很多种拓朴结构，如BUCK，BOOST。
等。
优点：效率高，输入电压范围较宽。
缺点：负载响应比LDO差，输出纹波比LDO大。
DC / DC 和LDO的区别是什么？
DC/DC 转换器一般由控制芯片，电杆线圈，二极管，三极管，电容构成。
DC/DC转换器为转变输入电压后有效输出固定电压的电压转换器。
DC/DC转换器分为三类：升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器。
根据需求可采用三类控制。
PWM控制型效率高并具有良好的输出电压纹波和噪声。
PFM控制型即使长时间使用，尤其小负载时具有耗电小的优点。
PWM/PFM转换型小负载时实行PFM控制，且在重负载时自动转换到PWM控制。
目前DC-DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。
LDO是low dropout voltage regulator的缩写,整流器.
DC-DC，其实内部是先把DC直流电源转变为交流电电源AC。
通常是一种自激震荡电路，所以外面需要电感等分立元件。
然后在输出端再通过积分滤波，又回到DC电源。
由于产生AC电源，所以可以很轻松的进行升压跟降压。
两次转换，必然会产生损耗，这就是大家都在努力研究的如何提高DC-DC效率的问题。

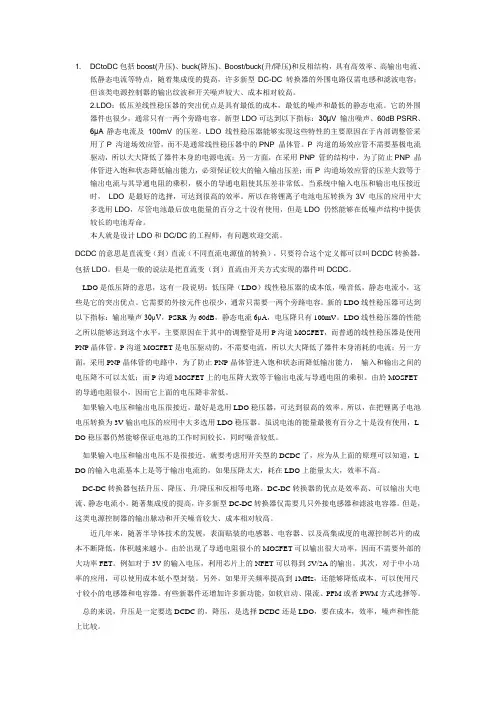

1.DCtoDC包括boost(升压)、buck(降压)、Boost/buck(升/降压)和反相结构，具有高效率、高输出电流、低静态电流等特点，随着集成度的提高，许多新型DC-DC 转换器的外围电路仅需电感和滤波电容；但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。
2.LDO：低压差线性稳压器的突出优点是具有最低的成本，最低的噪声和最低的静态电流。
它的外围器件也很少，通常只有一两个旁路电容。
新型LDO可达到以下指标：30μV 输出噪声、60dB PSRR、6μA 静态电流及100mV 的压差。
LDO 线性稳压器能够实现这些特性的主要原因在于内部调整管采用了P 沟道场效应管，而不是通常线性稳压器
中的PNP 晶体管。
P 沟道的场效应管不需要基极电流驱动，所以大大降低了器件本身的电源电流；另一方面，在采用PNP 管的结构中，为了防止PNP 晶体管进入饱和状态降低输出能力，必须保证较大的输入输出压差；而P 沟道场效应管的压差大致等于输出电流与其导通电阻的乘积，极小的导通电阻使其压差非常低。
当系统中输入电压和输出电压接近时，LDO 是最好的选择，可达到很高的效率。
所以在将锂离子电池电压转换为3V 电压的应用中大多选用LDO，尽管电池最后放电能量的百分之十没有使用，但是LDO 仍然能够在低噪声结构中提供较长的电池寿命。
什么是LDO
便携电子设备不管是由交流市电经过整流(或交流适配器)后供电，还是由蓄电池组供电，工作过程中，电源电压都将在很大范围内变化。
比如单体锂离子电池充足电时的电压为4.2V，放完电后的电压为2.3V，变化范围很大。
各种整流器的输出电压不仅受市电电压变化的影响，还受负载变化的影响。
为了保证供电电压稳定不变，几乎所有的电子设备都采用稳压器供电。
小型精密电子设备还要求电源非常干净（无纹波、无噪声），以免影响电子设备正常工作。
为了满足精密电子设备的要求，应在电源的输入端加入线性稳压器，以保证电源电压恒定和实现有源噪声滤波[1]。
一．LDO的基本原理
低压差线性稳压器(LDO)的基本电路如图1-1所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。
图1-1 低压差线性稳压器基本电路
取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref 相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。
当输出电压Uout降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。
相反，若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。
供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。
应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET。
二．低压差线性稳压器的主要参数
1．输出电压(Output Voltage)
输出电压是低压差线性稳压器最重要的参数，也是电子设备设计者选用稳压器时首先应考虑的参数。
低压差线性稳压器有固定输出电压和可调输出电压两种类型。
固定输出电压稳压器使用比较方便，而且由于输出电压是经过厂家精密调整的，所以稳压器精度很高。
但是其设定的输出电压数值均为常用电压值，不可能满足所有的应用要求，但是外接元件数值的变化将影响稳定精度。
2．最大输出电流(Maximum Output Current)
用电设备的功率不同，要求稳压器输出的最大电流也不相同。
通常，输出电流越大的稳压器成本越高。
为了降低成本，在多只稳压器组成的供电系统中，应根据各部分所需的电流值选择适当的稳压器。
3．输入输出电压差(Dropout Voltage)
输入输出电压差是低压差线性稳压器最重要的参数。
在保证输出电压稳定的条件下，该电压压差越低，线性稳压器的性能就越好。
比如，5.0V的低压差线性稳压器，只要输入5.5V电压，就能使输出电压稳定在5.0V。
4．接地电流(Ground Pin Current)
接地电路IGND是指串联调整管输出电流为零时，输入电源提供的稳压器工作电流。
该电流有时也称为静态电流，但是采用PNP晶体管作串联调整管元件时，这种习惯叫法是不正确的。
通常较理想的低压差稳压器的接地电流很小。
5．负载调整率(Load Regulation)
负载调整率可以通过图2-1和式2-1来定义，LDO的负载调整率越小，说明LDO 抑制负载干扰的能力越强。
图2-1 Output Voltage&Output Current
(2-1)
式中
△Vload—负载调整率
Imax—LDO最大输出电流
Vt—输出电流为Imax时，LDO的输出电压
Vo—输出电流为0.1mA时，LDO的输出电压
△V—负载电流分别为0.1mA和Imax时的输出电压之差
6．线性调整率(Line Regulation)
线性调整率可以通过图2-2和式2-2来定义，LDO的线性调整率越小，输入电压变化对输出电压影响越小，LDO的性能越好。
图2-2 Output Voltage&Input Voltage
(2-2)
式中
△Vline—LDO线性调整率
Vo—LDO名义输出电压
Vmax—LDO最大输入电压
△V—LDO输入Vo到Vmax'输出电压最大值和最小值之差
7．电源抑制比(PSSR)
LDO的输入源往往许多干扰信号存在。
PSRR反映了LDO对于这些干扰信号的抑制能力。
三．LDO的典型应用
低压差线性稳压器的典型应用如图3-1所示。
图3-1(a)所示电路是一种最常见的AC/DC电源，交流电源电压经变压器后，变换成所需要的电压，该电压经整流后变为直流电压。
在该电路中，低压差线性稳压器的作用是：在交流电源电压或负载变化时稳定输出电压，抑制纹波电压，消除电源产生的交流噪声。
各种蓄电池的工作电压都在一定范围内变化。
为了保证蓄电池组输出恒定电压，通常都应当在电池组输出端接入低压差线性稳压器，如图3-1(b)所示。
低压差线性稳压器的功率较低，因此可以延长蓄电池的使用寿命。
同时，由于低压差线性稳压器的输出电压与输入电压接近，因此在蓄电池接近放电完毕时，仍可保证输出电压稳定。
众所周知，开关性稳压电源的效率很高，但输出纹波电压较高，噪声较大，电压调整率等性能也较差，特别是对模拟电路供电时，将产生较大的影响。
在开关性稳压器输出端接入低压差线性稳压器，如图2-3(c)所示，就可以实现有源滤波，而且也可大大提高输出电压的稳压精度，同时电源系统的效率也不会明显降低。
在某些应用中，比如无线电通信设备通常只有一足电池供电，但各部分电路常常采用互相隔离的不同电压，因此必须由多只稳压器供电。
为了节省共电池的电量，通常设备不工作时，都希望低压差线性稳压器工作于睡眠状态。
为此，要求线性稳压器具有使能控制端。
有单组蓄电池供电的多路输出且具有通断控制功能的供电系统如图3-1(d)所示。
图3-1 低压差线性稳压器(LDO)典型应用。
