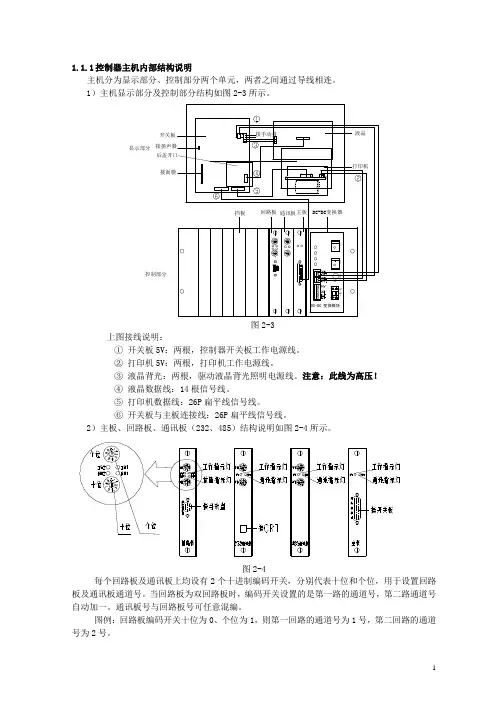

1.1.1控制器主机内部结构说明主机分为显示部分、控制部分两个单元,两者之间通过导线相连。
1)主机显示部分及控制部分结构如图2-3所示。
图2-3上图接线说明:①开关板5V:两根,控制器开关板工作电源线。
②打印机5V:两根,打印机工作电源线。
③液晶背光:两根,驱动液晶背光照明电源线。
注意:此线为高压!④液晶数据线:14根信号线。
⑤打印机数据线:26P扁平线信号线。
⑥开关板与主板连接线:26P扁平线信号线。
2)主板、回路板、通讯板(232、485)结构说明如图2-4所示。
图2-4每个回路板及通讯板上均设有2个十进制编码开关,分别代表十位和个位,用于设置回路板及通讯板通道号。
当回路板为双回路板时,编码开关设置的是第一路的通道号,第二路通道号自动加一。
通讯板号与回路板号可任意混编。
图例:回路板编码开关十位为0、个位为1,则第一回路的通道号为1号,第二回路的通道号为2号。
路板,请务必先关闭主、备电电源。
1.2 LD-SD064A智能手动消防启动盘结构说明1.2.1面板结构说明LD-SD064A智能手动消防启动盘由两块32路手动盘构成,见图2-7。
每块手动盘的每一单元均有一个按键、两只指示灯和一个标签。
其中,按键为启/停控制键,如按下某一单元的控制键,●2号手动盘的编码为2、6、7置ON,其它置OFF;●3号手动盘的编码为3、5、8置ON,其它置OFF;●4号手动盘的编码为4、5、7置ON,其它置OFF。
1.3 GST-LD-D02智能电源盘结构说明1)面板说明如图2-9所示。
●充电指示灯:绿色,在备电充电期间点亮。
●主电故障灯:黄色,主电电压大于AC260V或低于AC160V时,主电故障灯点亮,同时蜂鸣器发出报警声。
●备电故障灯:黄色,备电电压低于DC15V、高于DC28V时,备电故障灯点亮,同时蜂鸣器发出报警声。
●过充指示灯:红色,当备电电压高于DC28V,过充指示灯点亮,同时蜂鸣器发出报警声。
●输出故障灯:黄色,当发生短路、断路或输出电流大于8A时,输出故障灯点亮,同时蜂鸣器发出报警声。
(完整word版)GST5000控制器说明书

1.1.1控制器主机内部结构说明主机分为显示部分、控制部分两个单元,两者之间通过导线相连。
1)主机显示部分及控制部分结构如图2-3所示。
图2-3上图接线说明:①开关板5V:两根,控制器开关板工作电源线。
②打印机5V:两根,打印机工作电源线。
③液晶背光:两根,驱动液晶背光照明电源线。
注意:此线为高压!④液晶数据线:14根信号线。
⑤打印机数据线:26P扁平线信号线。
⑥开关板与主板连接线:26P扁平线信号线。
2)主板、回路板、通讯板(232、485)结构说明如图2-4所示。
图2-4每个回路板及通讯板上均设有2个十进制编码开关,分别代表十位和个位,用于设置回路板及通讯板通道号。
当回路板为双回路板时,编码开关设置的是第一路的通道号,第二路通道号自动加一。
通讯板号与回路板号可任意混编。
图例:回路板编码开关十位为0、个位为1,则第一回路的通道号为1号,第二回路的通道号为2号。
路板,请务必先关闭主、备电电源。
1.2 LD-SD064A智能手动消防启动盘结构说明1.2.1面板结构说明LD-SD064A智能手动消防启动盘由两块32路手动盘构成,见图2-7。
每块手动盘的每一单元均有一个按键、两只指示灯和一个标签。
其中,按键为启/停控制键,如按下某一单元的控制键,●2号手动盘的编码为2、6、7置ON,其它置OFF;●3号手动盘的编码为3、5、8置ON,其它置OFF;●4号手动盘的编码为4、5、7置ON,其它置OFF。
1.3 GST-LD-D02智能电源盘结构说明1)面板说明如图2-9所示。
●充电指示灯:绿色,在备电充电期间点亮。
●主电故障灯:黄色,主电电压大于AC260V或低于AC160V时,主电故障灯点亮,同时蜂鸣器发出报警声。
●备电故障灯:黄色,备电电压低于DC15V、高于DC28V时,备电故障灯点亮,同时蜂鸣器发出报警声。
●过充指示灯:红色,当备电电压高于DC28V,过充指示灯点亮,同时蜂鸣器发出报警声。
●输出故障灯:黄色,当发生短路、断路或输出电流大于8A时,输出故障灯点亮,同时蜂鸣器发出报警声。
